Konštrukcia tohto vodiaceho puzdra piestnej tyče je založená na štandarde série Hunger FI, čo zaručuje vynikajúcu kompatibilitu. Na objednávanie využíva kódovací systém GFI (napr. GFI-0360PA), vďaka čomu je výber pohodlný. Je to preferovaný komponent na vedenie a podporu piestnej tyče v hydraulických systémoch; výrobcovia valcov sú vyzvaní, aby si vybrali, odobrali vzorky a objednali hromadne tento produkt.
Výkon a aplikácia:Vodiace puzdro GFI je navrhnuté pre piestne tyče a poskytuje oporu aj vedenie.
Materiály:Nylon (PA), polyoxymetylén (POM) a polytetrafluóretylén (PTFE).
Prevádzkové podmienky:Rozsah prevádzkových teplôt: -55°C až +255°C (PTFE sa používa pre teploty nad 120°C).
Dizajnový štandard:Dizajn a výber môžu odkazovať na sériu Hunger FI.
Označenie a objednávka:Vodiace puzdro GFI je špecifikované objednávacím číslom; príklad: GFI-0360PA.
|

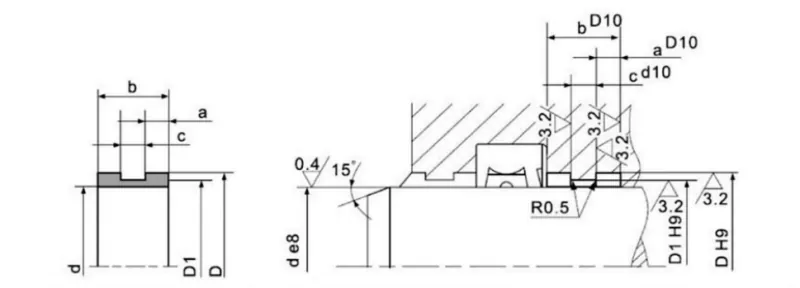

Číslo objednávky |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
