Funkcia tlakových tesnení kostrového oleja odolného voči tlaku je vo všeobecnosti na izoláciu častí, ktoré potrebujú mazanie z výstupných častí vo prevodových častiach, aby sa zabránilo úniku mazacieho oleja.

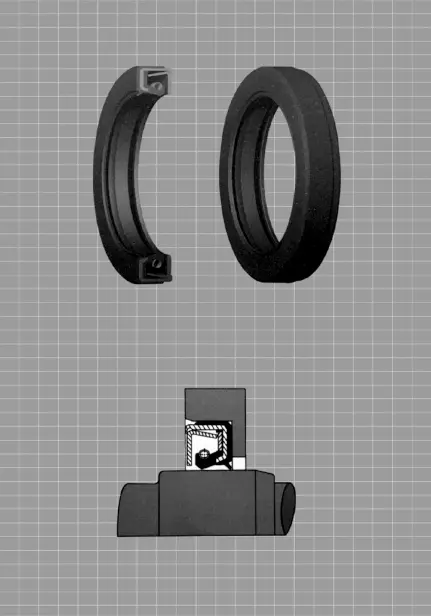

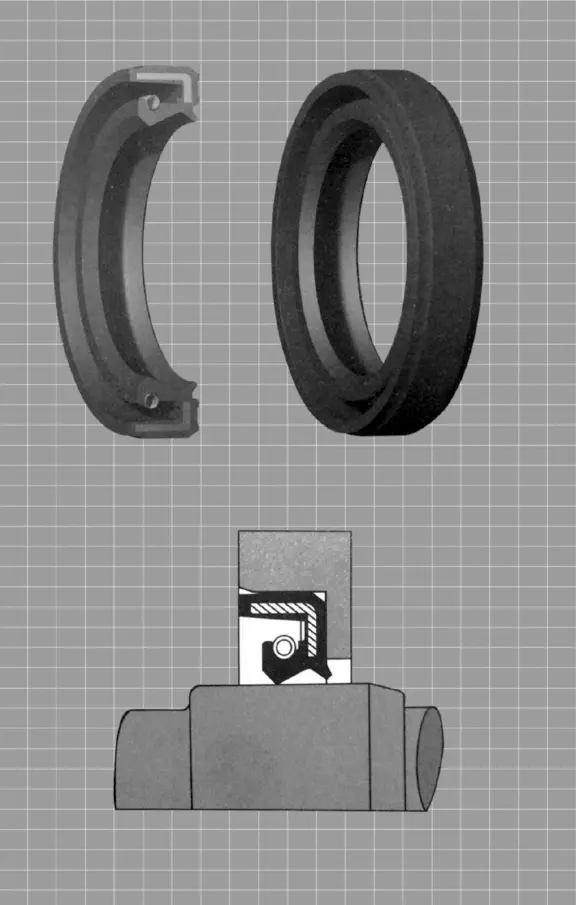

Štruktúra tlakových tesnení kostry oleja, ktoré sú v tlaku, pozostáva z troch častí: tesniaceho tela, posilňujúceho kostru a sebestačnú pružinu cievky. Tesnenie je rozdelené na dno, pás, reznú hranu a tesnenie pery podľa rôznych častí. Vnútorný priemer tesnenia kostrového oleja vo voľnom stave je zvyčajne menší ako priemer hriadeľa a má určité „rušenie“. Preto po vložení oleja do sedadla oleja a hriadele a hriadele, elastická sila rezaného okraja oleja a kontrakčná sila samočiatkovej pružiny cievky spôsobuje radiálnu upínajúcu silu na hriadeľ, čím získate najlepší tesniaci účinok. Celkový dizajn kostry odolného voči tlakom má malú deformáciu pier a používa sa na utesnenie rotujúcich hriadeľov v tlakových situáciách.
Funkcie a aplikácie produktu:
Výhody produktu:
Triple Structural Design: Telo tesnenia, zosilnená kostra a samostatná pružina cievok spolupracujú, aby poskytovali vynikajúci tesniaci účinok.
Radiálna upínacia sila: Elastická elastická sila a kontrakčná sila pružiny vytvárajú na hriadeli radiálnu upínaciu silu, aby sa zabezpečil najlepší tesniaci výkon.
Dizajn odolný voči tlaku: Celková kostra rezistentná na tlaku robí deformáciu pier malá, čo je vhodné pre vysokotlakové rotujúce tesniace príležitosti.
Široká aplikovateľnosť: Tlámne kostrové oleje odolné voči tlaku sú vhodné pre rôzne rotujúce tesnenia hriadeľa, aby sa účinne zabránilo úniku mazacieho oleja.
Aplikačné scenáre:
Tesnenie rotujúceho hriadeľa: Tláha kostru odolných voči tlaku sa používajú na rotujúce hriadele v tlakových situáciách, aby sa zabránilo úniku mazacieho oleja.
Priemyselné vybavenie: Vhodné pre tesnenie častí, ktoré vyžadujú mazanie, ako sú mechanické prenosové systémy a hydraulické systémy.

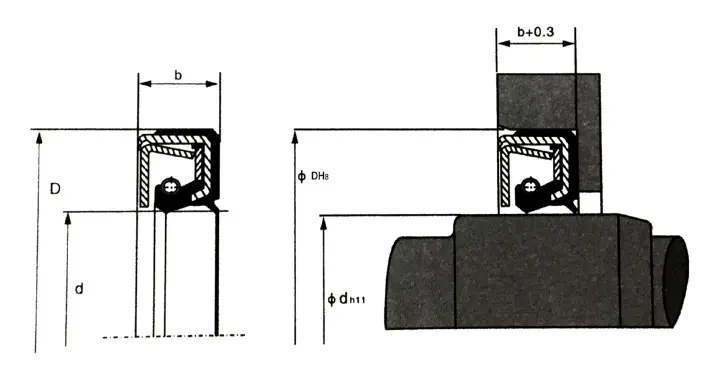

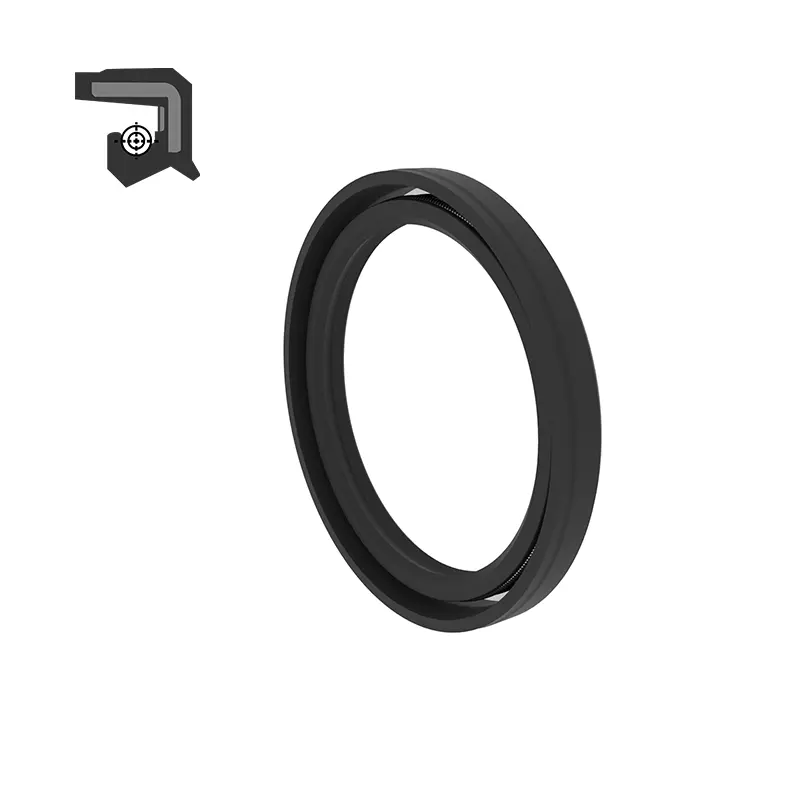

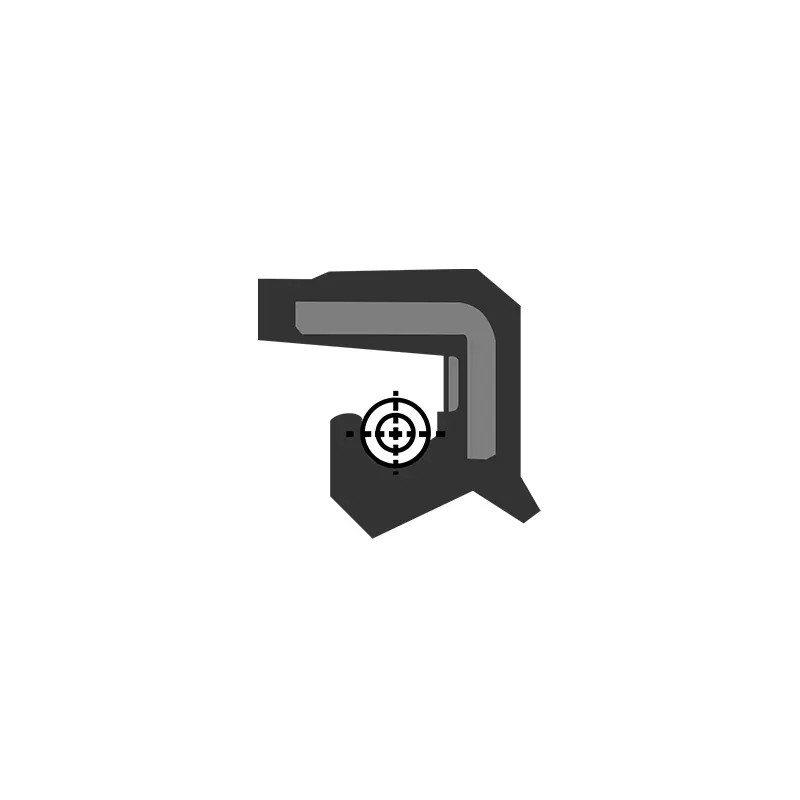

RCTCV dvojité pery vysokotlakové tesnenie olejového oleja
Materiál: NBR Nitril Gumber
Médium: základný hydraulický olej
Pracovná teplota ℃: -25 až +100
Rýchlosť: -
Pracovný tlak: 0,3 MPA
Materiálna tvrdosť: -
| Model | d | D | b | Model objednávky |
|
Model | d | D | b | Model objednávky |
| Rctcv | 7 | 20 | 7 | RCTCV-7 | Rctcv | 26 | 42 | 8 | RCTCV-26 | |
| Rctcv | 8 | 18 | 7 | RCTCV-8 | Rctcv | 27 | 47 | 11 | RCTCV-27 | |
| Rctcv | 8 | 22 | 7 | RCTCV-8A | Rctcv | 28 | 48 | 11 | RCTCV-28 | |
| Rctcv | 10 | 25 | 7 | RCTCV-10 | Rctcv | 30 | 42 | 7 | RCTCV-30 | |
| Rctcv | 12 | 25 | 7 | RCTCV-12 | Rctcv | 30 | 50 | 11 | RCTCV-30A | |
| Rctcv | 13 | 28 | 7 | RCTCV-13 | Rctcv | 32 | 52 | 11 | RCTCV-32 | |
| Rctcv | 14 | 28 | 7 | RCTCV-14 | Rctcv | 34 | 54 | 11 | RCTCV-34 | |
| Rctcv | 15 | 30 | 7 | RCTCV-15 | Rctcv | 35 | 55 | 11 | RCTCV-35 | |
| Rctcv | 16 | 30 | 7 | RCTCV-16 | Rctcv | 38 | 58 | 11 | RCTCV-38 | |
| Rctcv | 17 | 35 | 8 | RCTCV-17 | Rctcv | 40 | 62 | 11 | RCTCV-40 | |
| Rctcv | 18 | 35 | 8 | RCTCV-18 | Rctcv | 42 | 65 | 12 | RCTCV-42 | |
| Rctcv | 19 | 35 | 8 | RCTCV-19 | Rctcv | 45 | 68 | 12 | RCTCV-45 | |
| Rctcv | 20 | 32 | 8 | RCTCV-20 | Rctcv | 48 | 70 | 12 | RCTCV-48 | |
| Rctcv | 20 | 40 | 11 | RCTCV-20A | Rctcv | 50 | 72 | 12 | RCTCV-50 | |
| Rctcv | 22 | 35 | 8 | RCTCV-22 | Rctcv | 52 | 75 | 12 | RCTCV-52 | |
| Rctcv | 22 | 42 | 11 | RCTCV-22A | Rctcv | 55 | 78 | 12 | RCTCV-55 | |
| Rctcv | 23 | 42 | 11 | RCTCV-23 | Rctcv | 58 | 80 | 12 | RCTCV-58 | |
| Rctcv | 24 | 40 | 8 | RCTCV-24 | Rctcv | 60 | 82 | 12 | RCTCV-60 | |
| Rctcv | 25 | 40 | 8 | RCTCV-25 | Rctcv | 62 | 85 | 12 | RCTCV-62 | |
| Rctcv | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

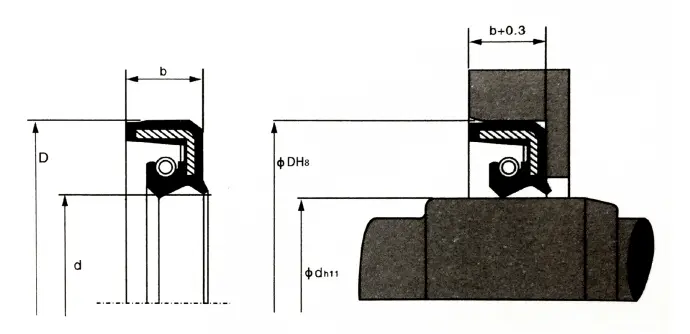

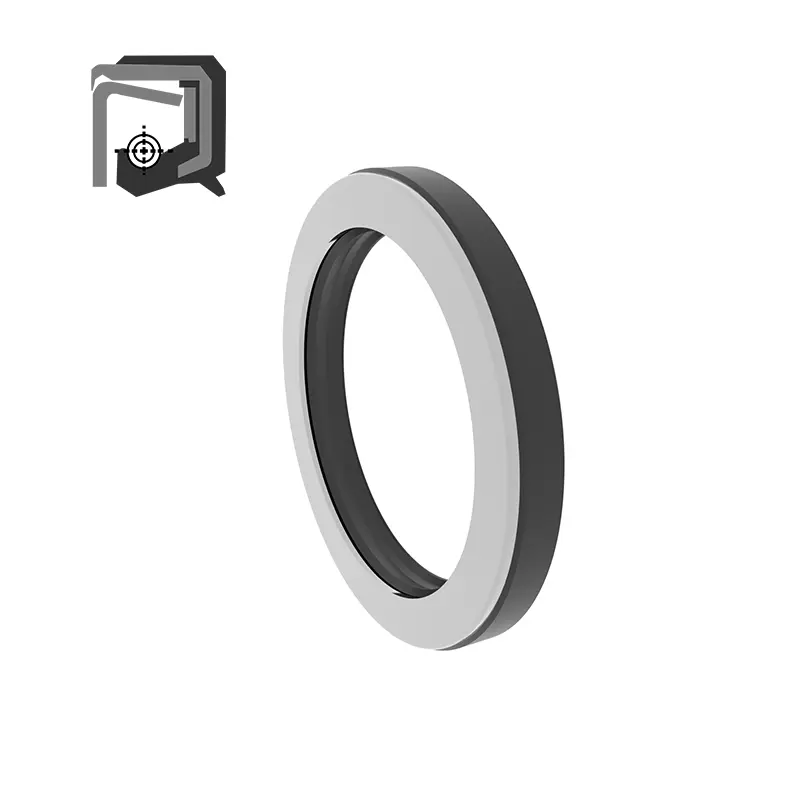

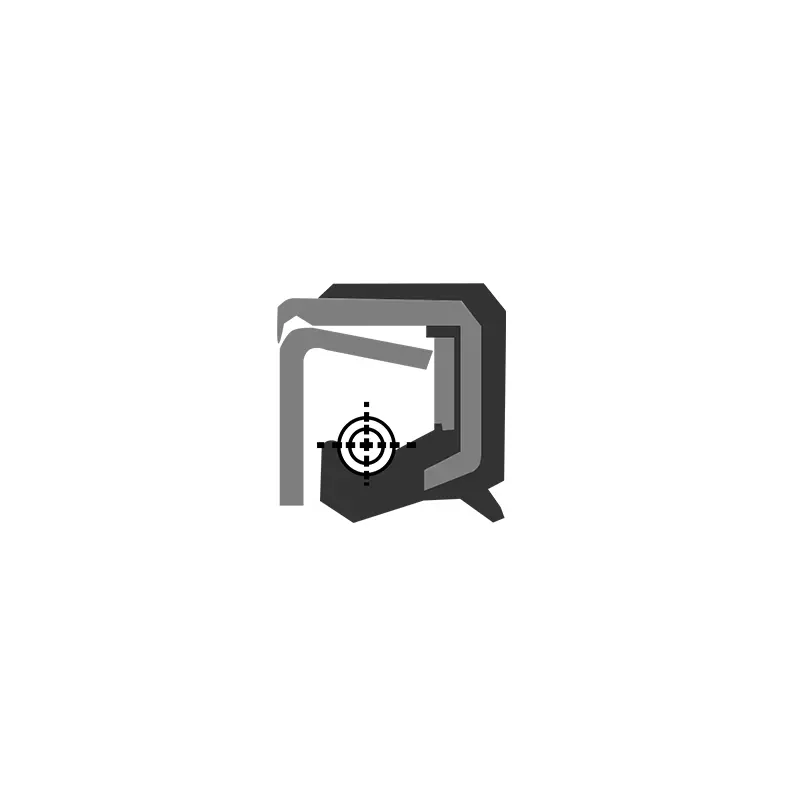

Prehľad: Celkový dizajn kostry odolného voči tlakom, malá deformácia pier, ktorá sa používa na utesnenie rotujúcich hriadeľov v situáciách exponovaných tlakom.
Materiál: NBR Nitril Gumber
Médium: Hydraulický olej na báze ropy
Pracovná teplota ℃: -25 až +100
Rýchlosť: -
Pracovný tlak: 1MPA
Materiálna tvrdosť: -
| Model | d | D | b | Model objednávky |
|
Model | d | D | b | Model objednávky |
| Rctcv | 25 | 45 | 11 | RCTCV-25 | Rctcv | 75 | 100 | 13 | RCTCV-75 | |
| Rctcv | 28 | 48 | 11 | RCTCV-28 | Rctcv | 80 | 105 | 13 | RCTCV-80 | |
| Rctcv | 30 | 50 | 11 | RCTCV-30 | Rctcv | 85 | 110 | 13 | RCTCV-85 | |
| Rctcv | 32 | 52 | 11 | RCTCV-32 | Rctcv | 90 | 115 | 13 | RCTCV-90 | |
| Rctcv | 34 | 54 | 11 | RCTCV-34 | Rctcv | 95 | 120 | 13 | RCTCV-95 | |
| Rctcv | 35 | 55 | 11 | RCTCV-35 | Rctcv | 100 | 125 | 13 | RCTCV-100 | |
| Rctcv | 38 | 58 | 11 | RCTCV-38 | Rctcv | 105 | 135 | 14 | RCTCV-105 | |
| Rctcv | 40 | 62 | 11 | RCTCV-40 | Rctcv | 110 | 140 | 14 | RCTCV-110 | |
| Rctcv | 42 | 65 | 12 | RCTCV-42 | Rctcv | 115 | 145 | 14 | RCTCV-115 | |
| Rctcv | 45 | 68 | 12 | RCTCV-45 | Rctcv | 120 | 150 | 14 | RCTCV-120 | |
| Rctcv | 48 | 70 | 12 | RCTCV-48 | Rctcv | 125 | 155 | 14 | RCTCV-125 | |
| Rctcv | 50 | 72 | 12 | RCTCV-50 | Rctcv | 130 | 160 | 14 | RCTCV-1330 | |
| Rctcv | 55 | 78 | 12 | RCTCV-55 | Rctcv | 140 | 170 | 14 | RCTCV-140 | |
| Rctcv | 60 | 82 | 12 | RCTCV-60 | Rctcv | 150 | 180 | 14 | RCTCV-150 | |
| Rctcv | 62 | 85 | 12 | RCTCV-62 | Rctcv | 170 | 200 | 16 | RCTCV-170 | |
| Rctcv | 65 | 90 | 13 | RCTCV-65 | Rctcv | 190 | 225 | 16 | RCTCV-190 | |
| Rctcv | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
