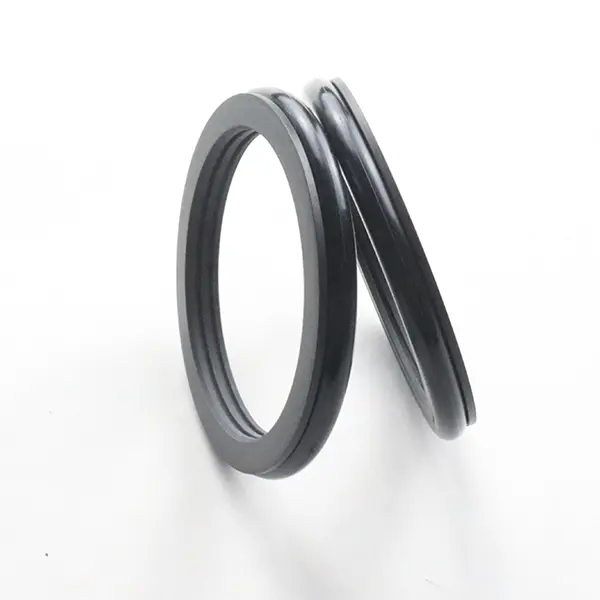

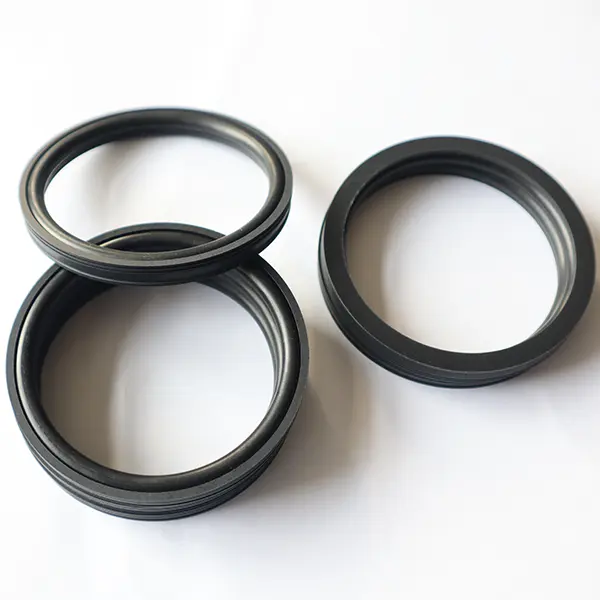

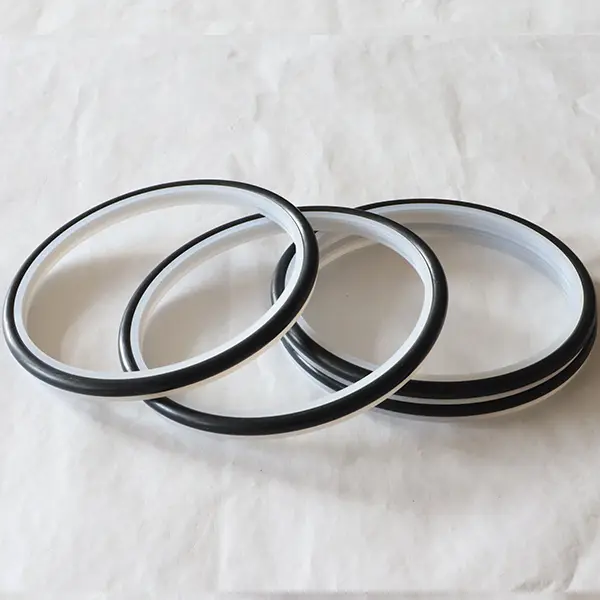

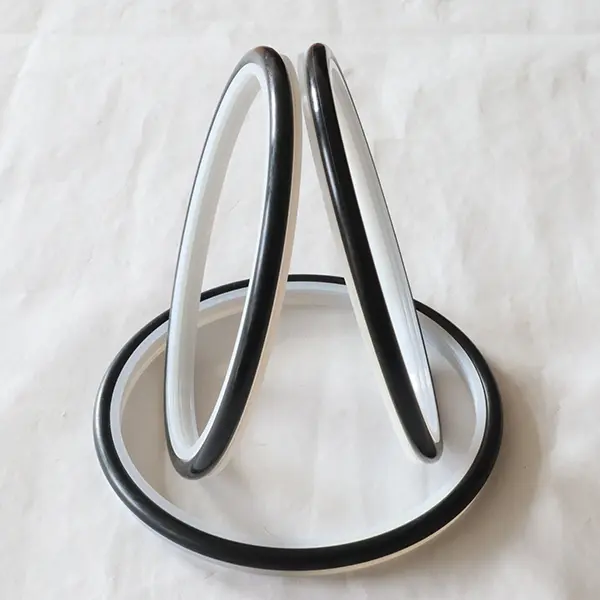

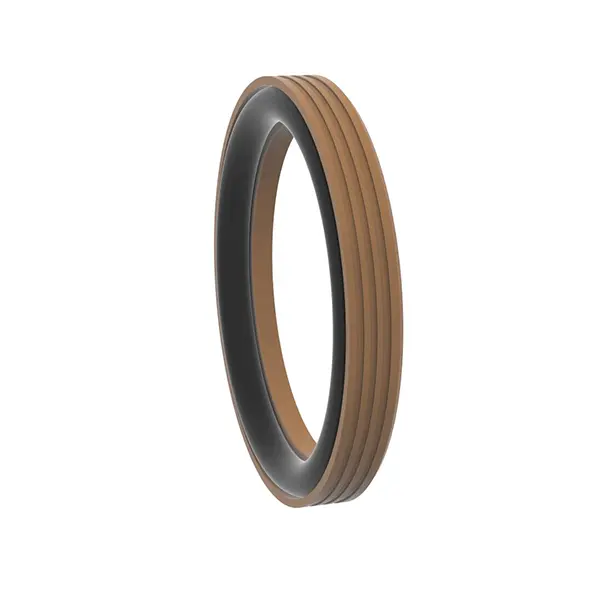

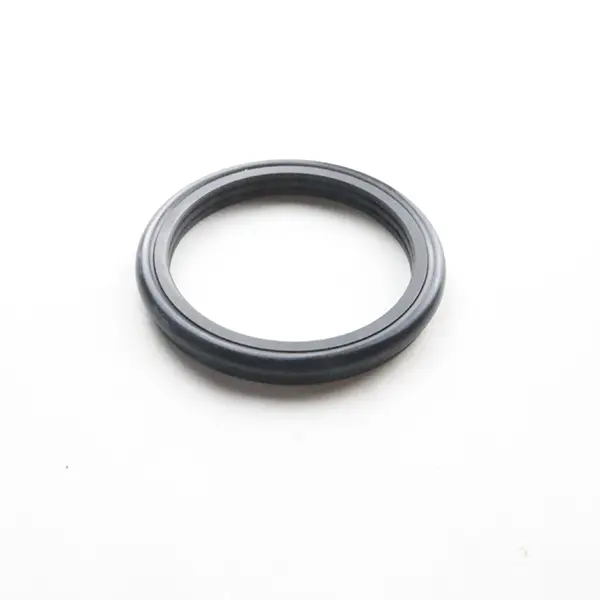

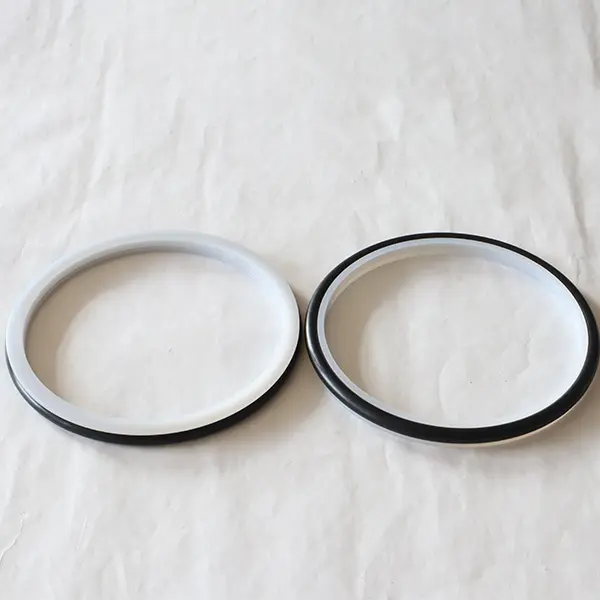

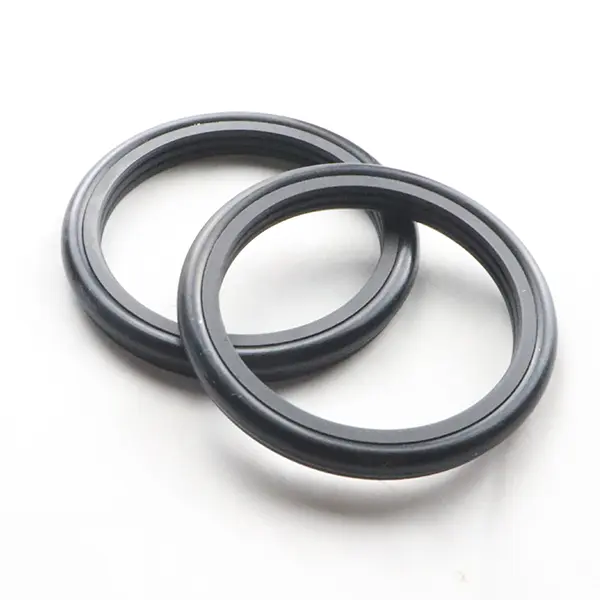

Rotačné tesnenia Ruichen Seal pre cementovú kalu sú vyrobené z vysokovýkonného inžinierskeho plastu zubného tesnenia a O gumových krúžkov v tvare O. Sú vhodné pre tvrdé pracovné podmienky, ako sú piestové čerpadlá, bahenné čerpadlá, vŕtačky, vŕtacie súpravy, prieskumné vybavenie oleja a betónové miešacie zariadenia. Sú rozdelené do dvoch modelov: RC2061 a RC2062.
RC2061 aj RC2062 sú vhodné na jednosmerné tesnenie hydraulických recipročných a rotačných pohybov. Majú charakteristiky dlhej životnosti, nízkeho trenia, dobrého tesnenia, malého štrukturálneho priestoru a ľahkej inštalácie, použitia a údržby. Špeciálny dizajn optimalizácie tesniacich pier a hrúbky má dobrý tesniaci účinok aj v malígnych médiách, ako je cementová kalňa. Ak sa používa na utesnenie špinavého média, odporúčame mazanie mastnoty medzi dvoma (alebo viacerými) tesneniami.
Funkcie a aplikácie produktu:
Vlastnosti produktu:
Dlhá životnosť: Kombinácia vysoko funkčných inžinierskych plastov a gumy, silná trvanlivosť.
Nízke trenie: Optimalizovaný dizajn znižuje bežecký odpor a zvyšuje účinnosť.
Vynikajúce tesnenie: Špeciálny dizajn tesniacich pier, vhodné pre zhubné médiá, ako je cementová kalňa.
Kompaktná štruktúra: dizajn malého priestoru, ľahká inštalácia a údržba.
Uplatniteľné na tvrdé pracovné podmienky: určené pre médiá, ako je bahno a cementová kal, so stabilným výkonom.
Aplikačné scenáre:
Zariadenia na prieskum oleja, ako sú piestové čerpadlá, bahenné čerpadlá, vŕtacie vrtá, vŕtacie súpravy atď.
Stavebné stroje a vybavenie, ako sú betónové miešacie stanice.
Iné hydraulické recipročné a rotačné tesnenia, ktoré si vyžadujú odolnosť proti opotrebeniu a odolnosť voči zhubným médiám.
Technické výhody:
Špeciálny dizajn optimalizácie pery a hrúbky na prispôsobenie sa extrémnym pracovným podmienkam.
Ľahká inštalácia, nízke náklady na údržbu a dlhú životnosť.
Použiteľné pre drsné prostredie s vysokým opotrebením a vysokým znečistením.
Návrhy na použitie:
Ak sa používa pre bahenné médiá, odporúča sa mastniť a namazať medzi dvoma (alebo viacerými) tesneniami, aby sa predĺžila životnosť tesnenia.

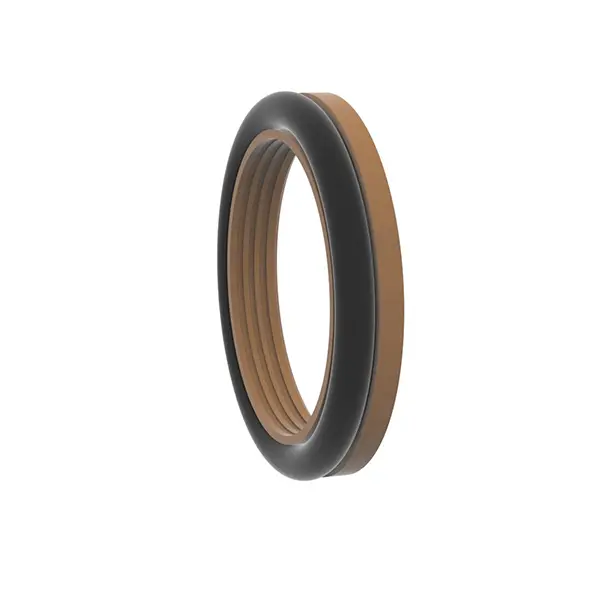

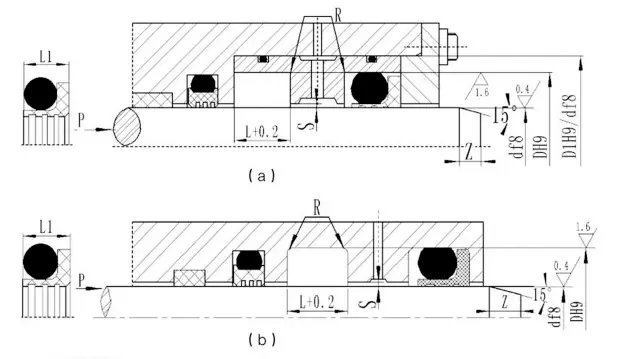

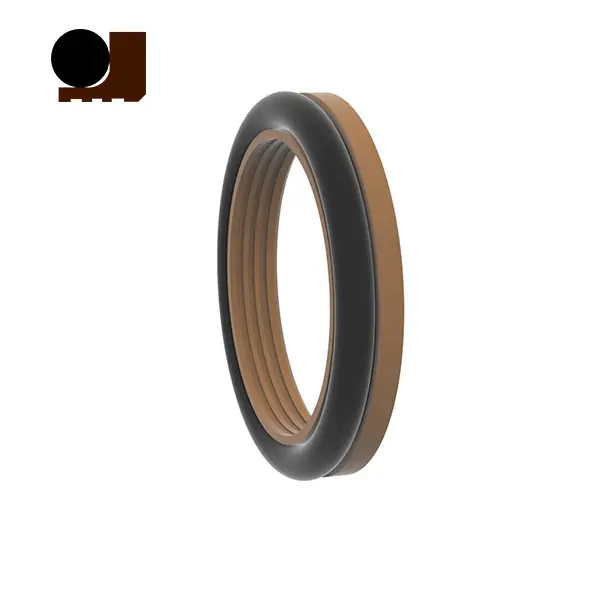

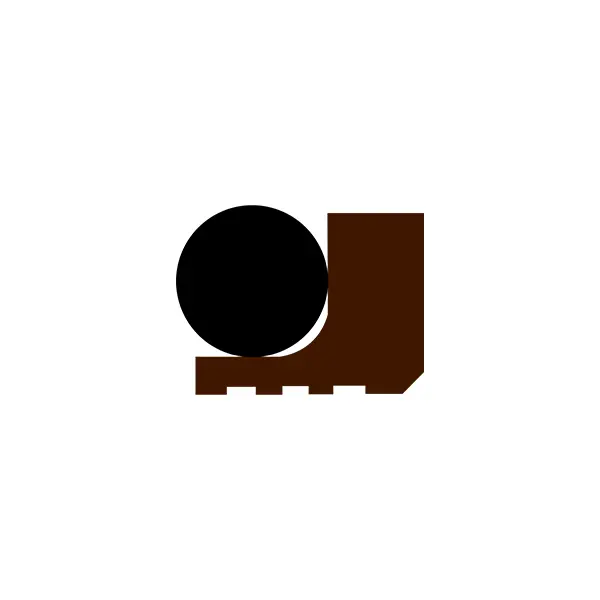

RC2061
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium | |
| Piestový pohyb | Rotačný pohyb | |||
| ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | ≤2 | Hydraulický olej, emulzia, voda, bahno, ropa atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||
Výber materiálu
1. Zodpovedajúce O-krúžkové materiály je možné zvoliť: R01 Nitril Gumber (NBR), R02 Fluororubber (FKM) atď.
2. Materiál tesnenia: Štandardný materiál PTFE4, Ostatné voliteľné materiály PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atď.
Príklad
Objednávací model RC2061-80*91.7*7.6-PTFE4-R01 Priemer hriadeľa modelu*Priemer drážok*šírka šírky drážky
Špecifikácie (akákoľvek veľkosť v rozsahu parametrov je k dispozícii)
| Priemer hriadeľa Norma D F8 RC2061 | Priemer hriadeľa Ťažký typ D F8 RC2061-Z | Priemer drážky D H9 | Šírka drážky L+0.2 | Šírka tesnenia L1 | Okrúhle rohy Rmaximálny | Radiálna vôľa Smaximálny | Skosenie Zlín | Priemer drôtu O-krúžku | ||
| <10 MPA | <20 MPA | <40 MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča otvorená drážka.
2. Pri rotačnom tesnení sa odporúča povrchová tvrdosť rotačnej hriadeľa HRC ≥ 58.
3. Pre tlak väčší ako 30 MPA sa odporúča H8/F8 pre vytlačenie.

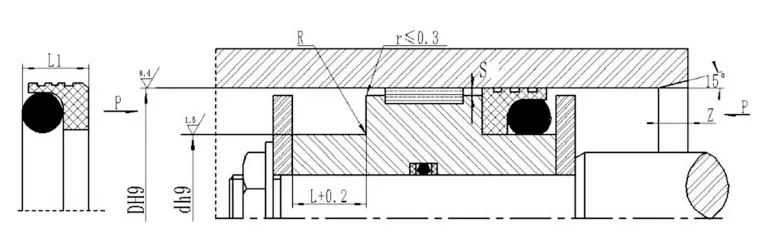

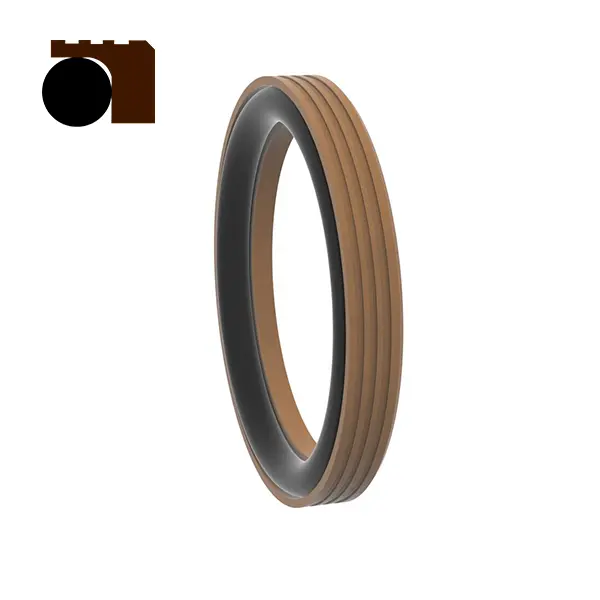

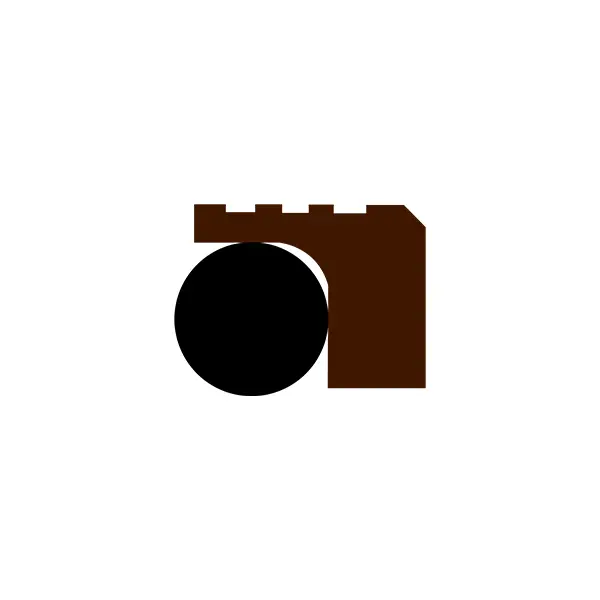

RC2062 Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium | |
| Piestový pohyb | Rotačný pohyb | |||
| ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | ≤2 | Hydraulický olej, emulzia, voda, bahno, ropa atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||
Výber materiálu
1. Zodpovedajúce O-krúžkové materiály je možné zvoliť: R01 Nitril Gumber (NBR), R02 Fluororubber (FKM) atď.
2. Materiál tesnenia: Štandardný materiál PTFE4, Ostatné voliteľné materiály PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atď.
Príklad
Objednávací model RC2062-80*68.3*7.6-PTFE4-R01 Priemer valca modelu*priemer drážky*Drážkový šírka-materiálový kód
Špecifikácie (akákoľvek veľkosť v rozsahu parametrov je k dispozícii)
| Clona Štandardný typ D H9 RC2062 | Clona Ťažký typ D H9 RC2062-Z | Priemer drážky D H9 | Šírka drážky L+0.2 | Šírka tesnenia L1 | Okrúhle rohy rmaximálny | Radiálne klírens Smaximálny | Skosenie Zblesk | Priemer drôtu O-krúžku | ||
| <10 MPA | <20 MPA | <40 MPA | ||||||||
| 8 ~ 12.9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Poznámka: 1. Pre priemer valca ≤ 30 mm sa odporúča používať otvorenú drážku.
2. Pre tlak väčší ako 30 MPA sa odporúča použiť H8/F8 na vytlačenie.
