Rotujúca tesnenia pery

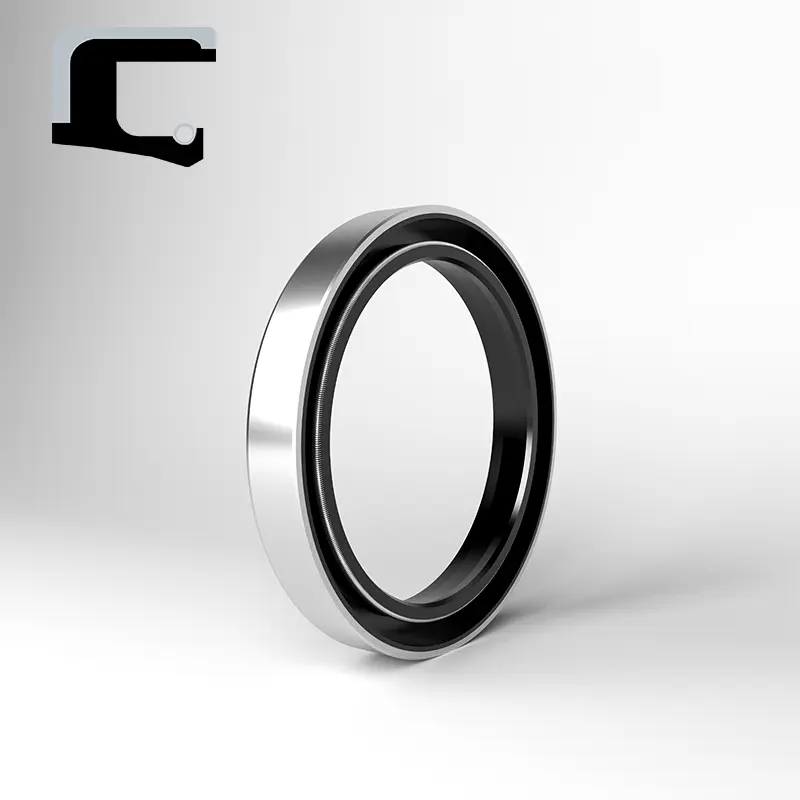

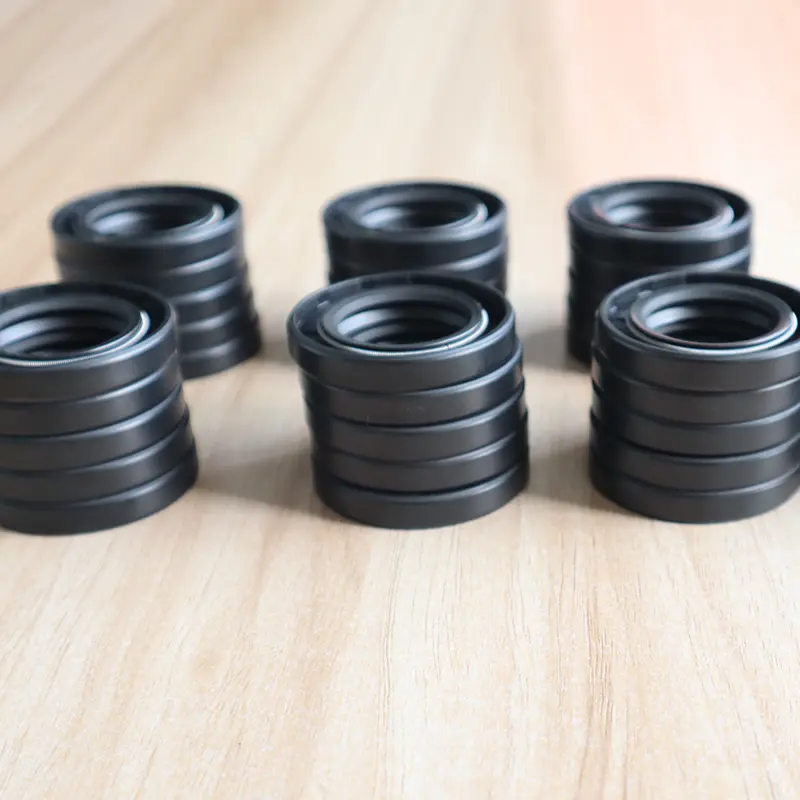

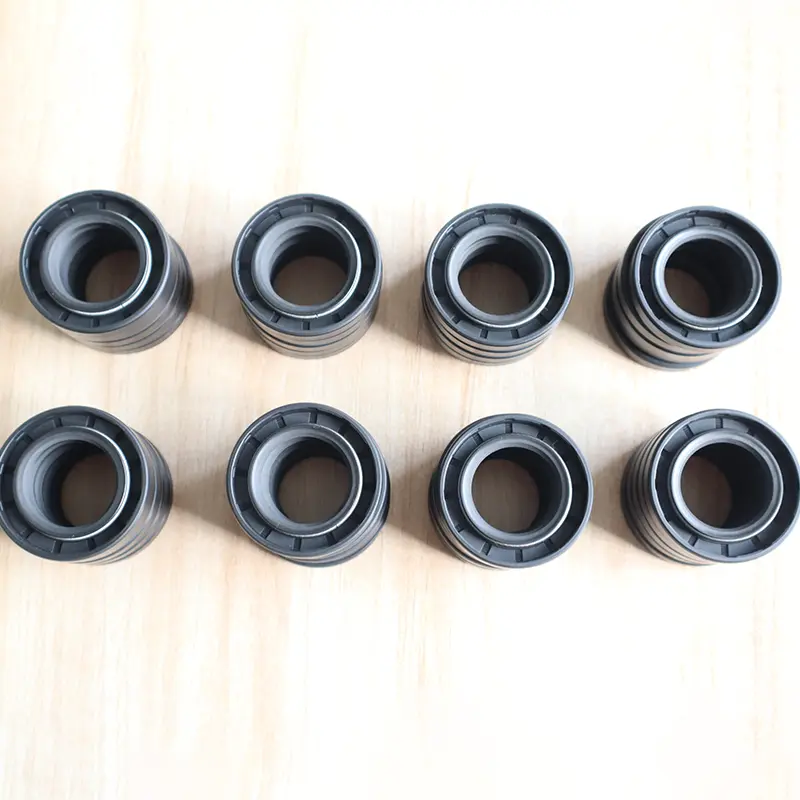

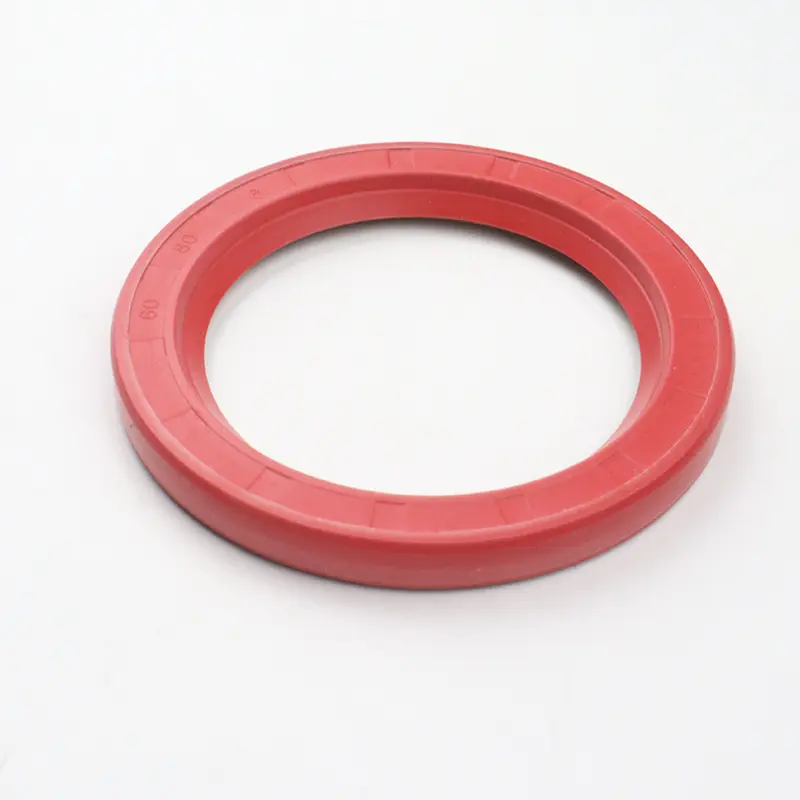

Na rotujúcom ložiskovom sedadle sú inštalované tesnenia rotujúceho hriadeľa, bežne známe ako olejové tesnenia, a vytvárajú relatívny pohyb s rotačným hriadeľom. Kovový rám hrá podpornú úlohu a pružina aplikuje radiálne predpätie na tesniaci pery, aby sa zabránilo úniku mazacieho oleja a vniknutiu vonkajšej nečistôt.

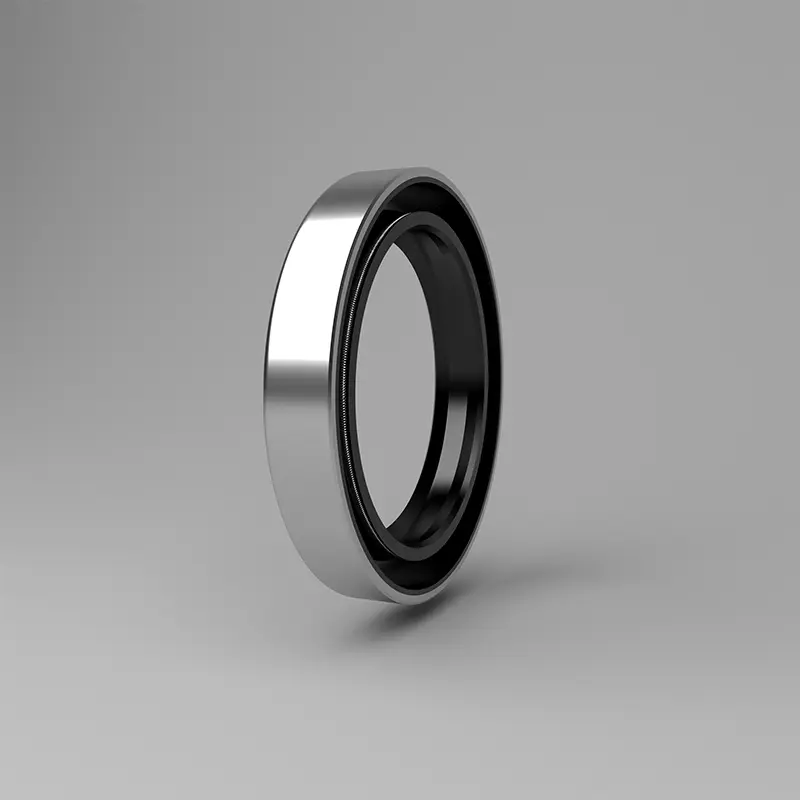

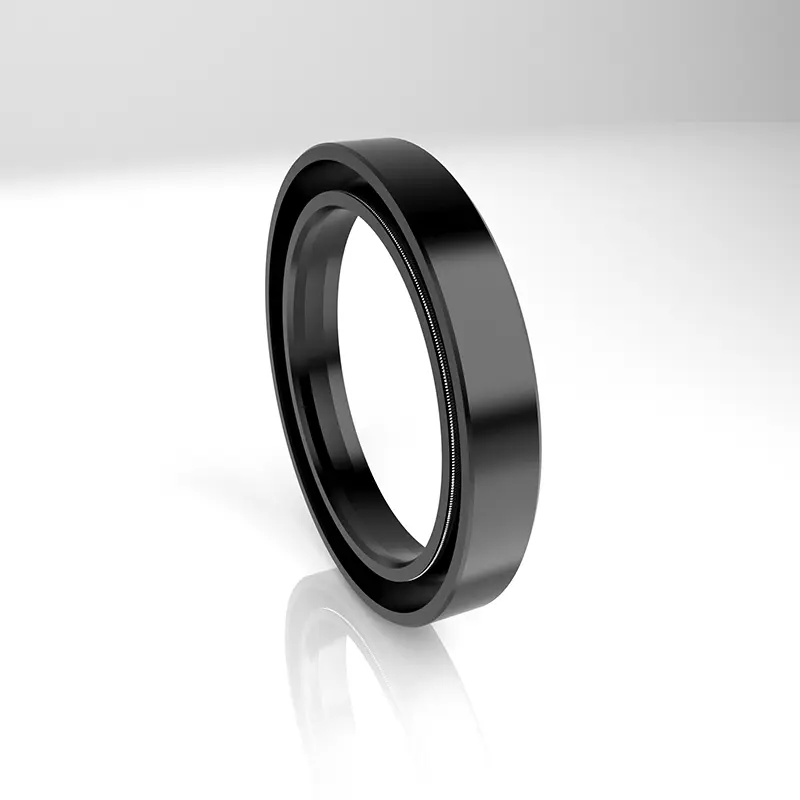

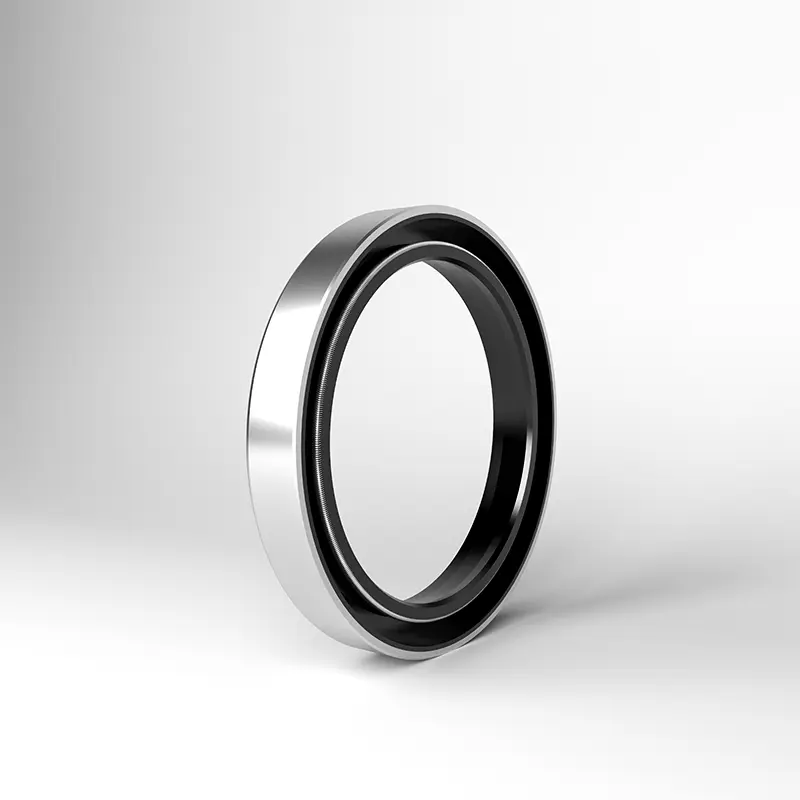

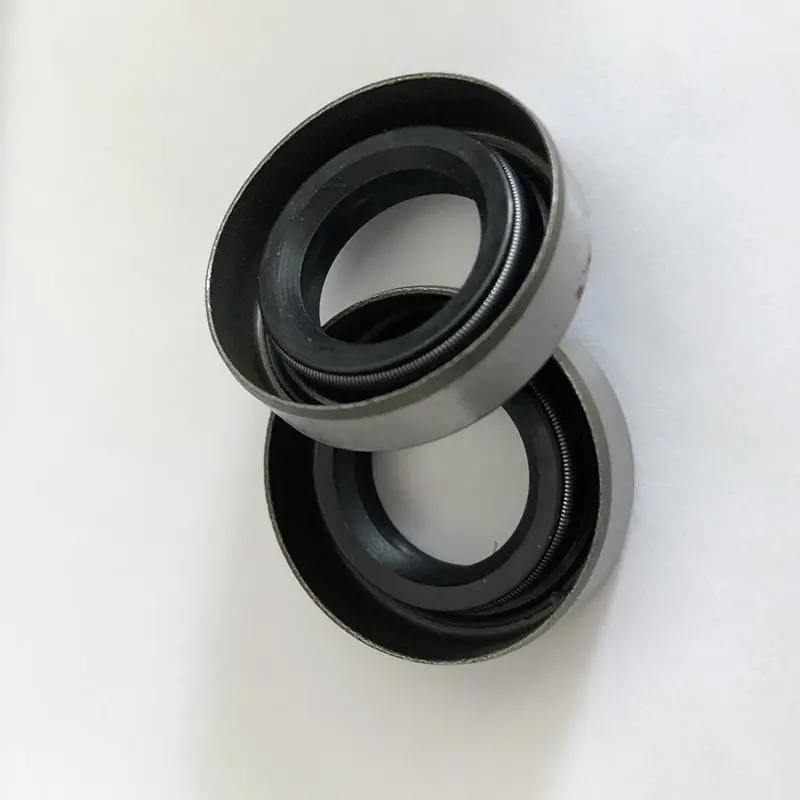

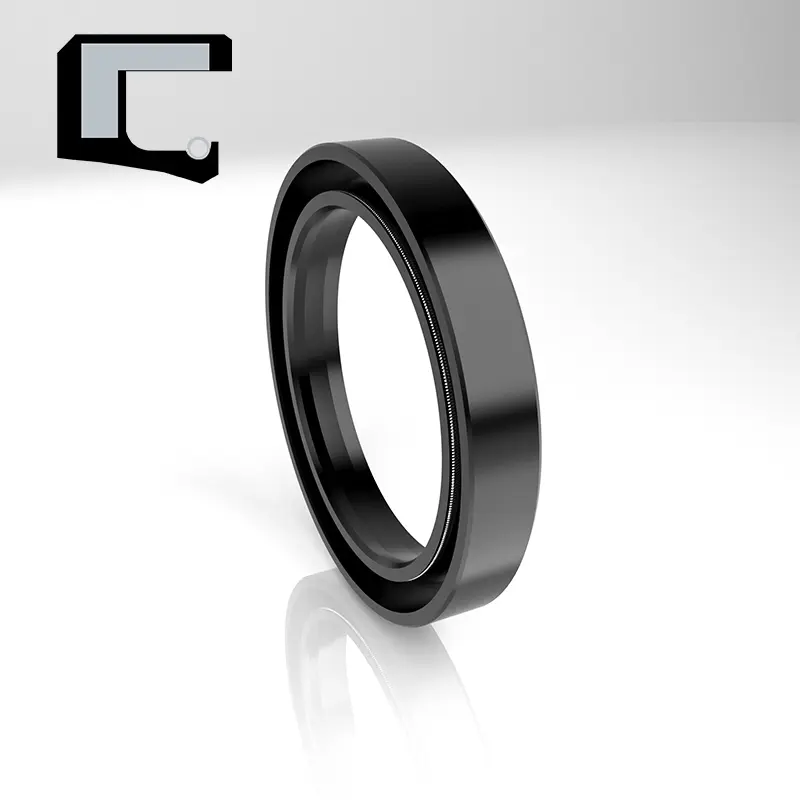

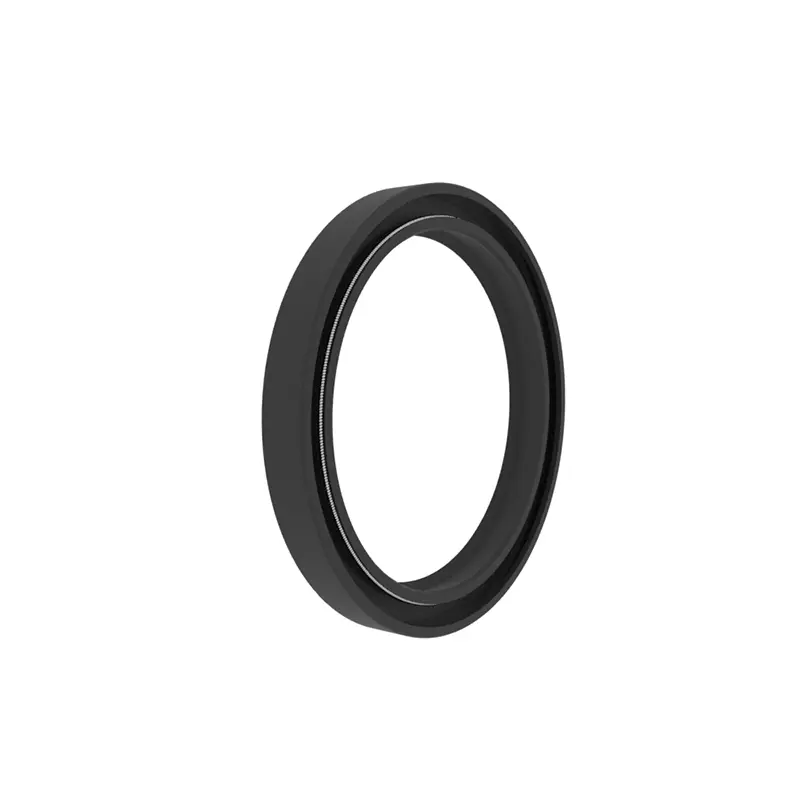

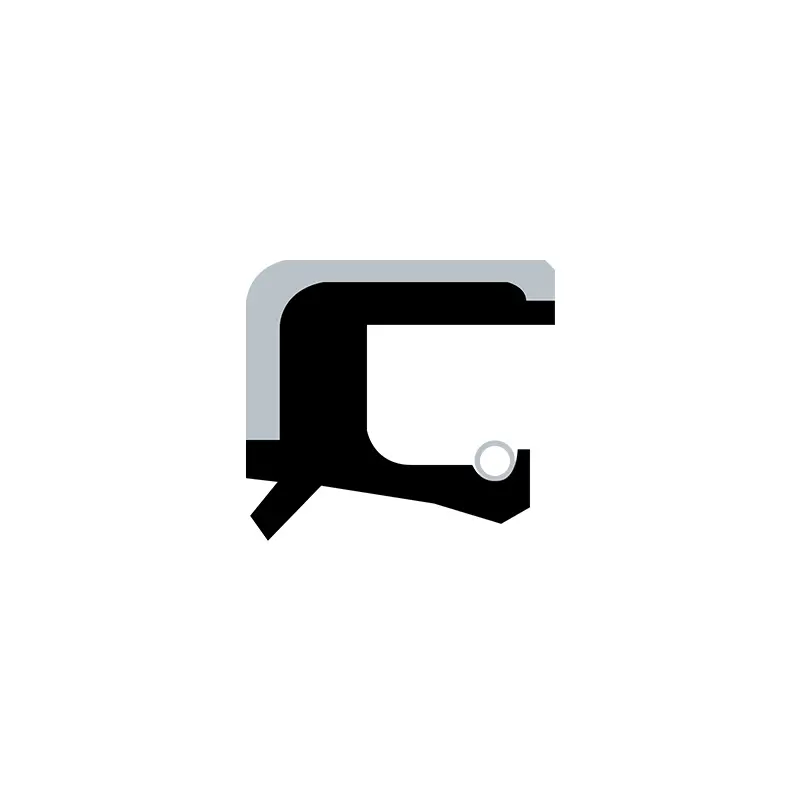

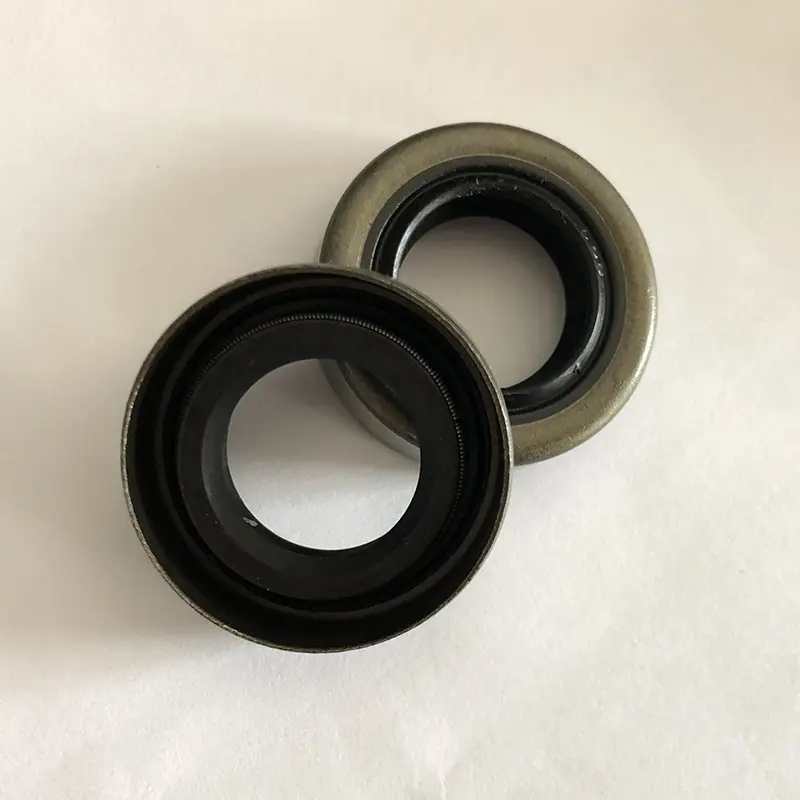

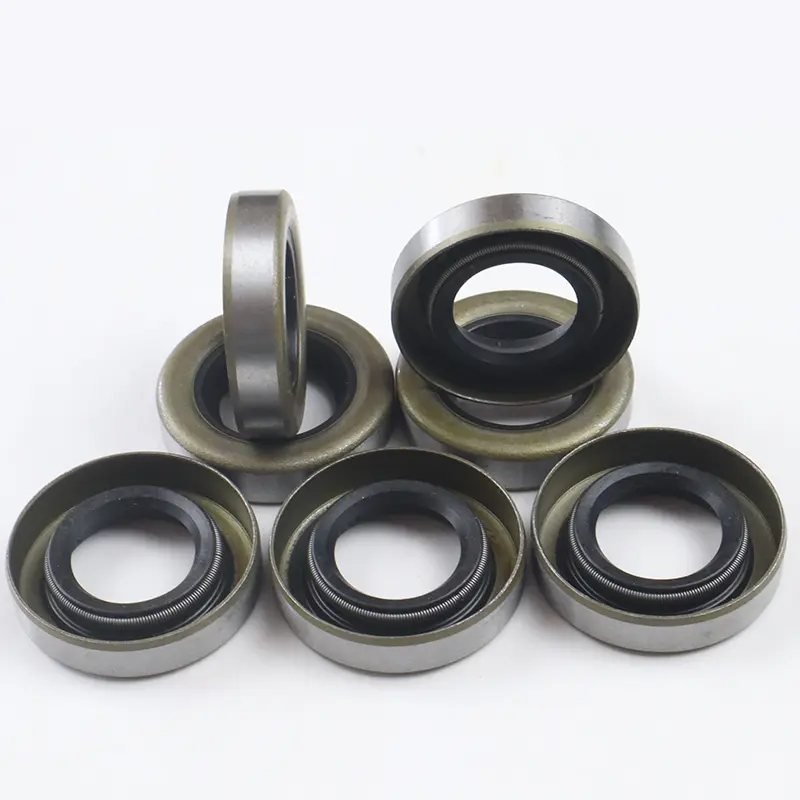

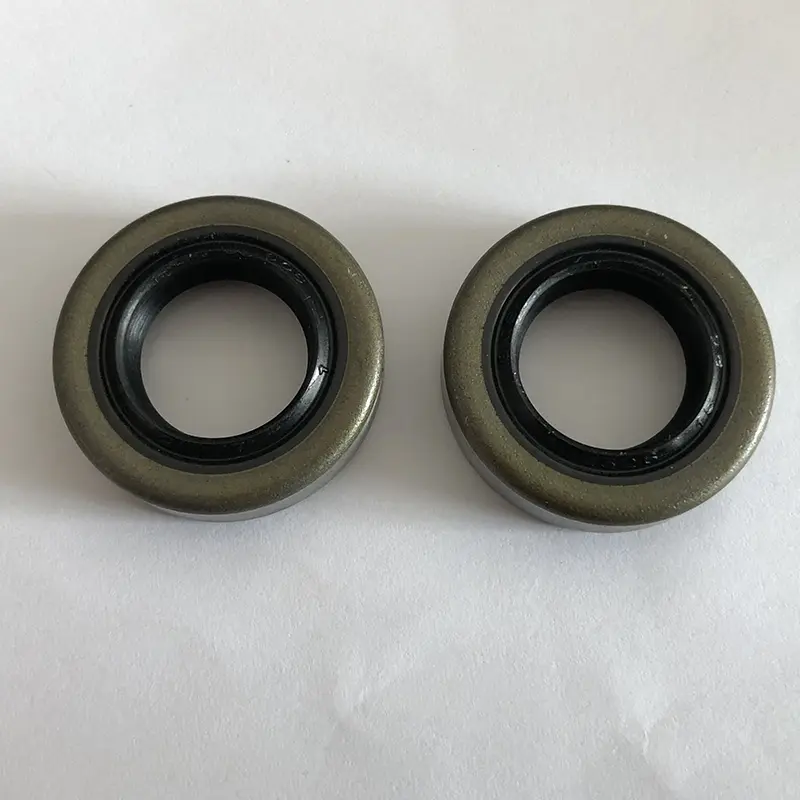

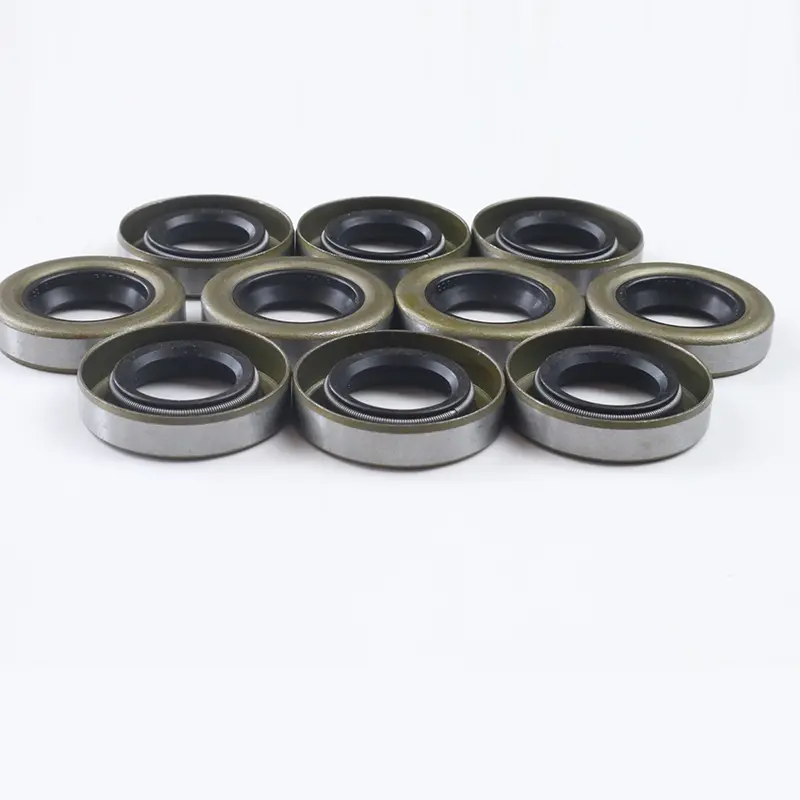

Olejové tesnenia TC/SC/TB/SB sú zložené z kovových kostrov, pružín a gumových telies. Kovová kostra hrá podpornú úlohu a pružina aplikuje radiálnu silu na tesnenie. TC/TB sú vybavené pomocnými perami odolnými voči prachom, ktoré sú vhodné pre príležitosti, kde je na jednej strane tesniaci médium a prach na druhej strane. TB/SB je kovový vonkajší kruh, vďaka ktorému je olejové tesnenie pevnejšie a presnejšie v dutine, ale tesniaca schopnosť vonkajšieho kruhu pre nízku viskozitu a plynové médium je obmedzená. Počas inštalácie sa odporúča nanášať tmel na vonkajší kruh.

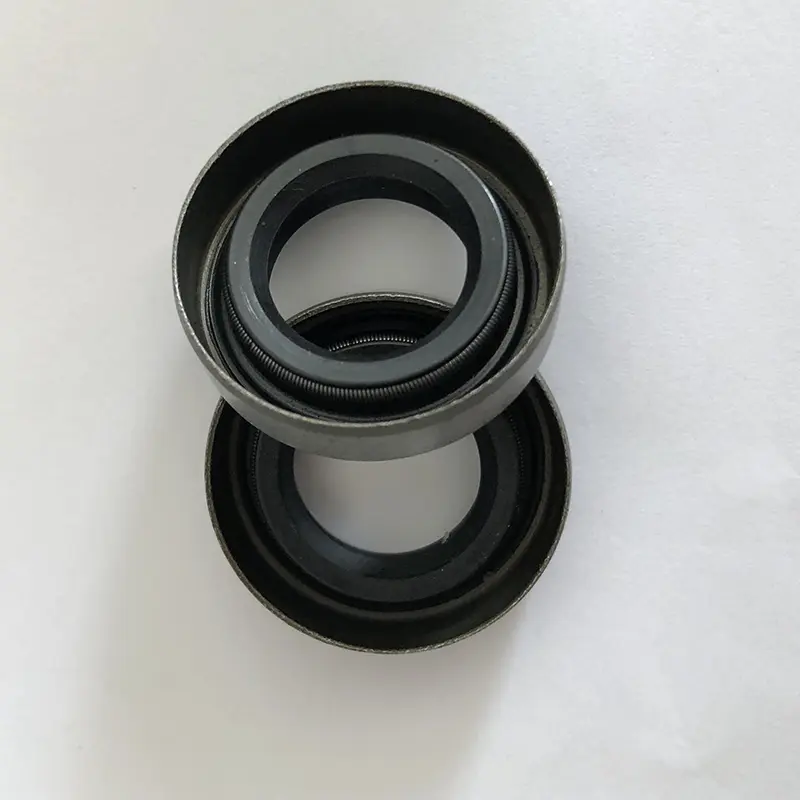

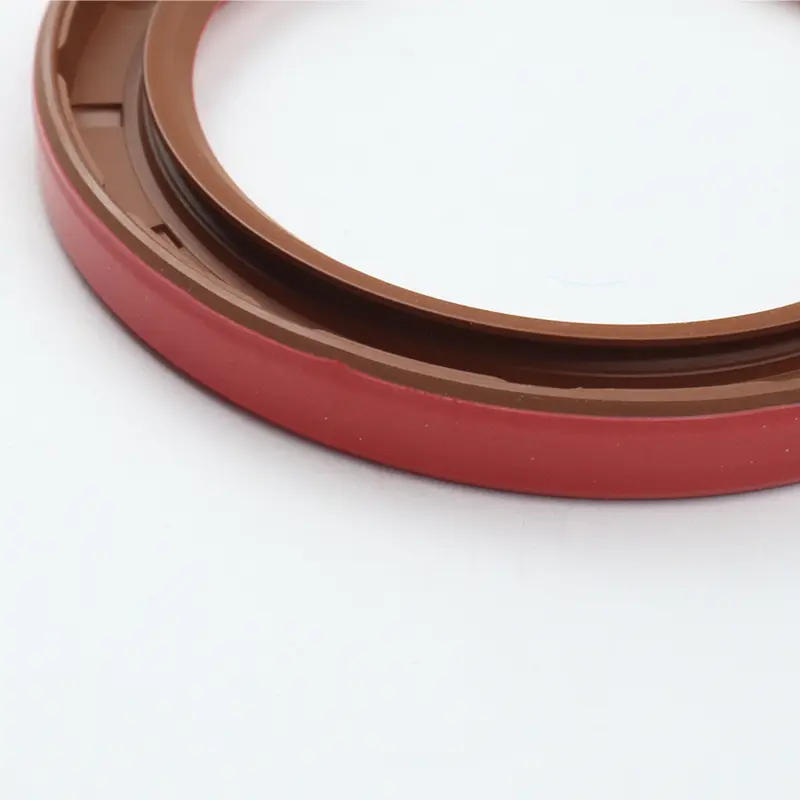

Funkcia RCTCV dvojitého lip vysokotlakového tesnenia oleja kostru je vo všeobecnosti na izoláciu častí, ktoré potrebujú mazanie vo prevodových častiach z výstupných častí, aby sa zabránilo úniku mazacieho oleja.

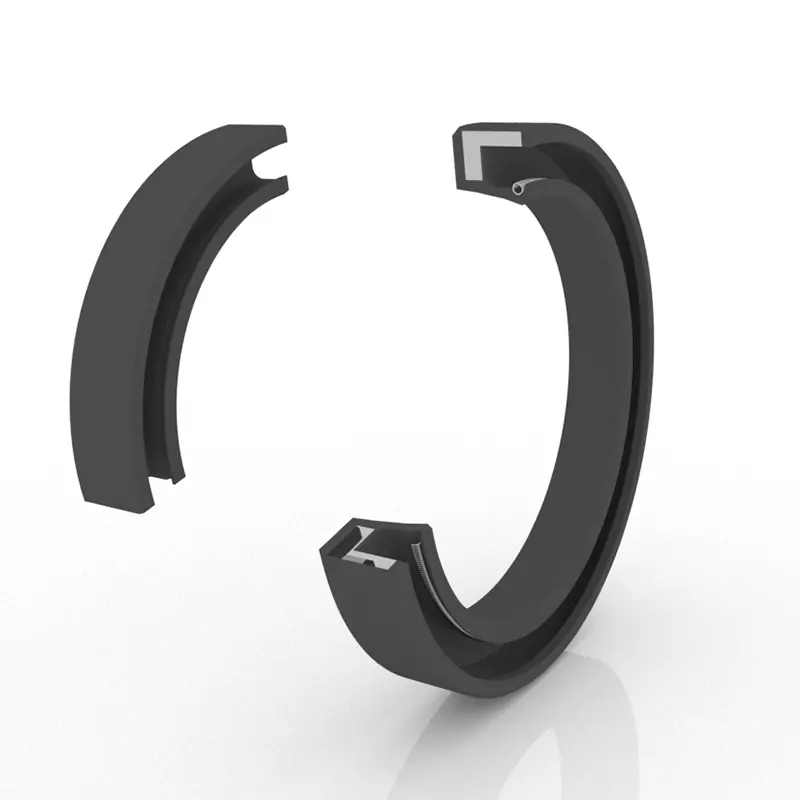

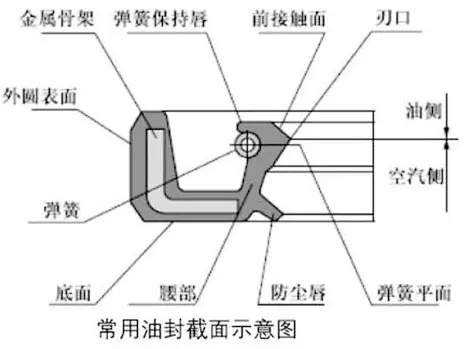

Štruktúra tesnenia kostrového oleja pozostáva z troch častí: tesniaceho tela, posilňujúceho kostru a samostatnú pružinu cievok. Tesnenie je rozdelené na dno, pás, reznú hranu a tesnenie pery podľa rôznych častí. Vnútorný priemer tesnenia kostrového oleja vo voľnom stave je zvyčajne menší ako priemer hriadeľa a má určité „rušenie“. Preto, keď je olejové tesnenie vložené do sedadla oleja a hriadeľa, elastická sila okraja olejovej tesnenia a kontrakčná sila samočiatkovej cievkovej pružiny vytvára na hriadeli radiálnu upínaciu silu, čím získate najlepší tesniaci účinok.

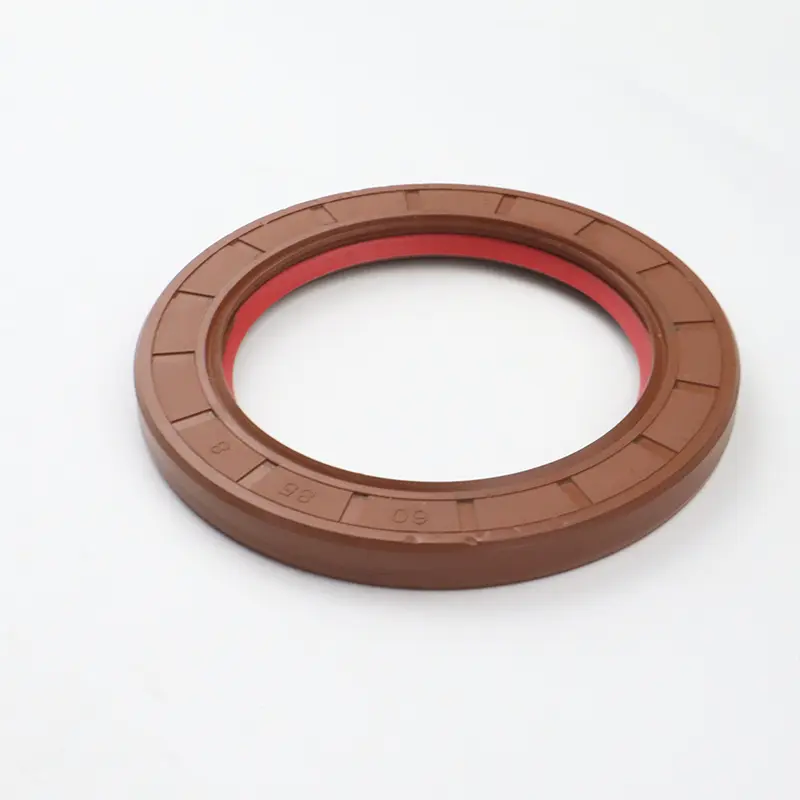

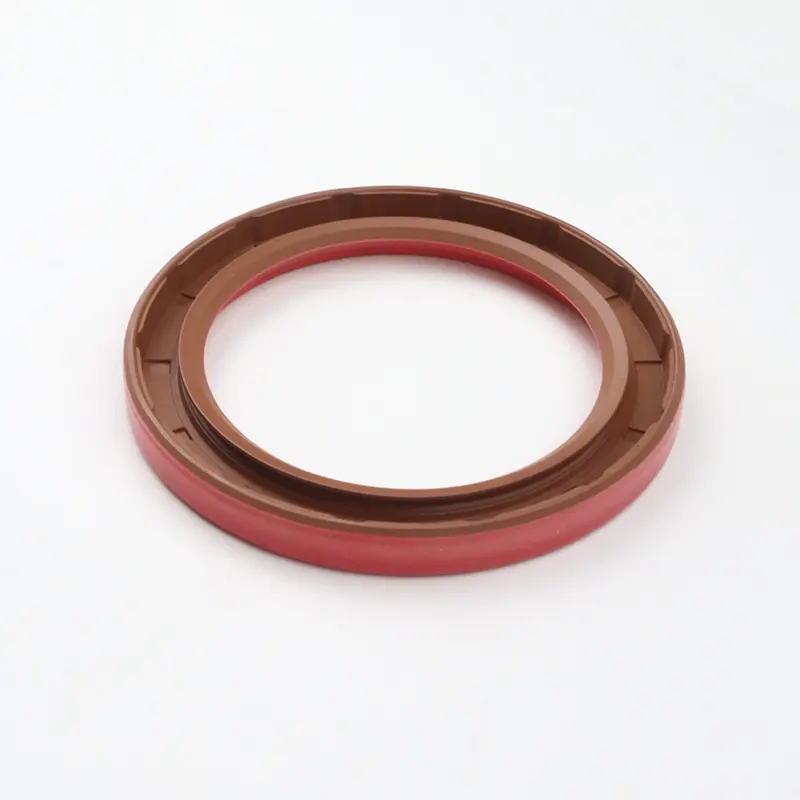

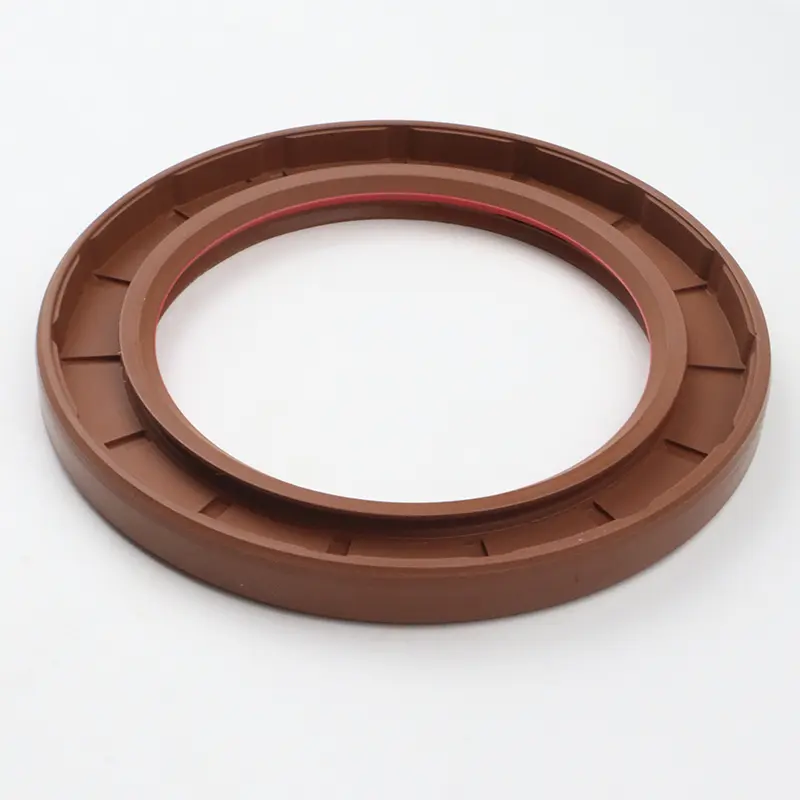

Vysokotlakové olejové tesnenie RCTCN s dvojitým lipom má celkový dizajn kostry odolného voči tlakom s malou deformáciou pier a používa sa na utesnenie otáčania hriadeľov v situáciách exponovaných tlakom.

Funkcie a aplikácie produktu:

Rotujúca hriadeľ tesnenia pier na inštalačnú štruktúru a požiadavky

1. Materiál hriadeľa: bežne sa používa uhlíková oceľ a nehrdzavejúca oceľ. Chrómové pokovovanie sa používa pri vysokej rýchlosti, HRC40-45.

2. Návrh rotujúceho hriadeľa a drážky: povrch hriadeľa je hladký a vytiahne sa. Špirálové spracovateľské značky spôsobia čerpací efekt a spôsobia únik. Odporúča sa brúsiť inštalačnú časť olejovej tesnenia s drsnosťou povrchu RA0.1-0.5um. A keď sa rýchlosť zvyšuje, stáva sa plynulejším.

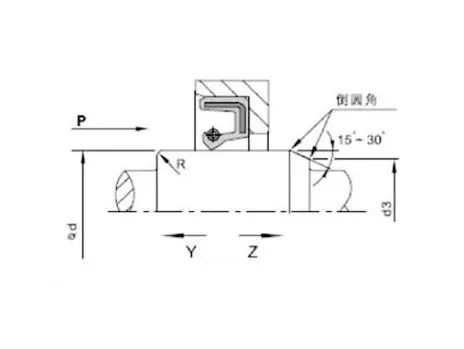

Pokiaľ ide o potreby inštalácie a demontáže, musí byť hriadeľ a drážka skosené alebo zaokrúhlené. Ako je znázornené na obrázkoch 1 a 2.

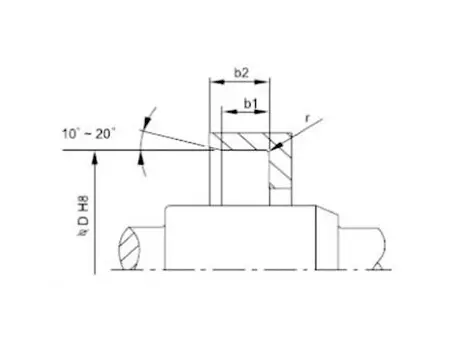

Obrázok 1 drážk

Obrázok 2 Konštrukcia rotujúceho hriadeľa

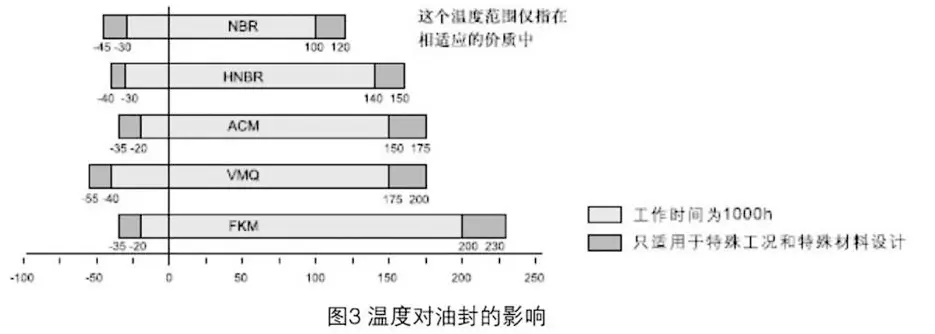

Existujú desiatky faktorov, ktoré ovplyvňujú tesniaca účinok tesnenia rotujúceho hriadeľa. Okrem materiálu a štruktúry samotného oleja, aj ďalšie faktory, ako sú stredné, teplota, tlak, mazanie, rýchlosť, drsnosť atď., Priamy tiež ovplyvňujú tesnenie a tieto faktory často vzájomne pôsobia. Nasledujúca tabuľka je určená iba pre referenciu používateľa.

Inštalácia tesnení rotujúcich hriadeľov: Starostlivá inštalácia je predpokladom, aby olejové tesnenie fungovalo dobre.

Inštalačný diagram (inštalácia dutiny)
Správna metóda inštalácie	Uplatniteľné pracovné podmienky	Nesprávna metóda inštalácie
	Je použiteľná iba vtedy, keď je koncová čelná strana olejového tesnenia v rovine s koncovou čelnou čelnou čiarou dutiny. Keď sa lisovacie zariadenie pohybuje rýchlo, olejové tesnenie by sa malo umiestniť rovno, inak ho môže stlačiť.
	Je vhodné pre situáciu, že koncová tvár olejovej tesnenia je nižšia ako koncová tvár dutiny. Keď sa lisovacie zariadenie pohybuje rýchlejšie, olejové tesnenie môže byť tiež dobre umiestnené. Tento typ konštrukčného svietidla však nemá žiadne radiálne polohovanie, takže axiálna vertikálna doska a tlakový hriadeľ lisovacieho zariadenia musia dosiahnuť určitú presnosť.
	Použitie na situáciu, keď je koncová tvár oleja nižšia ako koncová strana dutiny. Keď sa lisovacie zariadenie pohybuje rýchlo, je potrebné zabezpečiť, aby sa olejové tesnenie umiestnilo správne, inak ho môže stlačiť.
	Je vhodný iba na údržbu alebo jednoduché podmienky inštalácie bez tlakového zariadenia. Pretože proces inštalácie nemožno úplne stlačiť, nevyhnutne dôjde k rôznym problémom s inštaláciou. Je to hlavne zabránenie radiálnej odchýlky počas inštalácie, ktorá môže spôsobiť deformáciu olejového tesnenia alebo poškodenie gumového vytláčania do časti párenia oleja (vonkajší kruh) spôsobeným prestávkami počas inštalácie. Preto sa táto metóda inštalácie vo všeobecnosti neodporúča.

Talky TC/SC/TB/SB Olej:

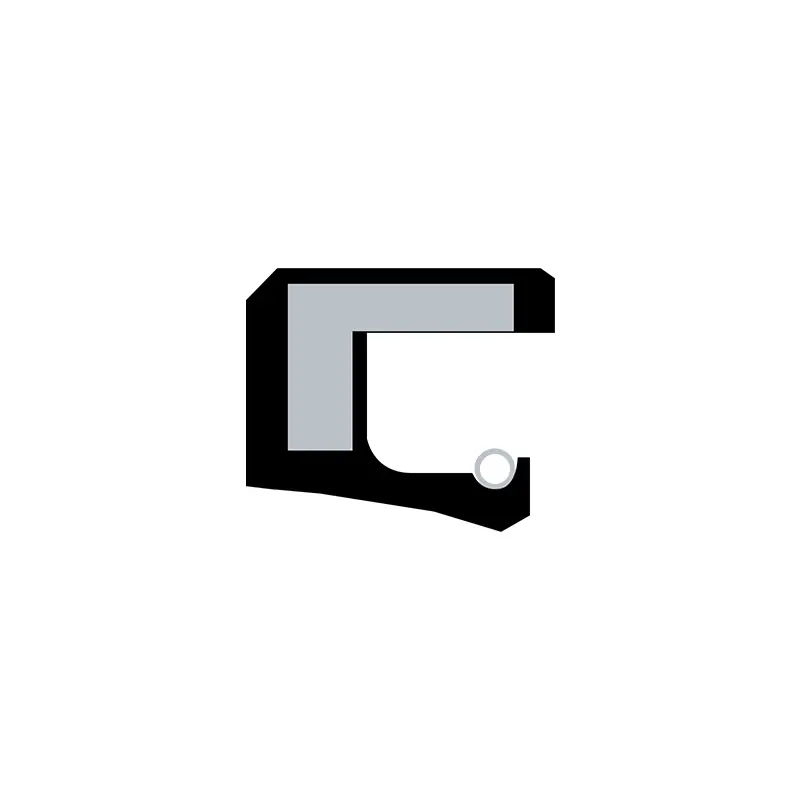

Prierezový tvar	Model	Aplikácia	Tlak	Teplota	Rýchlosť	Médium	Materiál

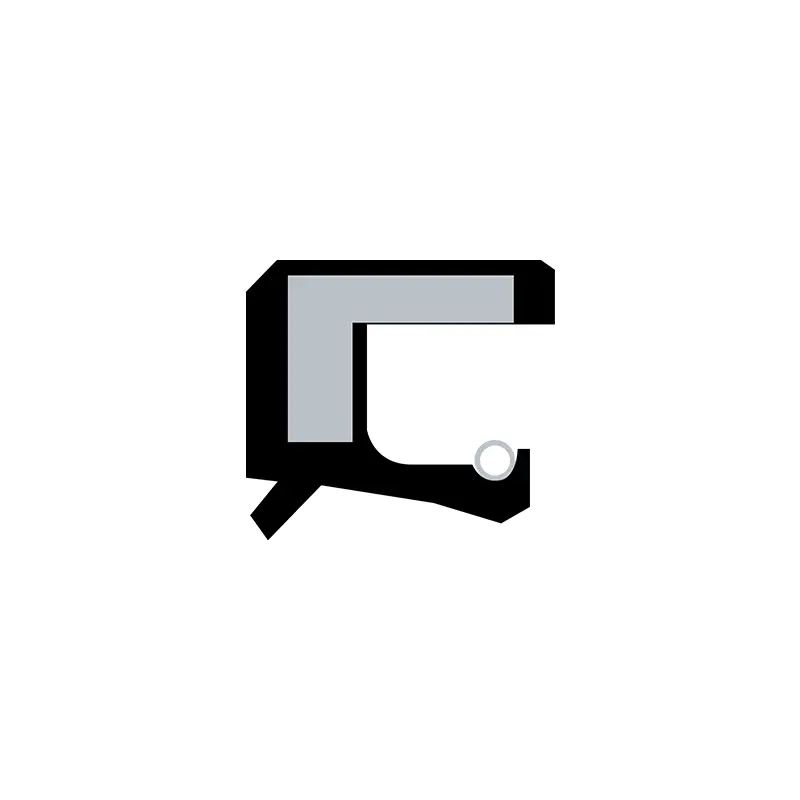

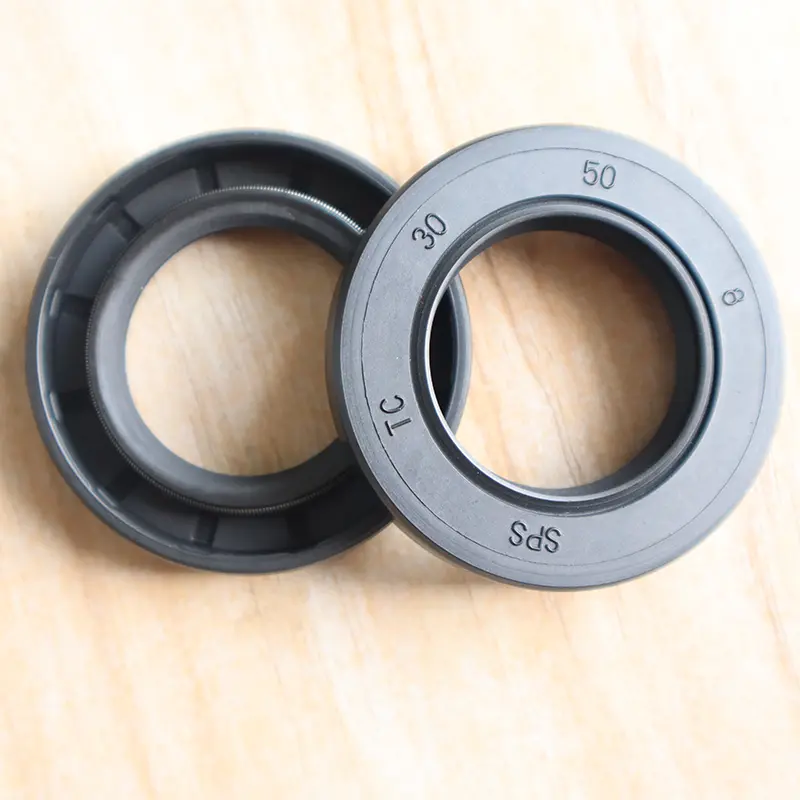

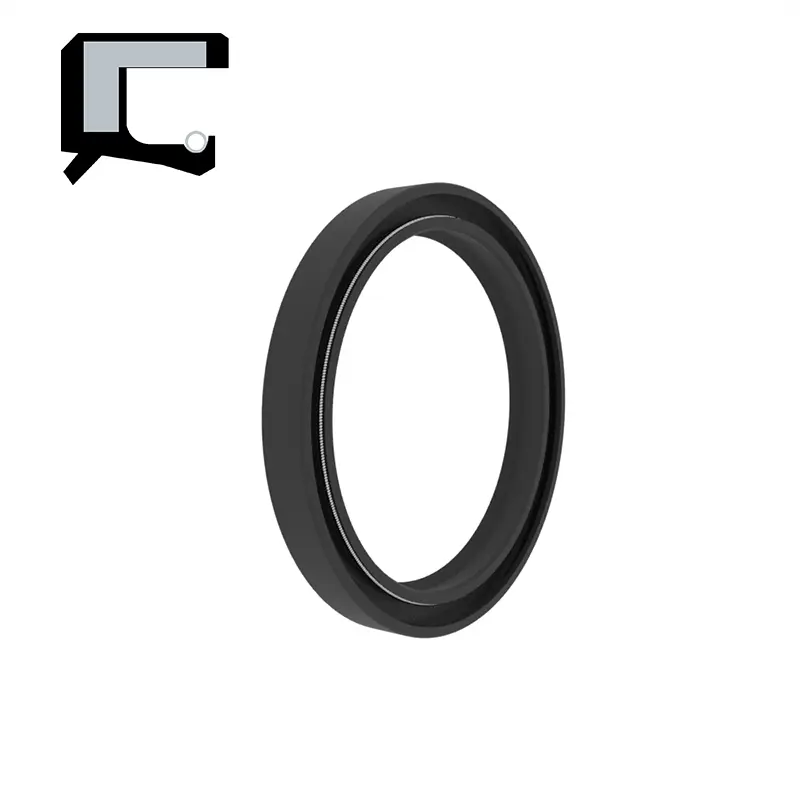

	TC	Tesnenie, odolný voči prachu	0,03 MPA	-30 ~+160	20 m/s	Mazanie oleja, mastnotu	NBR/FKM+uhlíková oceľ
	Scrping	Tesnenie

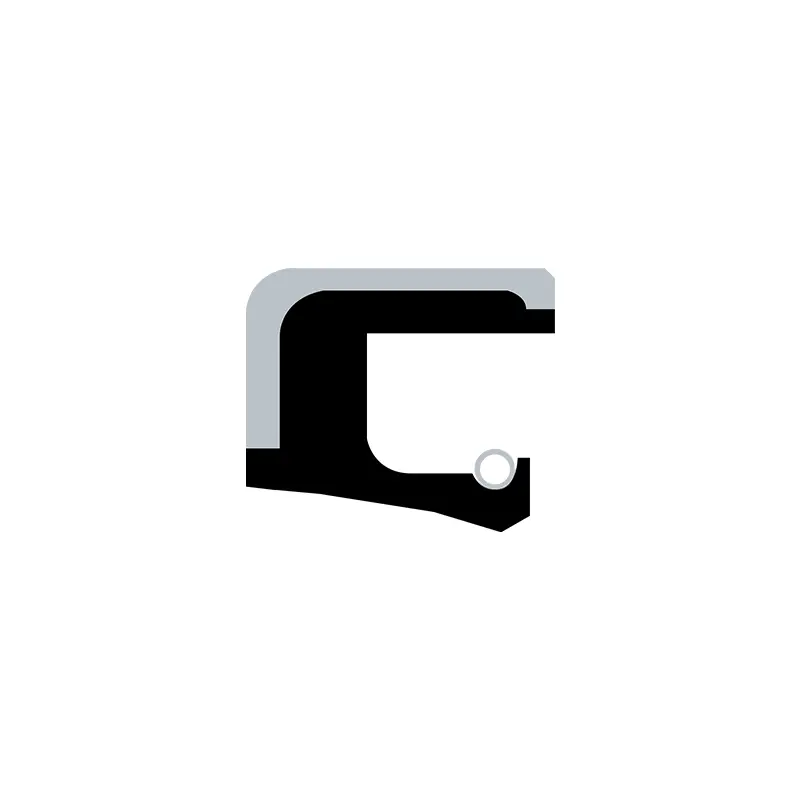

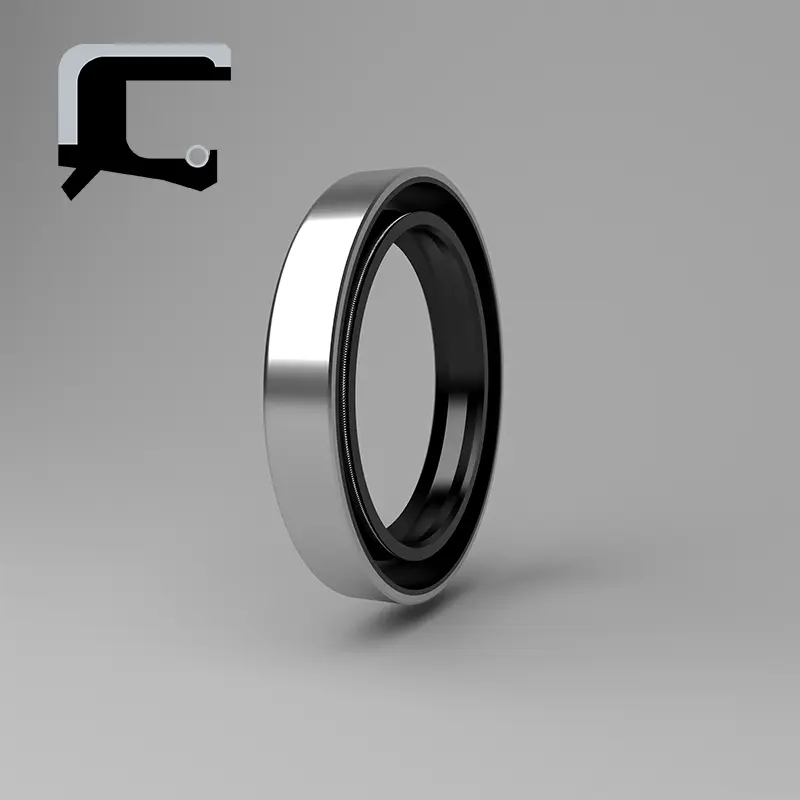

	Tb	Tesnenie, odolný voči prachu		-30 ~+100	25 m/s	Voda, olej, mastnota	NBR+uhlíková oceľ
	SB	Tesnenie
