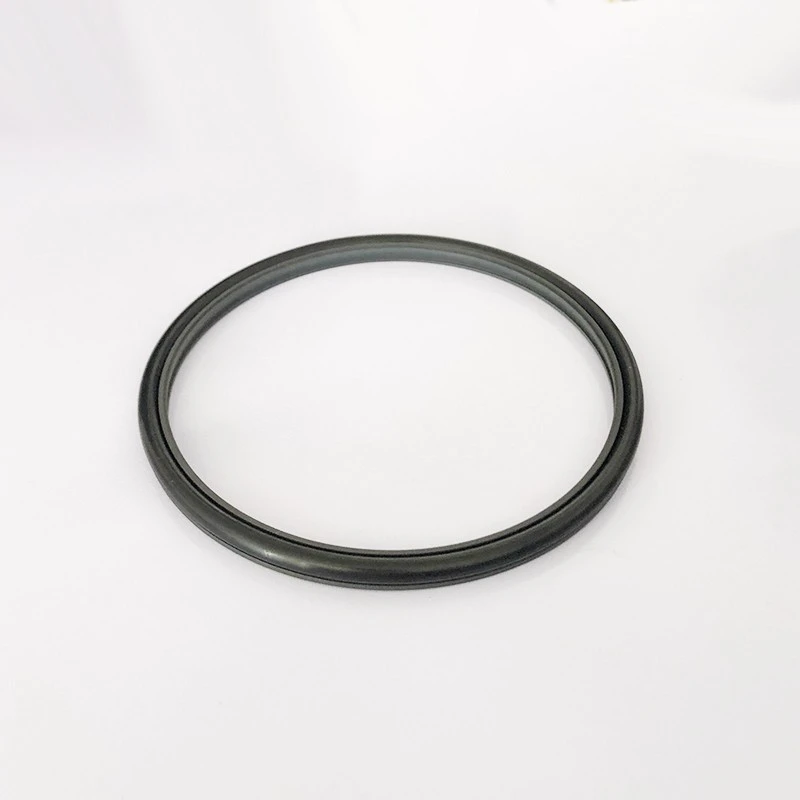

Naše vysokotlakové rotačné tesniace série pokrývajú rôzne vysokovýkonné výrobky, vrátane RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS a RC2057, ktoré sú navrhnuté pre reciproláciu a rotačný pohyb v hydraulickom, pneumatickom a vodnom tlakom.

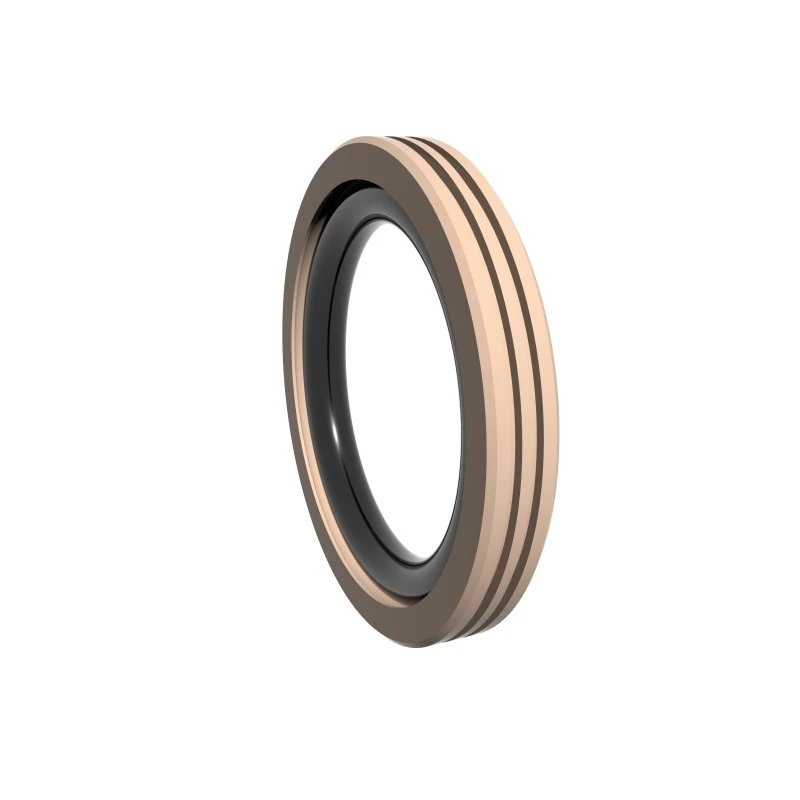

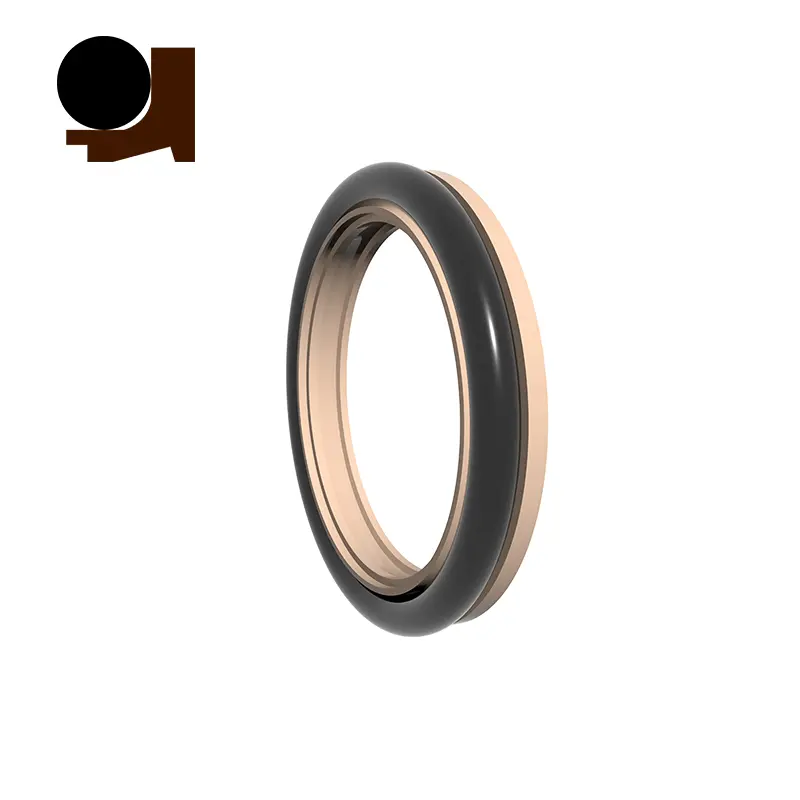

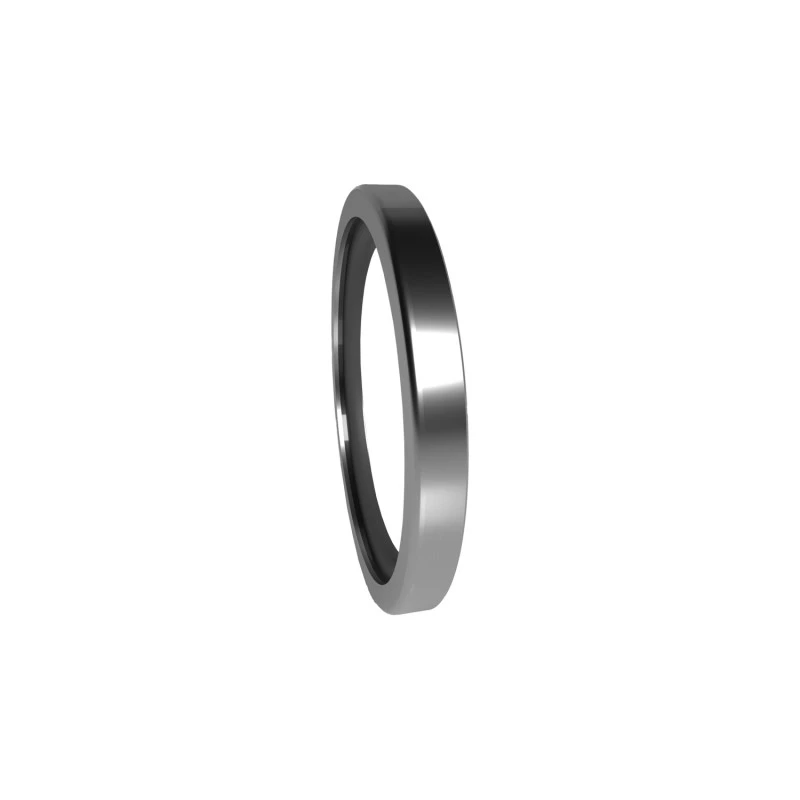

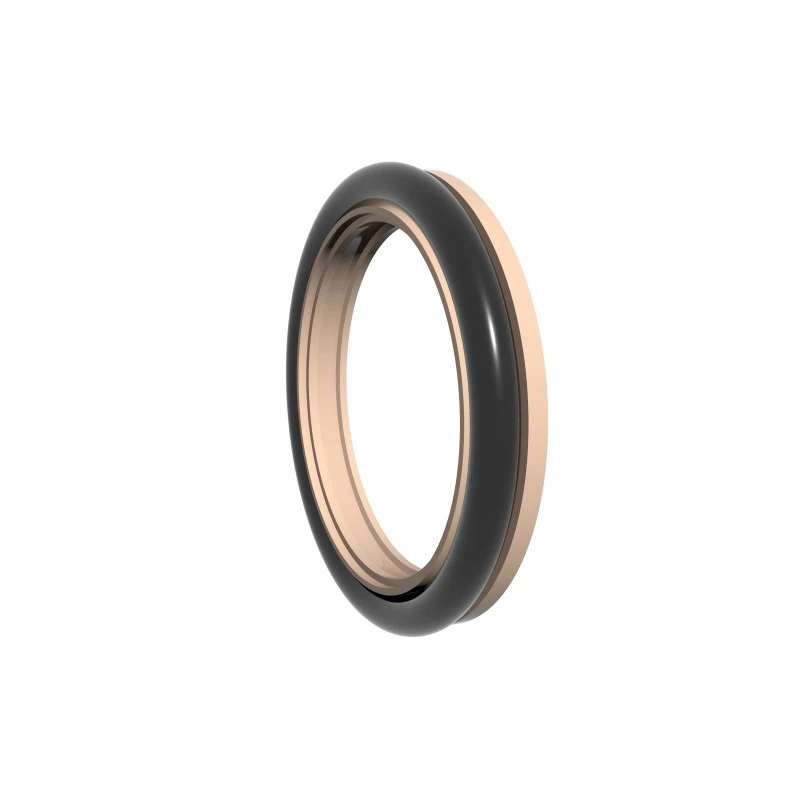

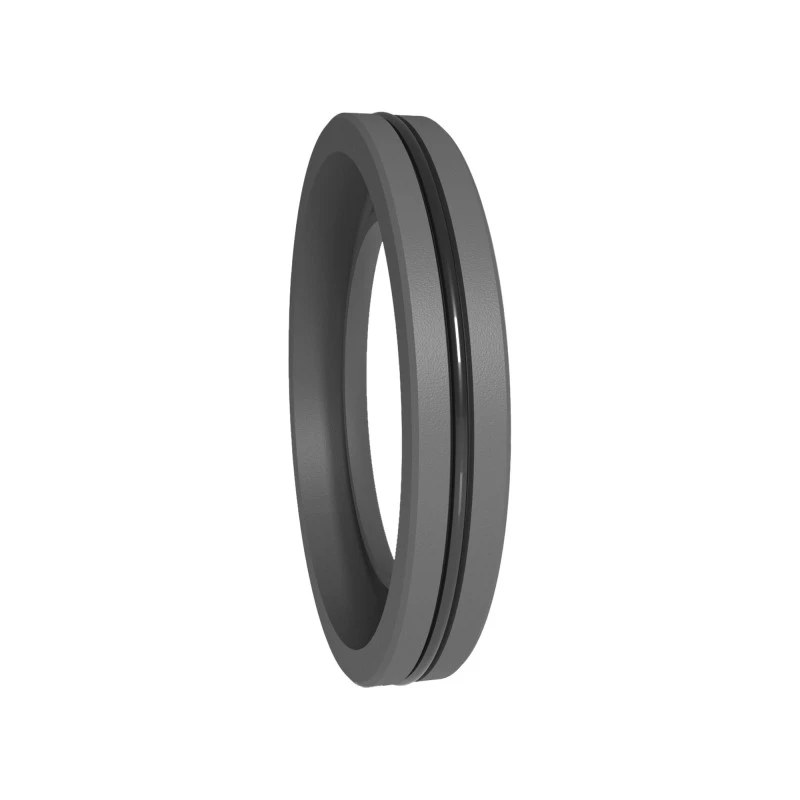

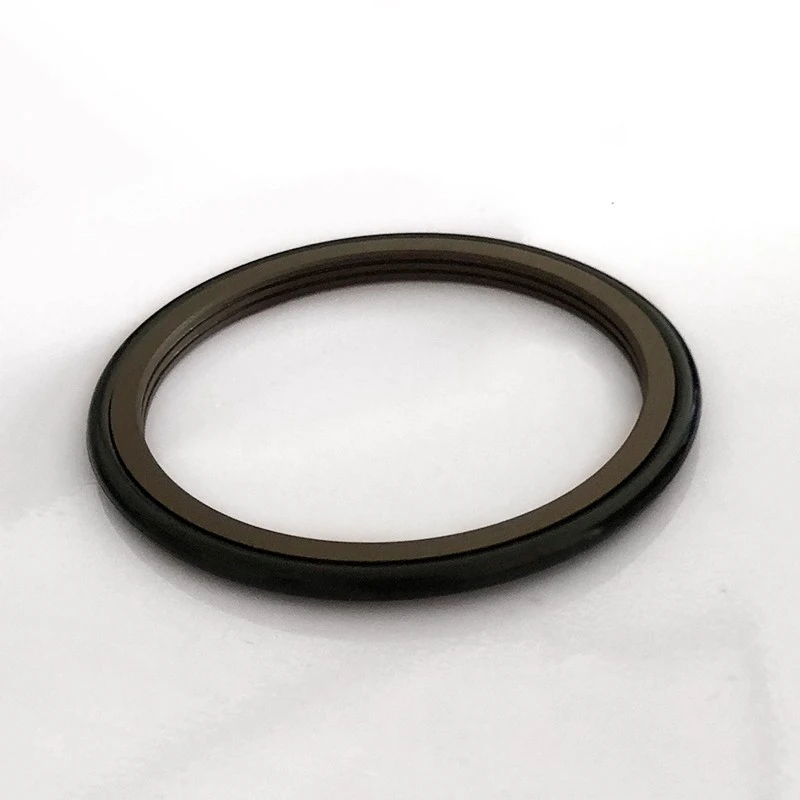

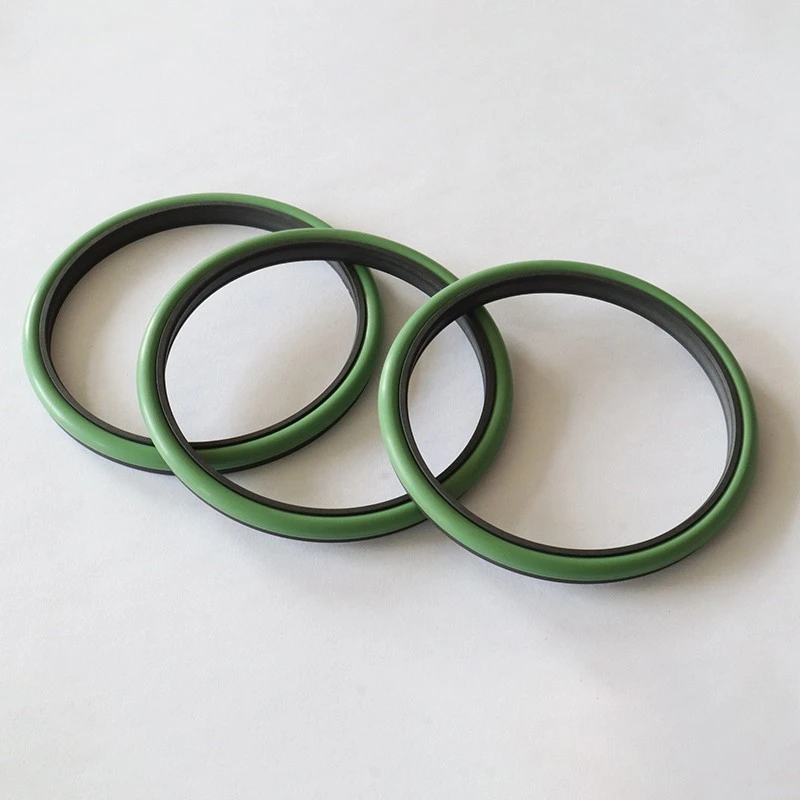

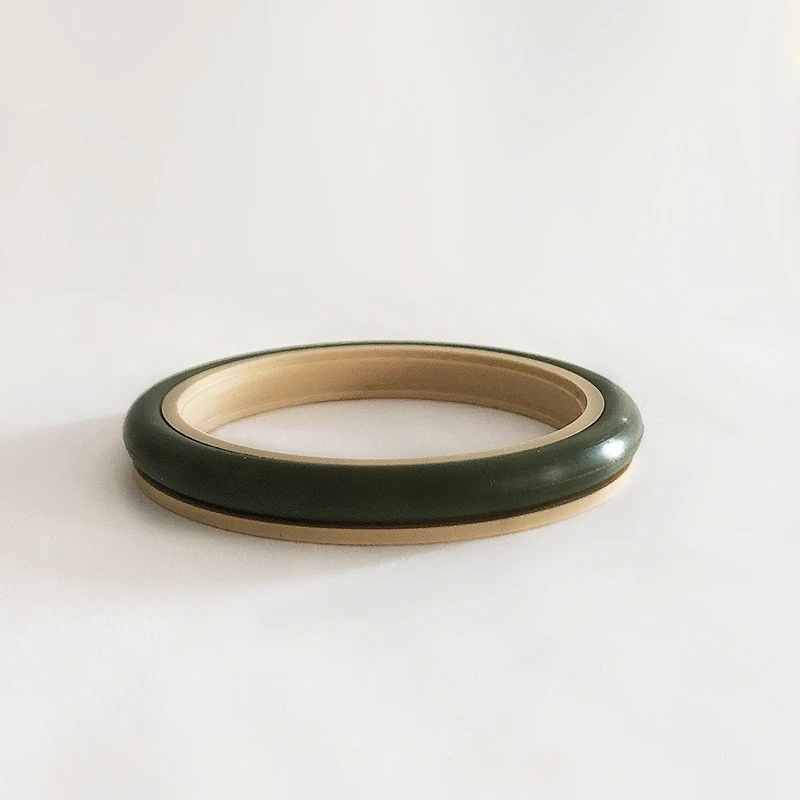

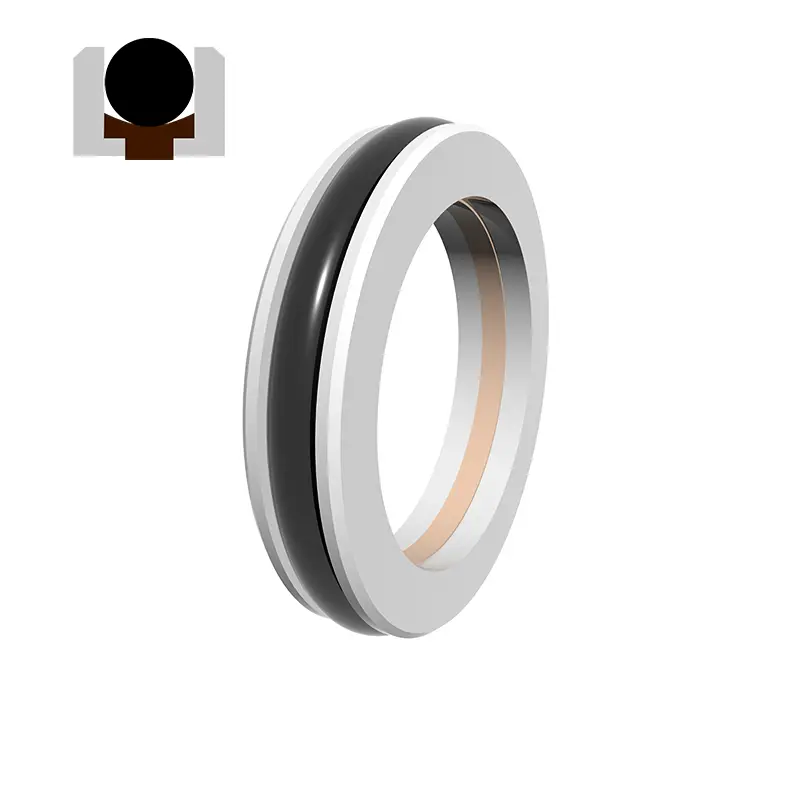

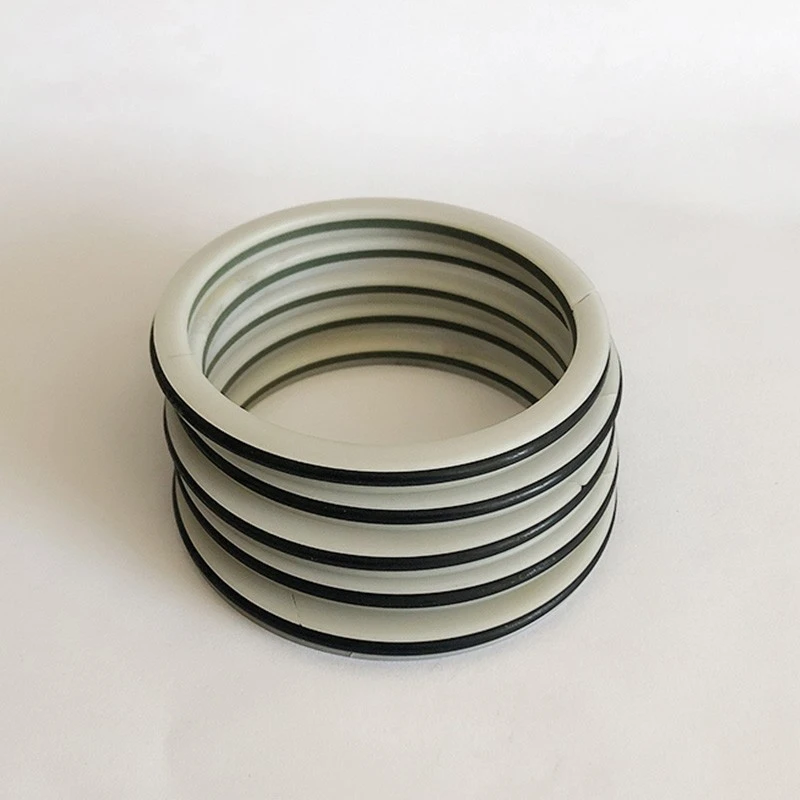

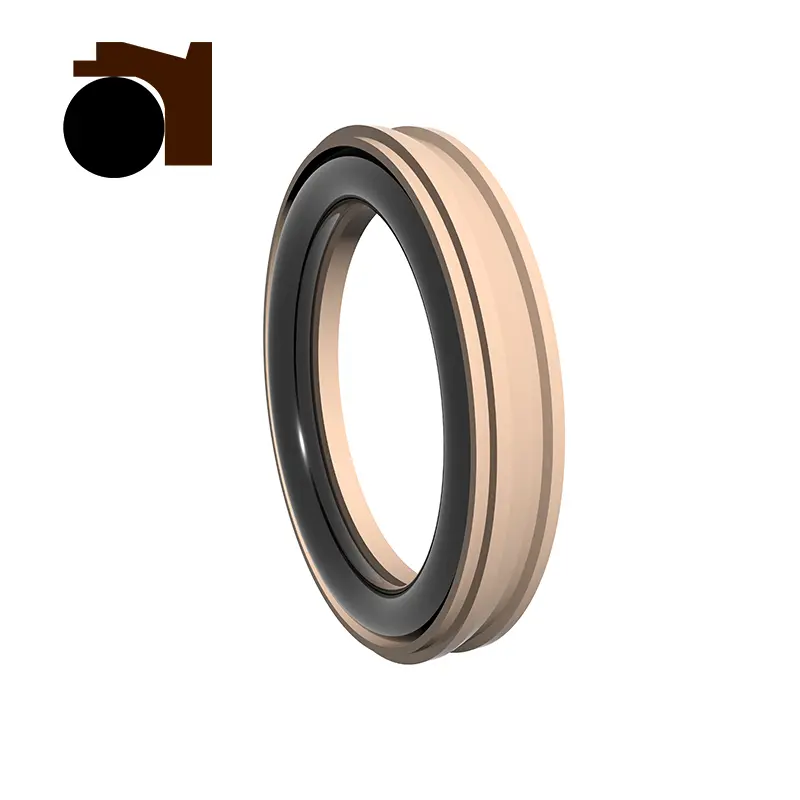

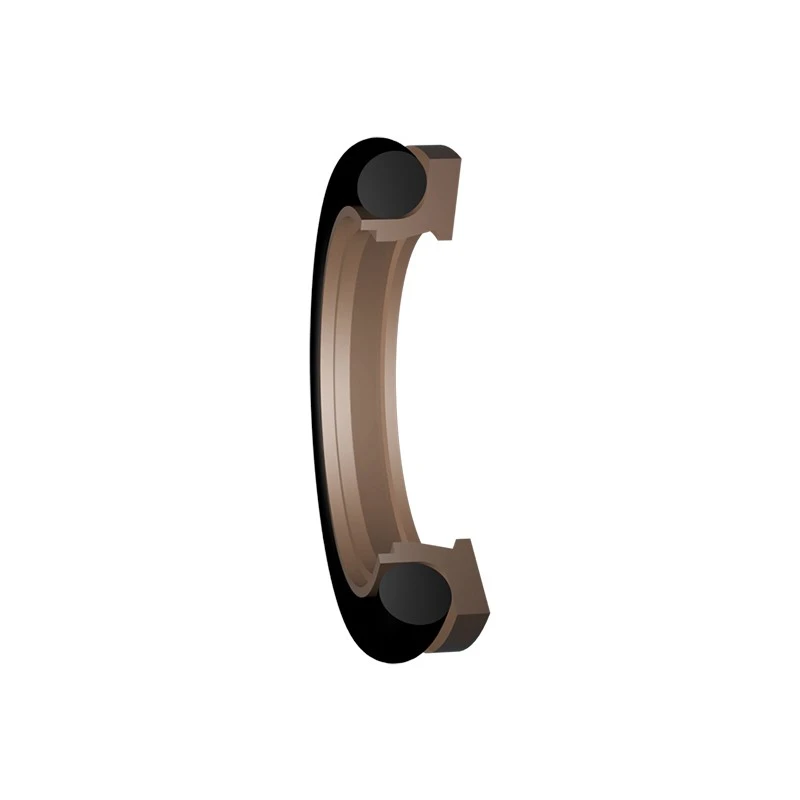

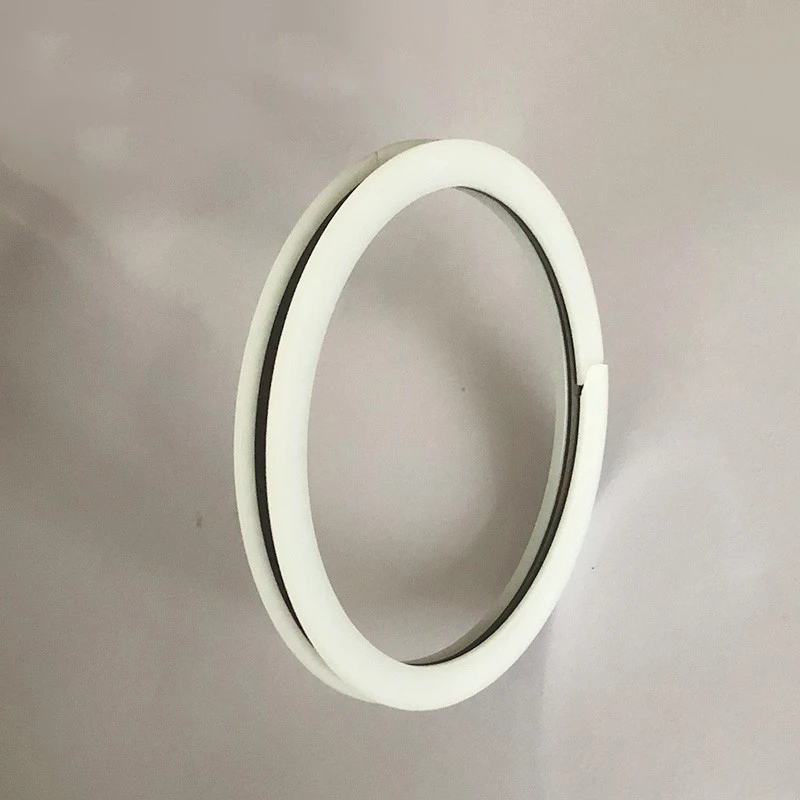

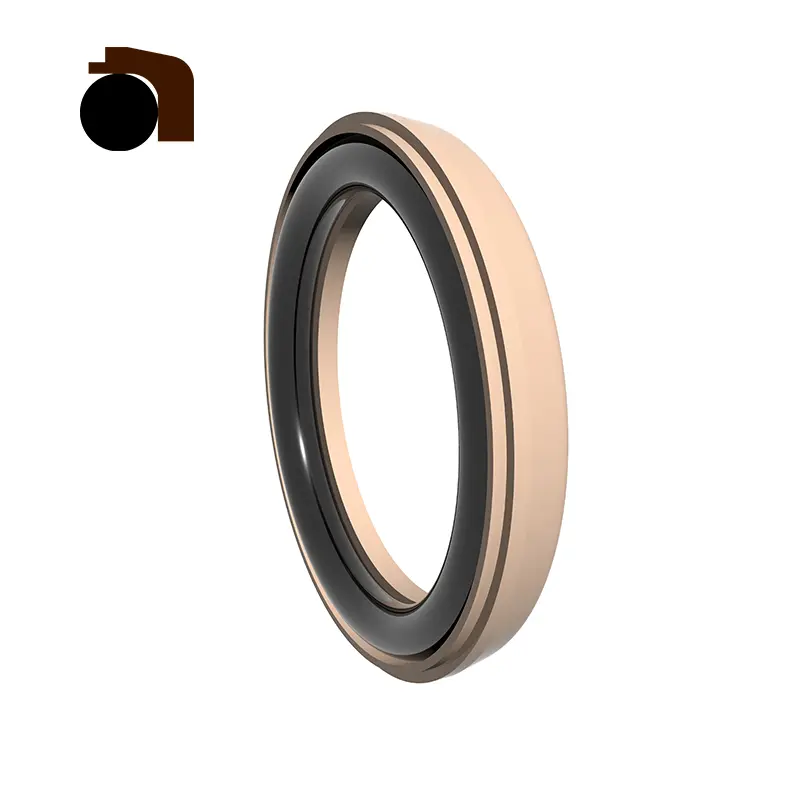

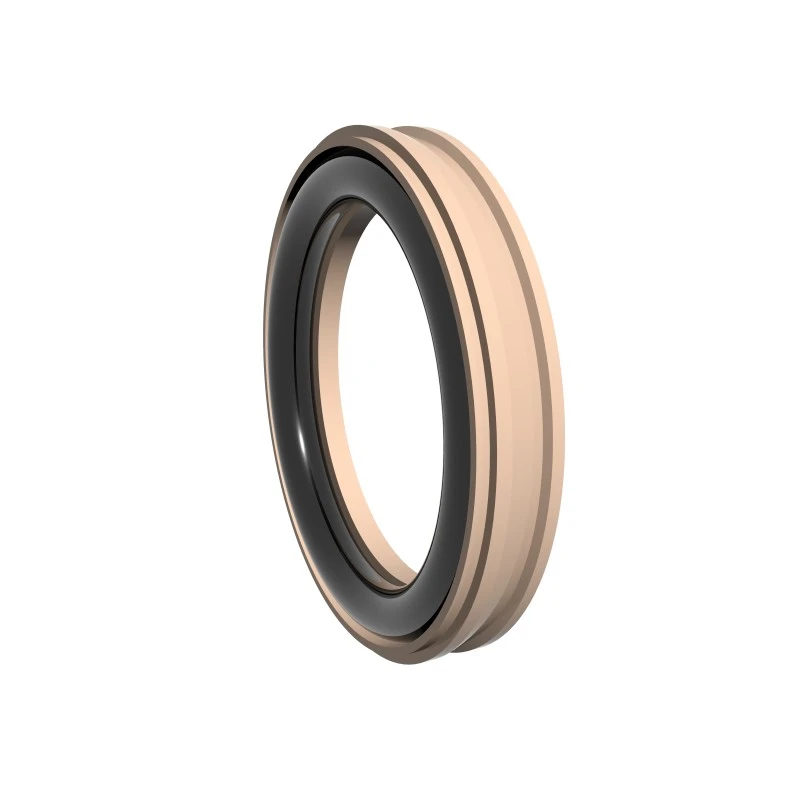

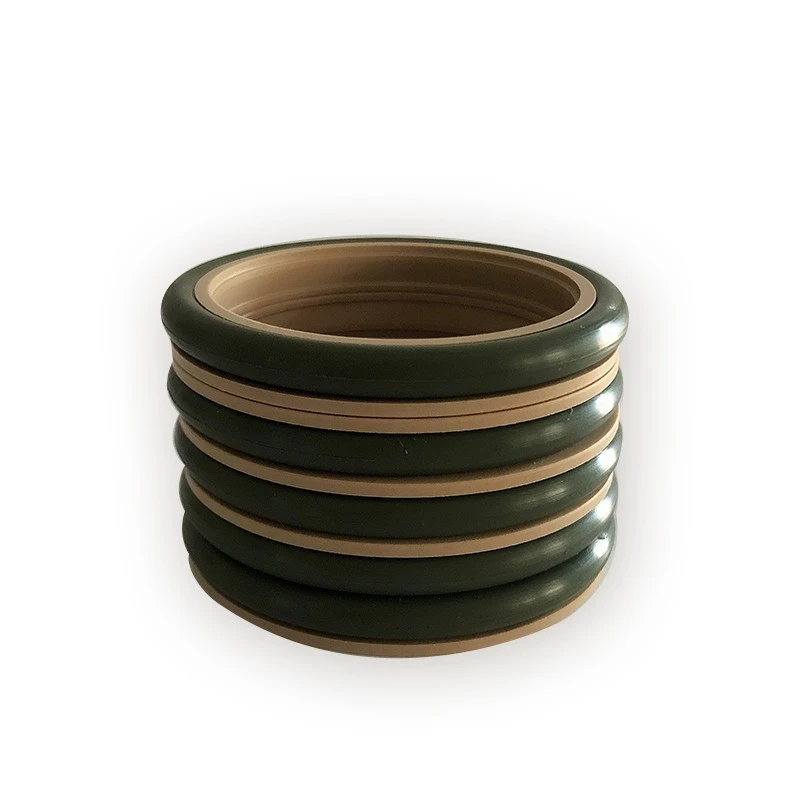

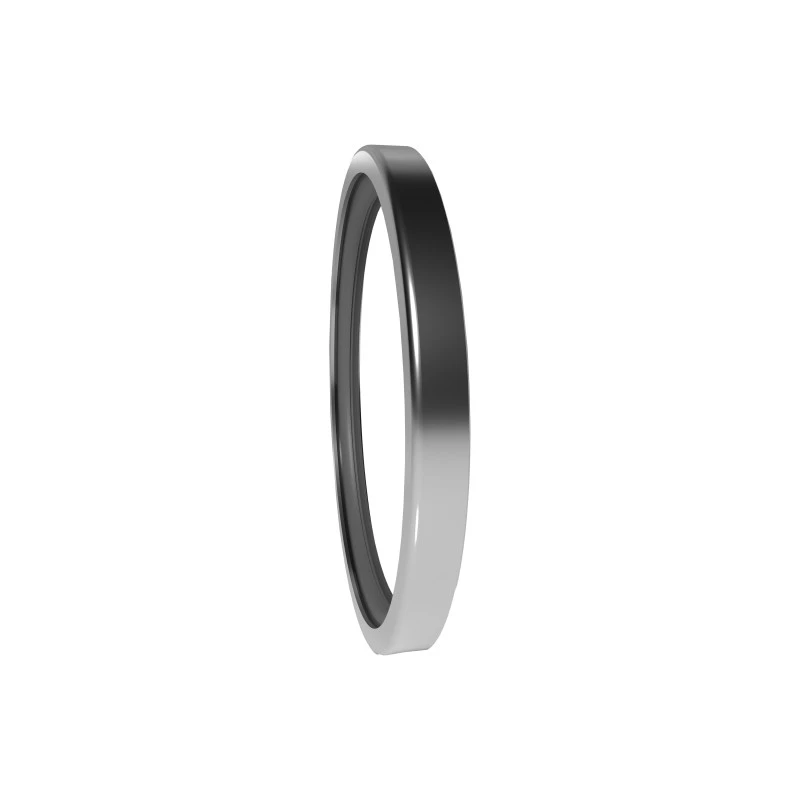

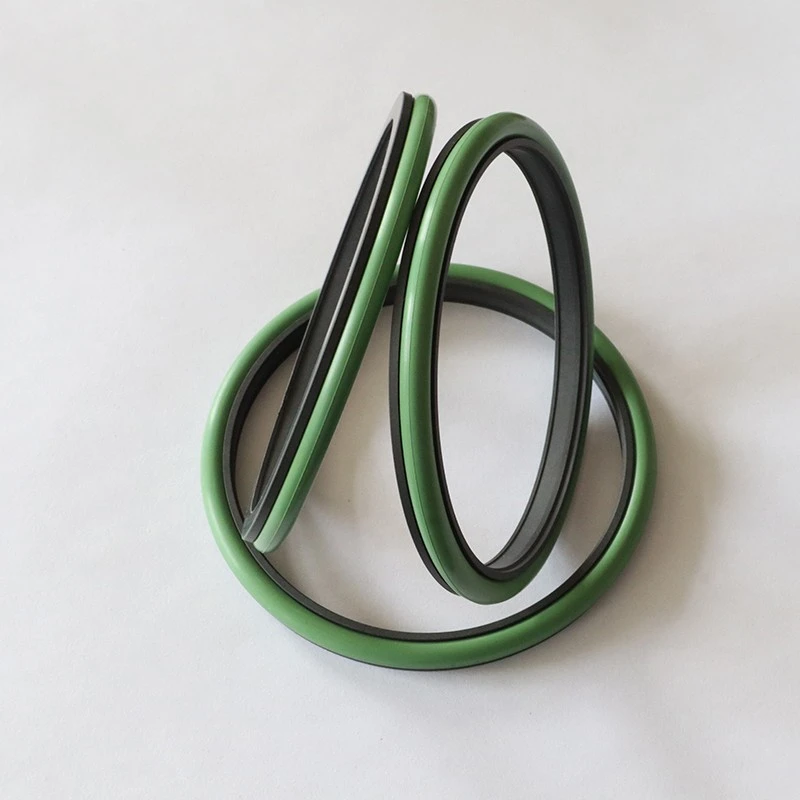

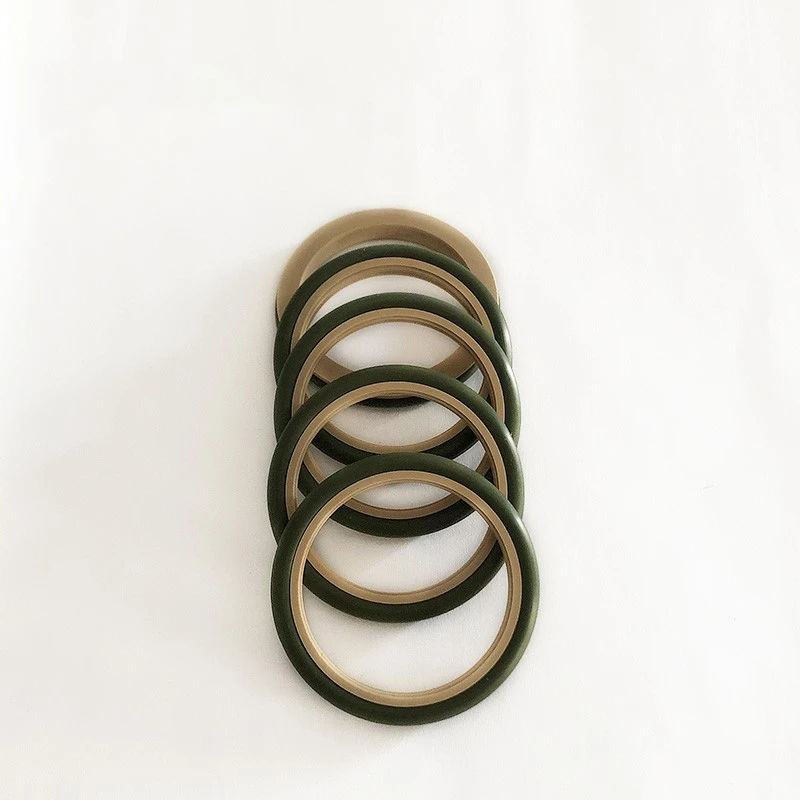

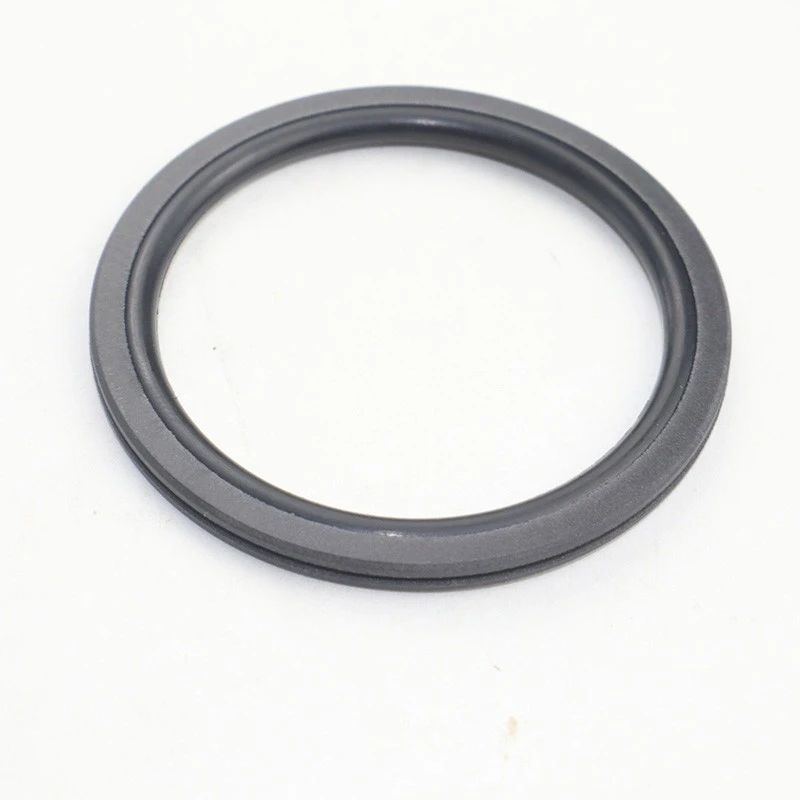

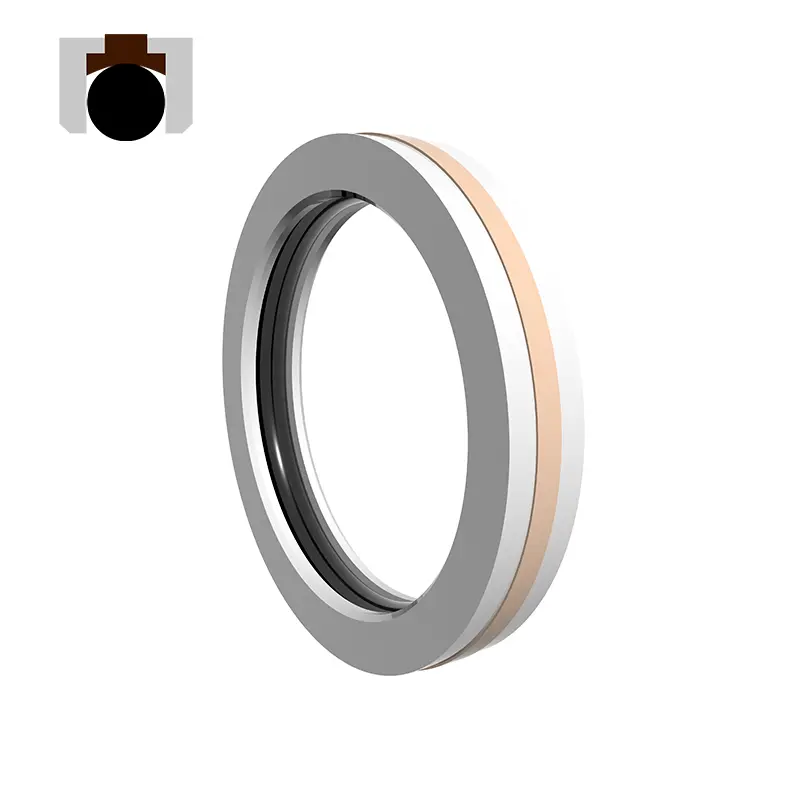

Séria RC2051 používa na jednosmerné tesnenie kombináciu vyplnených tesniacich krúžkov a O-krúžkov PTFE. Má nízke trenie a vysoké tesniace charakteristiky a je rozdelený na štandardný typ (RC2051-B) a vysokorýchlostný typ (RC2051-G).

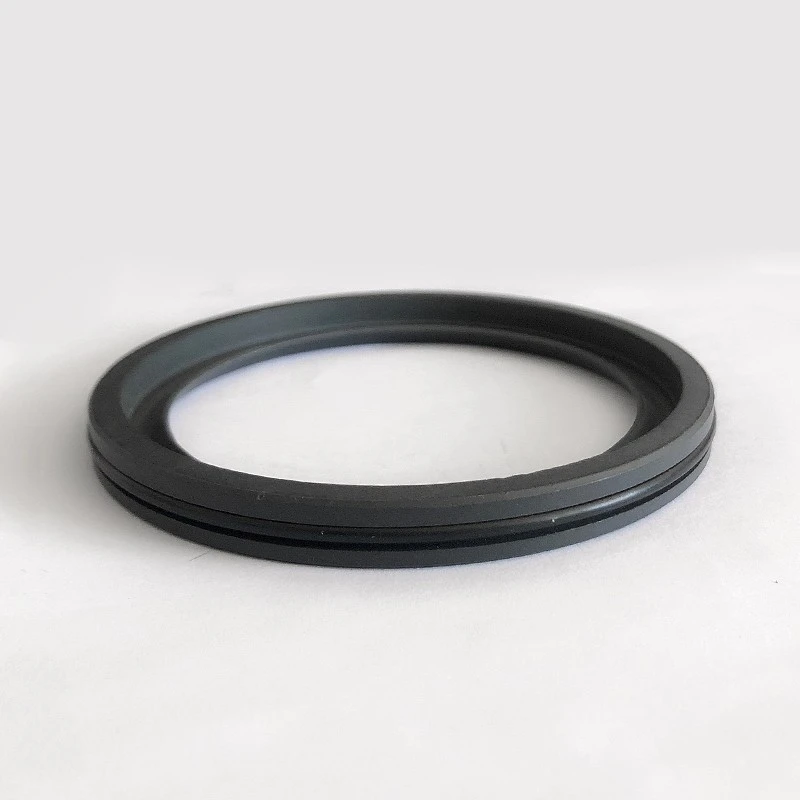

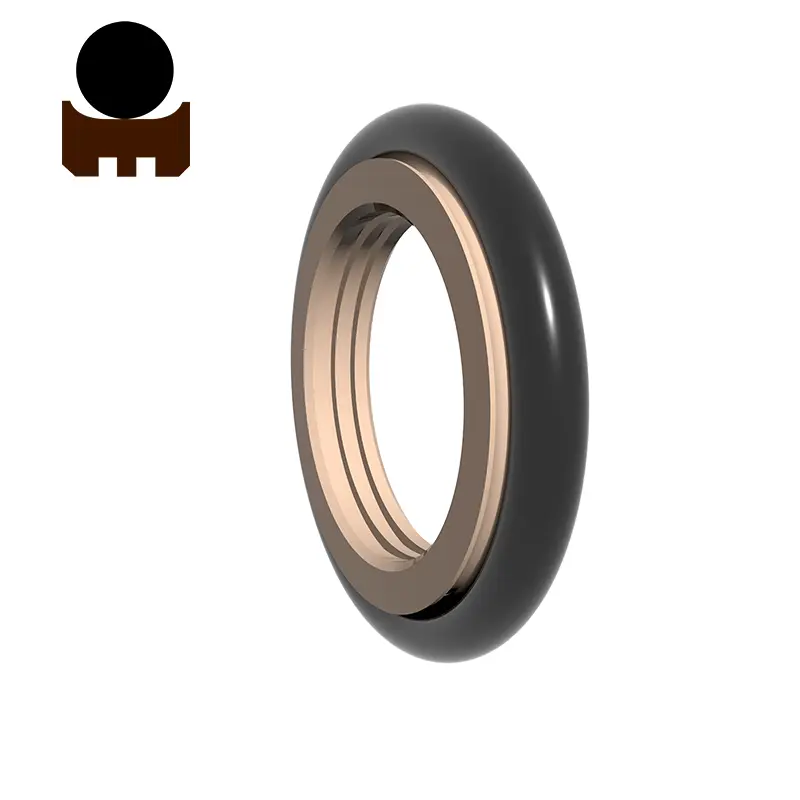

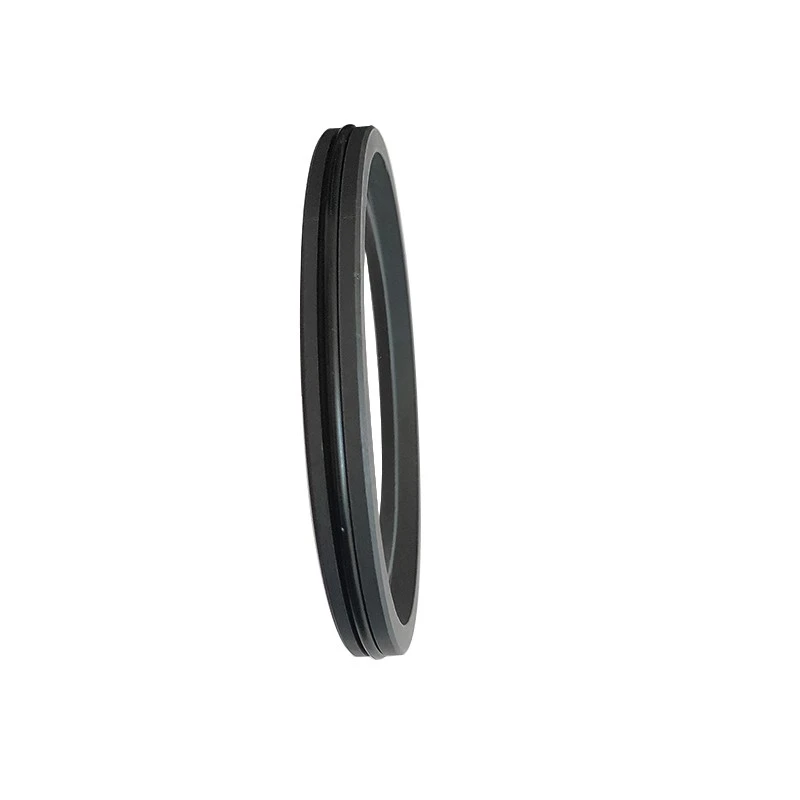

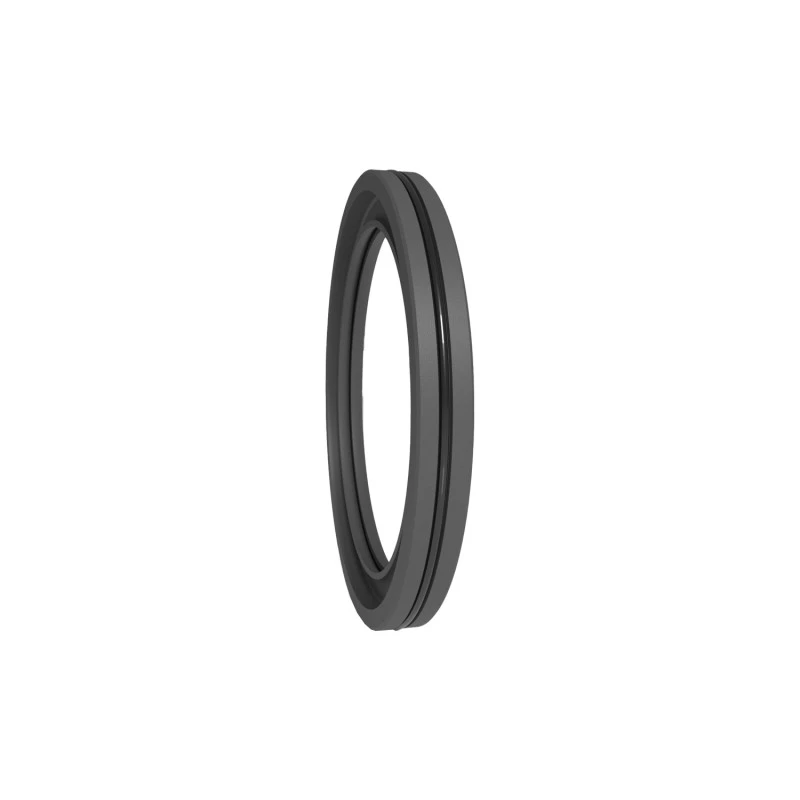

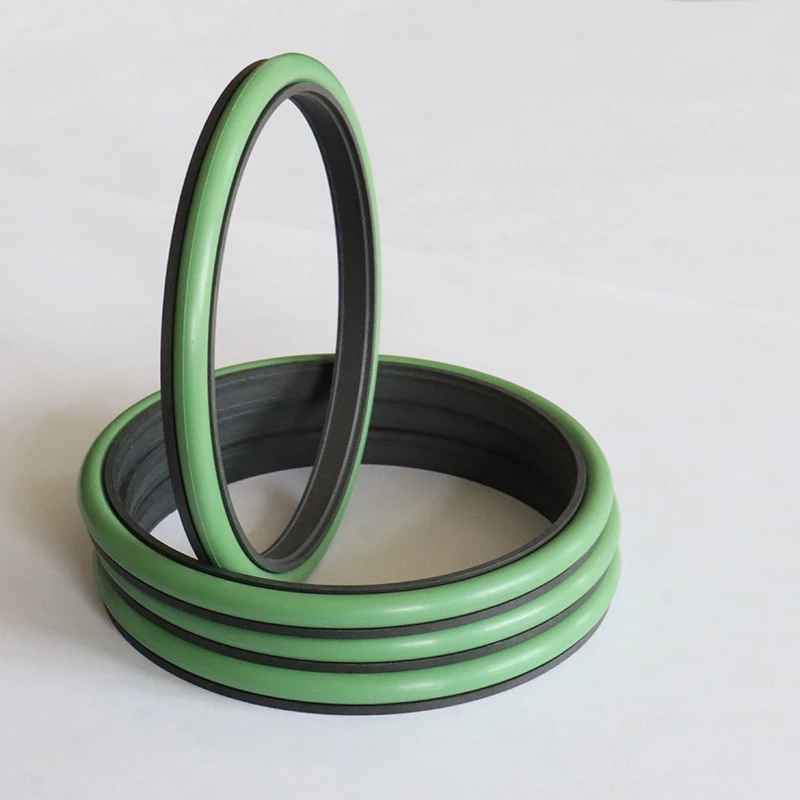

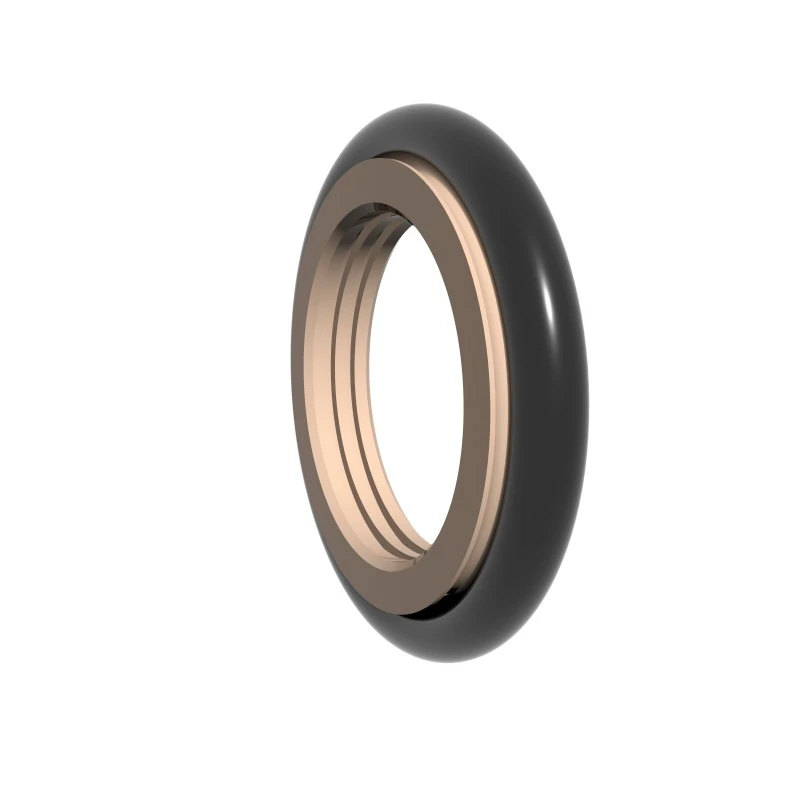

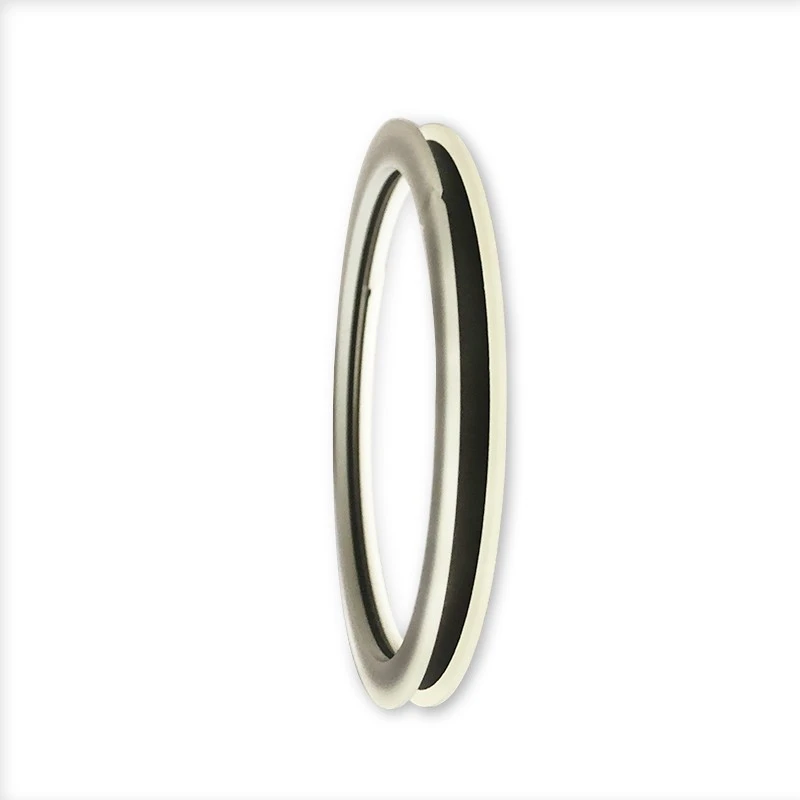

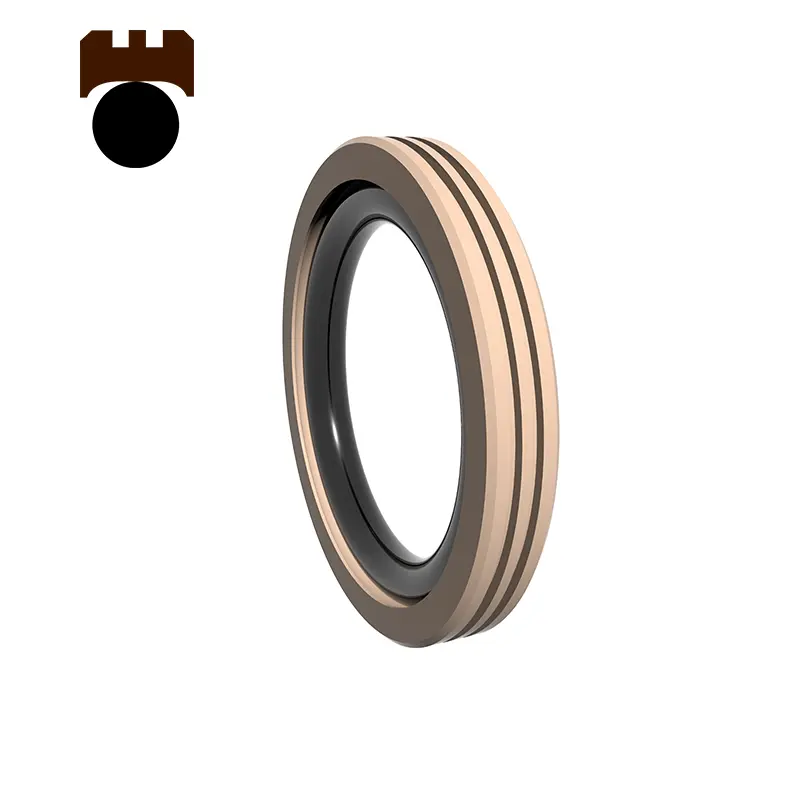

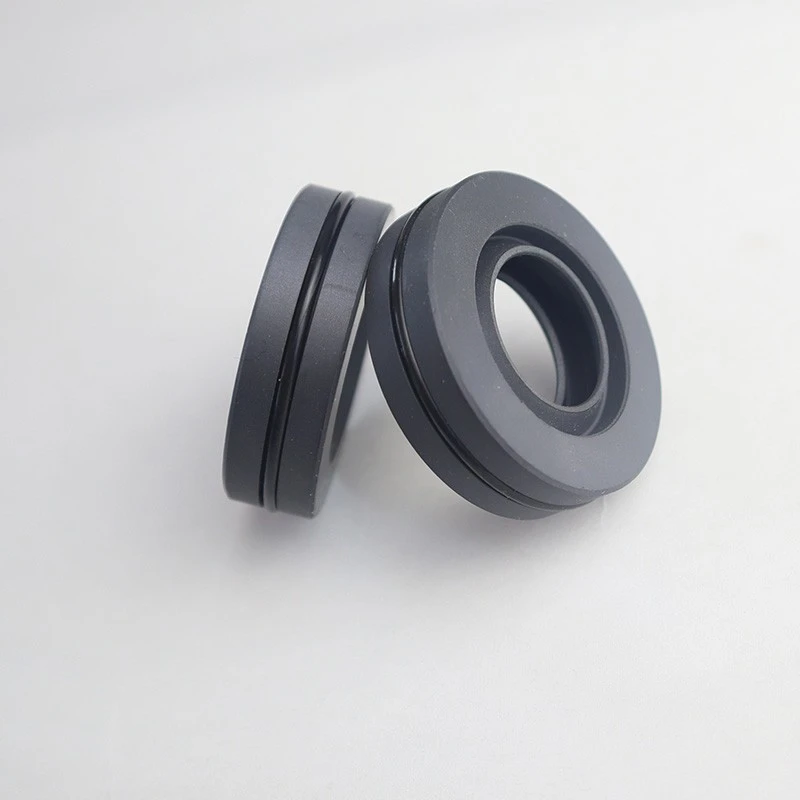

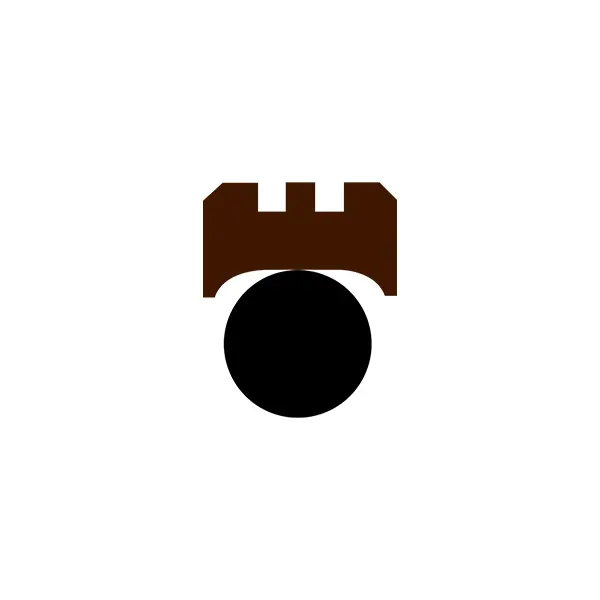

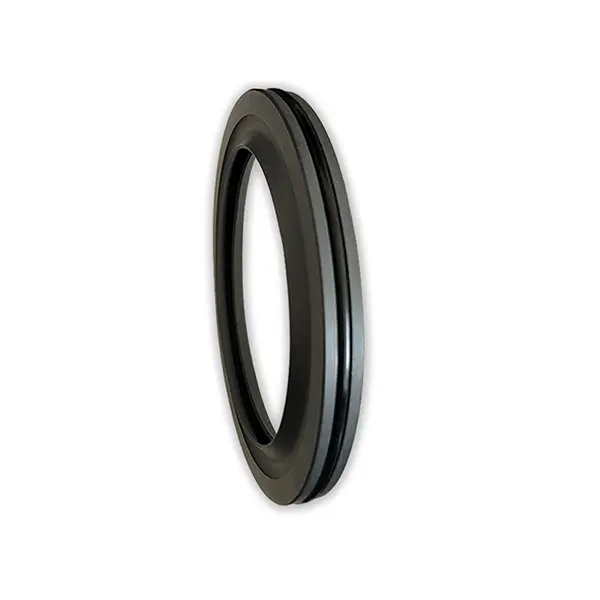

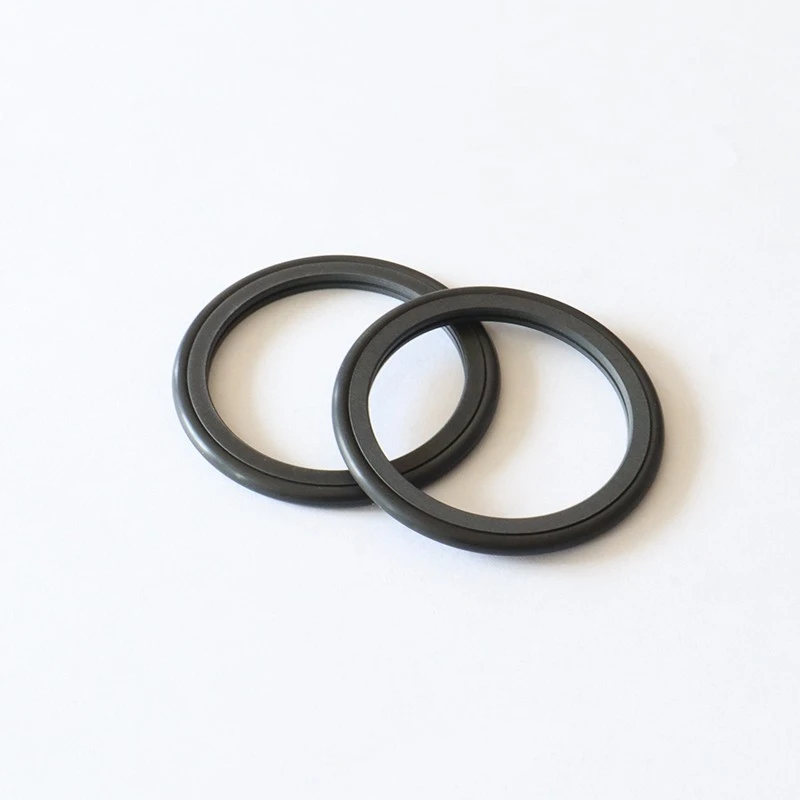

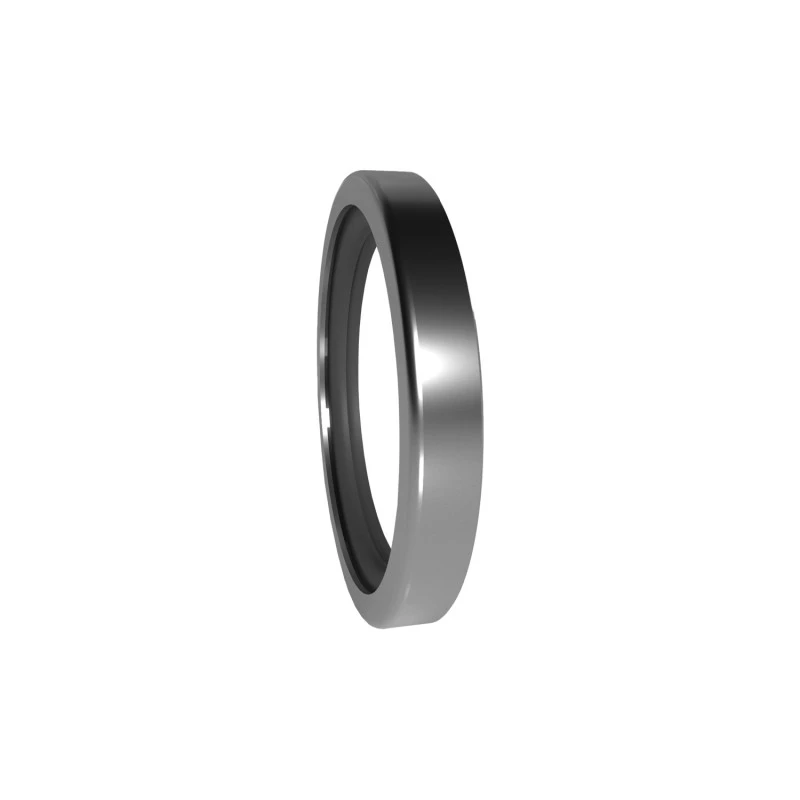

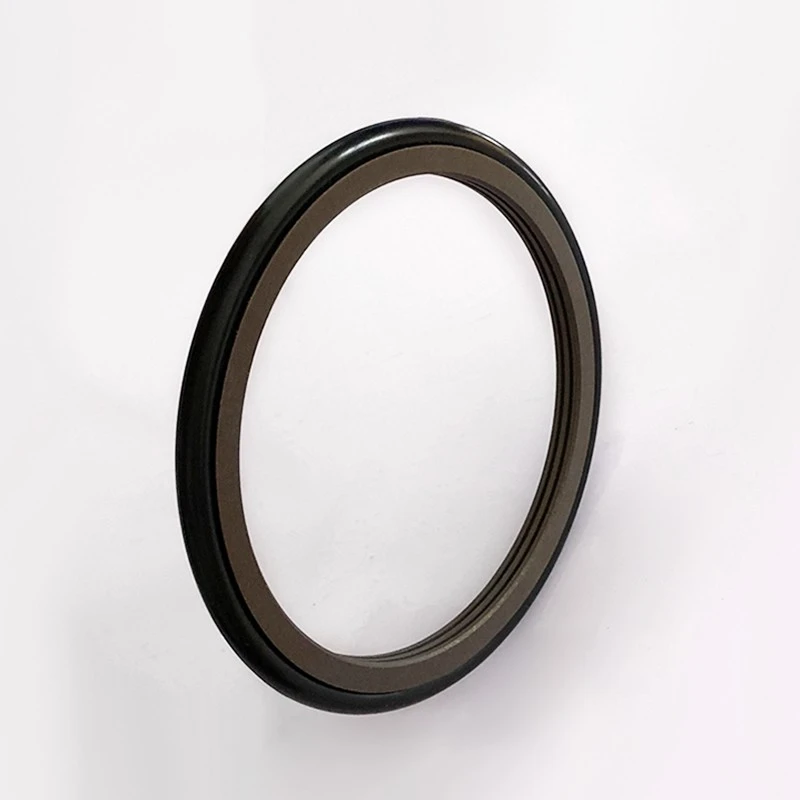

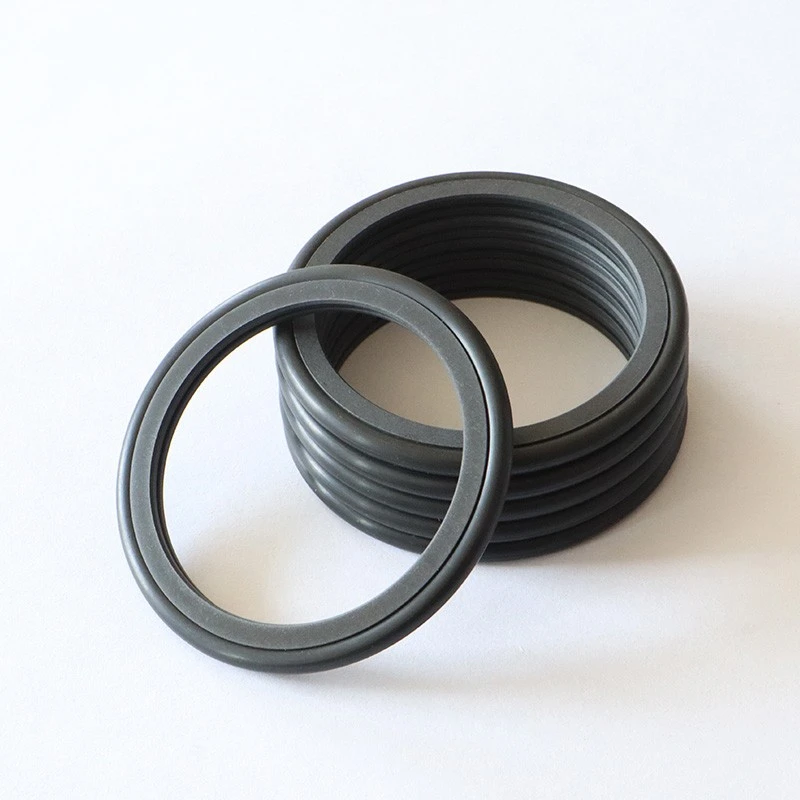

Séria RC2052 a RC2054 sú vybavené štvorcovými tesniacimi krúžkami s drážkami na skladovanie oleja, ktoré sú vhodné na hydraulické rotačné obojsmerné tesnenie. Štruktúra je kompaktná a podporuje prostredie tlaku vody.

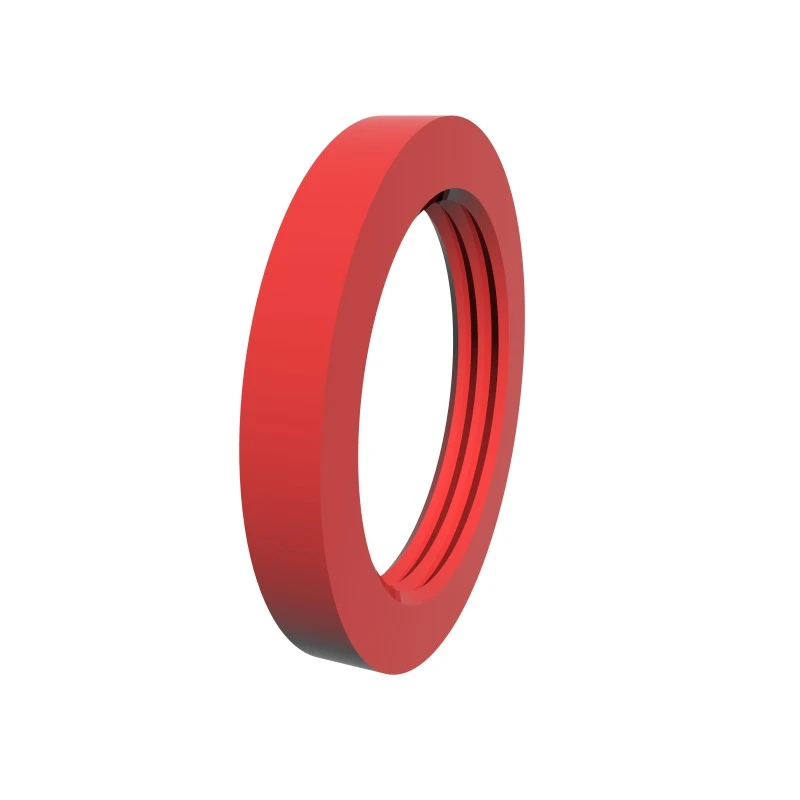

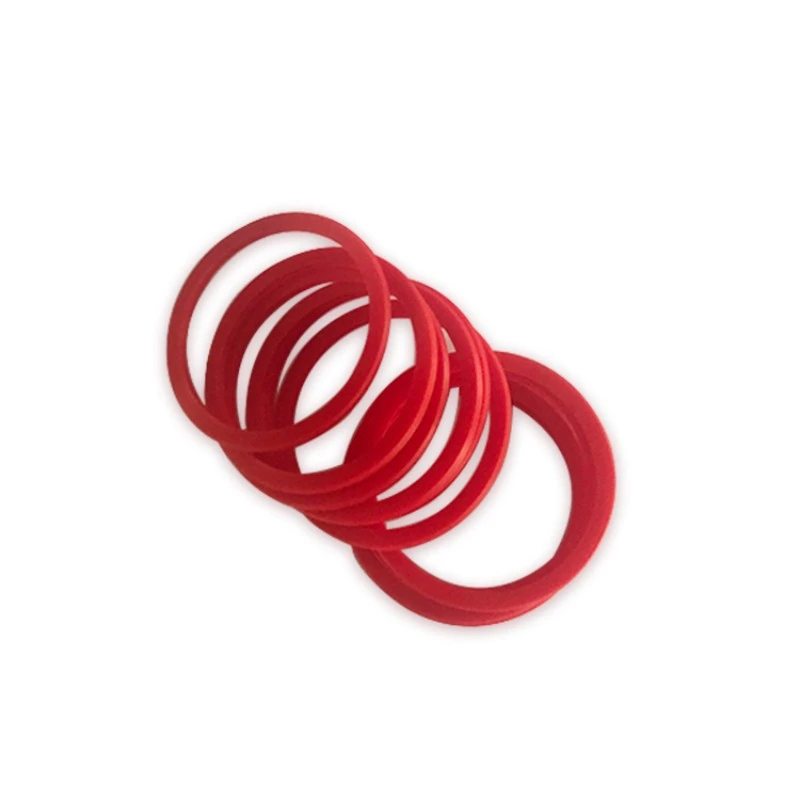

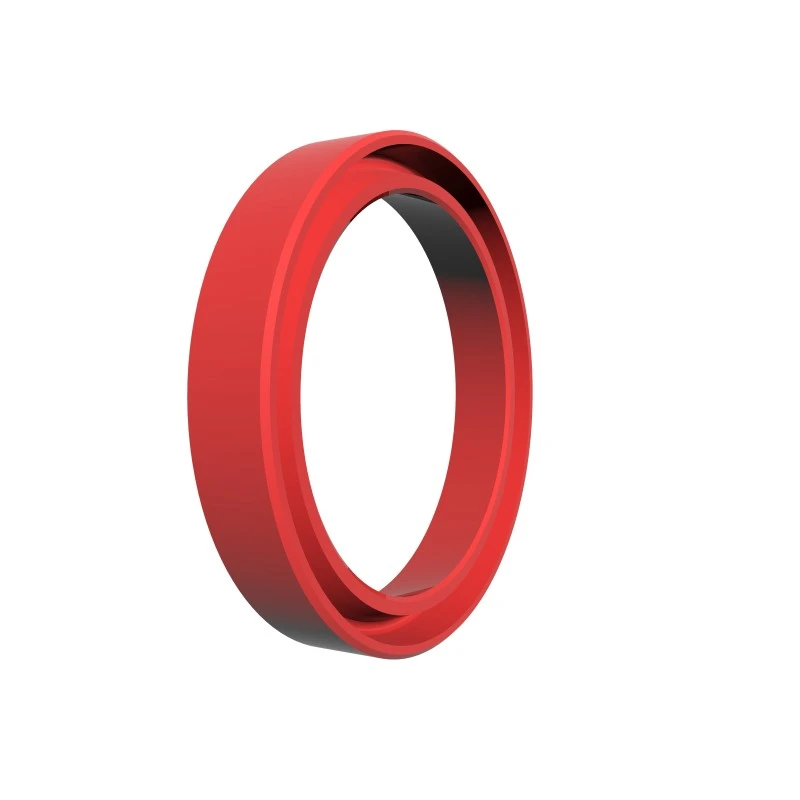

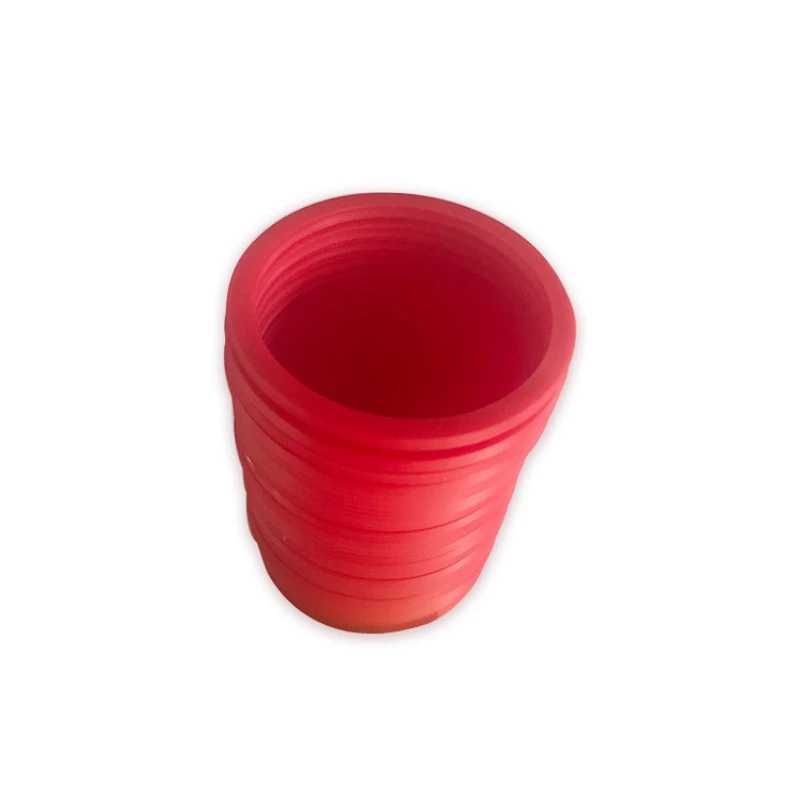

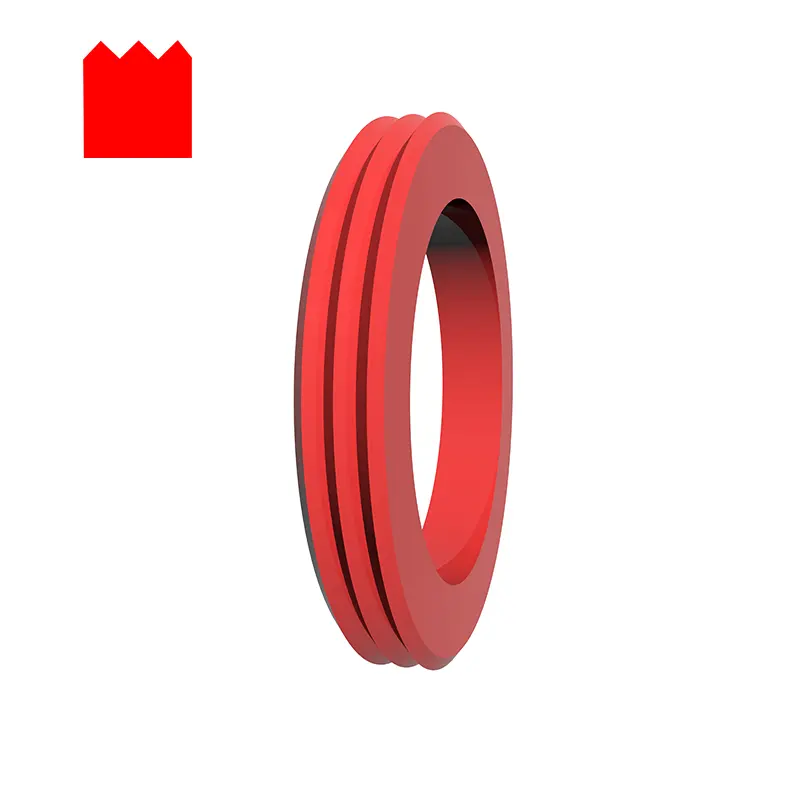

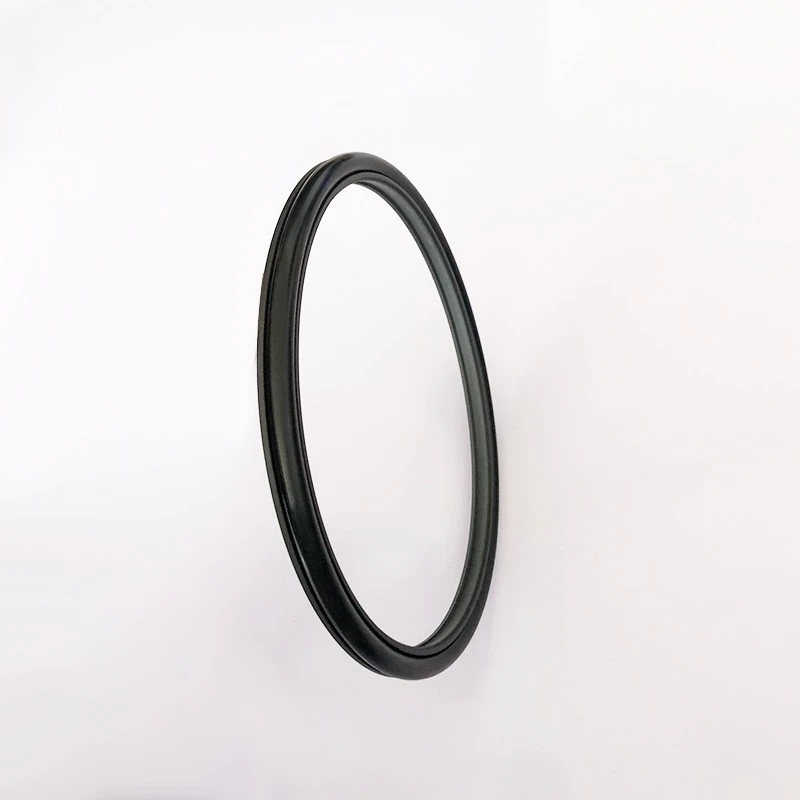

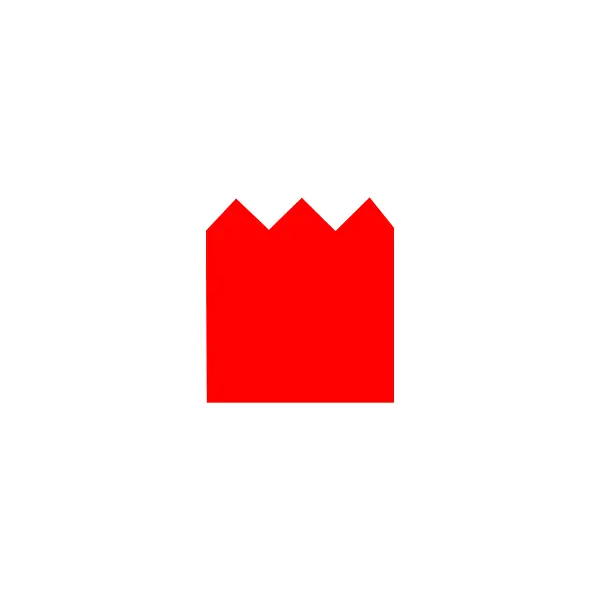

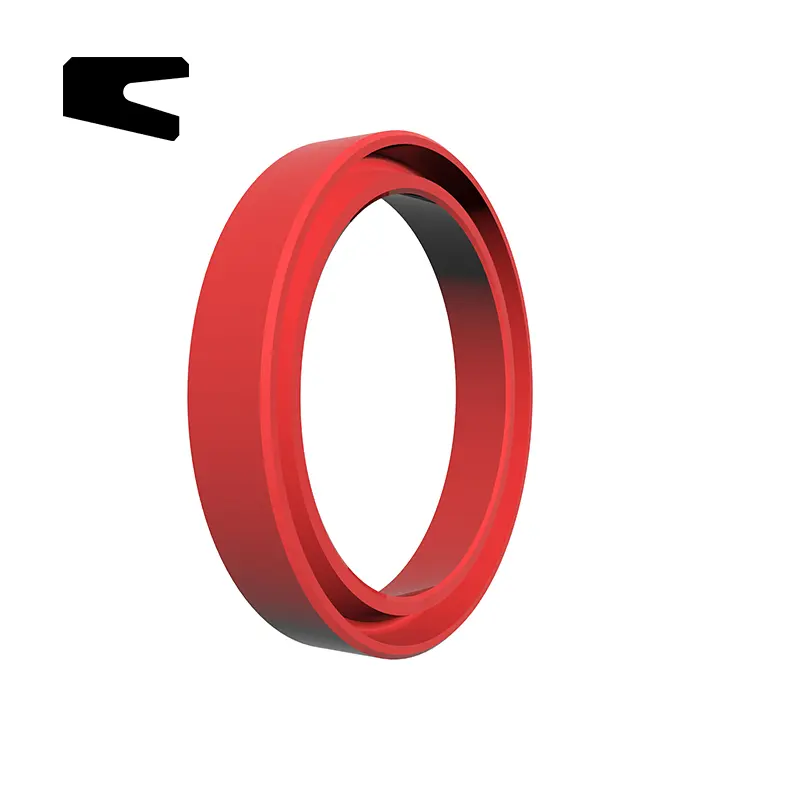

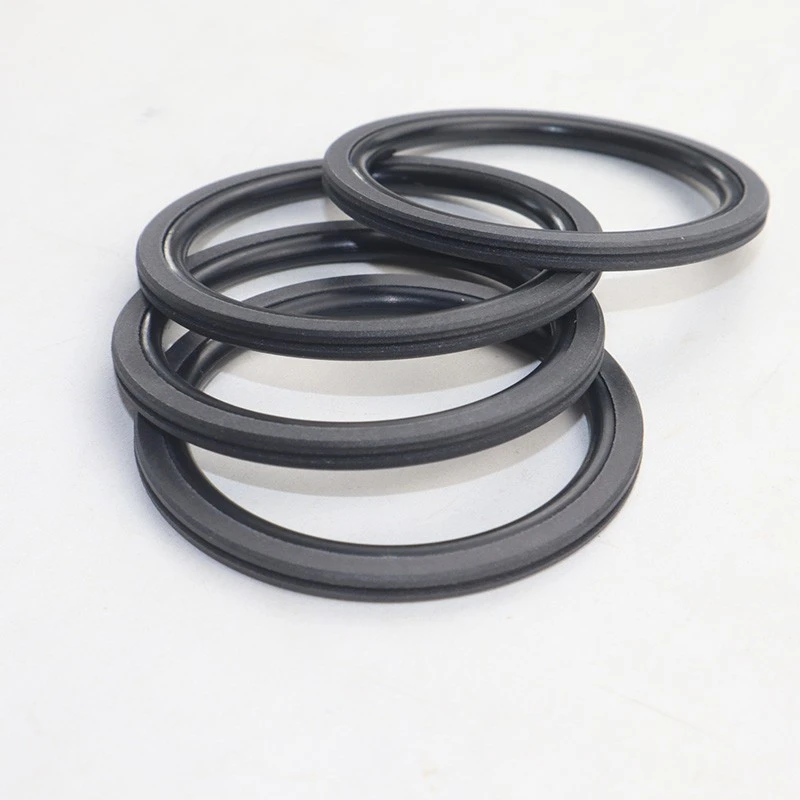

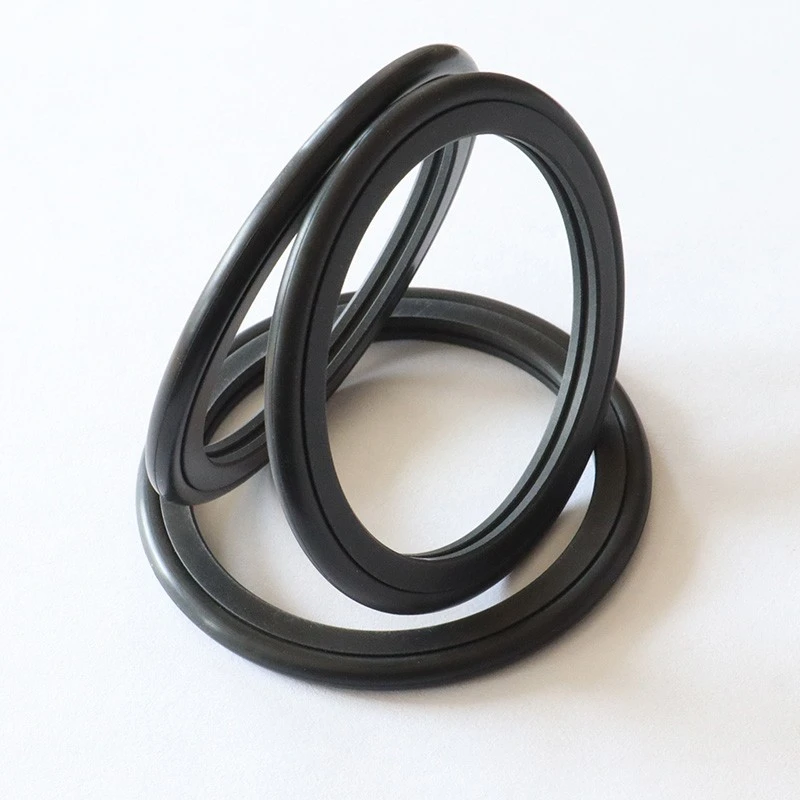

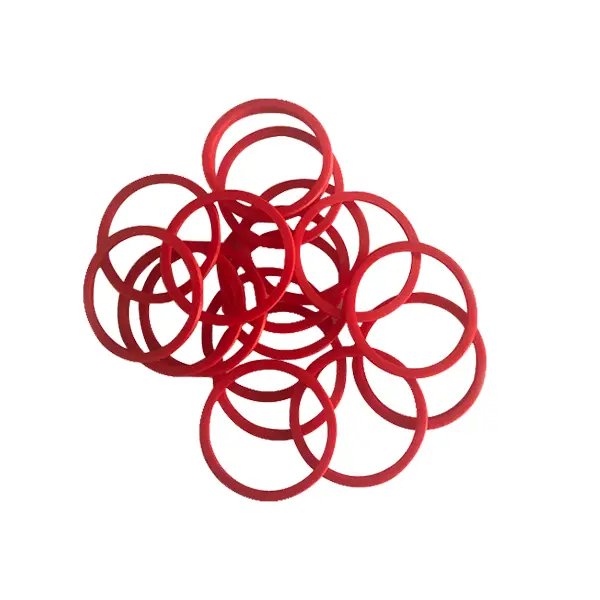

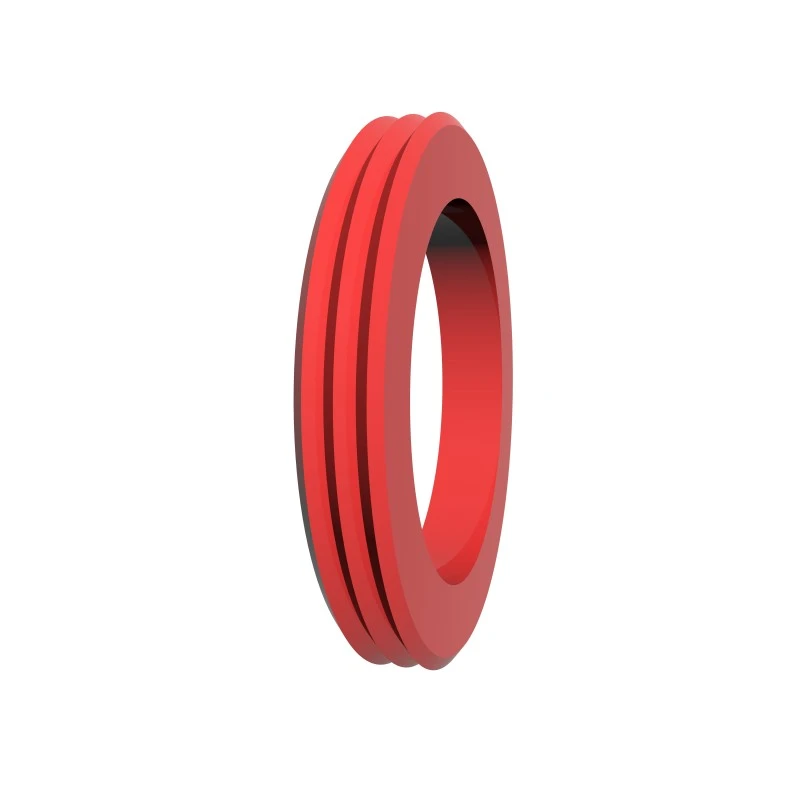

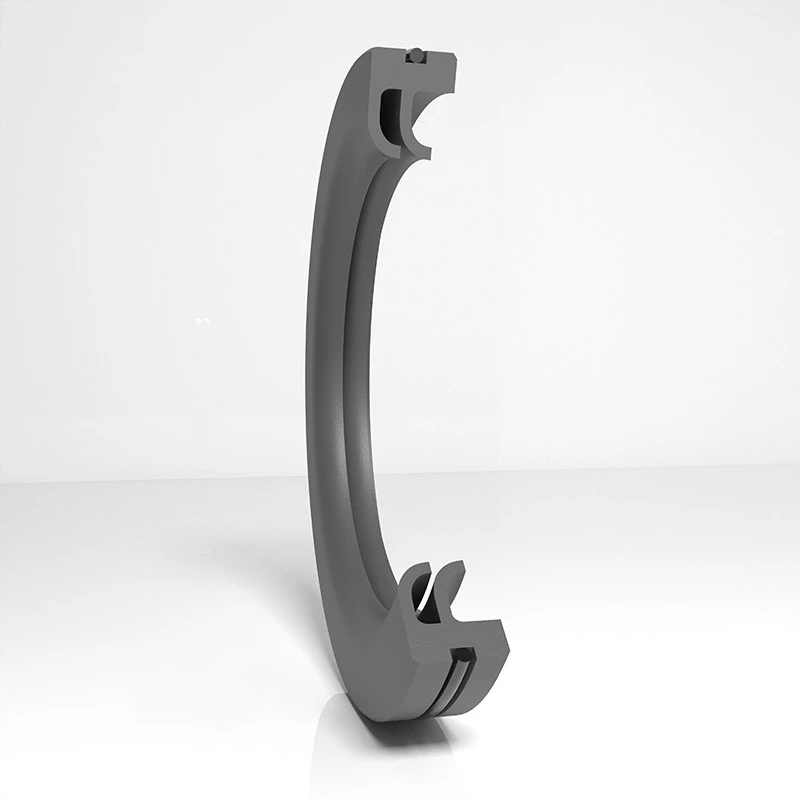

Séria RCX17 a RCX18 sú vyrobené z vysoko výkonných materiálov PU, pričom pre ľahkú inštaláciu sa dizajn prierezu zhove. Sú vhodné na rotačný hriadeľ a rotačné tesnenie otvoru a dizajn drážky je zameniteľná.

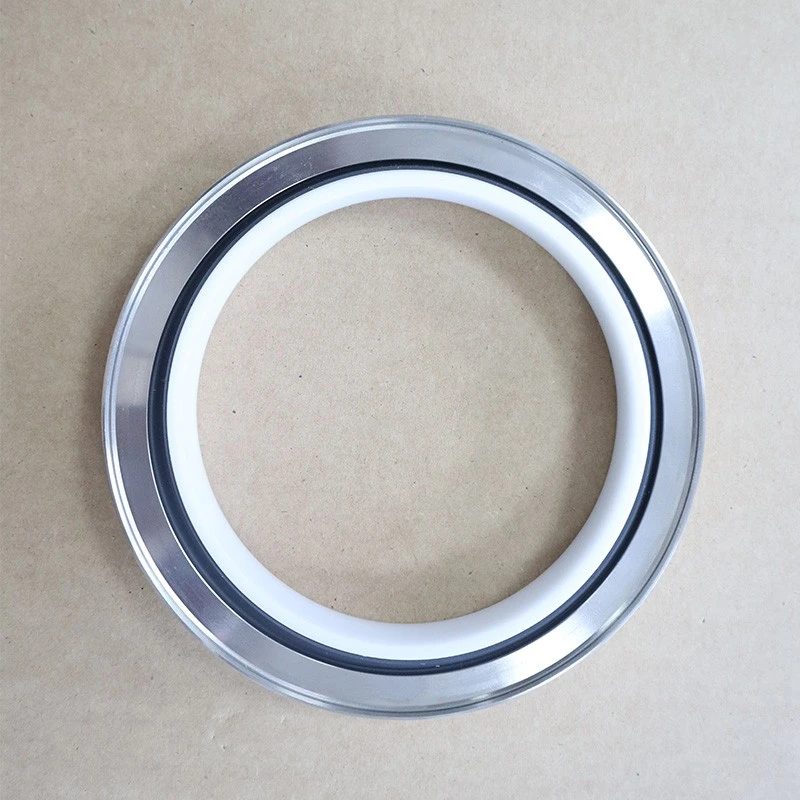

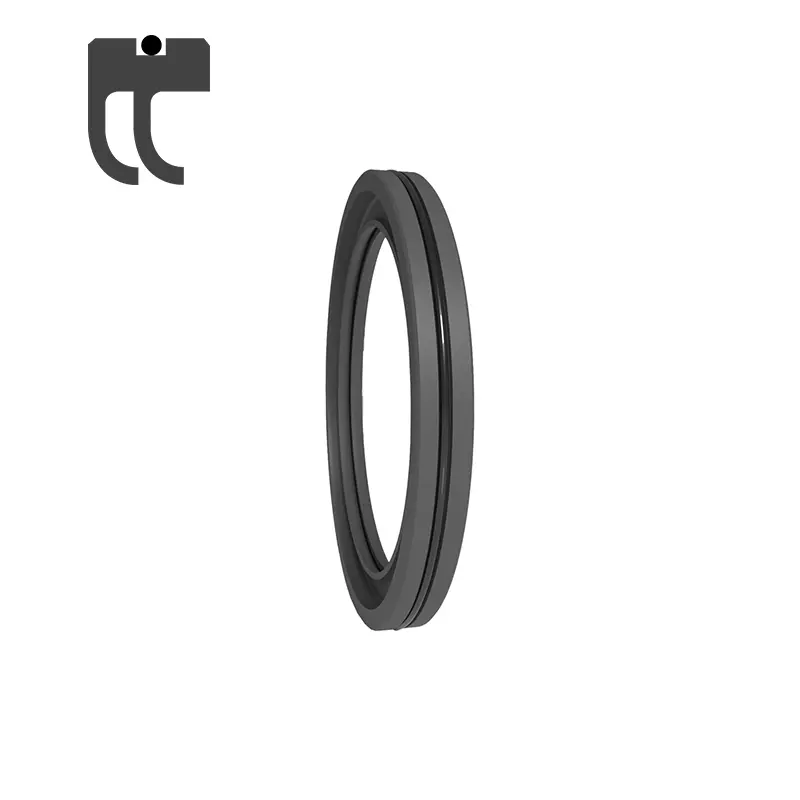

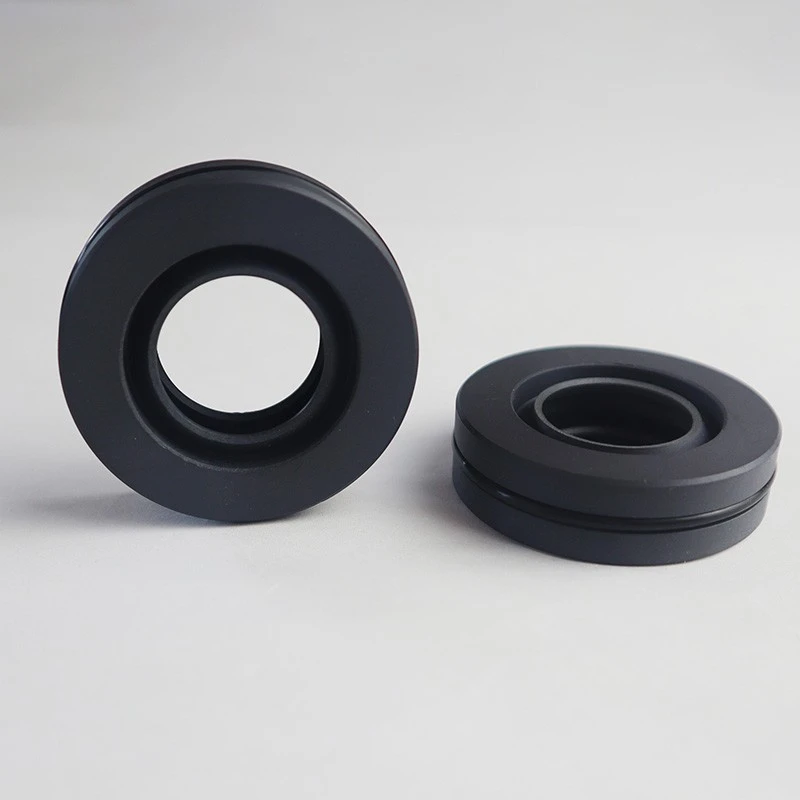

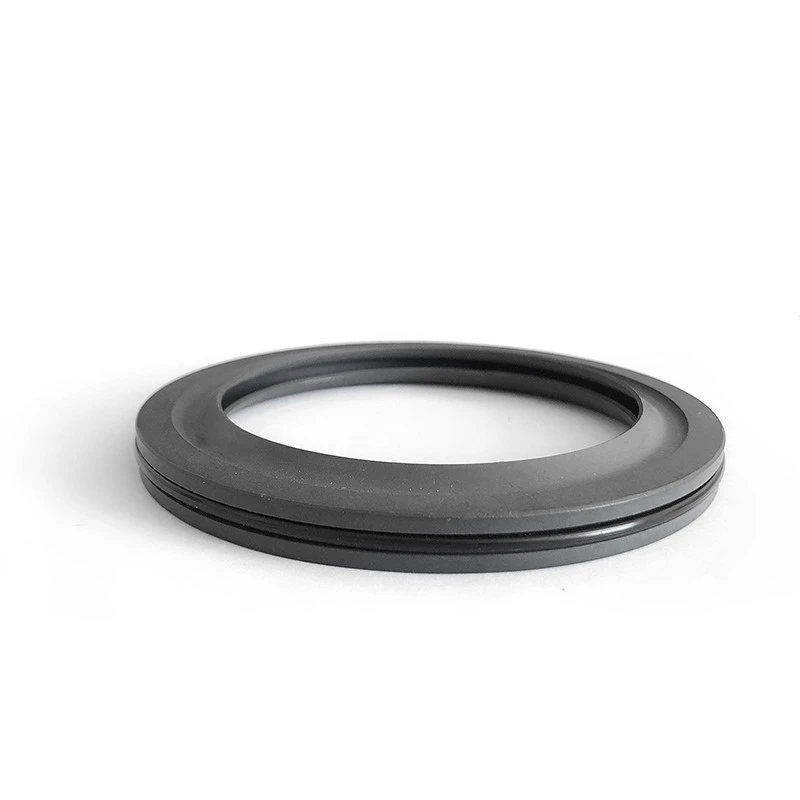

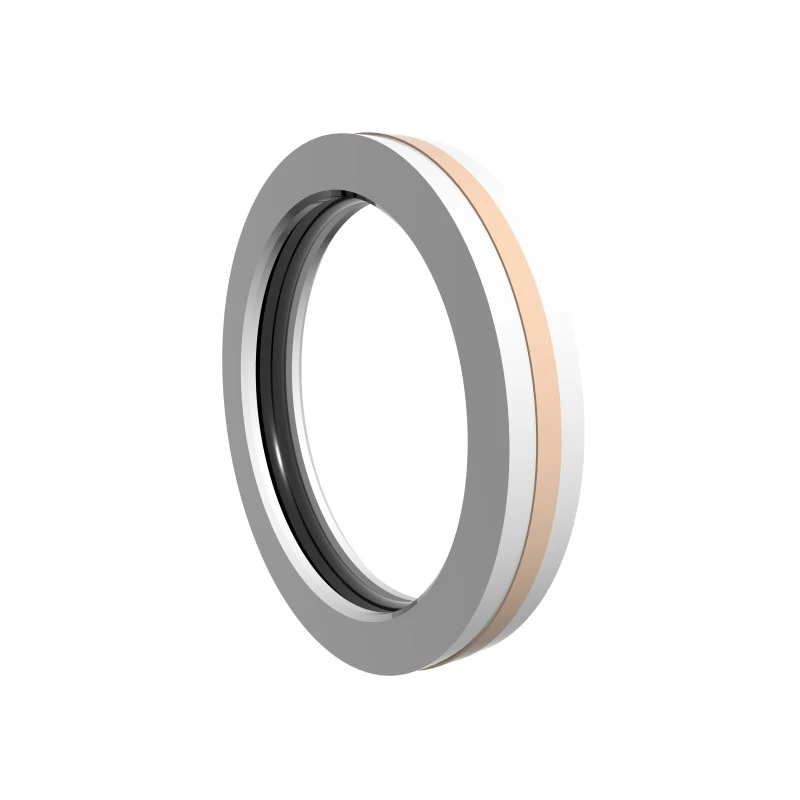

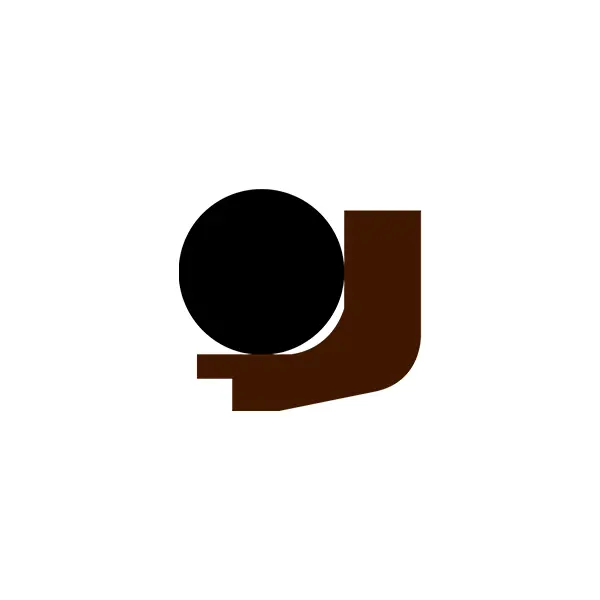

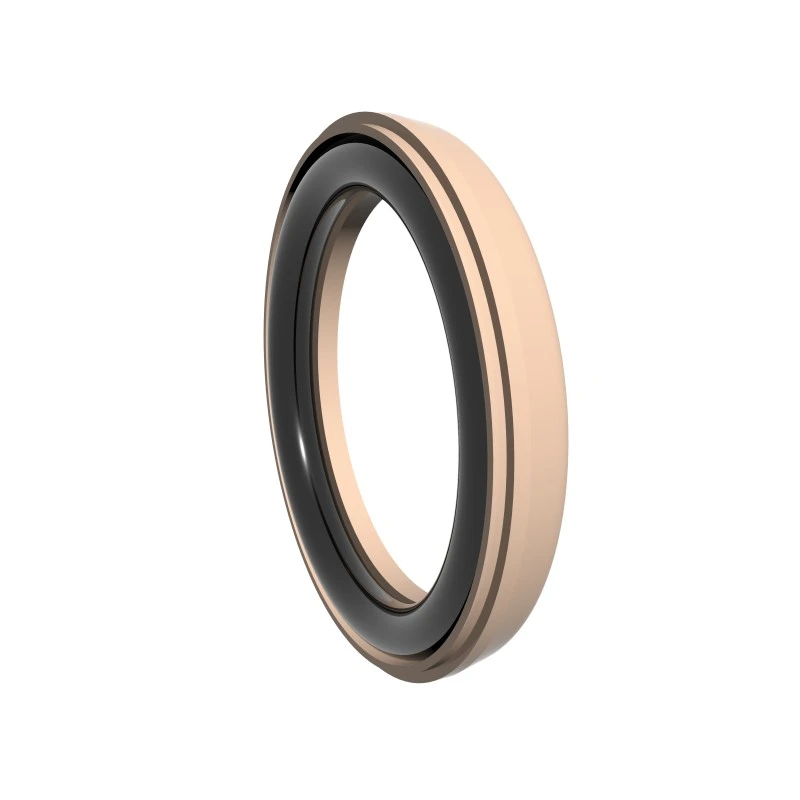

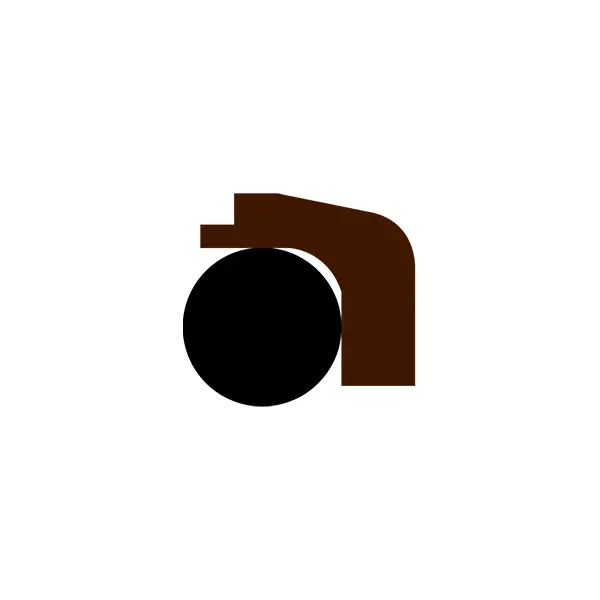

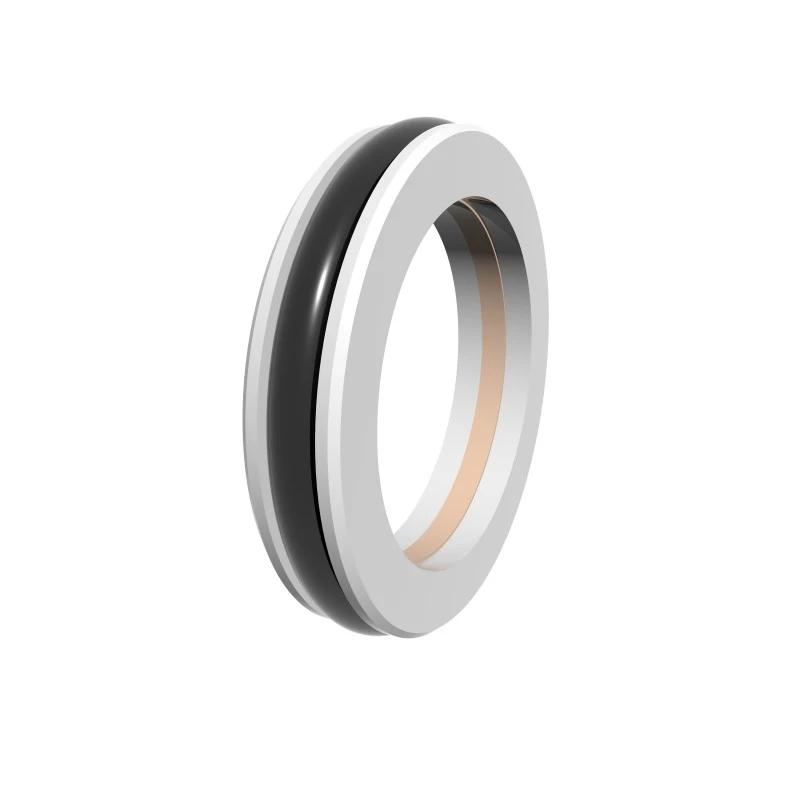

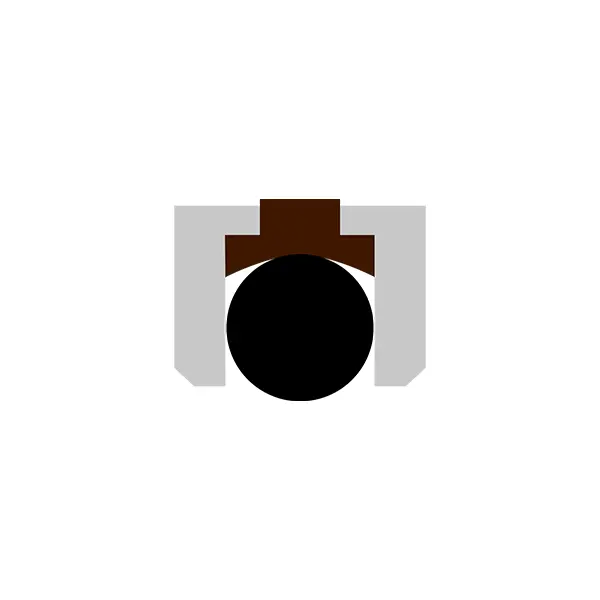

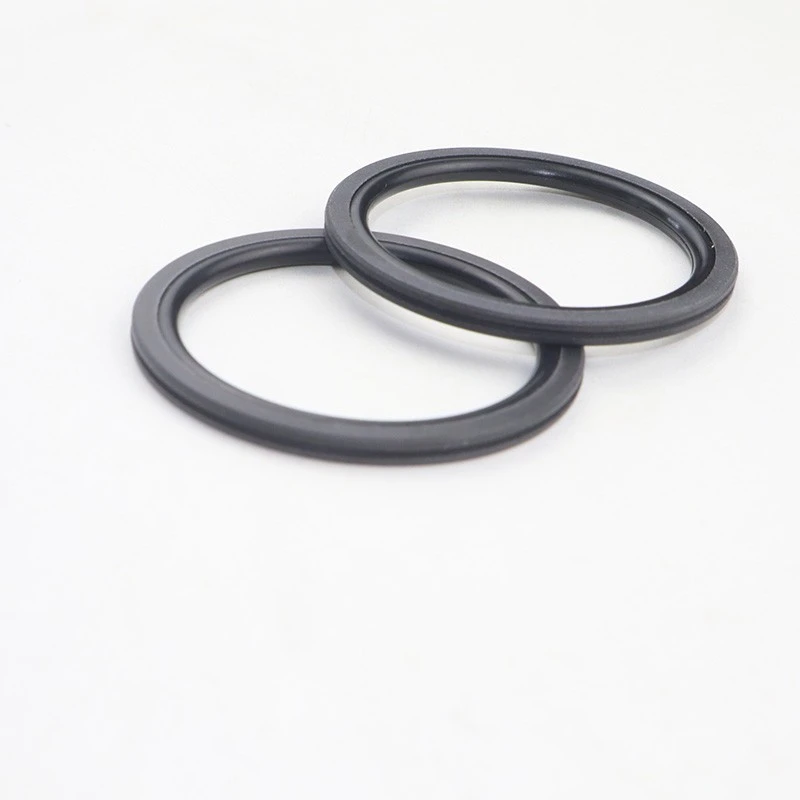

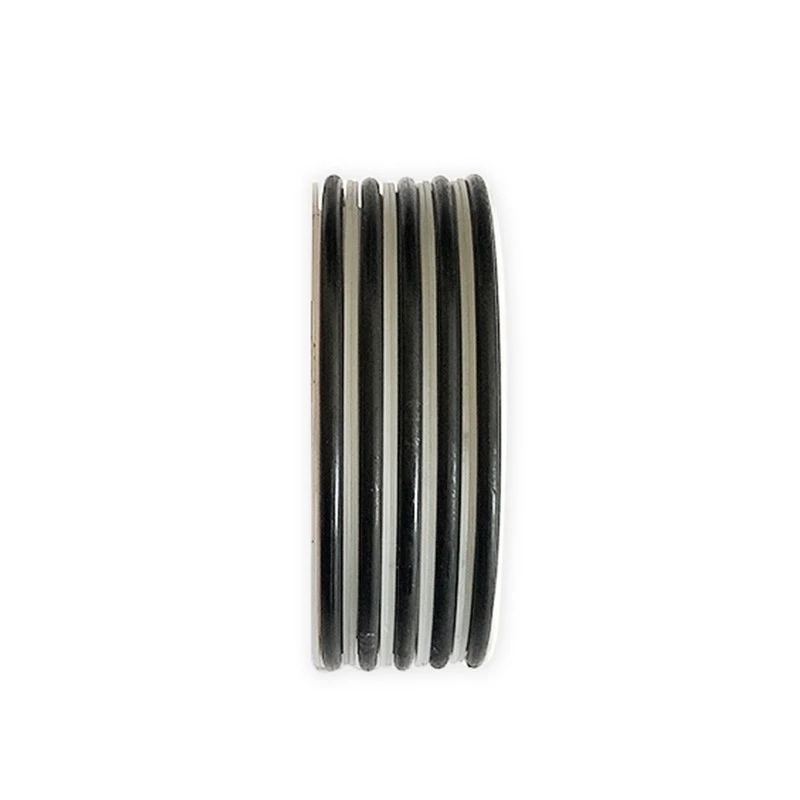

Séria RDI a RDA sa skladá z tesniacich kruhov PTFE, plastových kruhov v tvare L a O-krúžkov, ktoré sú vhodné pre vysokorýchlostné, nízkorýchlostné, rotujúce obojsmerné tesnenie, vysokotlakový odpor, nízke trenie a dlhá životnosť.

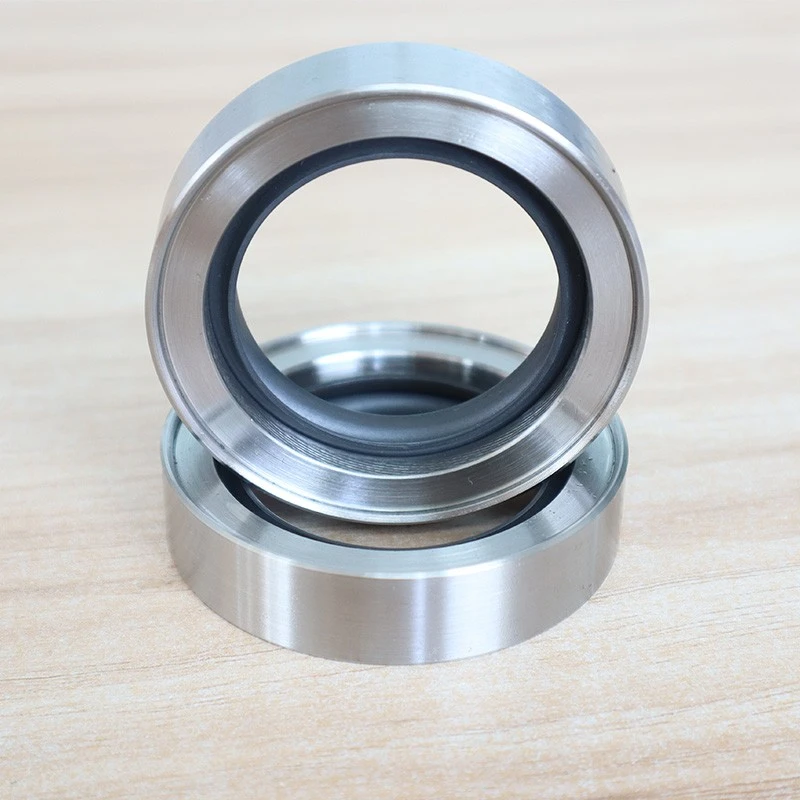

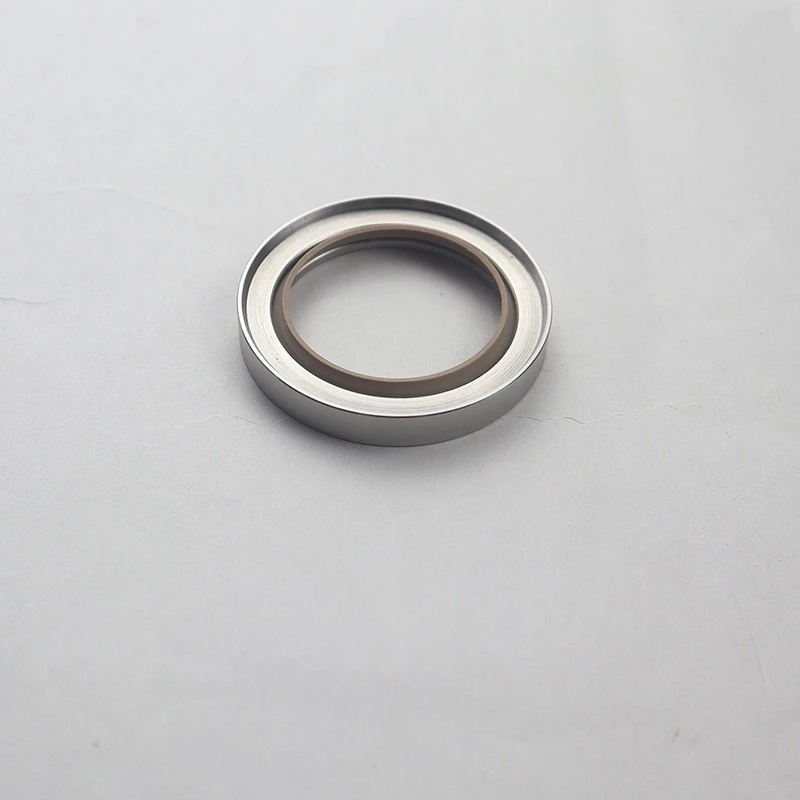

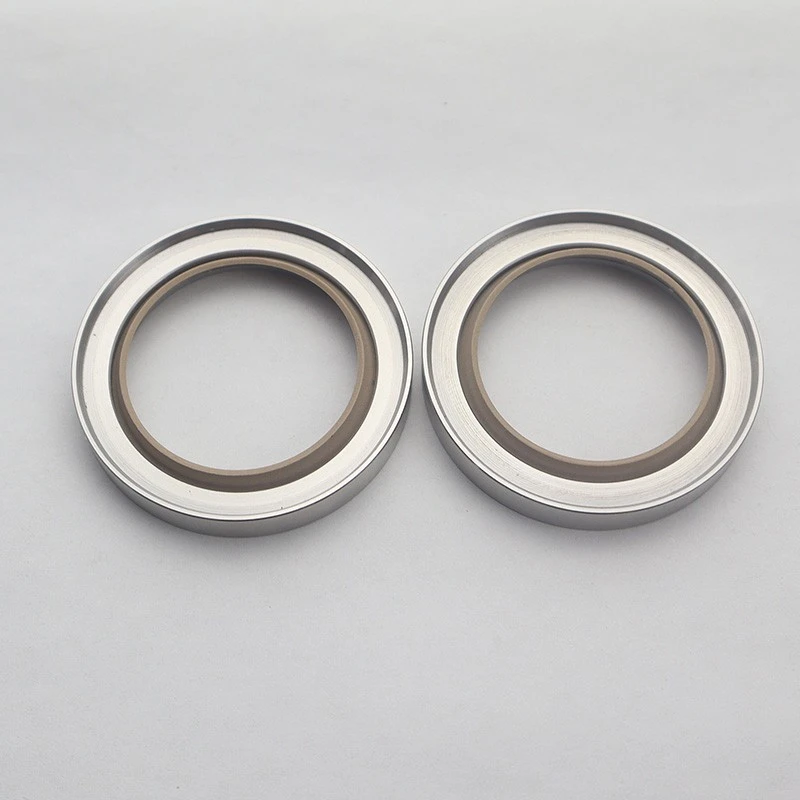

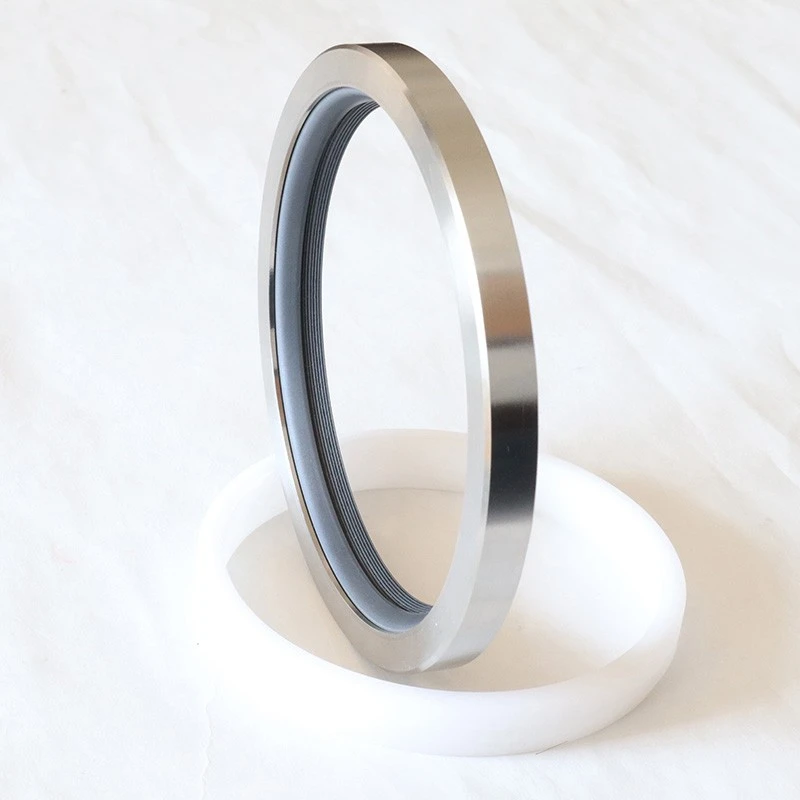

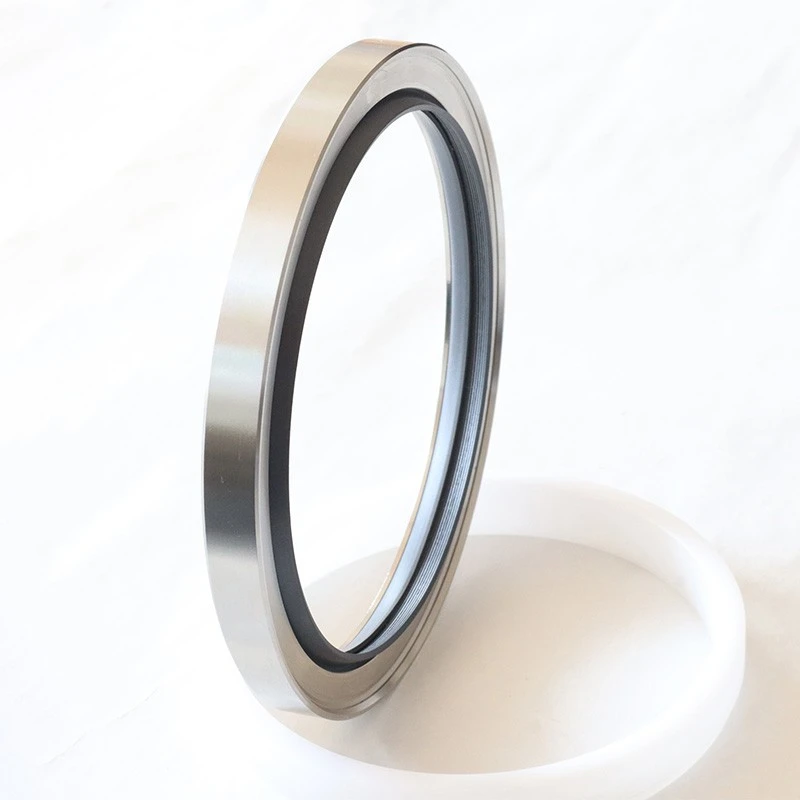

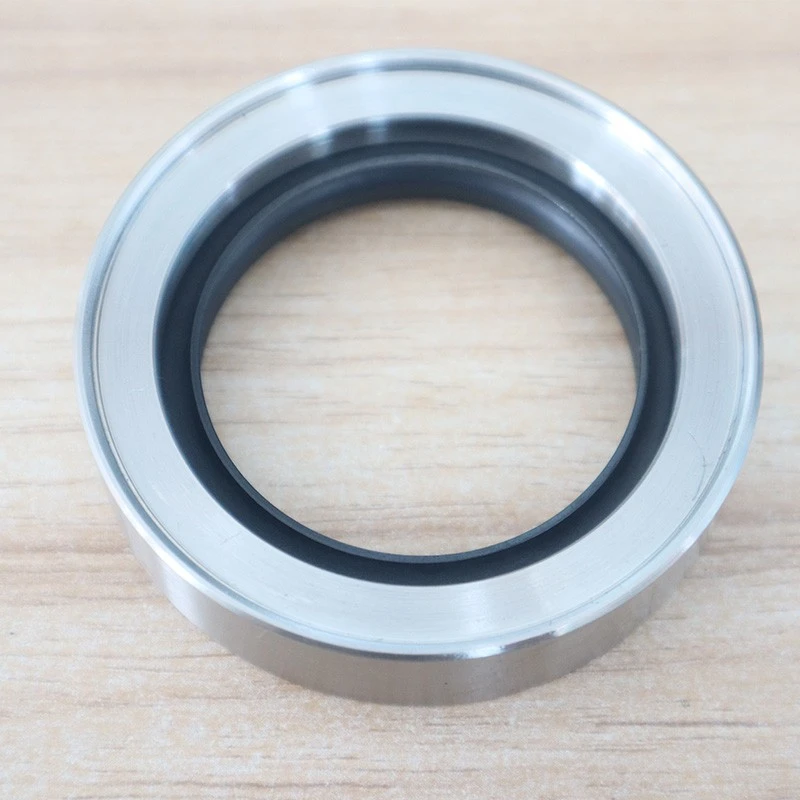

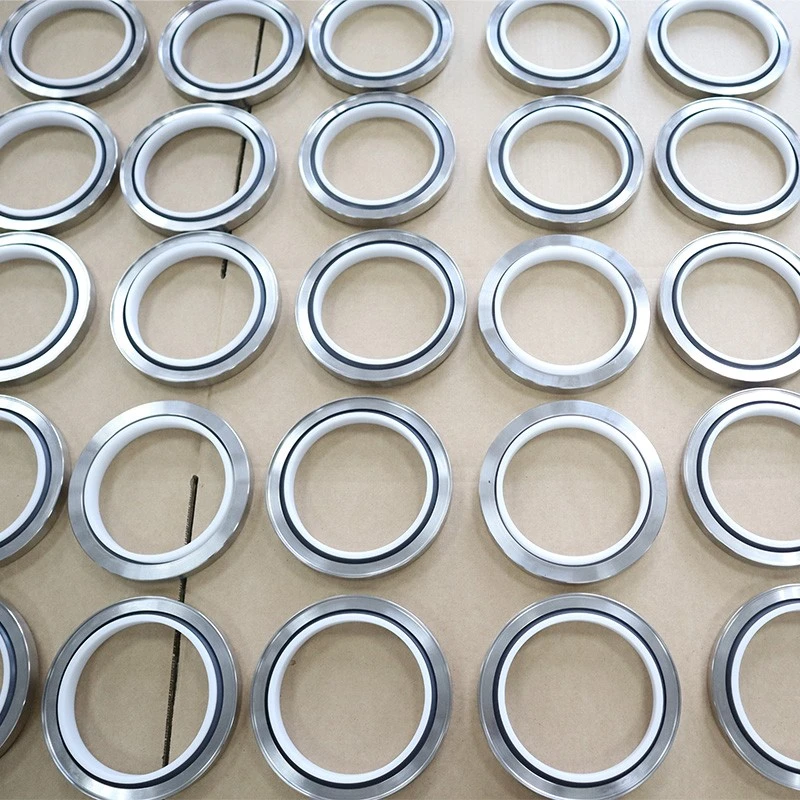

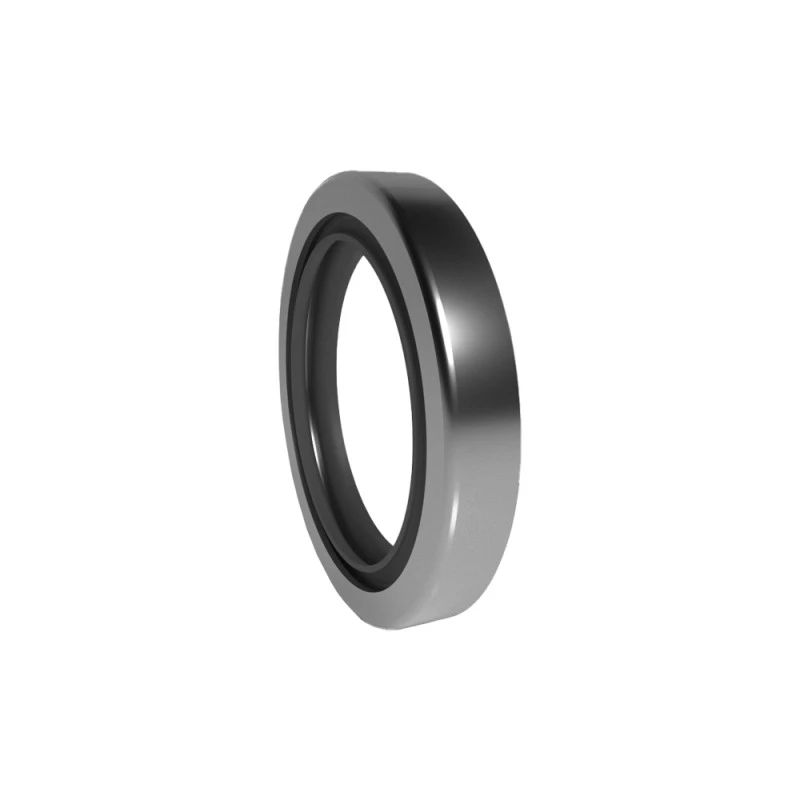

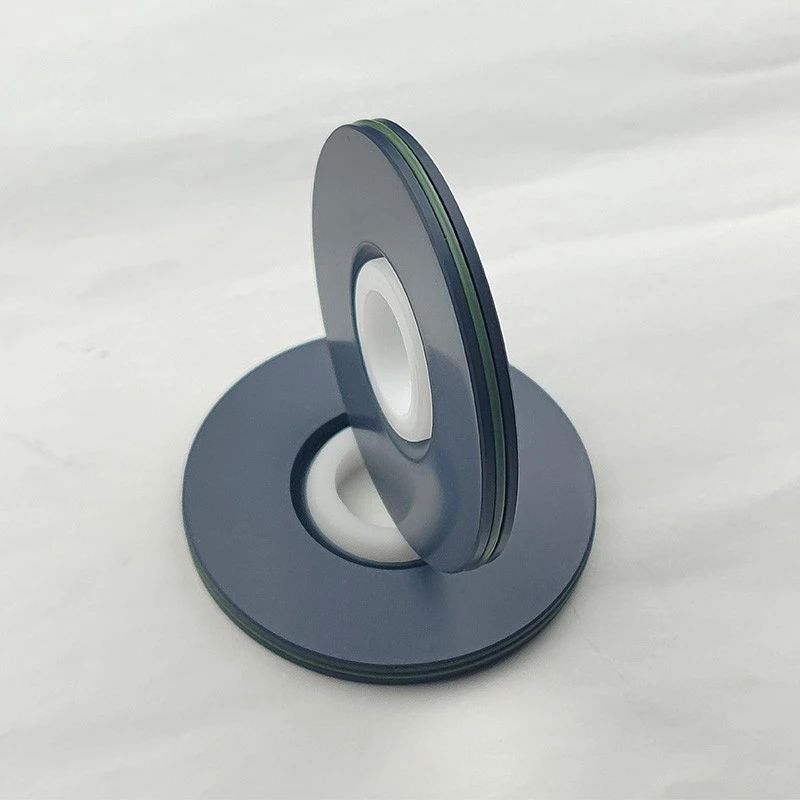

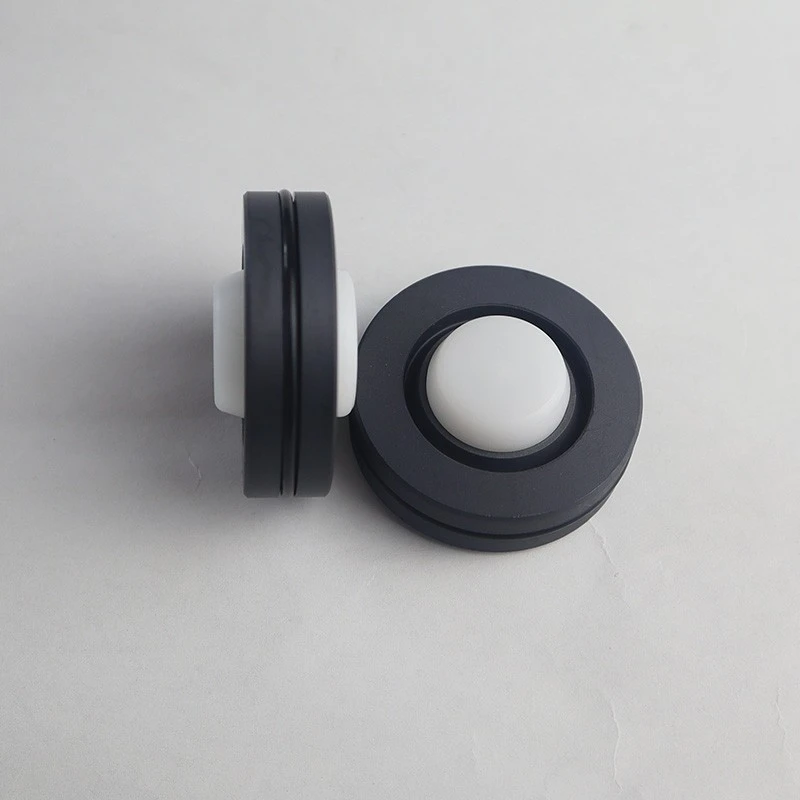

Power olej RCS Series PTFE obsahuje kovovú kostru a tesniaci pery PTFE, ktorá je vhodná pre zložité pracovné podmienky.

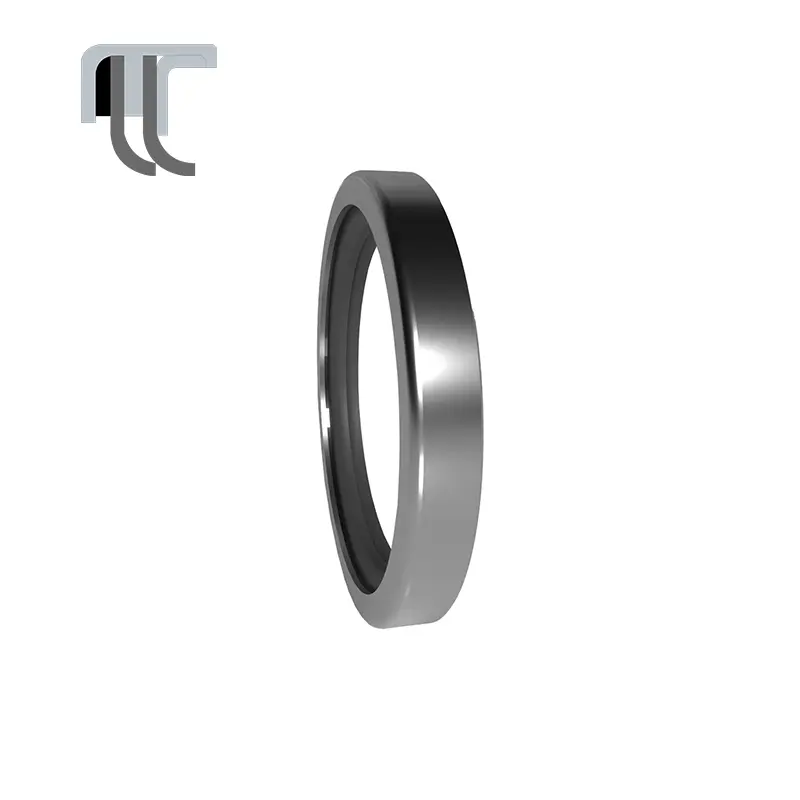

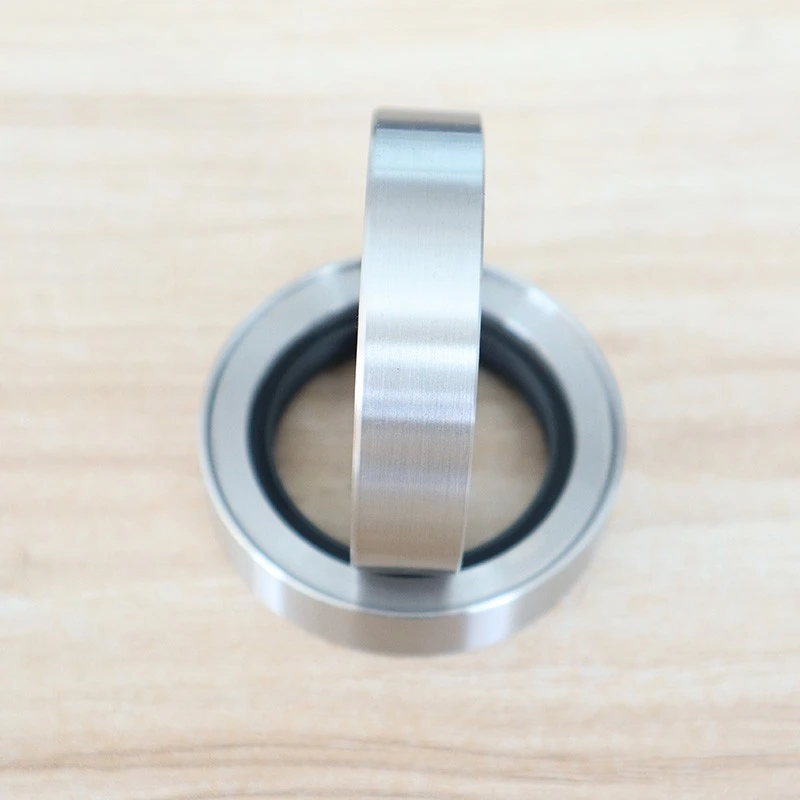

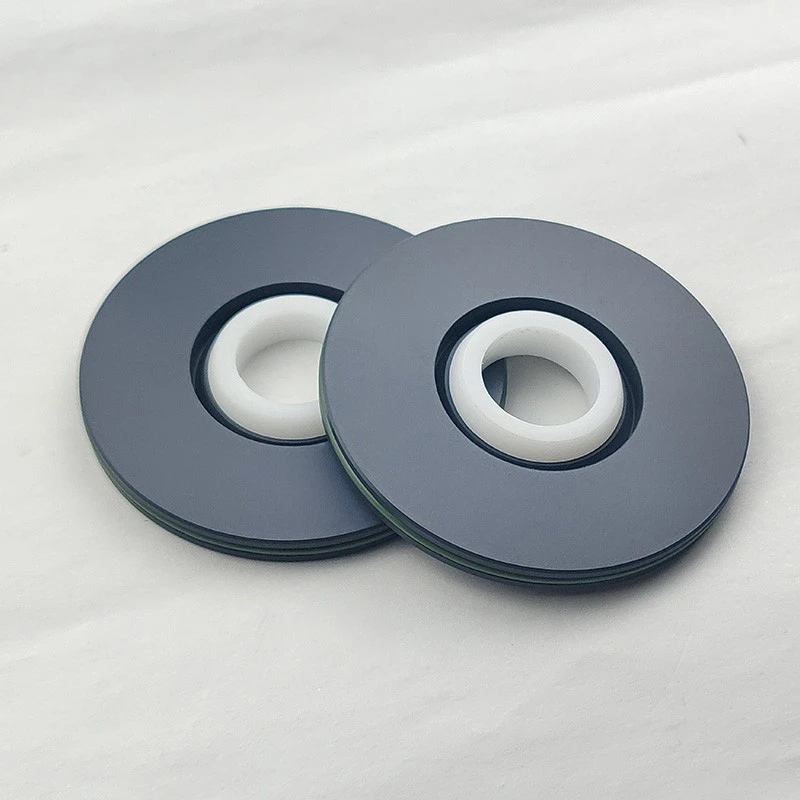

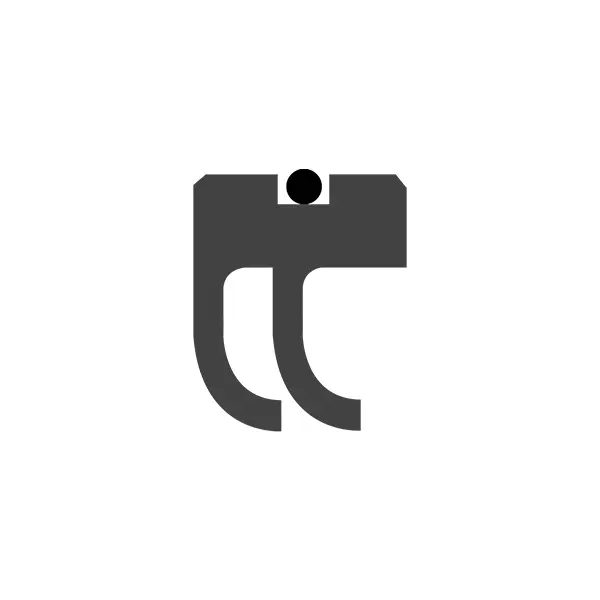

Plné olejové tesnenie PTFE RC2057 je určené pre špeciálne príležitosti, ktoré tradičné olejové tesnenia nemôžu splniť.

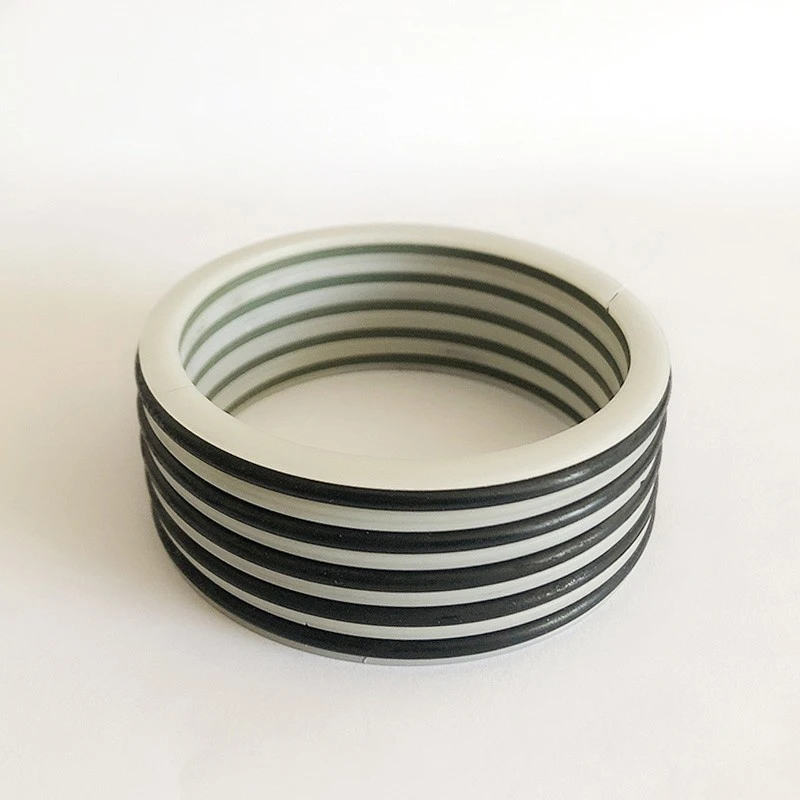

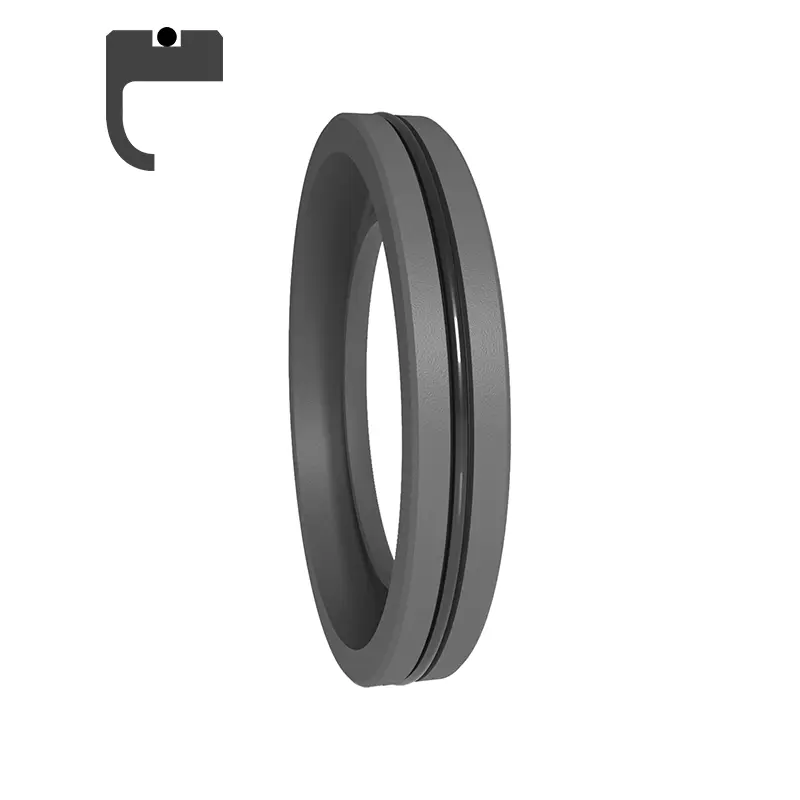

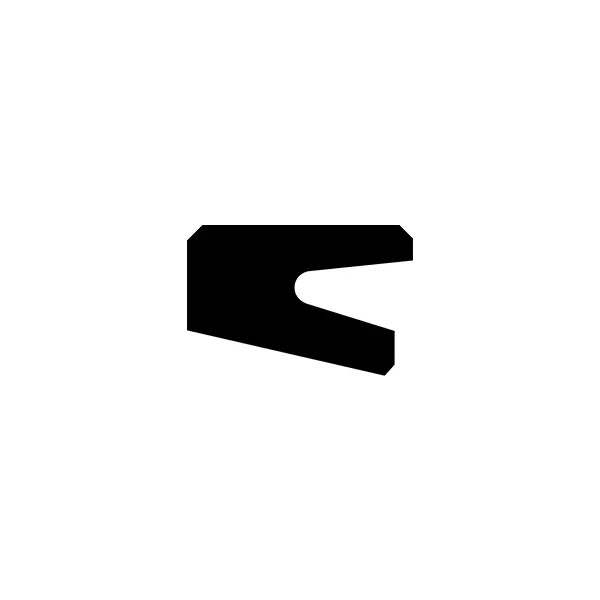

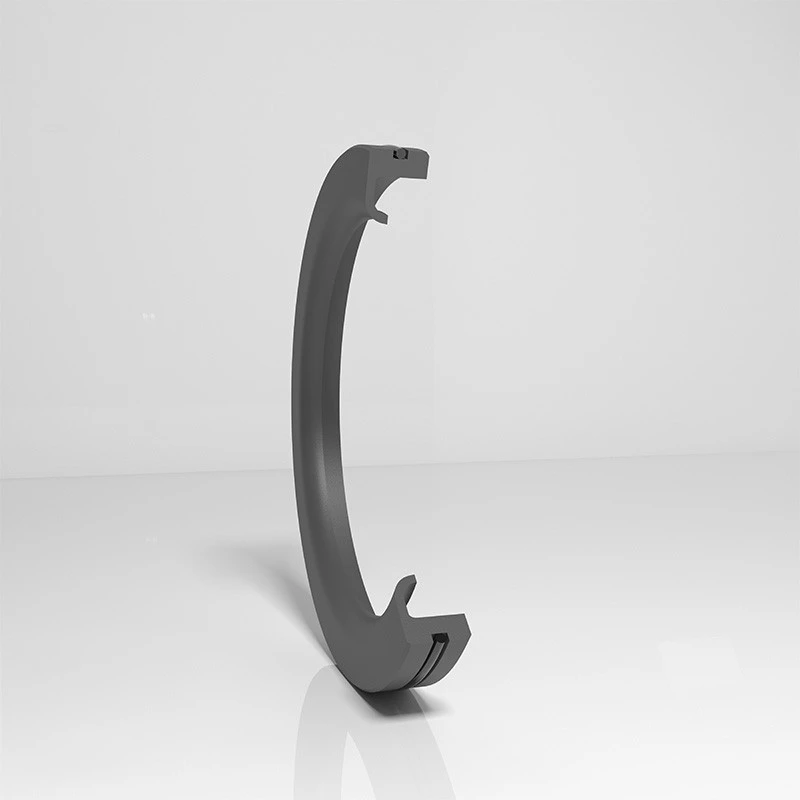

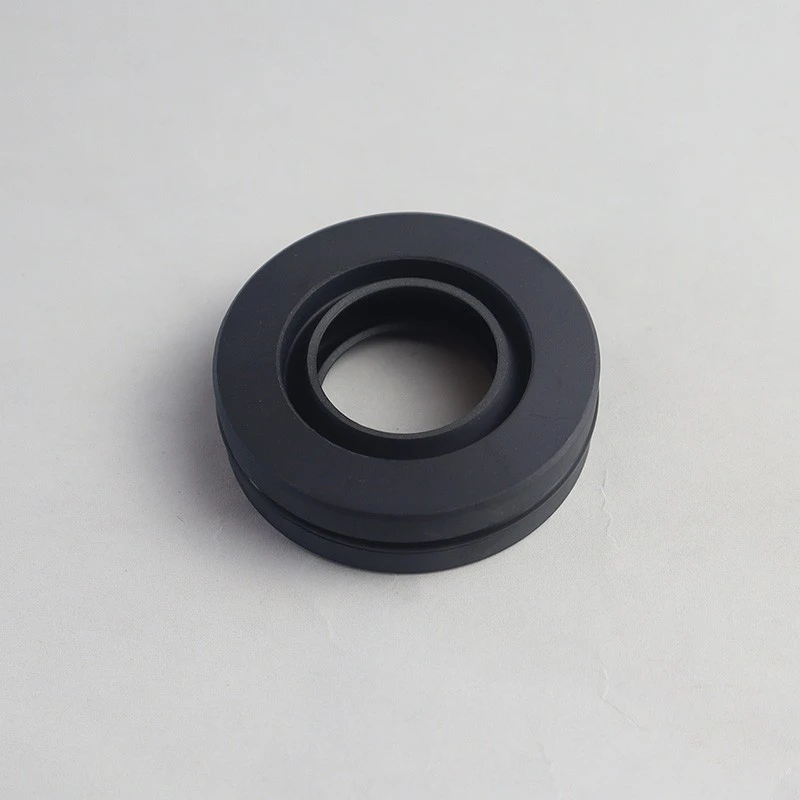

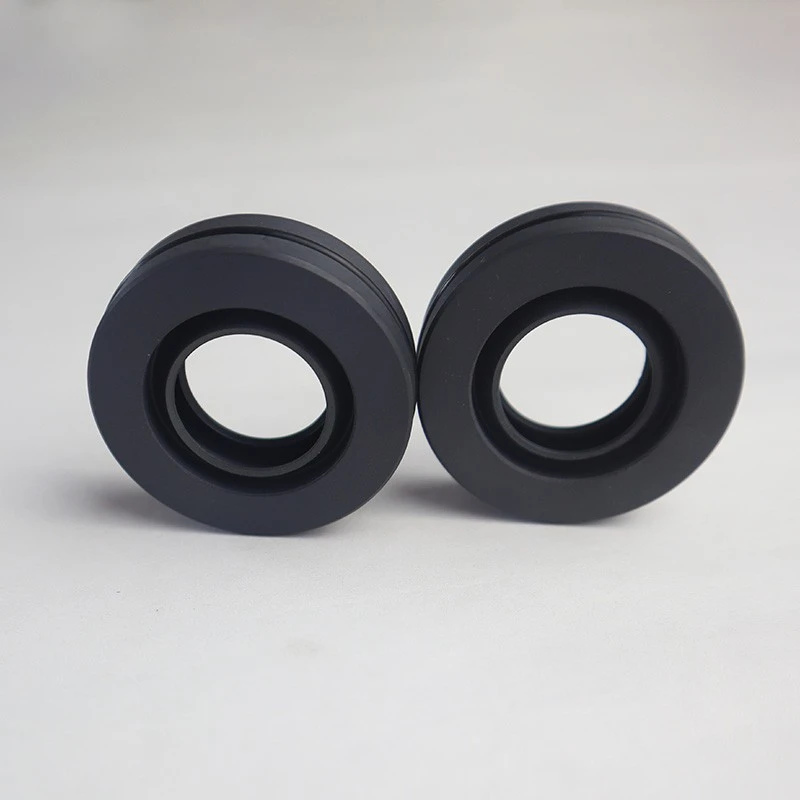

Séria RC2065 poskytuje jednosmerné tlakové tesnenie pre rotujúce hriadele, s jednoduchou štruktúrou a ľahkou inštaláciou. Materiálom môžu byť guma nitrilu (NBR) alebo fluórbber (FKM).
Rôzne tulene Ruichen Seal majú charakteristiky vysokej životnosti, nízkeho trenia, vynikajúceho tesnenia a kompaktnej štruktúry. Všeobecne sa používajú v hydraulických systémoch, pneumatických zariadeniach, zariadeniach tlaku vody, vysokotlakových rotujúcich strojov a priemyselných zariadení atď., Ktoré vám poskytujú spoľahlivé vysokovýkonné tesniace roztoky.
Funkcie a aplikácie produktu:
Vlastnosti produktu:
Dlhá životnosť: vysokokvalitné materiály a konštrukčný dizajn predlžujú životnosť.
Nízke trenie: Materiály PTFE a PU znižujú odolnosť voči behu a zlepšujú účinnosť.
Dobré tesnenie: Špeciálny dizajn náchylnosti na pery a olej zabezpečuje vynikajúci tesniaci výkon.
Kompaktná štruktúra: dizajn malého priestoru, vhodný pre rôzne inštalačné prostredia.
Všeobecne použiteľné: Vhodné pre hydraulické, pneumatické, tlak vody a vysoký tlak, vysoká rýchlosť, nízka rýchlosť a ďalšie pracovné podmienky.
Oblasti aplikácií:
Hydraulický systém, pneumatické vybavenie, zariadenie na tlak vody.
Vysokotlakové striedavé stroje, nízkorchové vybavenie.
Priemyselné vybavenie, strojárske stroje, automobil a letecký priestor a ďalšie polia.
Výber materiálu:
1. Zodpovedajúci materiál O-krúžku je možné zvoliť: R01 Nitril Gumber (NBR), R02 Fluororubber (FKM) atď.
2. Materiál tesnenia: Štandardný materiál PTFE4, Ostatné voliteľné materiály PTFE1, PTFE2, PTFE3, PTFE5.
Materiál RCX18: HPU.

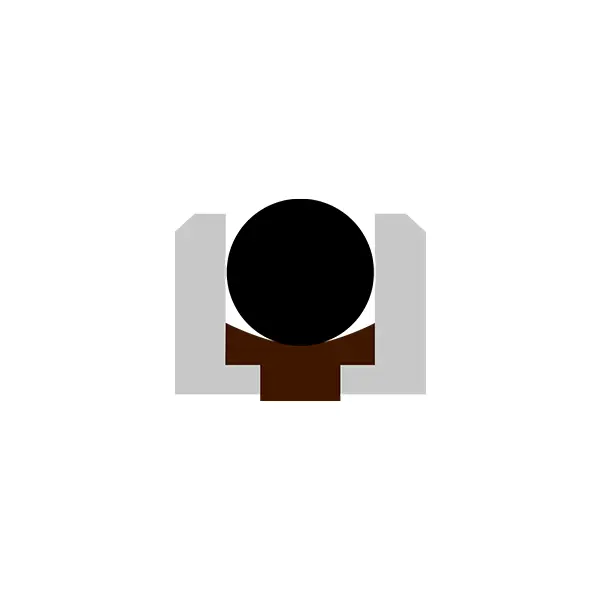

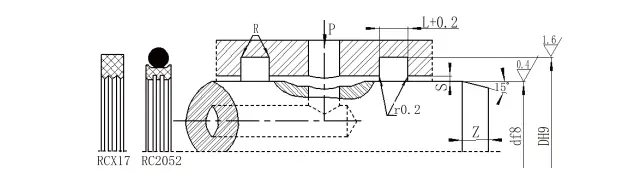

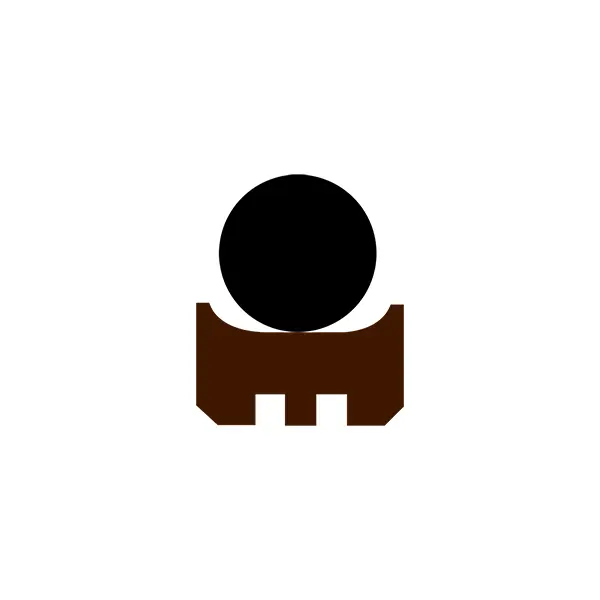

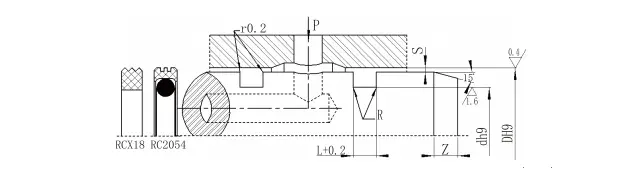

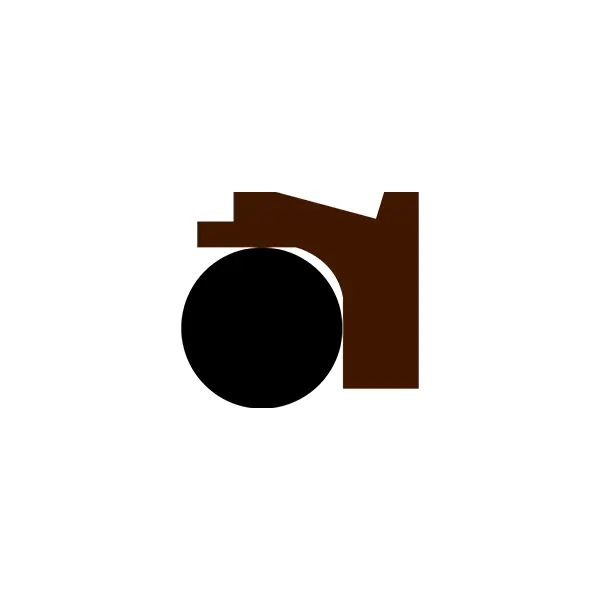

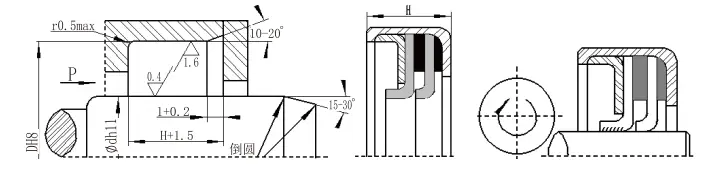

Štrukturálny diagram
Model objednávky RC2052-80x91x4.2-PTFE3-RO1 Model-DXDXL-Material Code Order Model RCX17-80x91x4.2-HPU Model-DXDXL-Material kódu
Objednávací model RC2054-80x69x4.2-PTFE3-RO1 Model-D*D*Model objednávky kódu L-Materia

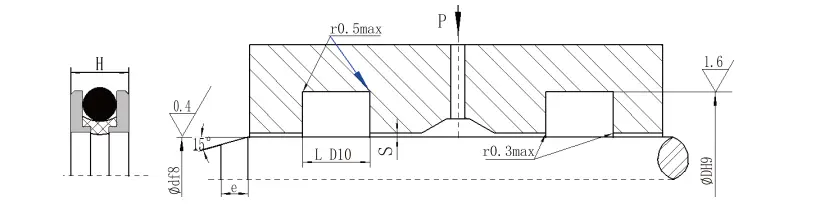

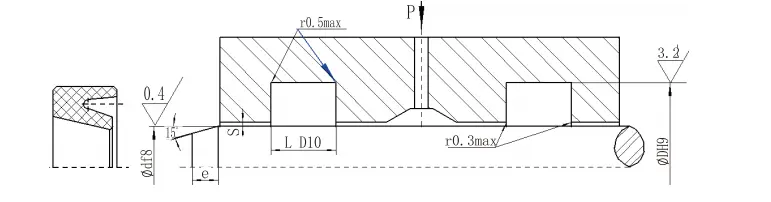

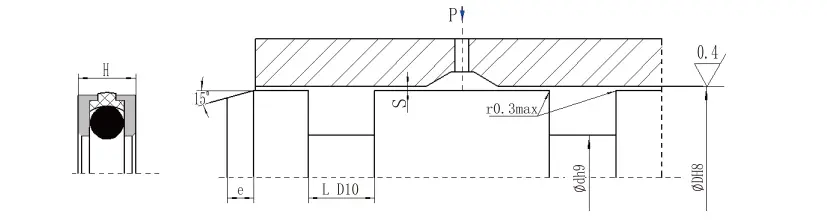

Rozmery inštalácie RDI
| df8 | Dh9 | L D10 | H | Priepasť s | |
| 0-10MPA | 10-36 MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Prosím, poraďte sa s našou spoločnosťou | ||||
Dĺžka
| Priemer prútov | Dĺžka e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
Rda Inštalačné rozmery
| Dh8 | Dh9 | L D10 | H | Priepasť s | |
| 0-10MPA | 10-36 MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Dĺžka
| Priemer prútov | Dĺžka e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

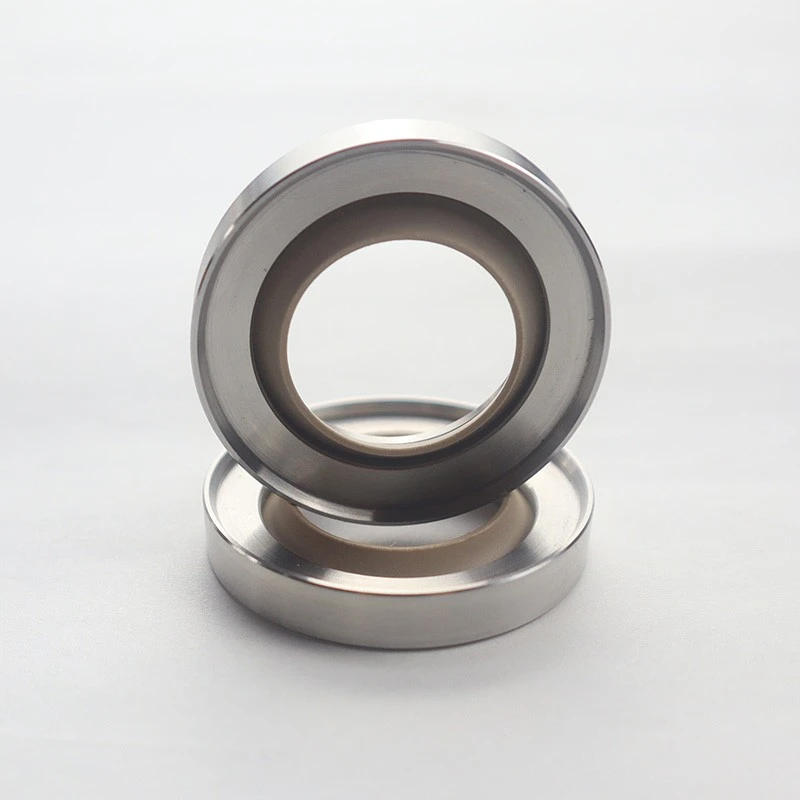

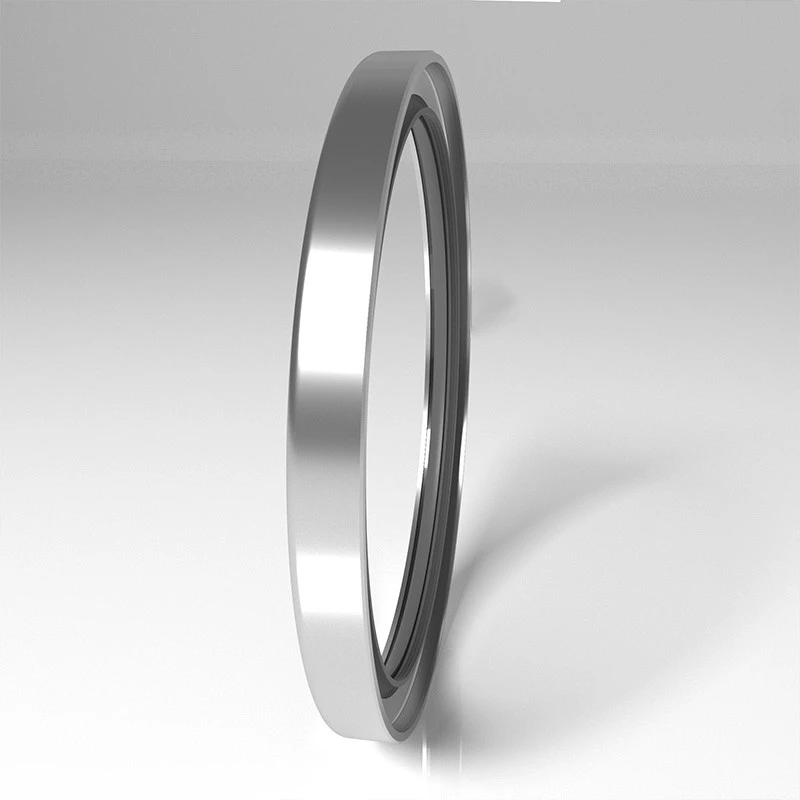

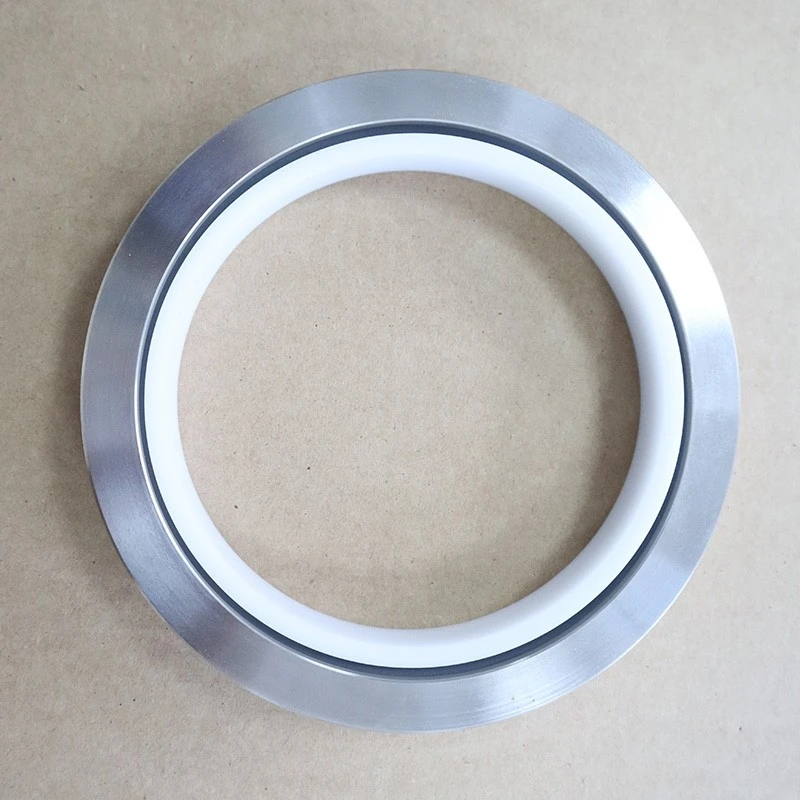

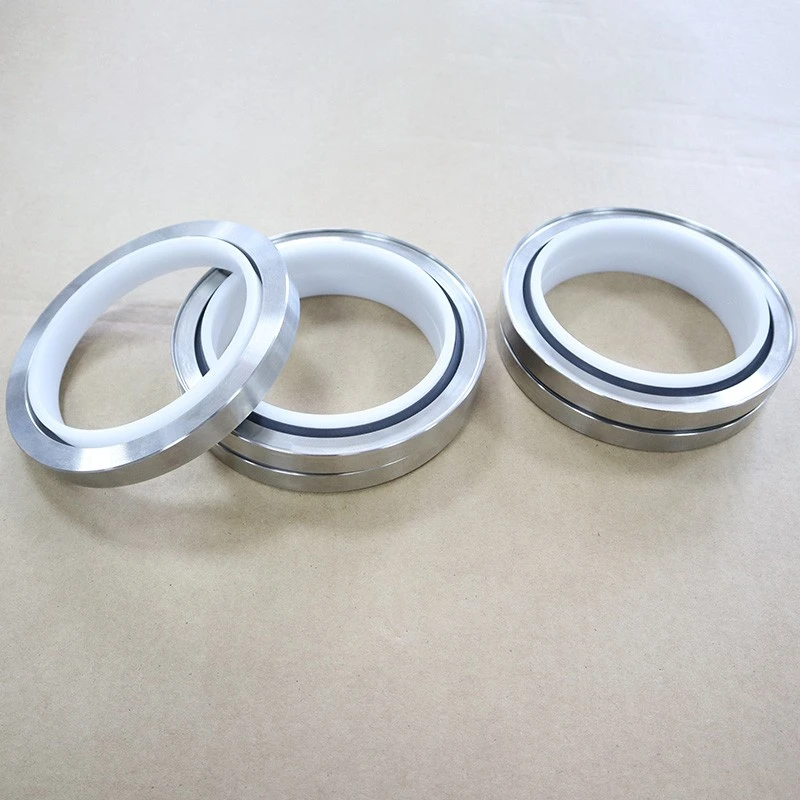

RCS Typ PT Fe Power Oil Tesnenie (tesnenie oleja PTFE)

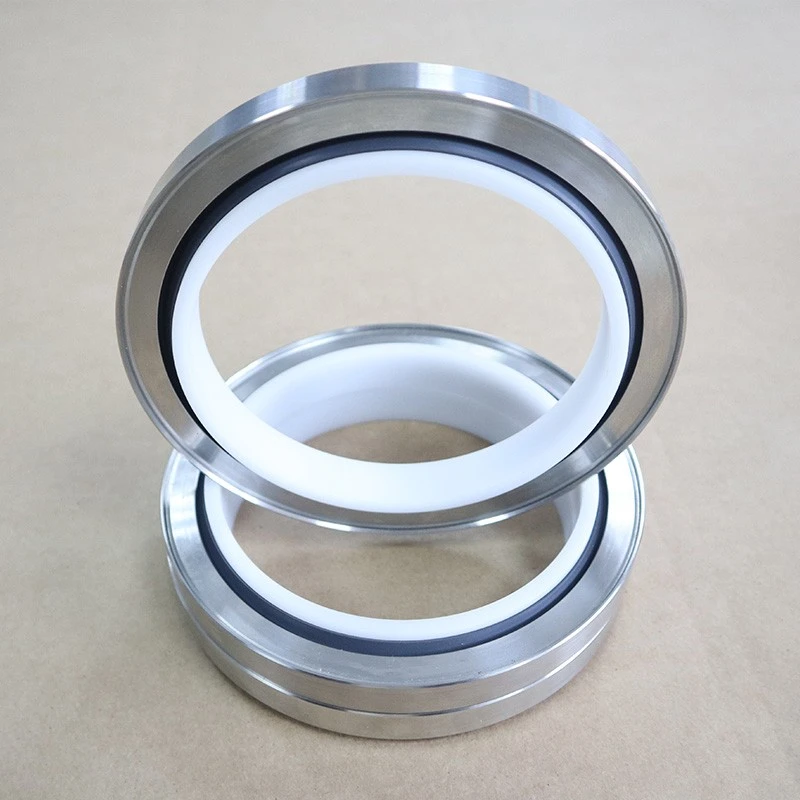

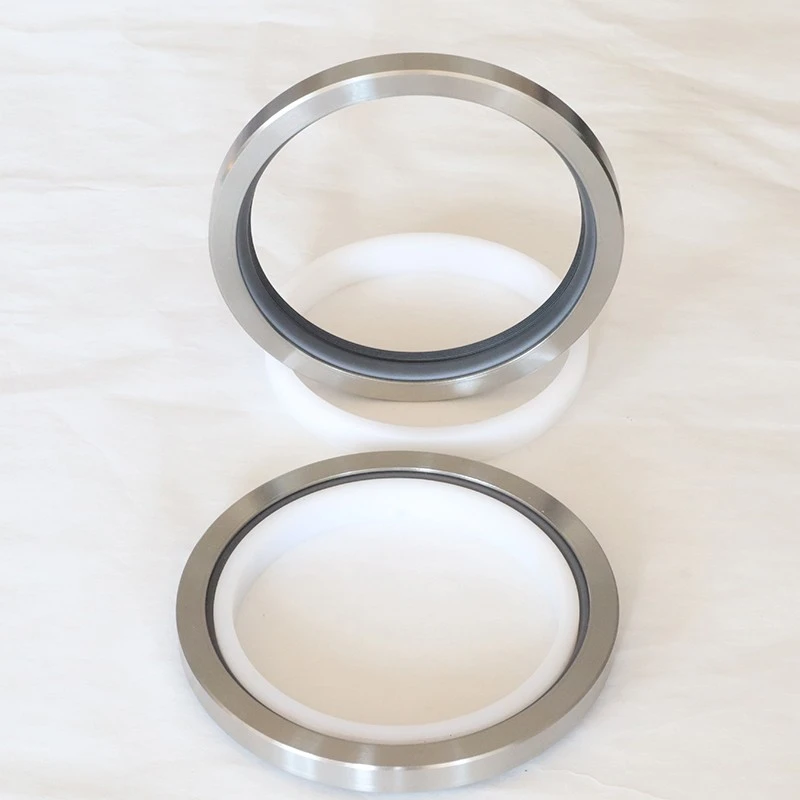

RC2057 Typ úplného olejového tesnenia PT FE

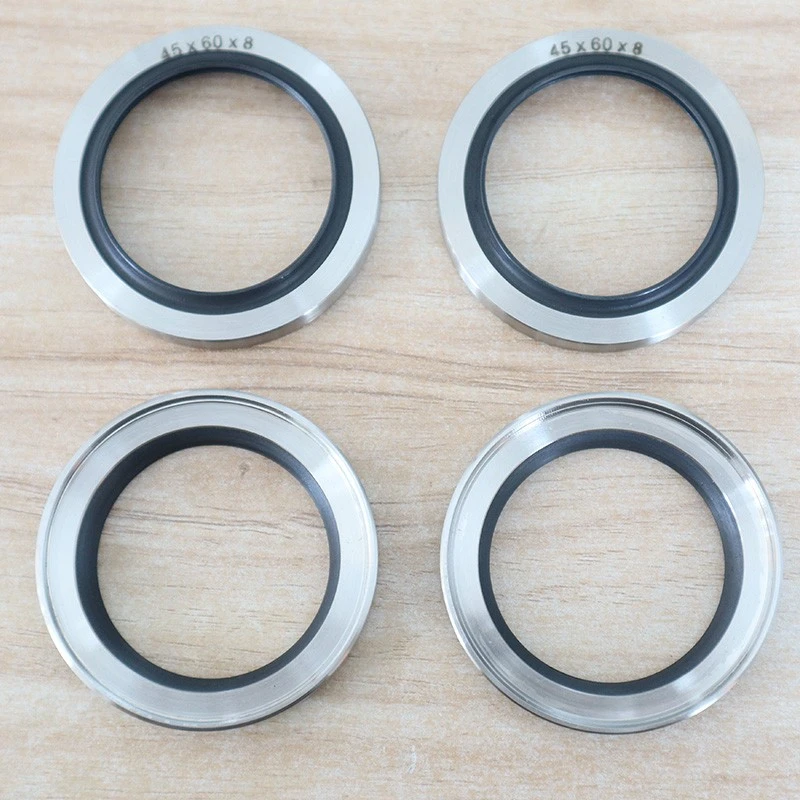

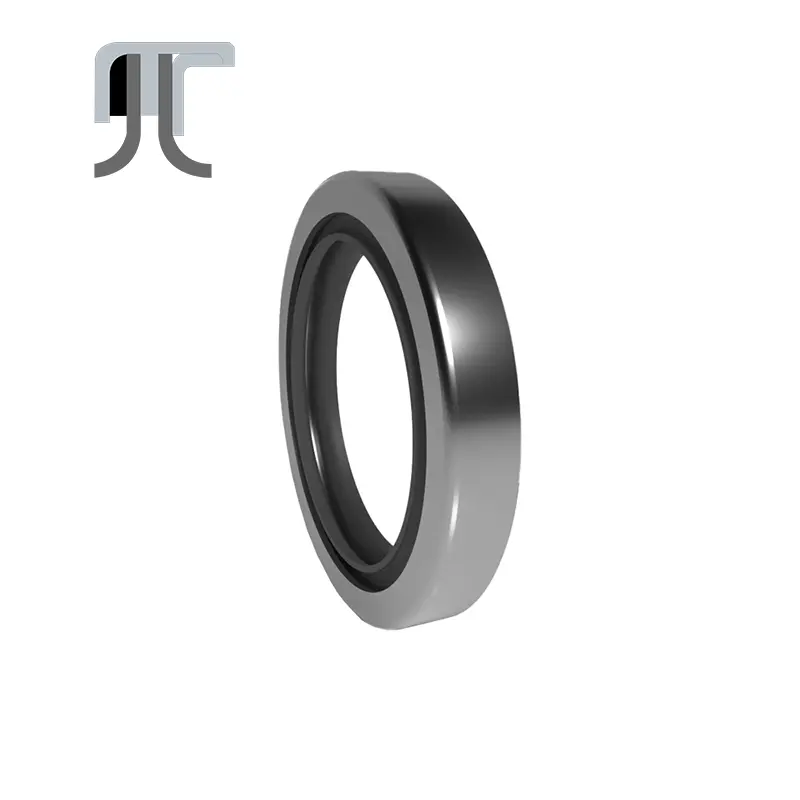

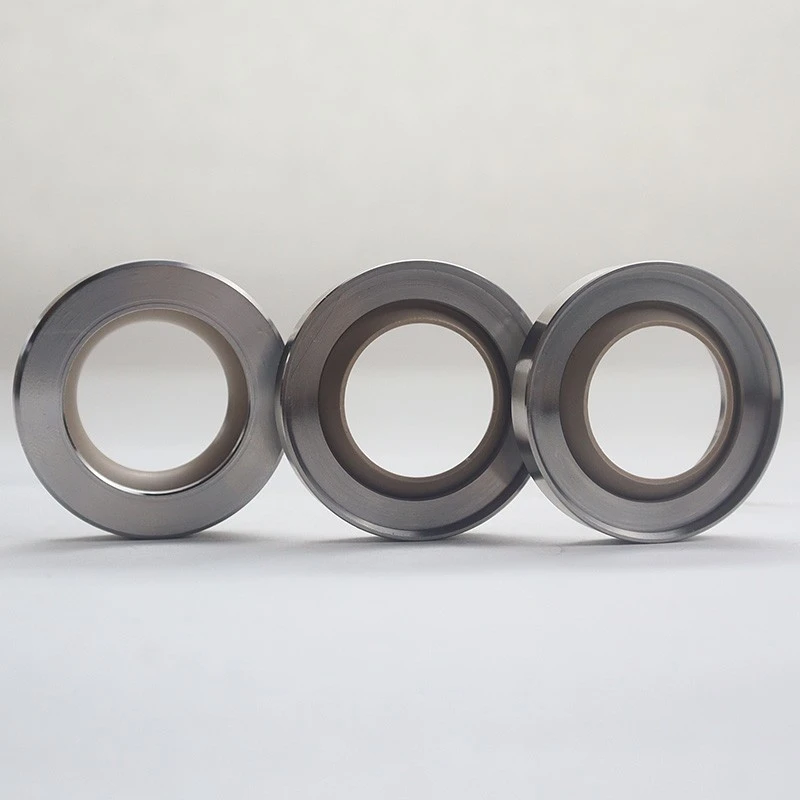

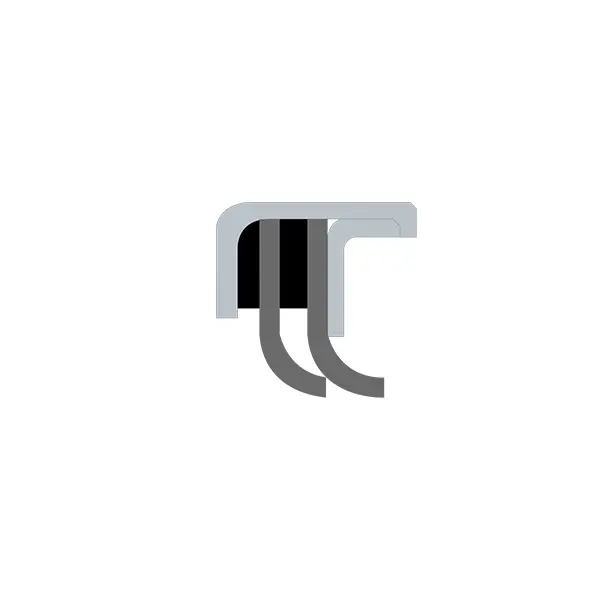

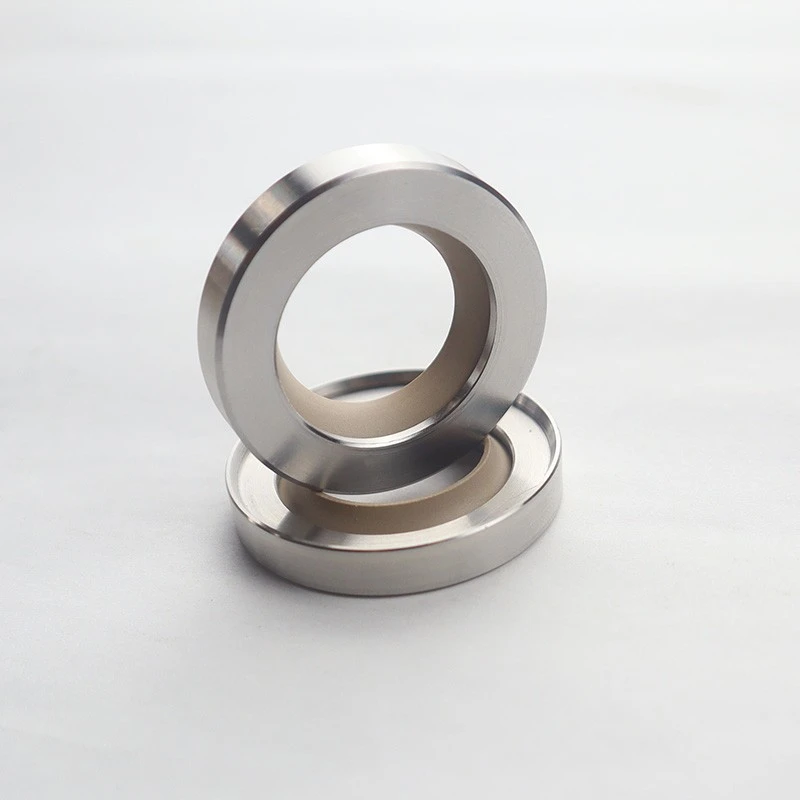

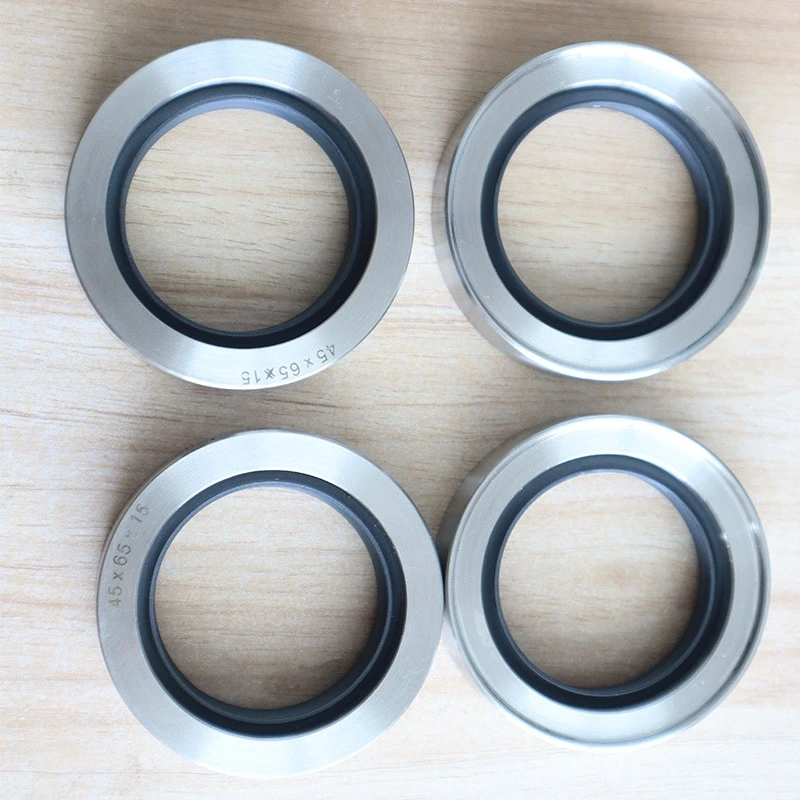

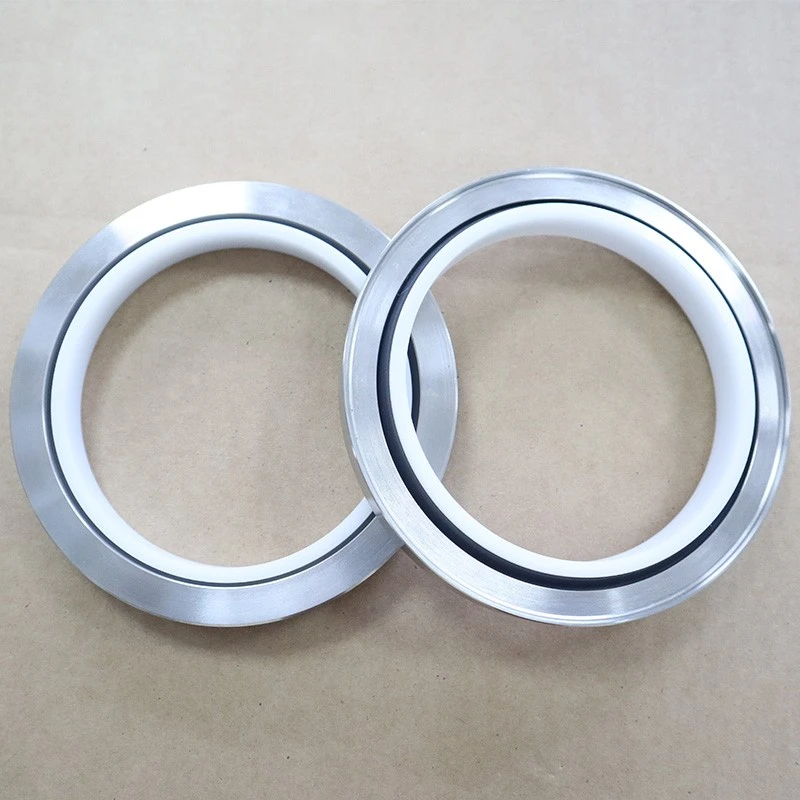

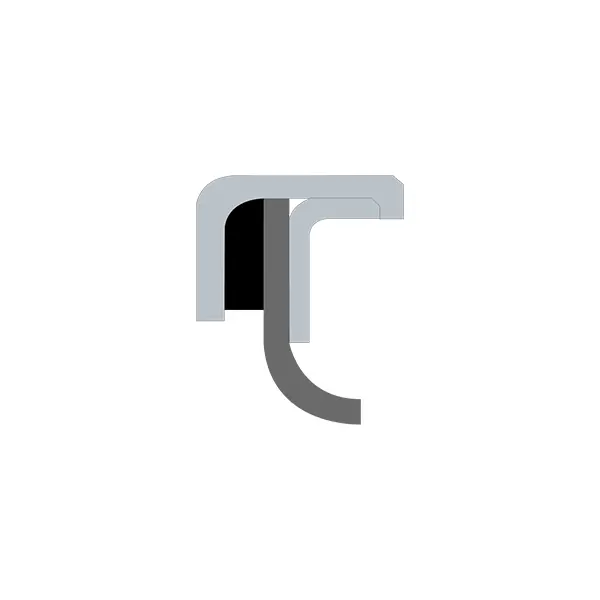

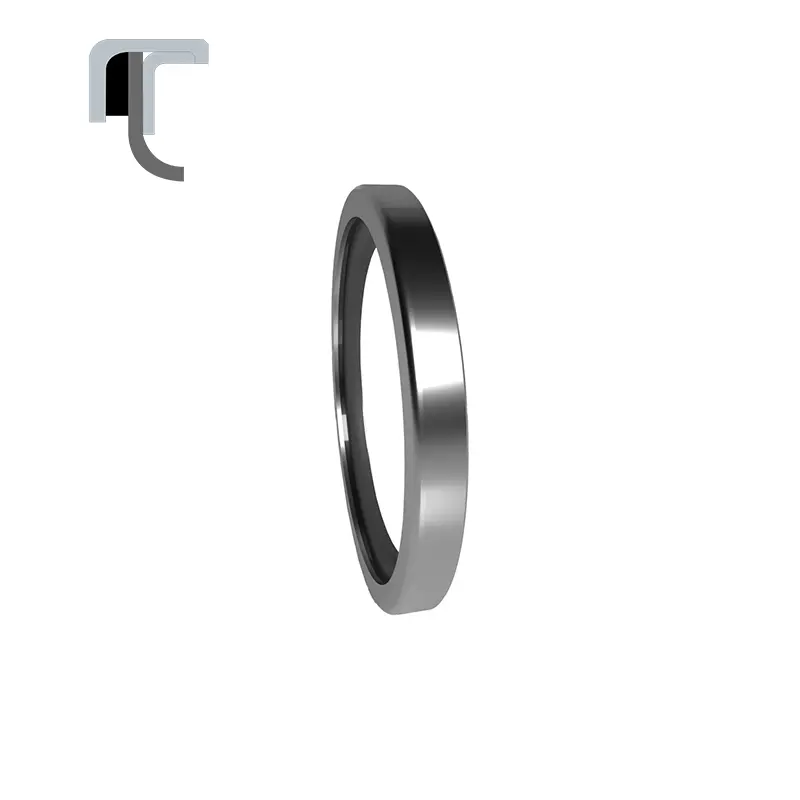

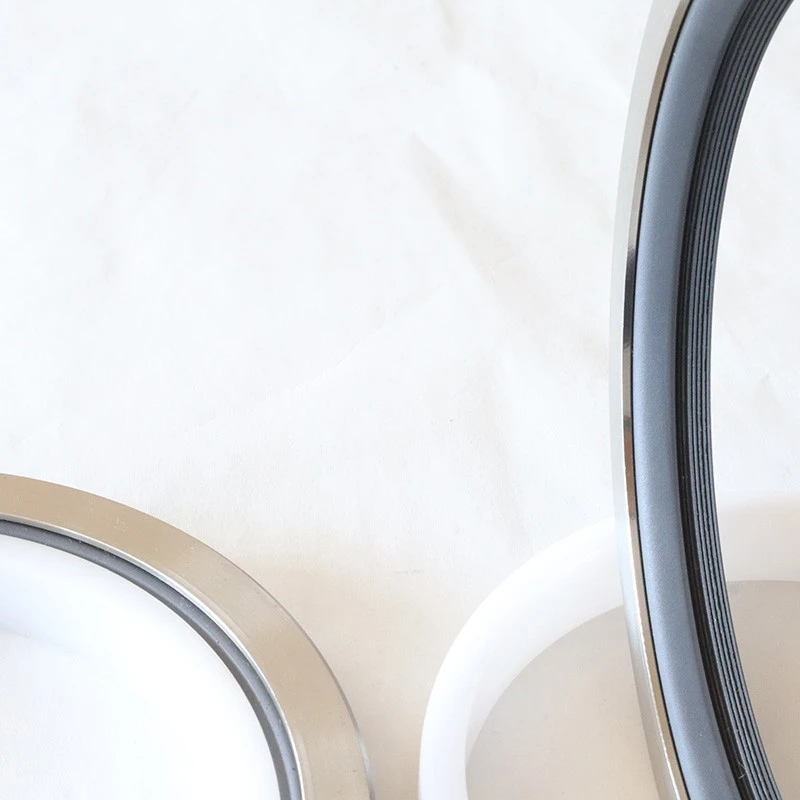

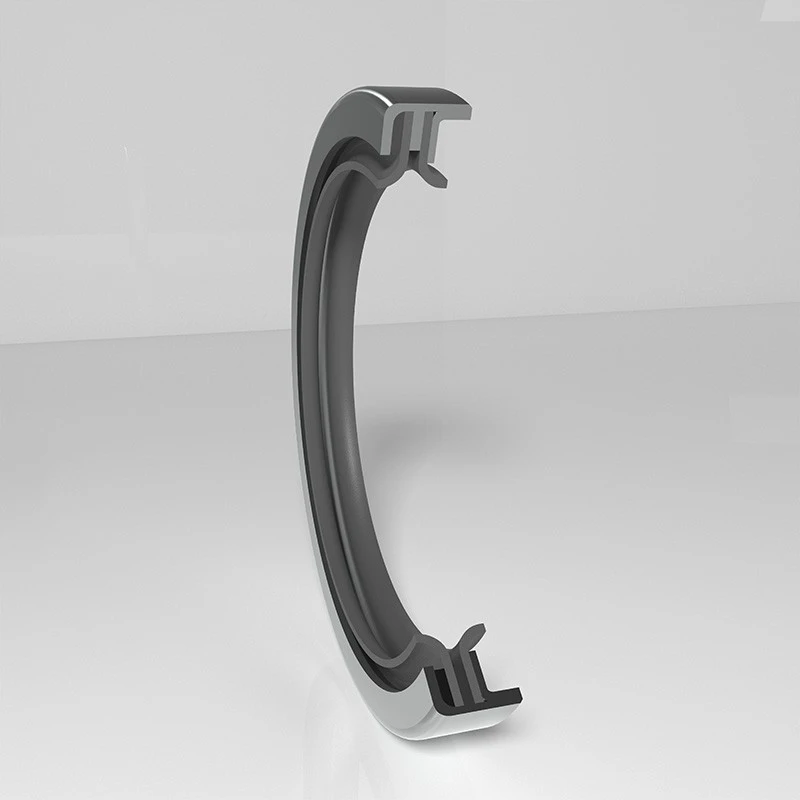

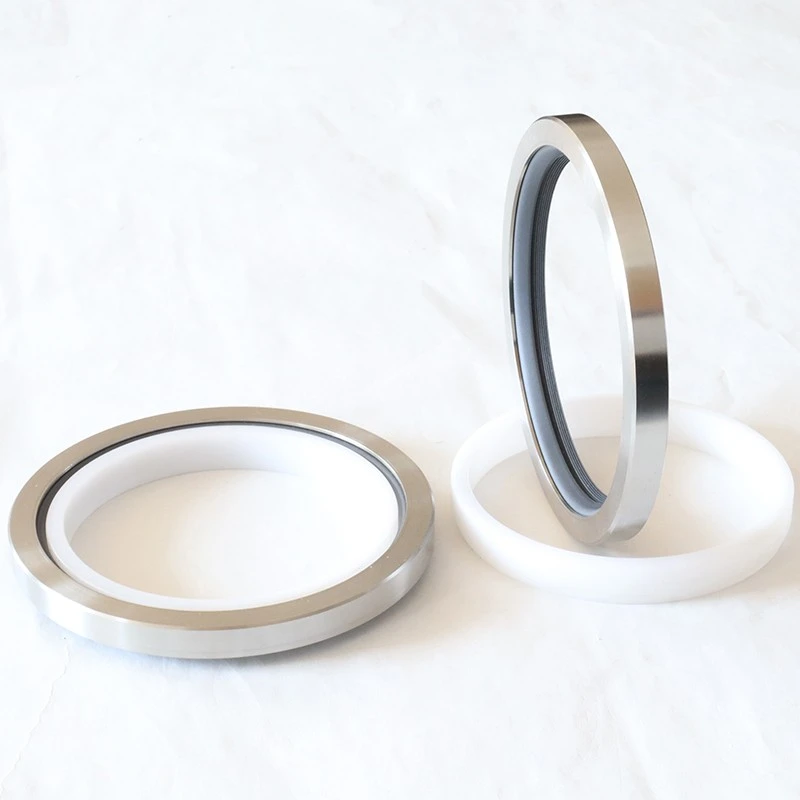

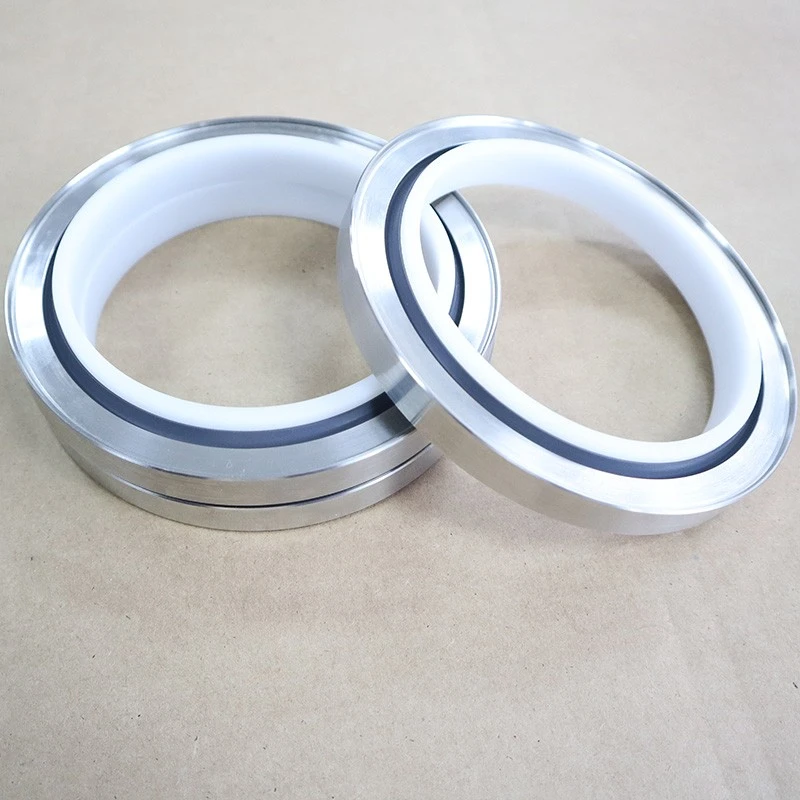

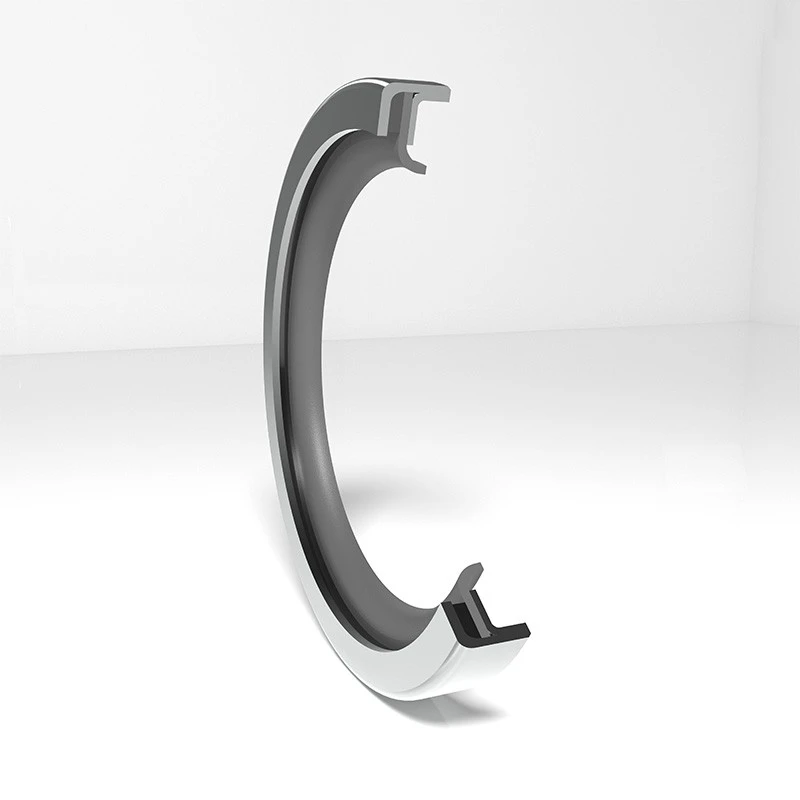

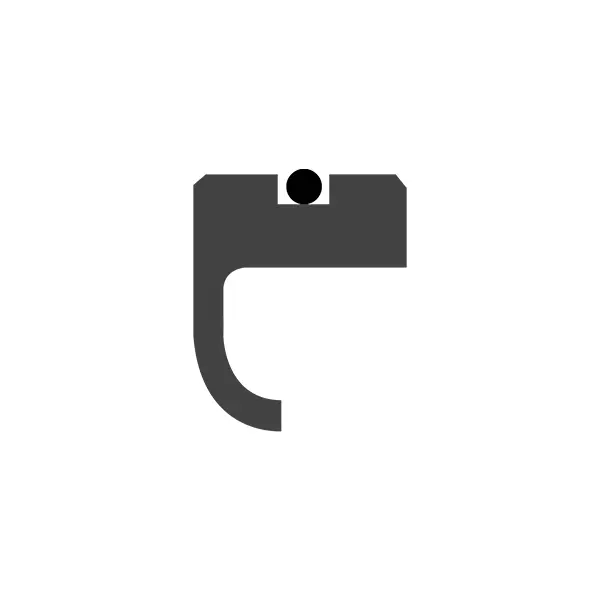

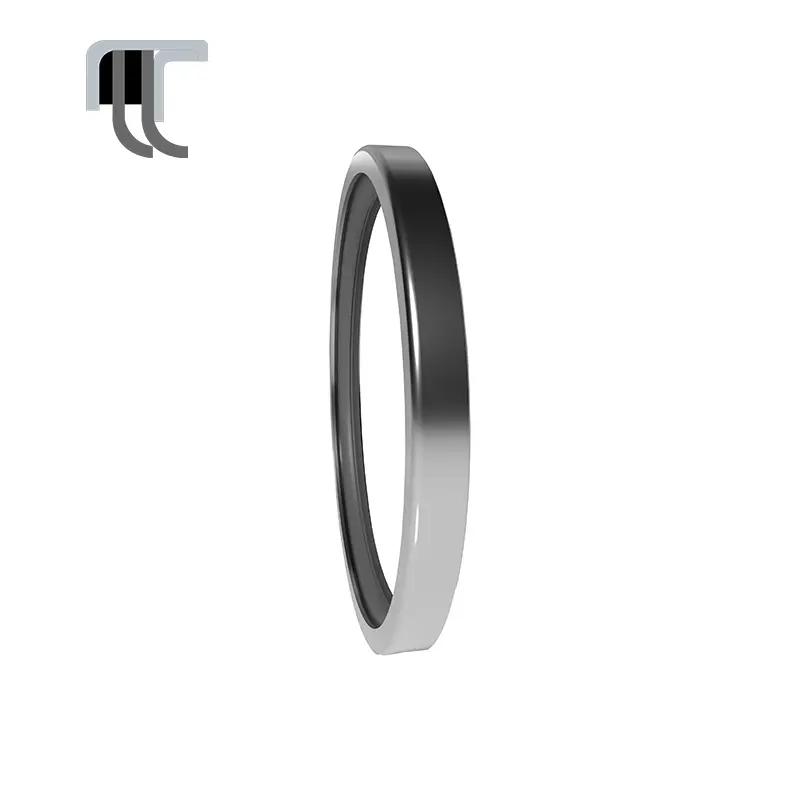

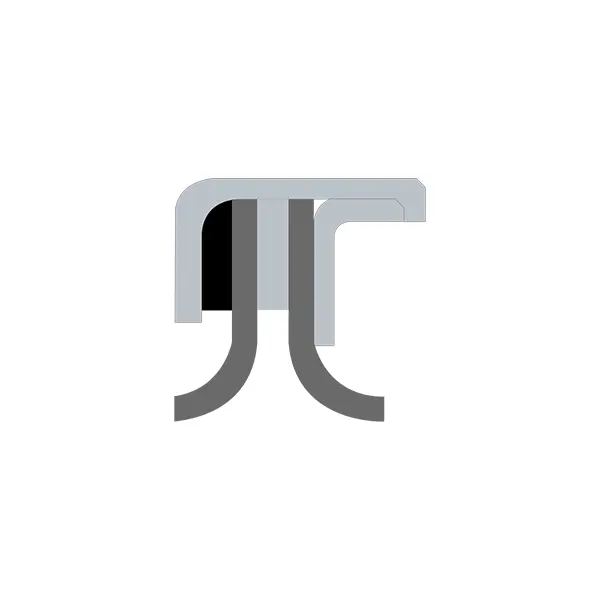

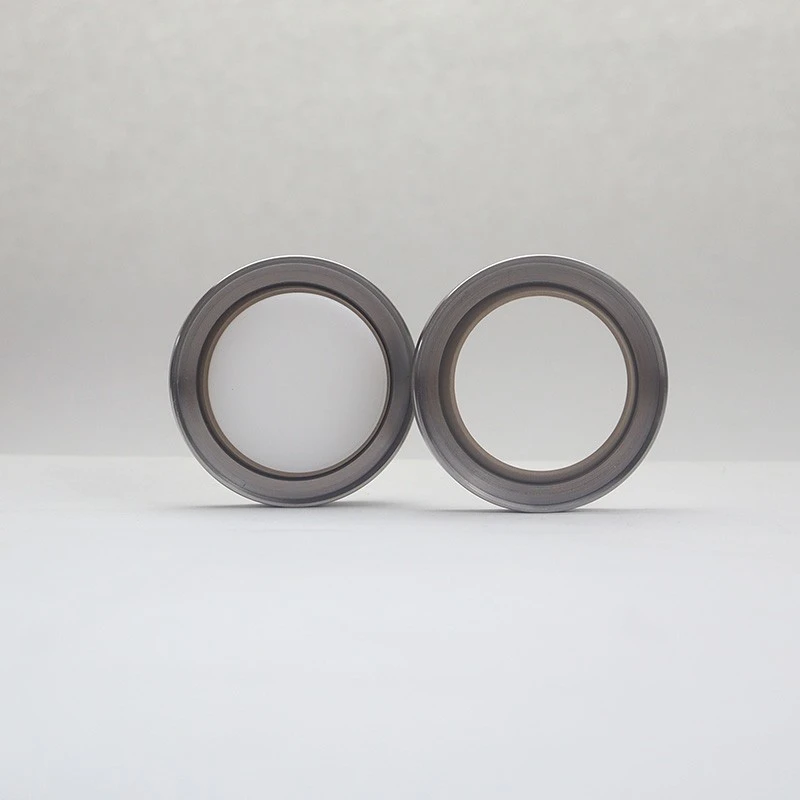

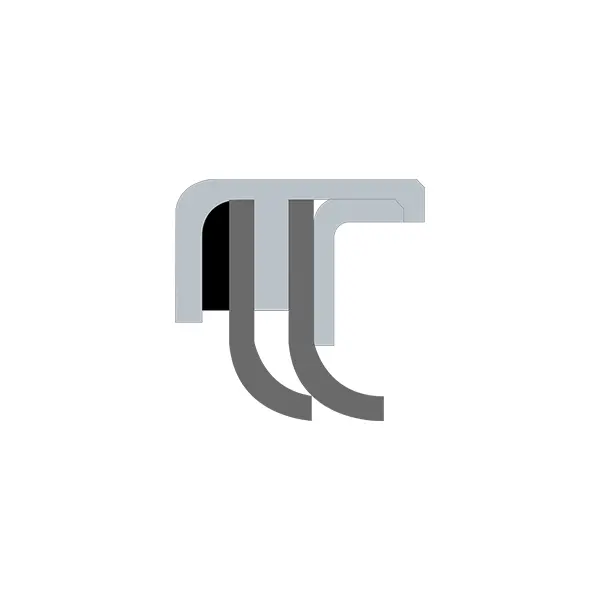

Power olej RCS typu PTFE sa skladá z kovového rámu, tesniaceho peru PTFE a vnútorného statického tesnenia. Je rozdelený na typ, typ B, typ C, typ D atď. Typ RC2057 Plné tesnenie oleja PTFE je rozdelené do typu a typu B, najmä vhodný na príležitosti, keď tradičné olejové tesnenia nemôžu splniť požiadavky. Vlastnosti:
1. Odolnosť proti chemickej korózii
2. Široký teplotný rozsah
3. Vhodné na nízke mazanie a mazanie bez oleja
4. Nízke trenie na dosiahnutie minimálnej spotreby energie
5. Vhodné pre vysokú rýchlosť vedenia
6. Žiadne lepenie, nízky odpor na spustenie po dlhodobom vypnutí
7. Vhodné na rotujúce hriadele, ktoré neboli zatvrdnuté (primeraný výber pery PTFE)
8. Vhodné pre príležitosti s vyšším tlakom
Ⅰ. Typické aplikácie:
Rotačné kompresory, skrutkové kompresory, prevodovky/prevodovky, dúchadlá, motory, čerpadlá strojového náradia, hydraulické motory, odstredivky atď.
Ⅱ. Požiadavky na tvrdosť pri párení povrchov
Odporúčaná tvrdosť: HRC ≥ 58. požadovaná tvrdosť súvisí s mnohými faktormi. Mäkké rotujúce hriadele sú tiež použiteľné v situáciách s nízkym tlakom a nízkou rýchlosťou. Pre mäkké kovy sa odporúčajú doštičky na pery PTFE6.
Ⅲ. Požiadavky na kvalitu pri párení povrchov
RA = 0,2-0,63 A RZ = 1-3um rmax = 1-4um
| Prierezový tvar | Model | Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | Ropa, plyn, voda atď. |
|
RCS-B | 2 | -35 ~+200 | 20 | Ropa, plyn, voda atď. |
|
RCS-C | 1 | -35 ~+200 | 20 | Ropa, plyn, voda atď. |
|
RCS-D | 2 | -35 ~+200 | 20 | Ropa, plyn, voda atď. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Takmer všetky médiá |
|
RC2057-B | 2 | -35 ~+200 | 20 | Takmer všetky médiá |
Ⅳ. Vzorec toku toku tekutého výkonu:
Typ RCS-D prijíma doštičku na pery so štruktúrou vzoru toku špirály na zlepšenie schopnosti tesnenia. Rotačný hriadeľ sa môže otáčať iba v jednom smere.
RC20658 Inštalačné rozmery
| Model | df8 | Dh9 | L D10 | Smaximálny |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Prosím, poraďte sa s našou spoločnosťou | |||
Dĺžka
| Priemer prútov | Dĺžka e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Špecifikácie a rozmery:

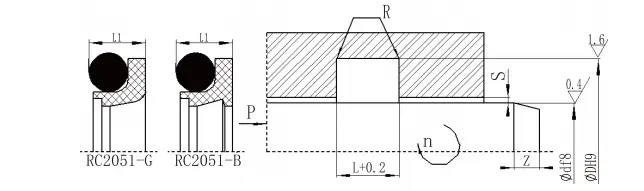

| D F8 Norma RC2051 | D F8 Ľahké zaťaženie RC2051-Q | D F8 Zaťaženie RC2051-Z | D H9 | L+0.2 | L1 | Rmaximálny | Smaximálnyimálnyimálnyimálnyimálny | Zblesk | d0 | ||
| <10 MPA | <20 MPA | <40 MPA | |||||||||
| - | 5 ~ 15.9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥ 1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča používať otvorenú drážku. Typ ľahkého zaťaženia sa ľahšie inštaluje v uzavretej drážke.
2. Odporúča sa, aby povrchová tvrdosť rotujúceho hriadeľa bola HRC> 58.

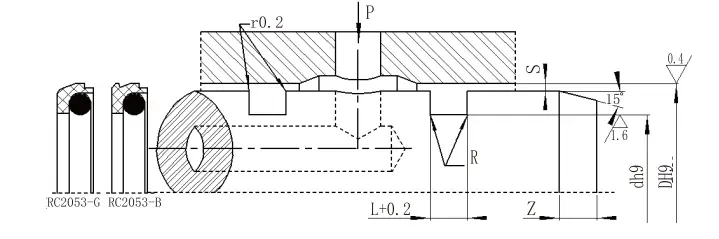

RC2053
| Clona D H9 | Priemer drážky D H9 | Šírka drážky L+0,2 | Výška tesnenia L1 | Zaoblené rohy Rmaximálny | Radiálne klírens S | Skosenie Zlín | Priemer drôtu O-krúžku d0 | ||
| <10 MPA | <20 MPA | <40 MPA | |||||||
| 8 ~ 12 | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-9.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča otvorená drážka.
RC2052
| Priemer hriadeľa D F8 | Priemer drážky D H9 | Šírka drážky L+0.2 | Radiálne klírens Smaximálnyimálnyimálnyimálnyimálny | Zaoblené rohy Rmaximálnyimálnyimálnyimálnyimálny | Skosenie Zblesk | |
| 0 ~ 10MPA | 10 ~ 20 MPA | |||||
| 6 ~ 18 | D+4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21,0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča otvorená drážka.
2. Pre tlaky> 30 MPa, oblasť koreňov tesnenia používa toleranciu H8/F8.
RC2054| Clona D H9 | Priemer drážky D H9 | Šírka drážky L+0.2 | Radiálne klírens Smaximálnyimálnyimálnyimálnyimálny | Zaoblené rohy Rmaximálnyimálnyimálnyimálnyimálny | Skosenie Zblesk | |
| 0 ~ 10MPA | 10 ~ 20 MPA | |||||
| 8 ~ 39 | D-4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Tlak (MPA) | Teplota (℃) | Referenčná rýchlosť (m/s) |
Referenčná hodnota MPA.M/S | Médium |
|
RC2051-B | ≤70 (štandard) | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | <2 | ≤5 | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| ≤ 30 (vysoká rýchlosť) | -20 ~+200 (zodpovedajúci O-Ring FKM) | <6 | ||||
|
RC051-G | ≤70 (štandard) | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | <2 | ≤5 | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| ≤ 30 (vysoká rýchlosť) | -20 ~+200 (zodpovedajúci O-Ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (štandard) | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | <2 | ≤5 | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| ≤ 30 (vysoká rýchlosť) | -20 ~+200 (zodpovedajúci O-Ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (štandard) | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | <2 | ≤5 | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| ≤ 30 (vysoká rýchlosť) | -20 ~+200 (zodpovedajúci O-Ring FKM) | <6 | ||||
|
RC2052 | ≤ 40 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤2 | ≤2,5 | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||||
|
Rcx17 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulický olej, emulzia, voda, plyn atď. |
|
RC2054 | ≤ 40 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤2 | - | Hydraulický olej, emulzia, voda, plyn atď. Hydraulický olej, emulzia, voda, plyn atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||||
|
Rcx18 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulický olej, emulzia, voda, plyn atď. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Hydraulický olej, emulzia, voda, plyn atď. |
|
Rda | <36 | -35 ~+100 | <0,5 | - | Hydraulický olej, emulzia, voda, plyn atď. |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | ≤6 | Ropa, voda, plyn atď. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Ropa, voda, plyn atď. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Ropa, voda, plyn atď. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Ropa, voda, plyn atď. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Takmer všetky médiá |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Takmer všetky médiá |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hydraulický olej, emulzia, voda, mastnota atď. |
