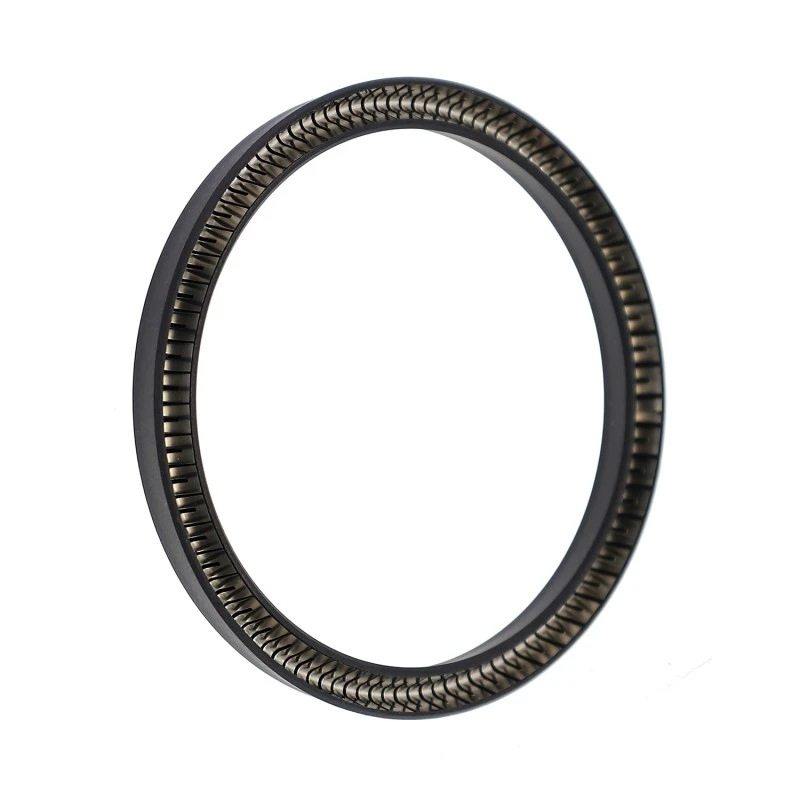

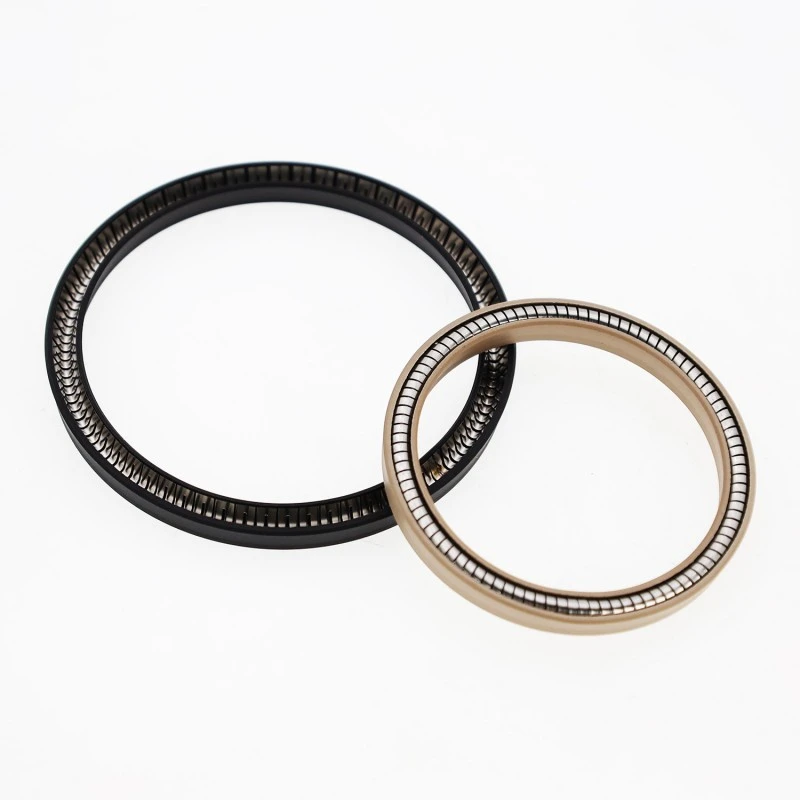

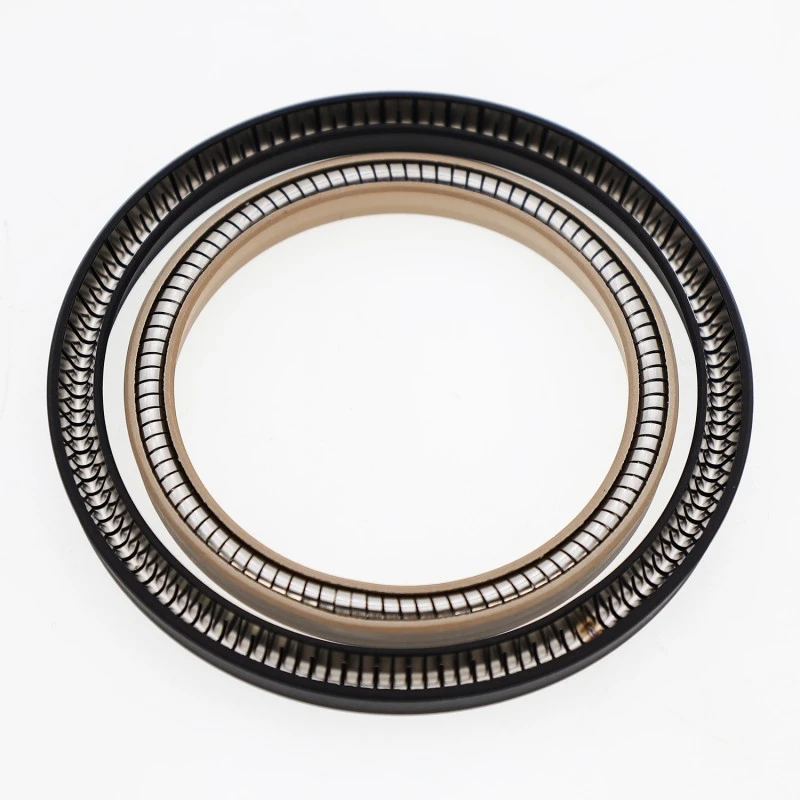

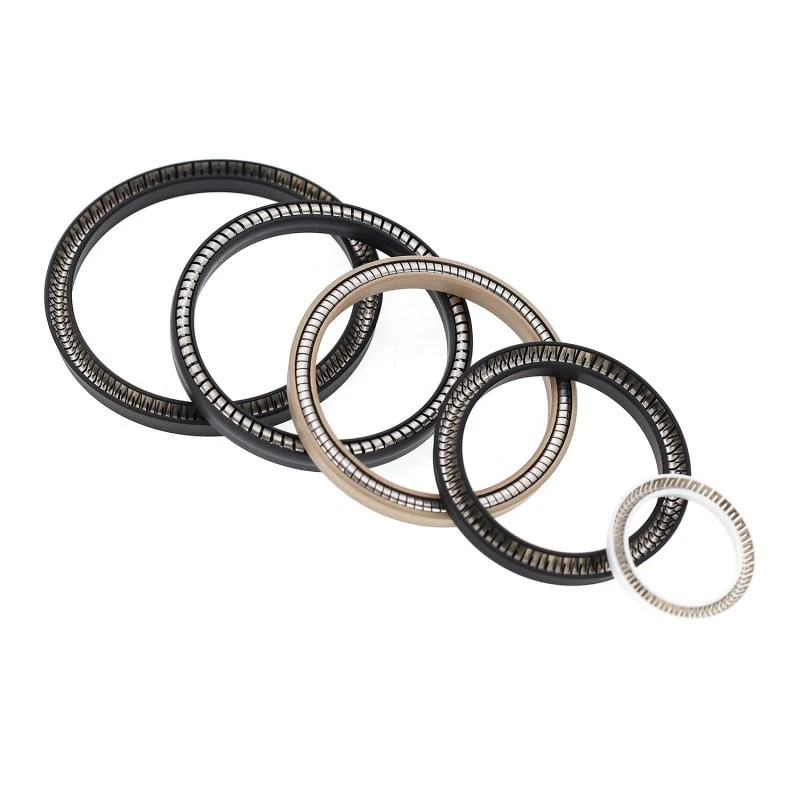

Pružinové tesnenie RC16 sa skladá z pružiny z nehrdzavejúcej ocele a vysokovýkonného plastu. Pružina z nehrdzavejúcej ocele môže mať tvar V alebo O. Pri použití RC16-B je potrebné zvoliť vhodný elastomérový materiál.
|
Tlak MPa |
Rýchlosť m/s |
Teplota °C |
Stredná |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Takmer všetky médiá |
Výber materiálu
1. Materiál O-krúžku je možné vybrať z: R01 Nitrilová guma (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiály tesniacich krúžkov zahŕňajú: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atď.
3. Pružiny z nehrdzavejúcej ocele môžu mať tvar O alebo V.
Príklad objednávky
RC16-40-PTFE4+V: Priemer hriadeľa 40, materiál tesniaceho krúžku je PTFE4, pružina z nehrdzavejúcej ocele je pružina v tvare V.
RC16-B-40-PTFE4+R02: Priemer hriadeľa 40, materiál tesniaceho krúžku je PTFE4, zodpovedajúci O-krúžok je vyrobený z fluorokaučuku.

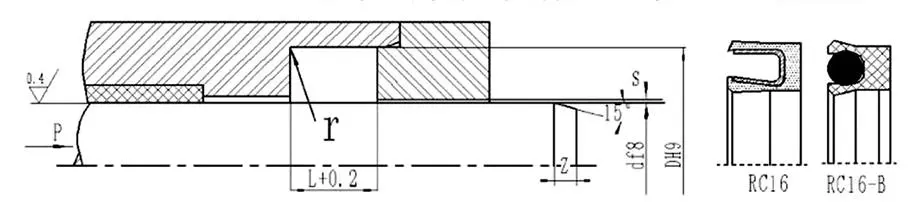

Tabuľka špecifikácií a parametrov (k dispozícii je akákoľvek veľkosť v rámci špecifikovaného rozsahu)
|
df8 |
DH9 |
L+0,2 |
Smax (<20 MPA) |
Smax (<40 MPA) |
Zmin |
rmax |
|
4~9.9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8 l |
0.4 |
|
10-19.9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20-39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Inštalácia PTFE tesnenia: Vo všeobecnosti sa používajú otvorené drážky; pre inštaláciu do uzavretých drážok si pozrite stranu 160 návodu na inštaláciu PTFE tesnenia.
Tabuľka špecifikácií a rozmerov (Ak vaše požadované špecifikácie nie sú uvedené v tejto tabuľke, kontaktujte našu spoločnosť; vieme dodať produkty až do 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Tesniace riešenia Ruichen boli úspešne aplikované v mnohých ikonických projektoch a kritických zariadeniach po celom svete. Naše vysokotlakové tesnenia boli vybrané renomovaným európskym výrobcom veterných turbín na použitie v systéme hydraulického riadenia sklonu ich pobrežných veterných turbín. Tieto tesnenia spoľahlivo fungovali viac ako päť rokov v prostredí s extrémnou soľou, vysokou vlhkosťou a nízkymi teplotami, čo si od klienta vyslúžilo veľkú pochvalu.
Medzitým boli naše tesniace produkty odolné voči chemikáliám úspešne exportované do veľkého petrochemického projektu na Blízkom východe, kde sa používajú v náročných čerpadlách na prenos chemikálií. Ich odolnosť proti korózii pomohla klientovi dosiahnuť bezpečnú nepretržitú výrobu bez únikov.
Tieto úspešné medzinárodné prípady plne dokazujú, že produkty Ruichen spĺňajú najprísnejšie svetové normy kvality a použitia.
