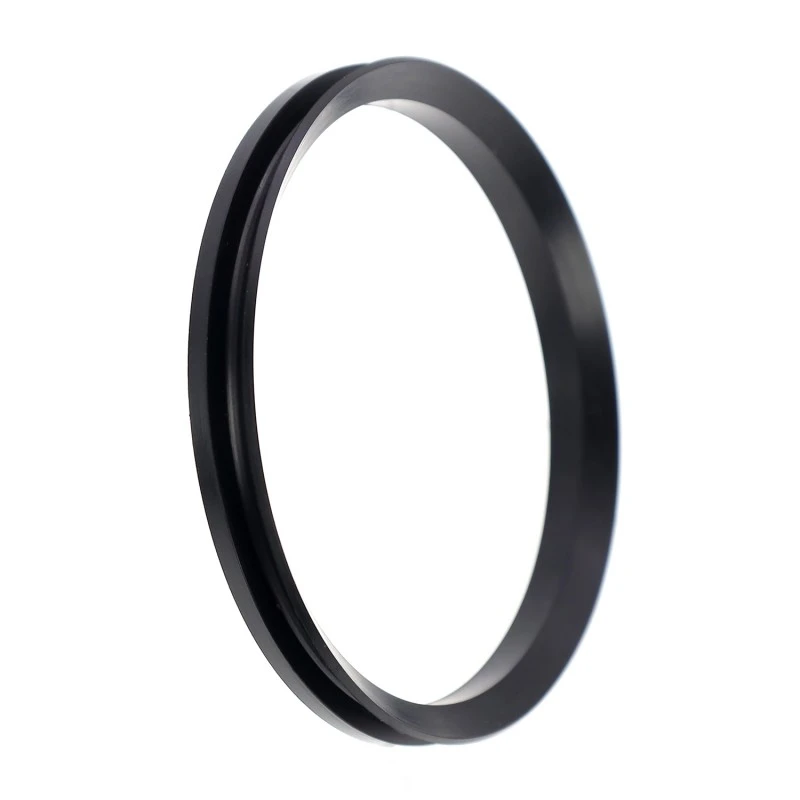

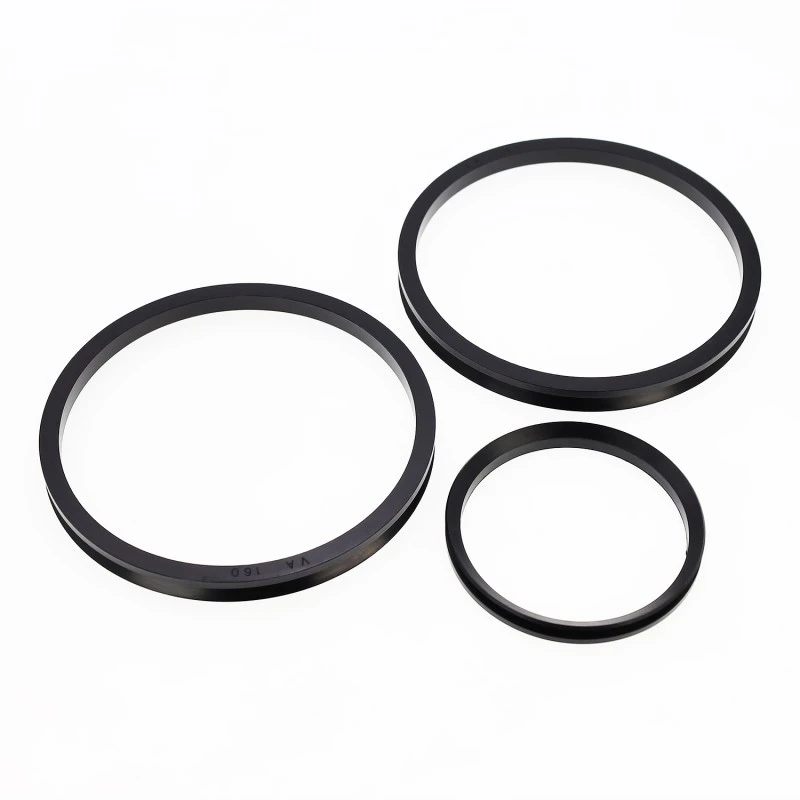

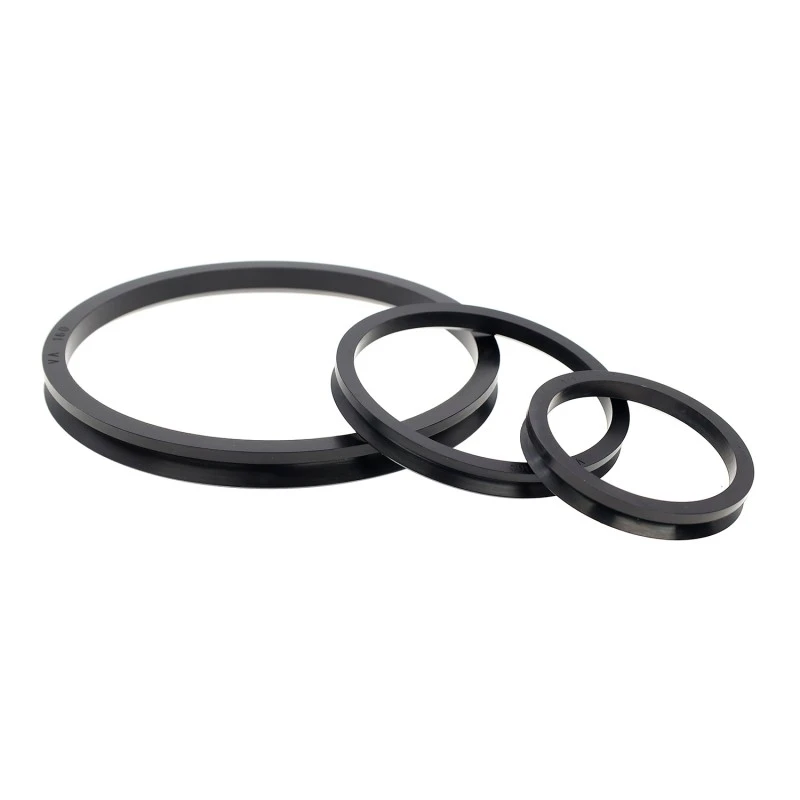

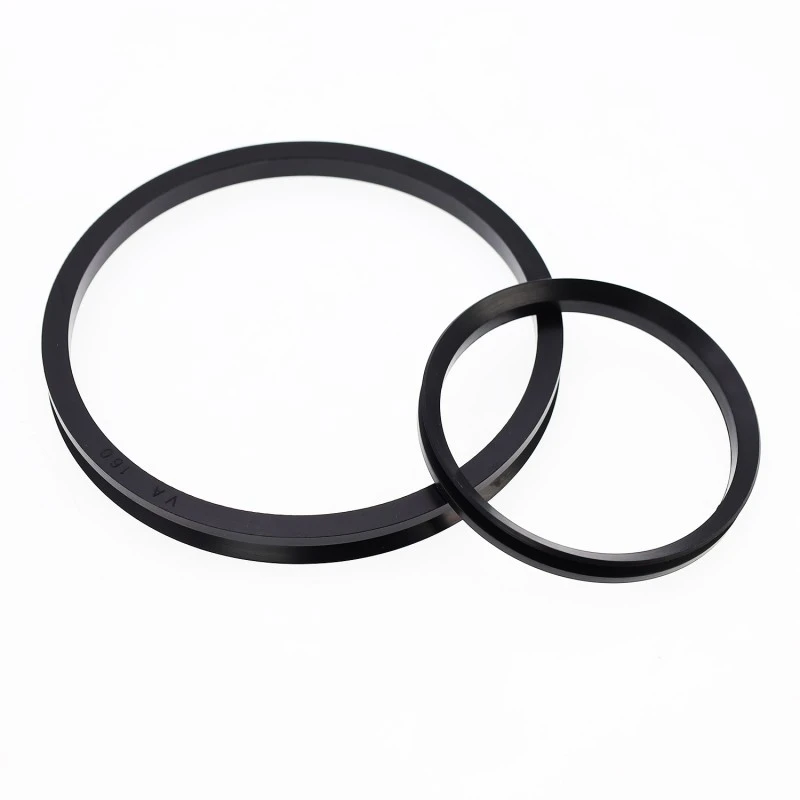

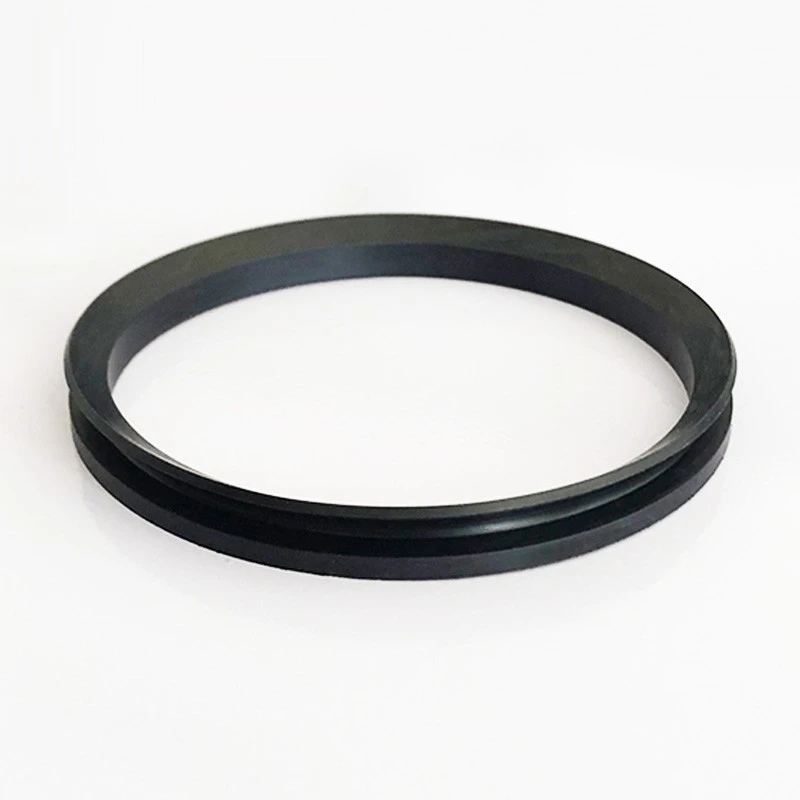

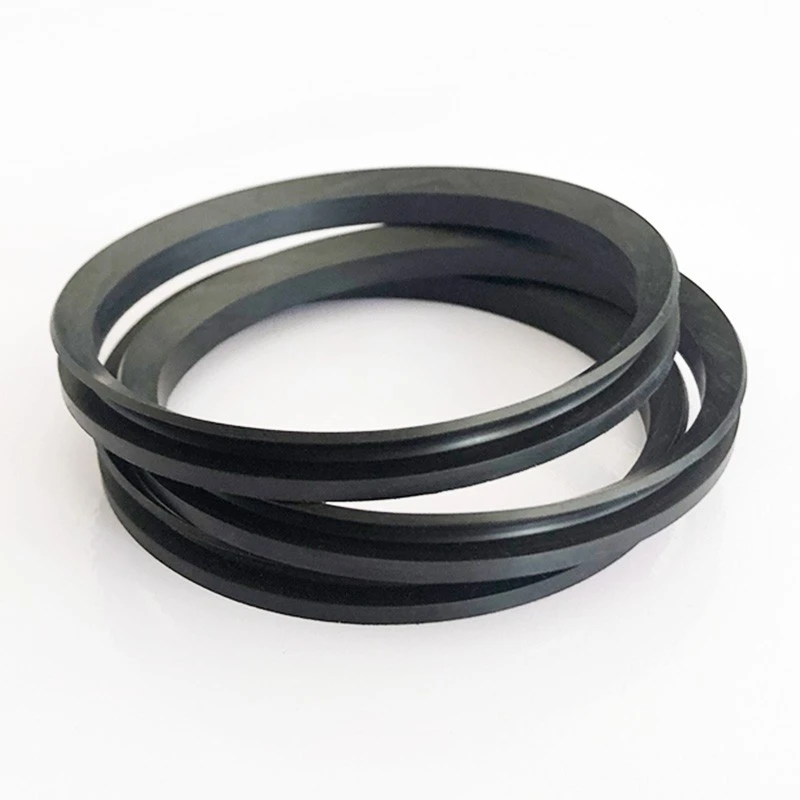

1. Jednoduchá inštalácia, dá sa normálne natiahnuť a pevne držať na hriadeli vďaka elasticite gumy.
2. Nízky kontaktný tlak na okraj a dobrá odolnosť proti opotrebovaniu.
3. Umožňuje určitý stupeň excentricity hriadeľa.
4. Účinne zabraňuje vniknutiu prachu, prášku, vody a ich zmesí.
a-substrát b-tesniaca pera C-pás
|
oddiel |
Meno |
Rýchlosť |
Teplota |
Tlak |
Stredná |
Dostupný rozsah |
|
|
VA |
15 m/s |
35~+100 (NBR) -20~+180 (FKM) |
0.03 |
Hydraulický olej, emulzie, voda, mazivo atď. |
3~6000 mm |
|
|
VS |
12-200 mm |

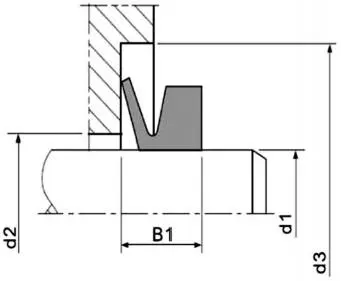

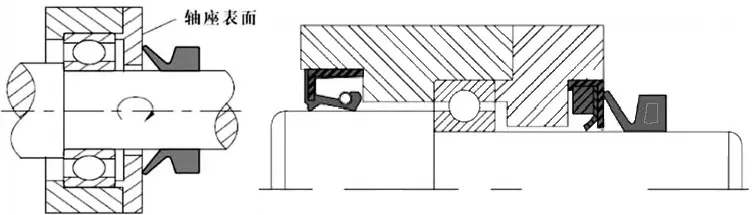

Schematický diagram vodného uzáveru v tvare V
Odporúčaná drsnosť povrchu pre trecie povrchy
|
Ra (μm) |
Lineárna rýchlosť (m/s) |
Stredná |
|
0,4-0,8 |
>10 |
Olej, voda |
|
0,8-1,6 |
5-10 |
Striekaný olej, striekajúca voda, mastnota |
|
1,6-2,0 |
1-5 |
Mastnota, prach, striekajúca voda |
|
2,0-2,5 |
<1 |
Masť, prach |
Poznámka: Kvalita povrchu nesmie presiahnuť Ra 0,05 μm.
Tabuľka špecifikácií VA a rozmerov drážok
|
Číslo produktu |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7 až 3,5 |
d1+1 |
d1+4 |
2,5 ± 0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5 až 4,5 |
d1+6 |
3 ± 0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5 až 5,5 |
4 |
||||||
|
Va6 |
5,5 až 6,5 |
5 |
||||||
|
Va7 |
6,5~8 |
6 |
||||||
|
Va8 |
8~9.5 |
7 |
||||||
|
Va10 |
9,5 až 11,5 |
d1+9 |
4,5 ± 0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5~12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5-17 |
14 |
||||||
|
Va18 |
17,5-19 |
16 |
||||||
|
Va20 |
19-21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21-24 |
20 |
||||||
|
Va25 |
24-27 |
22 |
||||||
|
Va28 |
27-29 |
25 |
||||||
|
Va30 |
29-31 |
27 |
||||||
|
Va32 |
31-33 |
29 |
||||||
|
Va35 |
33-36 |
31 |
||||||
|
Va38 |
36-38 |
34 |
||||||
|
Va40 |
38-43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43-48 |
40 |
||||||
|
Va50 |
48-53 |
45 |
||||||
|
Va55 |
53-58 |
49 |
||||||
|
Va60 |
58-63 |
54 |
||||||
|
Va65 |
63-68 |
58 |
||||||
|
Va70 |
68-73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73-78 |
67 |
||||||
|
Va80 |
78-83 |
72 |
||||||
|
Va85 |
83-88 |
76 |
||||||
|
Va90 |
88-93 |
81 |
||||||
|
Va95 |
93-98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Číslo produktu |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5 ± 1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135-145 |
126 |
||||||
|
Va150 |
145-155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12 ± 1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165-175 |
153 |
||||||
|
Va180 |
175-185 |
162 |
||||||
|
Va190 |
185-195 |
171 |
||||||
|
Va200 |
190-210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290-310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365 až 390 |
337 |
||||||
|
Va400 |
390 až 430 |
360 |
||||||
|
Va450 |
430 až 480 |
405 |
||||||
|
Va500 |
480 až 530 |
450 |
||||||
|
Va550 |
530 až 580 |
495 |
||||||
|
Va600 |
580 až 630 |
540 |
||||||
|
Va650 |
630-665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705-745 |
670 |
||||||
|
Va750 |
745-785 |
705 |
||||||
|
Va800 |
785-830 |
745 |
||||||
|
Va850 |
830-875 |
785 |
||||||
|
Va900 |
875-920 |
825 |
||||||
|
Va950 |
920-965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Poznámka: Dostupné sú produkty do dĺžky 6000 mm.
Tabuľka špecifikácií VS a rozmerov drážok
|
Číslo produktu |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11,5 až 13,5 |
dl+1 |
dl+9 |
6,7 ± 0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15,5 až 17,5 |
14 |
||||||
|
Vs18 |
17,5-19 |
16 |
||||||
|
Vs20 |
19-21 |
dl+2 |
dl+12 |
9 ± 0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21-24 |
20 |
||||||
|
Vs25 |
24-27 |
22 |
||||||
|
Vs28 |
27-29 |
25 |
||||||
|
Vs30 |
29-31 |
27 |
||||||
|
Vs32 |
31-33 |
29 |
||||||
|
Vs35 |
33-36 |
31 |
||||||
|
Vs38 |
36-38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43-48 |
40 |
||||||
|
Vs50 |
48-53 |
45 |
||||||
|
Vs55 |
53-58 |
49 |
||||||
|
Vs60 |
58-63 |
54 |
||||||
|
Vs65 |
63-68 |
58 |
||||||
|
Vs70 |
68-73 |
dl+3 |
dl+18 |
13,5 ± 1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73-78 |
67 |
||||||
|
Vs80 |
78-83 |
72 |
||||||
|
Vs85 |
83-88 |
76 |
||||||
|
Vs90 |
88-93 |
81 |
||||||
|
Vs95 |
93-98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15,5 ± 1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135-145 |
126 |
||||||
|
Vs150 |
145-155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18 ± 1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165-175 |
153 |
||||||
|
Vs180 |
175-185 |
162 |
||||||
|
Vs190 |
185-195 |
171 |
||||||
|
Vs199 |
195-210 |
180 |
Poznámka: Ak požadované špecifikácie nie sú uvedené v tejto tabuľke, kontaktujte našu spoločnosť.
