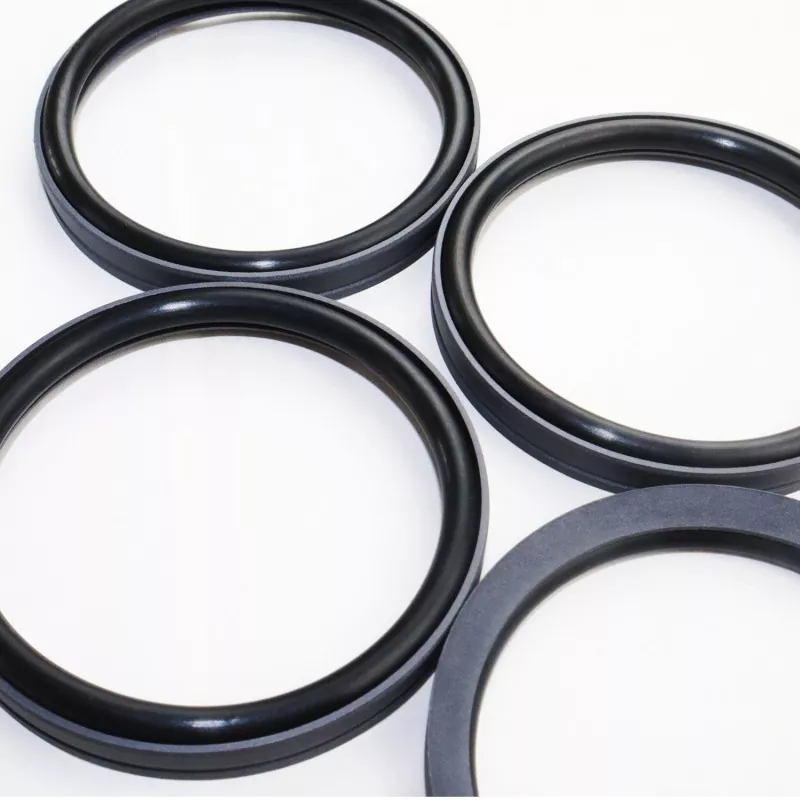

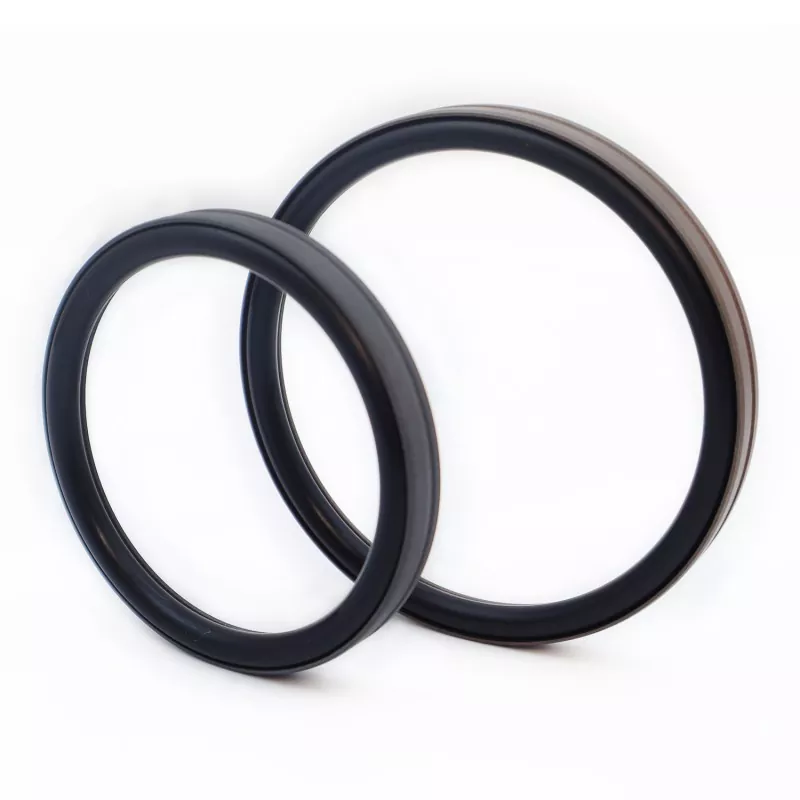

Kombinované tesnenie typu Bore Foot sa skladá z tesniaceho krúžku v tvare pätky vyrobeného z PTFE (alebo kompozitu PTFE) a gumového O-krúžku; je určený na jednočinné tesnenie v hydraulických a pneumatických vratných aplikáciách. Je kategorizovaný do sérií RC53 a RC54 na základe zodpovedajúceho O-krúžku (v súlade s normou GB1235). Vďaka konštrukcii tesniaceho krúžku s tenkým okrajom ponúka vynikajúcu následnú kompenzáciu a vynikajúci tesniaci výkon. Funguje dobre pri vysokom aj nízkom tlaku, funguje bez „sklzu“ (plazenia), podporuje dlhodobé tesnenie bez oleja a je široko používaný pre piesty vysokotlakových valcov.

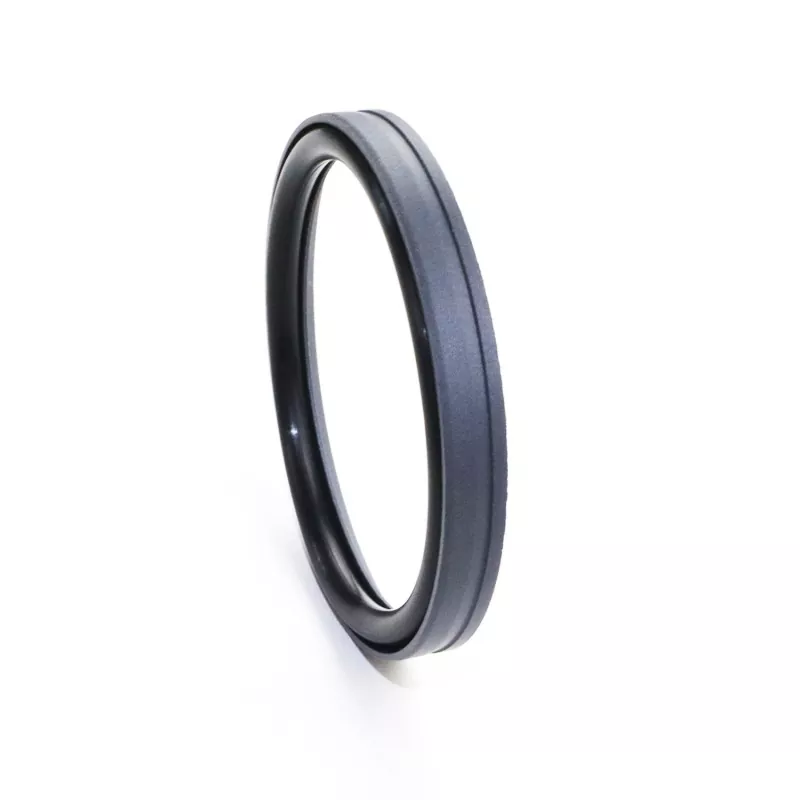

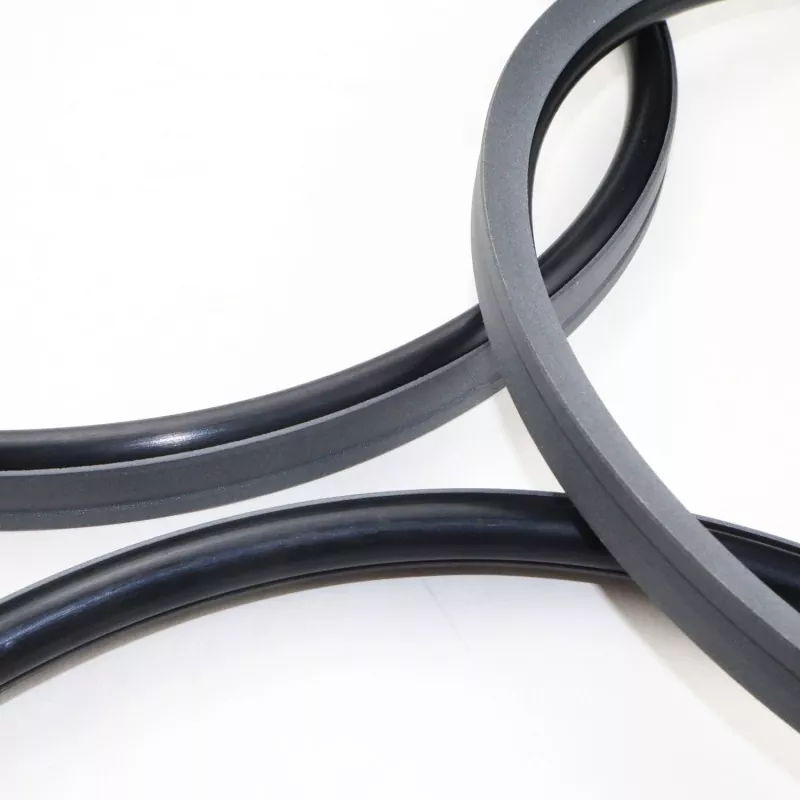

Klinovitá drážka na tesniacej ploche v tvare nohy zvyšuje integritu tesnenia a odolnosť voči znečisteniu a zároveň znižuje trenie. Konštrukčný dizajn tiež zlepšuje tlakovú únosnosť tesnenia. Vo všeobecnosti nie je vhodný na inštaláciu do uzavretých drážok.
1. Vhodné pre hydraulické aj pneumatické aplikácie;
2. Vynikajúci tesniaci výkon v podmienkach vysokého aj nízkeho tlaku;
3. Nízke trenie, minimálny odpor proti odtrhnutiu, plynulý pohyb, rovnaké dynamické a statické trenie a žiadne prešmykovanie;
4. Dlhá životnosť; vhodné pre aplikácie bezolejového mazania;
5. Vhodné pre vysokotlakové a ultravysokotlakové tesnenie;
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť m/s |
Médiá |
|
≤ 100 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulické oleje na minerálnej báze, nehorľavé kvapaliny (HFA/HFB), plyny atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Medzi kompatibilné materiály O-krúžkov patria: R01 Nitrilová guma (NBR), R02 Fluoroelastomer (FKM) atď.

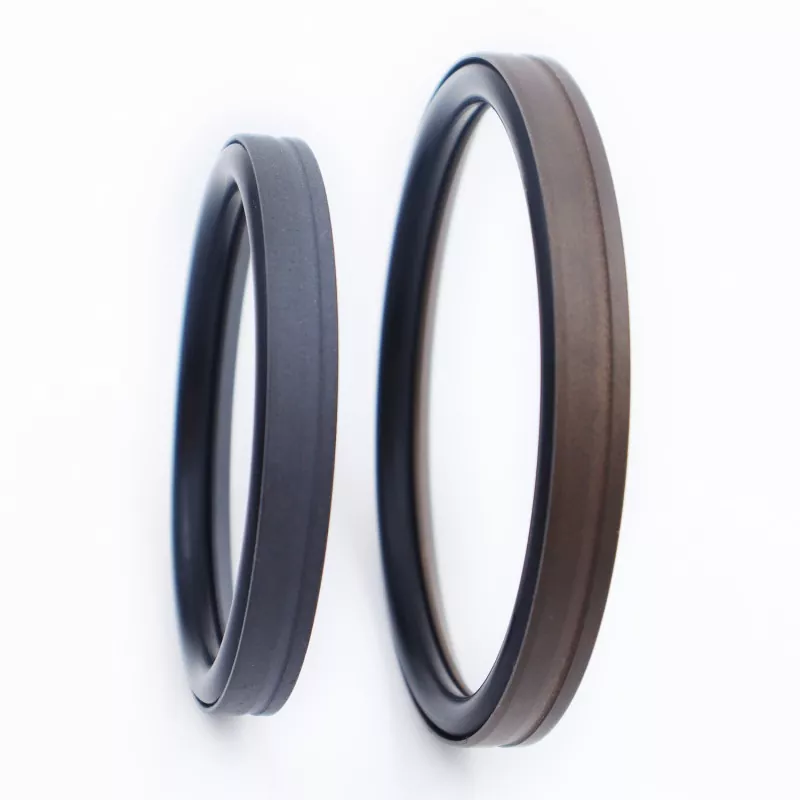

2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; ďalšie dostupné materiály zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné plasty.
Objednávka Model: RC53-80x69,6x9,8-PTFE3-R01
Priemer otvoru x Priemer drážky x Šírka drážky | PTFE3: Modifikovaný kód materiálu PTFE | R01: Kód materiálu O-krúžku
K dispozícii je akákoľvek veľkosť v rámci rozsahu parametrov
|

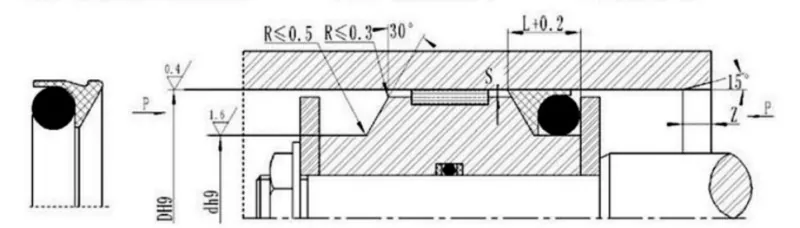

Rozsah clony D H9 |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku robiť |
|
|
< 40 MPa |
< 60 MPa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibilné s O-krúžkami GB1235; je možné dodať akúkoľvek veľkosť v rámci špecifikovaného rozsahu.
|
Rozsah clony D H9 |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku robiť |
|
|
< 40 MPa |
< 60 MPa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Poznámka: Pre tlaky >60 MPa sa používa tolerancia uloženia H8/8 v oblasti základne tesnenia a vôľa tesnenia Smax pre ultravysoký tlak je <0,05.
