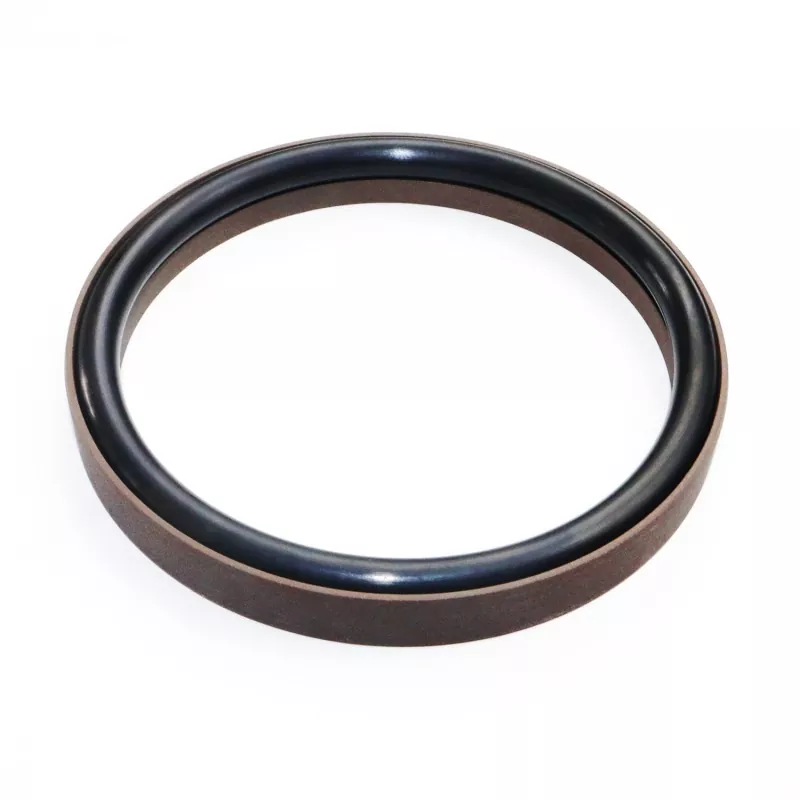

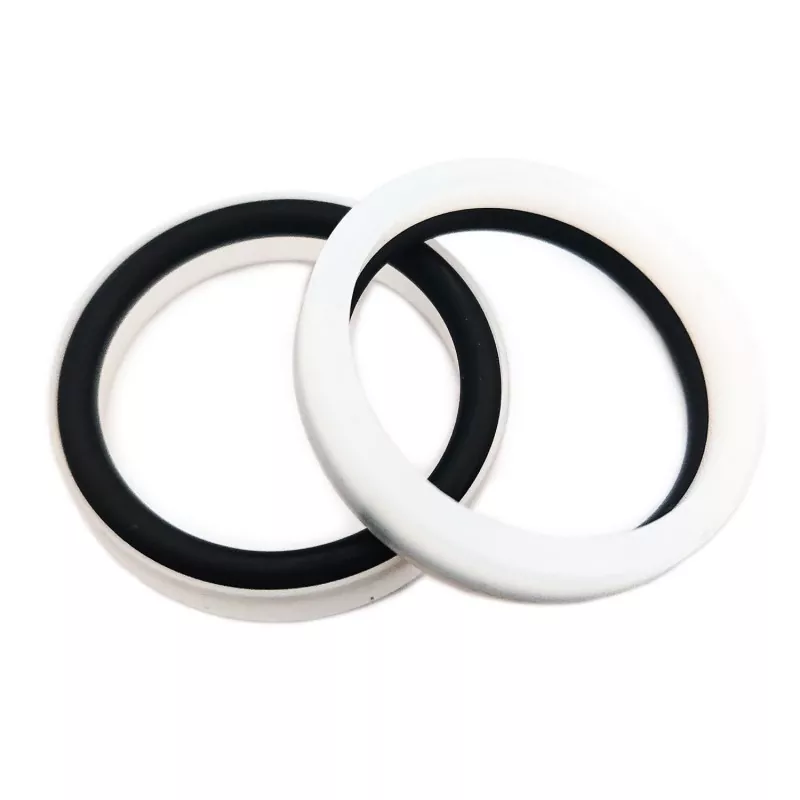

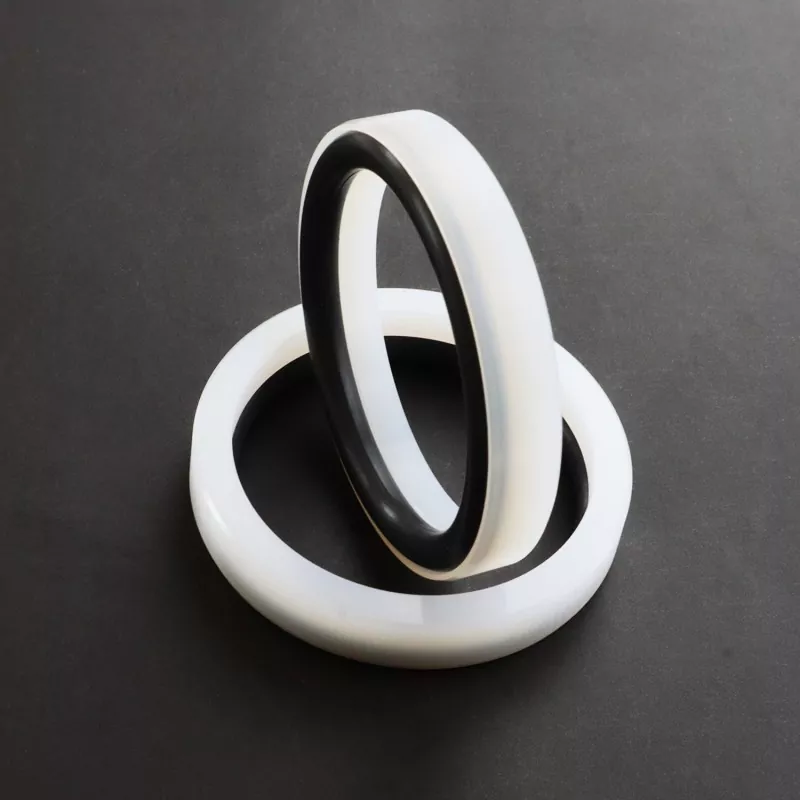

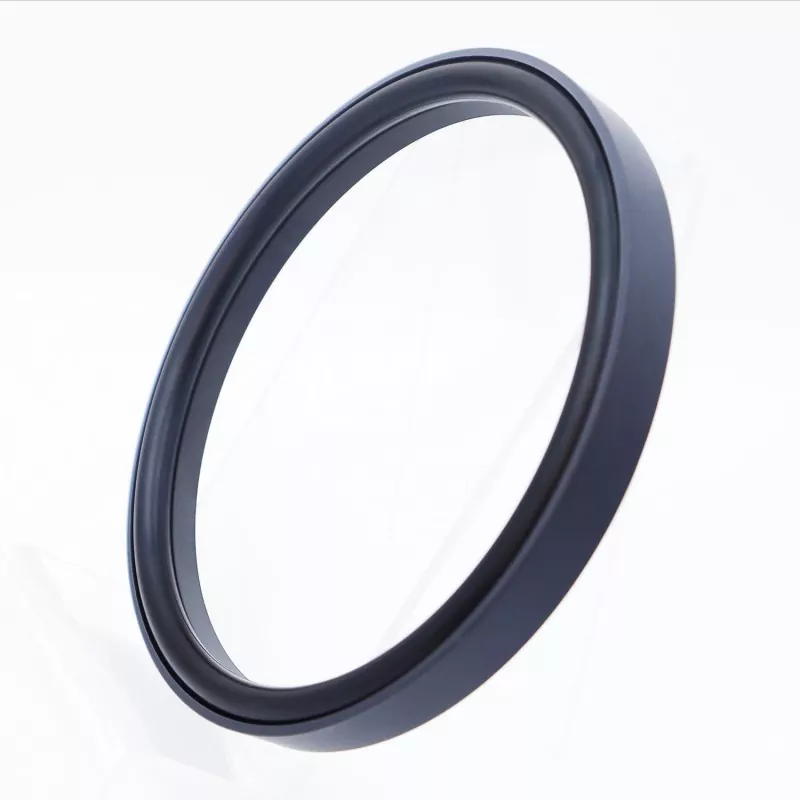

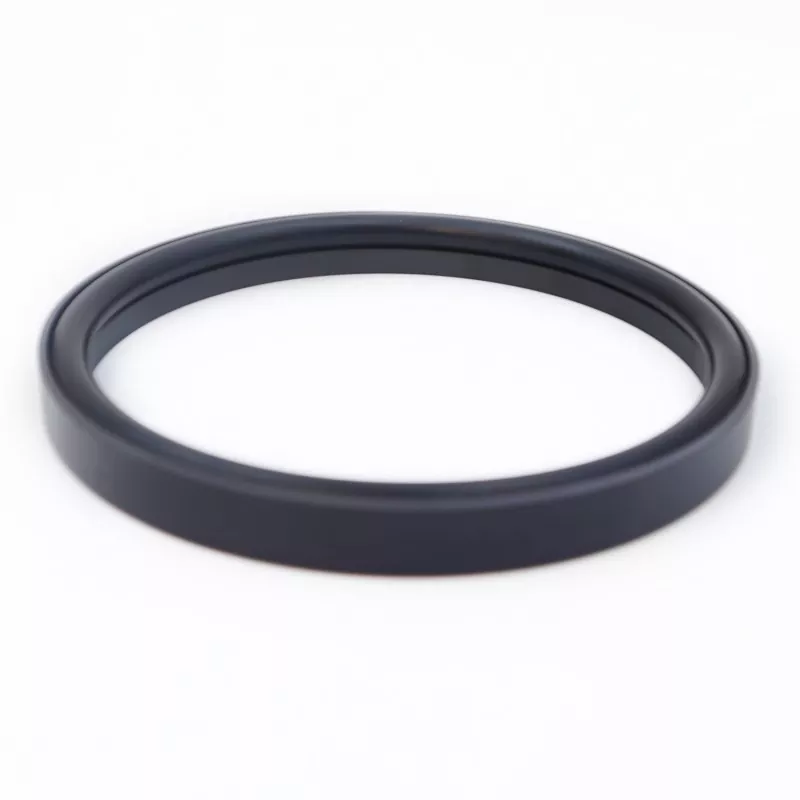

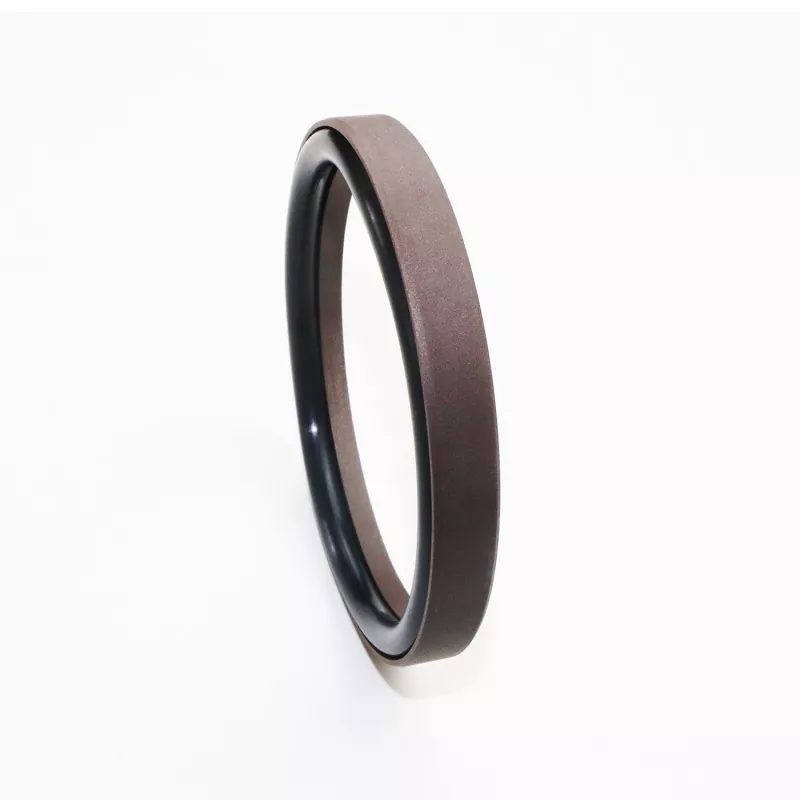

Zosilnené stupňovité kombinované tesnenie pre tyč (určené pre ultravysoký tlak a aplikácie na báze vody) pozostáva zo zosilneného pravouhlého tesniaceho krúžku vyrobeného z PTFE (alebo kompozitu PTFE) a gumeného O-krúžku. Je k dispozícii v sériách RC58 a RC59 v závislosti od konkrétneho použitého O-krúžku (v súlade s normou GB1235). Ponúka výkon s nízkym trením – zaisťuje nulový odpor pri štarte a plynulý vratný pohyb bez prešmykovania – a je vhodný na dlhodobú prevádzku v prostredí bez oleja, čím výrazne znižuje pravdepodobnosť zlyhania zariadenia a znižuje náklady na údržbu.
Vďaka optimalizovanej hrúbke tesniaceho krúžku funguje tesnenie efektívne aj pri použití s vodou alebo inými médiami s nízkou viskozitou. Konštrukčný dizajn zosilneného tesniaceho krúžku tiež zvyšuje jeho odolnosť voči vysokým a ultra vysokým tlakom. Vo všeobecnosti sa toto tesnenie nemôže inštalovať do uzavretej drážky.
1. Nízke trenie: minimálny odpor pri štartovaní, plynulý pohyb, rovnaké dynamické a statické trenie a žiadne prešmykovanie;
2. Dlhá životnosť: vhodné pre aplikácie bezolejového mazania;
3. Vhodné na utesnenie vysokotlakových a ultravysokotlakových systémov, ako aj médií s nízkou viskozitou, ako je voda;
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť m/s |
Médiá |
|
≤ 200 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulické oleje na minerálnej báze, nehorľavé kvapaliny (HFA/HFB), voda atď. |
|
-20 až +200 (s O-krúžkom FKM) |
1. Kompatibilné materiály O-krúžkov zahŕňajú: RO1 Nitrilový kaučuk (NBR), RO2 Fluoroelastomer (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; alternatívne materiály zahŕňajú PTFE2, PTFE4 a iné vysokovýkonné plasty.
Objednávací model: RC58-80x69.2x10.5-PTFE3-R01
Model - Priemer otvoru x Priemer drážky x Šírka drážky | PTFE3 - Modifikovaný PTFE Kód materiálu | R01 - Kód materiálu O-krúžku
K dispozícii sú špecifikácie v rámci rozsahu parametrov.
|

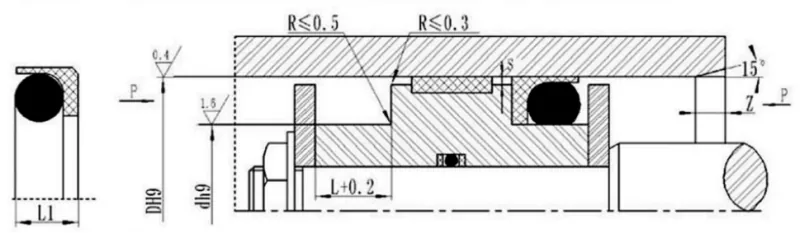

Štandardný model DH9 RC58 |
Ľahká záťaž DH9 RC58-Q |
Vysokovýkonný DH9 RC58-Z |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Výška tesnenia L1 |
Polomer rohu Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku robiť |
|
|
<20 MPA |
<60 MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka: Pre tlaky >60 MPa sa používa tolerancia uloženia H8/f8 v oblasti základne tesnenia; pre ultravysokotlakové tesnenie, Smax < 0,05.
Kompatibilné s O-krúžkami GB1235; je možné dodať akúkoľvek veľkosť v rámci špecifikovaného rozsahu parametrov.
|
Rozsah clony D H9 |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Radiálna vôľa Smax |
Polomer rohu Rmax |
Skosenie Zmin |
Priemer drôtu O-krúžku robiť |
|
|
<20 MPA |
<60 MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
