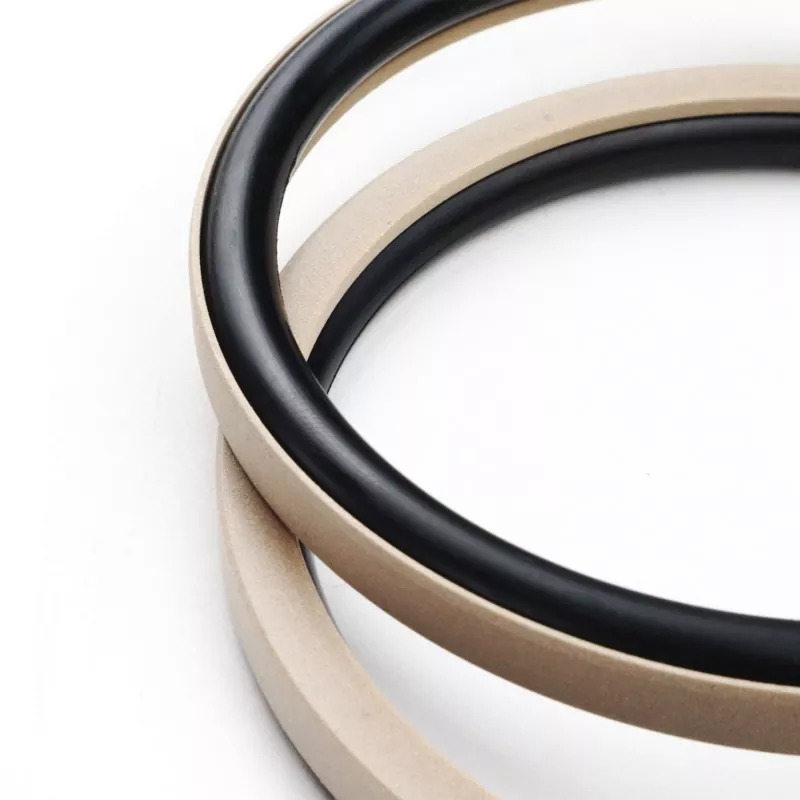

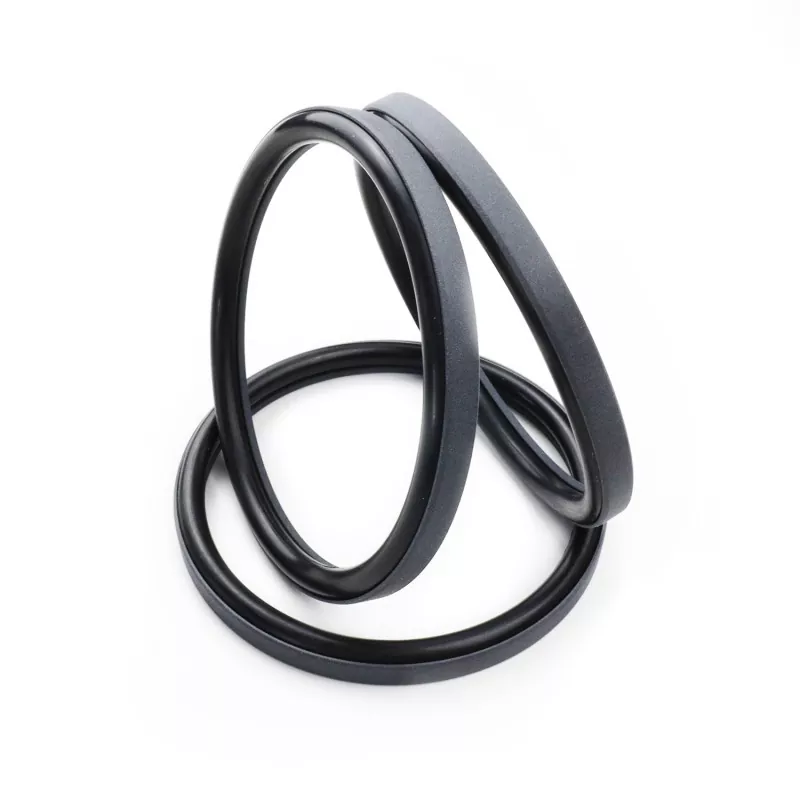

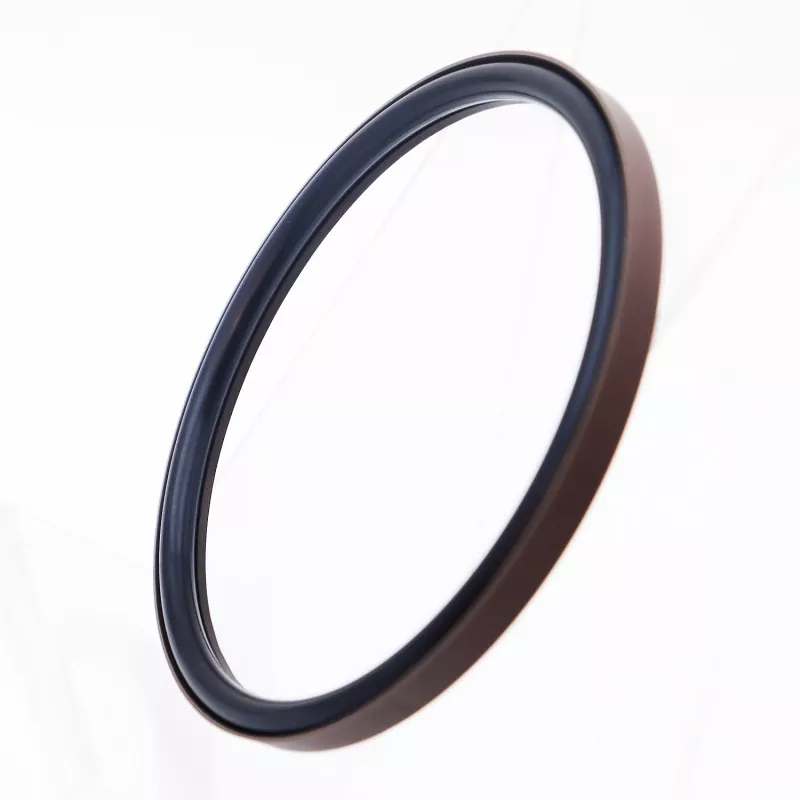

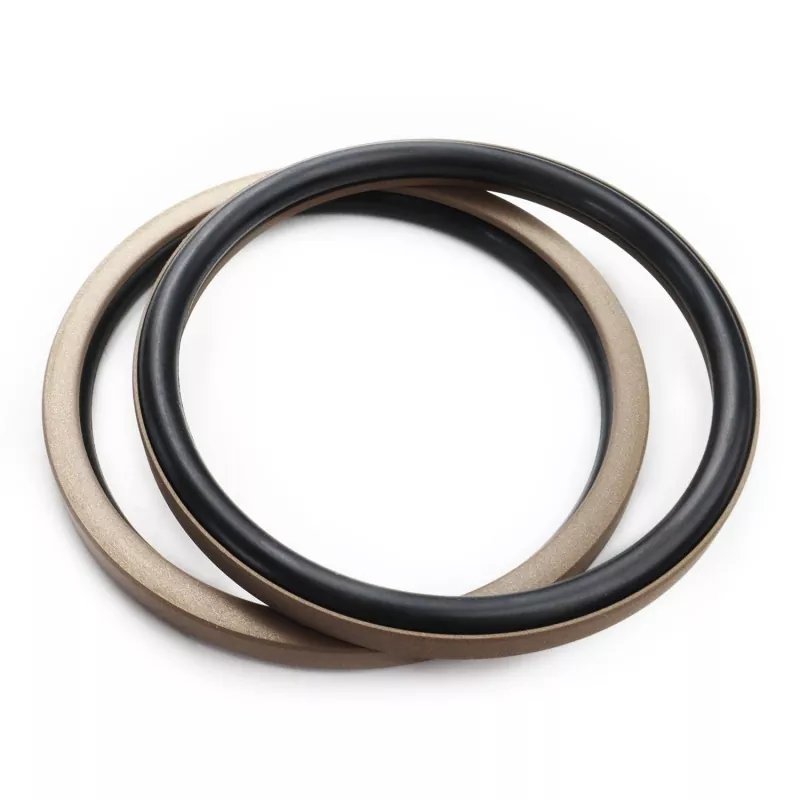

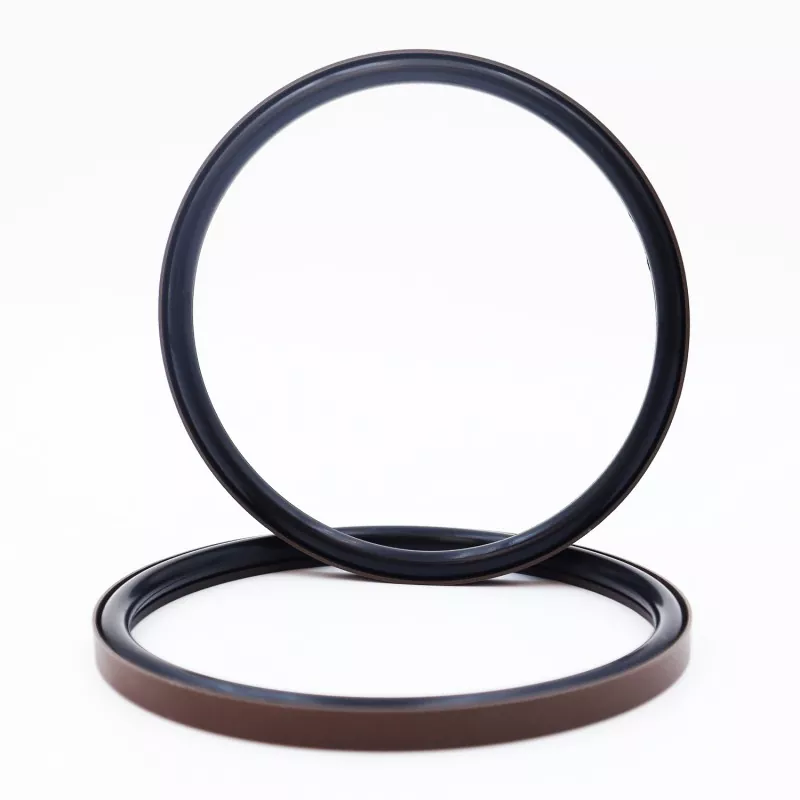

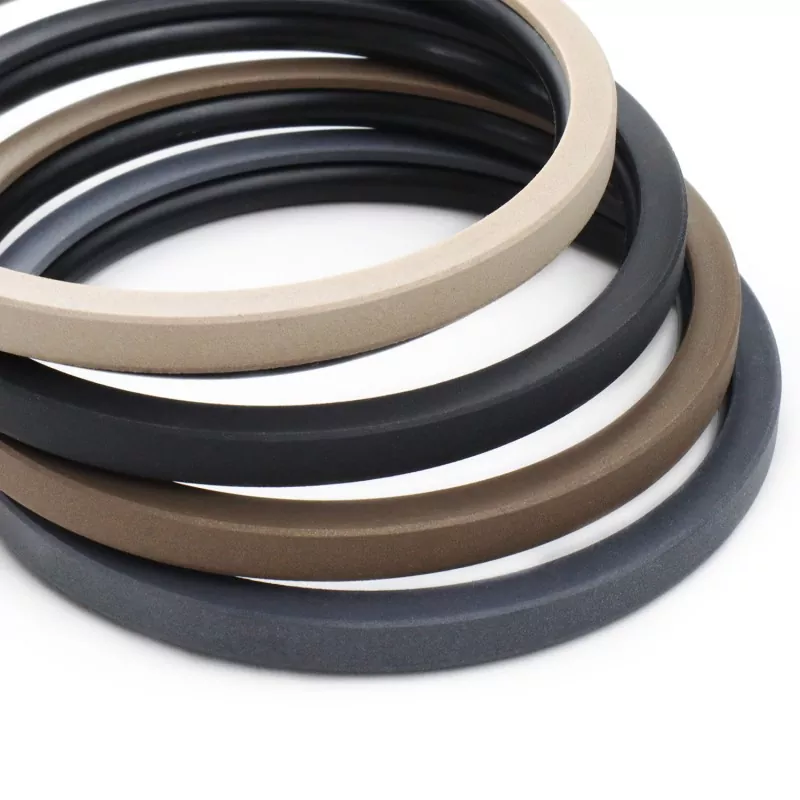

Pravouhlé kombinované tesnenie pre piest pozostáva z pravouhlého tesniaceho krúžku vyrobeného z PTFE (alebo kompozitu PTFE) a gumového O-krúžku; je určený na jednočinné tesnenie v hydraulických a pneumatických vratných aplikáciách. Je kategorizovaný do sérií RC51 a RC52 na základe zodpovedajúceho O-krúžku (v súlade s normou GB1235). Pravouhlý tesniaci krúžok sa vyznačuje dizajnom s tenkým okrajom, ktorý ponúka vynikajúce možnosti kompenzácie následného sledovania, čo vedie k vynikajúcemu tesniacemu výkonu.
Produkt ponúka nízky koeficient trenia a minimálne vylamovacie trenie. Zabezpečuje vyvážené dynamické a statické trenie, funguje hladko bez "trhavého pohybu" (trhavého pohybu), podporuje podmienky bezolejového mazania a môže sa pochváliť dlhou životnosťou.
Jeho kompaktná konštrukcia sa hodí do štandardných drážok a umožňuje jednoduchú inštaláciu a údržbu, čo z neho robí ideálnu voľbu tesnenia pre piestové zostavy rôznych hydraulických valcov.
1. Vhodné pre hydraulické aj pneumatické aplikácie;
2. Vynikajúci tesniaci výkon v prostredí s vysokým aj nízkym tlakom;
3. Nízke trenie, minimálne vylamovacie trenie, hladká prevádzka, vyvážené dynamické a statické trenie a žiadne prešmykovanie;
4. Dlhá životnosť; vhodné pre aplikácie bezolejového mazania;
5. Kompaktný dizajn; jednoduchá inštalácia a údržba;
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť m/s |
Médiá |
|
≤70 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulické oleje na minerálnej báze, nehorľavé kvapaliny (HFA/HFB), plyny atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Materiály pre sprievodný O-krúžok zahŕňajú: R01 Nitrilová guma (NBR), R02 Fluoroelastomer (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; ďalšie dostupné možnosti zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné plasty.
Objednávací model: RC51—80x70x7,6—PTFE3—R01
Model - Vŕtanie valca x Priemer drážky x Šírka drážky | PTFE3: Modifikovaný kód materiálu PTFE | R01: Kód materiálu O-krúžku
K dispozícii sú špecifikácie v rámci špecifikovaných rozsahov.
|

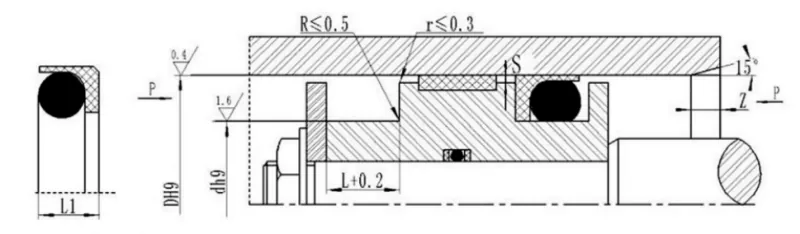

Štandardný model DH9 RC51 |
Ľahká záťaž DH9 RC51-Q |
Vysokovýkonný DH9 RC51-Z |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Výška tesnenia L1 |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku do |
|
|
<20 MPA |
<40 MPA |
||||||||
|
8~12 |
12,9-23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9-23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9-23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Poznámky:1. Ľahká séria sa ľahšie inštaluje do uzavretých drážok širších ako 30 mm.
2. Montáž do uzavretých drážok konzultujte s firmou.
3. Pre tlaky presahujúce 40 MPa použite toleranciu H8/f8 pre oblasť základne tesnenia.
