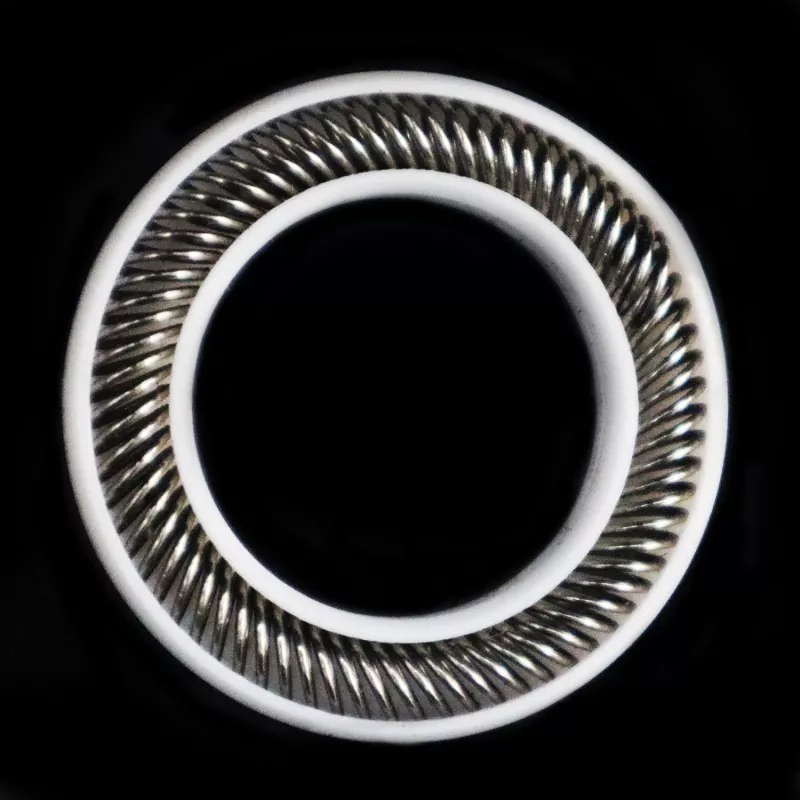

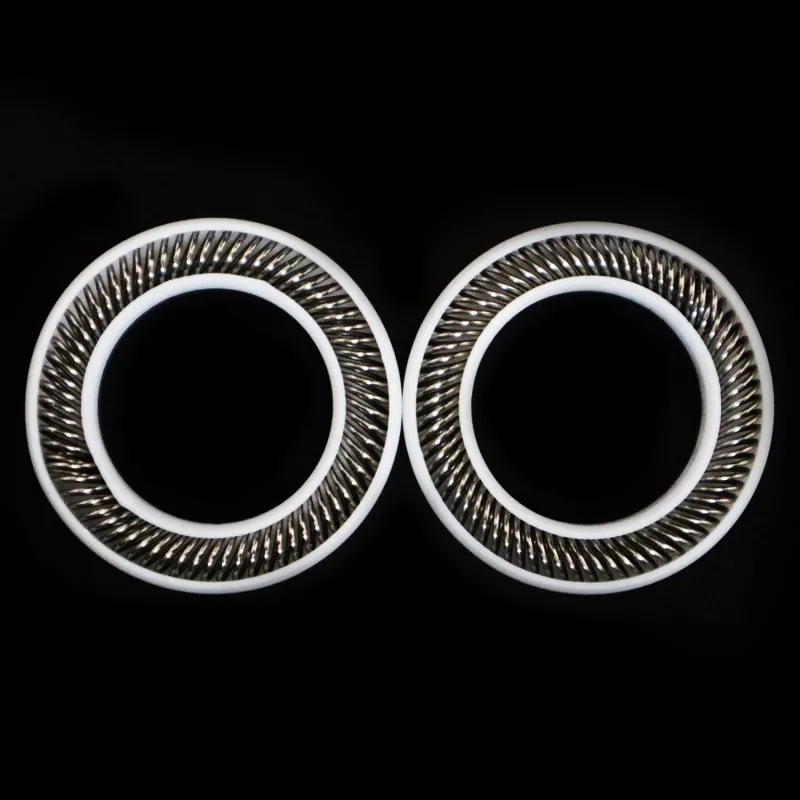

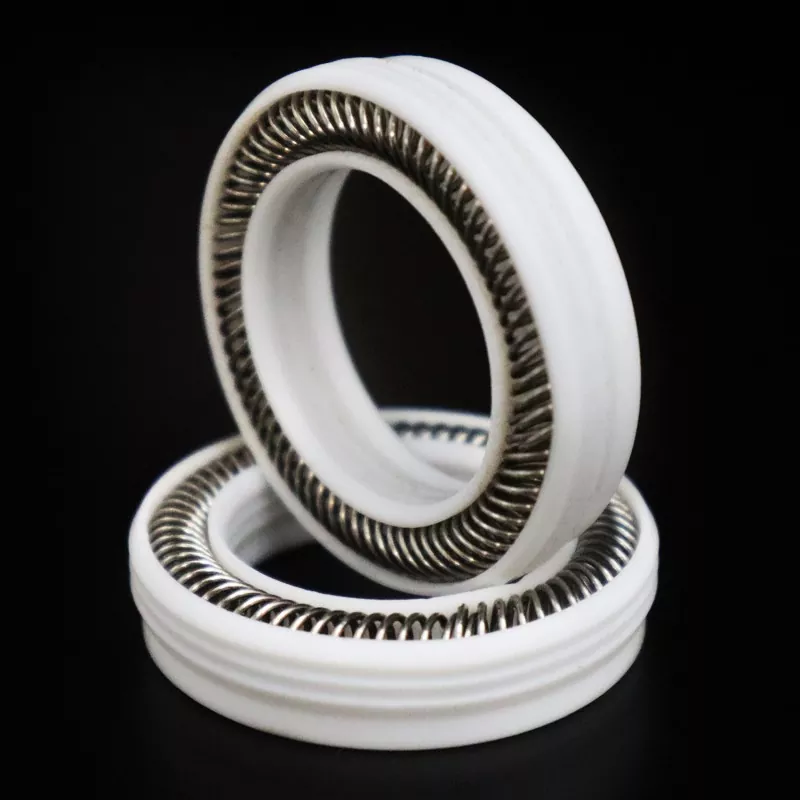

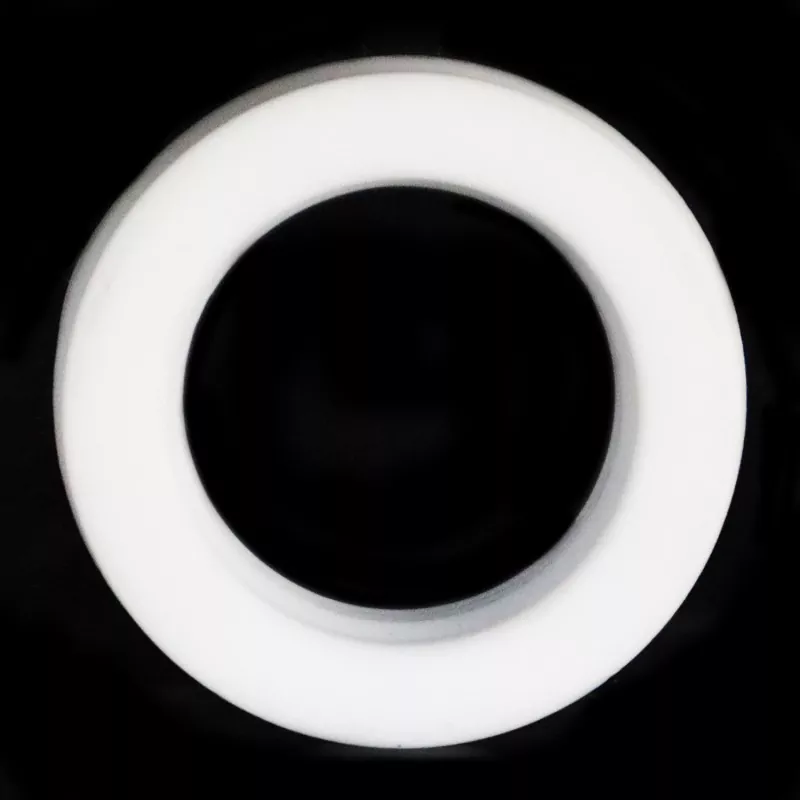

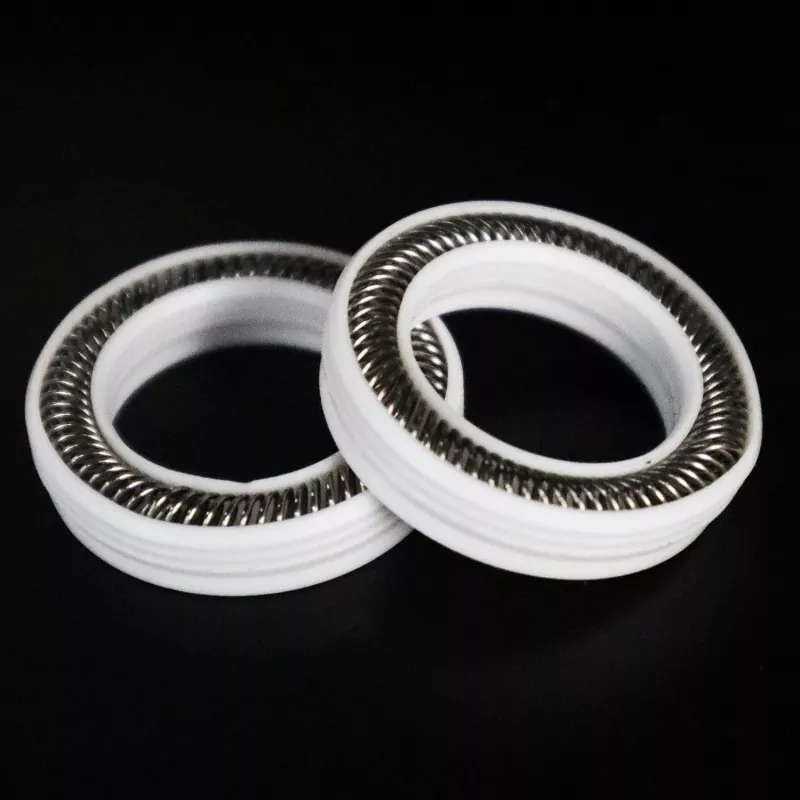

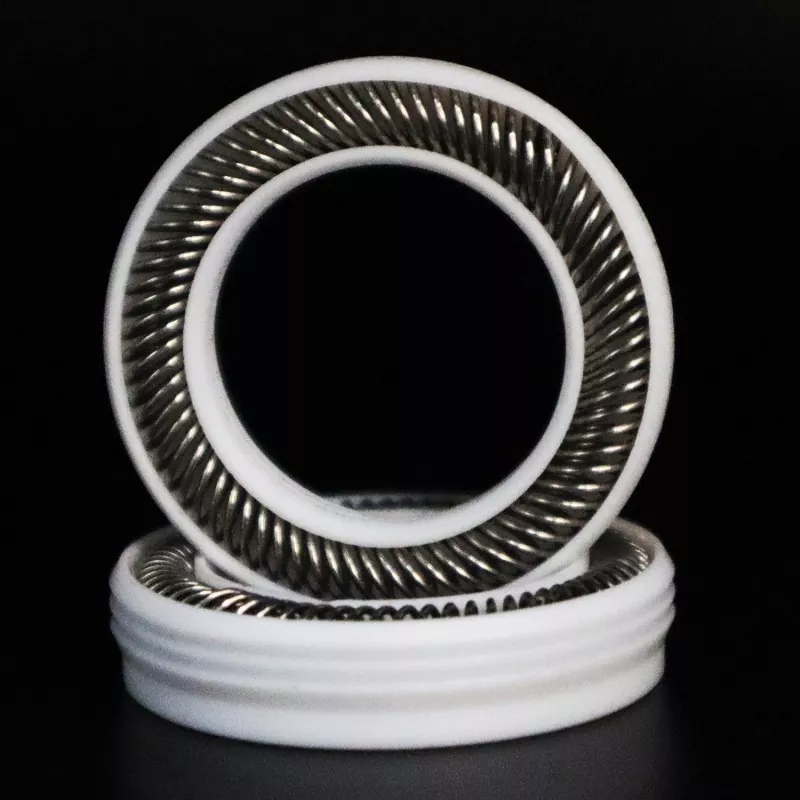

Ruichen FS-D Heavy-Duty Spring-Energized Seal predstavuje vysoko výkonný model v sérii, navrhnutý pre dlhodobé a spoľahlivé tesnenie v extrémnych prevádzkových podmienkach. Integruje viacero technických výhod, ktoré mu umožňujú odolávať zložitým prostrediam charakterizovaným vysokým tlakom, vysokou teplotou, silnou koróziou a prítomnosťou pevných častíc.
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Rýchlosť (m/s) |
Teplota °C |
Médiá |
|
|
<40: Použite šírku drážky L >40 MPa: Použite šírku drážky L1 |
<10 |
BO/DO -35~+250 |
Iné -200~+250 |
Všetky kvapaliny, chemikálie a plyny |
Tento model sa vyznačuje zosilnenou štruktúrou ozubeného okraja kombinovanou s vysoko pevným pružinovým systémom, ktorý umožňuje rozsah použiteľného tlaku až do 100 MPa (pri použití so špecializovanou drážkou). Jeho materiálový systém bol špeciálne optimalizovaný tak, aby odolal krátkodobo vysokým teplotám 260°C pri zachovaní vynikajúcej elasticity pri nízkych teplotách. Dizajn tiež výrazne zvyšuje odolnosť proti vytláčaniu a opotrebeniu.
Pružinové tesnenia Ruichen FS-D demonštrujú výnimočnú odolnosť v ťažkých hydraulických strojoch, ropných vrtných a výrobných zariadeniach, vysokoteplotných chemických reaktoroch a ťažkých priemyselných zariadeniach. Navrhnuté tak, aby odolali podmienkam slabého alebo dokonca žiadneho mazania, zachovávajú účinné tesnenie aj v prostrediach obsahujúcich pevné nečistoty. Výber tesnení Ruichen FS-D poskytuje robustnú technickú záruku pre dlhodobú a spoľahlivú prevádzku kritických zariadení.
K dispozícii sú všetky rozmery v rámci rozsahu parametrov.
Poznámka: Ak požadované špecifikácie nie sú uvedené v tejto tabuľke, kontaktujte nás; je možné dodať výrobky do veľkosti 1600 mm.
|

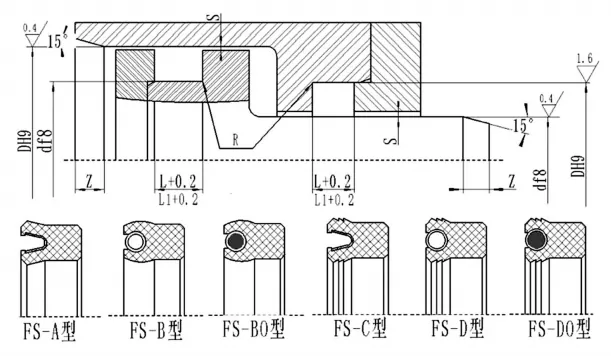

d |
D |
L+0,2 |
L1+0,2 (Použiteľné pre tlaky > 40 MPa) |
Radiálna vôľa Smax |
Dĺžka skosenia Zmin |
Rmax |
|
|
<20 MPA |
<40 MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150 až 400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Návod na použitie: Vhodné pre najnáročnejšie priemyselné prostredia; odporúča sa na dlhodobé utesnenie kritických komponentov zariadenia. Presný výber vyžaduje poskytnutie kompletných prevádzkových parametrov.
