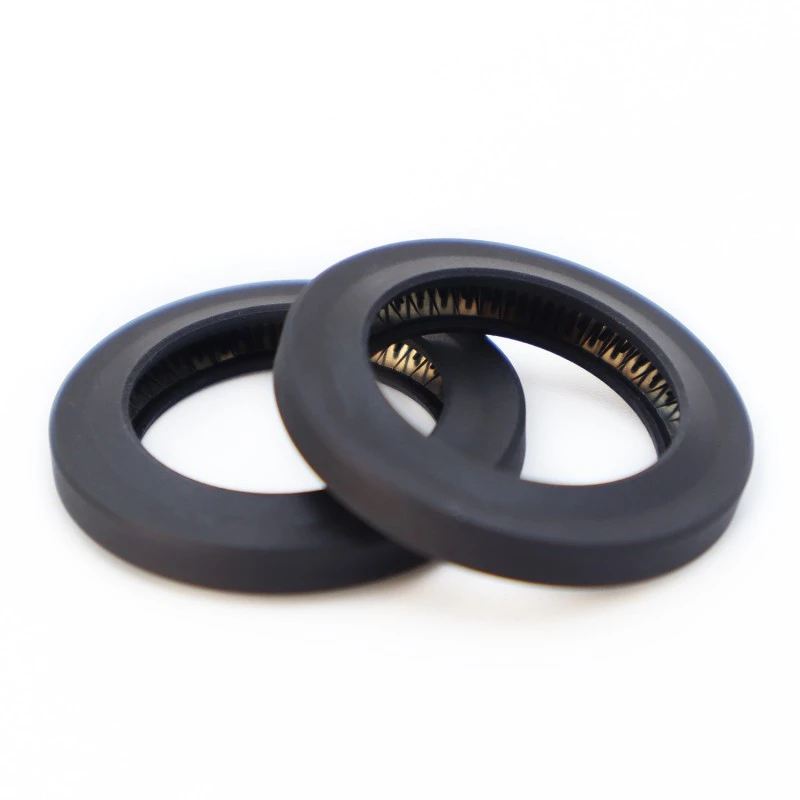

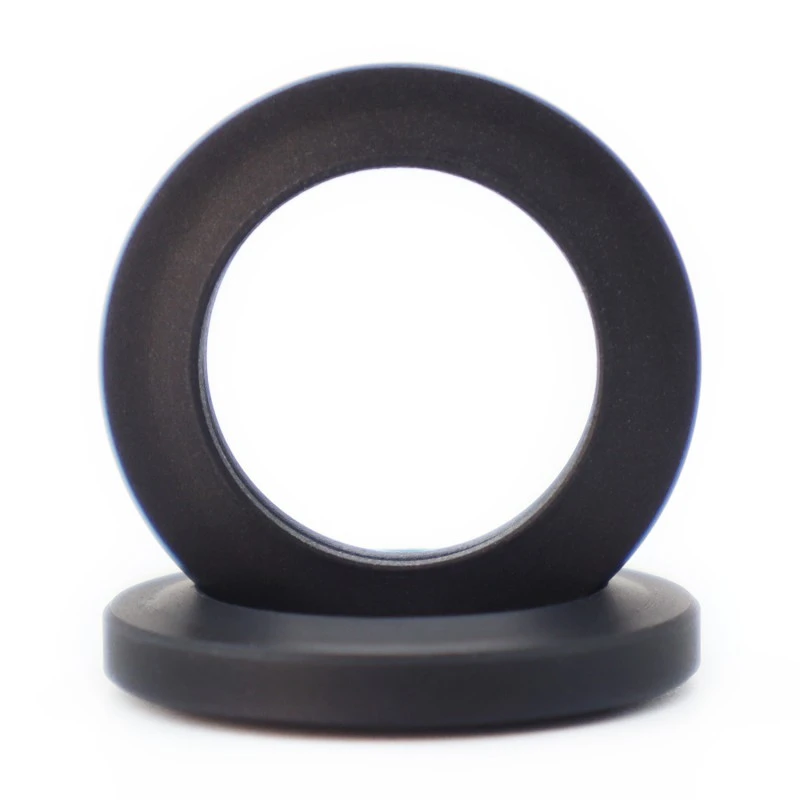

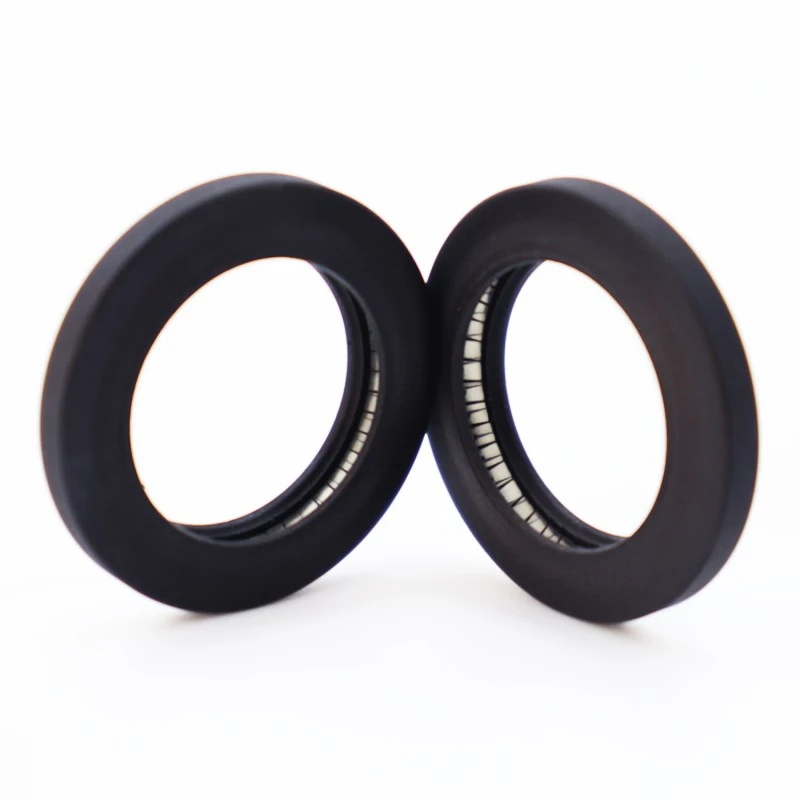

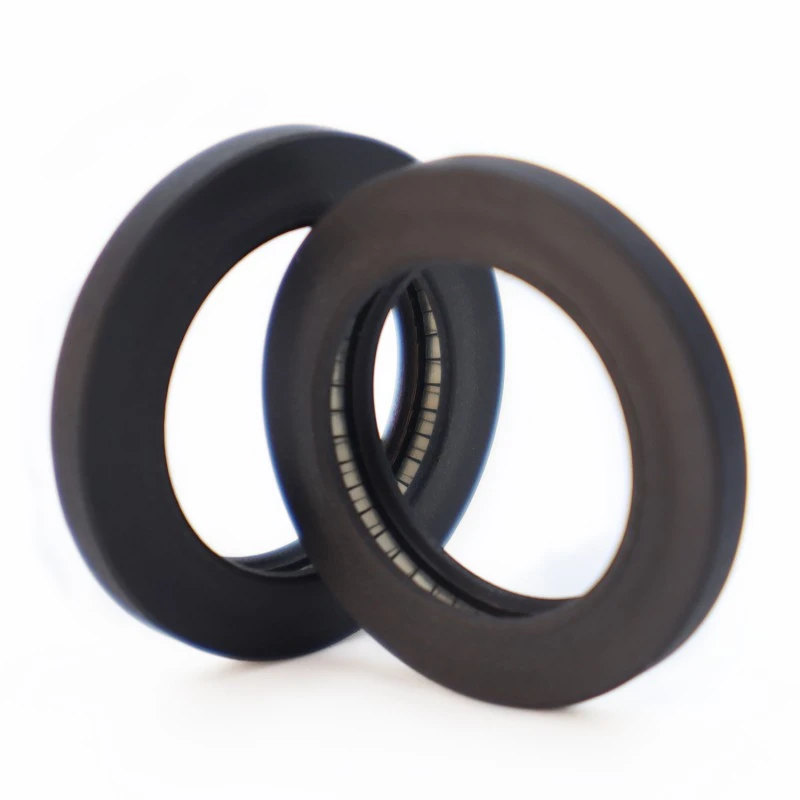

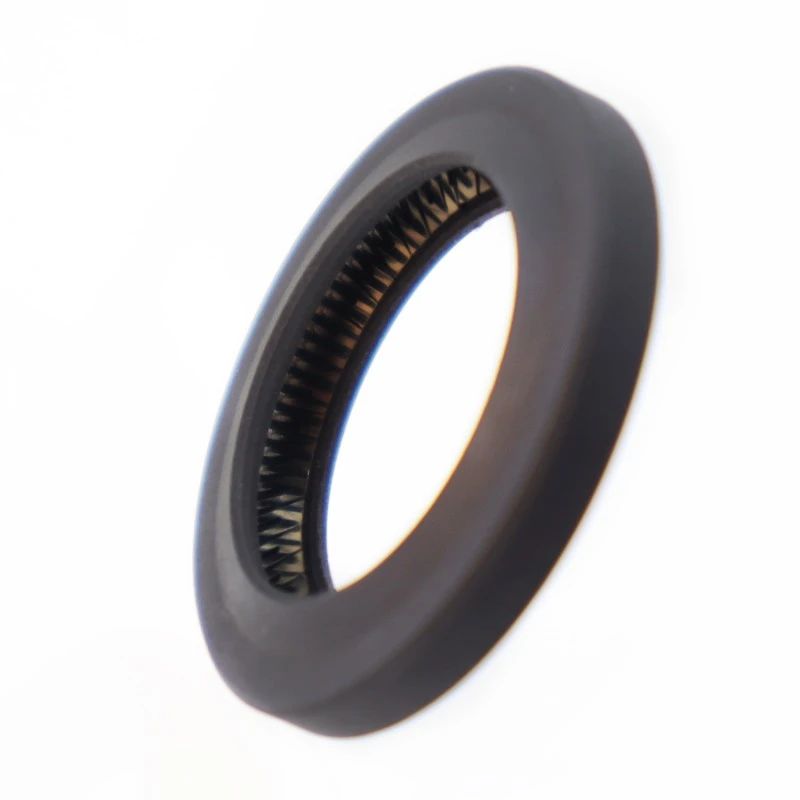

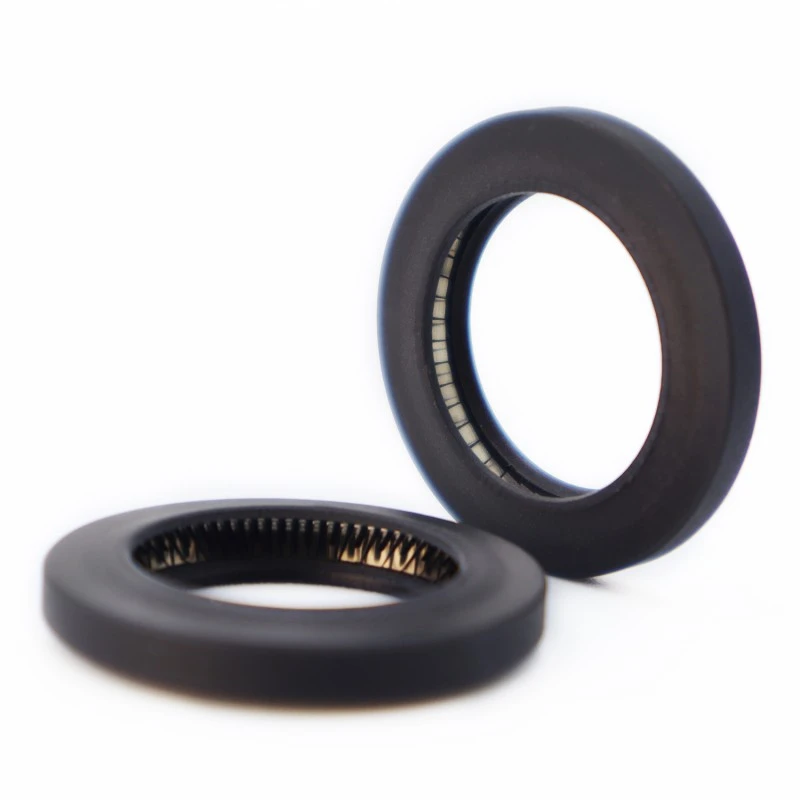

Tesnenie RC2876 pozostáva z pružiny z nehrdzavejúcej ocele a vysokovýkonného plastu. Pružina z nehrdzavejúcej ocele môže mať tvar V alebo O. Pri použití RC2876-B je potrebné zvoliť vhodný elastomérový materiál.
Použiteľné prevádzkové podmienky (extrémne hodnoty by sa nemali vyskytovať súčasne)
|
Tlak (MPa) |
Rýchlosť (m/s) |
Teplota (°C) |
Stredná |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Všetky kvapaliny, chemikálie a plyny |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Výber materiálu
1. Sprievodné materiály O-krúžkov je možné vybrať z: R01 Nitrilová guma (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiály tesniacich krúžkov: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atď.
3. Pružiny z nehrdzavejúcej ocele je možné vybrať z pružín v tvare O a pružín v tvare V.
Príklad objednávky
RC2876-40-PTFE4+V: Vonkajší priemer vnútornej tlakovej drážky je 40, materiál tesniaceho krúžku je PTFE4, pružina je pružina v tvare V.
RC2876-B-40-PTFE4+R02: Vonkajší priemer vnútornej tlakovej drážky je 40, materiál tesniaceho krúžku je PTFE4, zodpovedajúci O-krúžok je vyrobený z fluorokaučuku.
Poznámka: Ak je potrebný rozšírený rozsah, použite sériové číslo.
Tabuľka špecifikácií (k dispozícii sú všetky špecifikácie v rámci rozsahu parametrov)
|
Sériové číslo |
Sériové číslo |
Štandardný rozsah DH11 |
Rozšírený rozsah DH11 |
Hĺbka drážky h-0,05 |
Šírka drážky L+0,2 |
Zaoblené rohy Rmax |
|
RC2876-0 |
RC2876-B-0 |
10-13.9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14-24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
