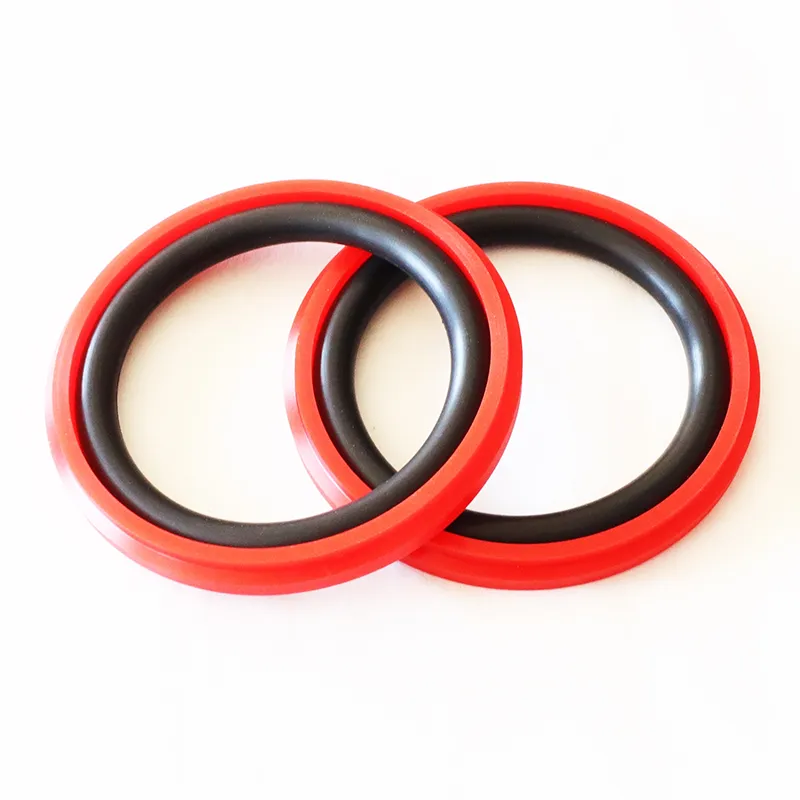

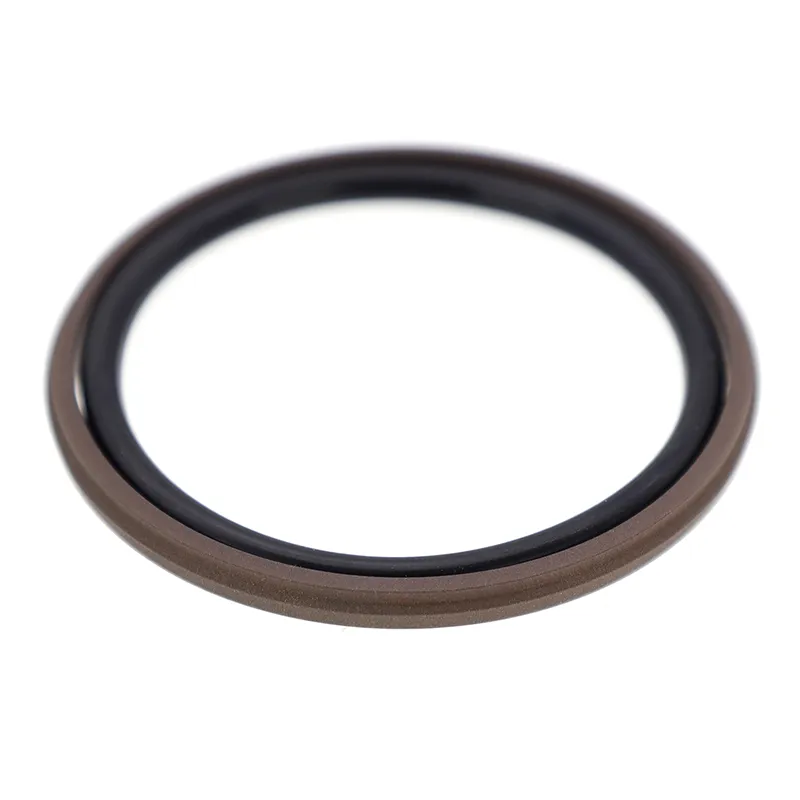

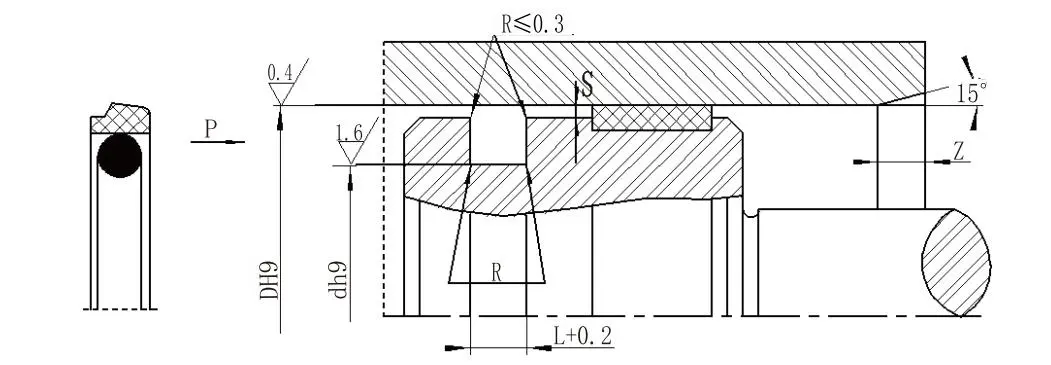

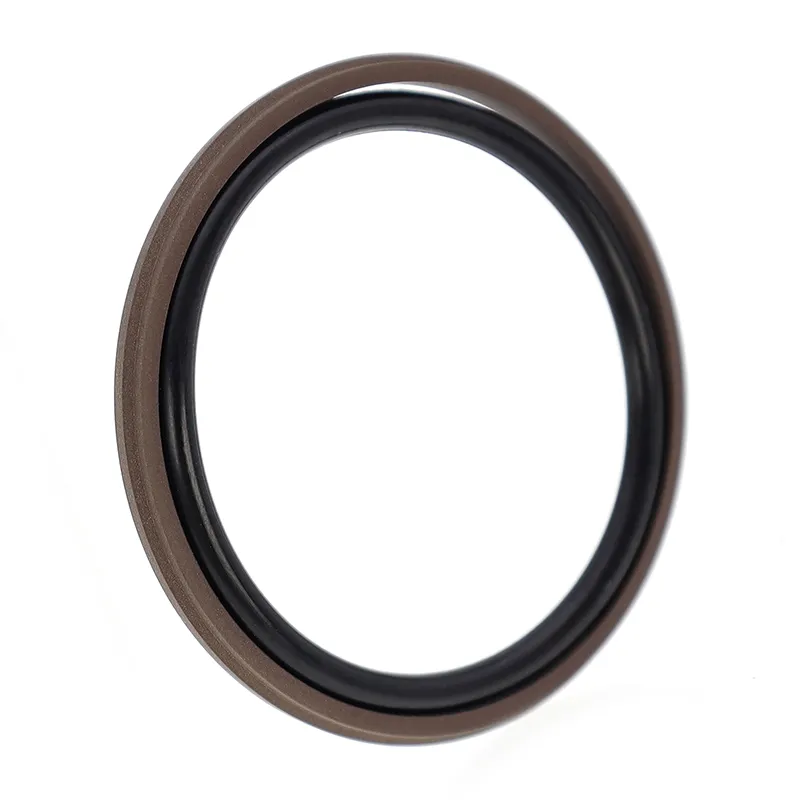

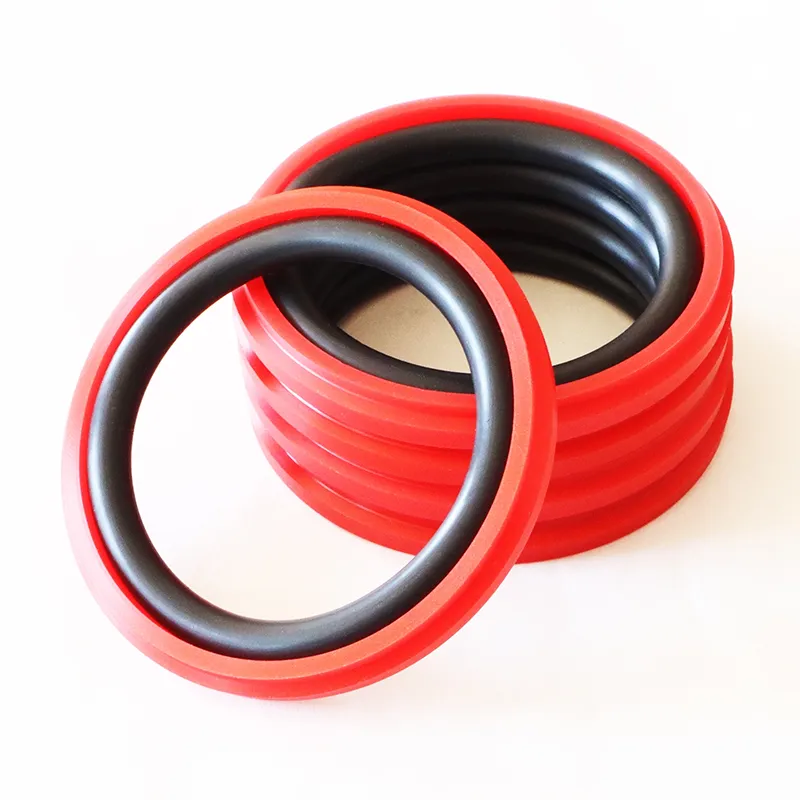

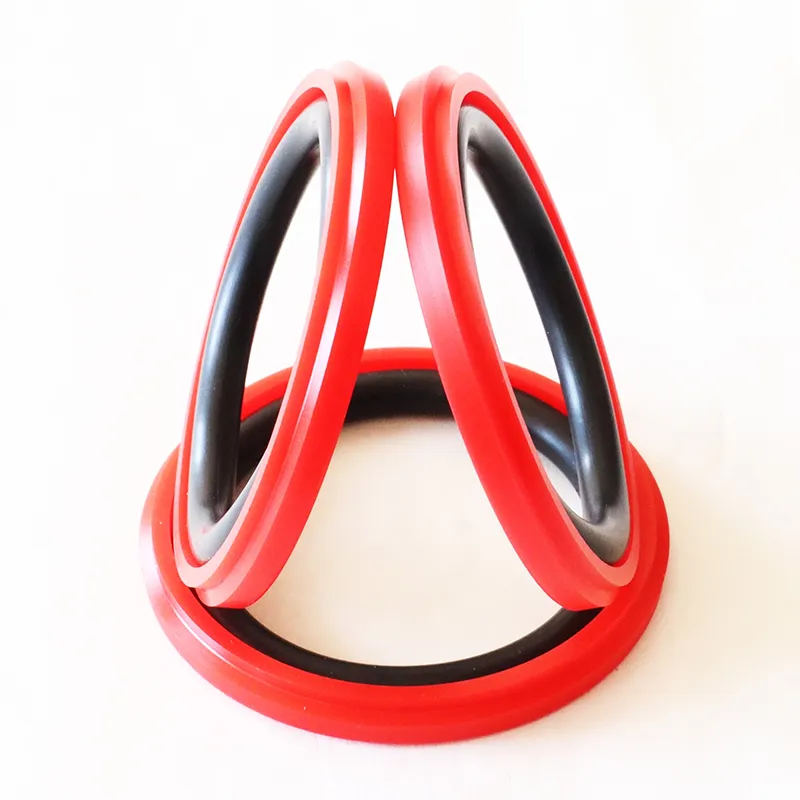

Krokové tesnenie vratného piestu pozostáva z stupňovitého tesniaceho krúžku naplneného PTFE a krúžku O, ktorý je vhodný na jednosmerné tlakové tesnenie v hydraulických aplikáciách s vratným pohybom. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebovanie tesniaceho krúžku. Spravidla sa používa v spojení s vodiacim krúžkom. Pre valce s priemerom menším ako 30 mm by sa mala použiť konštrukcia s delenou (otvorenou) drážkou.
1. Nízke trenie, nízky štartovací odpor, hladký pohyb, rovnaké dynamické a statické trenie a žiadne tečenie;
2. Vysoko stabilný tlak pod tlakom a drsných podmienkach;
3. Dlhá životnosť, vhodné na mazanie bez oleja;
4. Vhodné na utesnenie médií s nízkou viskozitou, ako je voda.
|
Tlak Mpa |
Teplota ℃ |
Rýchlosť m/s |
Stredná |
|
≤60 |
-35~+100 (O-krúžok NBR) |
≤6 |
Hydraulický olej na minerálnej báze, kvapalina spomaľujúca horenie (HFA/HFB), voda atď. |
|
-20~+200 (O-krúžok FKM) |
1. Dostupné materiály O-krúžkov: R01 Nitril-butadiénový kaučuk (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál: PTFE3; ďalšie dostupné materiály zahŕňajú PTFE2, PTFE4 a PU.
Objednávací model: RC61-40x29x4.2-PTFE3-R01; Objednávací model: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Tesnenie otvoru; DxdxL - Kód materiálu
