Zložené tesnenie TPM

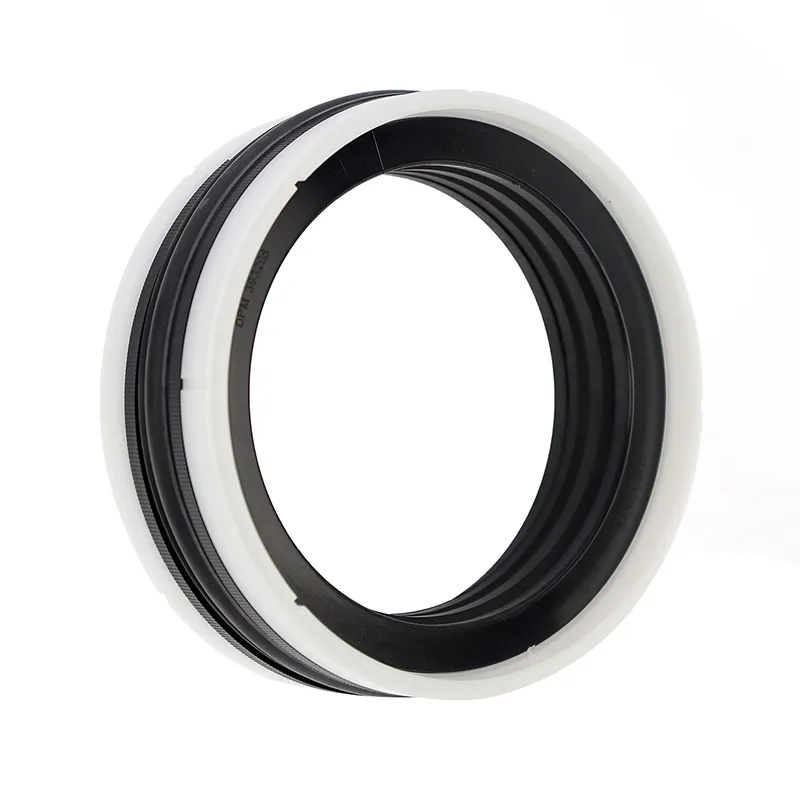

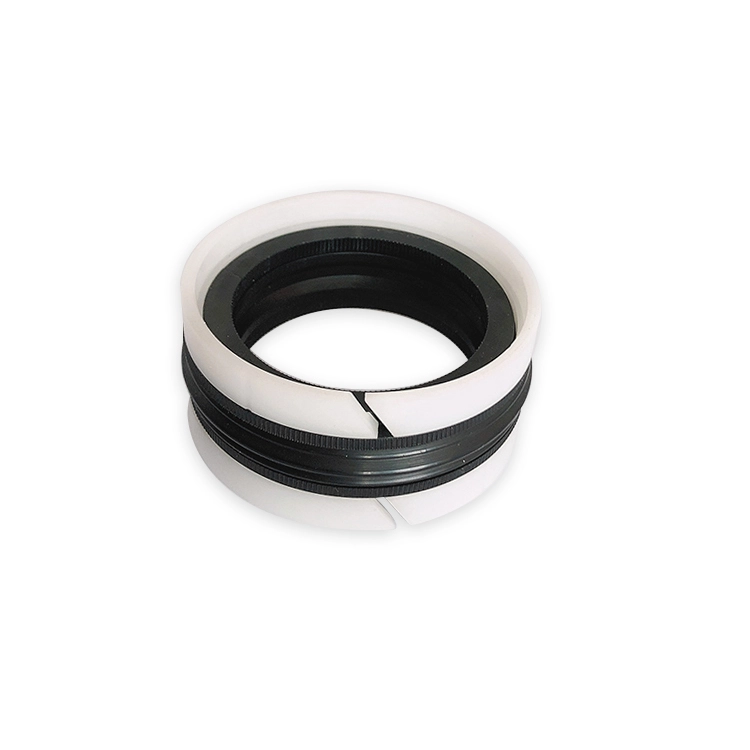

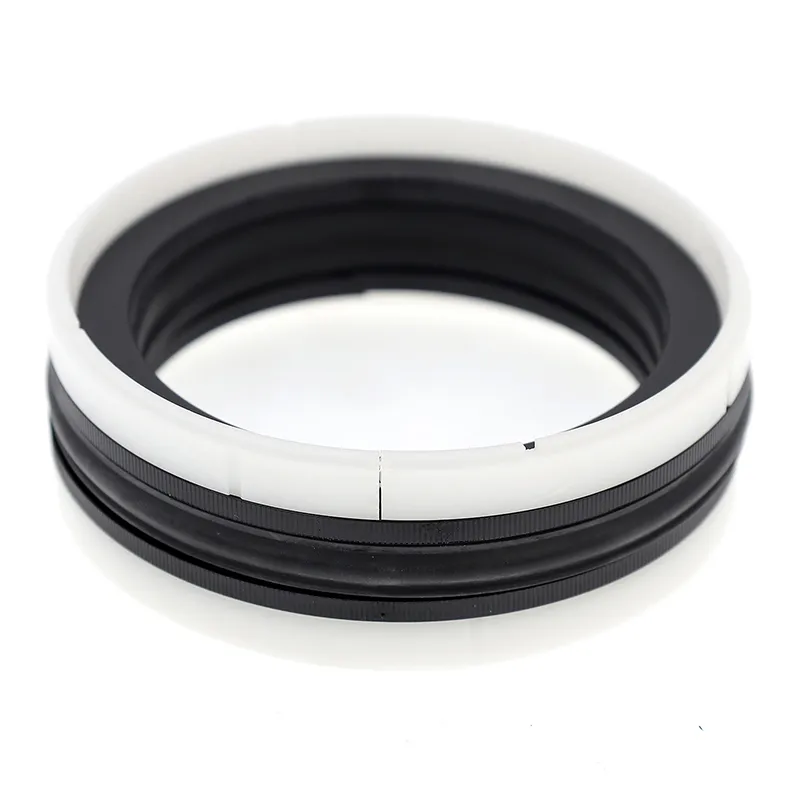

Kombinované tesnenie piestu (vŕtania) TPM je päťzložková zostava tesnenia kompresného piesta pozostávajúca z profilovaného gumeného tesniaceho prvku, dvoch prídržných krúžkov a dvoch vodiacich krúžkov. Jeho drážkový dizajn účinne zabraňuje deformácii pri montáži a je vhodný na obojsmerné tesnenie tlakového piestu.

Vlastnosti:

1. Vynikajúce tesnenie, vysoká spoľahlivosť a kompaktná štruktúra;

2. Žiadne zasahovanie do radiálnych vôlí;

3. Jednoduchá inštalácia, integrálna montáž piestu;

4. Špeciálna geometria tesniaceho prvku NBR zabraňuje deformácii v drážke počas inštalácie.

Použiteľné pracovné podmienky (limitné hodnoty by sa nemali objaviť súčasne)

Výber materiálu

1. Gumový krúžok Materiál: R01 Nitril

2. Materiál poistného krúžku: Nylon PA/polyoxymetylén (POM)

3. Materiál vodiaceho krúžku: Nylon PA/polyoxymetylén (POM)/polytetrafluóretylén (PTFE)

Príklad objednávky

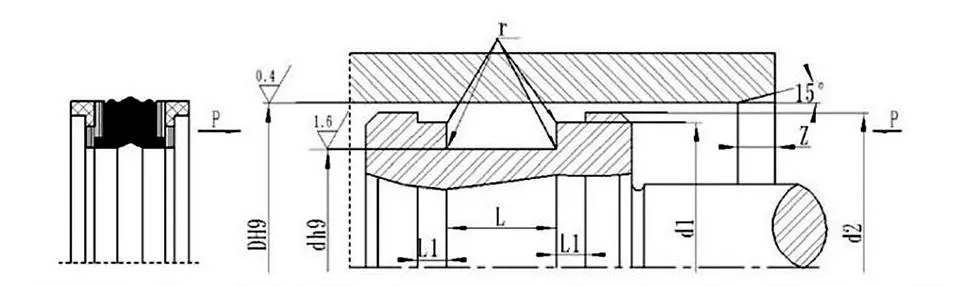

Objednať model TPM-80x60x22,4 Vŕtanie valca x Priemer drážky x Šírka drážky (L)
