Axiálne kombinované tesnenie typu C

Pre potreby axiálneho statického tesnenia príruby je preferovanou voľbou kombinované axiálne tesnenie typu C RC2872 od spoločnosti Ruichen Sealing. Je k dispozícii v konfiguráciách typu A (vnútorný tlak) a typu B (vonkajší tlak) a je navrhnutý pre jednosmerné statické tesniace aplikácie na koncoch prírub. Jeho obojstranná prírubová štruktúra eliminuje riziko zlyhania vytláčania O-krúžku, zatiaľ čo vlastný tesniaci mechanizmus napájaný tlakom zaisťuje vynikajúcu odolnosť voči tlaku, vďaka čomu je ideálny pre požiadavky na tesnenie pod tlakom vody.

Odoslať dopyt

Popis produktu

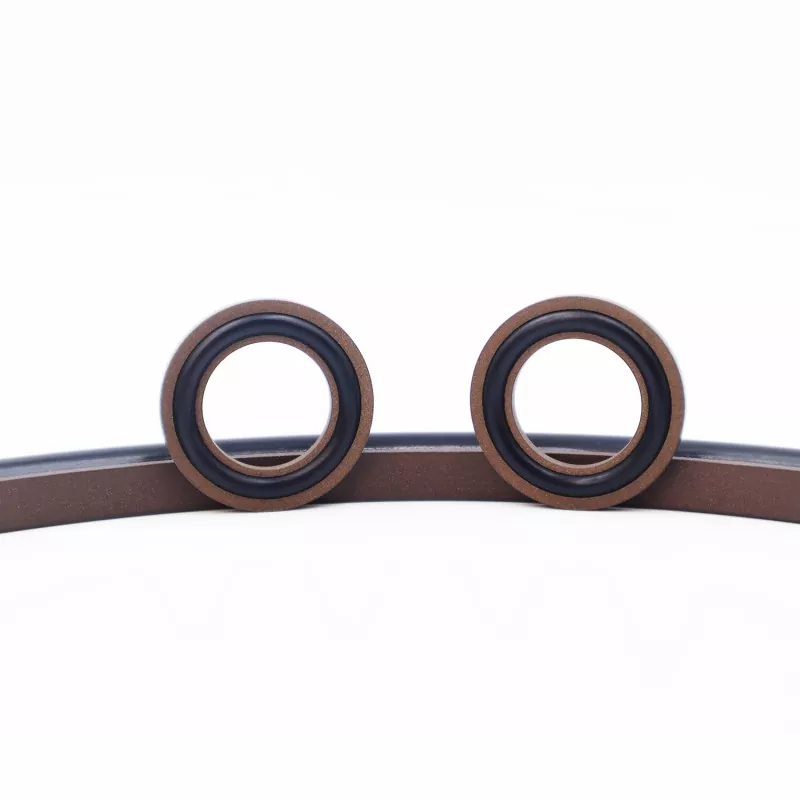

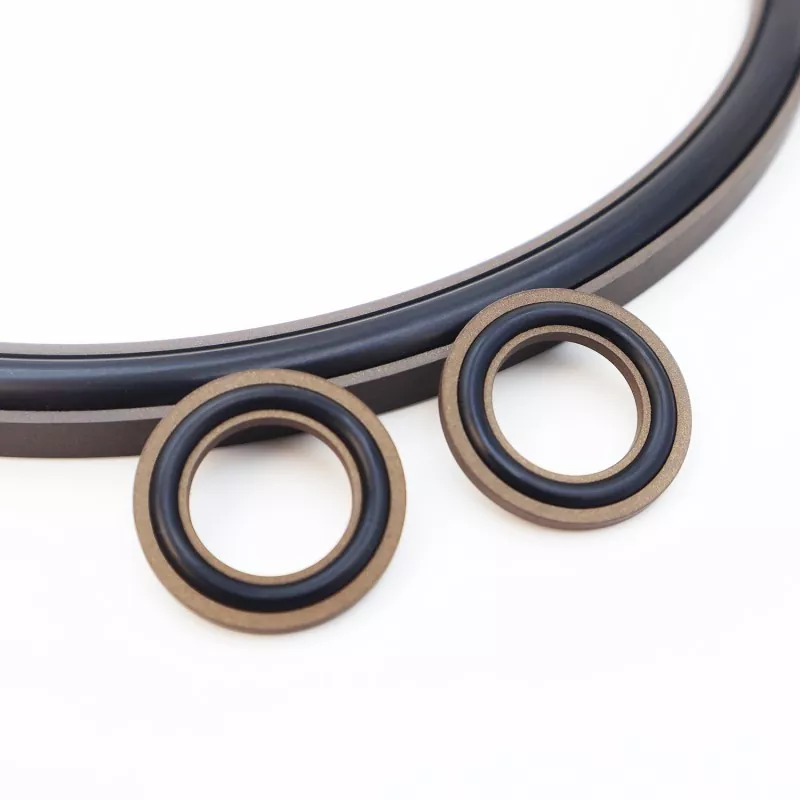

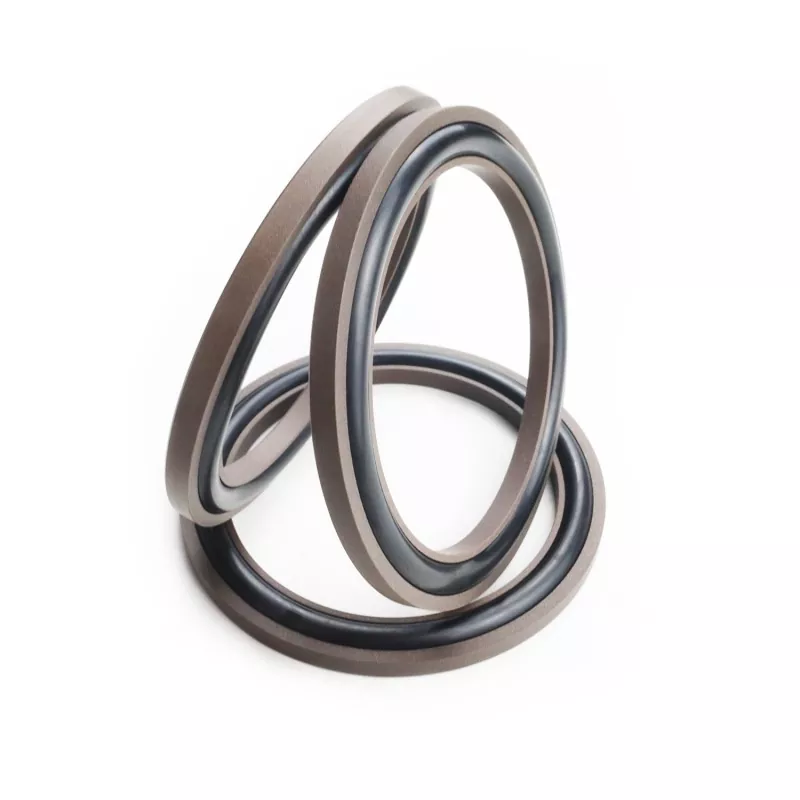

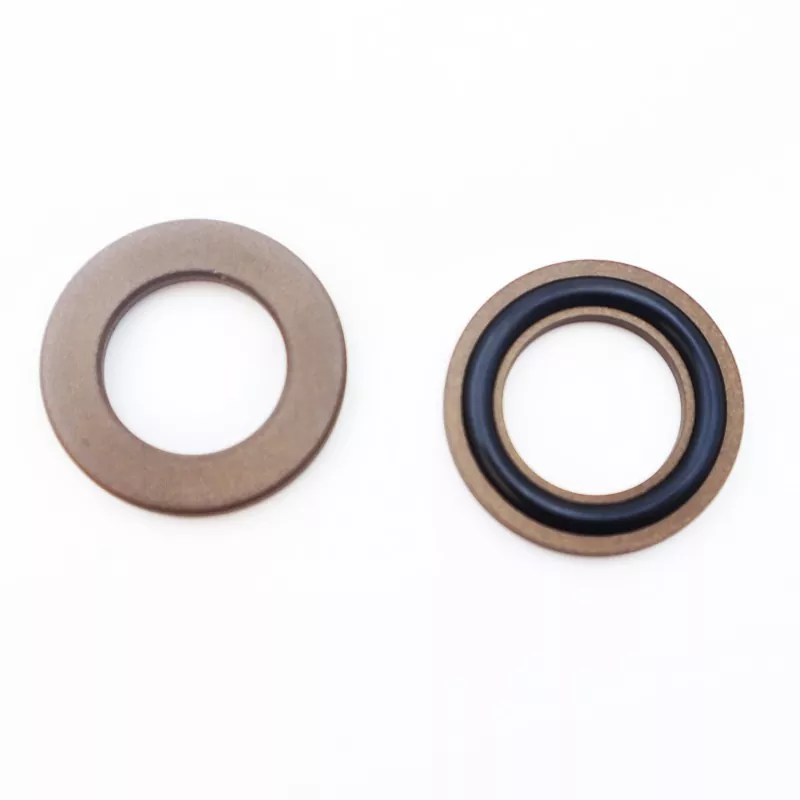

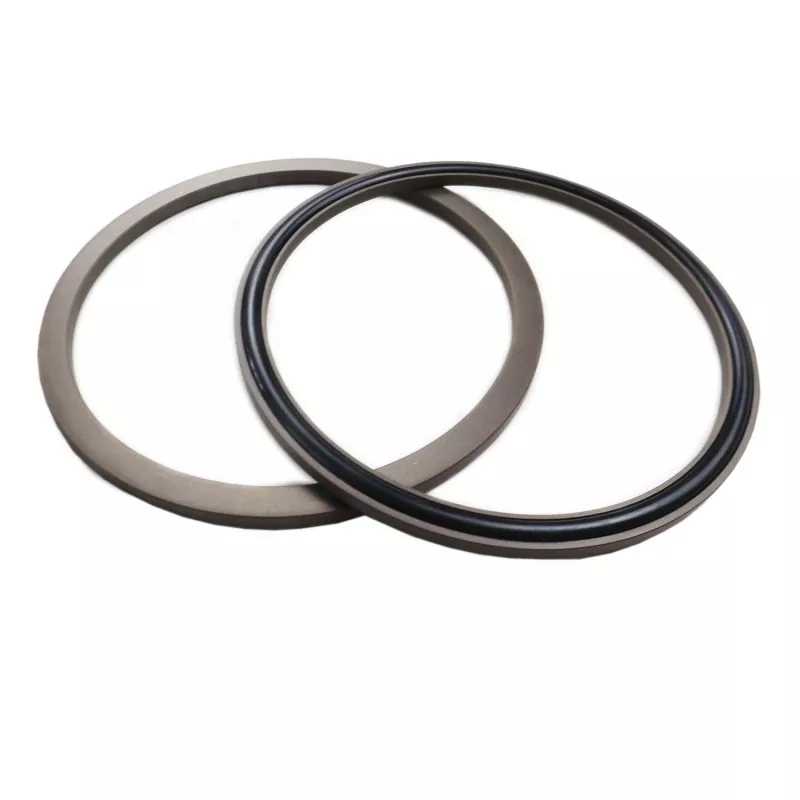

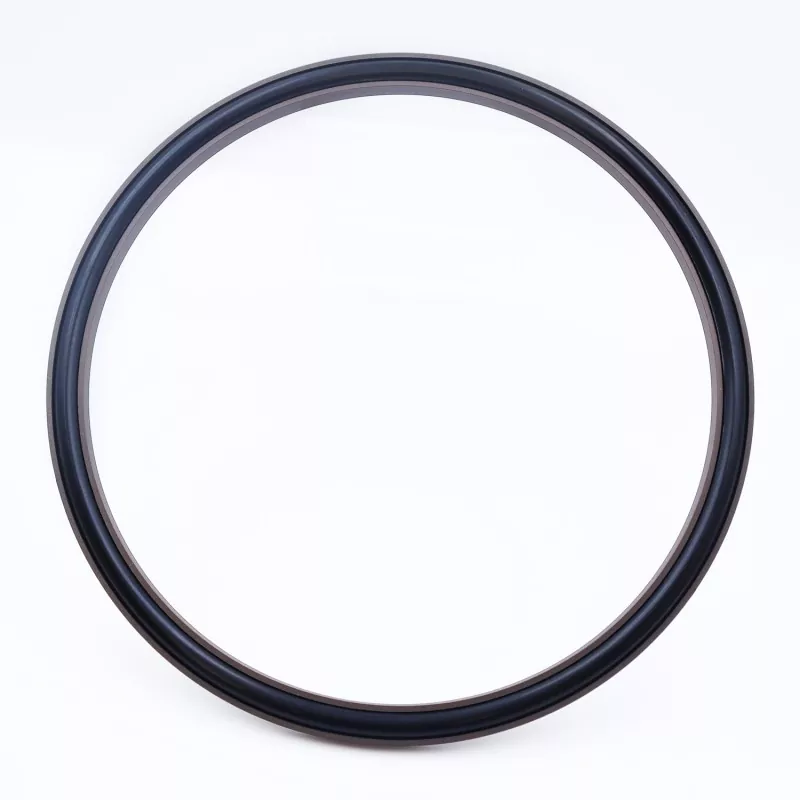

Axiálne kombinované tesnenie typu C pozostáva z tesniaceho krúžku v tvare C vyrobeného z plneného PTFE a gumeného O-krúžku; je určený pre statické tesniace aplikácie, ako sú axiálne (koncové) a prírubové tesnenia. Medzi kľúčové vlastnosti patrí dlhá životnosť, vynikajúci tesniaci výkon, odolnosť voči vysokému tlaku a kompaktná štrukturálna stopa; je vhodný aj pre hydraulické tesniace aplikácie. Dostupné v dvoch verziách: RC2872-A (pre vnútorný tlak) a RC2872-B (pre vonkajší tlak).

Kompaktný dizajn uľahčuje inštaláciu v stiesnených priestoroch, zaisťuje spoľahlivé utesnenie a predĺženú životnosť pri dlhodobej prevádzke. Na sklade je k dispozícii celý rad špecifikácií so službami poskytovanými globálnym kupujúcim vrátane technického výberu, cenových otázok a hromadného objednávania.

Platné prevádzkové podmienky

Tlak (MPa)	Teplota (°C)	Rýchlosť (m/s)	Stredná
≤ 100	-35 až +100 (s O-krúžkom z NBR)	-	Hydraulický olej, emulzia, voda atď.
	-20 až +200 (s O-krúžkom FKM)

Princíp a aplikácia

Toto tesnenie pozostáva z tesniaceho krúžku z PTFE v tvare C a krúžku O; O-krúžok poskytuje predbežné stlačenie, čím sa vytvorí upínacia sila potrebná na dosiahnutie tesnenia. Pod tlakom sa táto upínacia sila zvyšuje - čo znamená, že tesnenie funguje lepšie, keď tlak stúpa. Vďaka dvojprírubovej konštrukcii klzného krúžku je zabránené vytláčaniu O-krúžku, čo umožňuje tesneniu odolávať vysokým tlakom.

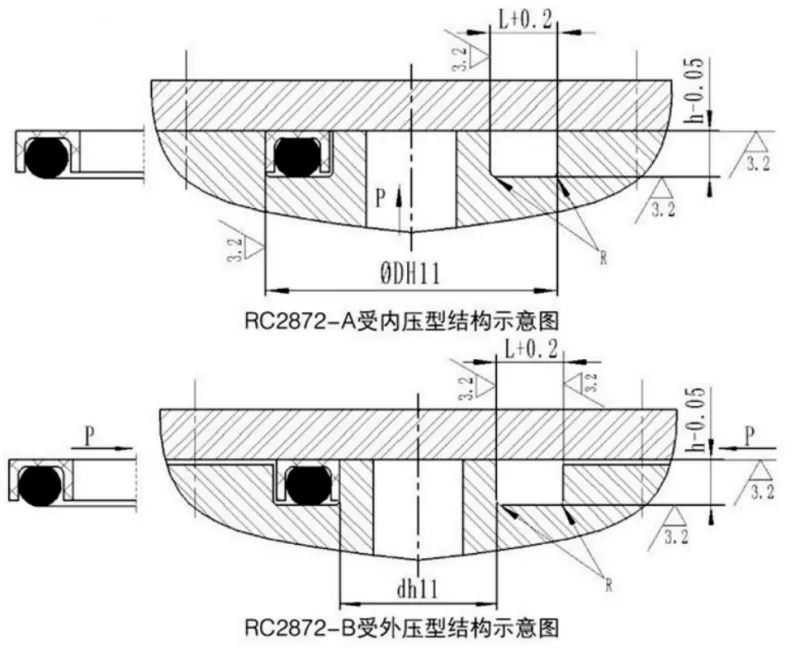

Axial C-Type Combined Seal

Tabuľka špecifikácií

1. Tabuľka špecifikácií RC2872-A vnútorného tlaku odolného typu

K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.

Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h-0,05	Šírka drážky L+0,2	Polomer rohu Rmax	Priemer drôtu O-krúžku robiť
15-30	2.35	5.5	0.4	2.65
31-50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500-1600	7.5	13.6	0.7	8.60

2. Typ externého tlaku RC2872-B: Tabuľka špecifikácií

K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.

Rozsah vnútorného priemeru d h11	Hĺbka drážky h-0,05	Šírka drážky L+0,2	Polomer rohu Rmax	Priemer drôtu O-krúžku robiť
5~30	2.35	5.5	0.4	2.65
31-50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500-1600	7.5	13.6	0.7	8,60
