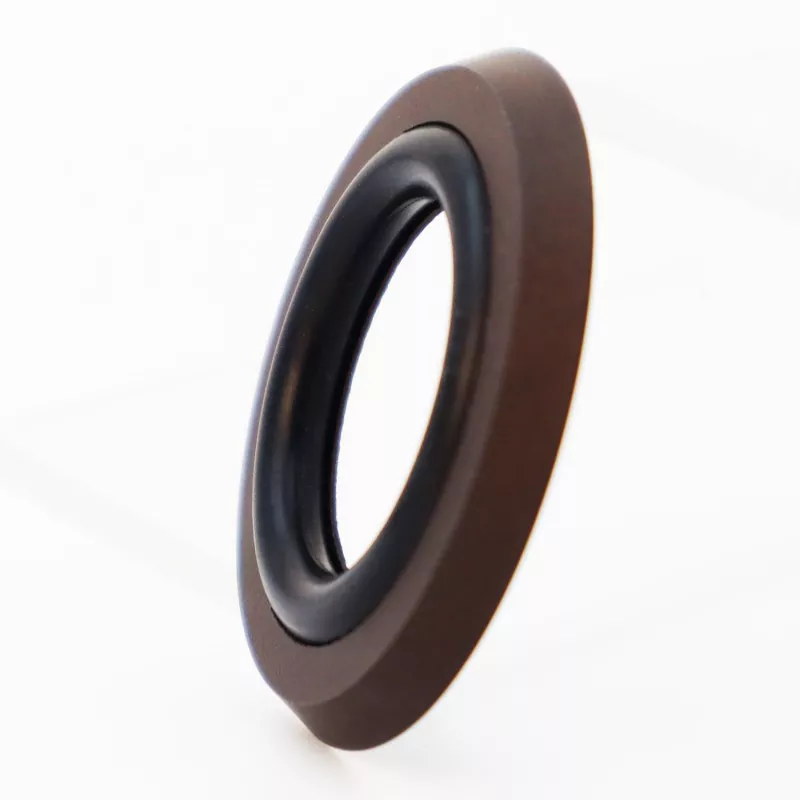

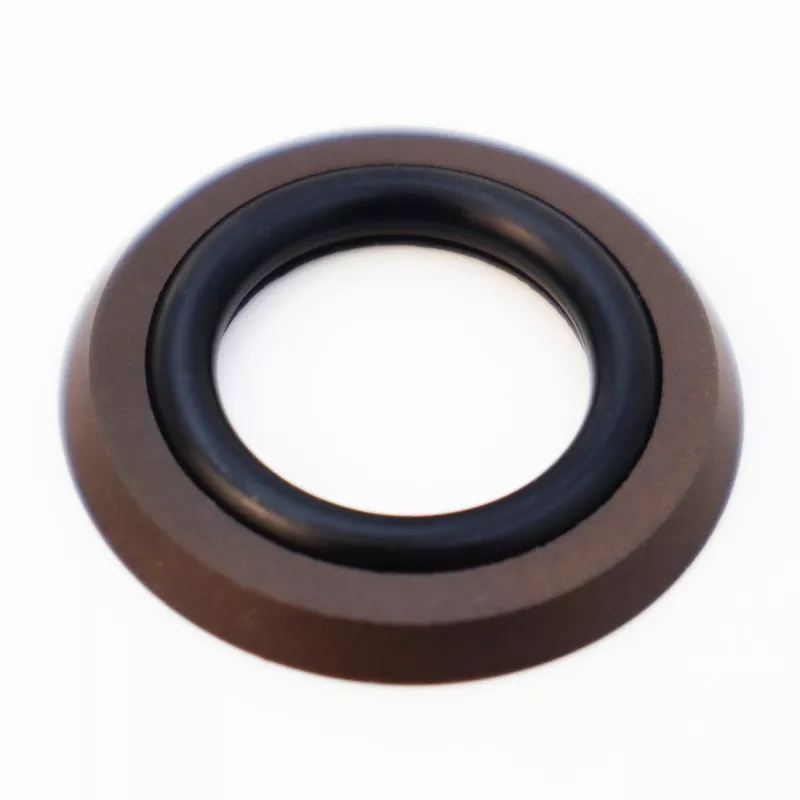

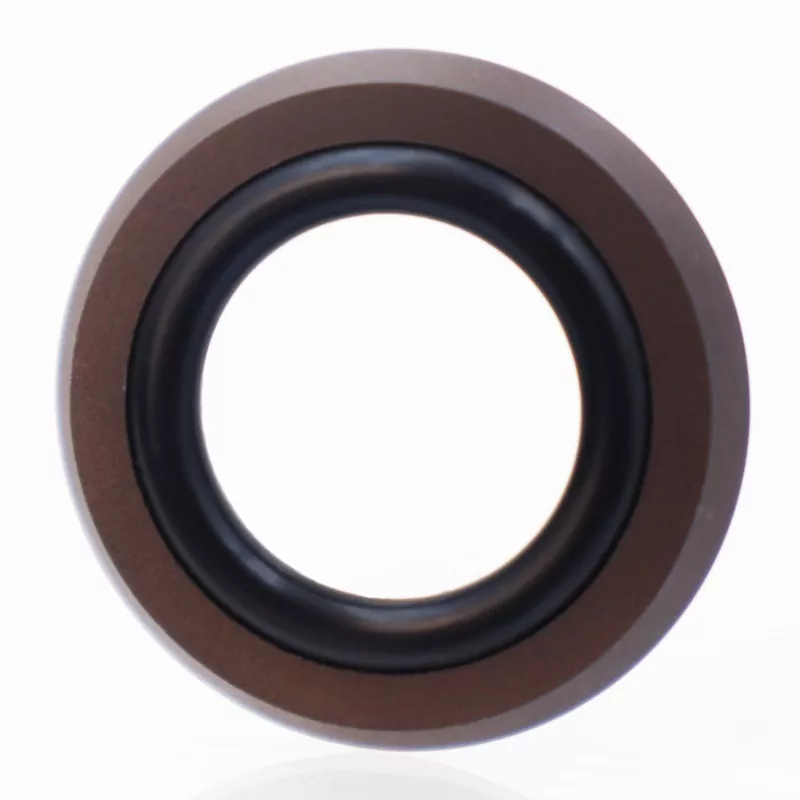

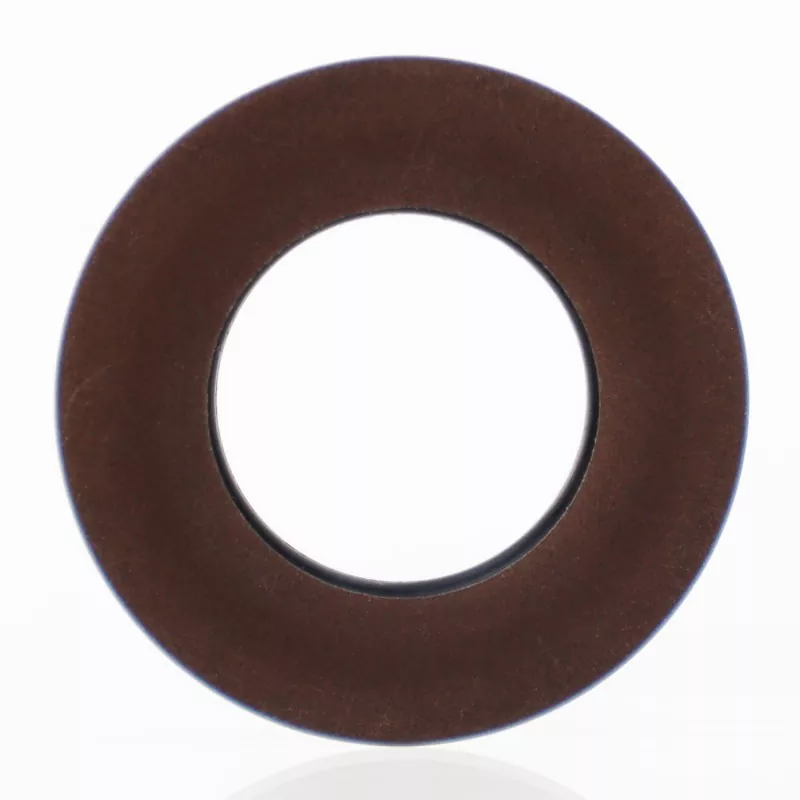

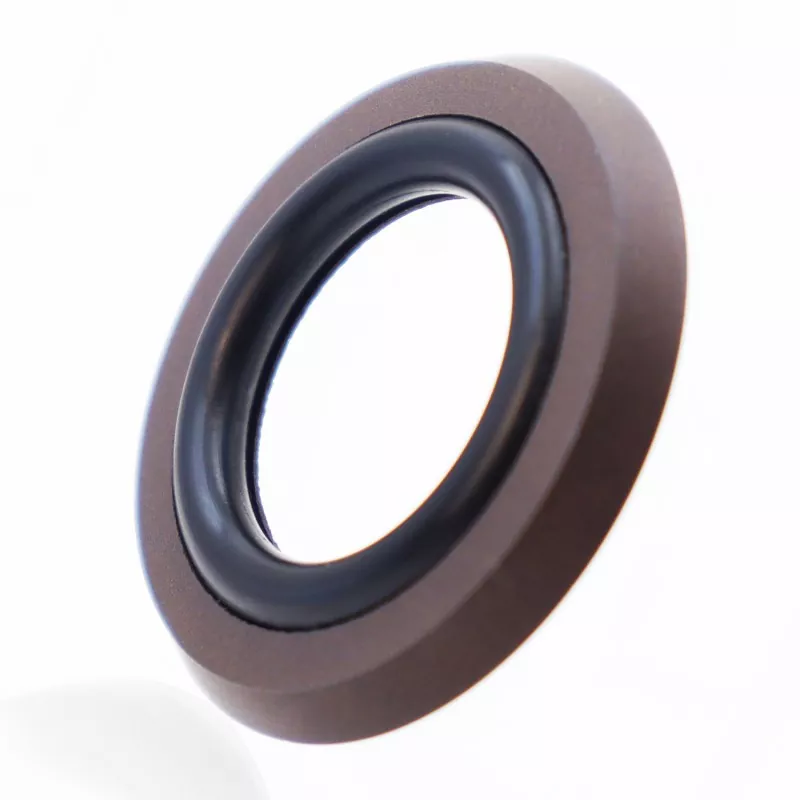

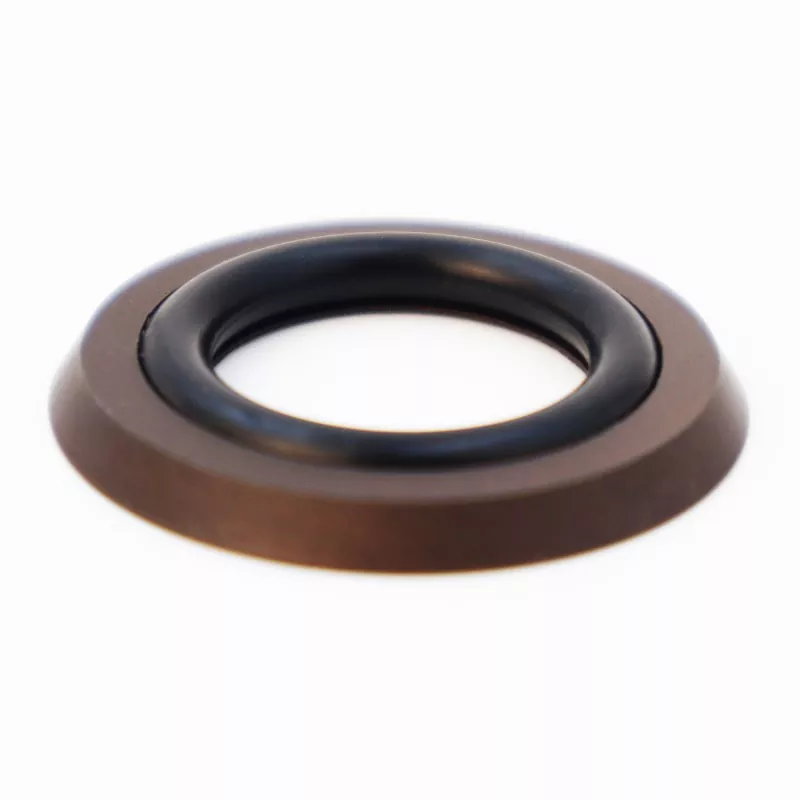

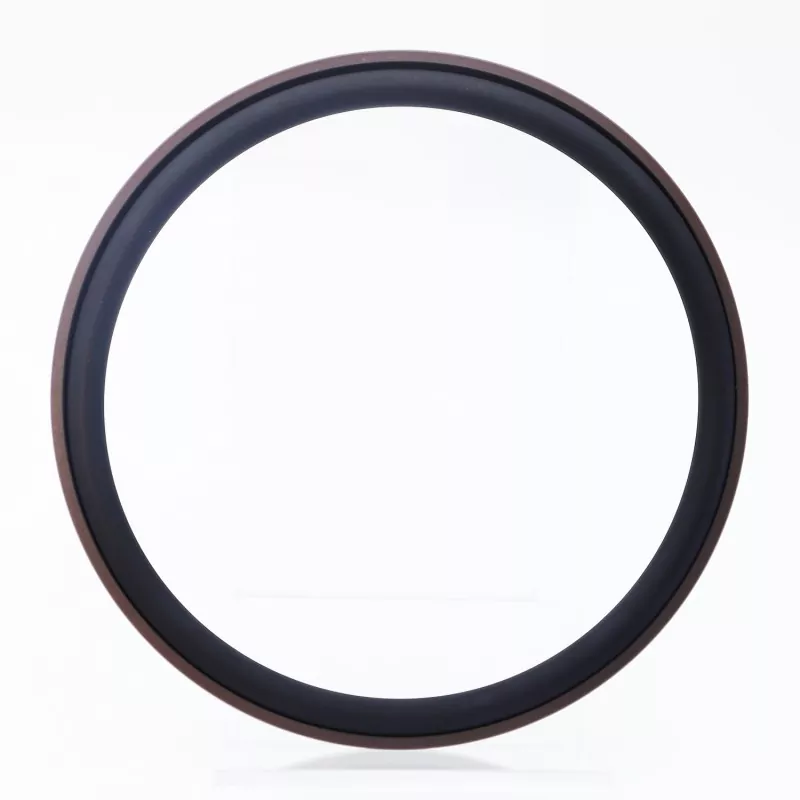

Kombinované tesnenie typu axiálnej pätky pozostáva z tesniaceho krúžku v tvare pätky vyrobeného z plneného PTFE a gumového O-krúžku. Je určený pre jednosmerné statické tesniace aplikácie, ako sú axiálne (koncové) a prírubové tesnenia. Medzi kľúčové vlastnosti patrí dlhá životnosť, vynikajúci tesniaci výkon, odolnosť voči vysokým a ultra vysokým tlakom a kompaktný dizajn, ktorý vyžaduje minimálny priestor na inštaláciu; je vhodný aj pre hydraulické tesniace aplikácie. Dostupné v dvoch verziách: RC2875-A (pre vnútorný tlak) a RC2875-B (pre vonkajší tlak).
Jeho kompaktná konštrukcia zapadá do úzkych inštalačných drážok, čím sa výrazne znižuje riziko úniku zariadenia. Na sklade je k dispozícii celý rad špecifikácií a vítame otázky a vzorové objednávky od globálnych kupujúcich.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Stredná |
|
≤60 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulické oleje na minerálnej báze, nehorľavé kvapaliny (HFA/HFB), voda atď. |
|
-20 až +200 (s O-krúžkom FKM) |
Toto tesnenie pozostáva z upraveného tesniaceho krúžku z PTFE s profilom v tvare pätky a O-krúžku. Pod tlakom sa zvyšuje sila uchopenia tesnenia – čo znamená, že čím vyšší je tlak, tým lepší je tesniaci výkon. Vďaka dizajnu bočnej príruby v tvare nohy klzného krúžku je zabránené vytláčaniu O-krúžku, čo umožňuje tesneniu odolávať vysokým a ultra vysokým tlakom.
K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.
|

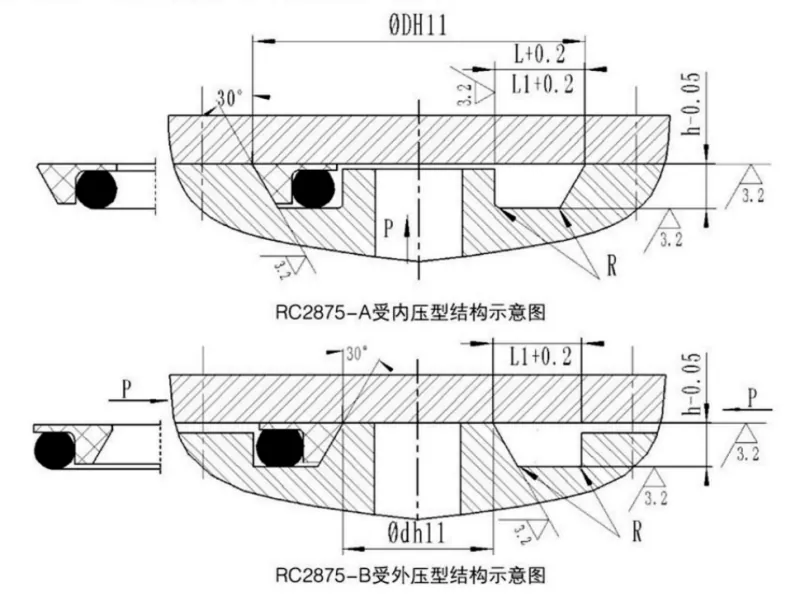

Rozsah vonkajšieho priemeru D H11 |
Hĺbka drážky h-0,05 |
Šírka drážky L+0,2 |
Šírka drážky L1 + 0,2 Tlak > 100 MPa |
Polomer rohu Rmax |
Priemer drôtu O-krúžku robiť |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.
|
Rozsah vnútorného priemeru dh11 |
Hĺbka drážky h-0,05 |
Šírka drážky L+0,2 |
Šírka drážky L1 + 0,2 Tlak > 100 MPa |
Polomer rohu Rmax |
Priemer drôtu O-krúžku robiť |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
