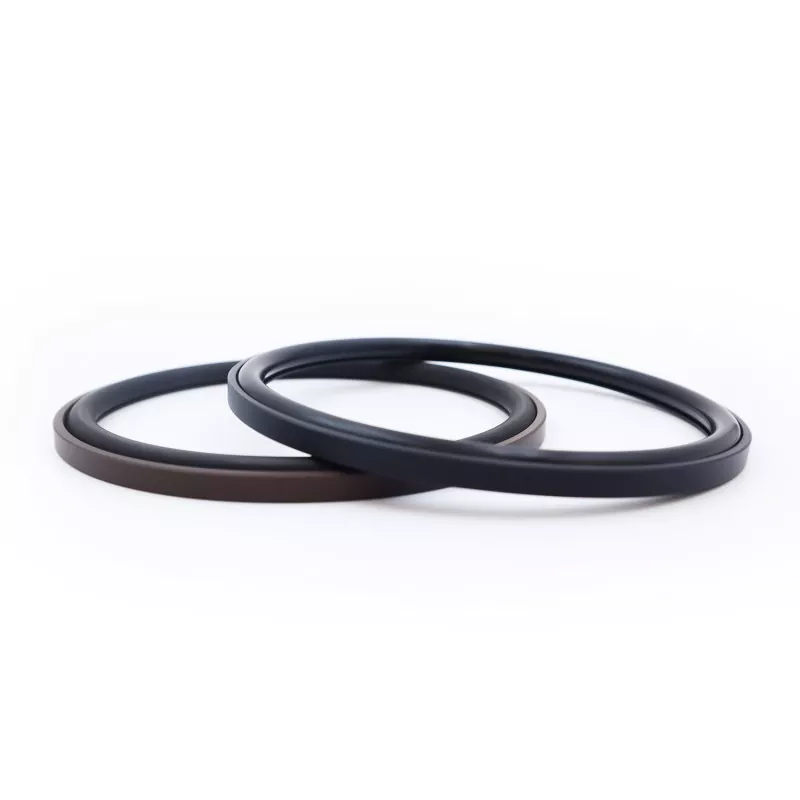

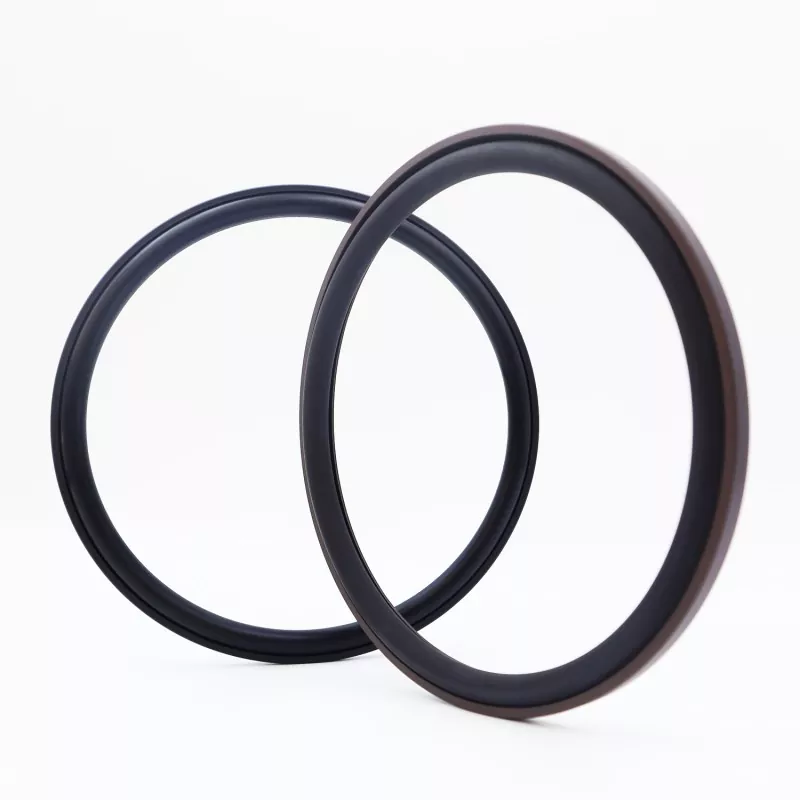

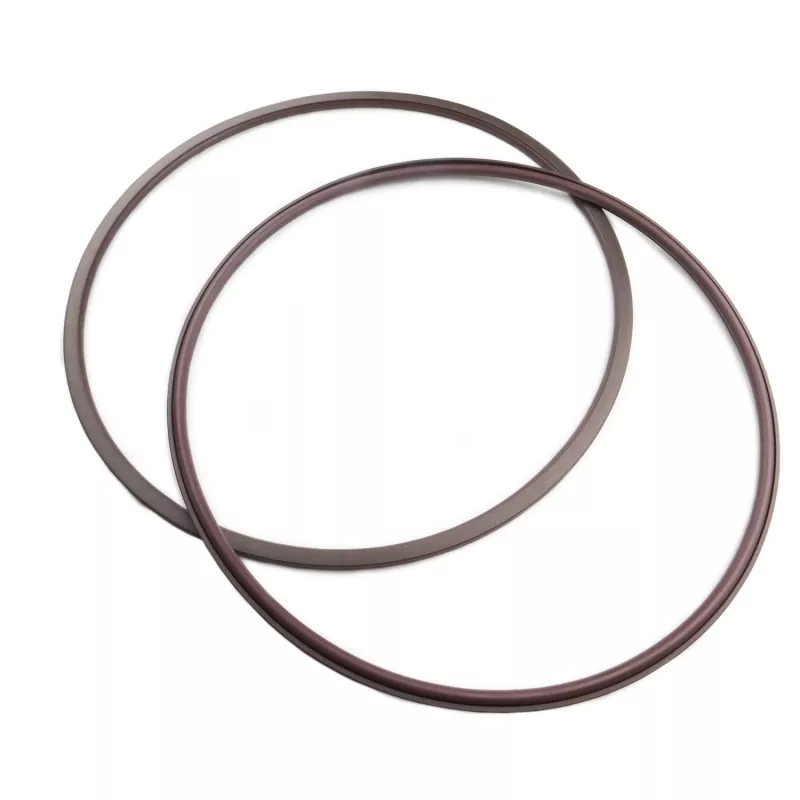

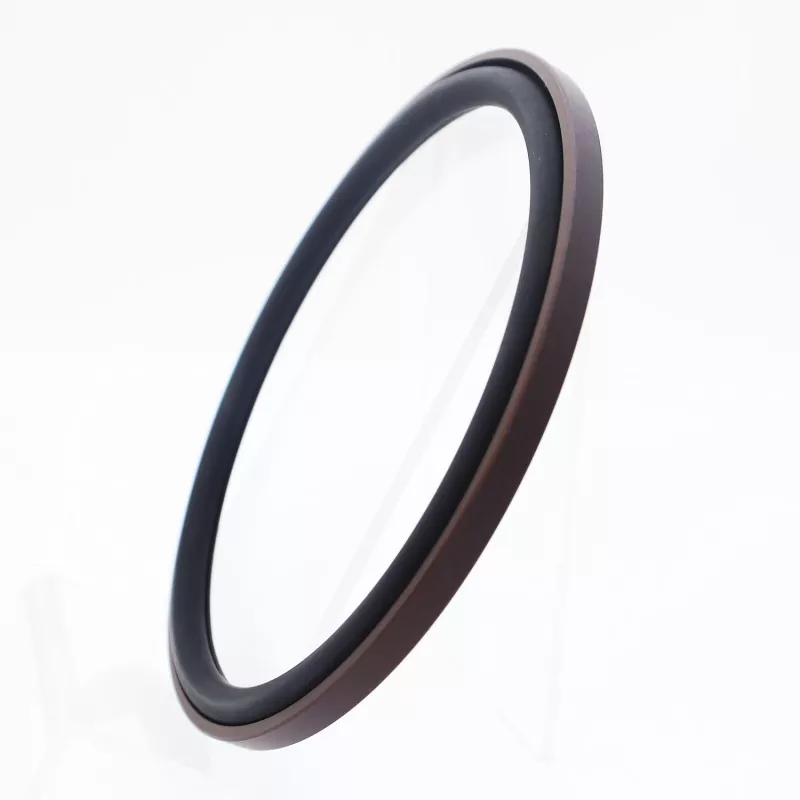

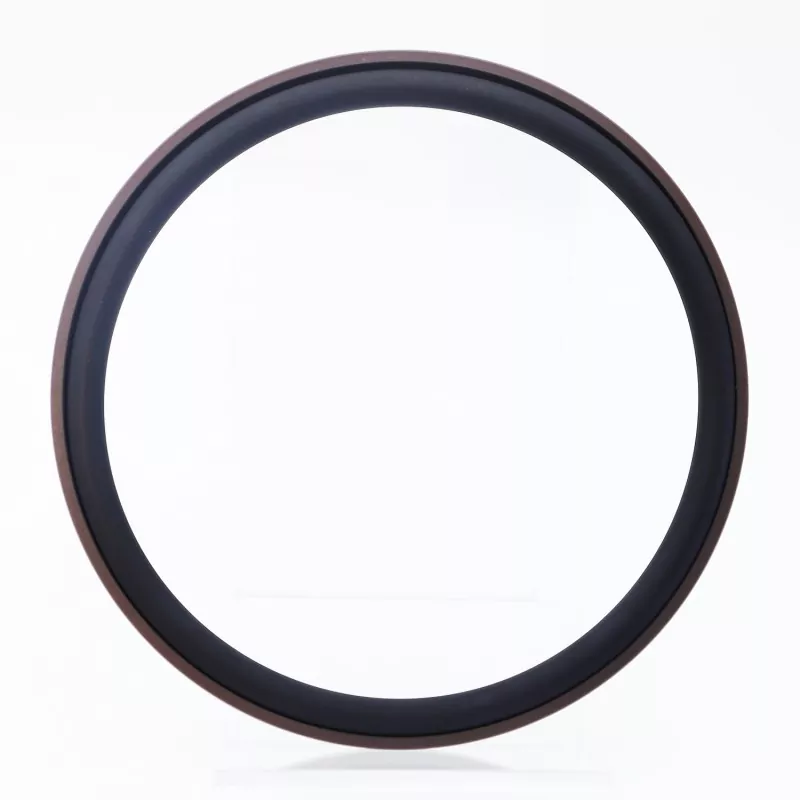

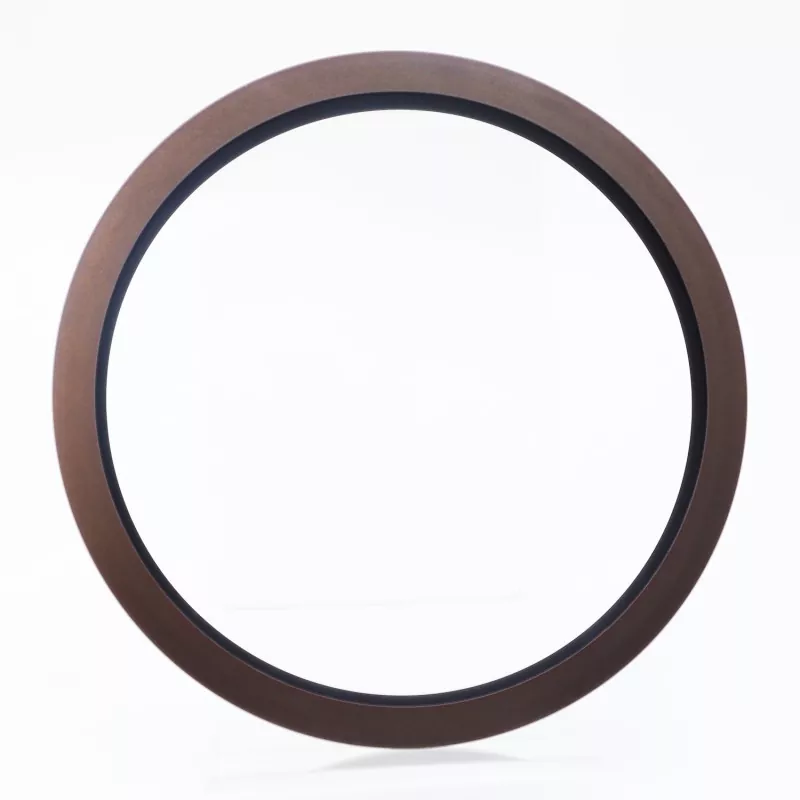

Axial Step Combined Seal pozostáva z pravouhlého tesniaceho krúžku vyrobeného z plneného PTFE a gumeného O-krúžku; je určený pre jednosmerné statické tesniace aplikácie, ako sú axiálne (koncové) a prírubové tesnenia. Vyznačuje sa dlhou životnosťou, vynikajúcim tesniacim výkonom, odolnosťou voči vysokým a ultra vysokým tlakom a kompaktnou štruktúrou; je vhodný aj pre aplikácie tlakového tesnenia. Je dostupný v dvoch verziách: RC2871-A (pre vnútorný tlak) a RC2871-B (pre vonkajší tlak).
Efektívne utesnenie je dosiahnuté prostredníctvom kontinuálnej uchopovacej sily generovanej predbežným stlačením O-krúžku, čím sa poskytuje samonabíjací tesniaci efekt, kde sa tesniaci výkon zlepšuje so zvyšujúcim sa tlakom média. Prírubový dizajn na strane tesniaceho krúžku účinne bráni vytláčaniu O-krúžku, čo mu umožňuje ľahko zvládnuť podmienky vysokého tlaku a ultra vysokého tlaku, pričom zostáva kompatibilný s prostredím tesnenia pod tlakom vody.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Stredná |
|
≤ 300 |
-35 až +100 (s O-krúžkom z NBR) |
- |
Hydraulický olej, emulzia, voda atď. |
|
-20 až +200 (s O-krúžkom FKM) |
Toto tesnenie pozostáva z pravouhlého tesniaceho krúžku z PTFE a O-krúžku; O-krúžok poskytuje predbežné stlačenie, čím sa vytvorí upínacia sila potrebná na dosiahnutie tesnenia. Pod tlakom sa táto upínacia sila zvyšuje – čo znamená, že čím vyšší je tlak, tým lepší je tesniaci výkon. Vďaka dizajnu bočnej príruby klzného krúžku je zabránené vytláčaniu O-krúžku, čo umožňuje tesneniu odolávať vysokým tlakom.
K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.
|

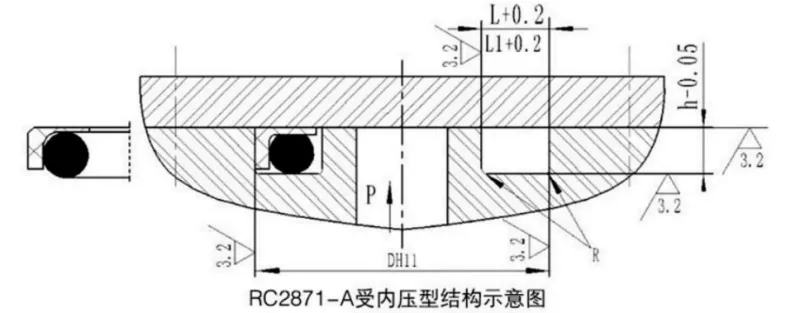

Rozsah vonkajšieho priemeru D H11 |
Hĺbka drážky h-0,05 |
Šírka drážky L+0,2 |
Šírka drážky L1 + 0,2 Tlak > 80 MPa |
Polomer rohu Rmax |
Priemer drôtu O-krúžku robiť |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
K dispozícii sú všetky špecifikácie v rámci rozsahu parametrov.
|

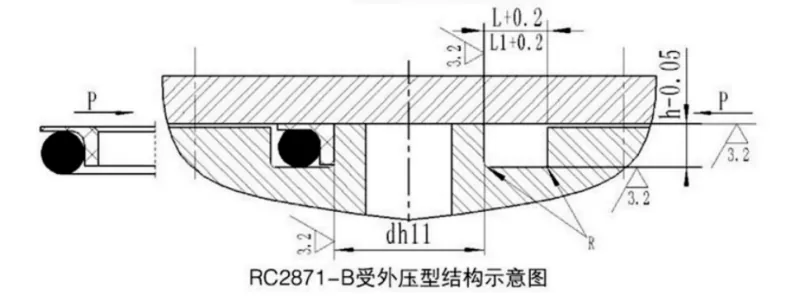

Rozsah vnútorného priemeru dh11 |
Hĺbka drážky h-0,05 |
Šírka drážky L+0,2 |
Šírka drážky L1 + 0,2 Tlak > 80 MPa |
Polomer rohu Rmax |
Priemer drôtu O-krúžku robiť |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
