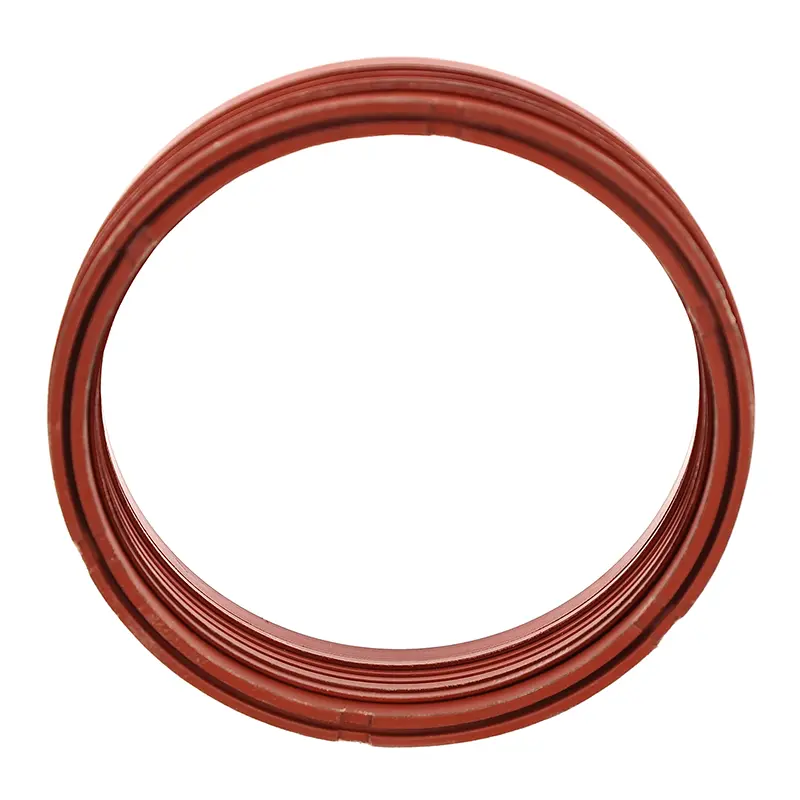

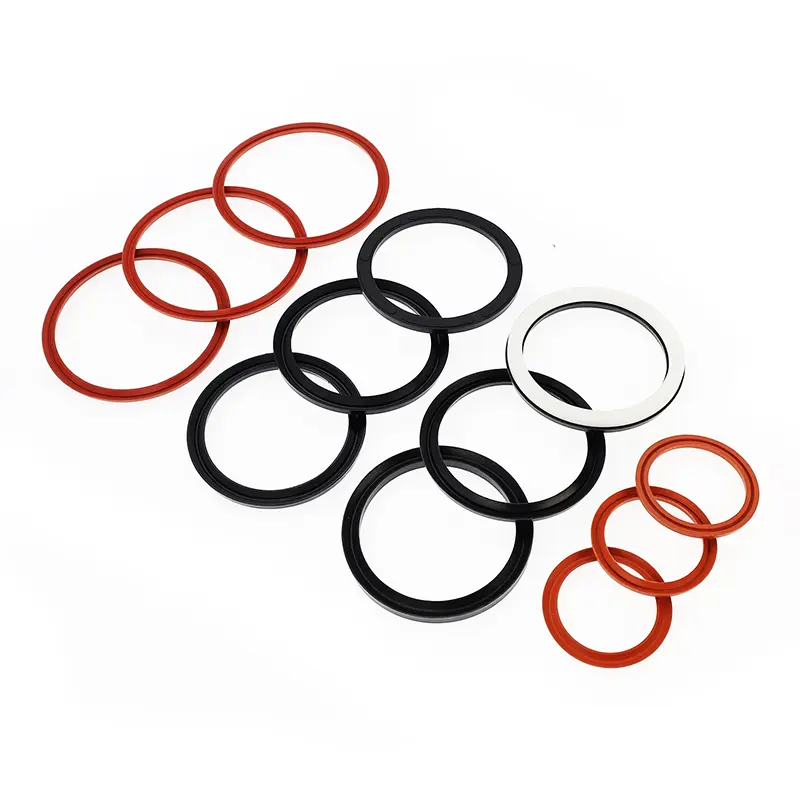

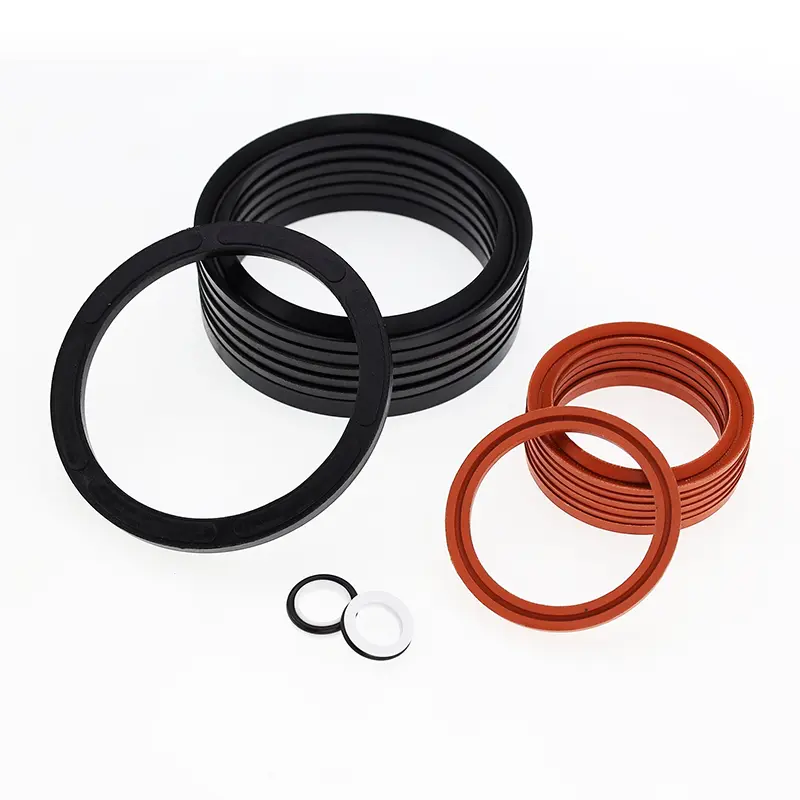

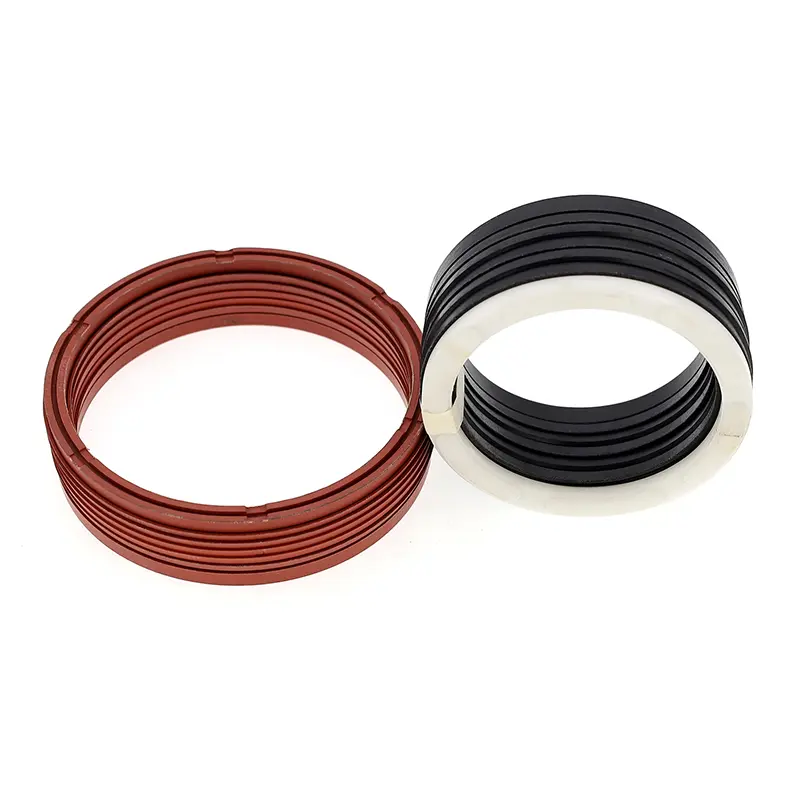

Kombinované tesnenie v tvare V pre piestne tyče pozostáva zo sady (najmenej troch) tesniacich krúžkov v tvare V, kompresného krúžku a oporného krúžku. Je vhodný na jednosmerné tlakové tesnenie v vratných hydraulických aplikáciách. Počas inštalácie sa musí použiť mazivo kompatibilné s tesniacim materiálom. Nemožno ho inštalovať do monolitickej (uzavretej) drážky.
Vlastnosti:
1. K dispozícii je široká škála materiálov, ktoré umožňujú optimálne prispôsobenie rôznym aplikáciám.
2. Vhodné na použitie v náročných prevádzkových podmienkach, prispôsobenie sa prakticky všetkým médiám a náročným podmienkam.
3. Dlhá životnosť, vhodné pre bezolejové mazacie tesnenia (s vhodným výberom materiálu).
4. Nastaviteľný tesniaci výkon a trenie je možné dosiahnuť nastavením tesnenia a axiálny rozmer je možné nastaviť pridaním alebo odstránením tesniacich krúžkov v tvare V.
5. Účinné aj pri zlej kvalite tesniaceho povrchu.
Príslušné prevádzkové podmienky (extrémne hodnoty by sa nemali objaviť súčasne)
|
Tlak Mpa |
Teplota ℃ |
Rýchlosť m/s |
Stredná |
|||
|
≤60 |
-35~+100 (nitrilový kaučuk alebo nitrilový kaučuk) |
-20~+200 (fluorokaučuk alebo tkanina z fluorokaučuku) |
-200~+260 (PTFE) |
≤0,5 (guma alebo guma vystužená látkou) |
≤15 (PTFE) |
Takmer všetky médiá (rozumný výber kombinácie materiálov) |
Materiály
1. Materiály prítlačného krúžku: PTFE, nitril-butadiénová guma (NBR), tkanina z fluóro-butadiénovej gumy, nylon, polyoxymetylén
2. Materiály V-krúžkov: PTFE, Tkanina z nitril-butadiénovej gumy (NBR), Fluórkaučuk, Fluórkaučuk-Butadiénová guma, Polyuretán
3. Materiály podporných krúžkov: nitril-butadiénová guma, fluórkaučuk-butadiénová guma, nylon, polyoxymetylén, PTFE
Príklad objednávky
|
Model |
Materiál |
Použiteľný rozsah |
Utesnenie |
|
RC15-A |
V-krúžok: NBR tkanina, prítlačný krúžok, nosný krúžok: NBR tkanina/PA/POM/PTFE |
Normálna teplota, vysoký tlak |
Dobre |
|
RC15-B |
V-krúžok: tkanina FKM, prítlačný krúžok, oporný krúžok: tkanina FKM/PTFE |
Vysoká teplota, vysoký tlak |
Dobre |
|
RC15-C |
V-krúžok: NBR, prítlačný krúžok, oporný krúžok: tkanina NBR/PA/POM/PTFE |
Normálna teplota, stredný a nízky tlak |
Výborne |
|
RC15-D |
V-krúžok: FKM, prítlačný krúžok, oporný krúžok: FKM tkanina/PTFE |
Vysoká teplota, stredný a nízky tlak |
Výborne |
|
RC15-E |
V-krúžok: kombinácia tkaniny NBR+NBR, prítlačný krúžok, oporný krúžok: tkanina NBR/PA/POM/PTFE |
Normálna teplota, stredný a vysoký tlak |
velmi dobre |
|
RC15-F |
V-krúžok: kombinácia tkaniny FKM+FKM, prítlačný krúžok, oporný krúžok: tkanina FKM/PTFE |
Vysoká teplota, stredný a vysoký tlak |
velmi dobre |
|
RC15-G |
V-krúžok, prítlačný krúžok, oporný krúžok: PTFE1/PTFE2/PTFE3/PTFE4 |
Vysokoteplotné a vysokotlakové korozívne médiá |
Normálne |
|
RC15-H |
V-krúžok: PU, prítlačný krúžok, oporný krúžok: PU/PA/POM/PTFE |
Normálna teplota, stredný a vysoký tlak |
velmi dobre |

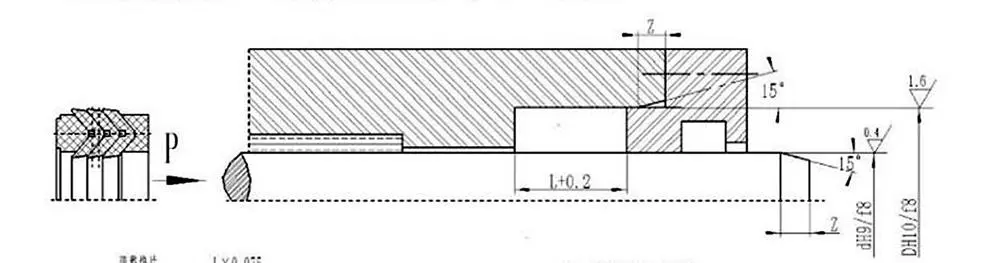

Predpisy o skosení pri inštalácii
|
Priemer tyče d |
Dĺžka skosenia Zmin |
|
0~100 |
5 |
|
101 až 200 |
7.5 |
|
200 až 500 |
10 |
|
＞500 |
12.5 |
Tesnenia v tvare V je možné nastaviť v axiálnom rozmere nastavením tesnenia, aby sa dosiahlo optimálne tesnenie a trenie. Počiatočné opotrebenie po dlhodobej prevádzke možno predĺžiť úpravou axiálneho rozmeru. Odporúčaná konštrukcia pre nastaviteľný axiálny rozmer dutiny tesnenia je 1,025 l s rozsahom nastavenia 7,5 % l.
