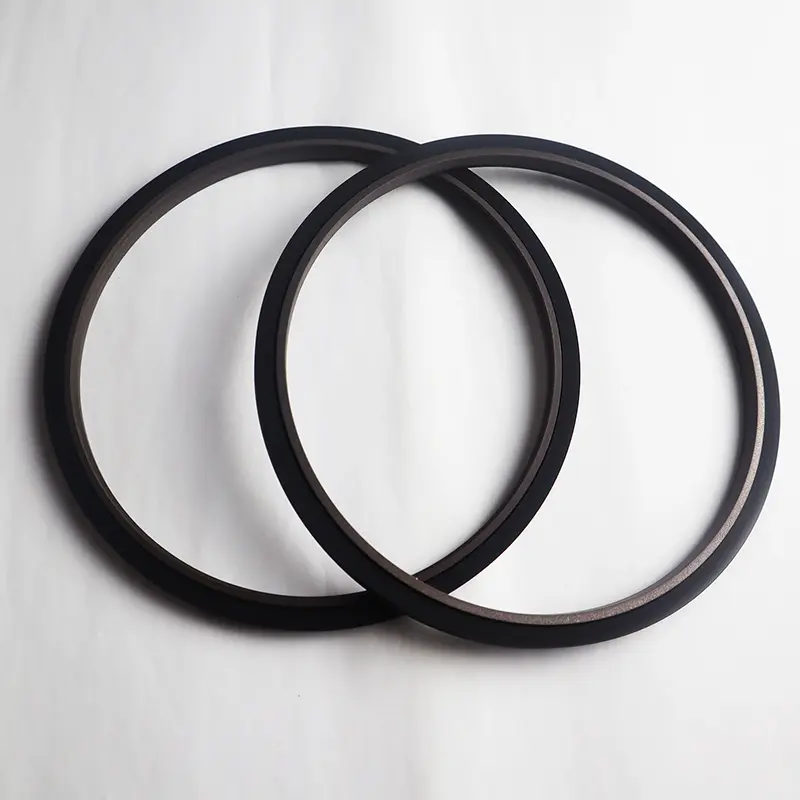

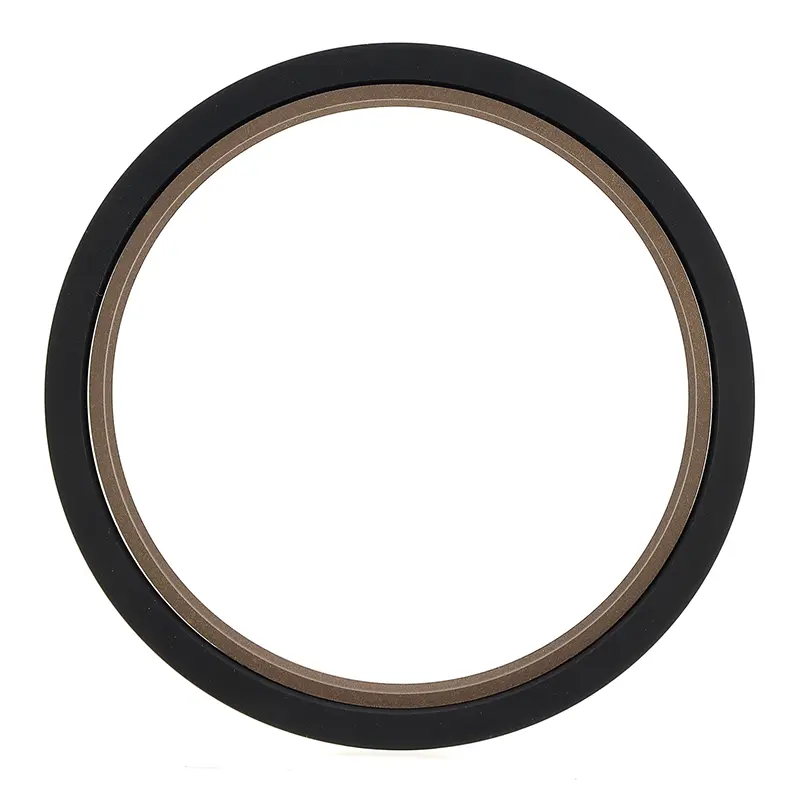

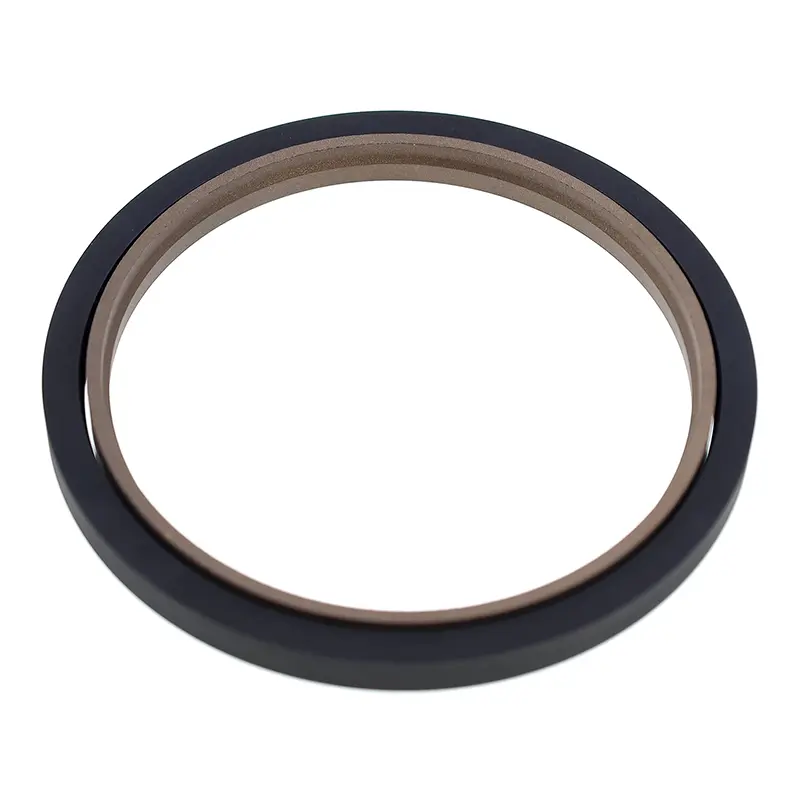

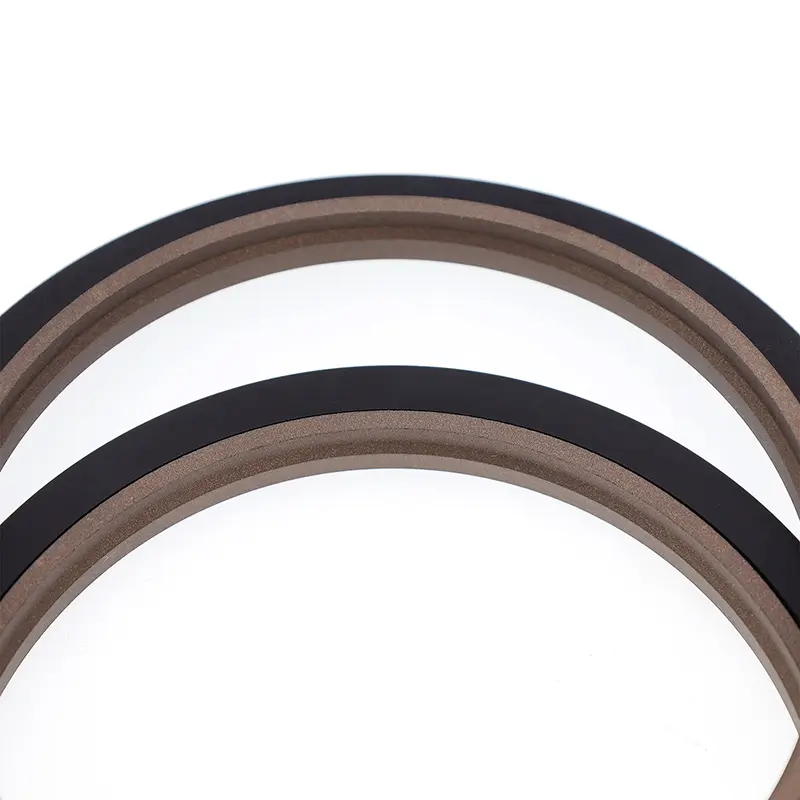

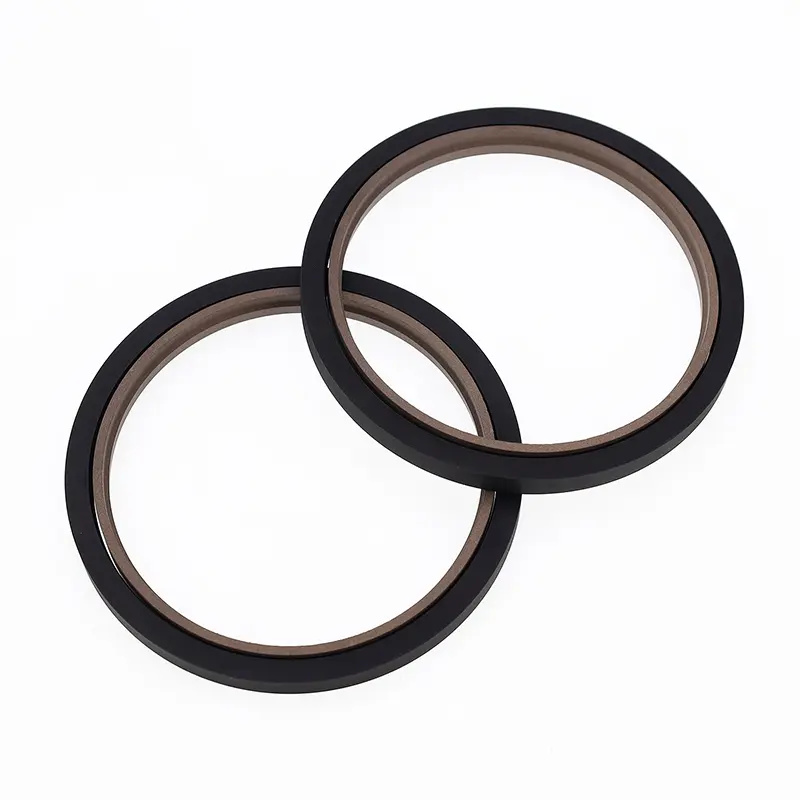

Pevné tesnenia piestnej tyče (Step Seals) pozostávajú z stupňovitého tesniaceho krúžku naplneného PTFE a obdĺžnikového gumového krúžku. Sú vhodné na jednosmerné tlakové tesnenie v vratných hydraulických aplikáciách. Obdĺžnikový krúžok poskytuje radiálnu silu a kompenzuje opotrebovanie tesniaceho krúžku. Spravidla sa používajú v spojení s vodiacim krúžkom. Delené (otvorené) drážky by sa mali používať pre priemery tyčí menšie ako 30 mm. Bežne sa používajú v ťažkých hydraulických zariadeniach.
Vlastnosti:
1. Nízke trenie, nízky štartovací odpor, hladký pohyb, rovnaké dynamické a statické trenie a žiadne tečenie;
2. Stabilita vysokého tlaku pri tlaku a drsných podmienkach;
3. Dlhá životnosť, vhodná pre bezolejové tesnenia;
4. Vhodné na utesnenie médií s nízkou viskozitou, ako je voda.
Príslušné prevádzkové podmienky (extrémne hodnoty by sa nemali objaviť súčasne)
|
Tlak Mpa |
Teplota ℃ |
Rýchlosť m/s |
Stredná |
|
≤60 |
-35~+100 (zodpovedajúci O-krúžku NBR) |
≤6 |
Hydraulický olej na minerálnej báze, kvapalina spomaľujúca horenie (HFA/HFB), voda atď. |
|
-20~+200 (zodpovedajúci O-krúžok FKM) |
Výber materiálu
1. Dostupné materiály obdĺžnikového krúžku: nitrilkaučuk R01 (NBR), fluórkaučuk R02 (FKM) atď.
2. Materiály tesniacich krúžkov: PTFE2, PTFE3, PTFE4, PU atď. (Pozri popis materiálu).
Príklad objednávky

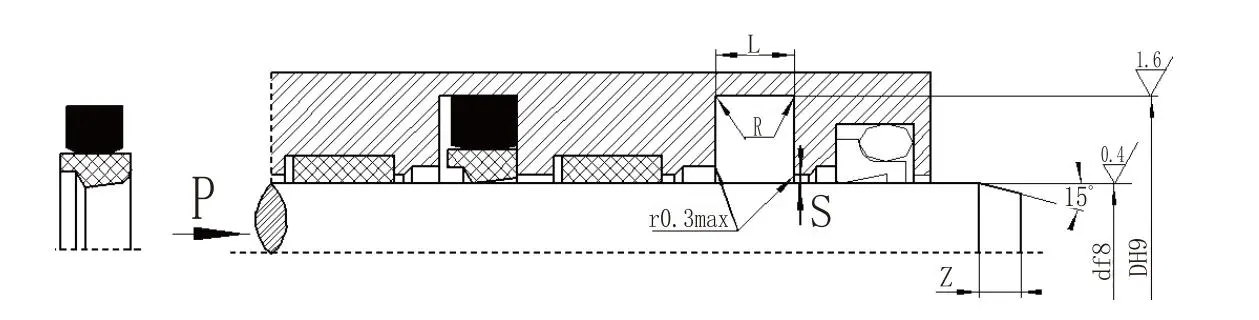

Objednávka Model: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Model RO1 - Priemer tyče x Priemer drážky x Šírka drážky; PTFE3 - Modifikovaný kód materiálu PTFE; R01 - Kód materiálu obdĺžnikového prsteňa
