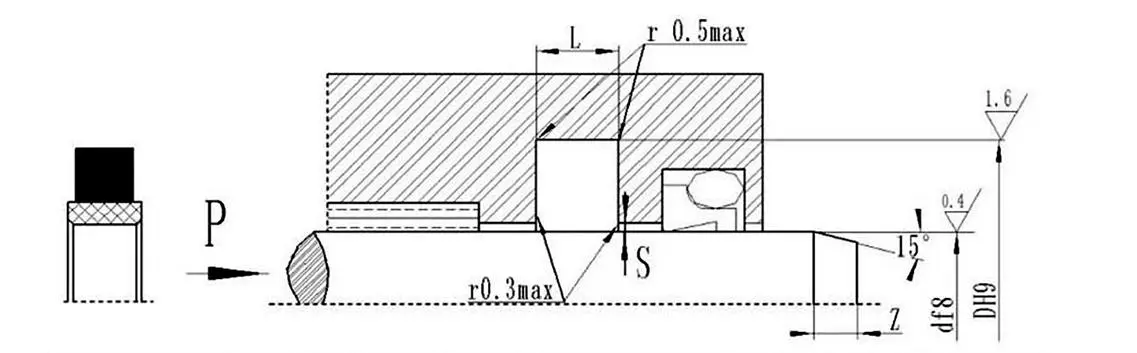

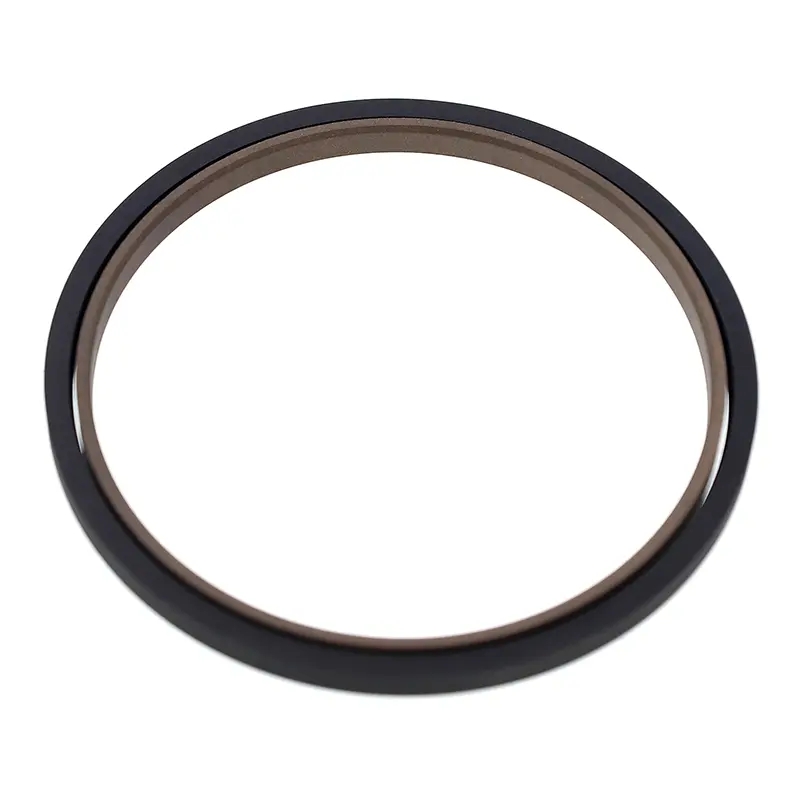

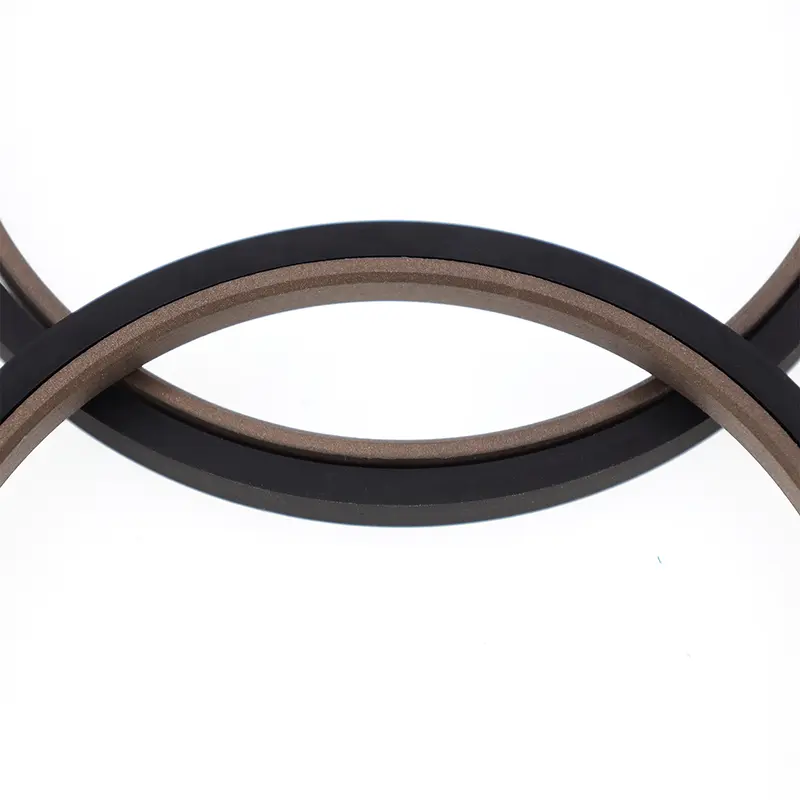

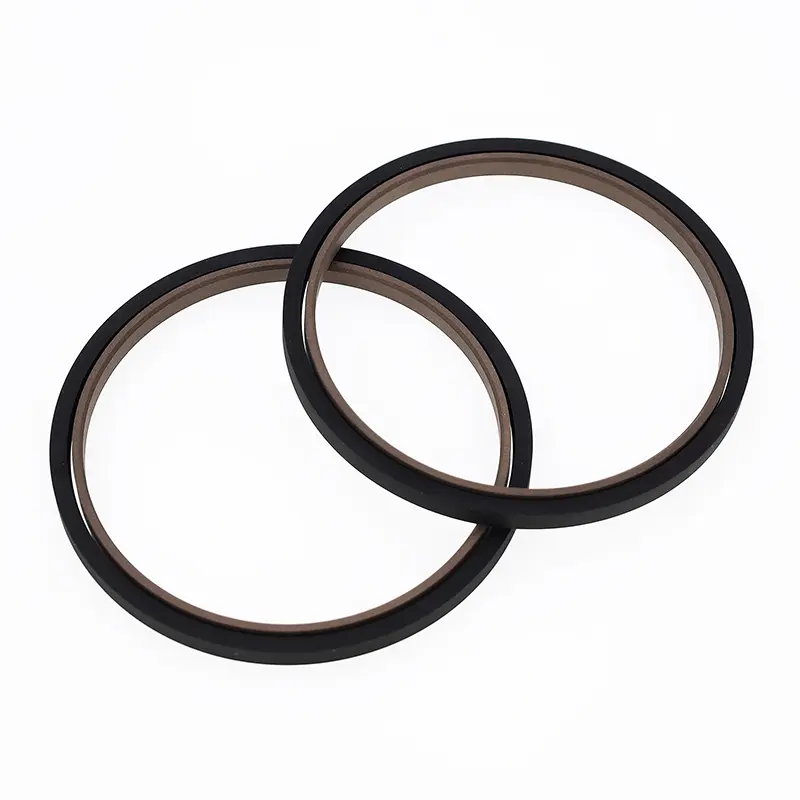

Obdĺžnikové kombinované tesnenie pre piestne tyče pozostáva z pravouhlého tesniaceho krúžku naplneného PTFE a obdĺžnikového gumeného krúžku. Je vhodný na obojsmerné tlakové tesnenie v hydraulických a pneumatických aplikáciách s vratným pohybom. Obdĺžnikový krúžok poskytuje radiálnu silu a kompenzuje opotrebovanie tesniaceho krúžku. Pre priemery tyče menšie ako 30 mm by sa mala použiť konštrukcia s delenou (otvorenou) drážkou.
Vlastnosti:
1. Nízke trenie, nízky štartovací odpor, hladký pohyb, rovnaké dynamické a statické trenie a žiadne tečenie;
2. Dvojúčelové tesnenie pre hydraulické a pneumatické aplikácie, vhodné na obojsmerné tlakové tesnenie;
3. Dlhá životnosť, vhodné na mazanie bez oleja;
4. Kompaktný dizajn pre jednoduchú inštaláciu a údržbu.
Príslušné prevádzkové podmienky (extrémne hodnoty by sa nemali objaviť súčasne)
|
Tlak Mpa |
Teplota ℃ |
Rýchlosť m/s |
Stredná |
Vytláčacia medzera Smax |
|
≤40 |
-35~+100 (zodpovedajúci obdĺžnikovému krúžku NBR) |
≤4 |
Hydraulický olej na minerálnej báze, kvapalina spomaľujúca horenie (HFA/HFB), voda, plyn atď. |
0,4 (＜25 MPA) |
|
-20~+200 (zodpovedajúci obdĺžnikovému krúžku FKM) |
0,2 (＜40 MPA) |
Výber materiálu
1. Dostupné pravouhlé materiály: nitrilkaučuk R01 (NBR), fluórkaučuk RO2 (FKM) atď.
2. Materiály tesniaceho krúžku: PTFE2, PTFE3, PTFE4 (pozri popis materiálu).
Príklad objednávky
Objednajte si model SPN-d*DL-PTFE3-R01: Priemer tyče*Dolný priemer drážky*Šírka drážky
SPN Model PTFE3 - Kód materiálu modifikovaného PTFE R01 - Kód materiálu obdĺžnikového krúžku
