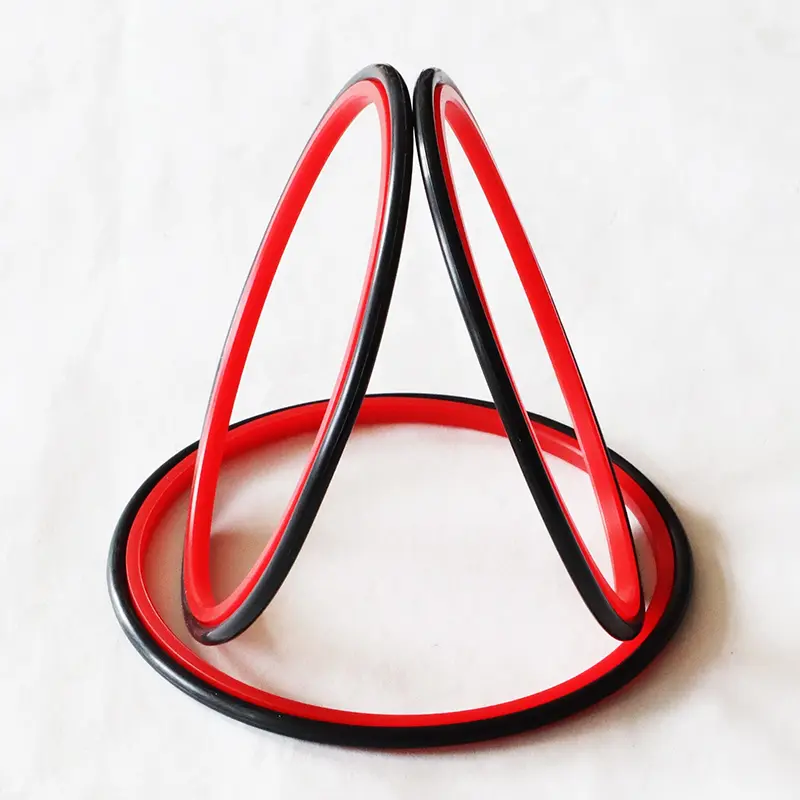

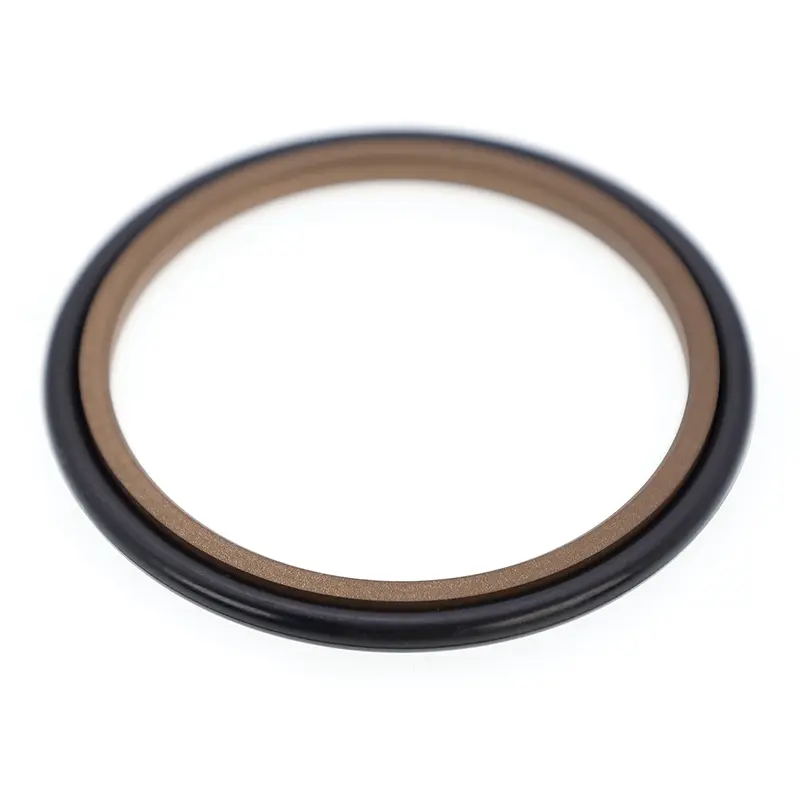

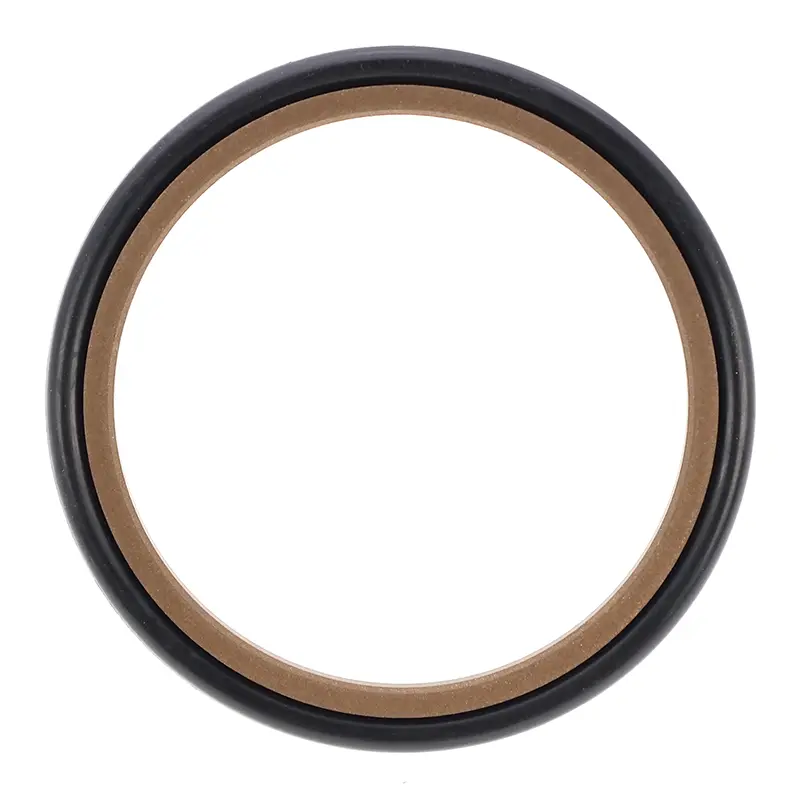

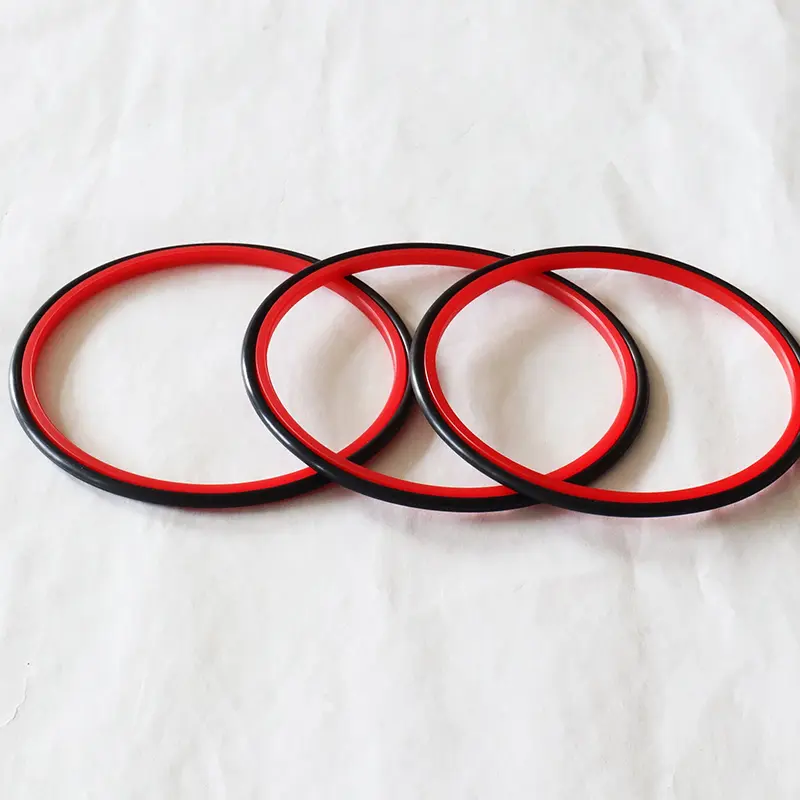

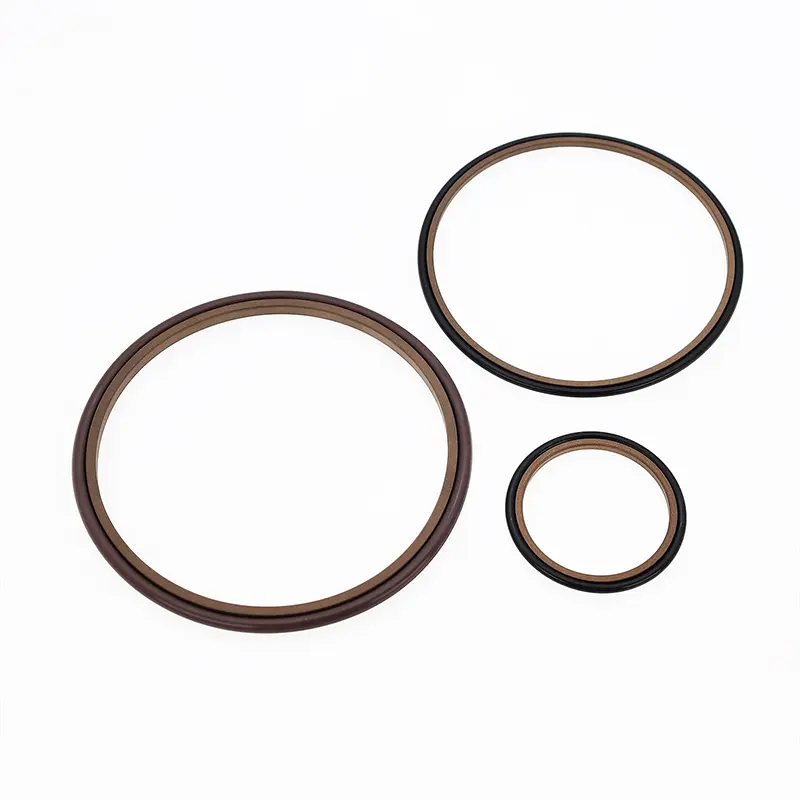

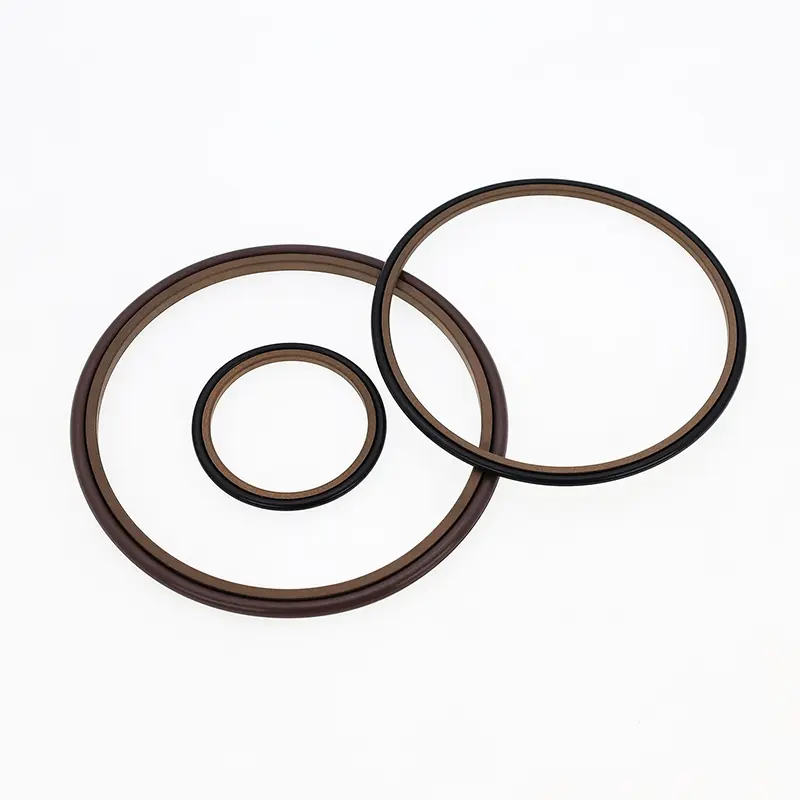

Krúžky Glyd pre hriadele pozostávajú z pravouhlého tesniaceho krúžku naplneného PTFE a krúžku O vhodného na obojsmerné tlakové tesnenie v aplikáciách s vratným pohybom. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebovanie tesniaceho krúžku. Spravidla sa používajú v spojení s vodiacim krúžkom. Delené (otvorené) drážky by sa mali používať pre priemery tyčí menšie ako 30 mm.
Vlastnosti:
1. Nízke trenie, nízky štartovací odpor, hladký pohyb, rovnaké dynamické a statické trenie a žiadne tečenie;
2. Vysoko stabilný tlak pod tlakom a drsných podmienkach;
3. Dlhá životnosť, vhodná na tesnenie bez oleja;
4. Vhodné na utesnenie médií s nízkou viskozitou, ako je voda;
Použiteľné pracovné podmienky (limitné hodnoty by sa nemali objaviť súčasne)
|
Tlak Mpa |
Teplota ℃ |
Rýchlosť m/s |
Stredná |
|
≤60 |
-35~+100 (zodpovedajúci O-krúžku NBR) |
≤6 |
Hydraulický olej na minerálnej báze, kvapalina spomaľujúca horenie (HFA/HFB), voda atď. |
|
-20~+200 (zodpovedajúci O-krúžok FKM) |
Výber materiálu
1. Dostupné materiály O-krúžkov: R01 Nitril-butadiénový kaučuk (NBR), RO2 Fluororubber (FKM) atď.
2. Materiály tesniacich krúžkov: PTFE2, PTFE3, PTFE4, PU atď.
Príklad objednávky
Objednávka Model: RC11-40x55.1x6.3-PTFE3-R01

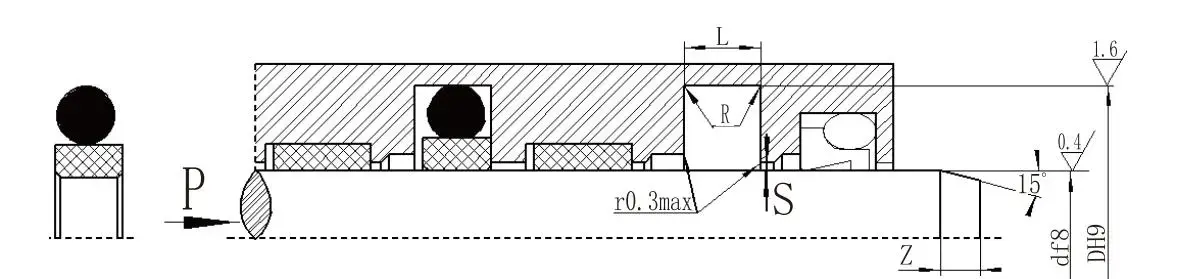

Model objednávky: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Priemer tyče x Priemer drážky x Šírka drážky PTFE3 (upravený PTFE) Kód materiálu: R01, R02 - Kód materiálu O-krúžku
