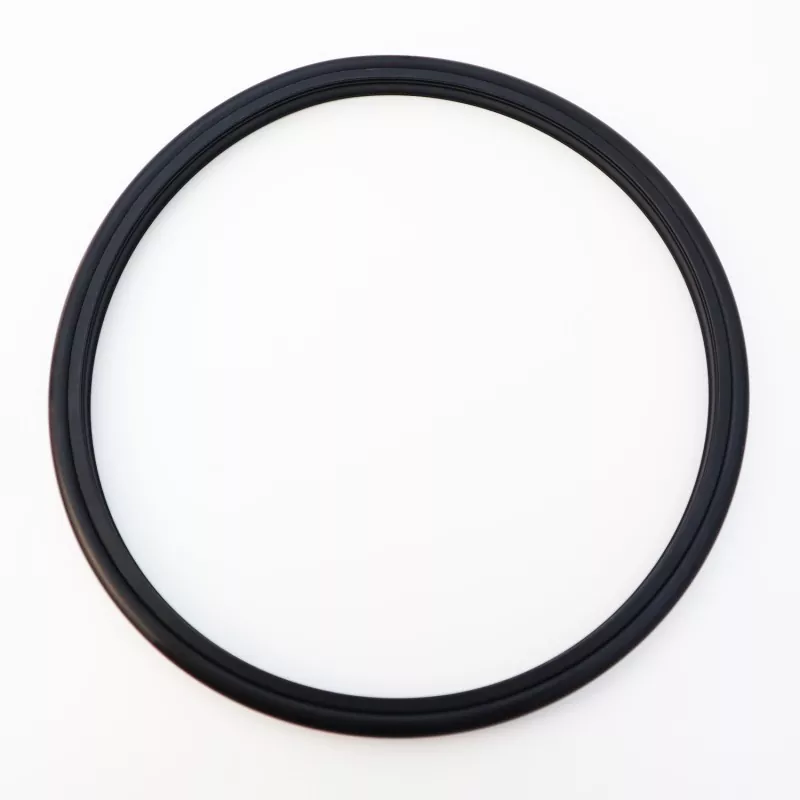

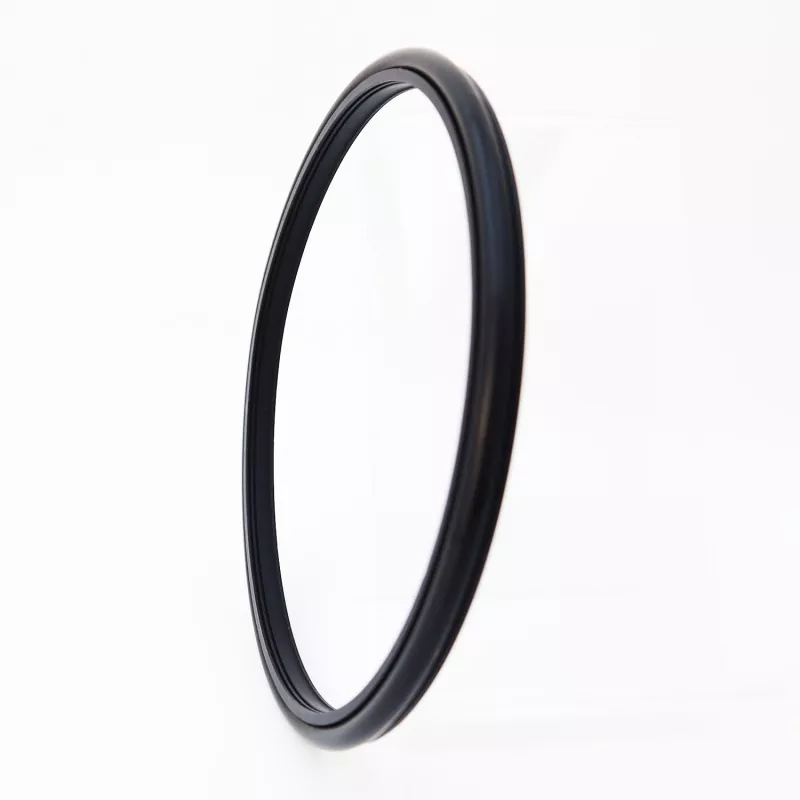

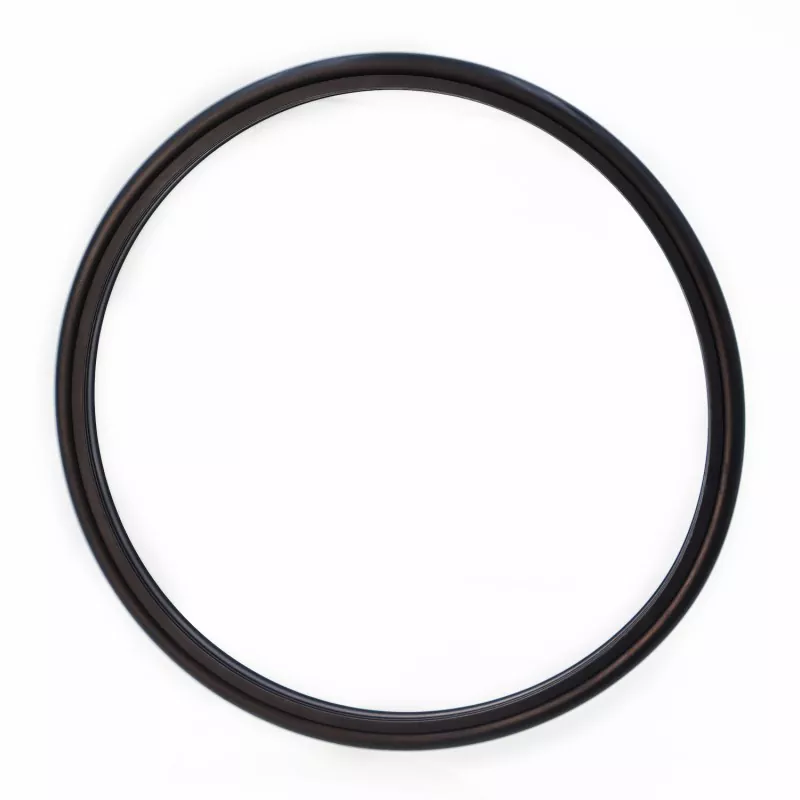

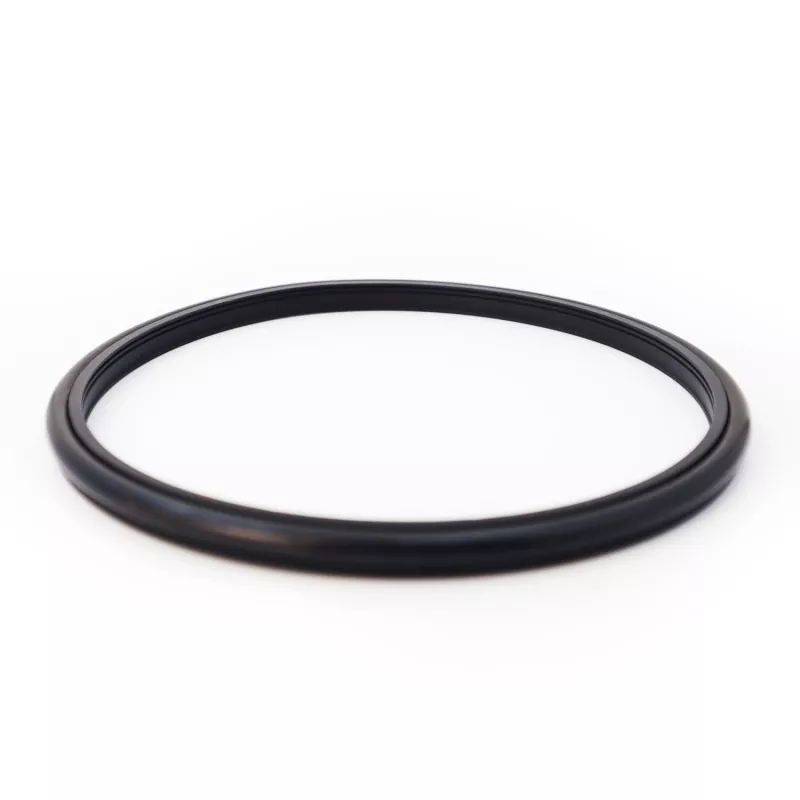

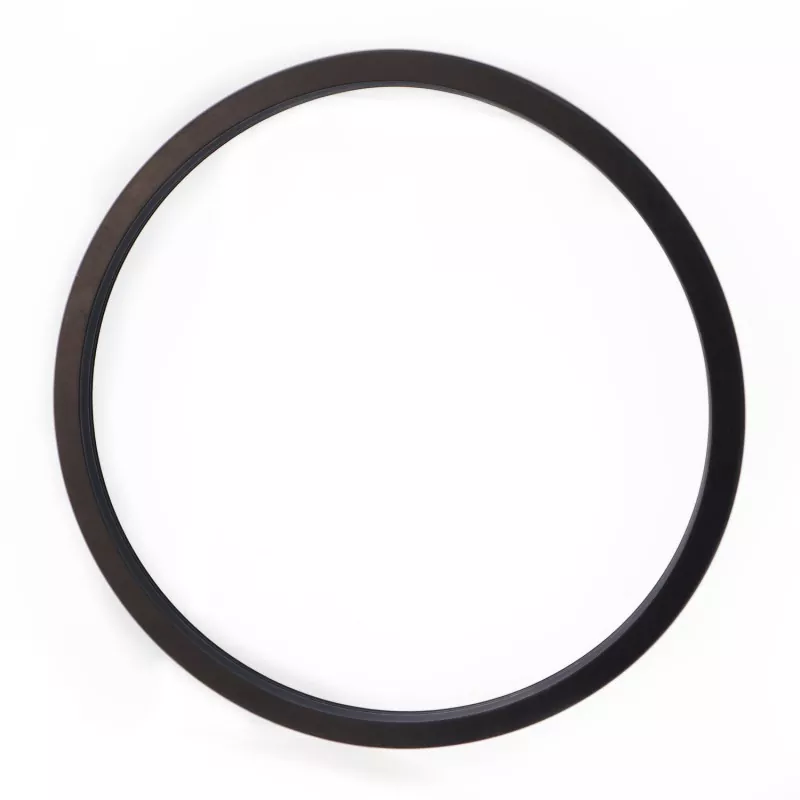

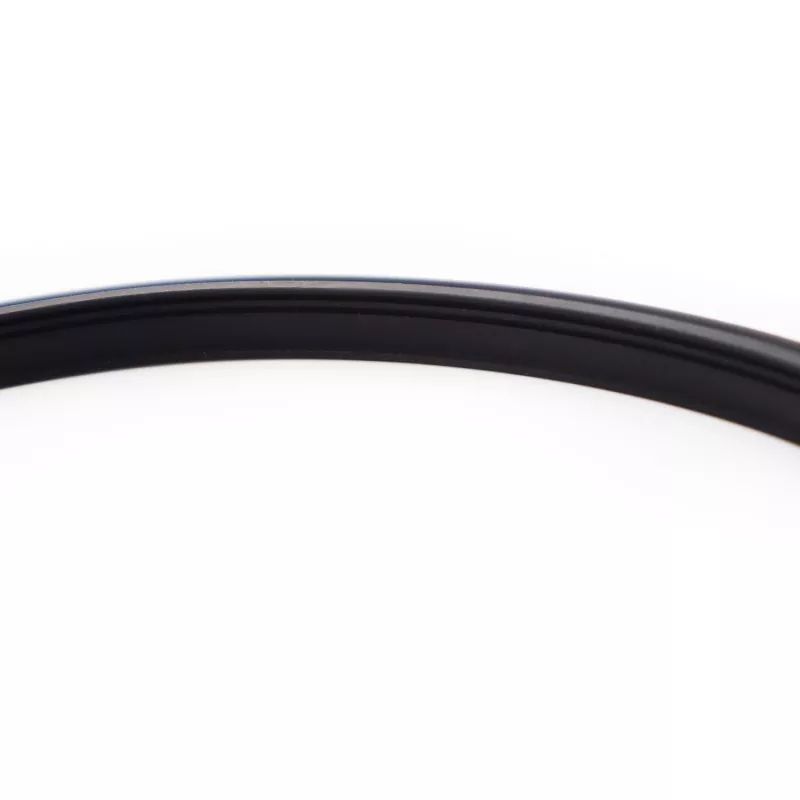

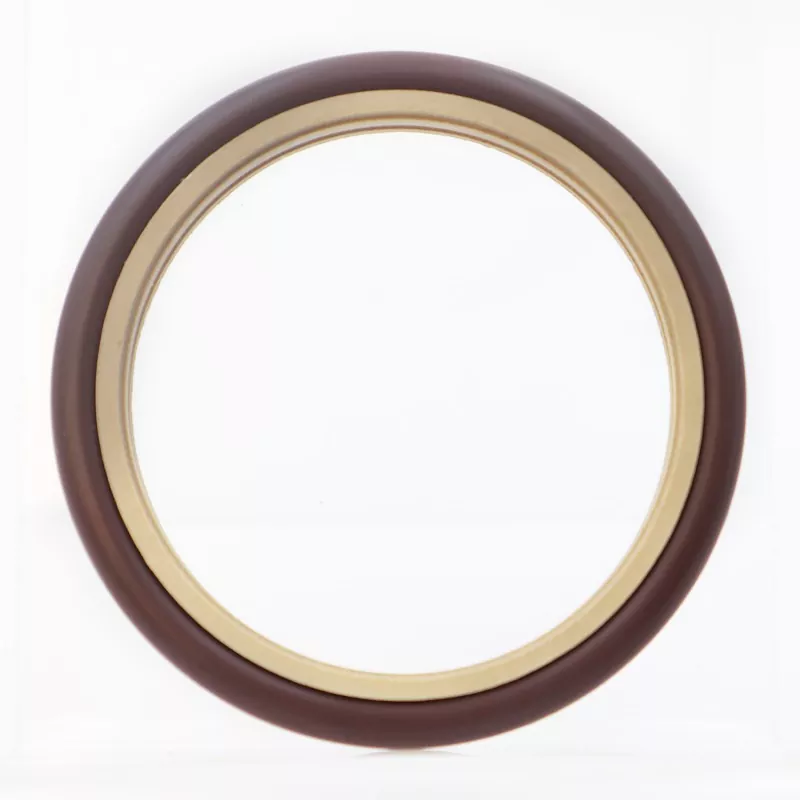

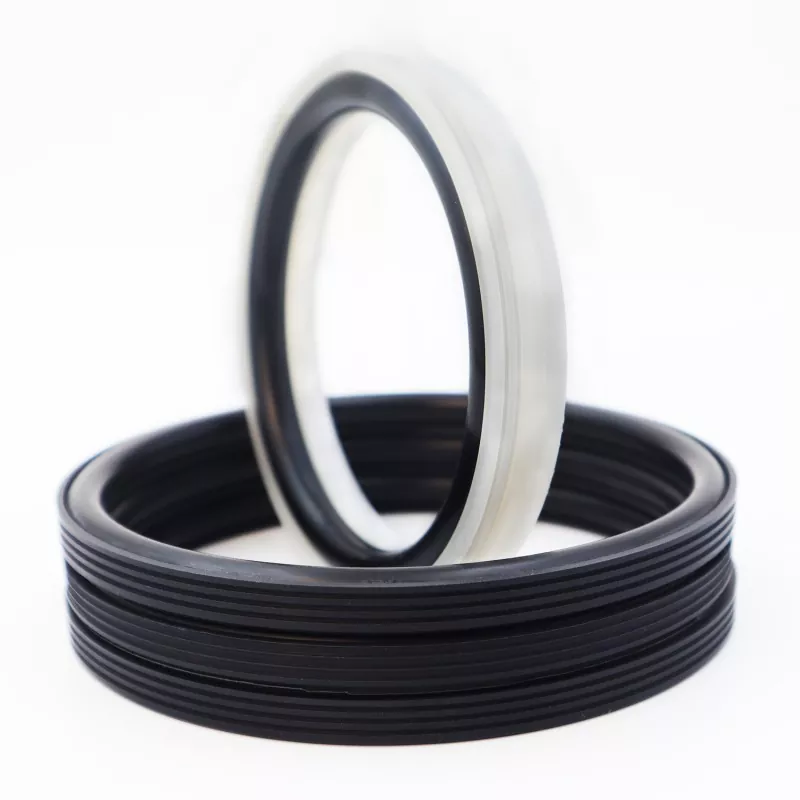

Zosilnené ozubené kombinované tesnenie RC2061 (určené na tesnenie cementovej kaše) pozostáva zo špeciálne navrhnutého ozubeného tesniaceho krúžku vyrobeného z vysokovýkonného technického plastu a gumeného O-krúžku; je vhodný na jednosmerné tesnenie v hydraulických vratných a rotačných aplikáciách. Jeho optimalizovaná hrúbka okraja odoláva erózii cementovou kašou a nečistotami bahna, čím zaisťuje spoľahlivé utesnenie a nízke trenie, pričom vyžaduje minimálny priestor na inštaláciu. Dizajn uľahčuje jednoduchú montáž a údržbu a účinne zmierňuje rýchlu degradáciu tesnenia spôsobenú časticami v médiu.
Primárne sa používa v aplikáciách, ako sú piestové čerpadlá, kalové čerpadlá, skrutkové vŕtacie nástroje, vrtné súpravy, zariadenia na prieskum ropy a betonárne. Medzi kľúčové vlastnosti patrí dlhá životnosť, nízke trenie, vynikajúci tesniaci výkon, kompaktný pôdorys a jednoduchá inštalácia a údržba.
Pri použití na utesnenie médií podobných blatu sa odporúča vstreknúť mazací tuk medzi dva (alebo viaceré) tesniace prvky.
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Stredná |
|
|
Vratný pohyb |
Rotačný pohyb |
|||
|
≤ 100 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulzia |
|
-20 až +200 (s O-krúžkom FKM) |
||||
1. Medzi kompatibilné materiály O-krúžkov patria: nitrilový kaučuk RO1 (NBR), fluórelastomér RO2 (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE4; ďalšie dostupné materiály zahŕňajú PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 atď.
Model objednávky: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Priemer hriadeľa * Priemer drážky * Šírka drážky - Kód materiálu)
Dostupné v akejkoľvek veľkosti v rámci špecifikovaného rozsahu.
|

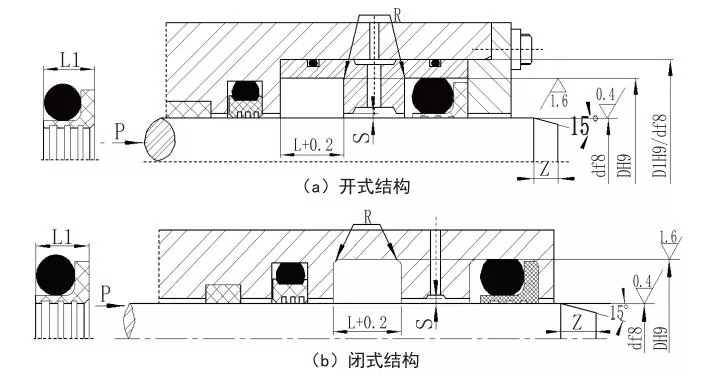

Rozsah priemeru hriadeľa Štandardný typ d f8 RC2061 |
Rozsah priemeru hriadeľa Vysokovýkonné d f8 RC2061-Z |
Priemer drážky D H9 |
Šírka drážky L+0,2 |
Šírka tesnenia L1 |
Polomer rohu Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer prierezu O-krúžku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pre priemer hriadeľa ≤30 mm sa odporúča dizajn s otvorenou drážkou.
2. Pre aplikácie rotačného tesnenia sa odporúča tvrdosť povrchu hriadeľa HRC ≥58.
3. Pre tlaky presahujúce 30 MPa sa pre extrúznu medzeru odporúča uloženie H8/f8.
