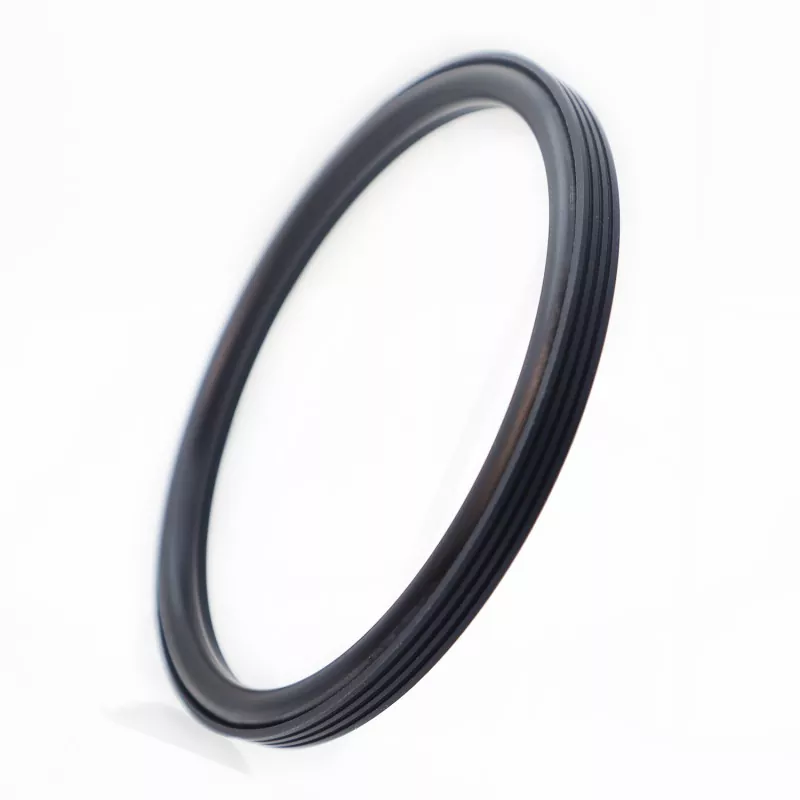

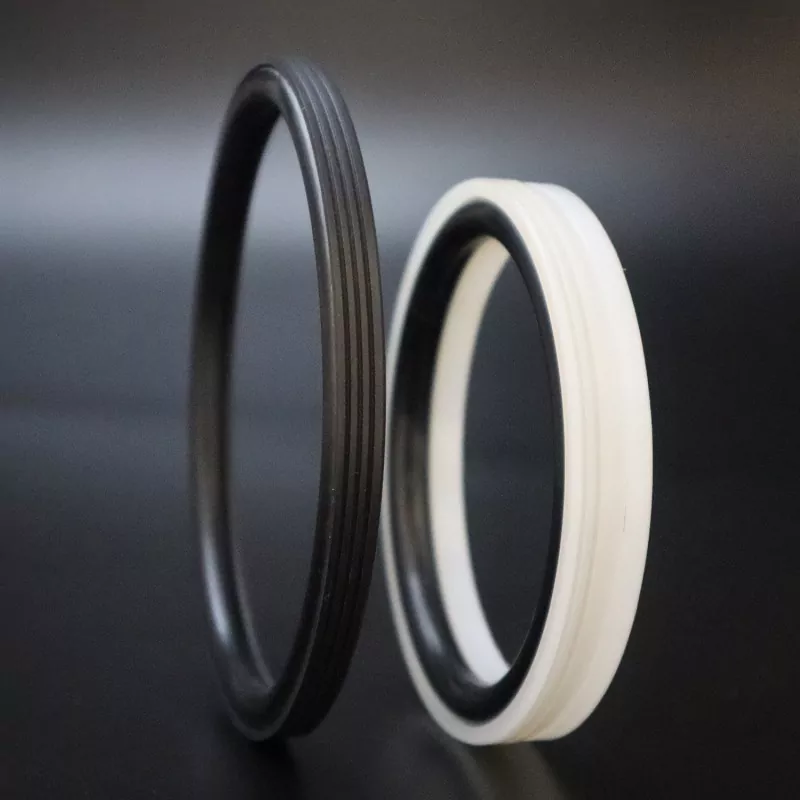

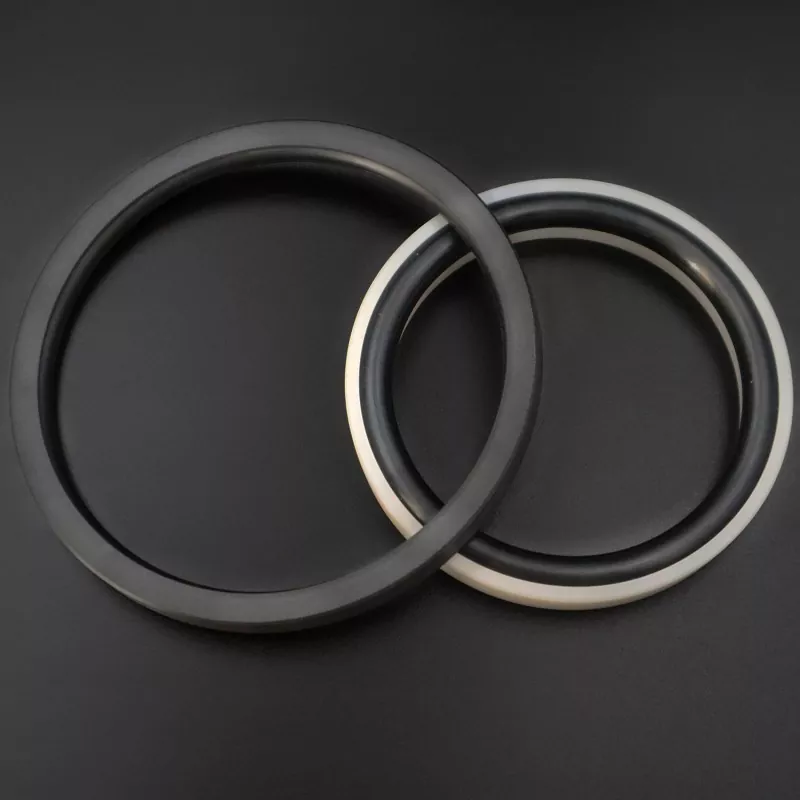

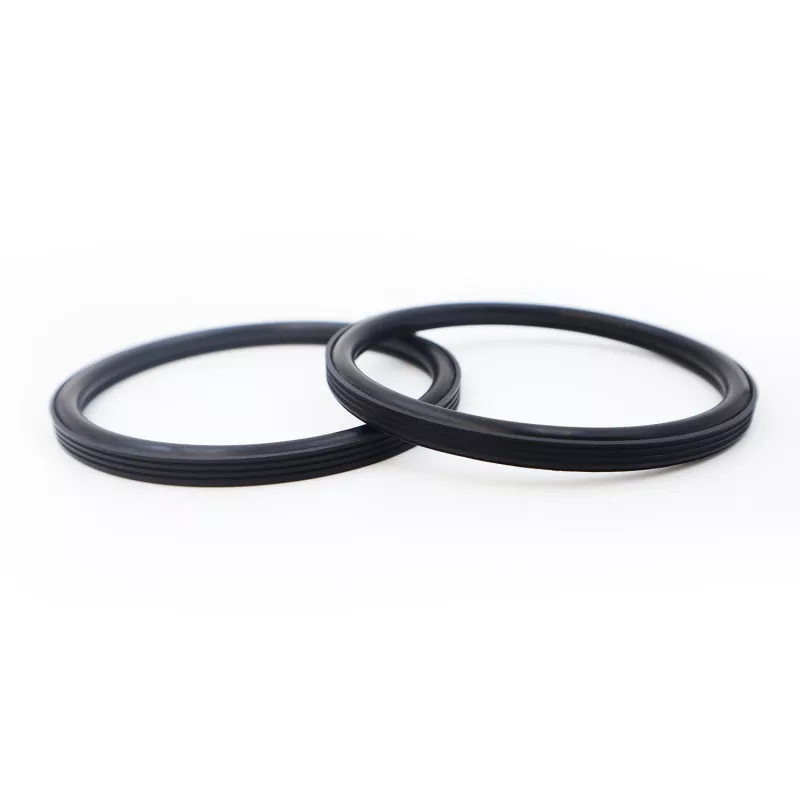

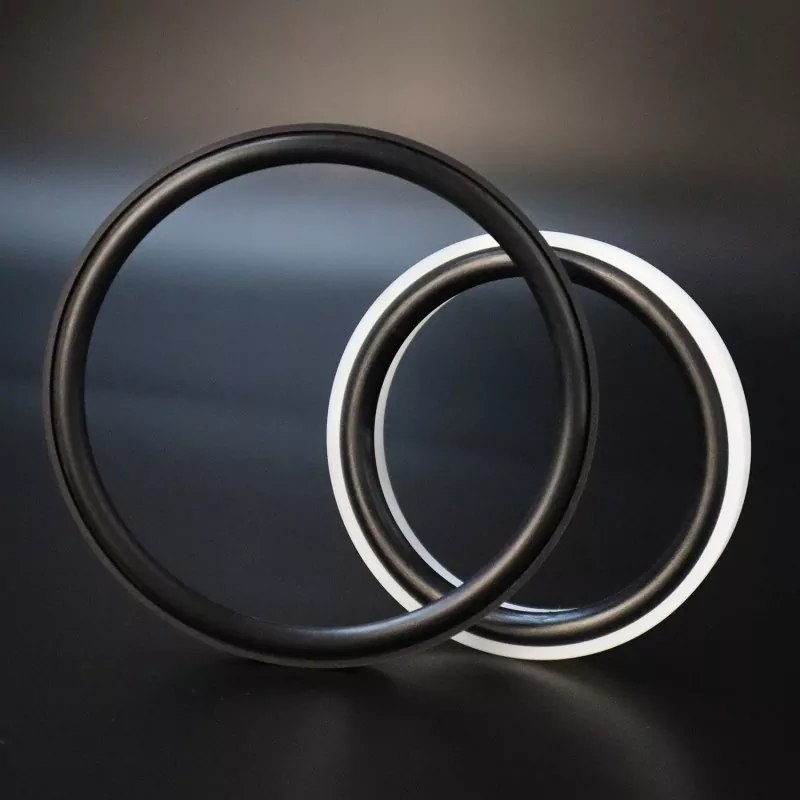

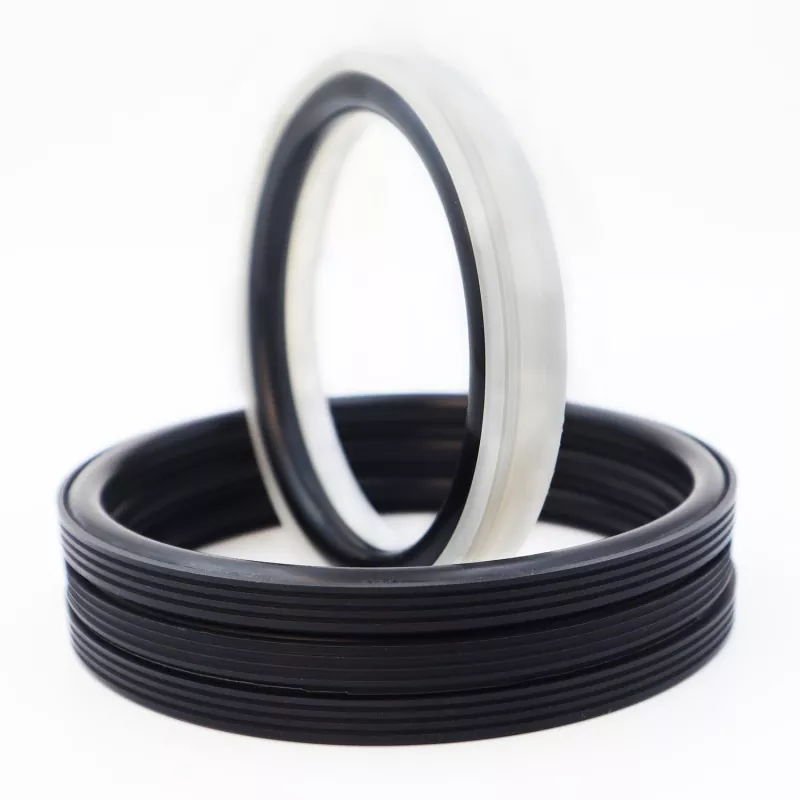

Tesnenie zosilneného ozubeného piestu RC2062 pozostáva zo špeciálne navrhnutého ozubeného tesniaceho krúžku vyrobeného z vysokovýkonného technického plastu a gumeného O-krúžku; je vhodný na jednosmerné tesnenie v hydraulických vratných a rotačných aplikáciách.
Vyznačuje sa dlhou životnosťou, nízkym trením, vynikajúcim tesniacim výkonom, kompaktným pôdorysom a jednoduchou inštaláciou a údržbou. Optimalizovaný dizajn tesniaceho okraja a hrúbka zaisťuje účinné utesnenie aj pri vystavení drsným médiám, ako je cementová kaša.
Vďaka svojej kompaktnej celkovej konštrukcii minimalizuje požiadavky na inštalačný priestor a uľahčuje pohodlnú montáž na mieste a následnú údržbu. Slúži ako spoľahlivé tesniace riešenie pre piestové komory v aplikáciách na manipuláciu s kalom. Pozývame výrobcov priemyselných zariadení, aby hodnotili, porovnávali a zadávali hromadné objednávky tohto produktu.
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C)
|
Rýchlosť (m/s) |
Stredná |
|
|
Vratný pohyb |
Rotačný pohyb |
|||
|
≤ 100 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulzia |
|
-20 až +200 (s O-krúžkom FKM) |
||||
1. Medzi kompatibilné materiály O-krúžkov patria: nitrilový kaučuk RO1 (NBR), fluórelastomér RO2 (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE4; ďalšie dostupné materiály zahŕňajú PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 atď.
Objednávací model: RC2062-80*68.3*7.6-PTFE4-R01
Model - Priemer otvoru * Priemer drážky * Šírka drážky - Kód materiálu
K dispozícii je akákoľvek veľkosť v rámci parametrov
|

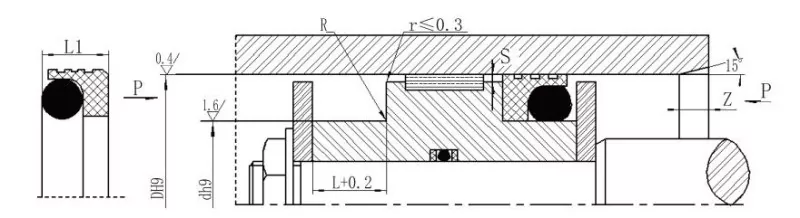

Rozsah veľkosti otvoru Štandardný typ D H9 RC2062 |
Rozsah vŕtania Vysokovýkonné D H9 RC2062-Z |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Šírka tesnenia L1 |
Polomer rohu Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer prierezu O-krúžku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10-12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pre priemery otvoru ≤30 mm sa odporúča konštrukcia s otvorenou drážkou.
2. Pre tlaky presahujúce 30 MPa sa pre extrúznu medzeru odporúča uloženie H8/f8.
