Tlak/MPa |
Teplota / °C |
Rýchlosť /m/s |
Stredná |
|
≤40 |
-35~+100 (s NBR O-krúžkom) |
≤2 |
Hydraulický olej, emulzia, voda, plyn atď. |
|
-20~+200 (s O-krúžkom FKM) |
1. Dostupné materiály O-krúžkov: R01 Nitril-butadiénový kaučuk (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiály tesniacich krúžkov: Štandardné materiály PTFE3 a PTFE4; ďalšie voliteľné materiály zahŕňajú PTFE1, PTFE2 a PTFE5.
Príklad objednávky
Objednávanie Model RC2052—80x91×4.2—PTFE3—R01 Model-dxDxL- Kód materiálu
Objednávanie Model RCX17—80x91×4.2—HPU Model-dxDxL- Kód materiálu

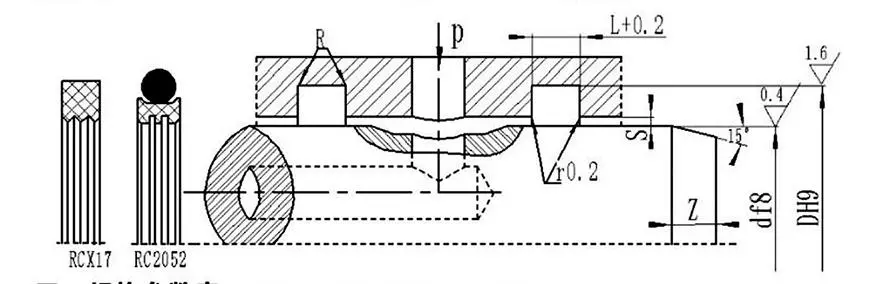

Tabuľka špecifikácií a parametrov (k dispozícii je akákoľvek špecifikácia v rámci rozsahu parametrov)
|
Rozsah priemeru hriadeľa d f8 |
Priemer výkopu DH9 |
Šírka výkopu L+⁰.2 |
Radiálna vôľa Smax |
Zaoblené rohy Rmax |
Skosenie Zmin |
|
|
0 ~ 10 MPa |
10 ~ 20 MPa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19-37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200 až 255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650-1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Poznámka: Pre priemer hriadeľa ≤ 30 mm sa odporúčajú otvorené drážky.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Poznámka: Požadované špecifikácie tu nie sú uvedené; prosím kontaktujte našu spoločnosť. Ponúkame produkty s maximálnym priemerom 2800 mm.
Návod na všestrannú inštaláciu a použitie
Rui Chen vie, že správna inštalácia je prvým predpokladom na zabezpečenie plného výkonu tesnení, poskytneme vám tiež komplexný návod na použitie každého produktu, najmä zložitých alebo neštandardných dielov na mieru, k dispozícii bude podrobný grafický návod na inštaláciu.
Tieto príručky sú doplnené podrobnými schémami a textovými pokynmi vo vysokom rozlíšení, ktoré jasne ukazujú kontrolné body pred inštaláciou, správne kroky inštalácie, potrebné nástroje a nesprávne operácie, ktorým je potrebné sa vyhnúť, ako keby naši technici boli na mieste. Okrem toho pre zložité zostavy alebo systémy vytvárame profesionálne videonávody, ktoré vašim operátorom umožnia intuitívne a rýchlo zvládnuť inštalačné techniky a preventívne opatrenia prostredníctvom dynamických ukážok, čím výrazne znížime riziko skorého zlyhania v dôsledku nesprávnej inštalácie.
