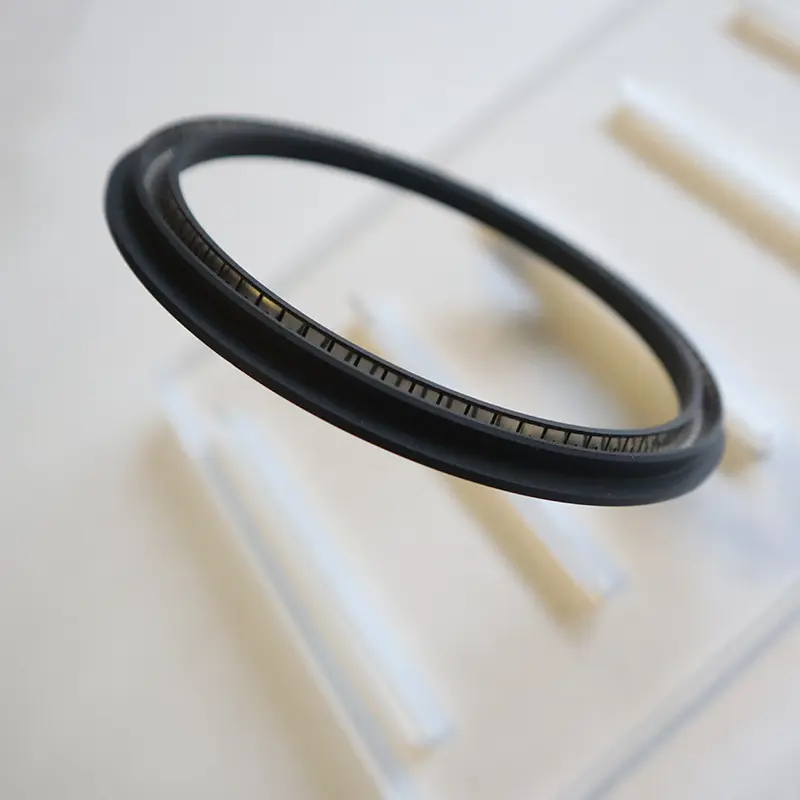

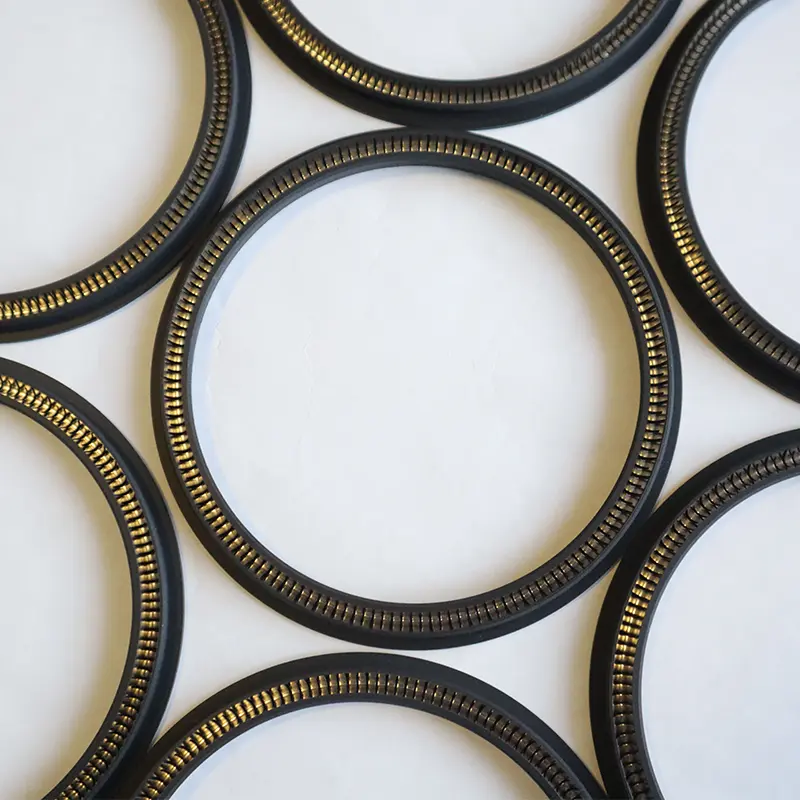

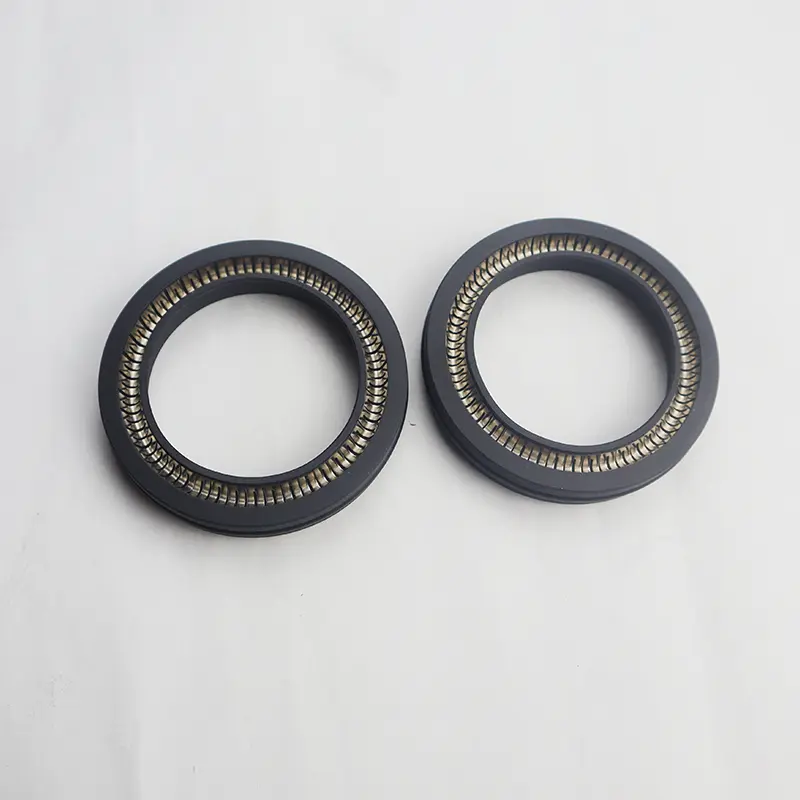

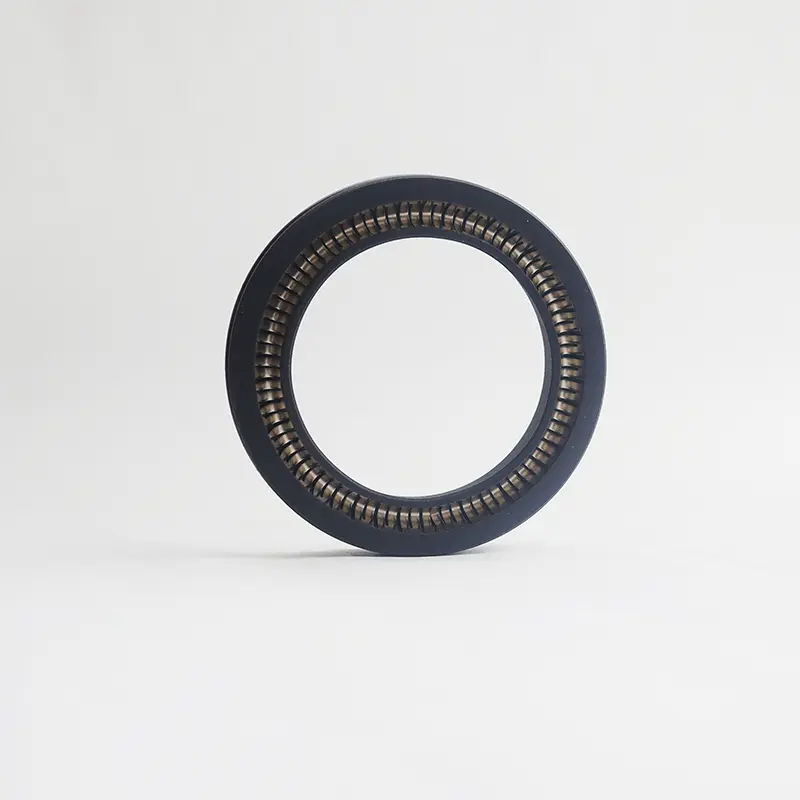

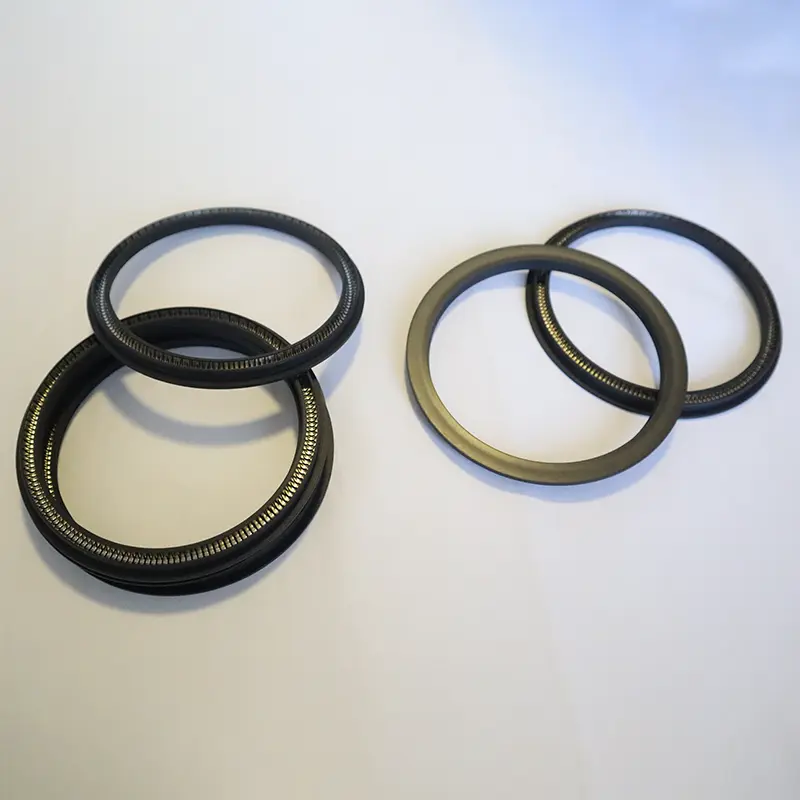

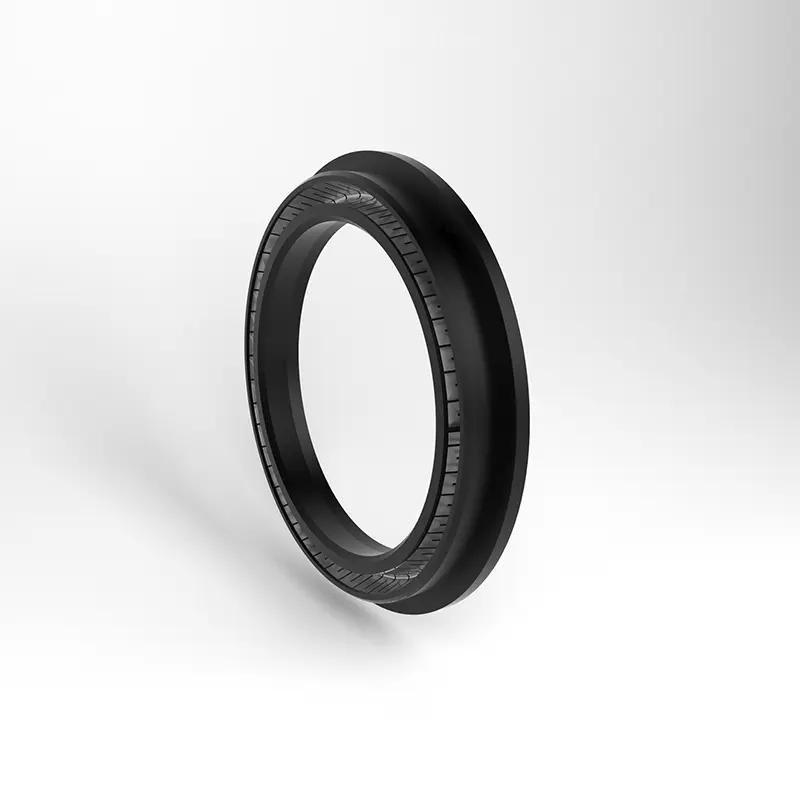

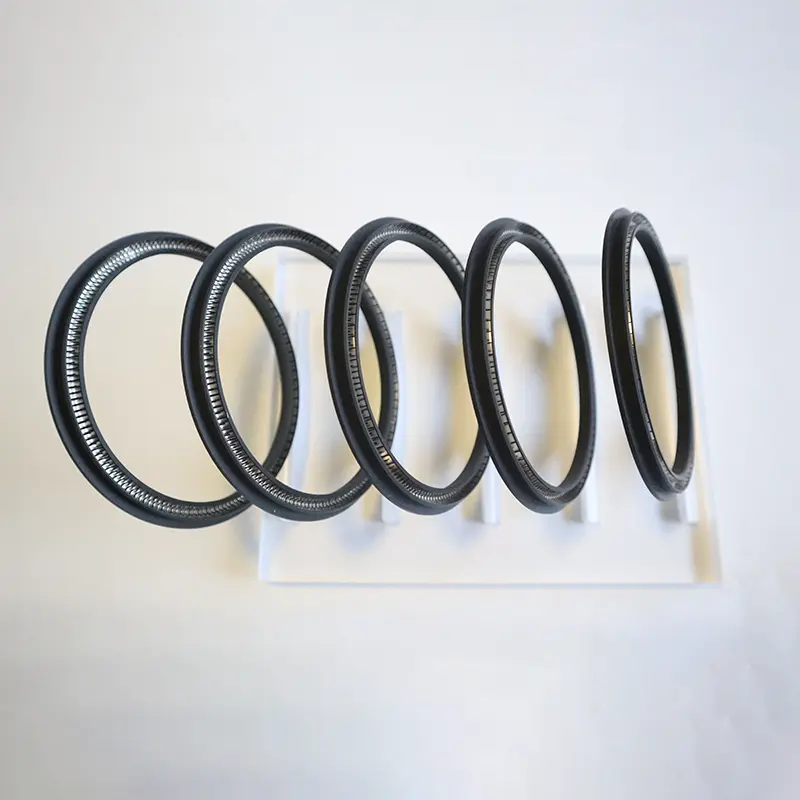

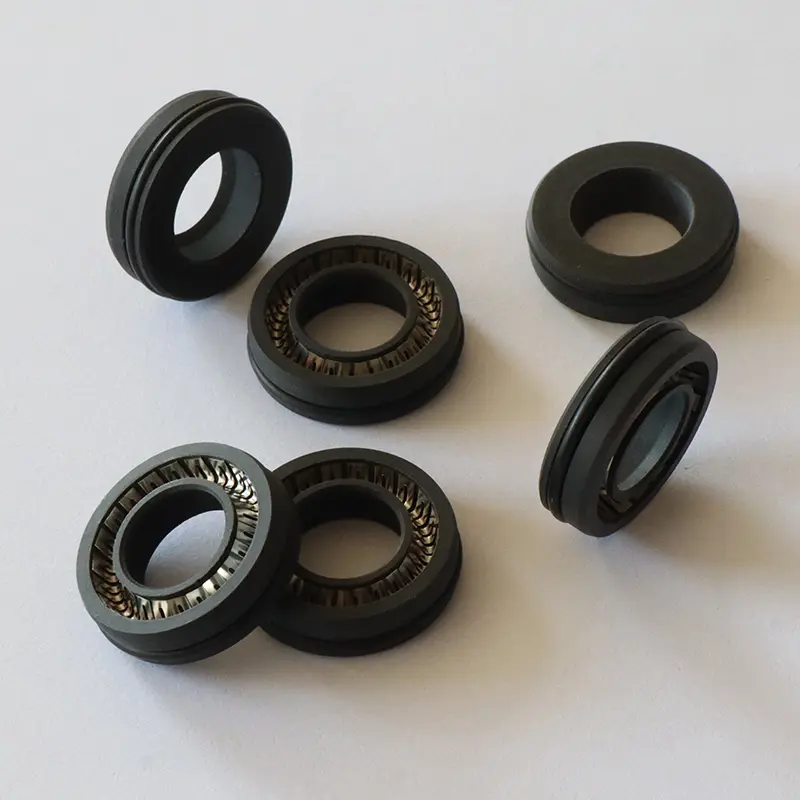

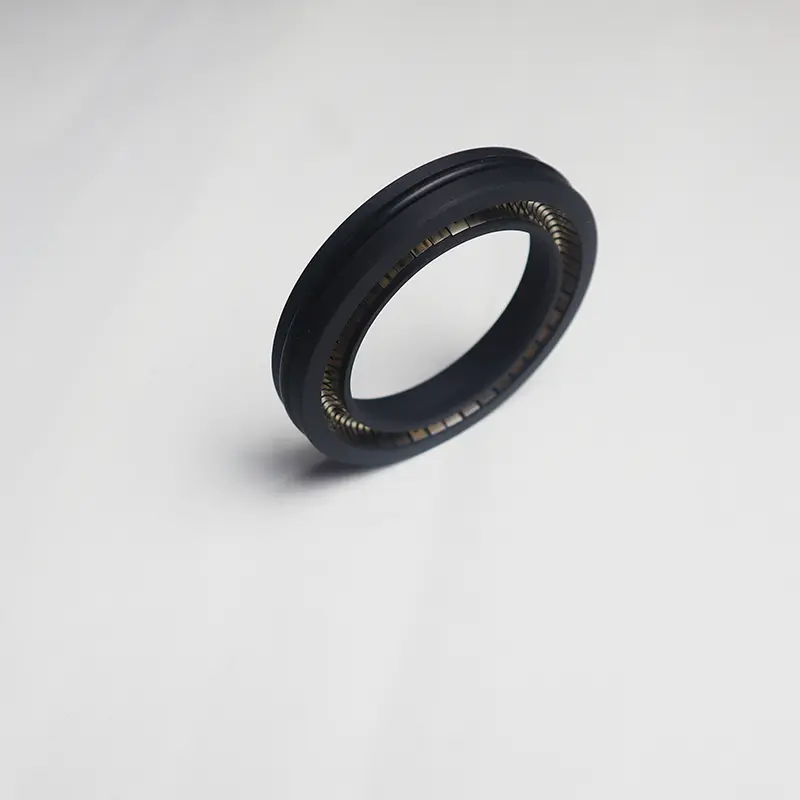

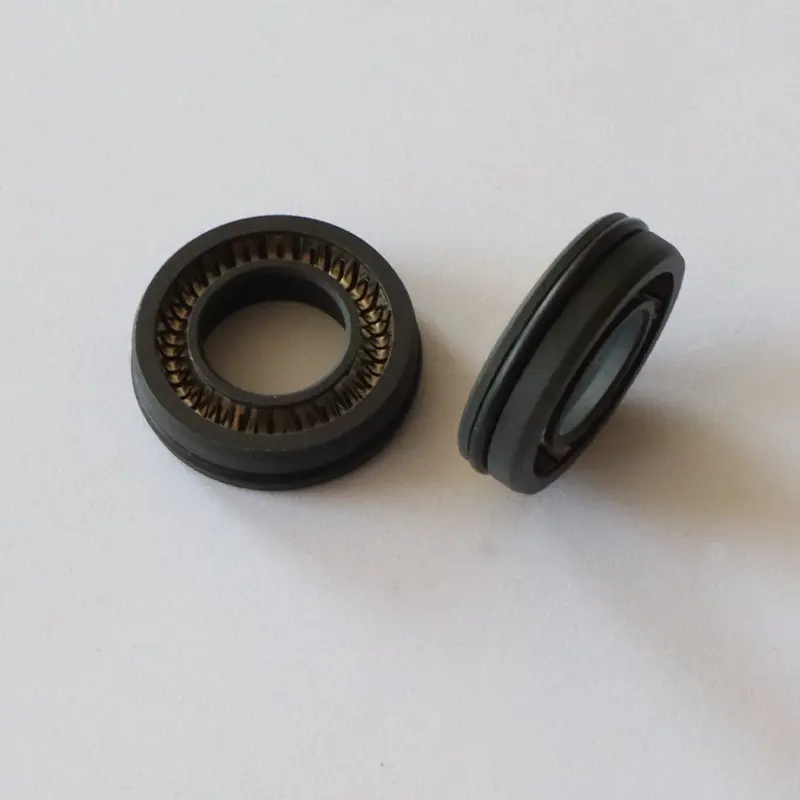

Prvok napájané tesnenie na rotujúci hriadeľ je jedným z tesnení vyvinutých spoločnosťou Ruichen Seals. Okrem toho máme mnoho ďalších druhov tuleňov a rôzne rôzne tesniace materiály. Konkrétne máme svoj vlastný interný model, ktorý ich pomenuje. Nasledujú dva modely, RC2055 a RC2056.

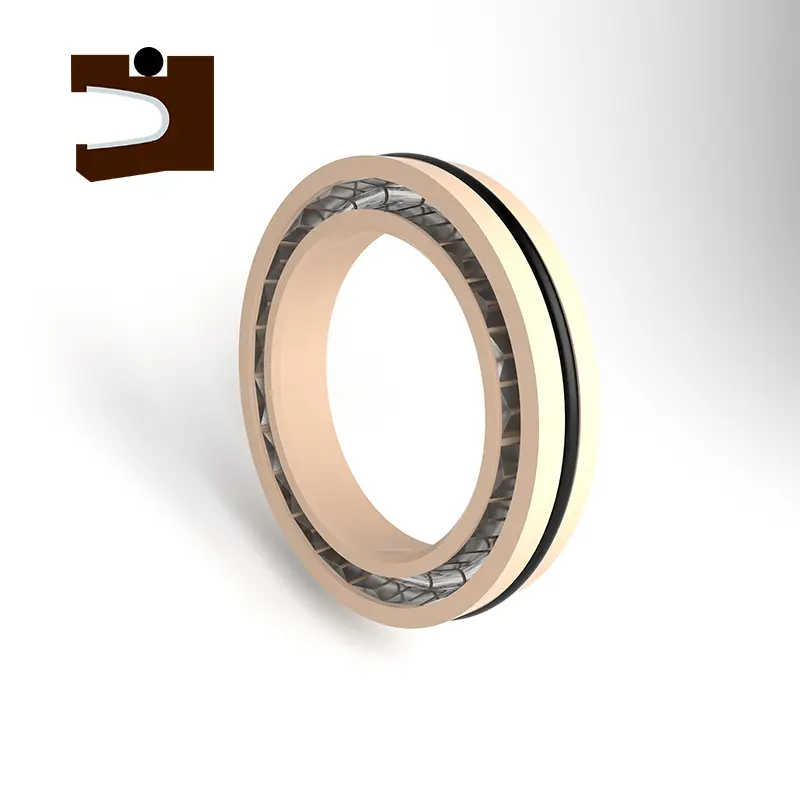

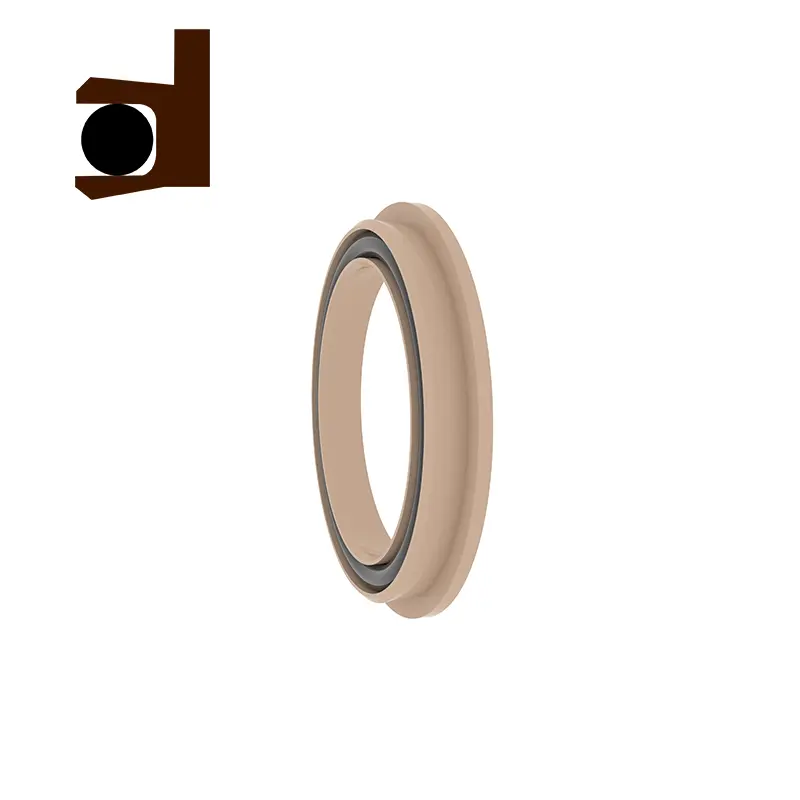

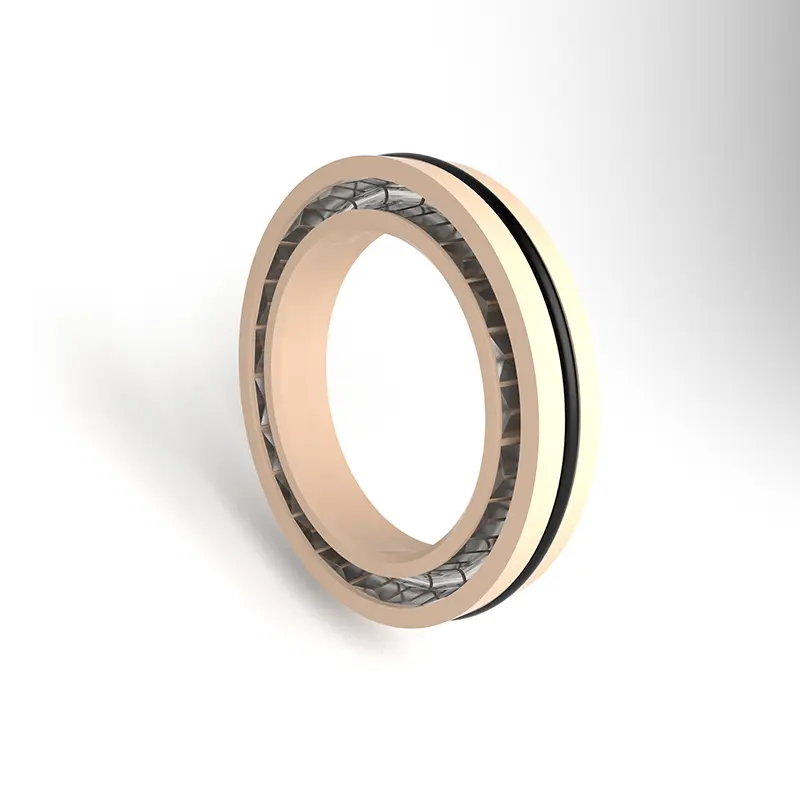

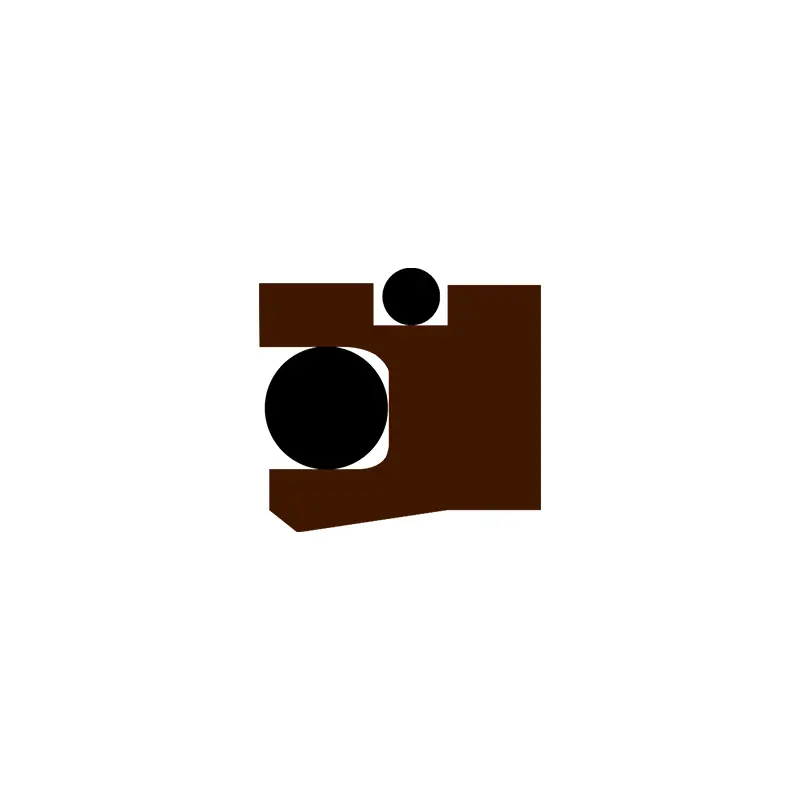

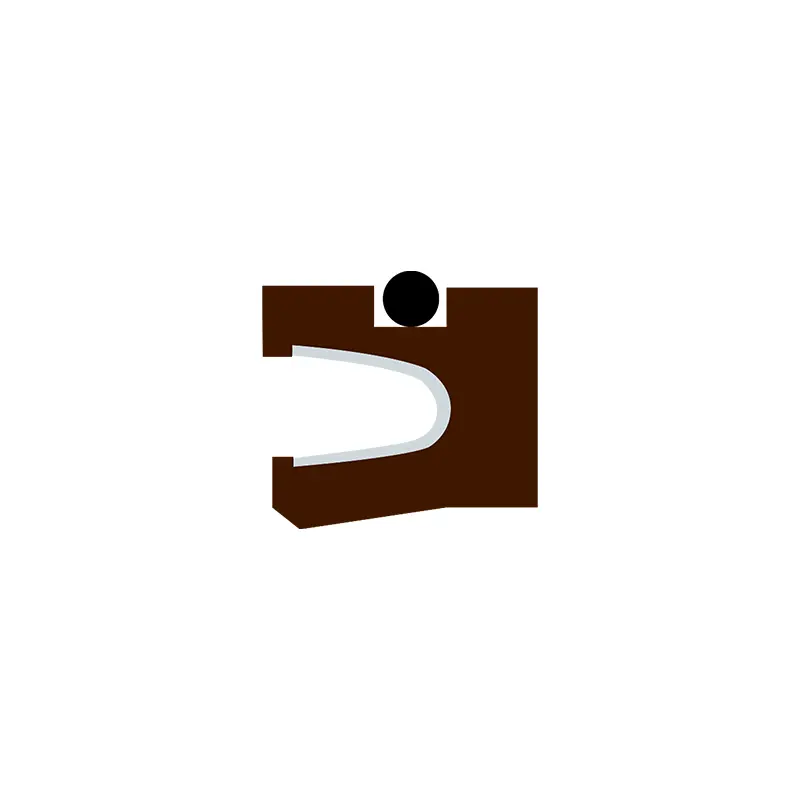

RC2055 a RC2056 sú rotačné panely, RC2055-B je rotačné tesnenie zubov, RC2056-B je rotačná kombinovaná tesnenie v tvare Y a RC2055-C je rotačné kombinované tesnenie v tvare Y. Rôzne modely v rovnakej sérii majú rovnaké charakteristiky drážky a sú vzájomne zameniteľné. Celá séria pružinového napájaného tesnenia pre rotujúci hriadeľ je vhodná pre jednosmerný tlak vysoké funkčné tesnenia aplikované na rotujúce hriadele. Medzi nimi sú RC2055 a RC2056 zložené z prameňov z nehrdzavejúcej ocele a vysoko funkčných plastov. Pri použití RC2055-B, RC2056-B a RC2055-C je potrebné primerane zvoliť zodpovedajúci materiál elastoméru.
Funkcie a aplikácie produktu:
Vlastnosti produktu:
Kombinácia pružiny z nehrdzavejúcej ocele a vysoko funkčného plastu má vynikajúci tesniaci výkon a trvanlivosť.
Dizajn drážky každej série je rovnaký, ktorý sa môže zameniť a flexibilne prispôsobiť rôznym pracovným podmienkam.
Modely zahrnuté do tesnenia na pružinu pre rotujúci hriadeľ sú vhodné na otáčanie jednosmerného tlakového tesnenia hriadeľa, aby sa uspokojilo rôzne priemyselné potreby.
RC2055-B, RC2055-C a RC2056-B podporujú výber zodpovedajúcich materiálov elastomérov podľa pracovných podmienok na zlepšenie adaptability.
Aplikačné scenáre:
Rotačný hriadeľ jednosmerným tlakom, vhodné pre priemyselné vybavenie, strojárske stroje, hydraulické systémy atď.
Vysoko funkčné požiadavky na tesnenie, ako sú petrochemikálie, energetické vybavenie, ťažké stroje atď.
Technické výhody:
Springy z nehrdzavejúcej ocele poskytujú stabilnú radiálnu silu na zabezpečenie dlhodobého tesniaceho účinku.
Kombinácia vysoko funkčných plastových a elastomérových materiálov je vhodná pre vysokorýchlostné a vysokorýchlostné pracovné podmienky.
Zameniteľný dizajn drážky zjednodušuje inštaláciu a údržbu a znižuje náklady na použitie.
Návrhy na použitie:
Vyberte príslušný model tesnenia a materiál elastoméru podľa konkrétnych pracovných podmienok.
Uistite sa, že počas inštalácie je drážka čistá, aby ste predišli poškodeniu tesnenia.

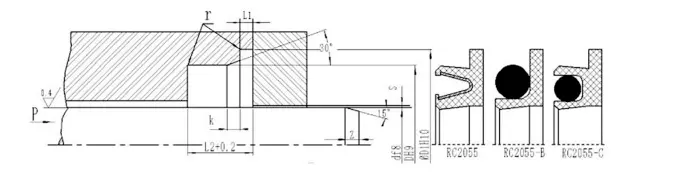

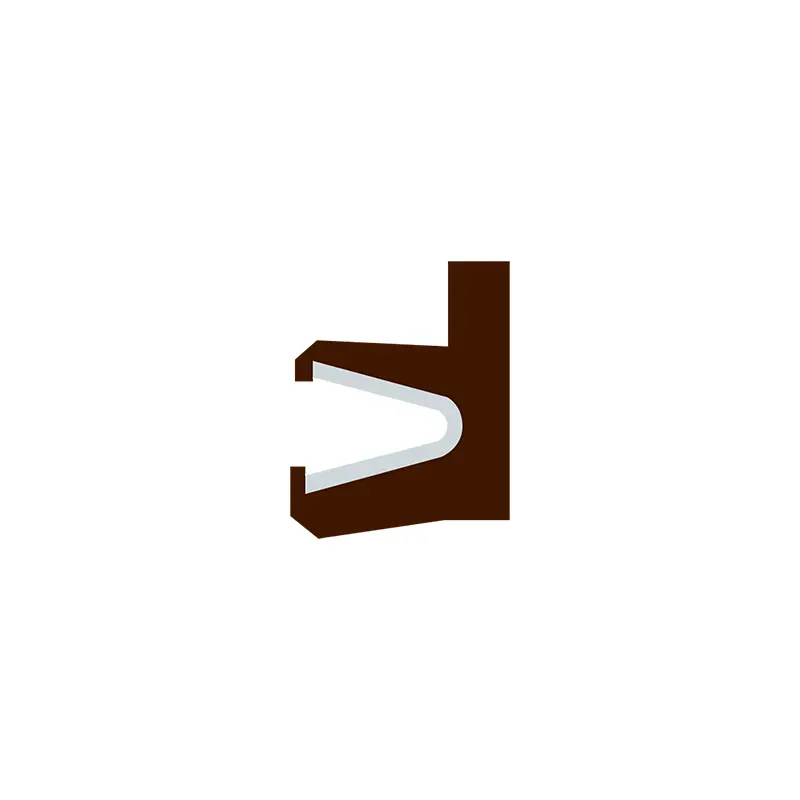

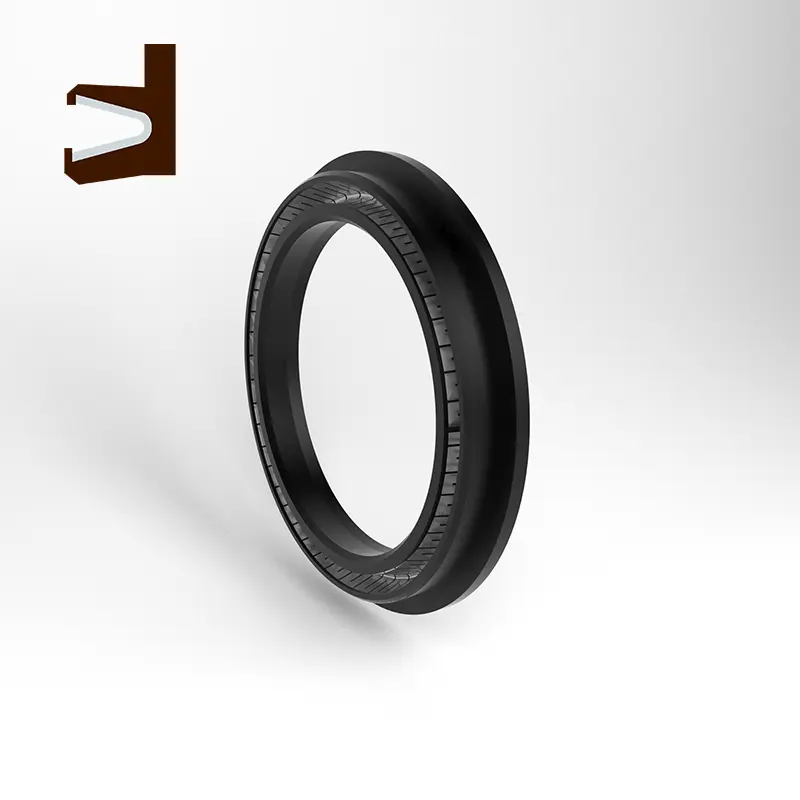

RC2055
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Takmer všetky tekuté a plynové médiá |
| -200 ~+250 | -35 ~+250 | <2 m/s | <6 m/s | <2 m/s | ||
Výber materiálu
1. Zodpovedajúce materiály O-krúžku je možné zvoliť: RO1 nitril gumy (NBR), RO2 Fluororubber (FKM) atď.
2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.
3. Spring z nehrdzavejúcej ocele: pružina v tvare V.
Príklad
RC2055- 40-PTFE4+V Priemer 40, Materiál tesnenia je PTFE4, pružina z nehrdzavejúcej ocele je pružina v tvare V

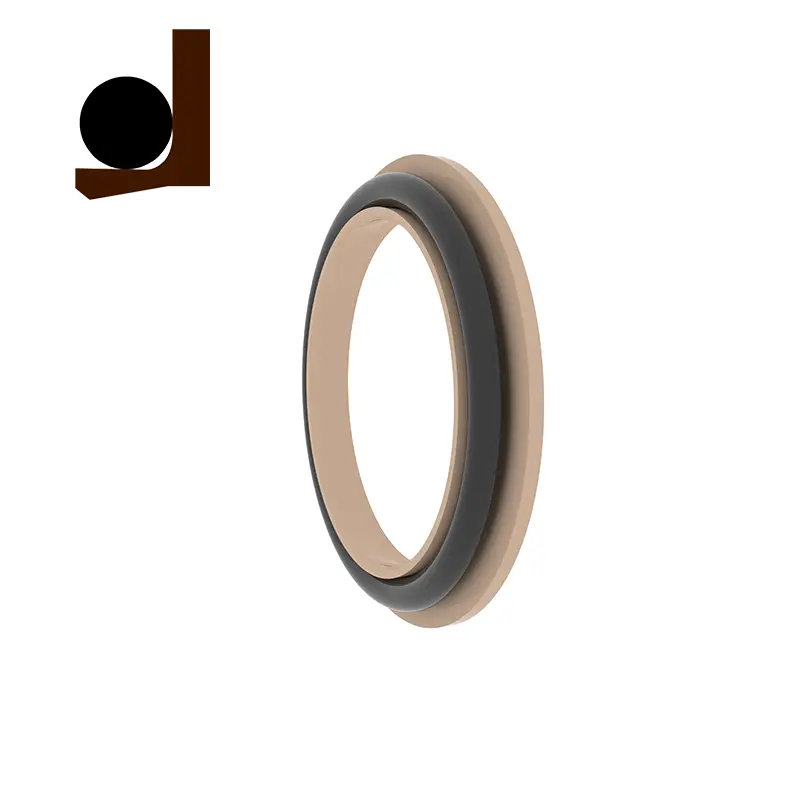

RC2055-B-40-PTFE4+R02 Priemer hriadeľa je 40, tesniaci krúžok je PTFE4, zodpovedajúci O-krúžku je fluórubber

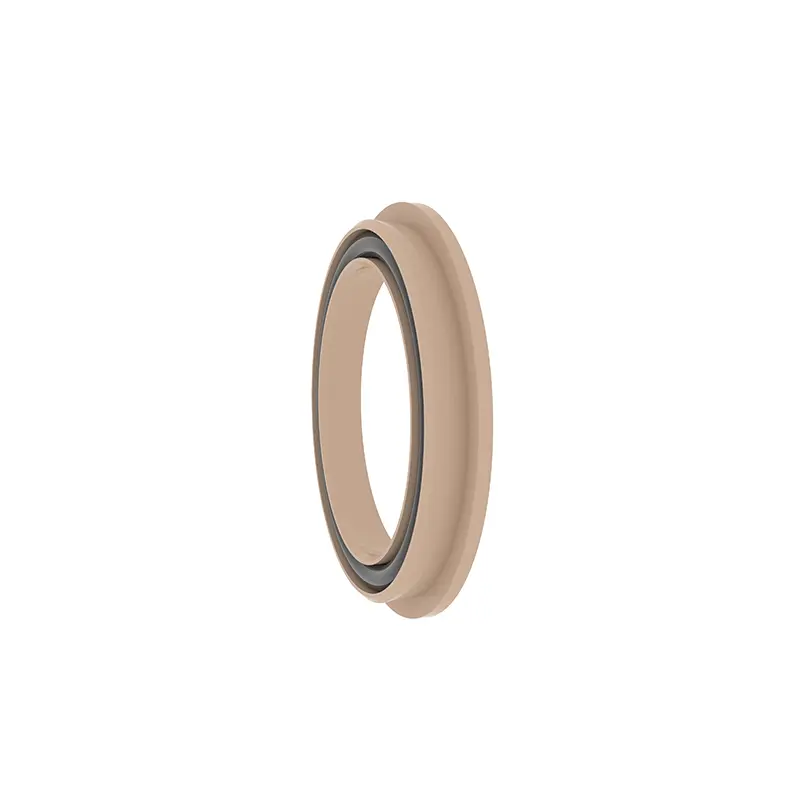

RC2055-C-40-PTFE4+R02 Priemer hriadeľa je 40, tesniaci krúžok je PTFE4, zodpovedajúci O-krúžku je fluórbber
Tabuľka parametrov špecifikácie (všetky špecifikácie v rozsahu parametrov sú k dispozícii)
| Priemer prútov D F8 | Priemer drážky Dh9 | Priemer Groove D1H10 | Hĺbka okraja L1 | Šírka drážky L | Dovážať klimatizovať | Odbavenie S max. | Dĺžka | r max | |
| 10 MPA | 20MPA | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8 l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Poznámka: Odporúča sa, aby povrchová tvrdosť rotujúceho hriadeľa bola HRC ≥ 58.

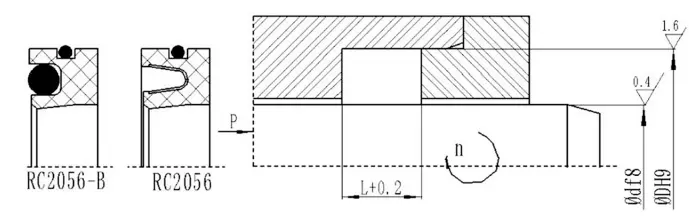

RC2056
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Takmer všetky tekuté a plynové médiá |
| -200 ~+250 | -35 ~+250 | <14m/s | <6 m/s | ||
Výber materiálu
1. Zodpovedajúce materiály O-krúžku je možné zvoliť: RO1 nitril gumy (NBR), RO2 Fluororubber (FKM) atď.
2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.
3. Spring z nehrdzavejúcej ocele: pružina v tvare V.
Príklad
RC2056-40*62*8-PTFE4+V D*D*L, Materiál tesnenia je PTFE4 a pružina z nehrdzavejúcej ocele je pružina v tvare V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, Materiál tesnenia je PTFE4 a zodpovedajúci O-krúžok je fluórubber
