Tesnenia na radiálnu pružinu

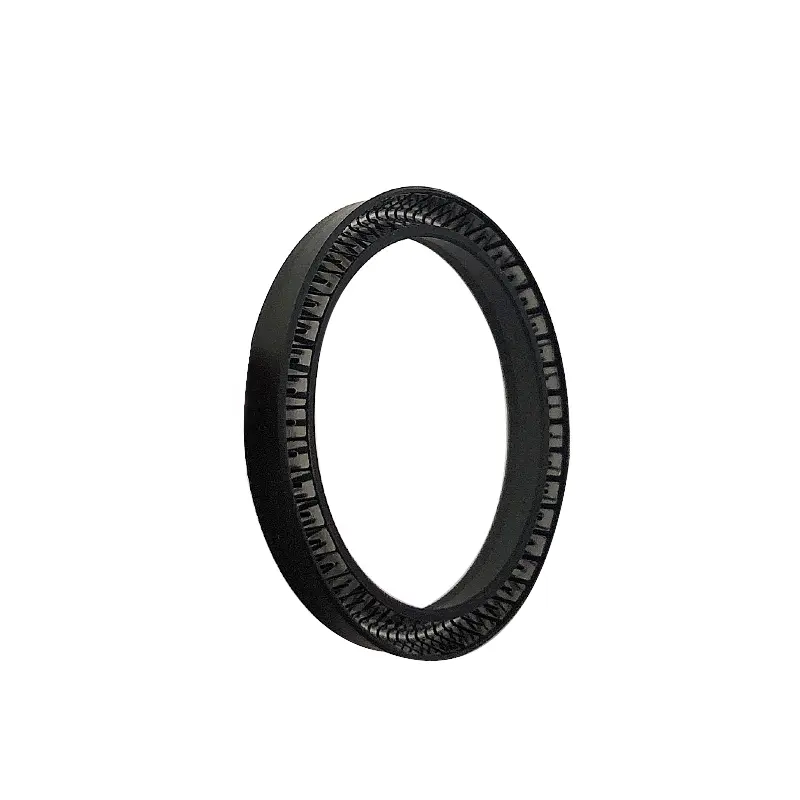

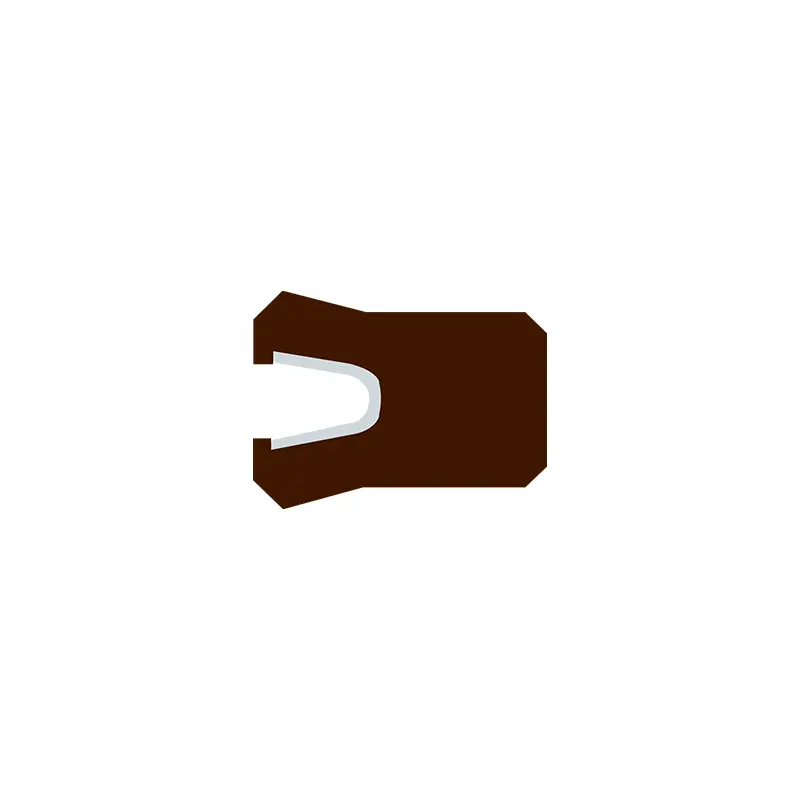

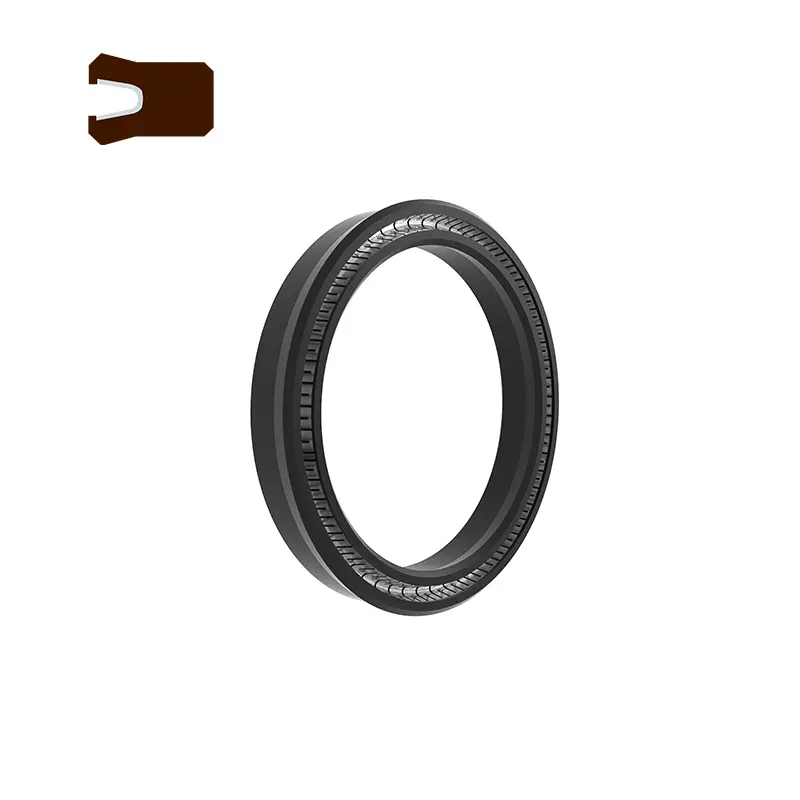

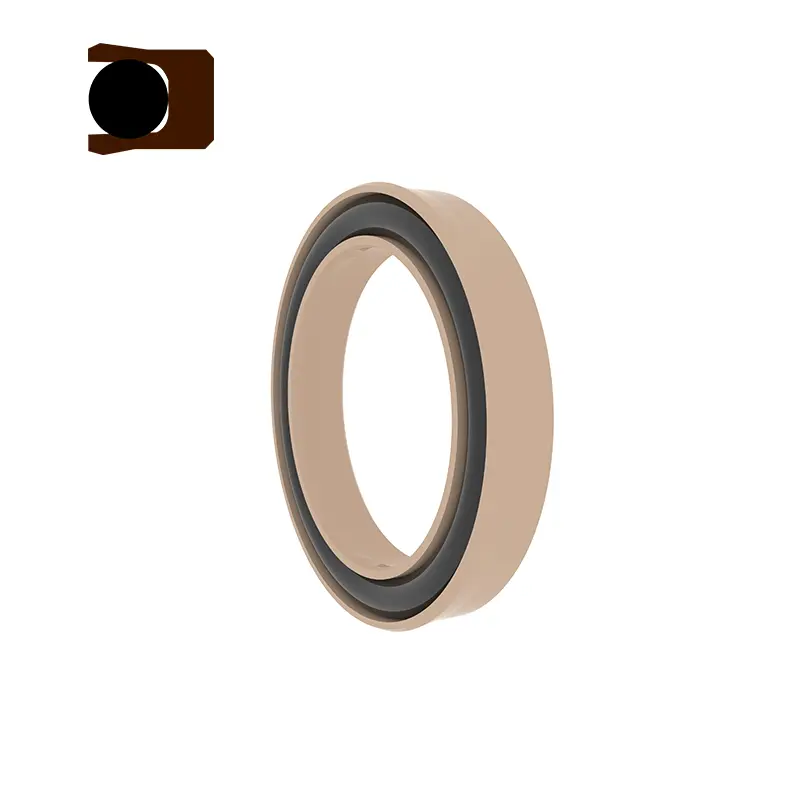

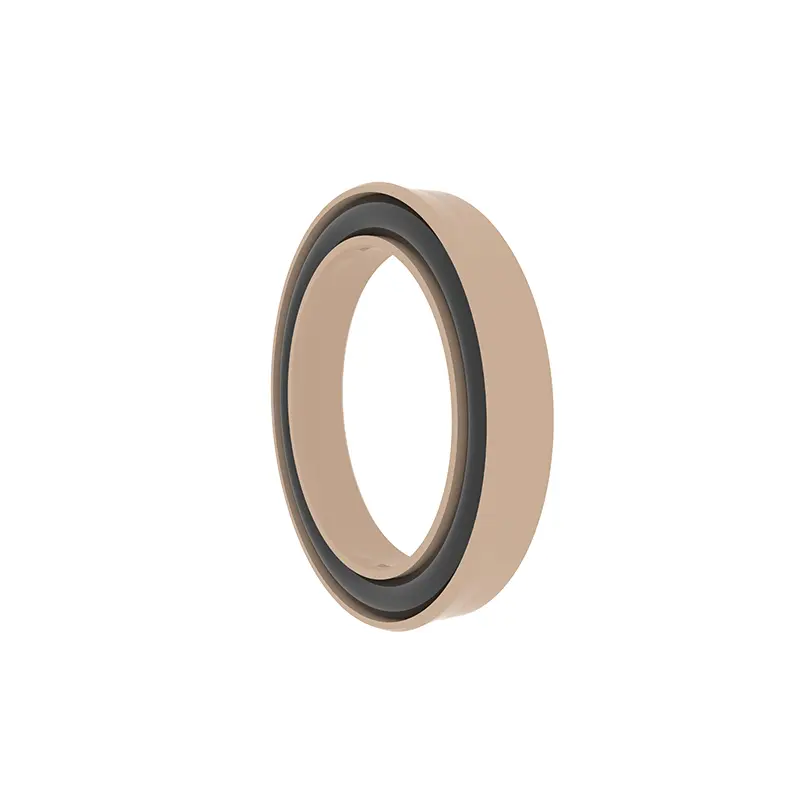

Náš RC16 je tesnenie zástrčky a RC16-B je kombinované tesnenie v tvare Y. Drážky oboch sú rovnaké a môžu byť nainštalované v drážkách špecifikovaných ML5514F a ISO3771.

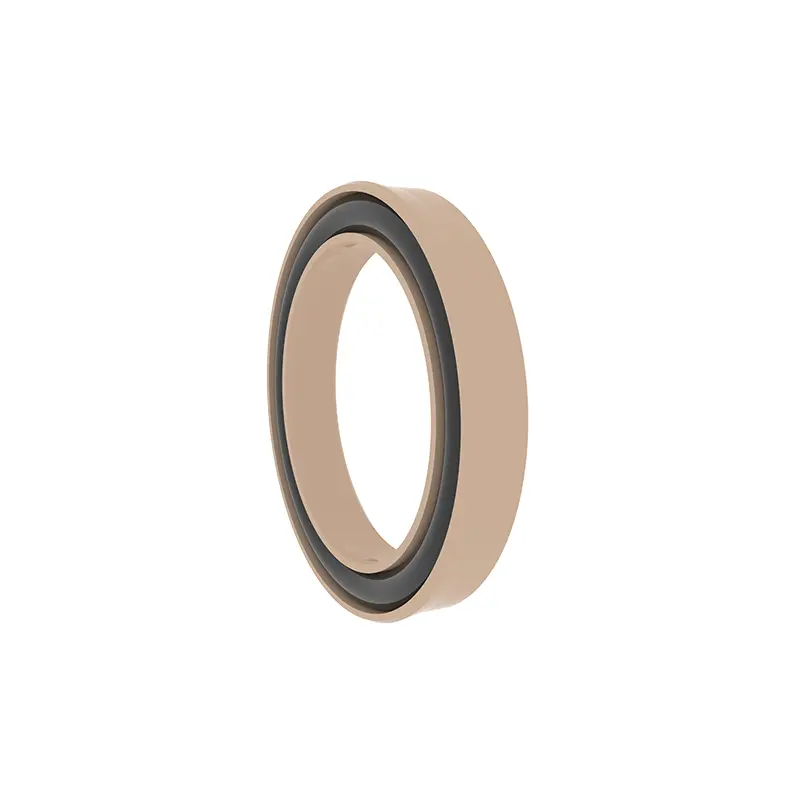

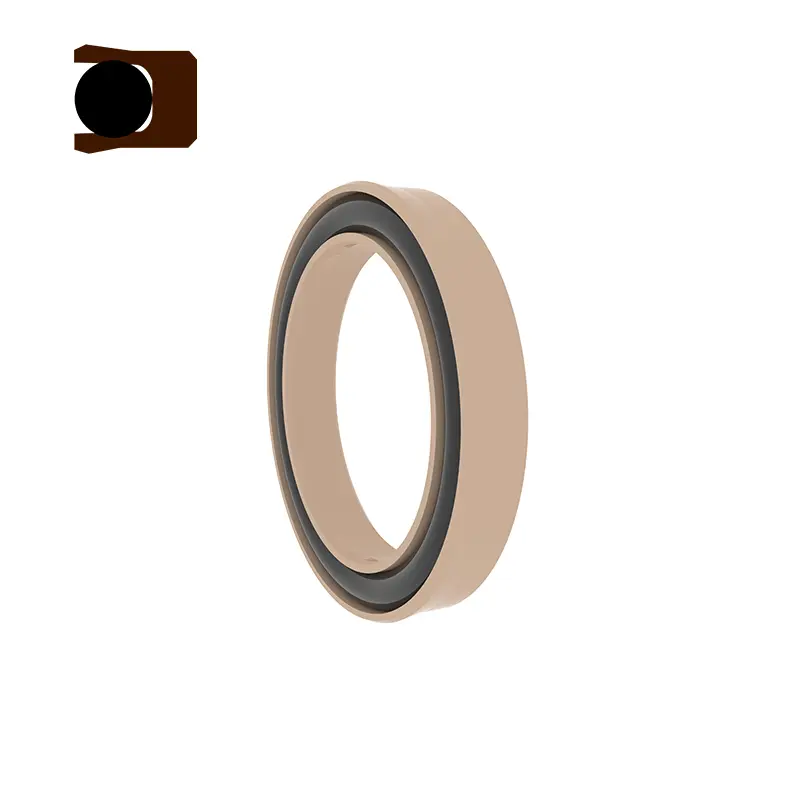

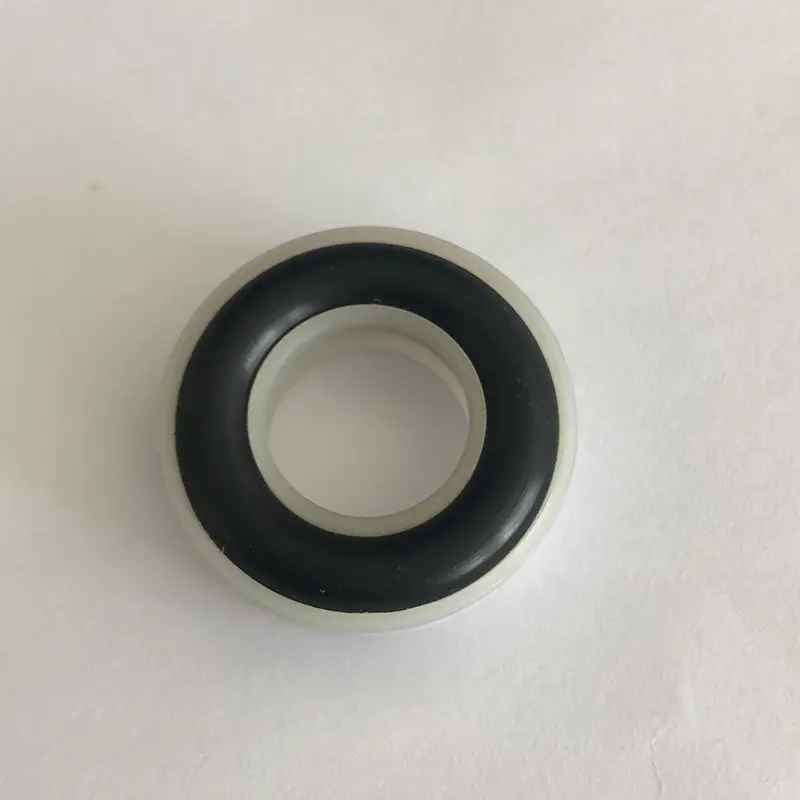

V ďalšom produkte tesniacich tesnení radiálnej pružiny je séria RC65 RC65 Tesnenie zástrčky a RC65-B je kombinované tesnenie v tvare Y. Majú tiež rovnaký dizajn drážky a môžu byť nainštalované v drážkách špecifikovaných ML5514F a ISO3771.

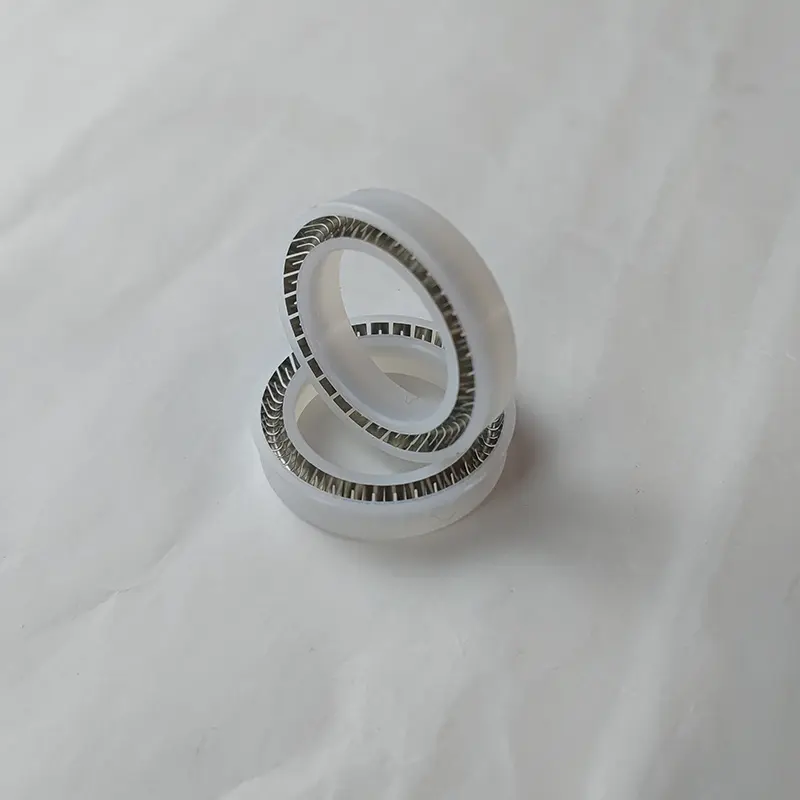

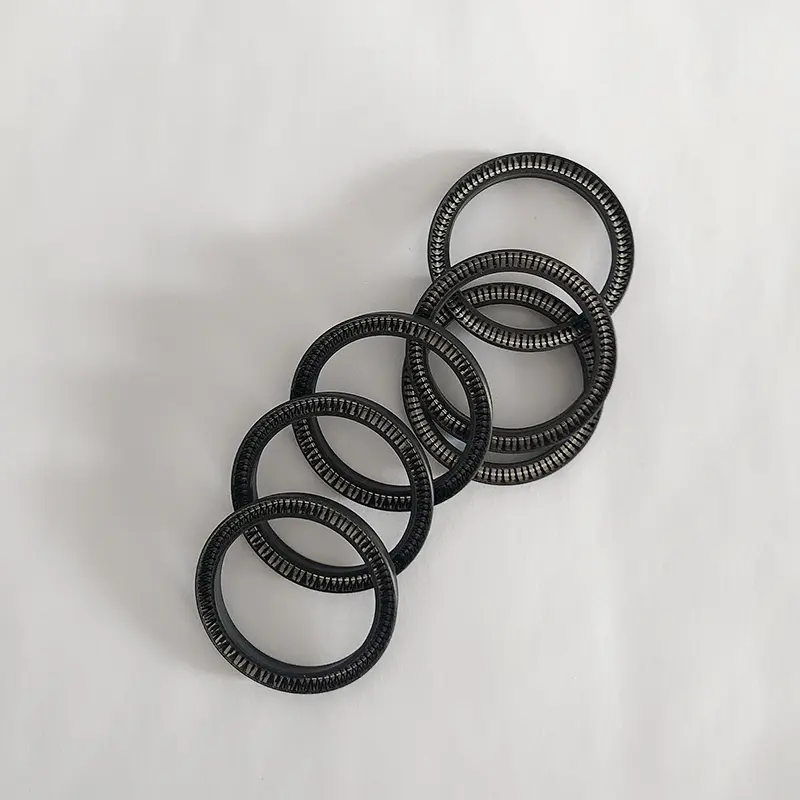

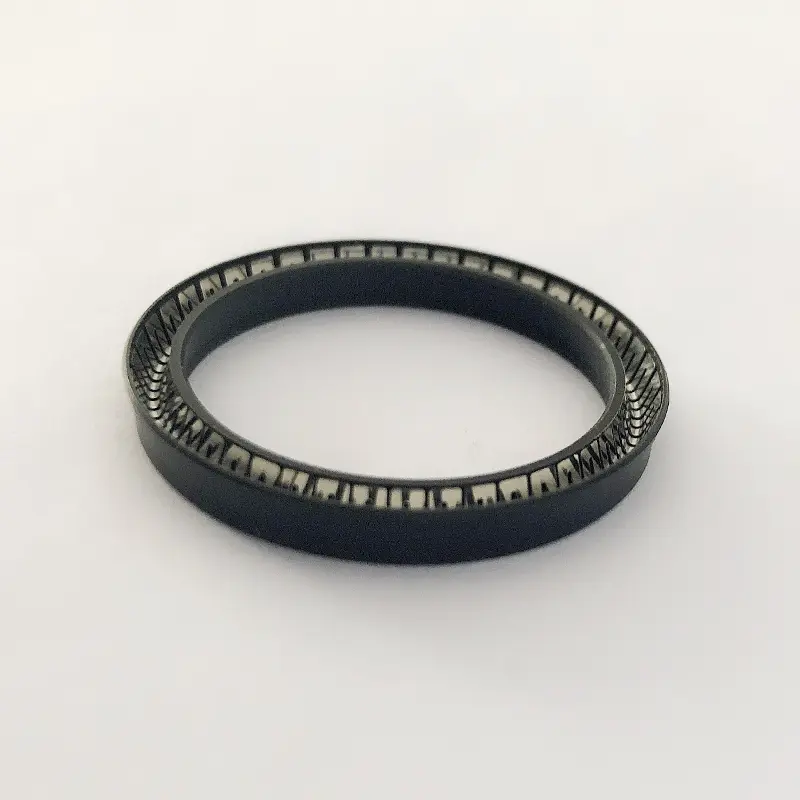

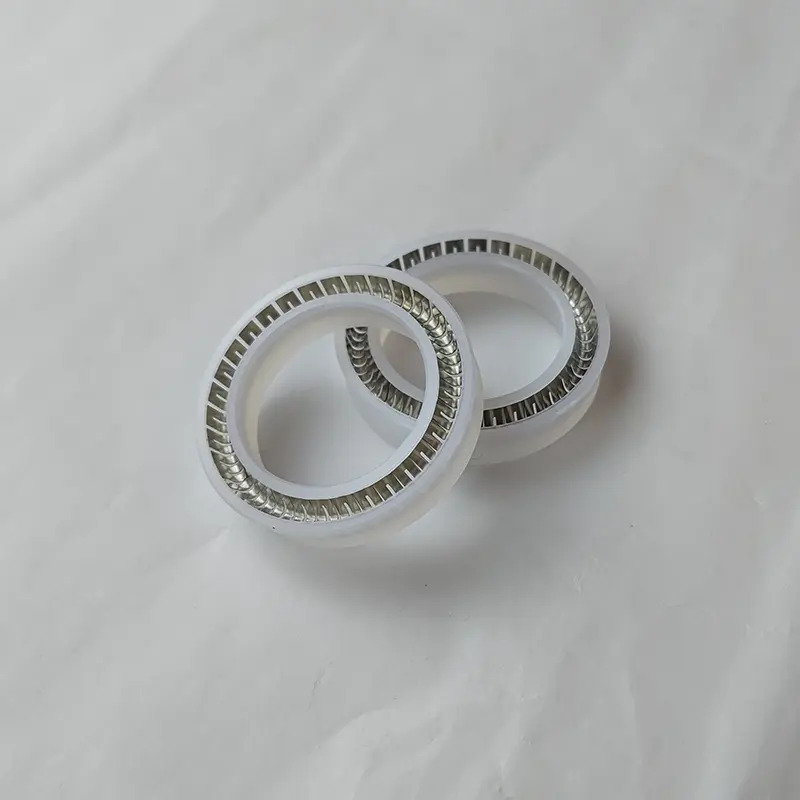

Tesnenie zástrčiek RC16 a RC65 sa skladajú z pružín z nehrdzavejúcej ocele a vysoko funkčných plastov. Springy z nehrdzavejúcej ocele si môžu zvoliť pružiny v tvare V a pružiny v tvare O. Pri použití RC16-B a RC65-B je potrebné primerane zvoliť zodpovedajúci materiál elastoméru.

Oba modely radiálnych pružinových tesnení majú vysoký výkon, zameniteľnosť a širokú použiteľnosť. Sú vhodné pre hydraulické a pneumatické zariadenie zapečatenie v tvrdých pracovných podmienkach a špeciálnych mediálnych prostrediach, ako je chemické, ropné, energia a iné polia. Nesúlada z nehrdzavejúcej ocele poskytuje stabilnú radiálnu silu na zabezpečenie dlhodobého tesniaceho účinku, zatiaľ čo kombinácia vysokovýkonných plastových a elastomérových materiálov je vhodná pre vysokotlakové, vysoké rýchlosti a korozívne médiá. Štandardizovaný dizajn drážky zjednodušuje inštaláciu a údržbu a znižuje náklady na použitie.

Funkcie a aplikácie produktu:

Bežné vlastnosti tuleňov pod napätím s radiálnou pružinou:

1. Môže sa použiť na recipročné, rotujúce (hojdanie) a statické tesnenie;

2. Uplatniteľné pre takmer všetky tekutiny a chemické médiá;

3. Vynikajúci tesniaci výkon pre vysoký a nízky tlak a vákuové tesnenie;

4. Nízke trenie, malý počiatočný odpor, hladký pohyb, žiadne plazivé;

5. Dlhá životnosť, môže sa použiť na mazacie tesnenia bez oleja;

6. K dispozícii je rôzne materiály na prispôsobenie sa rýchlym zmenám teploty a rôznym zložitým pracovným podmienkam;

7. Žiadne znečistenie média, keď je v kontakte s cirkuláciou potravín a liekov;

8. Môže sa sterilizovať, takmer žiadny limit na skladovanie.

Rc16

Uplatniteľné pracovné podmienky

Výber materiálu

1. Zodpovedajúce O-krúžkové materiály môžu byť: R01 nitril gumy (NBR), R02 fluórubber (FKM), atď.

2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.

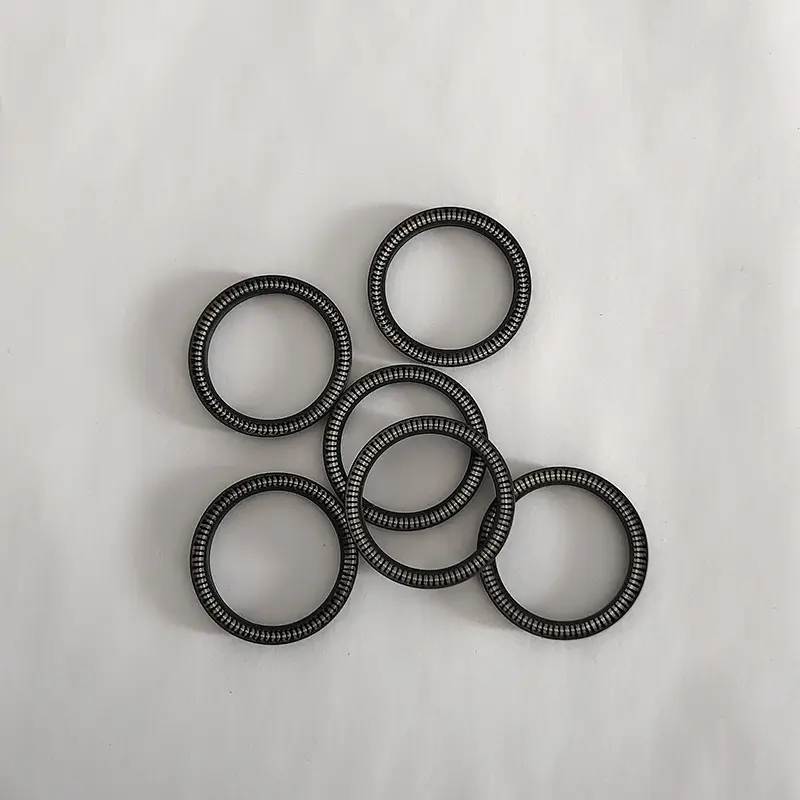

3. Springy z nehrdzavejúcej ocele môžu byť vybrané z pružiny v tvare O a v tvare V v tvare V.

Príklad

RC16-40-PTFE4+V Priemer 40, Materiál tesnenia je PTFE4, pružina z nehrdzavejúcej ocele je pružina v tvare V

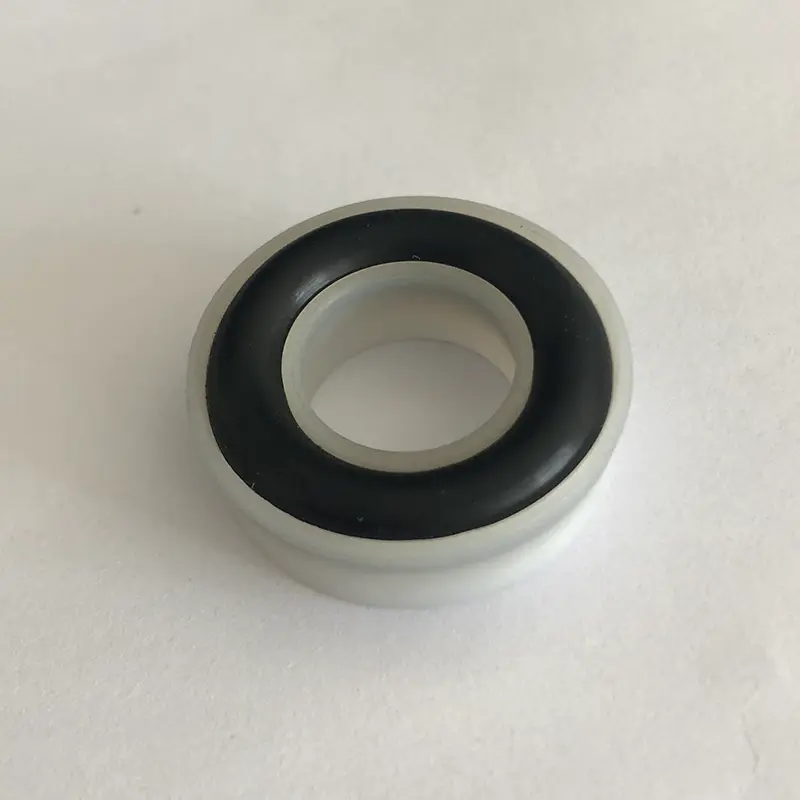

RC16-B-40-PTFE4+R02 Priemer hriadeľa je 40, tesniaci krúžok je PTFE4, zodpovedajúci O-krúžku je fluórubber

Tabuľka parametrov špecifikácie (akákoľvek veľkosť v rozsahu parametrov je k dispozícii)

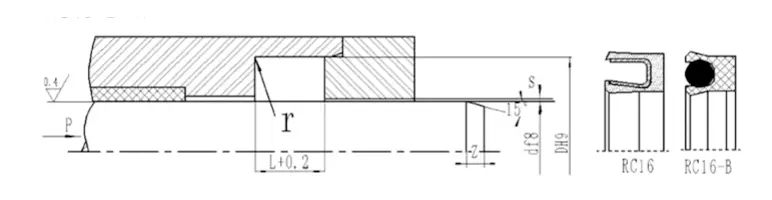

Inštalácia tesnenia panvy: Všeobecne používajte otvorenú drážku a na inštaláciu uzavretej drážky nájdete v inštalácii tesnenia panvy.

Tabuľka veľkosti špecifikácie (požadované špecifikácie nie sú v tejto tabuľke, kontaktujte našu spoločnosť, môžeme dodať produkty do 1600 mm.)

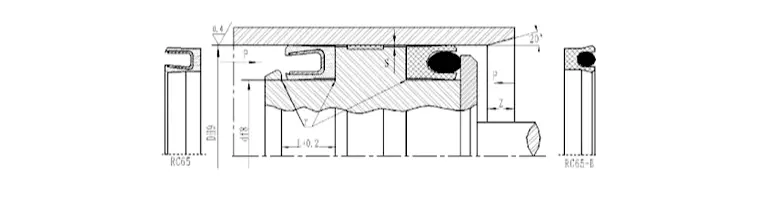

Rc65

Uplatniteľné pracovné podmienky

1. Zodpovedajúce O-krúžkové materiály môžu byť: R01 nitril gumy (NBR), R02 fluórubber (FKM), atď.

2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.

3. Springy z nehrdzavejúcej ocele môžu byť vybrané z pružiny v tvare O a v tvare V v tvare V.

Príklad

RC65-40-PTFE4+V Priemer 40, Materiál tesnenia je PTFE4, pružina z nehrdzavejúcej ocele je pružina v tvare V

RC65-B-40-PTFE4+R02 Priemer valca je 40, tesniaci krúžok je PTFE4, zodpovedajúci O-krúžku je fluórbber

Tabuľka parametrov špecifikácie (akákoľvek veľkosť v rozsahu parametrov je k dispozícii)
