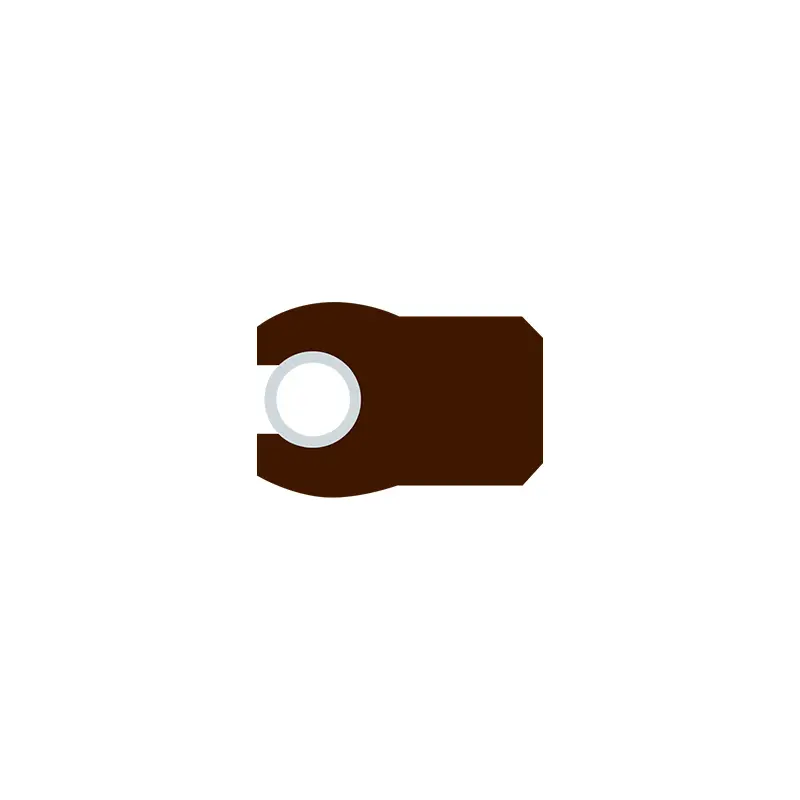

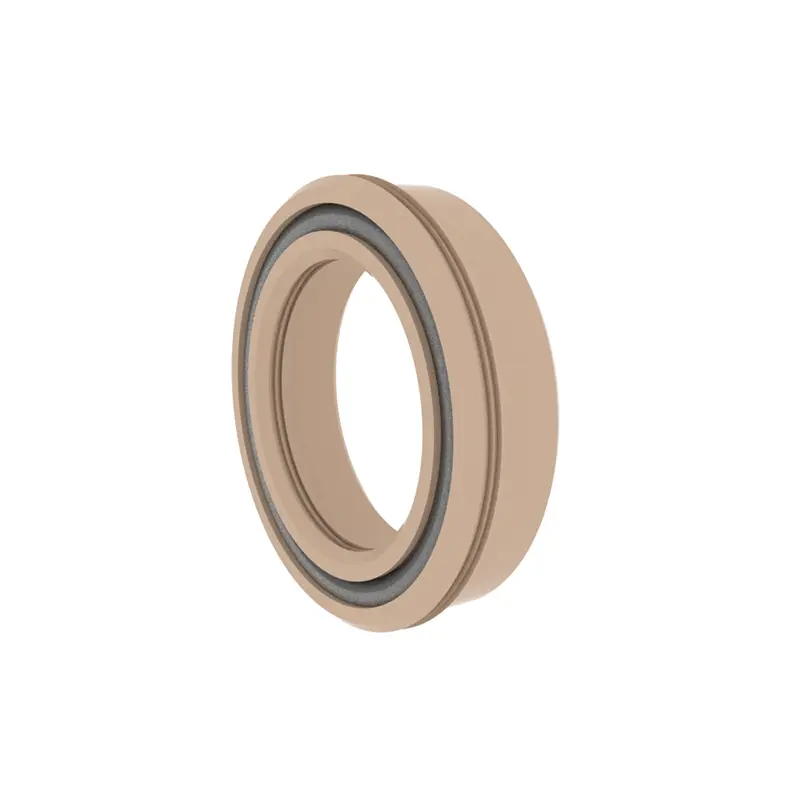

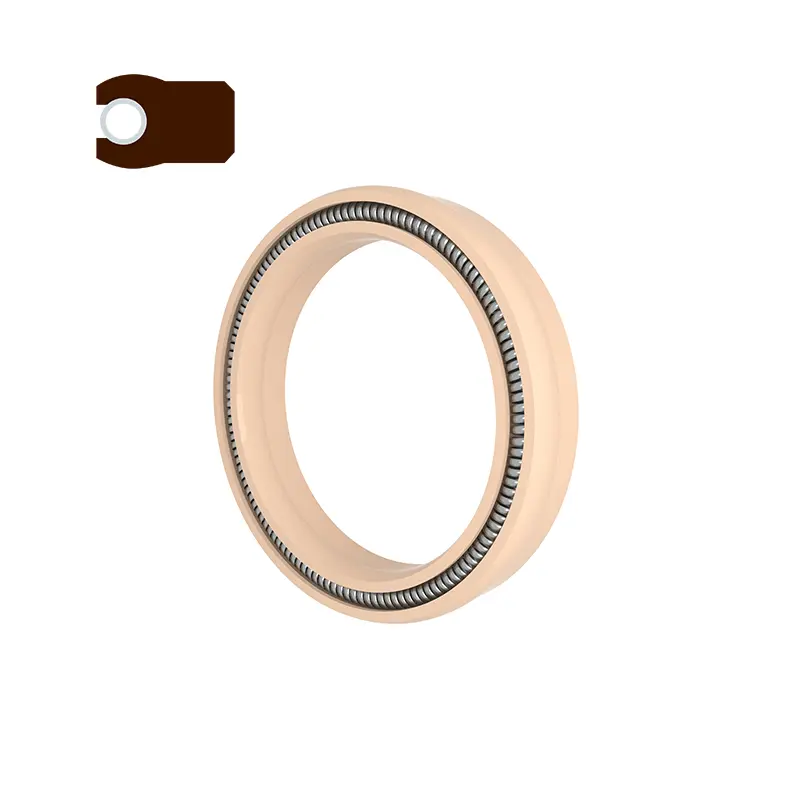

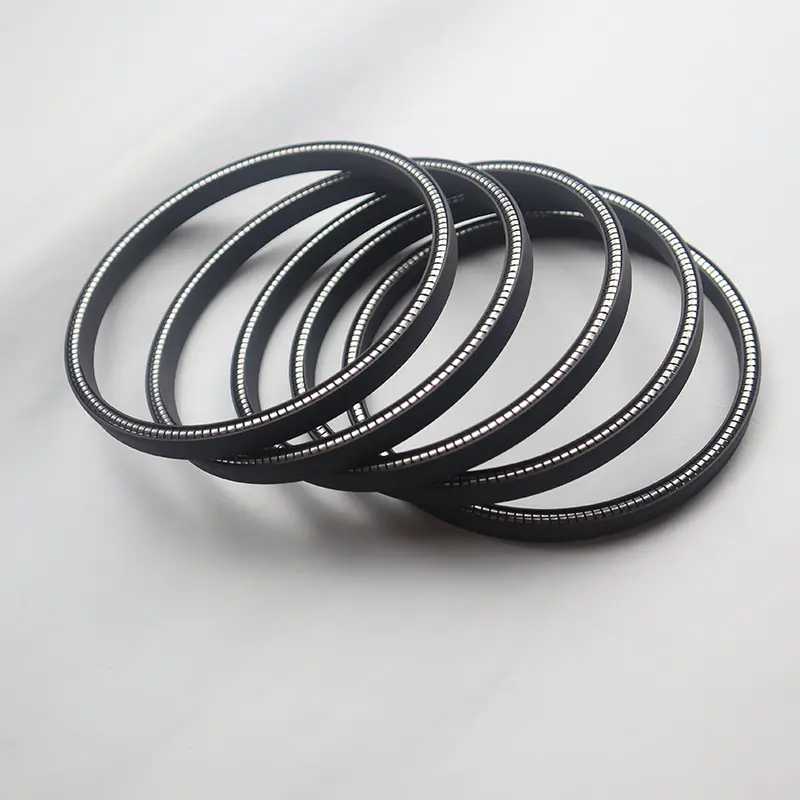

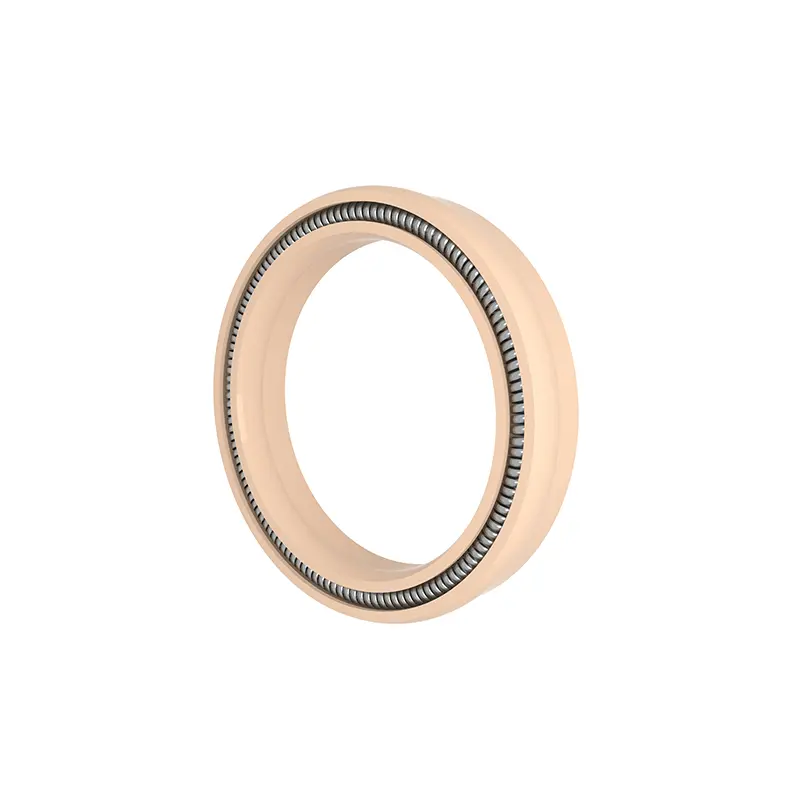

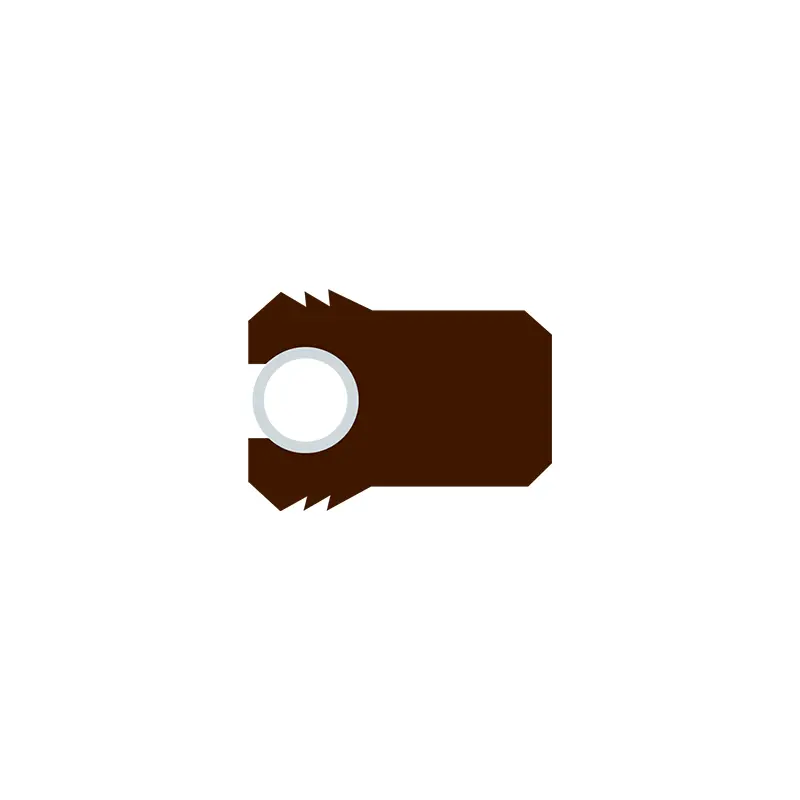

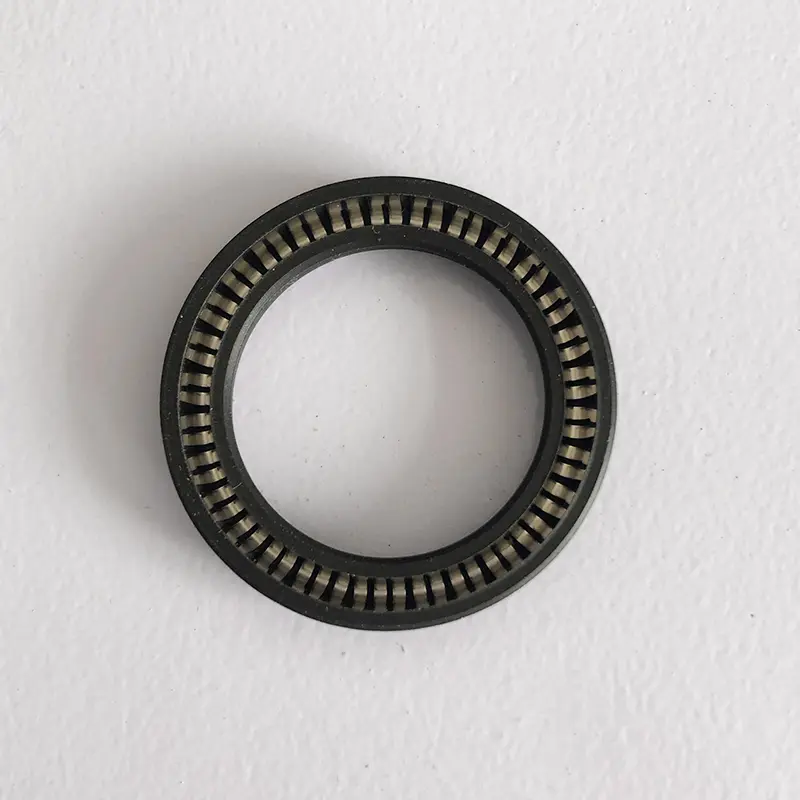

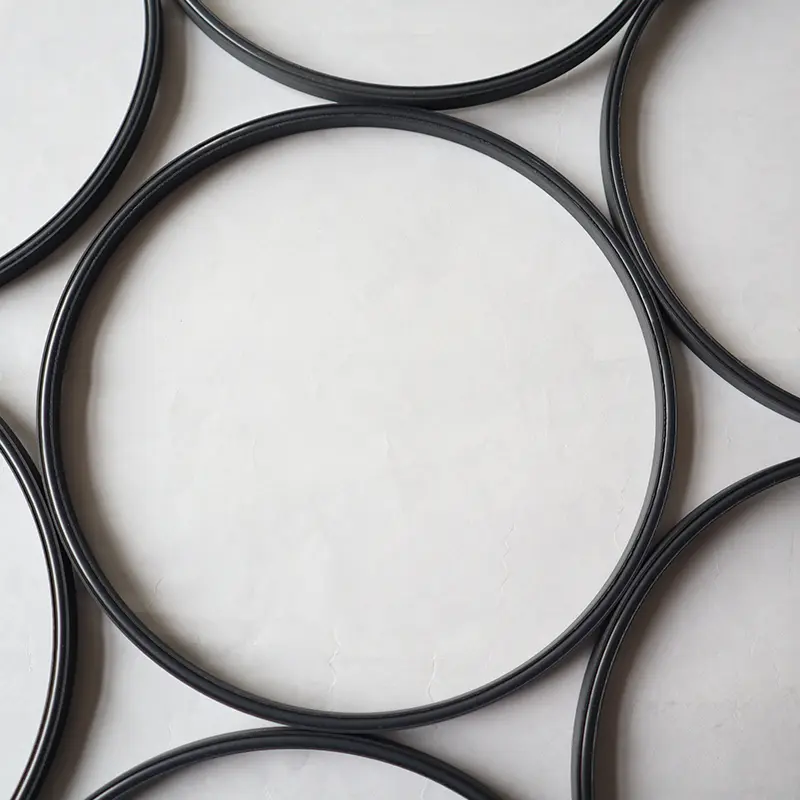

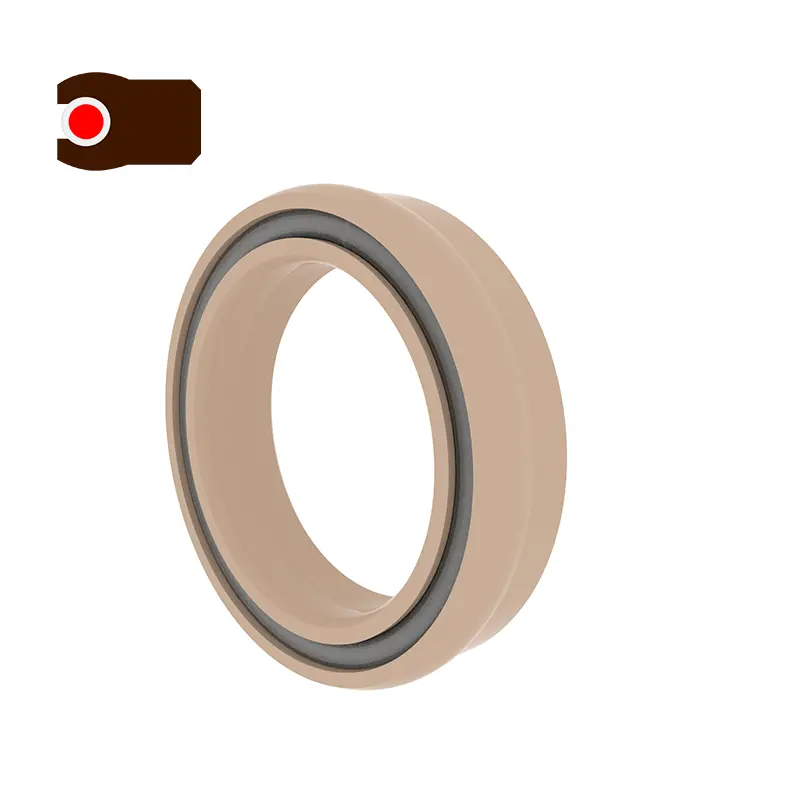

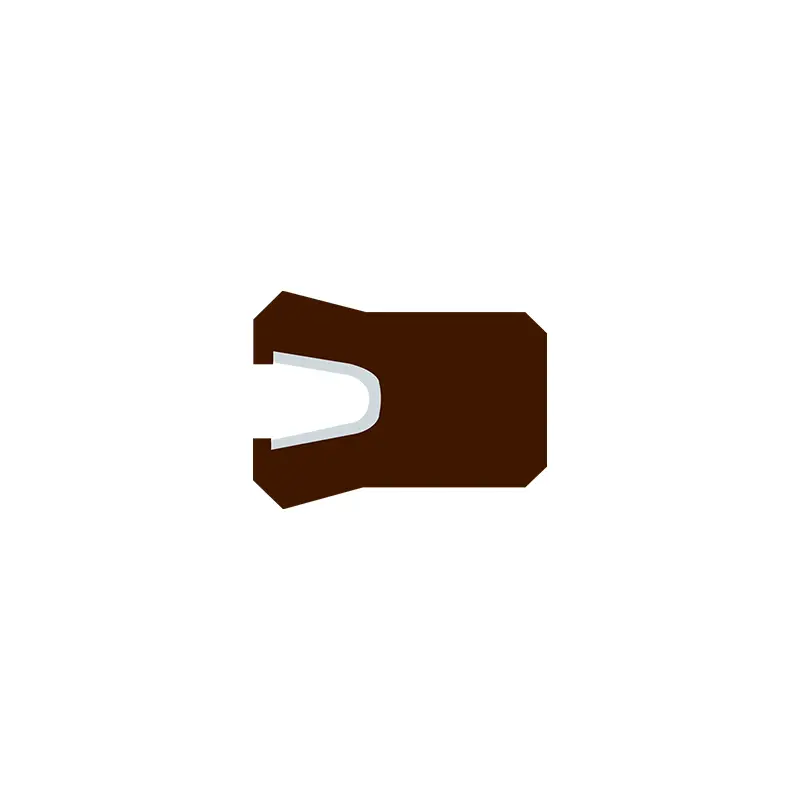

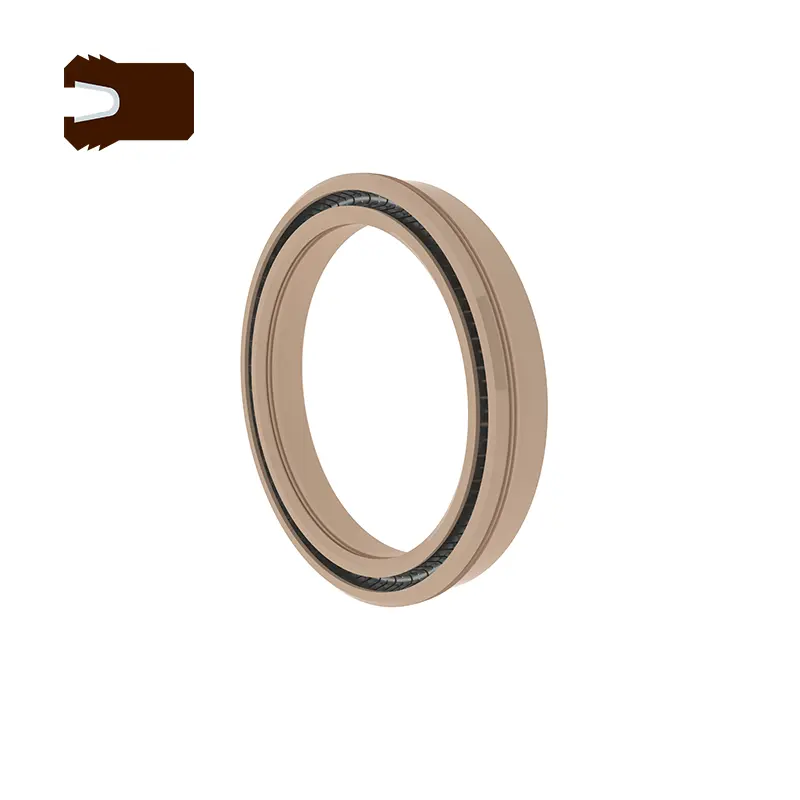

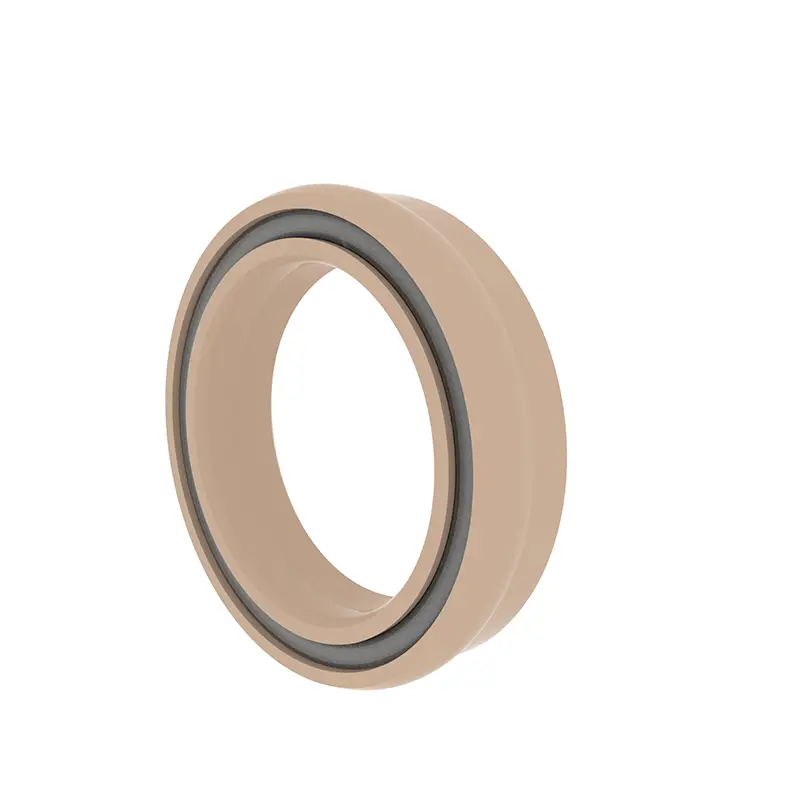

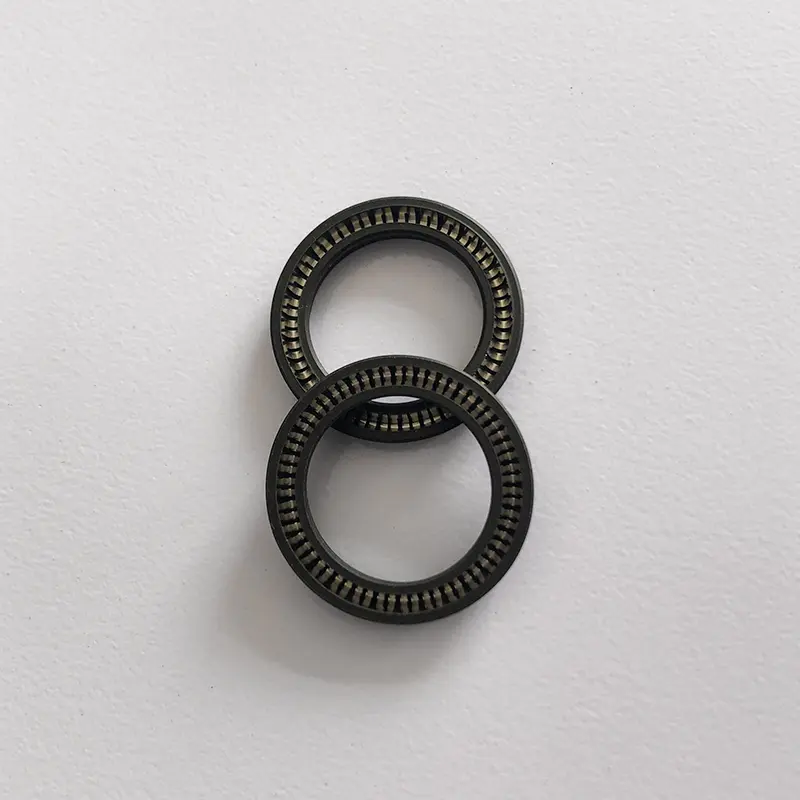

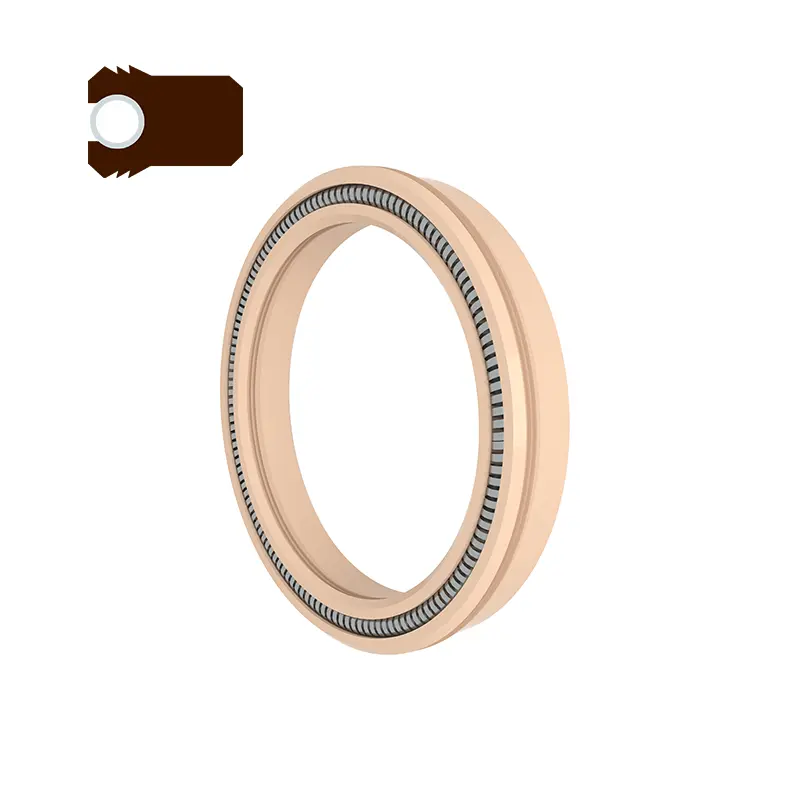

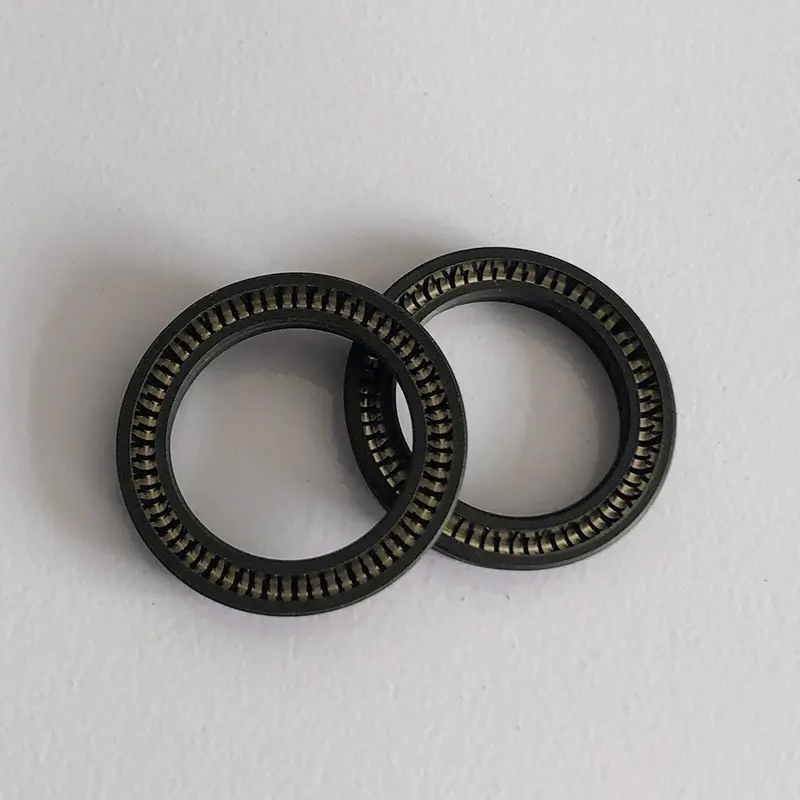

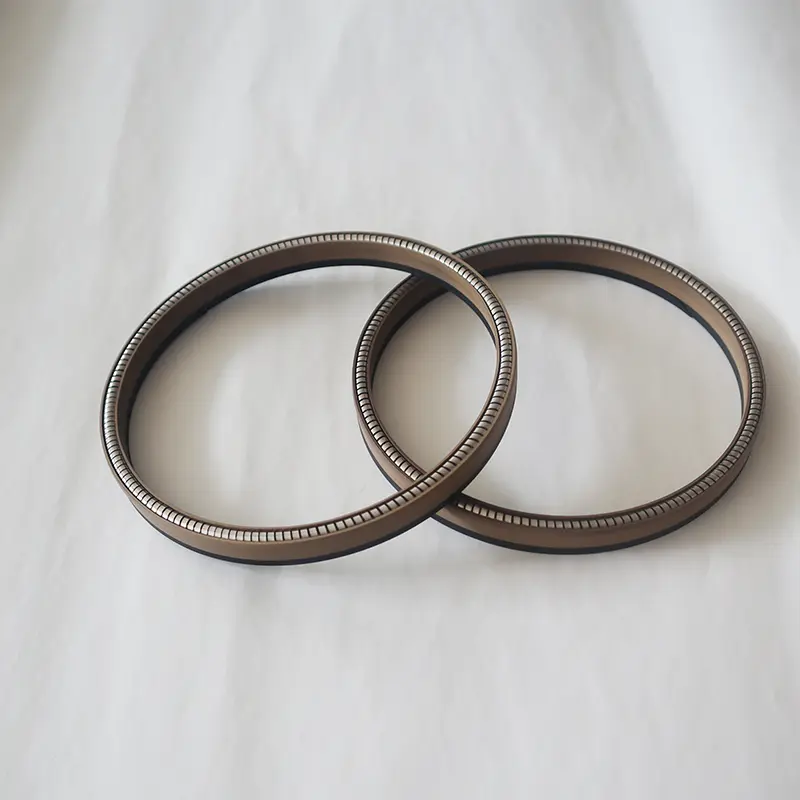

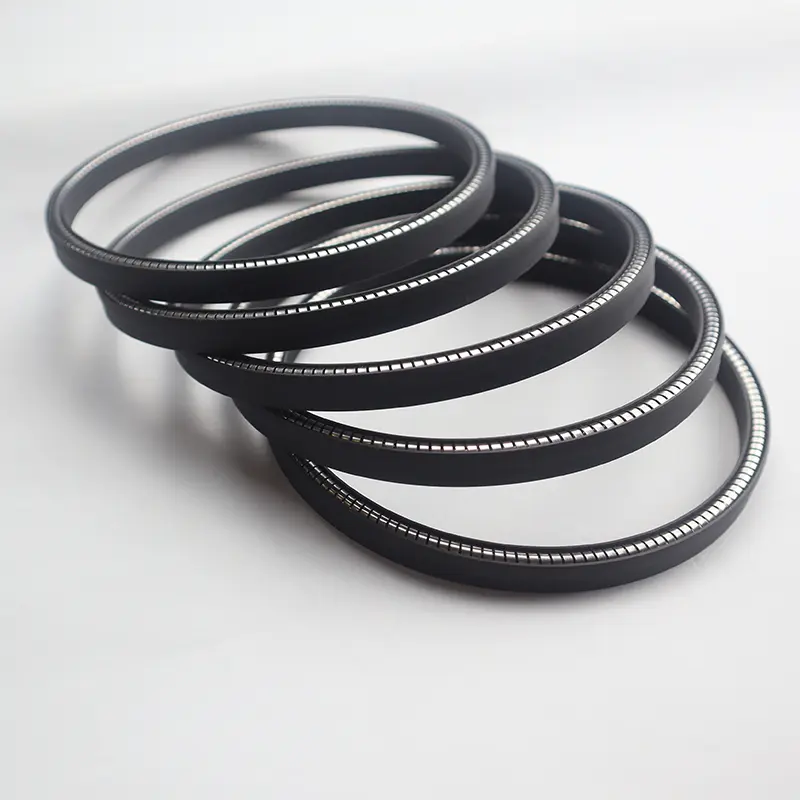

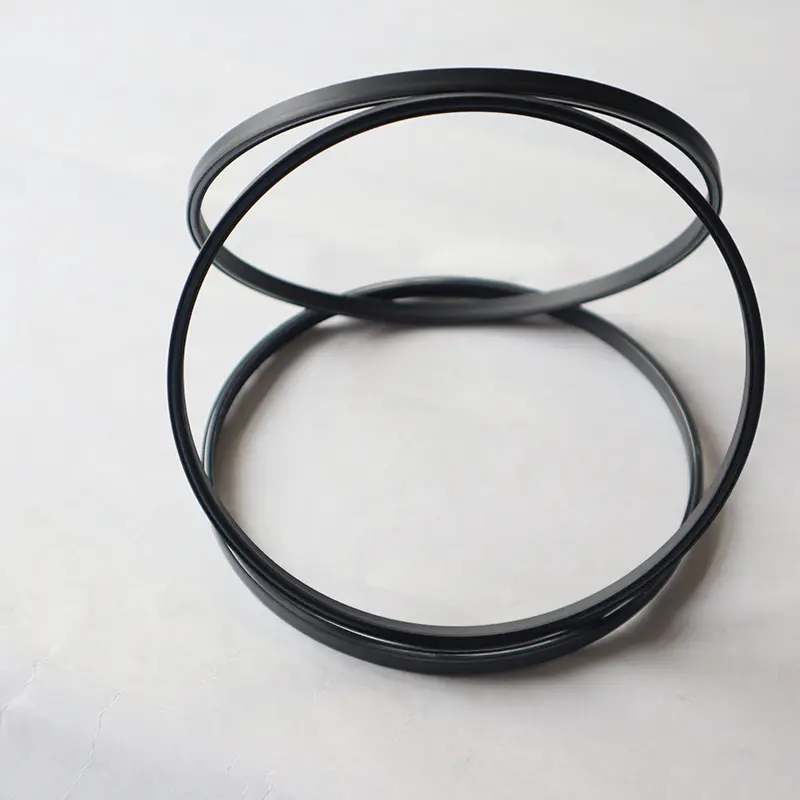

Naša univerzálna pružinová pečať energie je vysoko výkonná univerzálna pružinová napájaná tesnenie pre otvor hriadeľa so symetrickou štruktúrou a univerzálnym otvorom hriadeľa, ktorý je vhodný pre rôzne priemyselné scenáre. Táto séria produktov je rozdelená na typ, typ B, typu Bo, typ C, typ D a typ. Medzi nimi je BO typu a do typu prijíma vysoko funkčný plast a potiahnutú kombináciu O-krúžkov, ktorá má vynikajúci odpor médií; Typ C, D Type a do typu prijímajú štruktúru pery zaidnaných pier, aby sa ďalej zlepšilo schopnosť tesniacej plochy, najmä vhodné pre vysokotlakové pracovné podmienky s tlakom presahujúcim 40 MPa.
FS Universal Spring Indiged Seal podporuje rôzne materiály tesniaceho krúžku (ako sú PTFE, UPE, PK atď.) A pružiny z nehrdzavejúcej ocele (voliteľné v tvare O alebo v tvare V) a môžu vykonávať vynikajúci výkon v rôznych médiách a pracovných podmienkach. Univerzálny dizajn otvoru hriadeľa zjednodušuje proces výberu a inštalácie a široko sa používa vo vysokotlakových hydraulických systémoch, pneumatických zariadeniach a špeciálnom utesnení médií v poliach chemického, ropného ropy, energie atď. Ak sa chcete dozvedieť viac o univerzálnej jarnej pečate pre hriadeľ pre hriadeľ, môžete kontaktovať Ruichen Seal v akomkoľvek čase.
Funkcie a aplikácie produktu:
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak MPA | Rýchlosť m/s | Teplota ℃ | Médium | |
| <40, uplatniteľná šírka drážky l > 40MPA, prosím, použite šírku drážky L1 | <10 | Pretože/to -35 ~+250 | Druhý -200 ~+250 | Všetky kvapaliny, chemikálie, plyny |
Výber materiálu

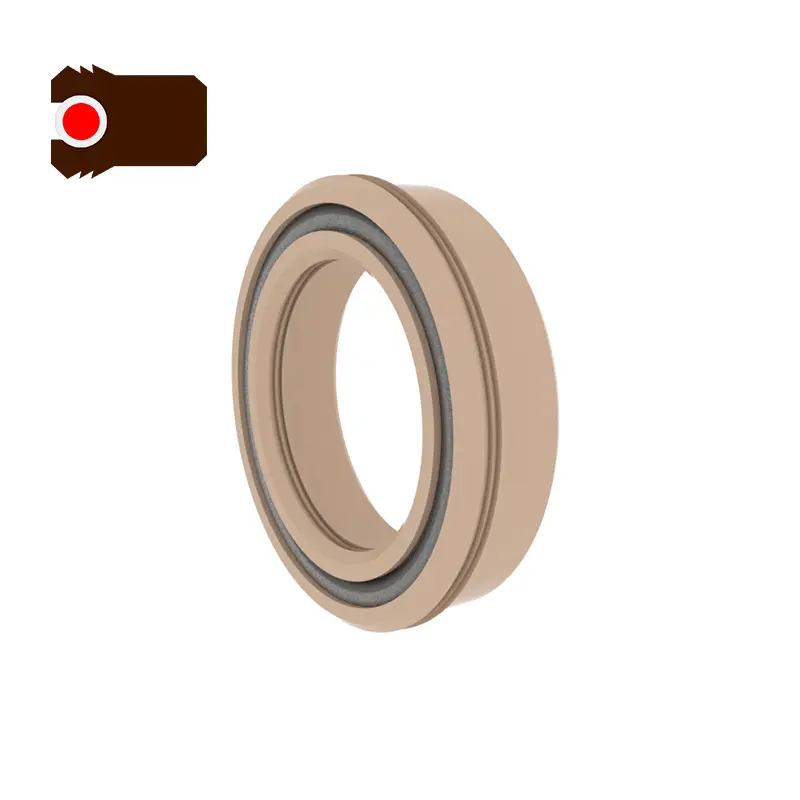

1. Bo, do Elastomer: potiahnutý O-krúžok.
2. Materiál tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 atď.

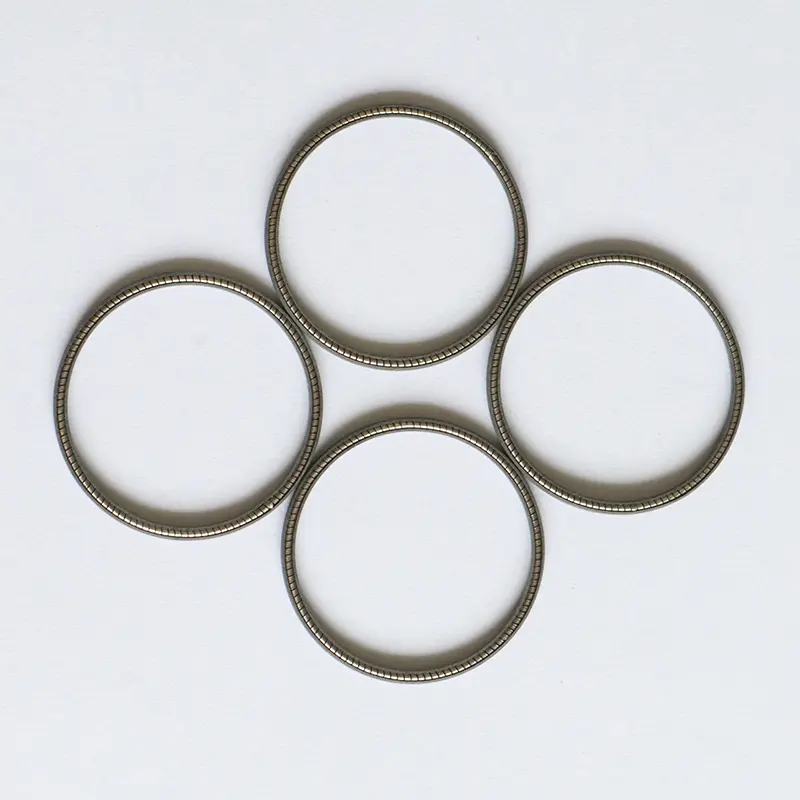

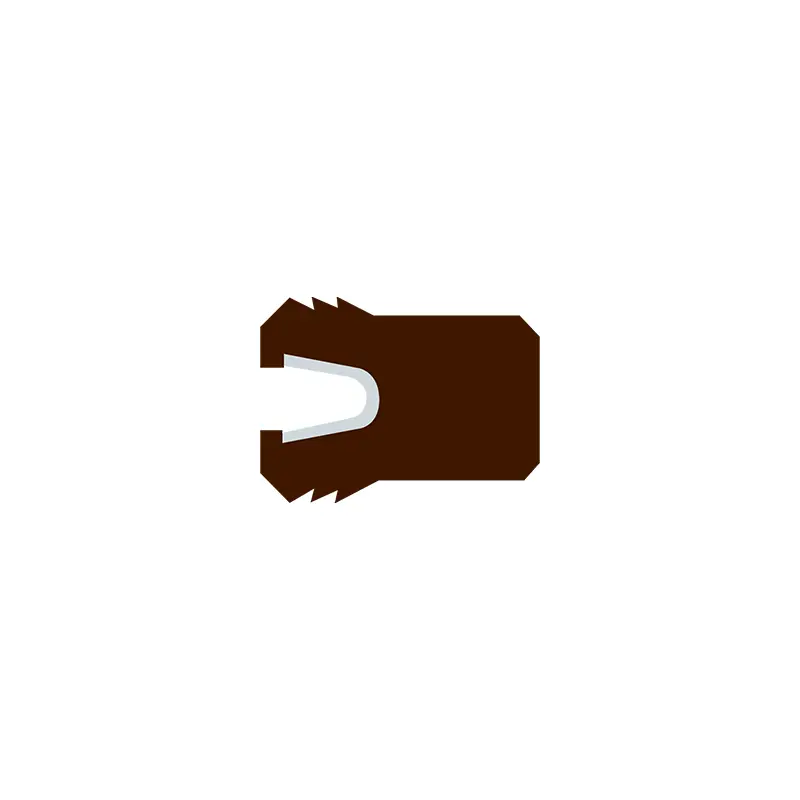

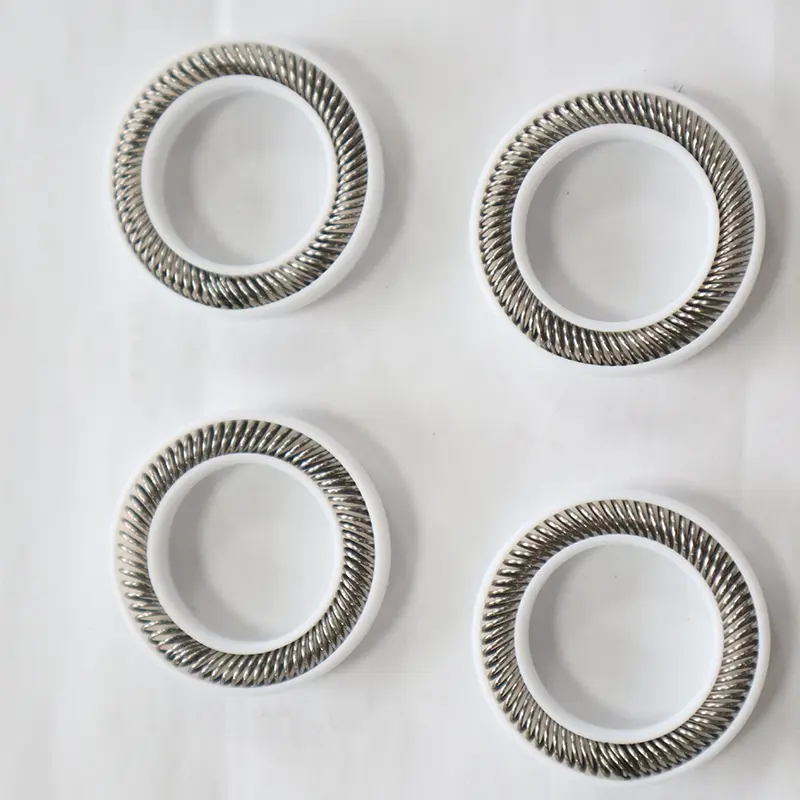

3. Springy z nehrdzavejúcej ocele si môžu zvoliť pružiny v tvare O a pramene v tvare V.
Príklad
FS-A-40*46*4,7-PTFE4 D*D*L TEAL TELEBO TELOBNÉHO TEPELU, TENEJ RINIEL je PTFE4,
FS-Bo-40*46*4,7-PTFE4, D*D*L TEAL TEAL TYPE, TEALNÝ NÁSLEDNÝ NÁS

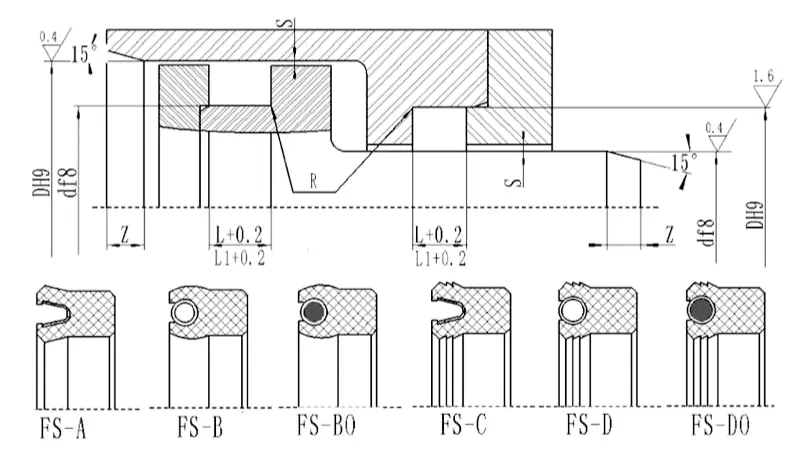

Špecifikácie (všetky veľkosti v rozsahu parametrov sú k dispozícii)
| d | D | L+0.2 | L1+0.2(Použiteľné pre tlak> 40 mPa) | Radiálna vôľa Smax | Dĺžka Zlín | Rmax | |
| <20 MPA | <40 MPA | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Poznámka: Požadované špecifikácie nie sú uvedené v tejto tabuľke. Kontaktujte nás.
Môžeme dodávať výrobky maximálne 1600 mm.
