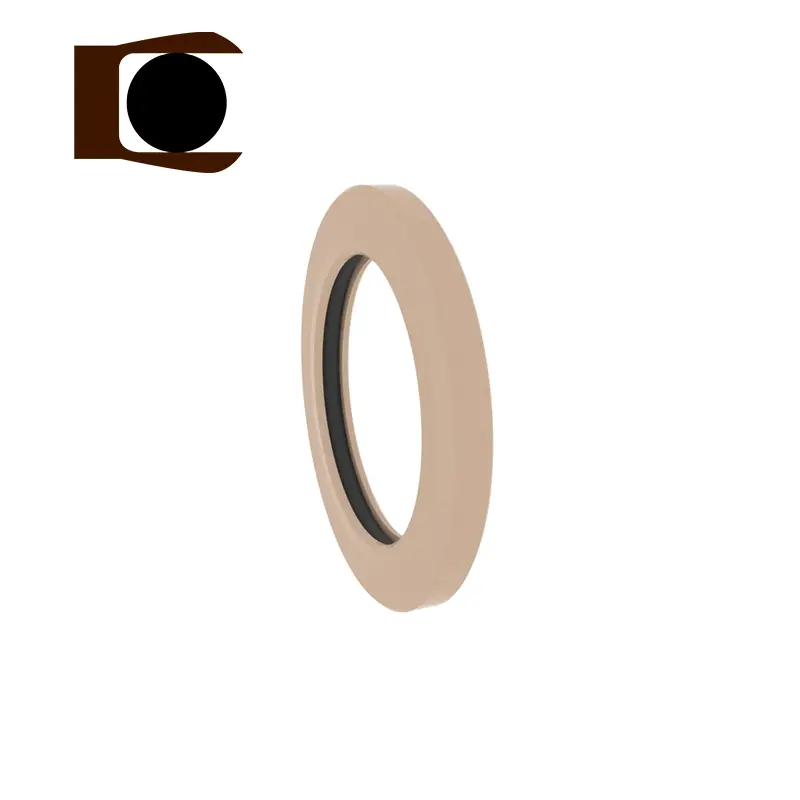

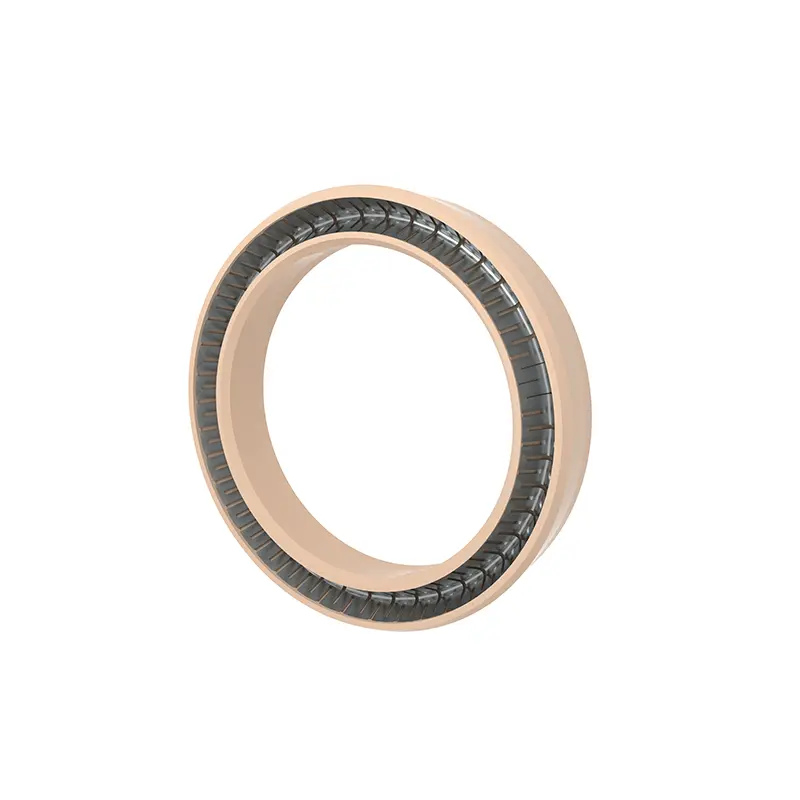

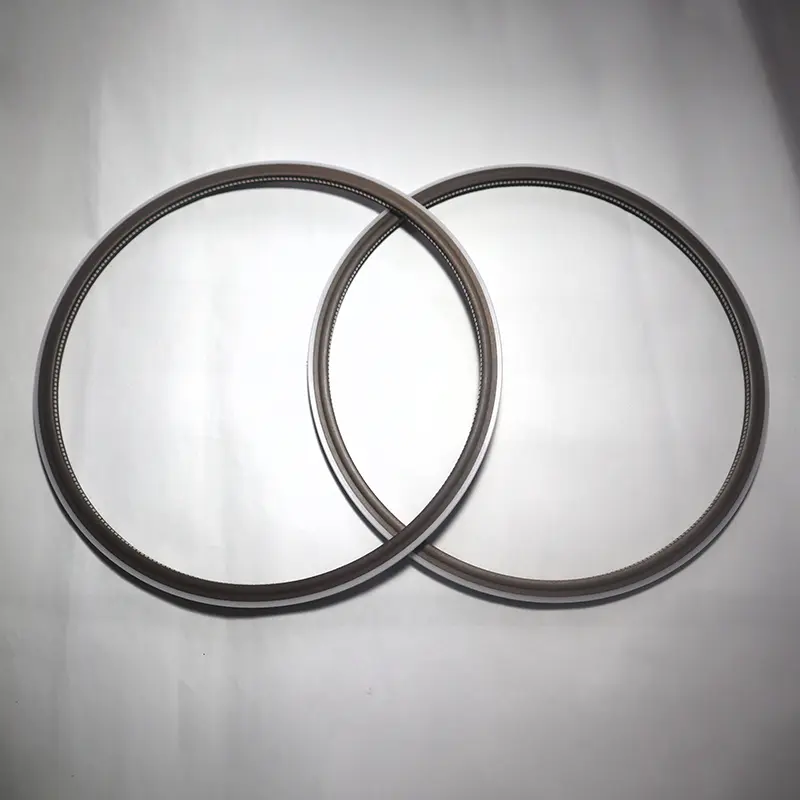

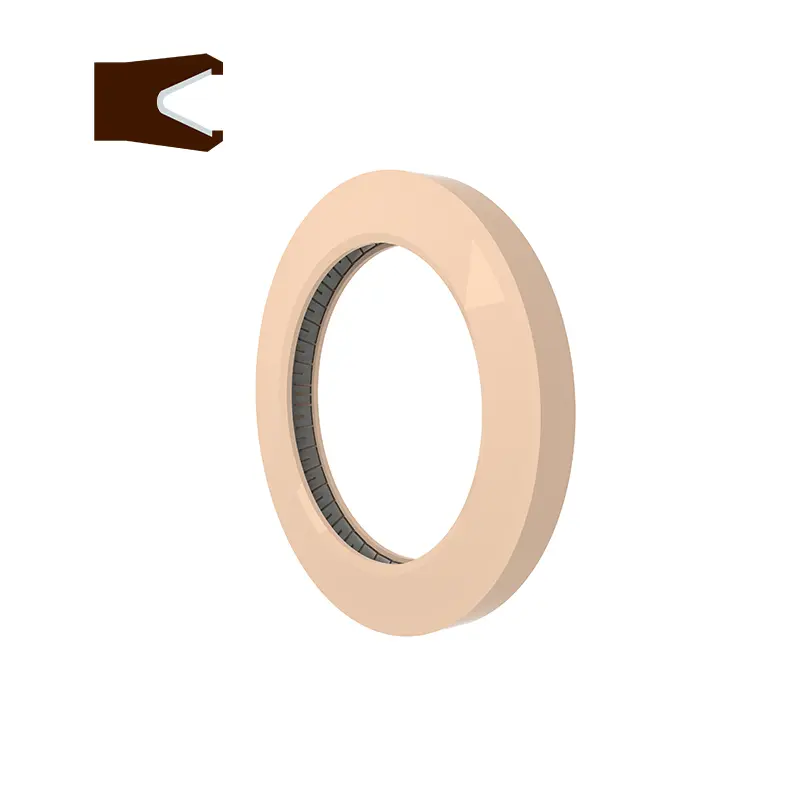

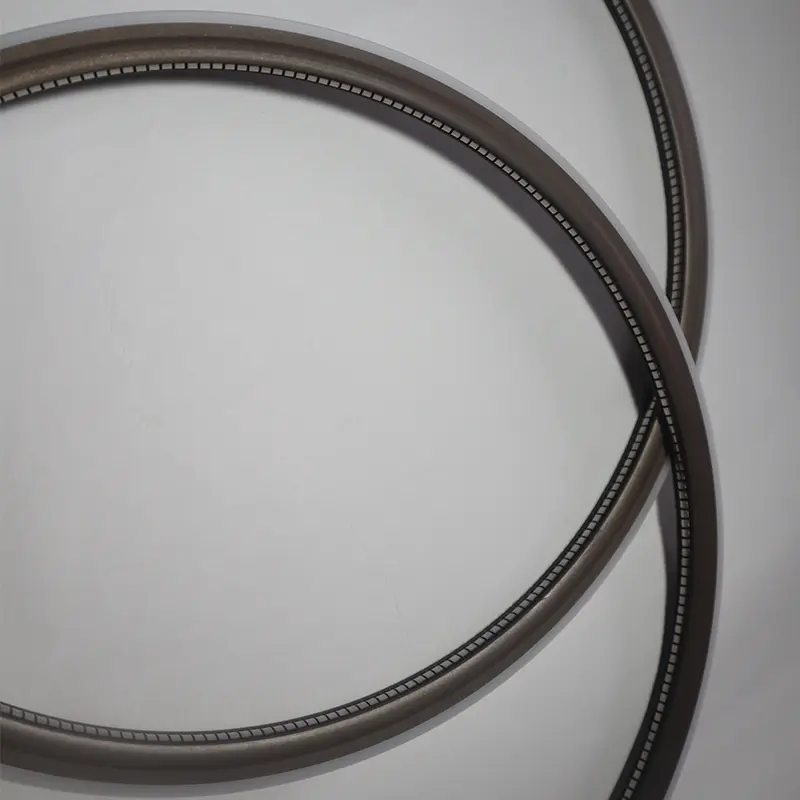

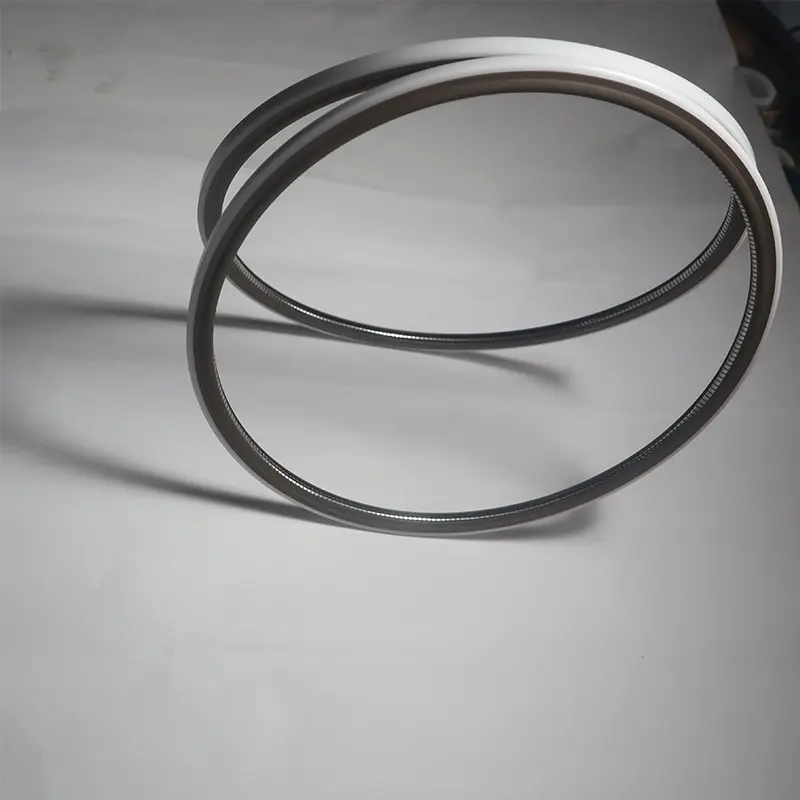

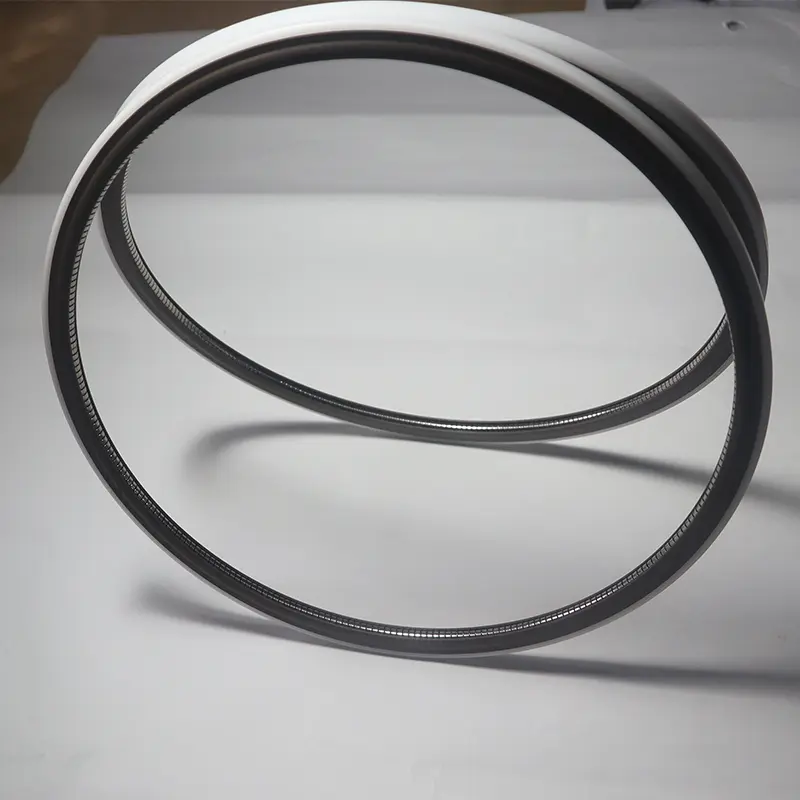

Tesniny, ktoré sme uviedli na základe prírubovej pružiny, zahŕňajú rôzne modely, z ktorých každý má vlastné pododdiely. Všetky sú striktne vyvinuté, vyrábané a testované.

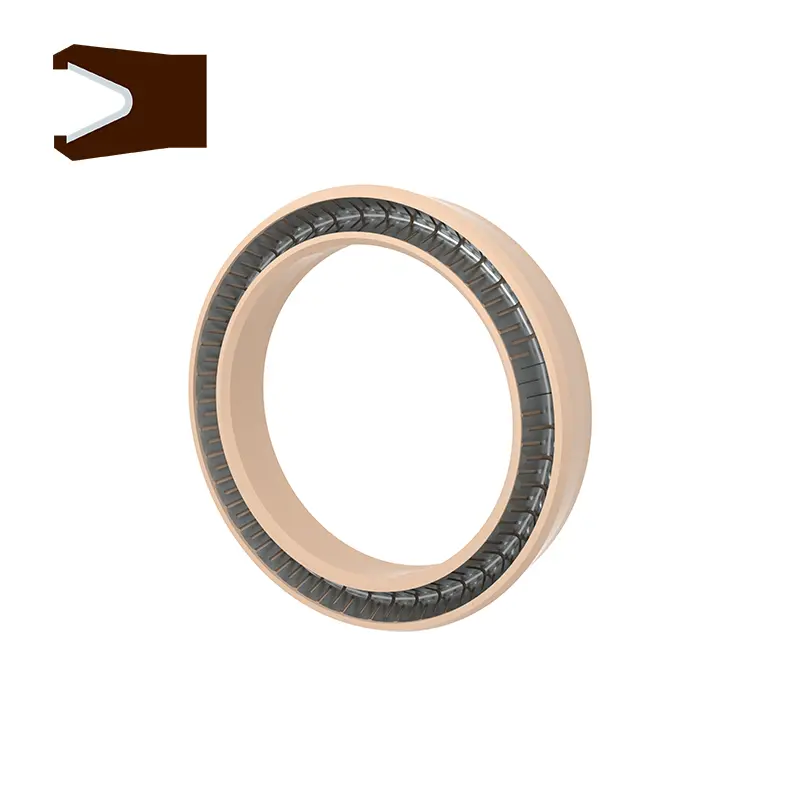

RC2876 a RC2877 sú panvy a RC2876-B a RC2877-B sú kombinované tesnenia v tvare y. Dve rôzne divízie medzi jednotlivými modelmi majú rovnakú drážku a môžu sa zamieňať. Sú vhodné pre axiálne (koncové) a statické tesnenia jednosmerného tlaku a príruba a môžu sa použiť na miestach, kde drsnosť povrchu nie je ideálna. Tieto dve panvy sa skladajú z prameňov z nehrdzavejúcej ocele a vysoko funkčných plastov. Springy z nehrdzavejúcej ocele je možné vybrať ako pružiny v tvare V a pružiny v tvare O. A pri použití RC2876-B a RC2877-B je potrebné primerane zvoliť zodpovedajúce materiály elastoméru.
Funkcie a aplikácie produktu:

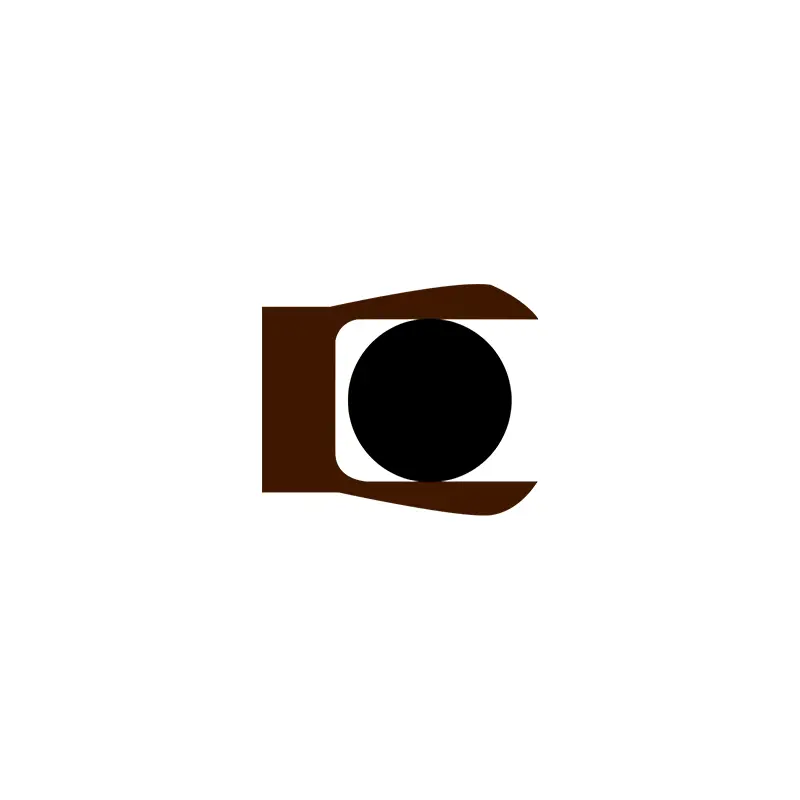

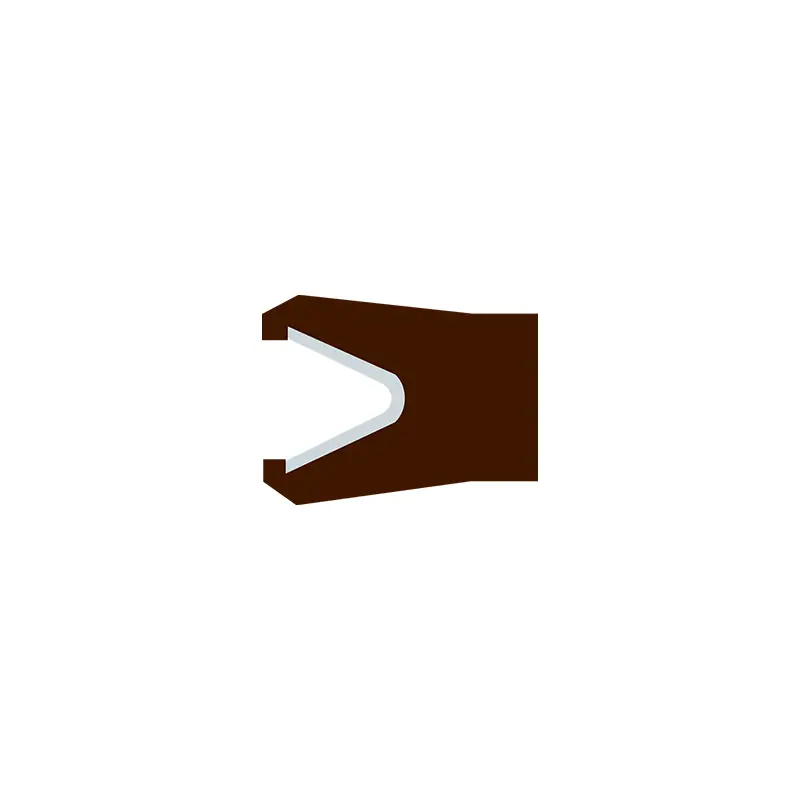

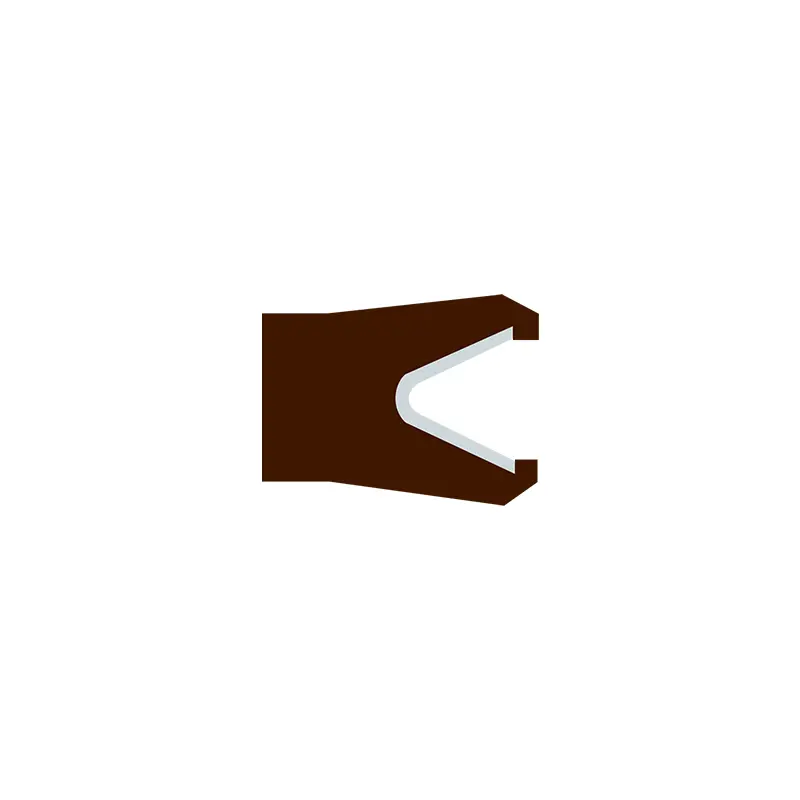

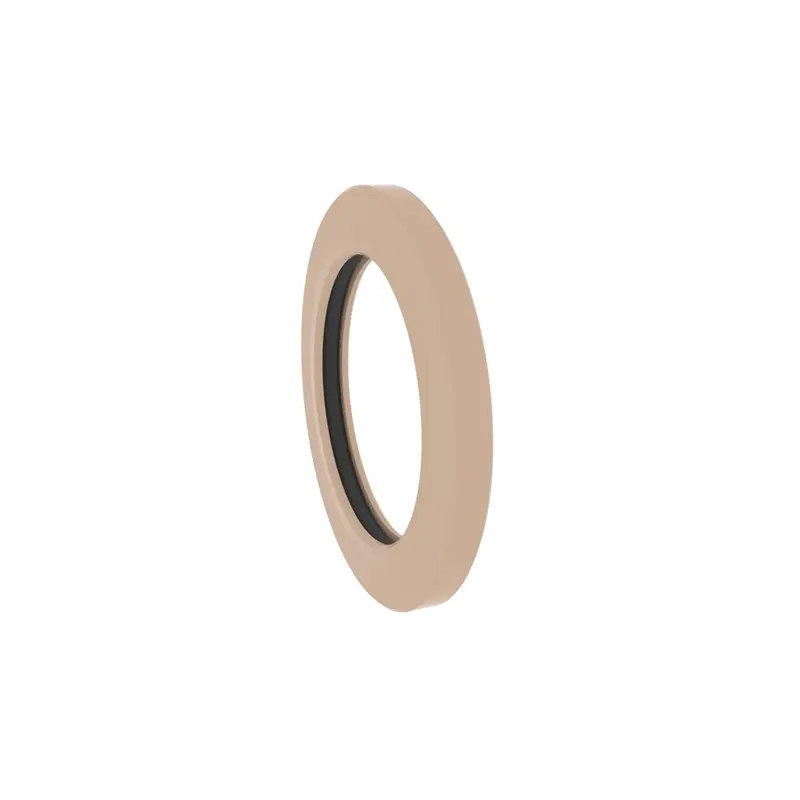

RC2876
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak MPA | Rýchlosť m/s | Teplota ℃ | Médium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Všetky kvapaliny, chemikálie, plyny |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Výber materiálu
1. Zodpovedajúce O-krúžkové materiály môžu byť: R01 nitril gumy (NBR), R02 fluórubber (FKM), atď.
2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.
3. Springy z nehrdzavejúcej ocele môžu byť vybrané z pružiny v tvare O a v tvare V v tvare V.
Príklad
RC2876-40-PTFE4+V Vonkajší priemer vnútornej tlakovej drážky je 40, materiál tesniacich krúžkov je PTFE4 a pružina je v tvare V v tvare V
RC2876-B-40-PTFE4+R02 Vonkajší priemer vnútornej tlakovej drážky je 40, tesniaci krúžok je PTFE4 a zodpovedajúcim O-krúžkom je fluórbber
Poznámka: Ak vyberiete rozšírený rozsah, použite číslo série.

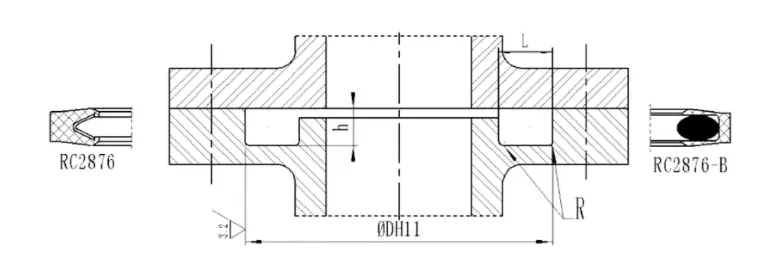

| Sériové číslo | Sériové číslo | Štandardný rozsah DH11 | Predĺžená dosah DH11 | Hĺbka drážky h-0.05 | Šírka drážky L+0.2 | Okrúhle rohy Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥ 1 000 | ≥110 | 9.5 | 15.0 | 0.8 |

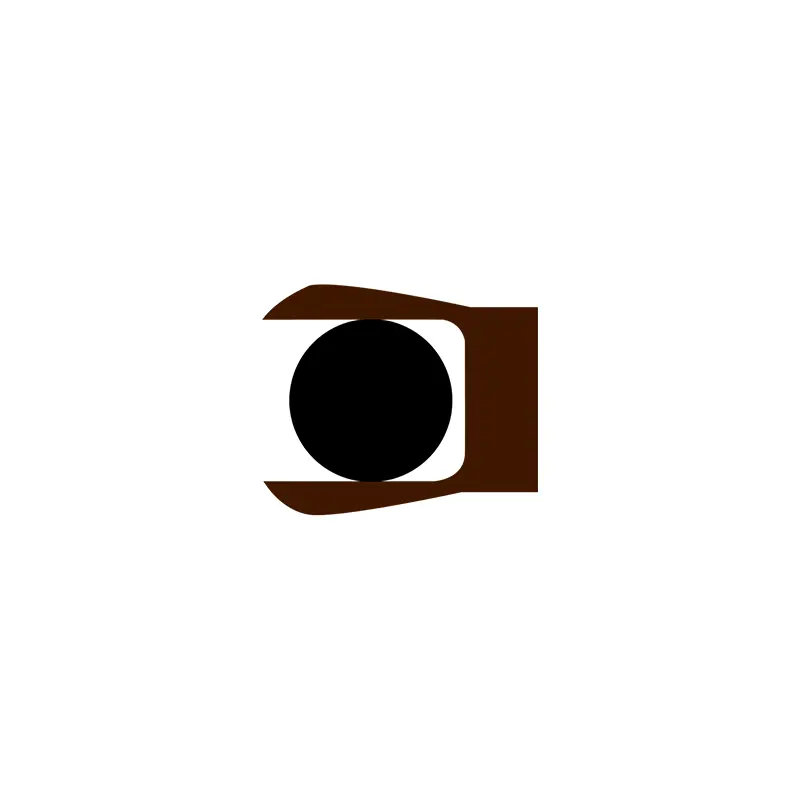

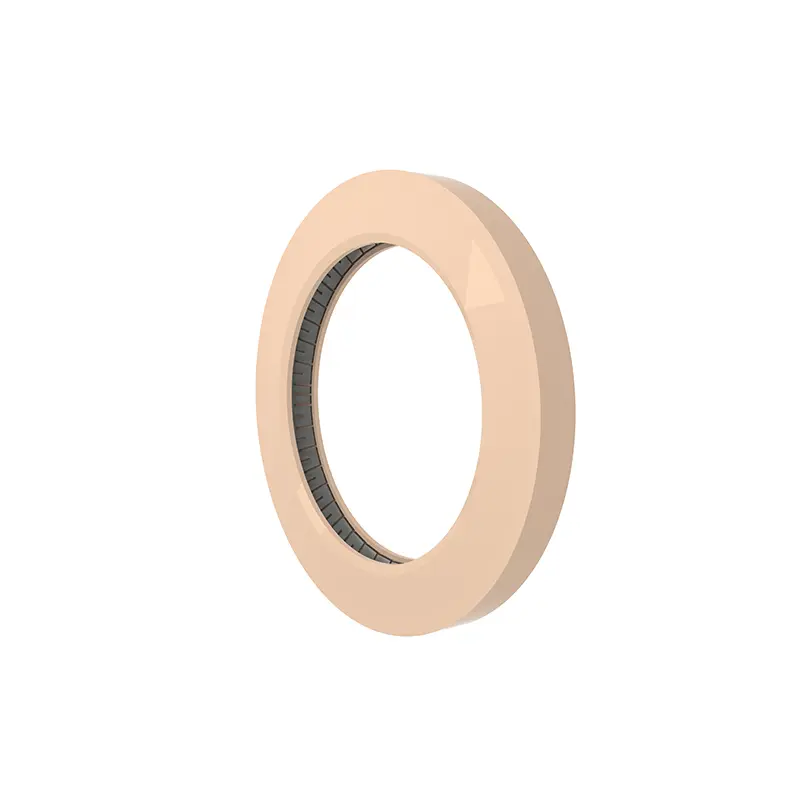

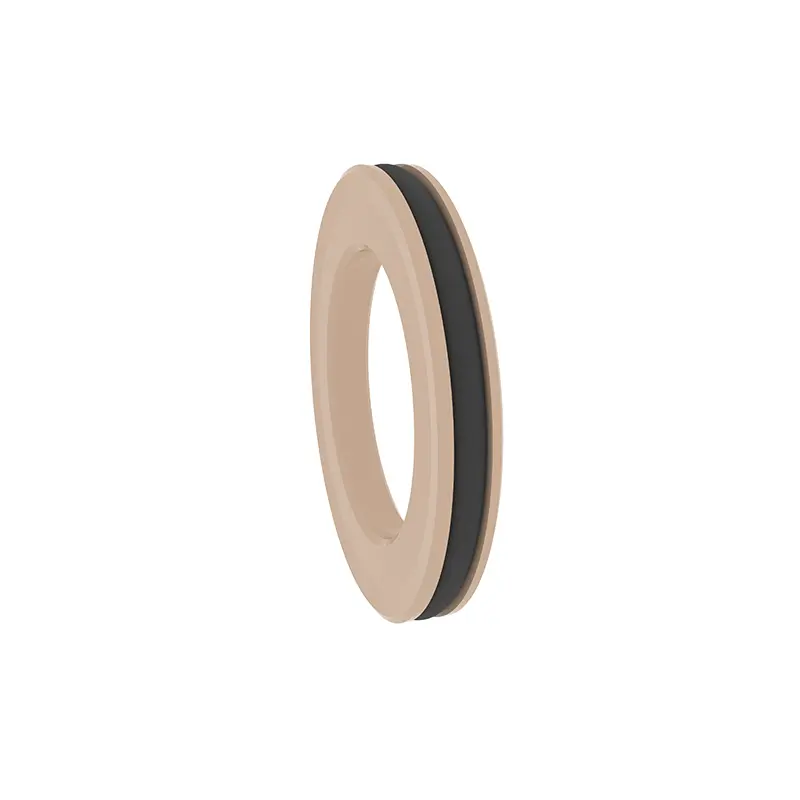

RC2877
Uplatniteľné pracovné podmienky (limitné hodnoty by sa nemali objavovať súčasne)
| Tlak MPA | Rýchlosť m/s | Teplota ℃ | Médium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Všetky kvapaliny, chemikálie, plyny |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Zodpovedajúce O-krúžkové materiály môžu byť: R01 nitril gumy (NBR), R02 fluórubber (FKM), atď.
2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atď.
3. Springy z nehrdzavejúcej ocele môžu byť vybrané z pružiny v tvare O a v tvare V v tvare V.
Príklad
RC2877-40-PTFE4+V Vnútorný priemer vonkajšej tlakovej drážky je 40, materiál tesniacich krúžkov je PTFE4 a pružina z nehrdzavejúcej ocele je pružinou v tvare V
RC2877-B-40-PTFE4+R02 Vnútorný priemer vonkajšej tlakovej drážky je 40, tesniaci krúžok je PTFE4 a zodpovedajúcim O-krúžkom je fluórbber
Poznámka: Ak vyberiete rozšírený rozsah, použite číslo série.

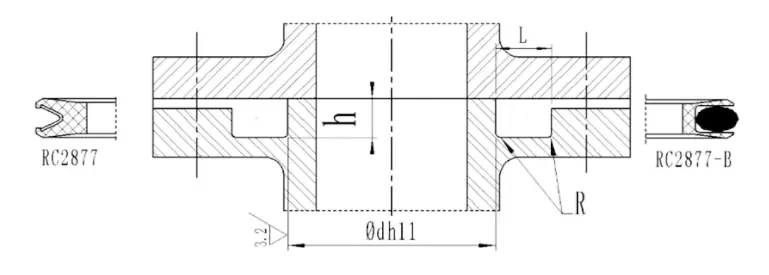

| Sériové číslo | Sériové číslo | Štandardný rozsah D H11 | Predĺžená dosah DH11 | Hĺbka drážky h-0.05 | Šírka drážky L+0.2 | Okrúhle rohy Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥ 1 000 | ≥110 | 9.5 | 15.0 | 0.8 |
