Tesniaci prsteň v tvare hviezdy

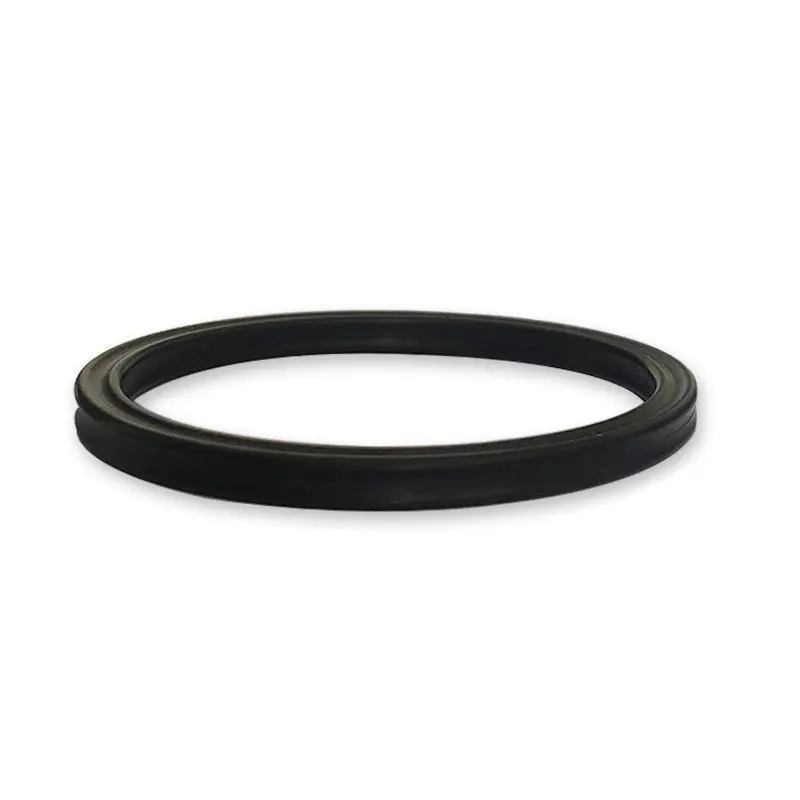

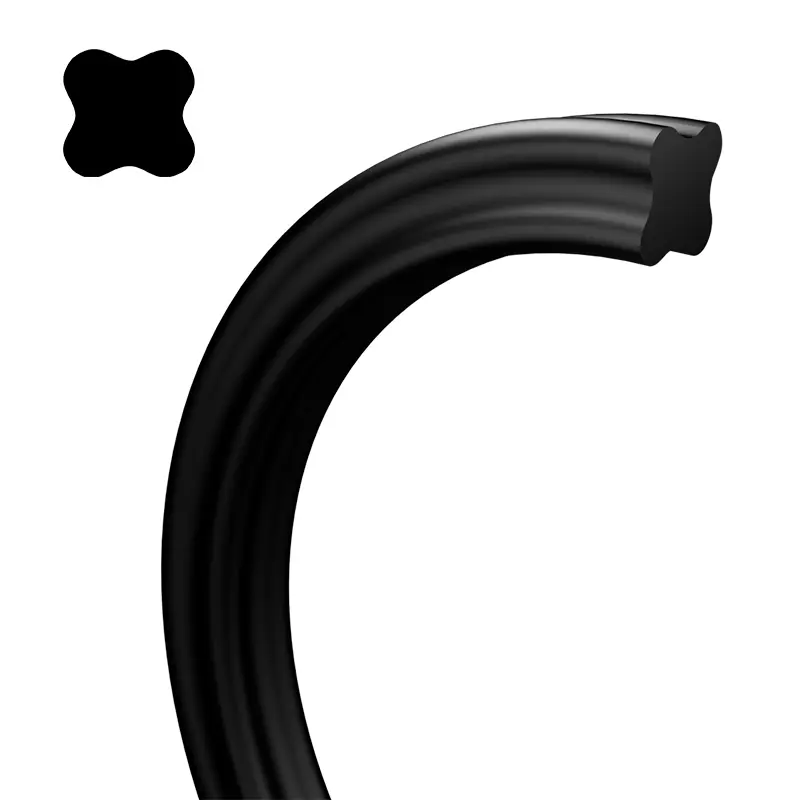

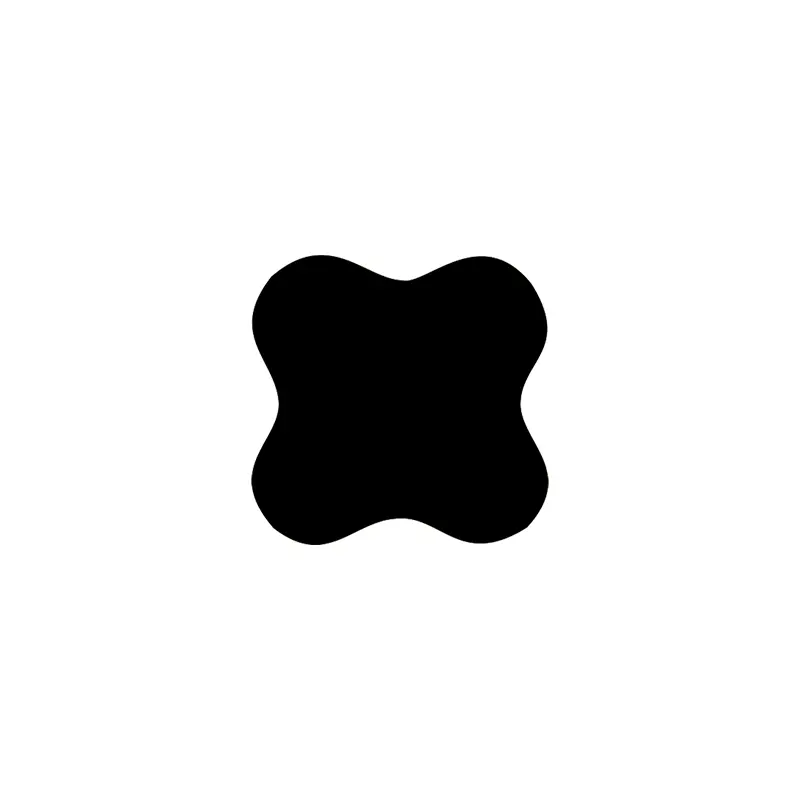

Tesnenie v tvare hviezdy je tesnenie so štyrmi lip s tvarom podobným X, takže sa tiež nazýva röntgenový kruh. Je to zlepšenie a vylepšenie na základe O-krúžku. Jeho prierezové rozmery sú rovnaké ako rozmery O-krúžku amerického štandardu AS568A a v podstate môže nahradiť použitie O-krúžku.

V porovnaní s O-krúžkom tvorí tesniaci krúžok v tvare hviezdy mazaciu dutinu medzi tesniacimi perami, ktorá má menší odpor trenia a malý počiatočný odpor. Pretože jej hrana bleskov je umiestnená v konkávnej časti prierezu, je tesniaci efekt lepší. Nekruhový prierez účinne vyhýba valcujúcemu javu počas recipročného pohybu.

Rozsah aplikácie tesniaceho krúžku v tvare hviezdy je veľmi široký. Vyberte príslušný materiál podľa teploty, tlaku a média. Aby sa zohľadnil tesniaci krúžok v tvare hviezdy, mali by sa zvážiť vzájomné obmedzenia medzi všetkými pracovnými parametrami. Pri určovaní rozsahu aplikácií sa musí zohľadniť špičková teplota, nepretržitá pracovná teplota a prevádzkový cyklus. V rotujúcich príležitostiach sa musí zvážiť aj zvýšenie teploty spôsobeného tepelným tepla.

Tento tesniaci prsteň v tvare X je samostatný tesniaci prvok. Tesnená sila v počiatočnom stave závisí od množstva kompresie a tvrdosti materiálu. Keď sa tlak systému zvyšuje, stlačuje sa deformácia kompresie tesniaceho kruhu a zvýši sa celková tesniaca sila, čím sa vytvorí spoľahlivé tesnenie.

Funkcie a aplikácie produktu:

Výber tesniaceho krúžku v tvare hviezdy

Statické tesnenie alebo recipročný lineárny pohyb

(1) Utesnenie otvorov: Vnútorný priemer tesniaceho krúžku v tvare hviezdy by mal byť kompatibilný s drážkou alebo menej ako asi 2% priemeru drážky. Pretože predbežná sila generovaná predbežnou kompresiou môže účinne zabrániť krúteniu tesnenia a valcovania.

(2) Utesnenie hriadeľa: Vnútorný priemer tesniaceho krúžku v tvare hviezdy by sa mal rovnať alebo mierne väčší ako vonkajší priemer hriadeľa, ktorý je možné ovládať do 1%. Inštalácia tesnenia sa ľahšie inštaluje a bude mať dlhšiu životnosť.

Rotačné tesnenie

Vnútorný priemer krúžku v tvare hviezdy je asi o 2 ~ 5% väčší ako priemer hriadeľa, ktorý tesne. Pretože tesniaci krúžok bude generovať trenie a teplo, keď sa používa pri rotácii, a elastomér sa po zahrievaní zmenšuje (efekt zahrievania joule). Aby sa zabezpečilo mazanie a spoľahlivú prevádzku tesnenia, musí sa zvoliť prsteň v tvare hviezdy s väčším vnútorným priemerom ako priemer hriadeľa. Všeobecne platí, že tesnenie s menším prierezom môže spĺňať potreby statického tesnenia a naopak, na splnenie požiadaviek dynamického tesnenia by sa mal použiť tesniaci krúžok s väčším prierezom. V prípade vysokého tlaku alebo veľkej vytláčajúcej medzery je potrebné zvoliť gumový materiál s vyššou tvrdosťou. Najlepším spôsobom je pridať spiatočný krúžok PTFE, aby sa zabránilo poškodeniu vytlačením vysokého tlaku.

Materiál

Materiálom je všeobecne Shaw A70 Nitril Gum NBR. Ostatné materiály sa môžu vzťahovať na materiály používané pre O-krúžky.

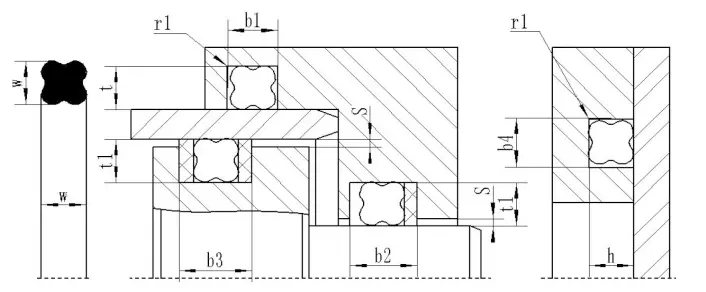

Star Ring odporúčaný dizajn groove

Tesniaci krúžok v tvare hviezdy (American Standard AS568A)

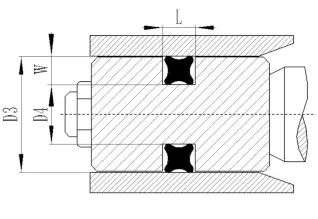

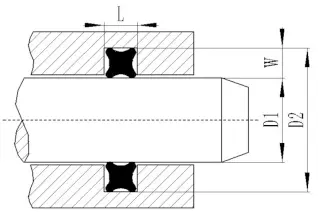

Tesnenie piestovej tyče (pre hriadeľ)					Piestové tesnenie (otvor)
Produktový model	Špecifikácie a rozmery		Prúžky			Piestka		Šírka slotu
	DN s vnútorným priemerom	Prierezový priemer CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
