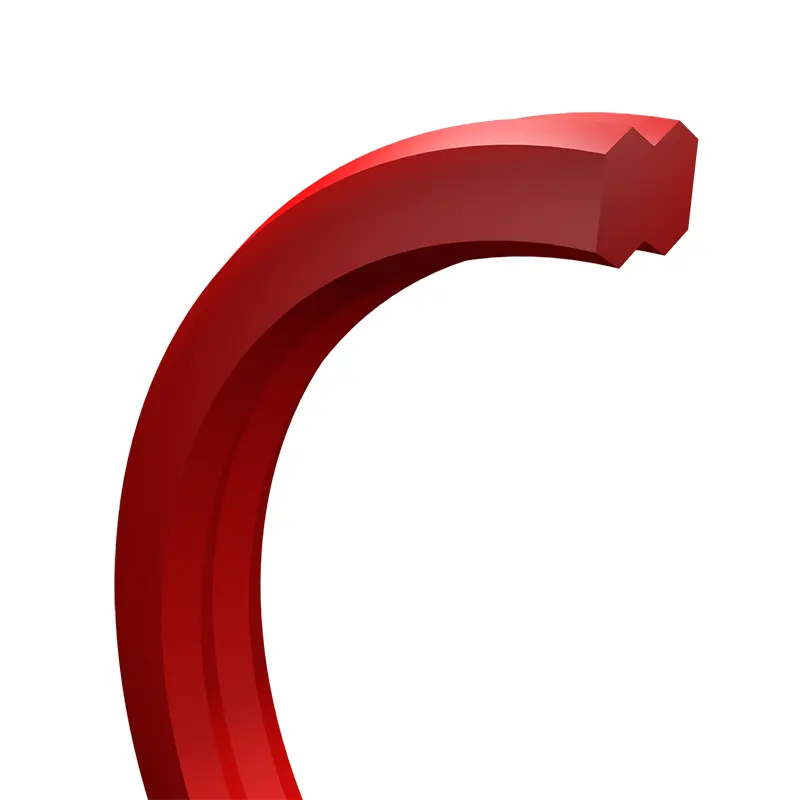

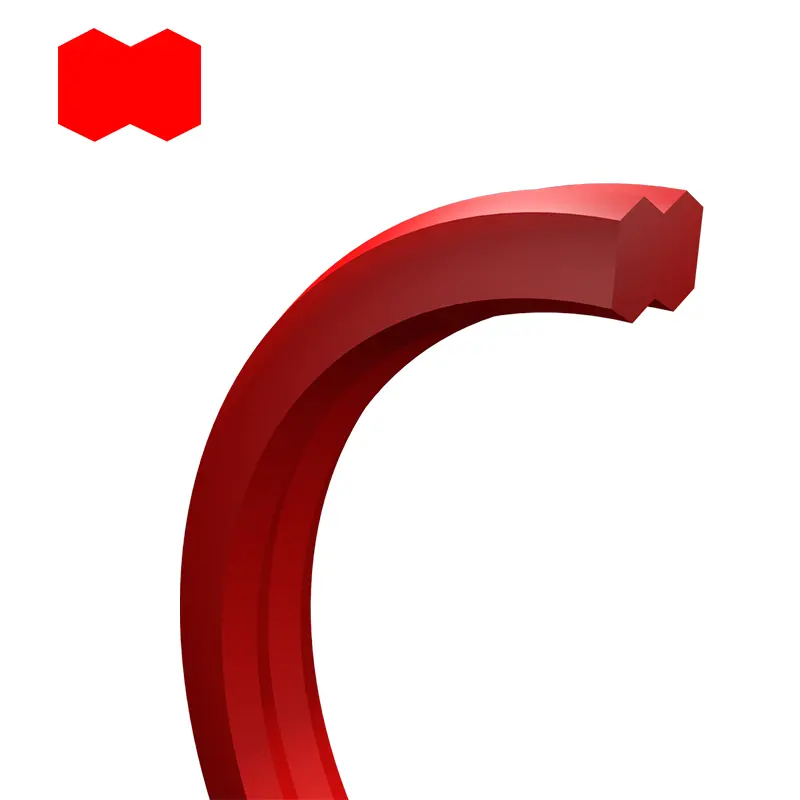

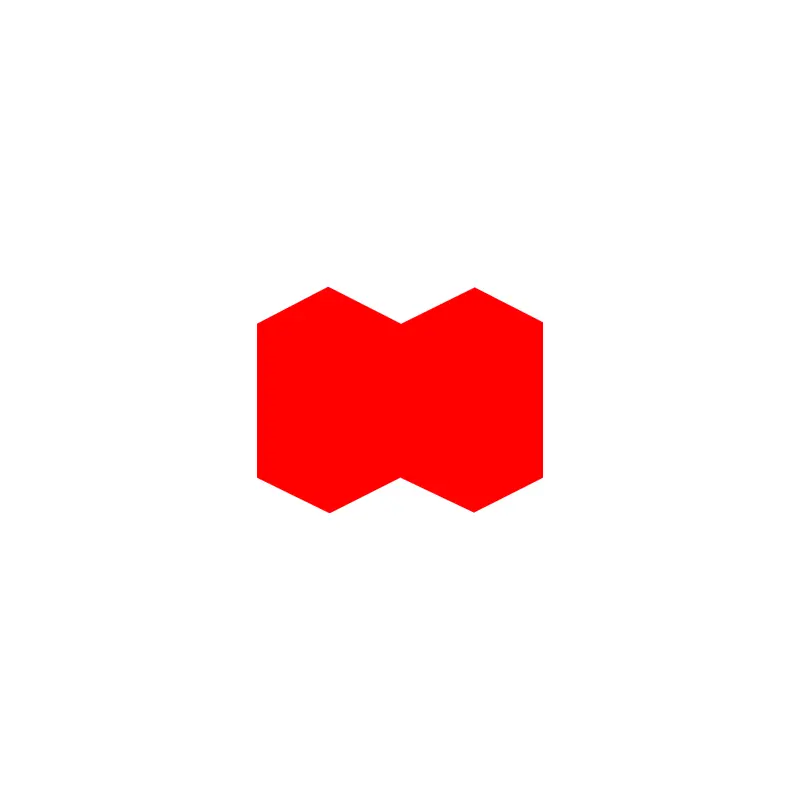

Tesniaci krúžok v tvare činky

V súčasnom konštrukcii hydraulického valca sa O-krúžky alebo O-krúžok + kruhový kruhový kruhový kruh používajú hlavne ako statické tesnenia. Toto tesnenie však má počas montáže určité riziká, pretože O-krúžok môže byť skrútený a poloha zadržiavacieho kruhu nemusí byť optimálna. Toto roztok tiež vykazuje nevýhody v prípade tlakovej pulzácie a vniknutia nečistôt. V tomto prípade môže byť tesniaci krúžok v tvare činky použitý ako ideálna náhrada ako statické hydraulické tesnenie jedného originálu.

Funkcie a aplikácie produktu:

Technické údaje

Tlak: Až 50 MPa.

Teplota: -35 ℃ ...+110 ℃.

Materiál: Polyuretán.

Požiadavky na inštaláciu

(1) Inštalačný skosený c sa vyberie podľa hodnoty hĺbky drážky w (mm)

Keď w <3; C≥3.

Keď w> 3; C≥5.

(2) povrchová úprava

(3) Tesniaci krúžok v tvare činky nemá únik za nasledujúcich testovacích podmienok a je veľmi odolný voči extrúzii.

(4) Optimálna medzera tesnenia:

Valcový otvor - H8

Vodiaci rukáv - G6

Pretože tesnenie je veľmi odolné voči extrúzii, je možné dosiahnuť radiálne tesniace medzery 0,2 mm.

Pri používaní nízkej teploty by sa mali vyhnúť odchýlk od vodiaceho rukávu po otvor valca a piestovú tyč.

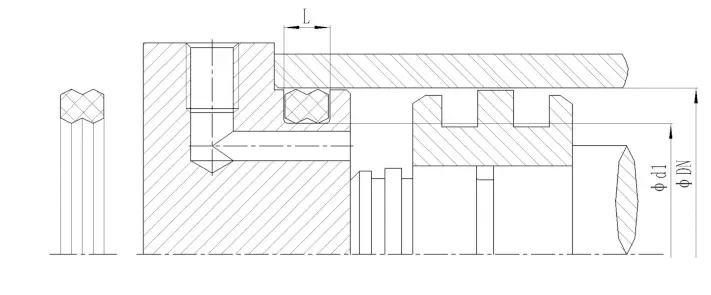

Odporúčania inštalácie

Výhoda

V porovnaní s O-krúžkami alebo O-krúžkom + kombinácie kruhu na zadržiavanie, tesnenia činky majú tieto výhody:

(1) Veľmi odolné voči krúteniam

(2) Ľahko inštalácia

(3) Dlhá životnosť

(4) Vysoký tlakový odpor

Aplikácia

Tesnenie činiek sa bežne používajú v hydraulických valcoch, ako napríklad:

(1) vysokozdvižné vozíky

(2) Hydraulika stavebných strojov

(3) priemyselná hydraulika

(4) Spravodičov

(5) Vstrekovacie lištové stroje

(6) Hydraulické lisy

(7) kazetové ventily
