Ako dodávateľ profesionálnych tesniacich roztokov má RCA séria tesnení prachových tesnení spustených spoločnosťou Ruichen Seals diverzifikované návrhy a cielené funkcie, ktoré plne pokrývajú základné potreby priemyselného poľa na prevenciu prachu, odolnosť proti tlaku a environmentálnej adaptability.
Pokiaľ ide o technický dizajn, výrobky z tesnenia prachových tesnení sú sústredené na flexibilitu. Existujú všeobecné tesnenia (ako napríklad RCA101/104/105), ktoré sú inštalované s extrudovanými vonkajšími priemermi, ktoré sú kompatibilné s ISO 6195-štandardnými drážkami a vhodné pre scenáre kompaktného priestoru; Existujú tiež modely s integrovanými anti-extrúznymi kostrami (napríklad RCA103/106), ktoré zvyšujú štrukturálnu stabilitu pri dynamickom zaťažení prostredníctvom axiálneho dizajnu otvorenej drážky (ISO 6195-B). V prípade špeciálnych pracovných podmienok RCA107 podporuje 30 ° sklonenú inštaláciu drážok a je kompatibilná s imperiálnym a metrickým zariadením, zatiaľ čo RCA108 zjednodušuje proces údržby starých valcov prostredníctvom návrhu opravy príruby, čo výrazne znižuje náklady na transformáciu.
Pokiaľ ide o optimalizáciu zapečatenia výkonu, zlepšujeme spoľahlivosť prostredníctvom inovatívnych štruktúr: Návrh groove ropy RCA101 podporuje ropný reflux a znižuje akumuláciu znečisťujúcich látok; Štruktúra dvojitého pera alebo pomocnej pery (RCA109/111/112 atď.) je kombinovaná s tetrafluóretylénom kombinovaným tesnením, aby sa dosiahla dvojakový prach a bariéra oleja; a kompozitný dizajn materiálu PTFE (polytetrafluóretylén) a O-krúžku (RCA115 ~ 119) ďalej vyrovnáva distribúciu tlaku, je odolný voči vysokým teplotám 250 ° C a je odolný voči chemickej korózii, vhodné pre čisté prostredie, ako sú polovodiče, jedlo a medicína. V extrémnych pracovných podmienkach sa RCA213 používa v kombinácii so sériou DA, pričom používa materiály s vysokou tvrdosťou, aby odolali lepiacim znečisťujúcim látkam, ako sú bahno a decht, a chráni vnútorné tesnenie pred eróziou.
Pokiaľ ide o aplikáciu, séria RCA je široko prispôsobená strojárskym strojom, banským zariadeniam, hydraulickým a pneumatickým systémom a presným priemyselným poliam. Napríklad RCA111/211 vydrží vysoký tlak 1,6 MPA, čo poskytuje dvojitú ochranu hydraulických valcov; RCA115 ~ 119 sa stala prvou voľbou pre prevenciu prachu precíznych zariadení kvôli jeho netradičným a nízkym trením; RCA108 poskytuje rýchle riešenie pre údržbu starého zariadenia bez potreby modifikovať drážku. Pokiaľ ide o materiály, trváme na tom, aby sme mali rovnaký význam pre ochranu a výkonnosť životného prostredia. Technológia modifikácie PTFE zohľadňuje samoliečbu a odolnosť proti opotrebeniu. O-krúžkové elastoméry (napríklad NBR) zabezpečujú stabilitu tesnenia. Niektoré modely (napríklad RCA119) používajú vzorec bez silikónu na splnenie prísnych požiadaviek čistých workshopov. Po mnoho rokov sa Ruichen Seals vždy zamerali na „presnú adaptáciu a dlhodobú ochranu“. Prostredníctvom série RCA pomáha zákazníkom vyrovnať sa s výzvami, ako je prienik prachu, únik oleja a korózia vysokej teploty, čo poskytuje spoľahlivé záruky pre efektívnu prevádzku zariadenia.
Funkcie a aplikácie produktu:
Hlavná aplikácia: štandardný prach odolný voči olejovému valcovi
Výhody: Tesnenia tesnenia prachu sa ľahko inštalujú, s vynikajúcimi protid-treniacimi a prachovými účinkami. V dutine sa nebudú pohybovať opačným smerom a medzi prsteňom tesnenia a prachom odolným voči prsteňu sa nedá tlak.
Materiál: polyuretán, guma
Konkrétne oblasti aplikácií:
Všeobecný prachový odolný (RCA101 ~ 105/113/114): široko používané v strojárskych strojoch a automatizačných zariadeniach na odolávanie vniknutiu prachu.
Ťažké a údržbárske scenáre (RCA103/106/108): Dizajn podpora kostry a upevňovací dizajn príruby sú vhodné pre scenáre s vysokým zaťažením, ako sú ťažobné stroje a stará transformácia valcov.
Presné a drsné prostredie (RCA115 ~ 119): polovodič, potraviny a medicína a iné odvetvia, spĺňajú požiadavky bez plazivých, nízkej odolnosti proti treniu a korózii.
Multi-neštandardná kompatibilita: RCA107 podporuje britské vybavenie a séria RCA plne pokrýva štandardné drážky ISO 6195 na zjednodušenie výberového procesu.

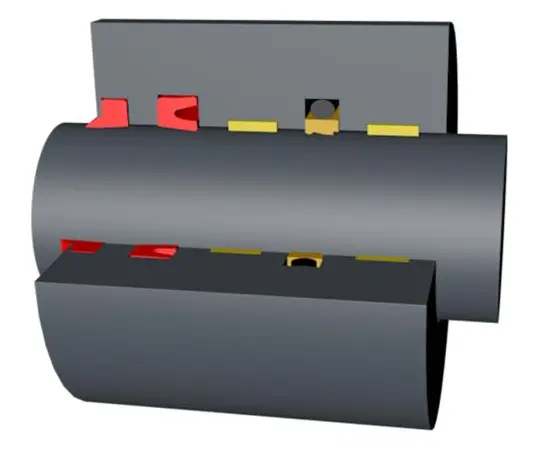

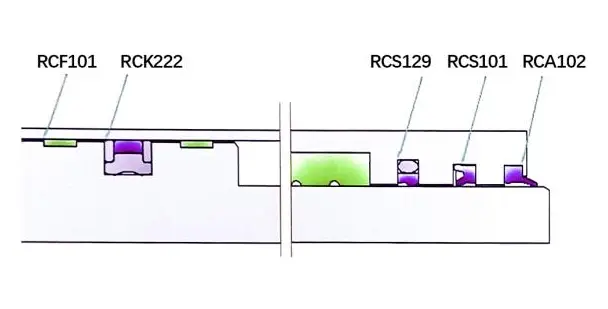

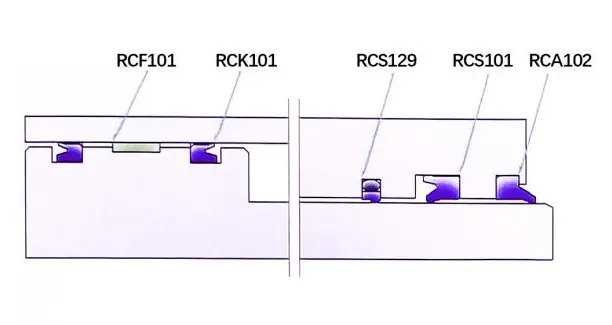

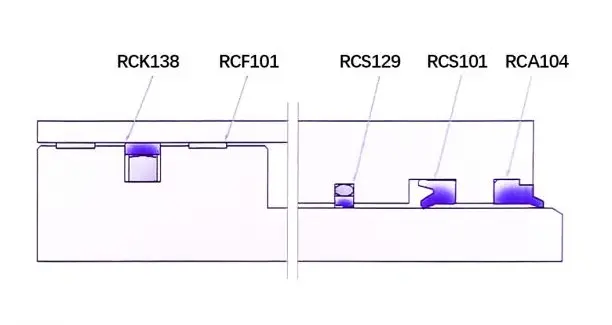

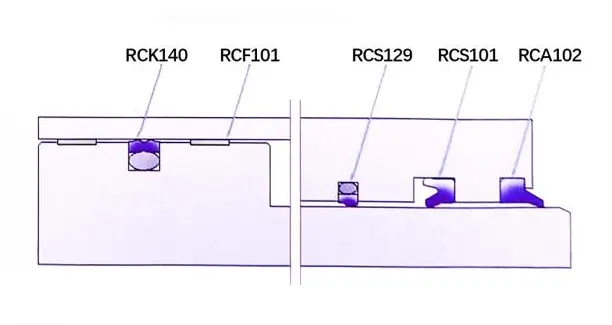

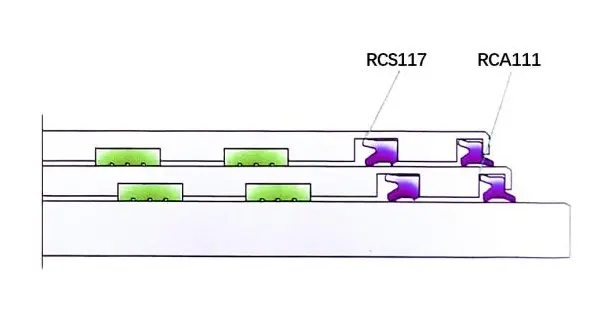

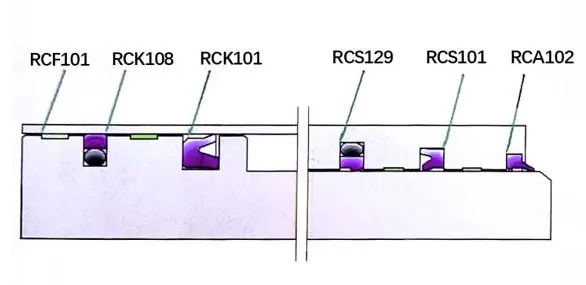

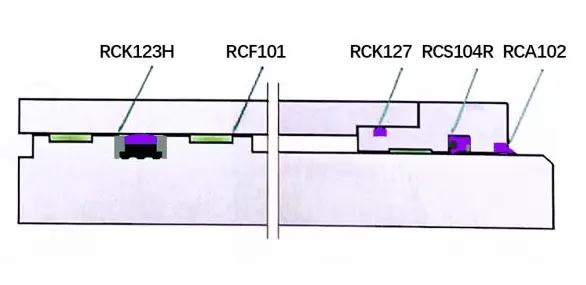

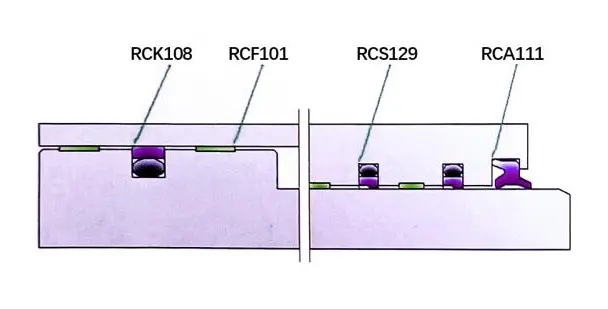

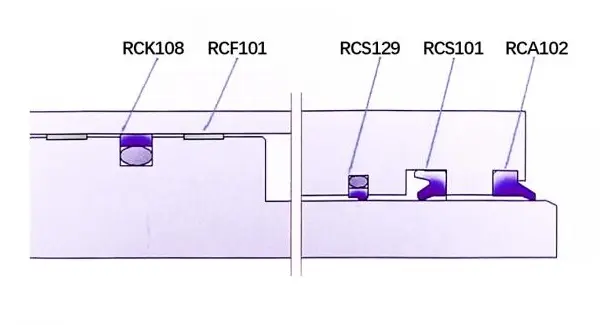

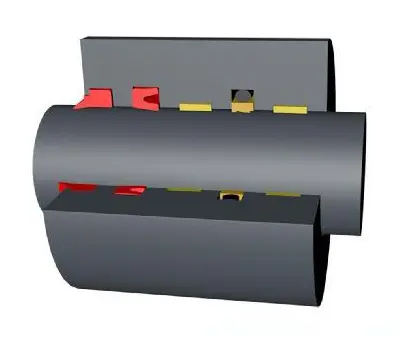

Aplikácia tesnenia a dizajn valca
Ťažký priemysel: Príklady priemyslu: Ťažké strojové obrábacie náradie (stroje na kovanie, hydraulické lisy, ohybové stroje atď.), Metalurgia (valcovacie mlyny, valce AGC atď.), Ťažba (hydraulické podpery, banské zariadenia atď.)
Odporúčané tesnenie:
Ťažký stroj
Metalurgia AGC
Hydraulický podporný kolón
Hydraulický podporový strážca Jack
Žeriavový zdvíhací valec
Žeriavový lefovací valec
Média: príklady priemyslu: zdvíhacie vybavenie, poľnohospodárske stroje, nástroje na prepravu ľahkej prepravy, zdvíhacie platformy, obrábacie náradie (ohýbacie stroje, vstrekovacie lisovacie stroje, frézovacie stroje atď.), Vysokové vysokozdvihy, skládky
Odporúčané tesnenie:
Ohýbací stroj
Zdvíhacie zariadenie na skládku
Poľnohospodárstvo
Zdvíhacia platforma
Ľahký priemysel: Príklady priemyslu: obrábacie náradie, vysokozdvižné vozíky, injekčné lisovacie stroje, poľnohospodárske stroje, balery
Odporúčané tesnenie:
Malá vysokozdvižná dráha
Vstrekovací stroj

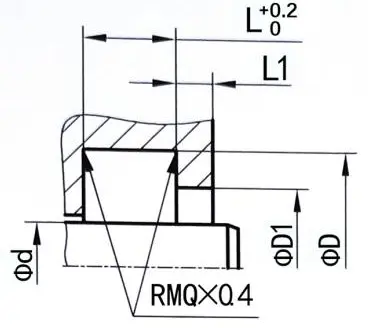

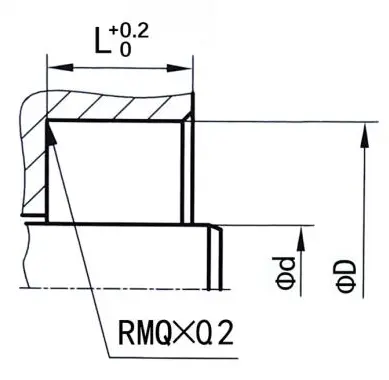

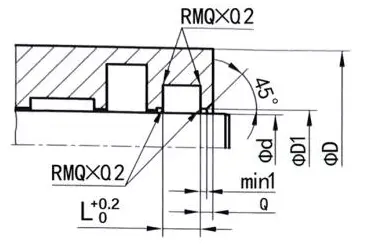

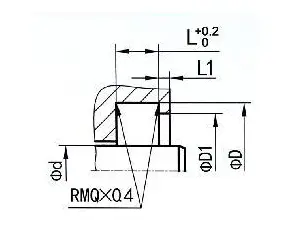

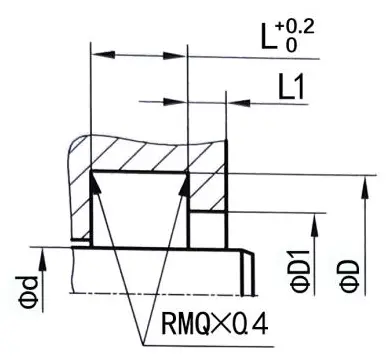

Prachová pečať drážka

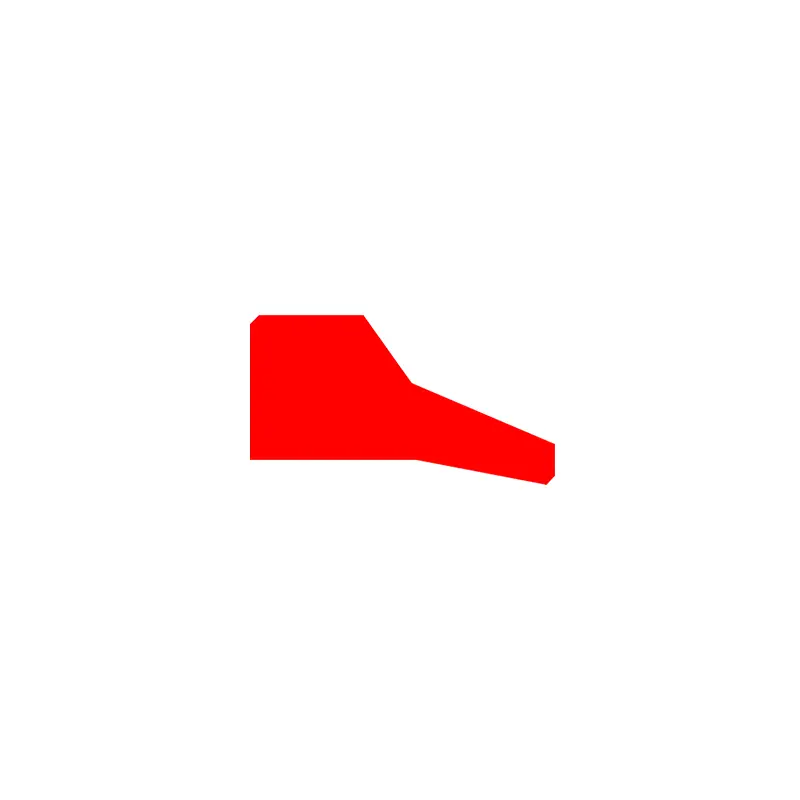

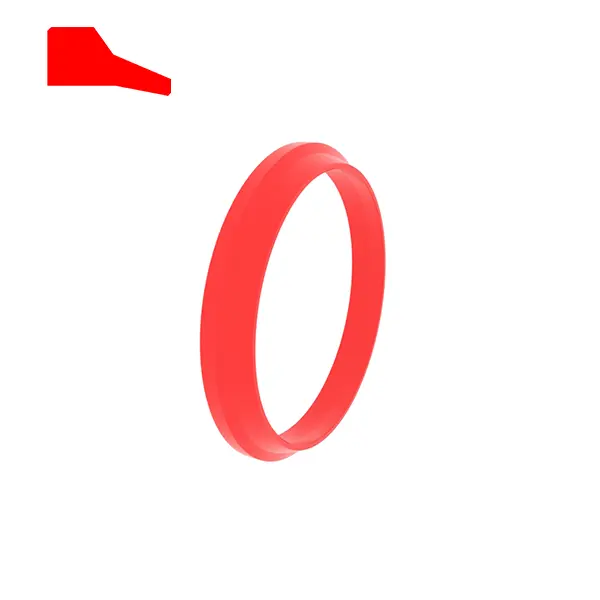

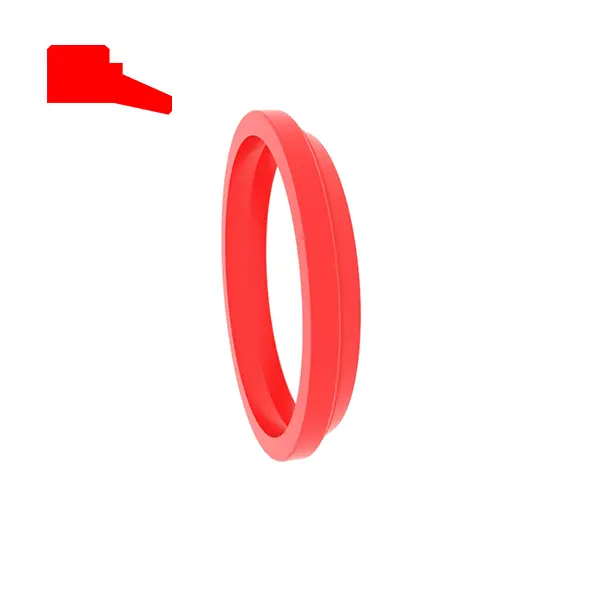

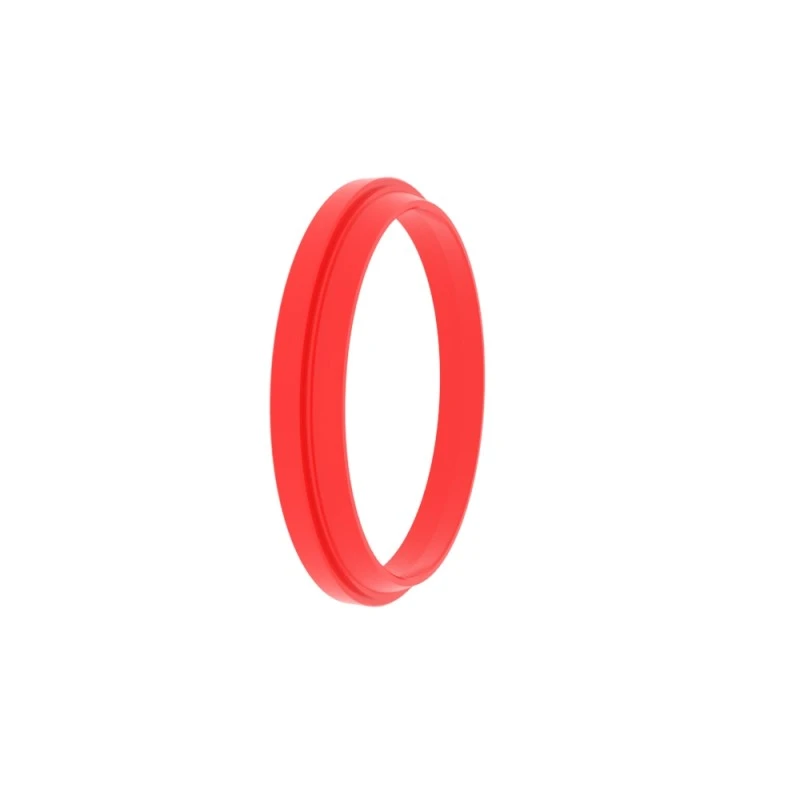

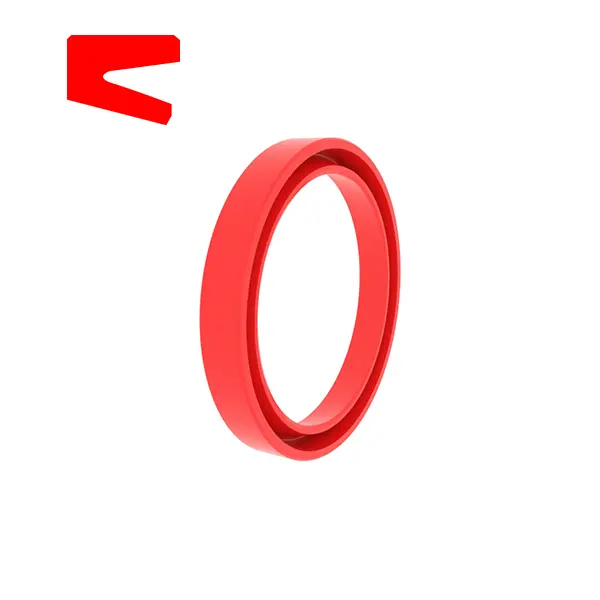

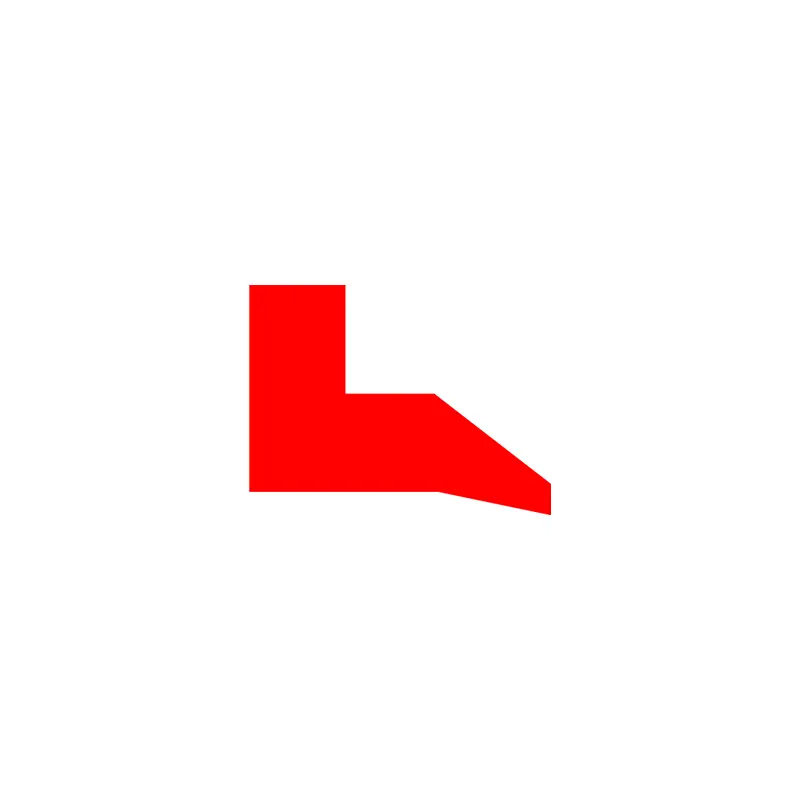

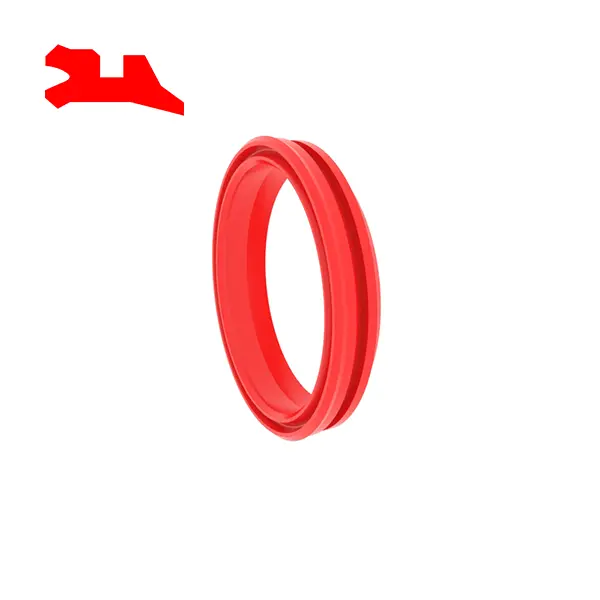

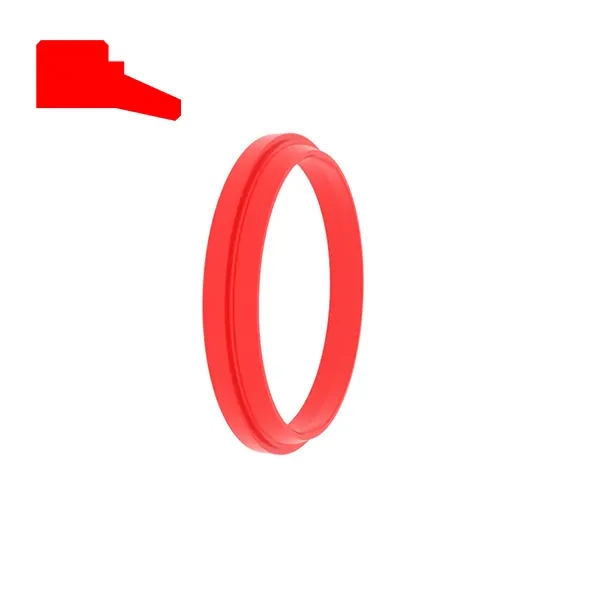

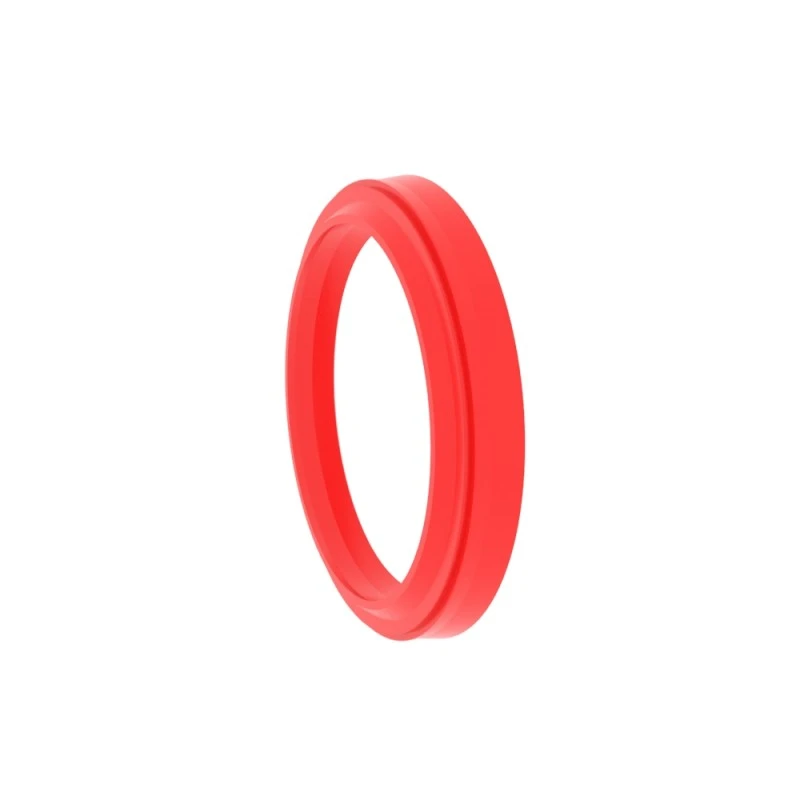

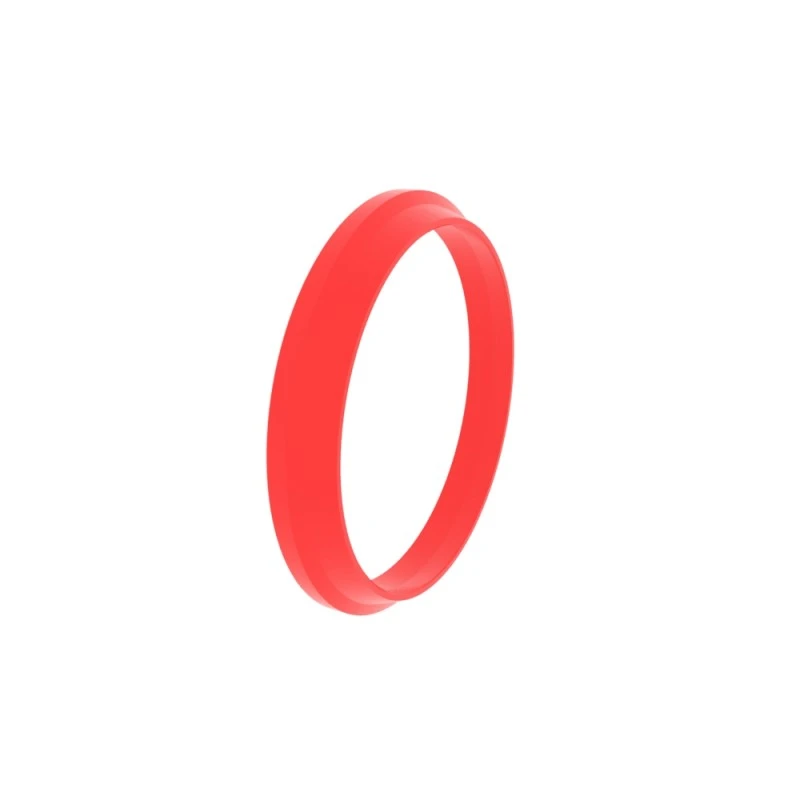

RCA101
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
H ...... Celková výška tesnenia prachu
| Povrchová úprava | R TMAX (μm) | RA (μm) |
| Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Drážková spodná časť Drážková strana | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Pomer dĺžky podpory profilu TP | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Príklad
Model: RCA101
Veľkosť drážky: 100x108x4/7
Materiál: RC-PU-H
Typ tesnenia: RCA101, RCA104
Hlavná aplikácia: Štandardná ochrana prachu pre olejové valce
Výhody: Jednoduchá inštalácia, vynikajúci protid-tlmiaci a prachovo odolný efekt, žiadne reverzné overovanie v dutine, bez tlakového otvorenia medzi tesniacim krúžkom a prachovým krúžkom.
Materiál: polyuretán, guma
| Príklady pečate | Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥ 150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

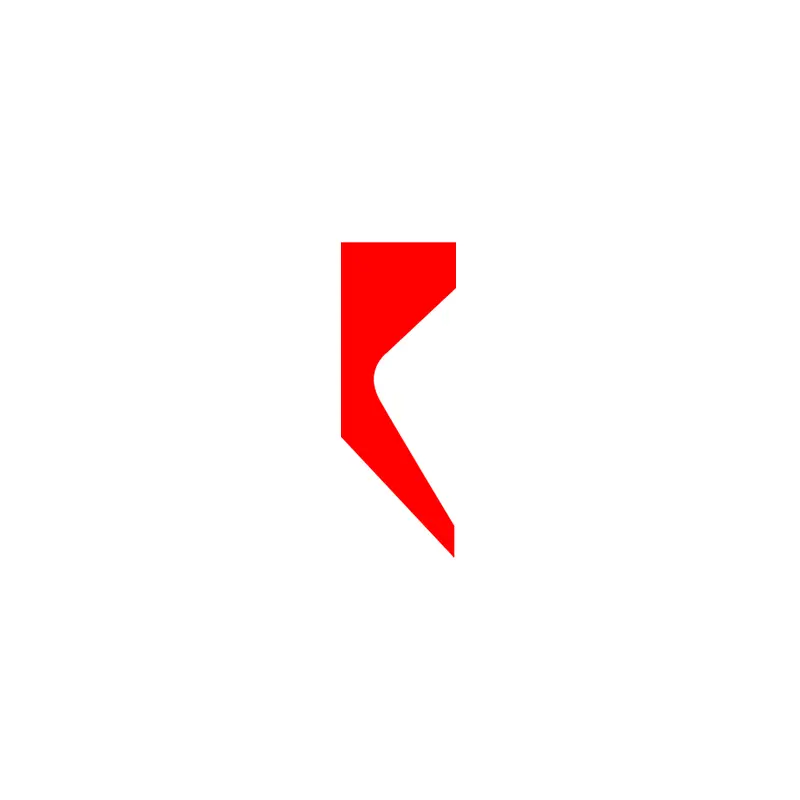

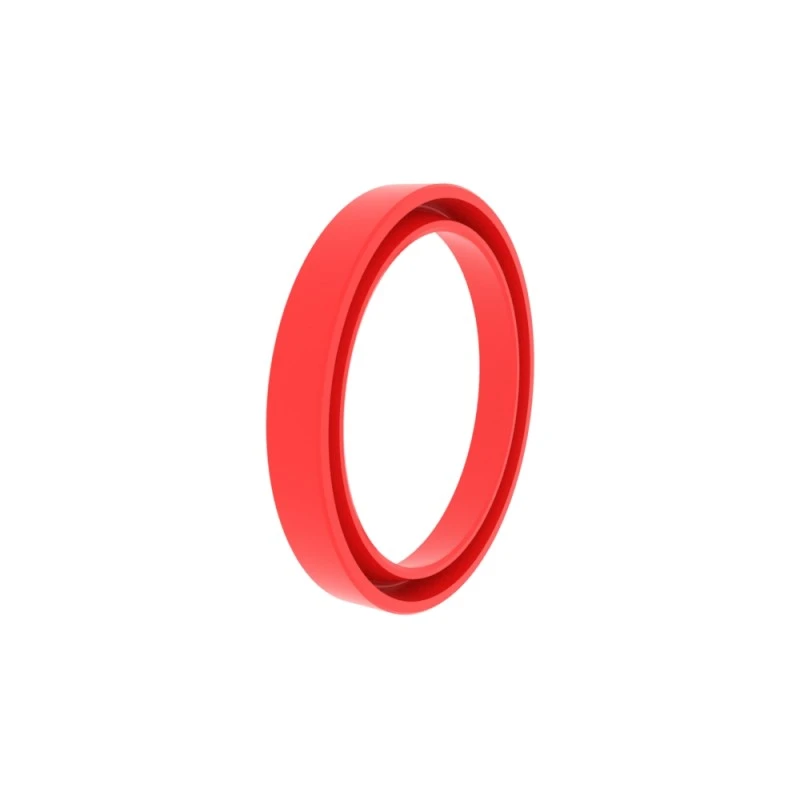

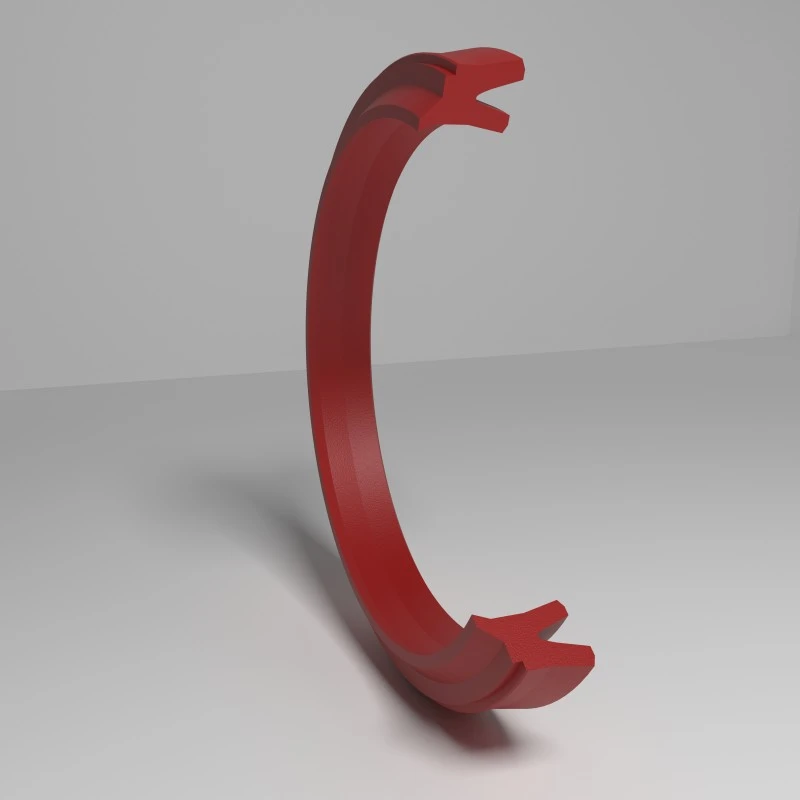

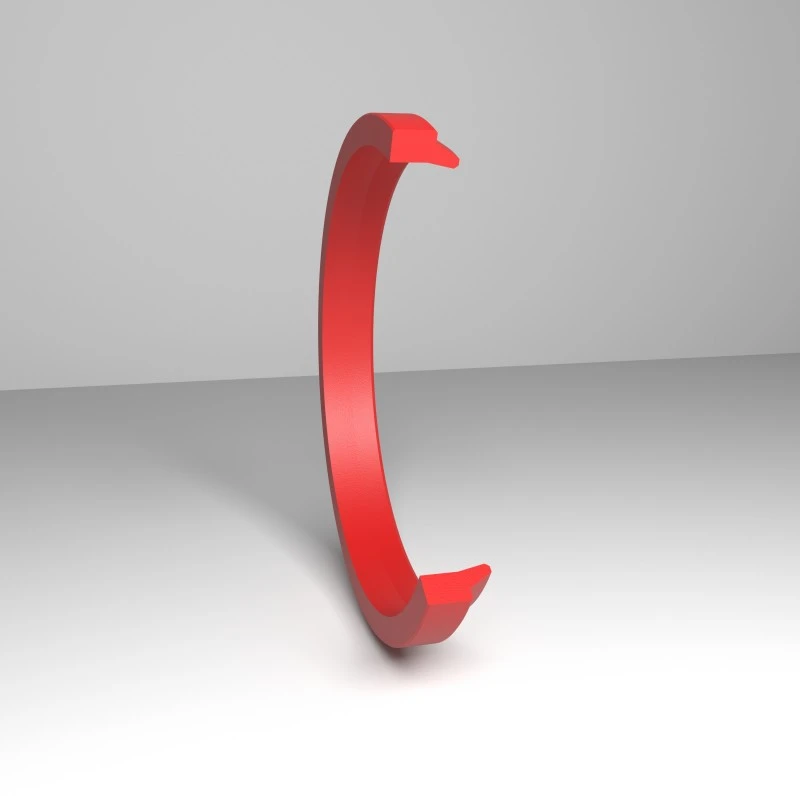

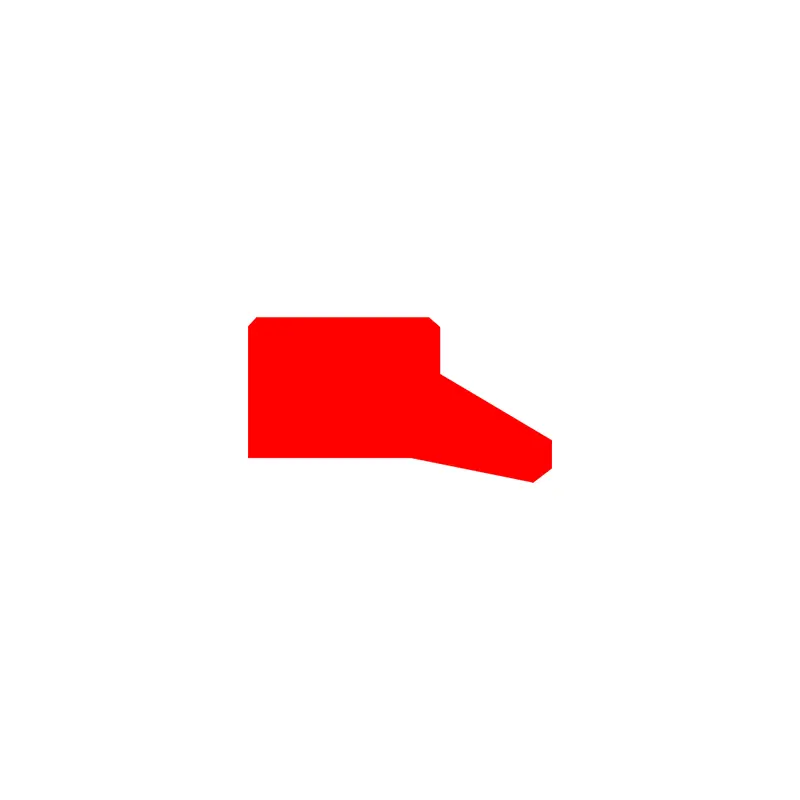

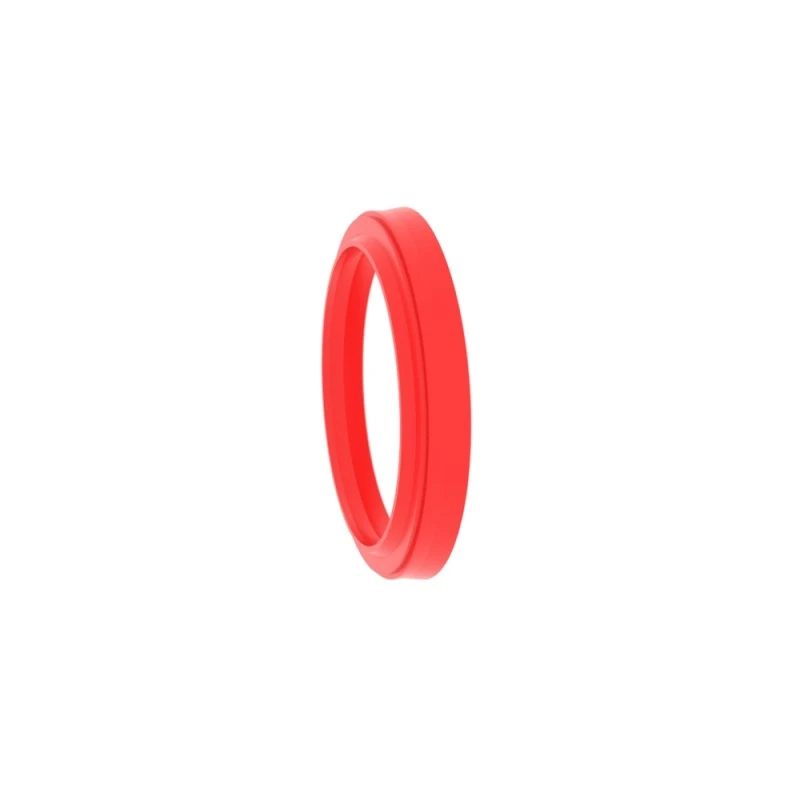

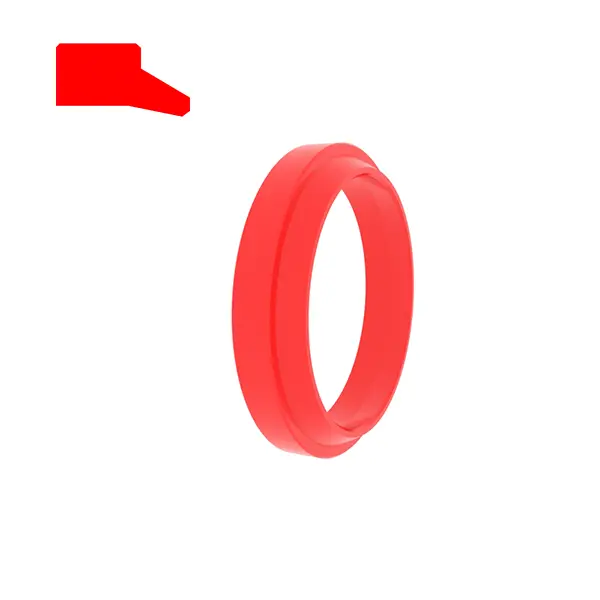

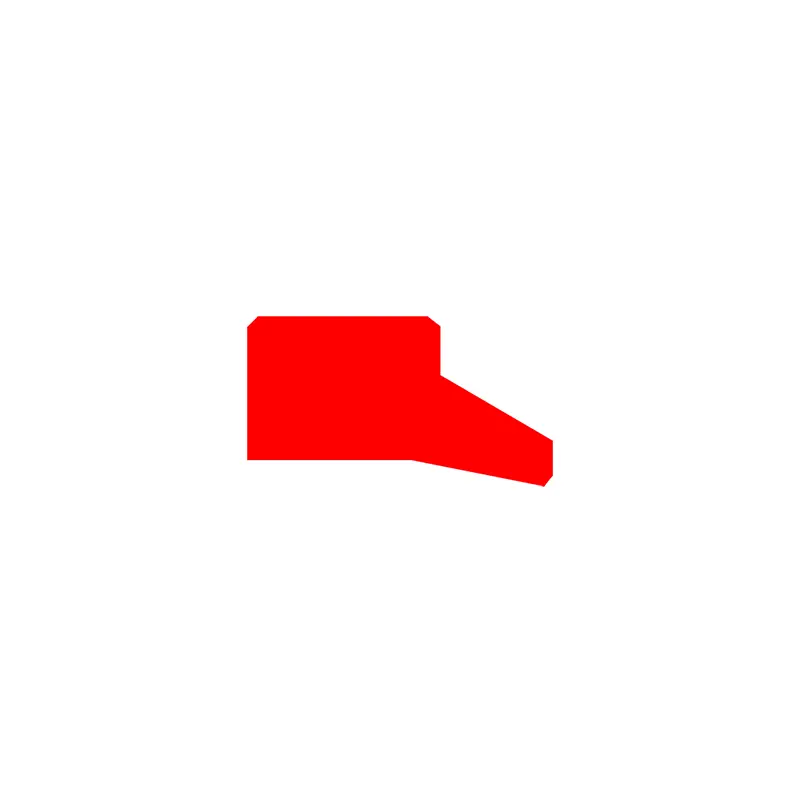

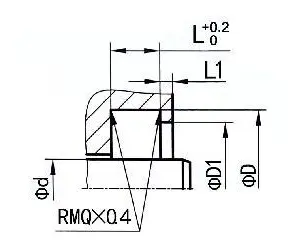

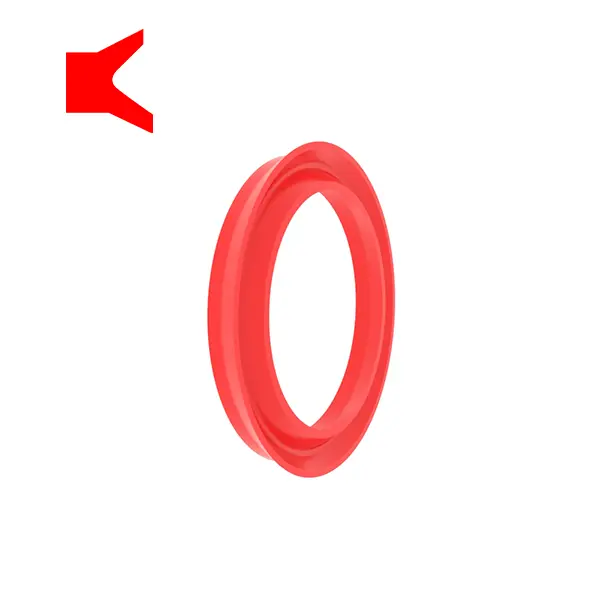

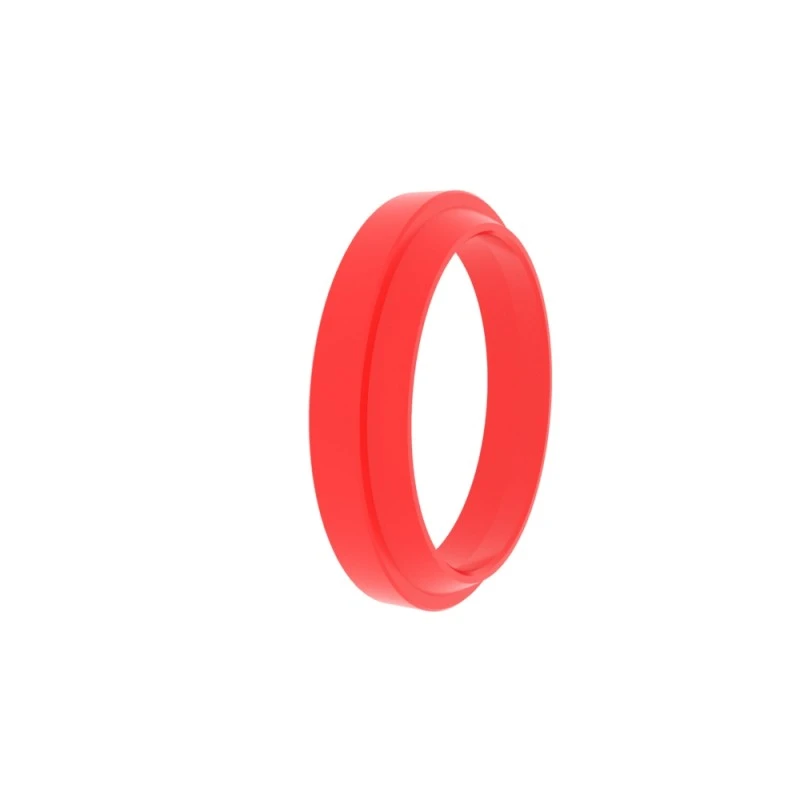

RCA102
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
H ...... Celková výška tesnenia prachu
| Povrchová úprava | R TMAX (μm) | RA (μm) |
| Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Drážková spodná časť Drážková strana | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Pomer dĺžky podpory profilu TP | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Príklad
Model: RCA102
Veľkosť drážky/celková výška tesnenia prachu: 100x115x8.5
Materiál: RC-PU-H
Typ tesnenia: RCA102, RCA105, RCA211
Hlavná aplikácia: Hlavne používaná s posuvnými kombinovanými tesneniami
Výhody: Dobrý výkon trenia, RCA211 obojsmerné pečať
Materiál: (ultra vysoká tvrdosť) polyuretán, guma
| Príklady pečate | Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|

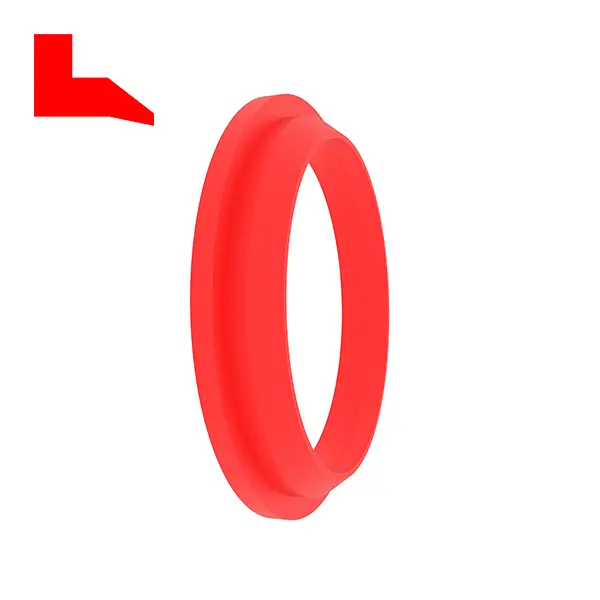

RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

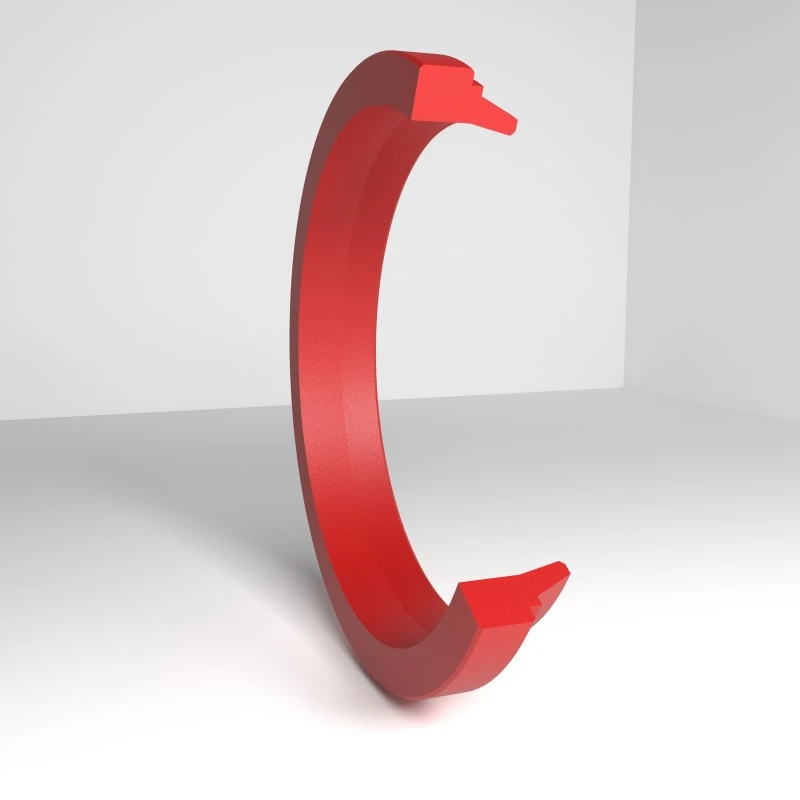

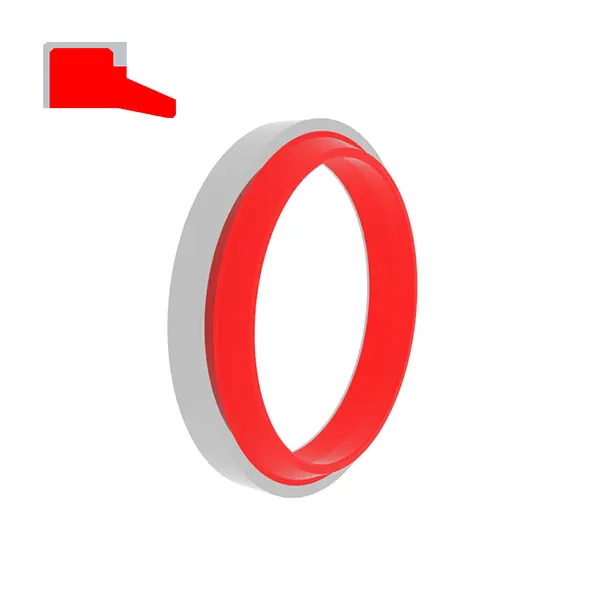

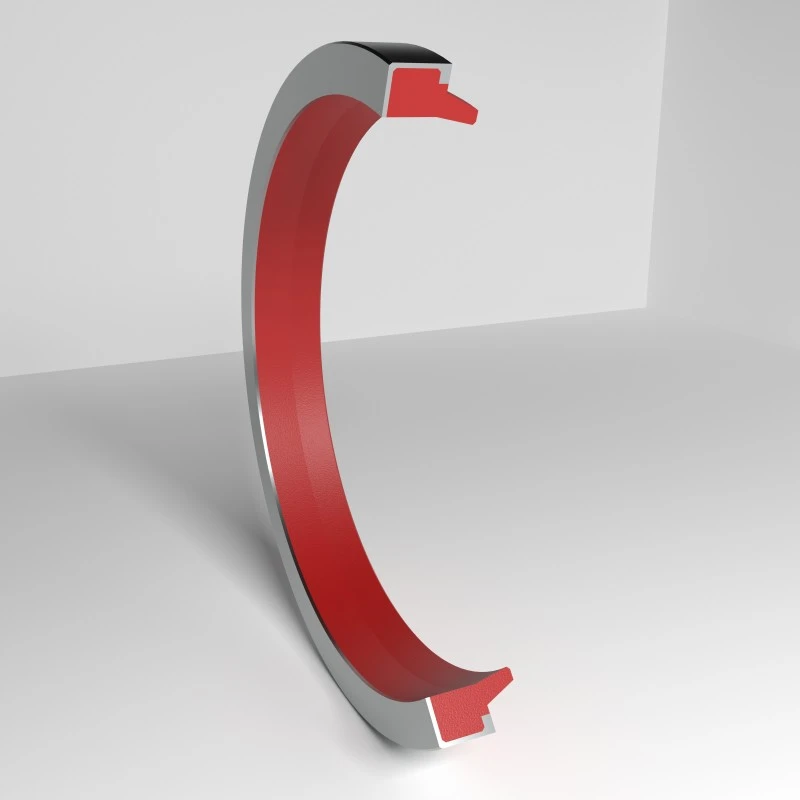

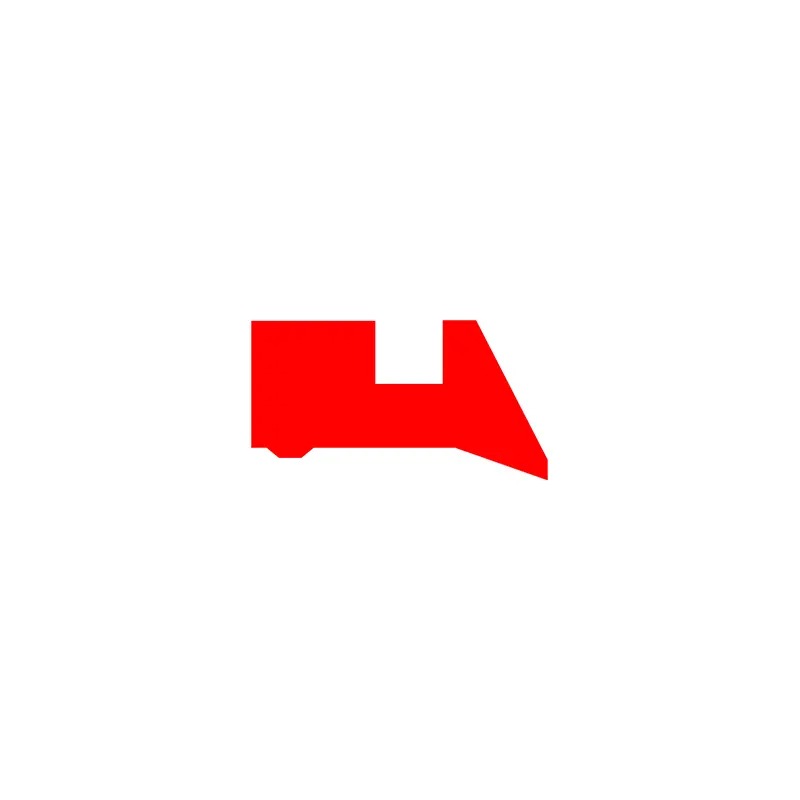

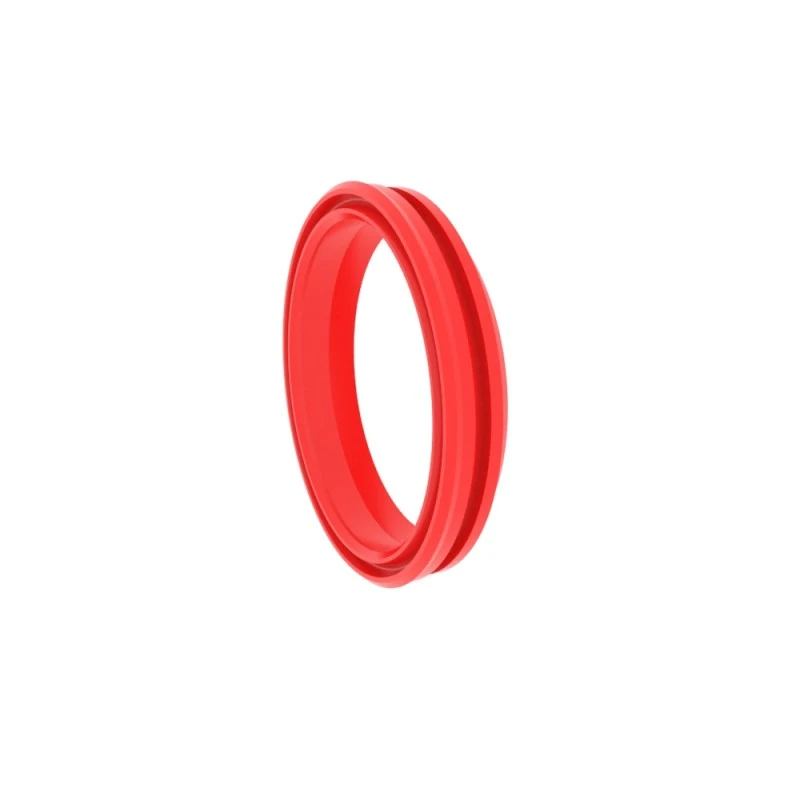

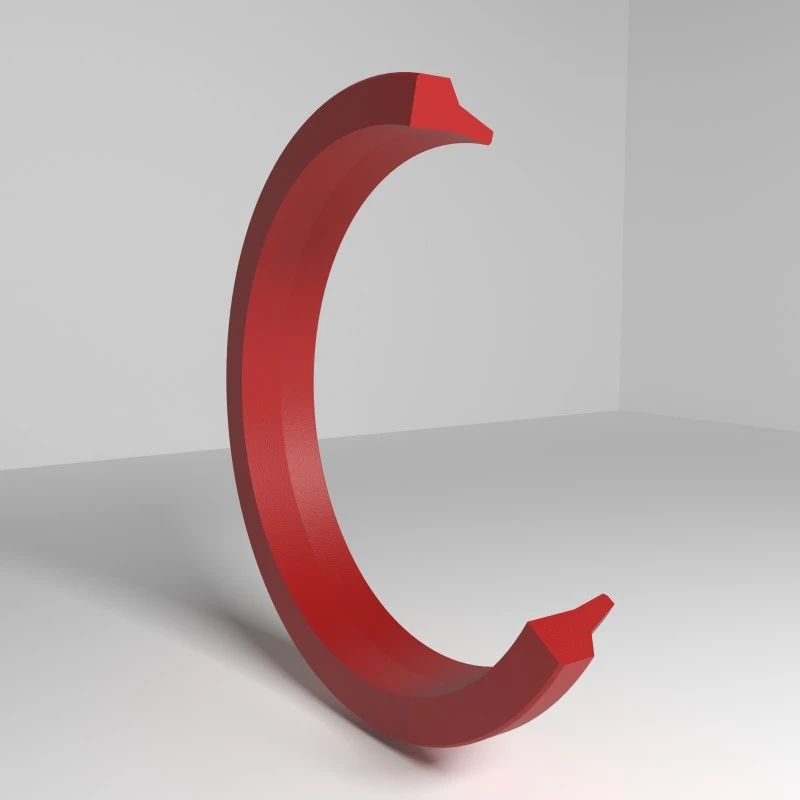

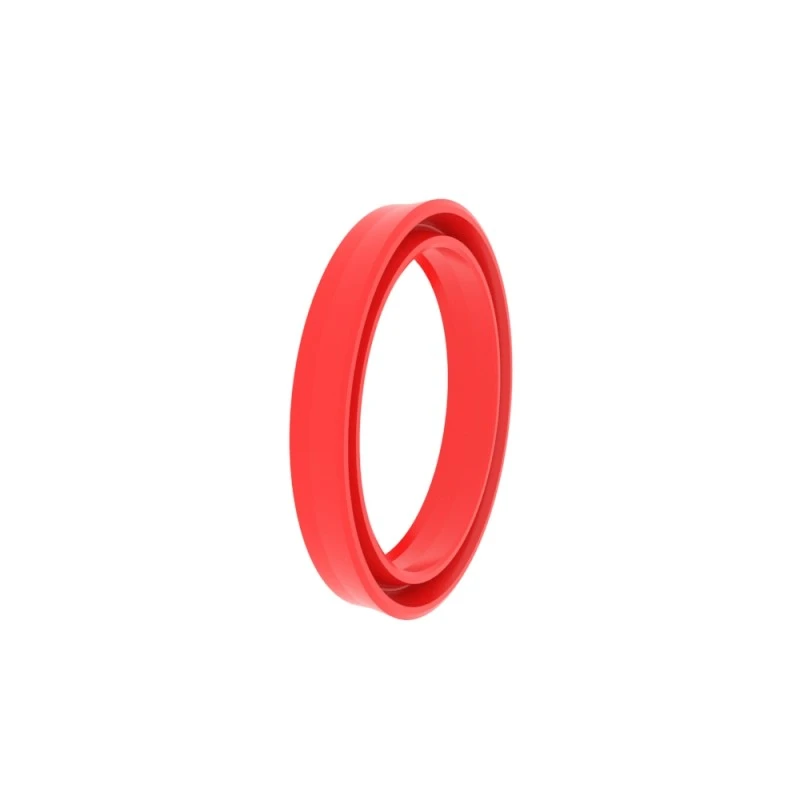

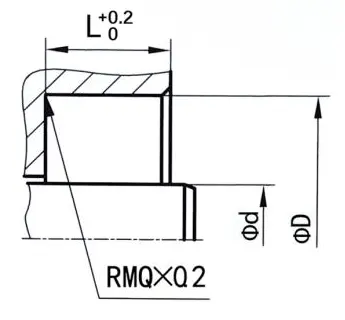

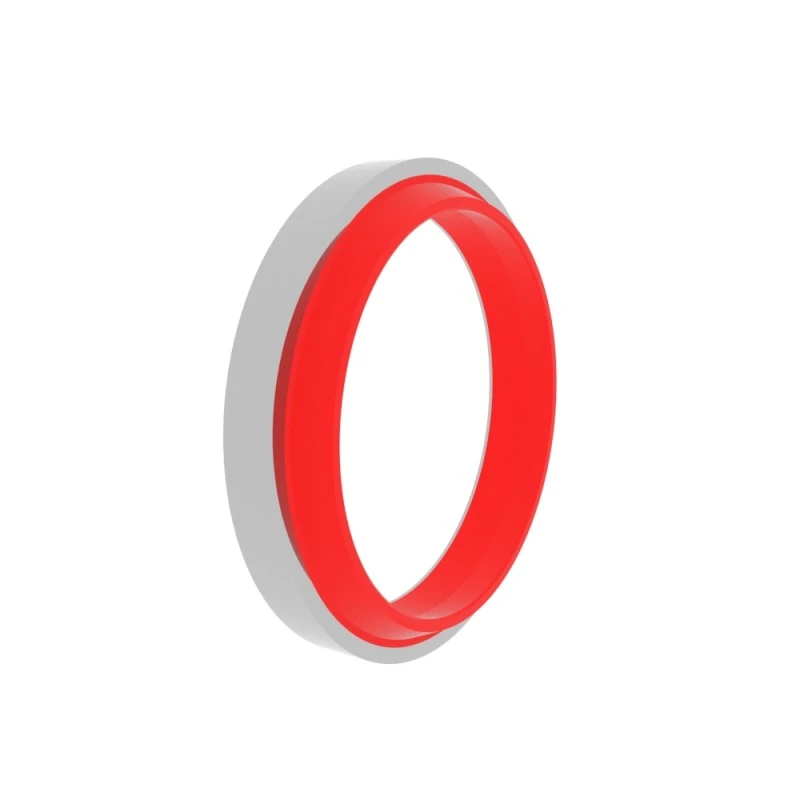

RCA103
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
H ...... Celková výška tesnenia prachu
| Povrchová úprava | R TMAX (μm) | RA (μm) |
| Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Drážková spodná časť Drážková strana | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Pomer dĺžky podpory profilu TP | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Príklad
Model: RCA103
Veľkosť drážky/celková výška tesnenia prachu: 100x115x9/12
Materiál: RC-PU-H+POM
Typ tesnenia: RCA103, RCA106
Hlavná aplikácia: Štandardné valce a pre otvorené drážky
Výhody: Výkon proti dĺžke je dobrý a podporný kruh zabraňuje výskytu oxidácie medzi drážkou a tesnením a polohovanie a prispôsobenie sa do dutiny sú pevné.
Materiál: (Ultra-vysoká tvrdosť) Polyuretán + polyoxymetylén, guma + polyoxymetylén
| Príklady pečate | Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9,9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

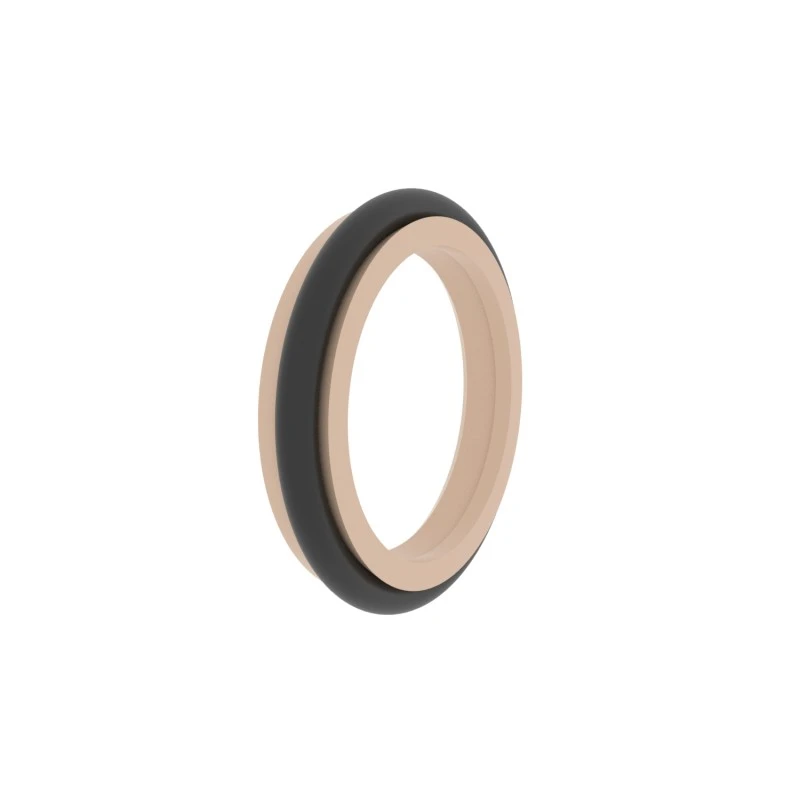

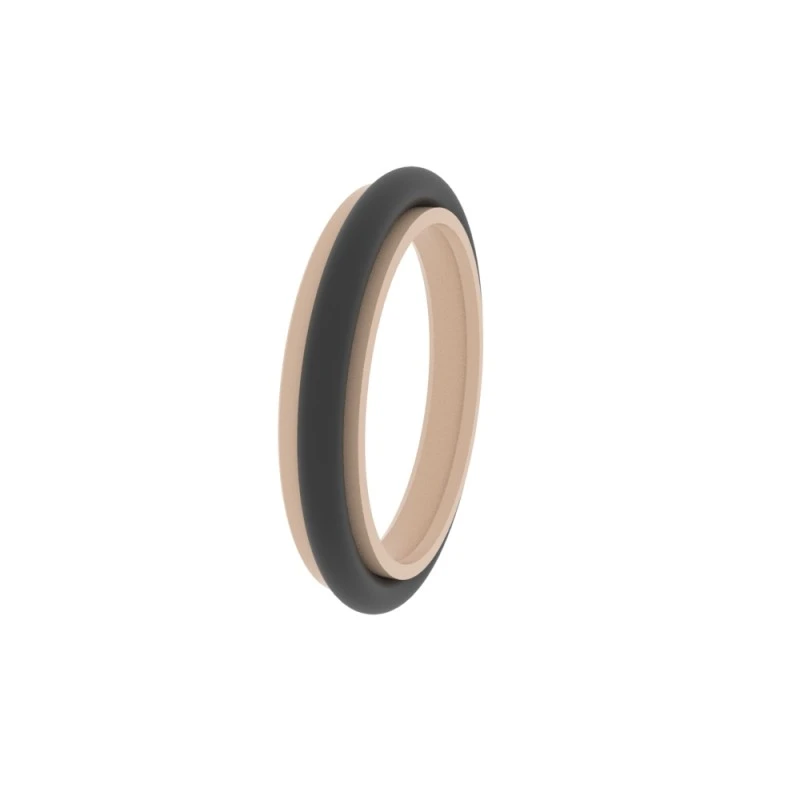

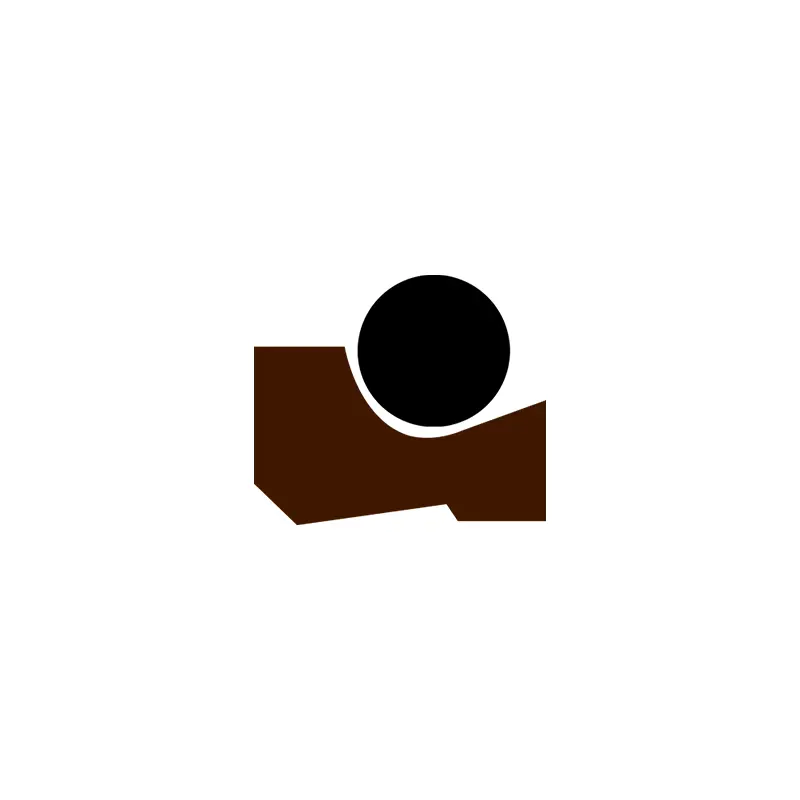

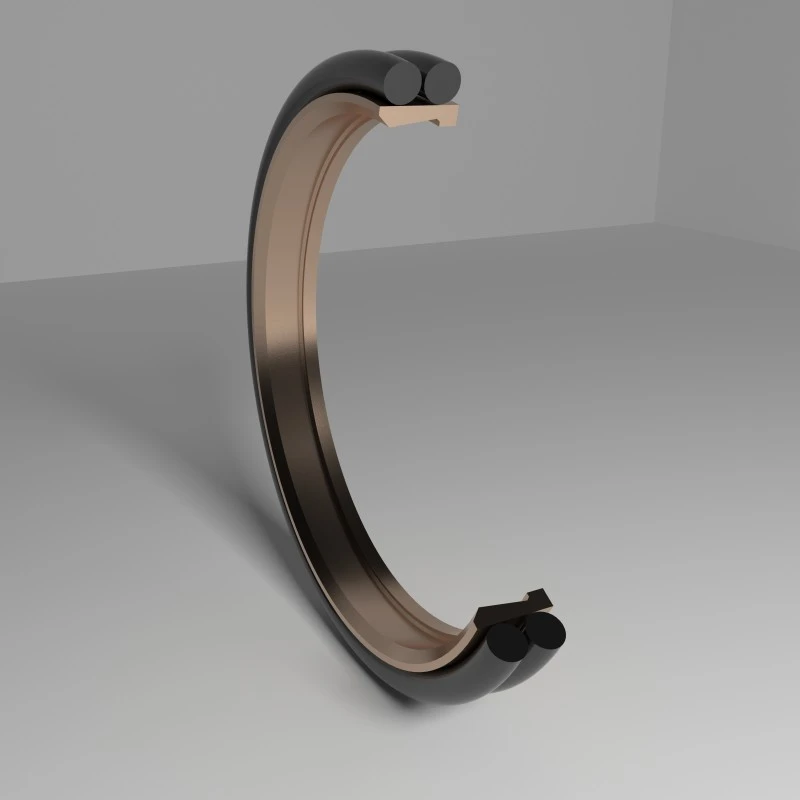

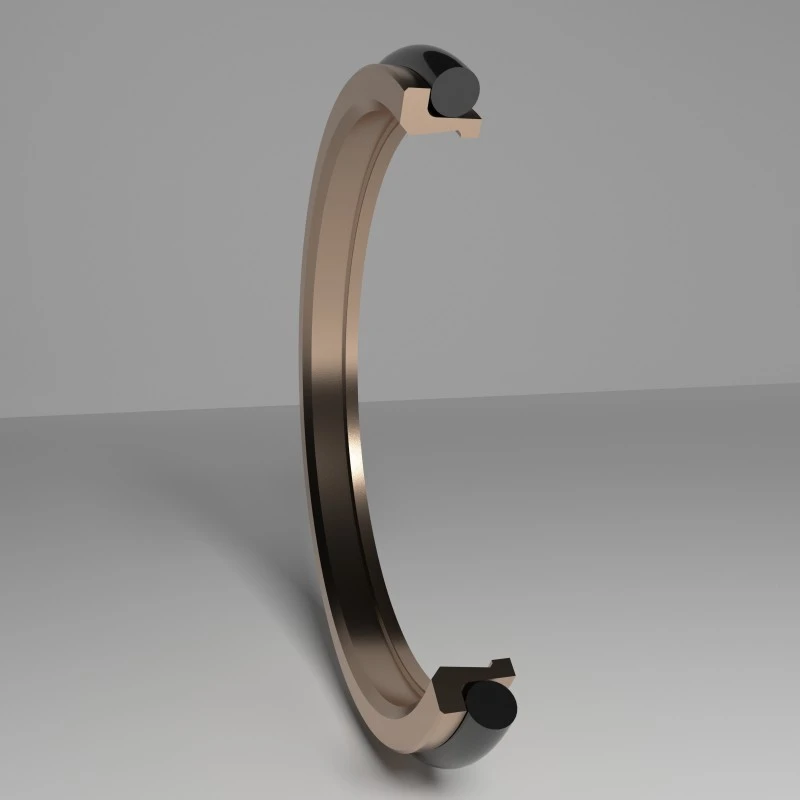

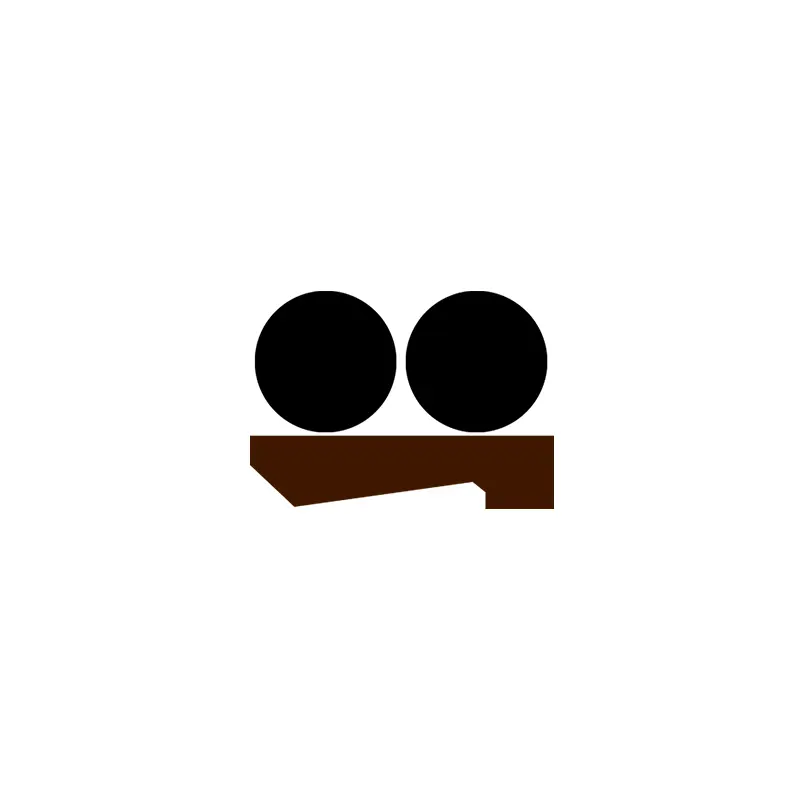

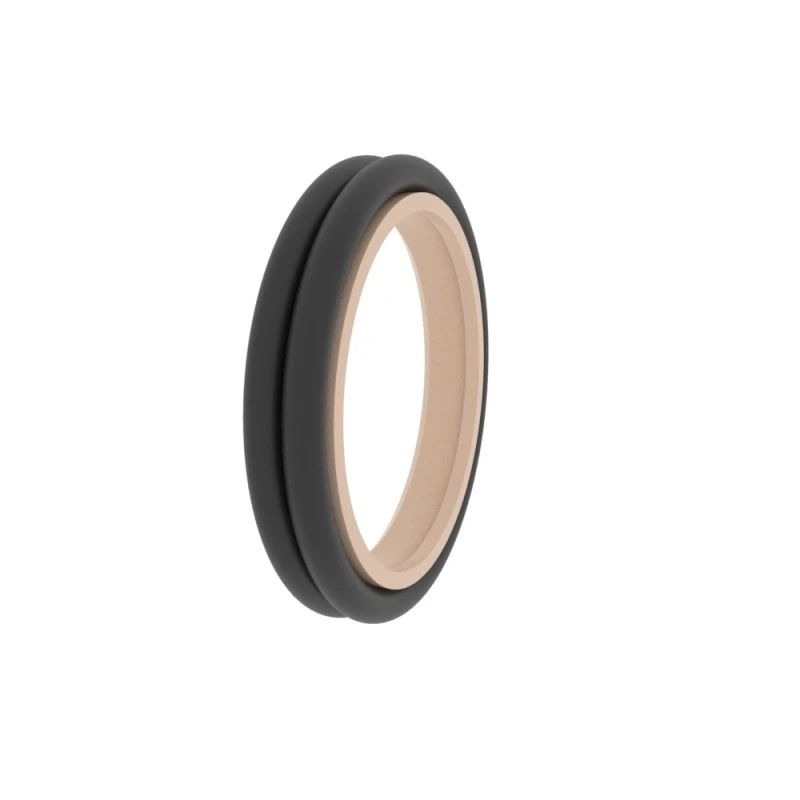

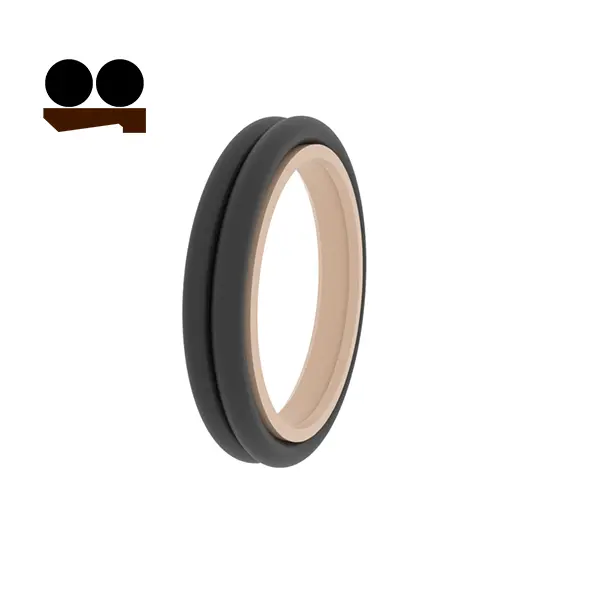

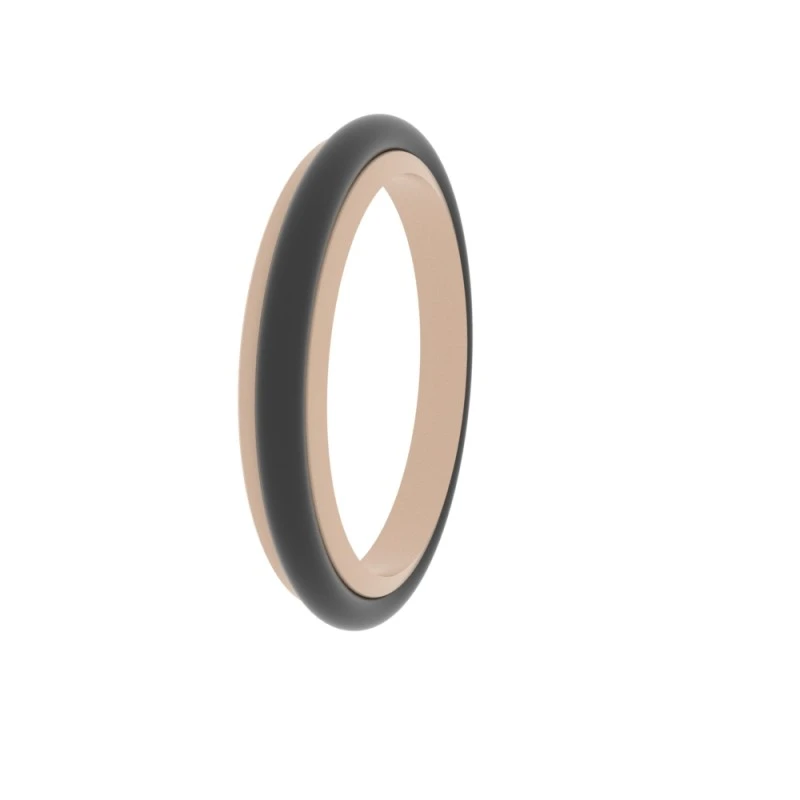

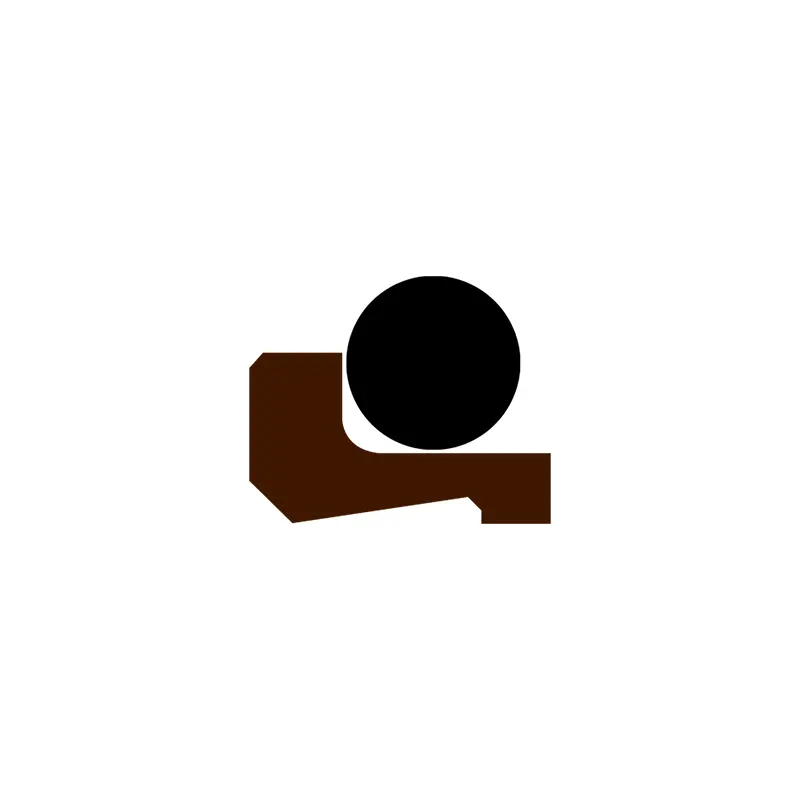

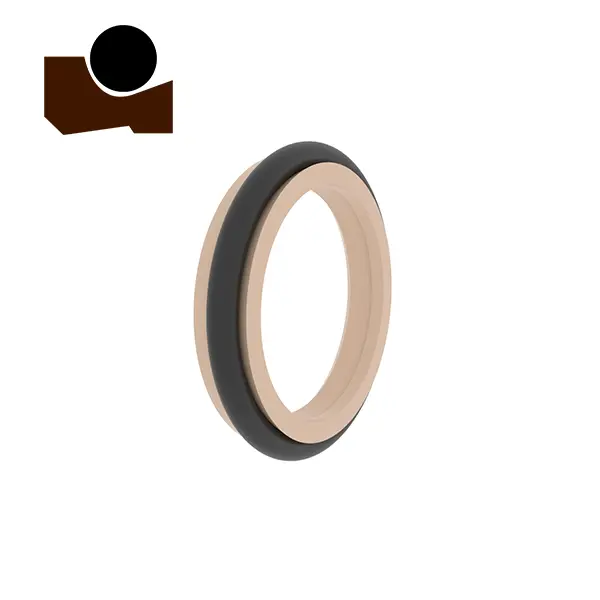

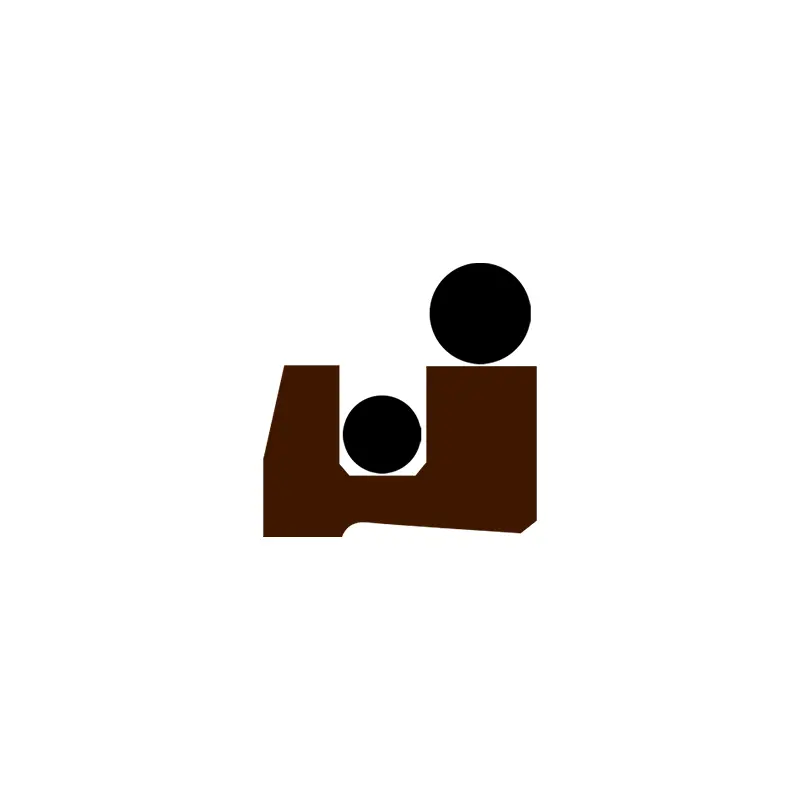

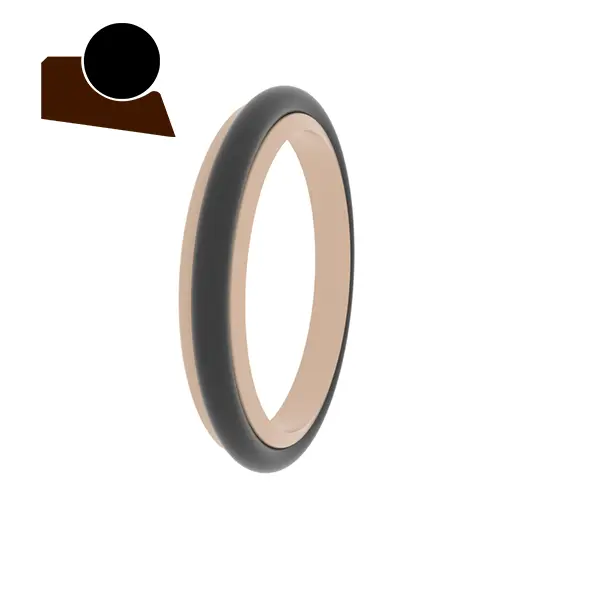

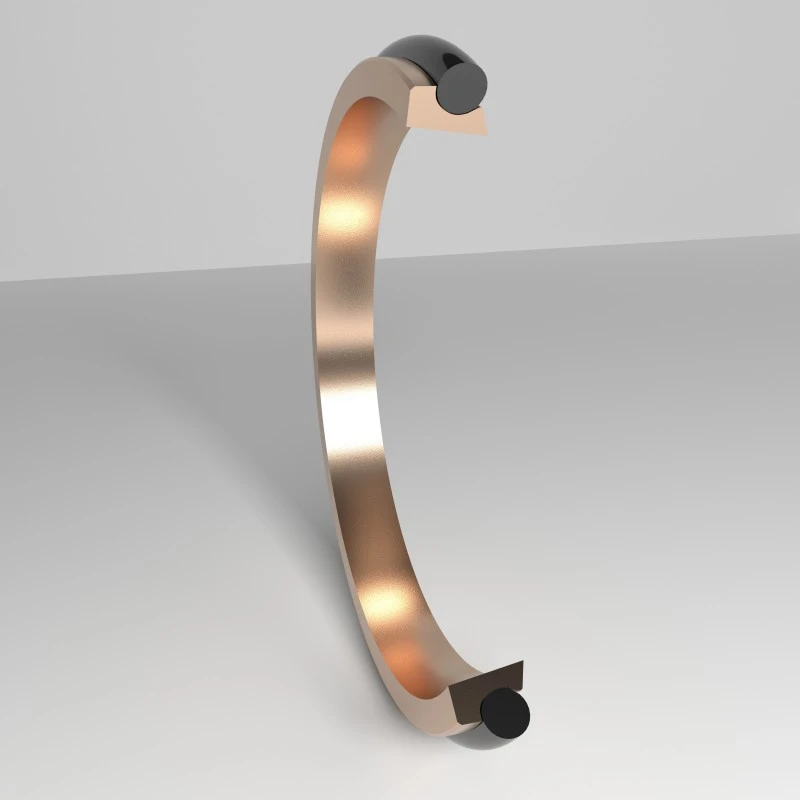

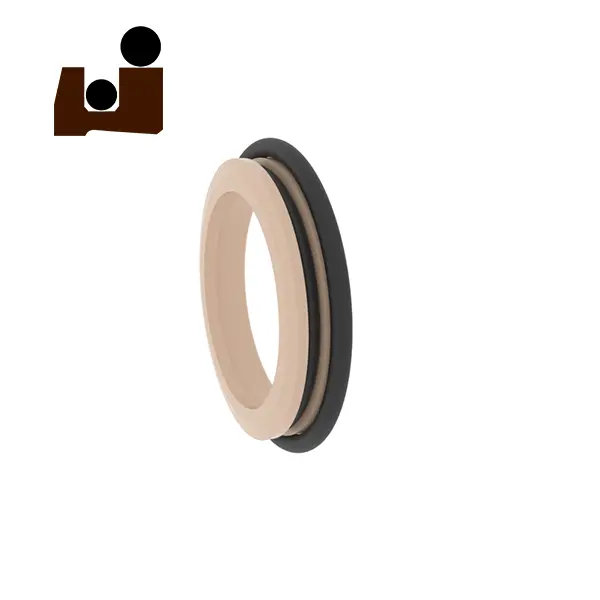

RCA115
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd1 ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
| Povrchová úprava | R TMAX (μm) | RA (μm) |
| Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Drážková spodná časť Drážková strana | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Pomer dĺžky podpory profilu TP | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Príklad
Model: RCA115
Veľkosť drážky/celková výška tesnenia prachu: 100x108,8x6
Materiál: PTFE3+NBR
Typ tesnenia: RCA115, RCA118
Hlavná aplikácia: chemický priemysel, potravinársky priemysel a servo ventily
Výhody: nízky koeficient trenia, bez plazivých, malý inštalačný priestor, dlhý život odolný voči opotrebeniu a vynikajúce schopnosti nastavenia a polohovania počas práce.
Materiál: tetrafluóretylén, guma nitrilu alebo fluór
| Príklady pečate | Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-krúžok | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64,9 |
Φd+6.8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|

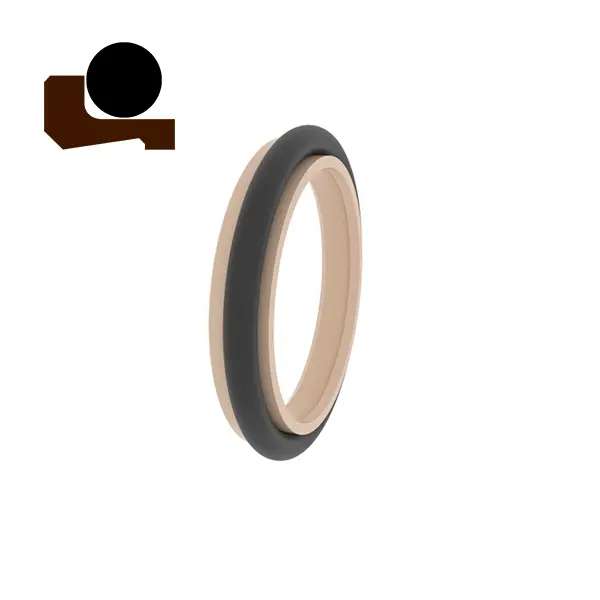

RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥ 150 | Φd+20.0 | 12.0 | D+2,5 | 5 | 8.40 | |||
