Zameriavame sa na diverzifikované potreby v oblasti piestových tesnení a poskytujeme vysokovýkonné roztoky pokrývajúce všetky scenáre hydrauliky a pneumatiky. Naša produktová rada je rozdelená na jednorazové a dvojité pôsobenie ako jadro, ktoré kombinuje inovácie materiálu a štrukturálnu optimalizáciu tak, aby vyhovovala tesniacim výzvam od konvenčného priemyslu po extrémne pracovné podmienky:
1. Vrcholy série tesnení tesnenia piestových tesnení:
Vysoký tlak a anti-extrúzia: séria RCK102/102R/104 je navrhnutá pre vysoký tlak a podporná štruktúra sa posilňuje tak, aby sa prispôsobila veľkým medzerám a úzkym drážkam. RCK109H/120/122 a ďalšie kombinované tesnenia integrujú vodiace krúžky a elastoméry, aby prelomili 35 MPa+ vysoký tlak, najmä vhodný na ťažbu a ťažké stroje.
Dynamická adaptabilita: RCK108/125/138 používa materiál tetrafluóretylénu na dosiahnutie stabilného tesnenia od extrémne nízkej rýchlosti po vysokú rýchlosť (0,01 ~ 5 m/s) a nízke charakteristiky trenia sú vhodné pre chôdzu hydrauliky a presné vstrekovacie zariadenia.
Tolerancia extrémneho prostredia: RCK119/139 je vybavená MANDER Jar a PTFE Materiál, ktorý je odolný proti korózii a odolné voči suchému noseniu. Široký teplotný rozsah -40 ℃ ~ 200 ℃ pokrýva chemické, farmaceutické vysokoteplotné reaktory a potravinové aseptické výrobné línie.
2. Priemyselný dizajn na mieru:
Údržba a úprava: RCK116/216 zjednodušuje proces inštalácie a prispôsobuje sa potrebám opravy starého valca a rýchleho výmeny zariadení na výplň potravín.
Izolácia duálneho média: RCK144/145 má pôvodnú dvojitú štruktúru pery, ktorá môže súčasne utesniť olej/vodu alebo plynové/kvapalné zmiešané médiá, vhodné pre zložité pracovné podmienky.

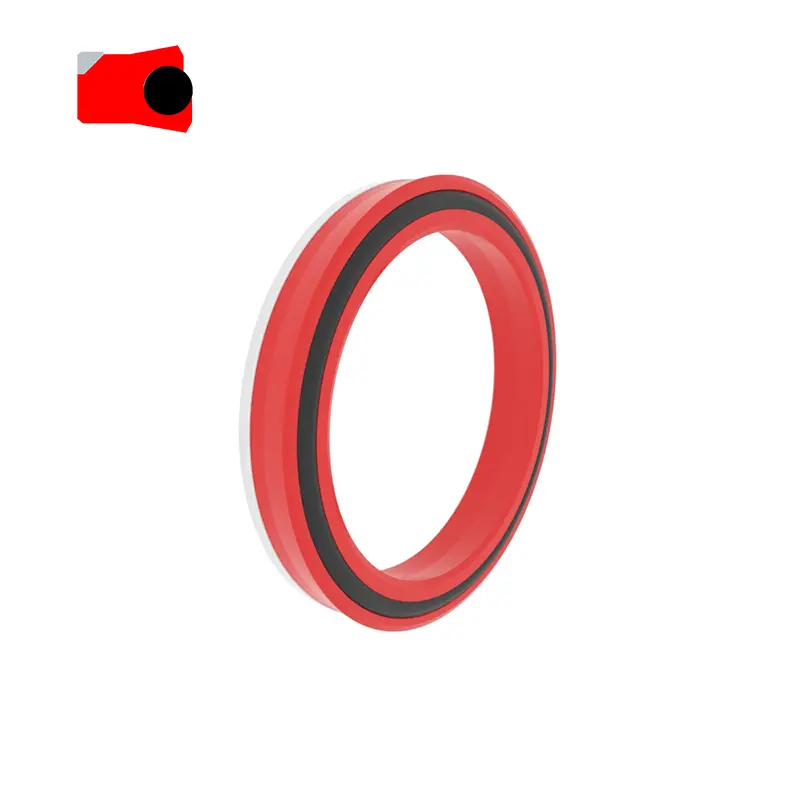

Optimalizácia krátkeho mŕtvice: RCK103/143 zvyšuje stabilitu vkladania prostredníctvom predpätia O-krúžku, aby sa zabránilo riziku úniku hydraulických valcov s krátkym zdvihom.
3. Výhody základnej technológie:
Veda o materiáli: Dizajn skladovania oleja z polyuretánu (RCK205) predlžuje životnosť pneumatiky bez mazania a tetrafluóretylén (RCK108) berie do úvahy rezistenciu na opotrebenie a chemickú odolnosť.

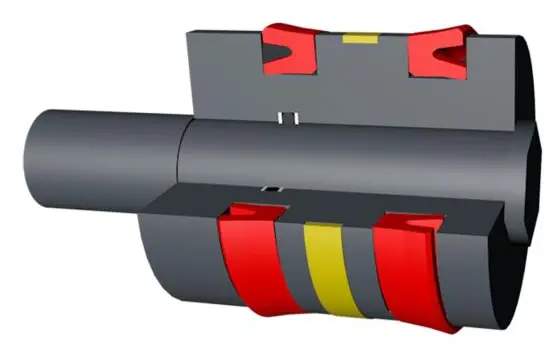

Štrukturálne inovácie: Sprievodné krúžky back-to-back (RCK101), podporný kruhový anti-Twist (RCK120) a ďalšie návrhy zabezpečujú trvanlivosť tuleňov pod vibráciami a excentrickými zaťaženiami.
Zaviazali sme sa poskytovať integrované riešenia „odolné voči tomu, aby sme„ odvetvovali “, pre 20 a viac priemyselné odvetvia, ako sú ťažobné stroje, vstrekovacie zariadenia a zdravotnícke pomôcky, vyvažovanie nákladov a výkonu so štandardizovanými modulmi a prispôsobenými službami, čo zákazníkom pomáha znižovať náklady na údržbu a zlepšiť spoľahlivosť zariadenia.
Funkcie a aplikácie produktu:
Tesnenie tesnenia piestov sú vhodné pre hydraulické valce a valce, štandardné hydraulické valce a chôdza hydraulické stroje. Medzi hlavné aplikácie patrí stavebné stroje, poľnohospodárske stroje, žeriavy a štandardné valce.
Pri použití v chemickom priemysle sa všeobecne používa pre rýchle valce a polohovacie stroje. Môže sa tiež použiť v potravinárskom priemysle, farmaceutickom priemysle a akumulátoroch.
Výhody
Tesnenie tesnenia piestových tesnení sú vložené do drážky stabilne, s dobrým dynamickým a statickým tesniacim výkonom, bez potreby ďalších vodiacich krúžkov, nízkej trenia, žiadneho hydraulického fenoménu tečenia, vysokej odolnosti proti opotrebeniu, dobrým anti-extrúznym výkonom, dobrej tepelnej vodivosti, širokého použiteľného teplotného rozsahu a silného zvyškového spánku oleja za dynamických podmienok.

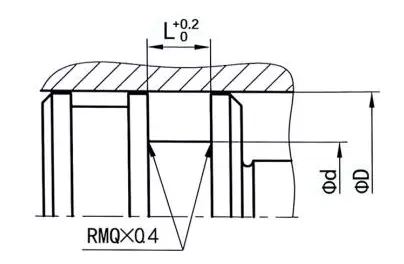

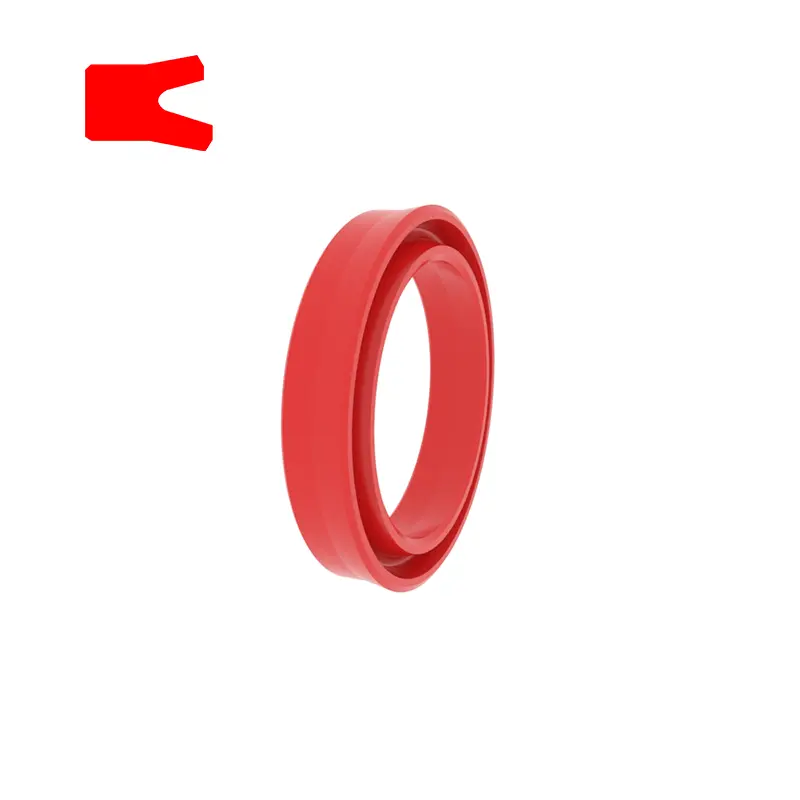

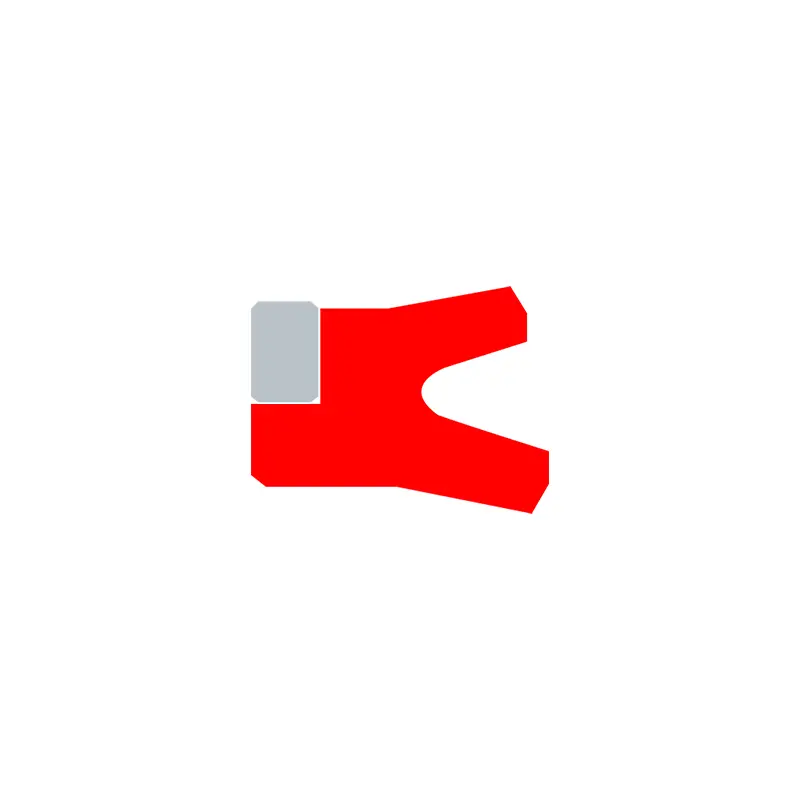

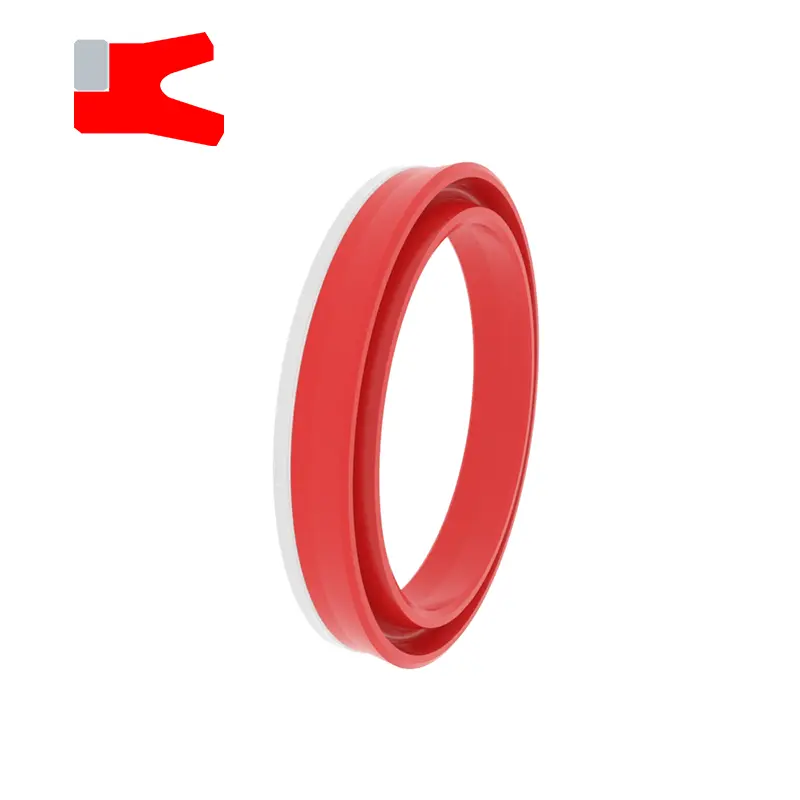

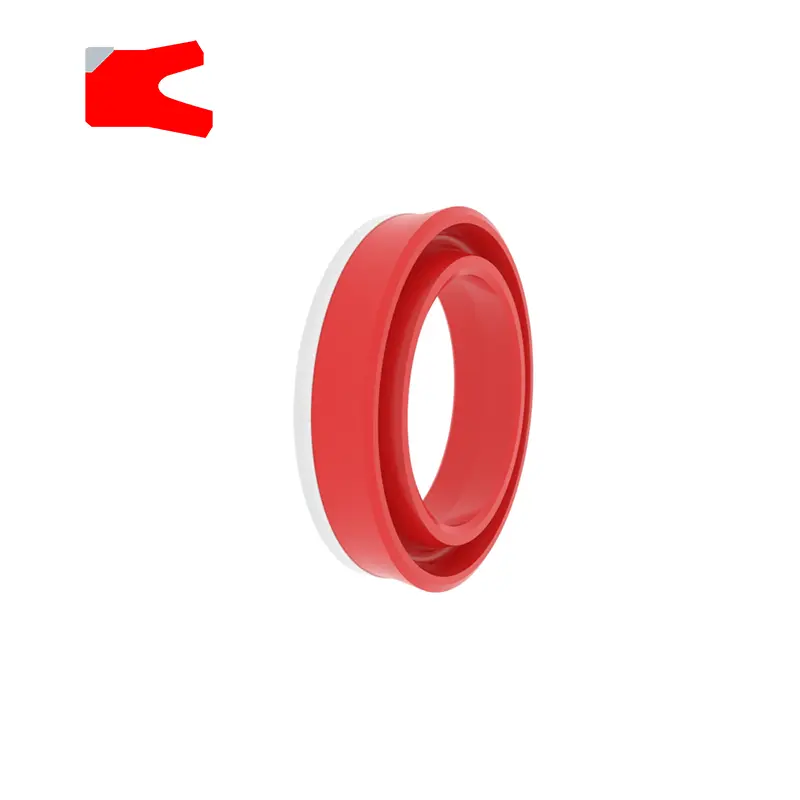

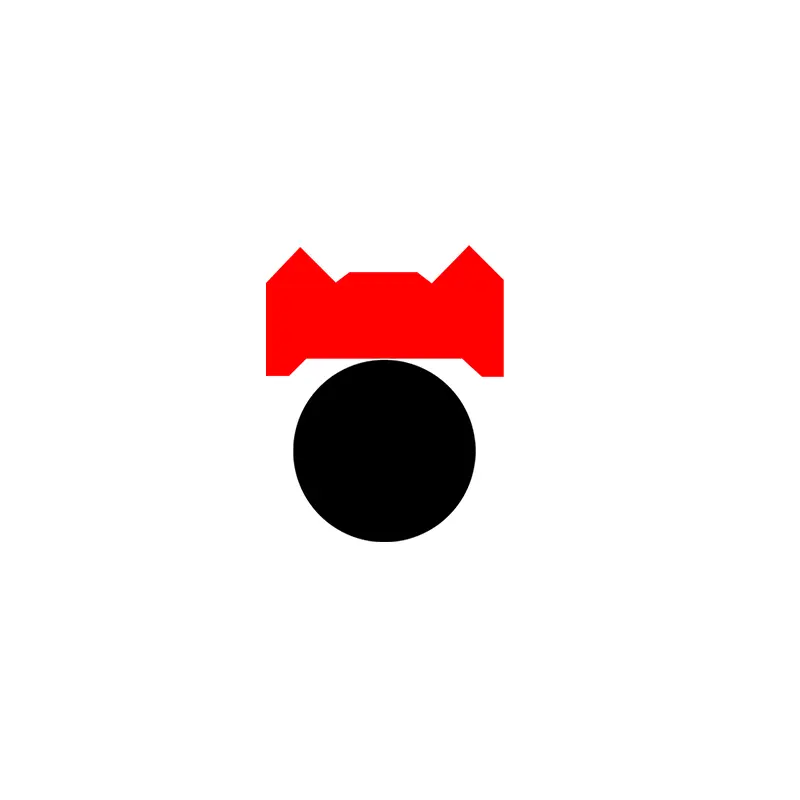

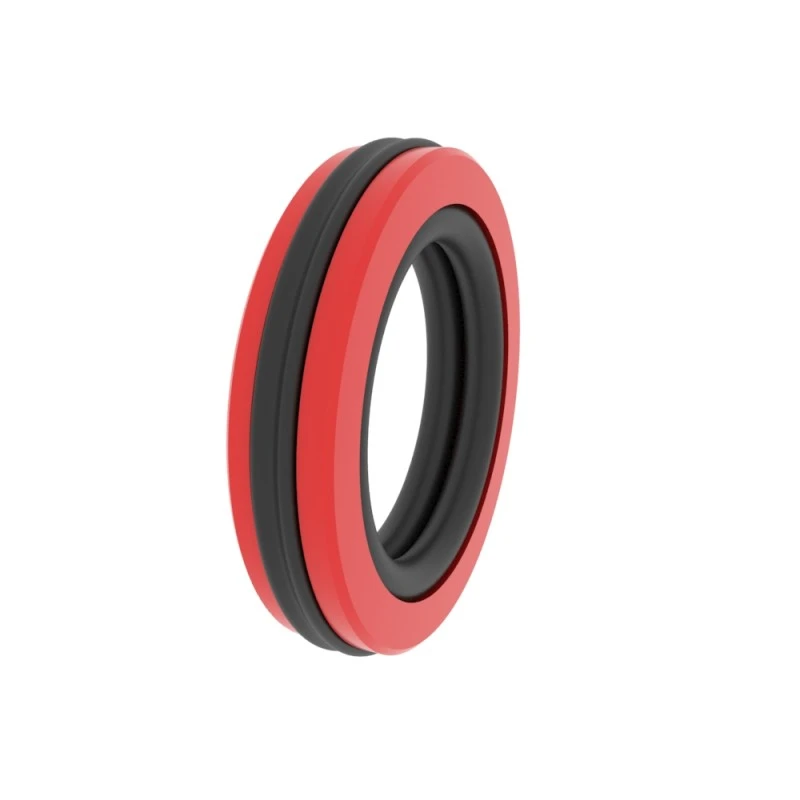

RCK101
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
|
Povrchová úprava |
R TMAX (μm) |
RA (μm) |
|
Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Drážka dna Drážková strana |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Pomer dĺžky podpory profilu TP |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Príklad

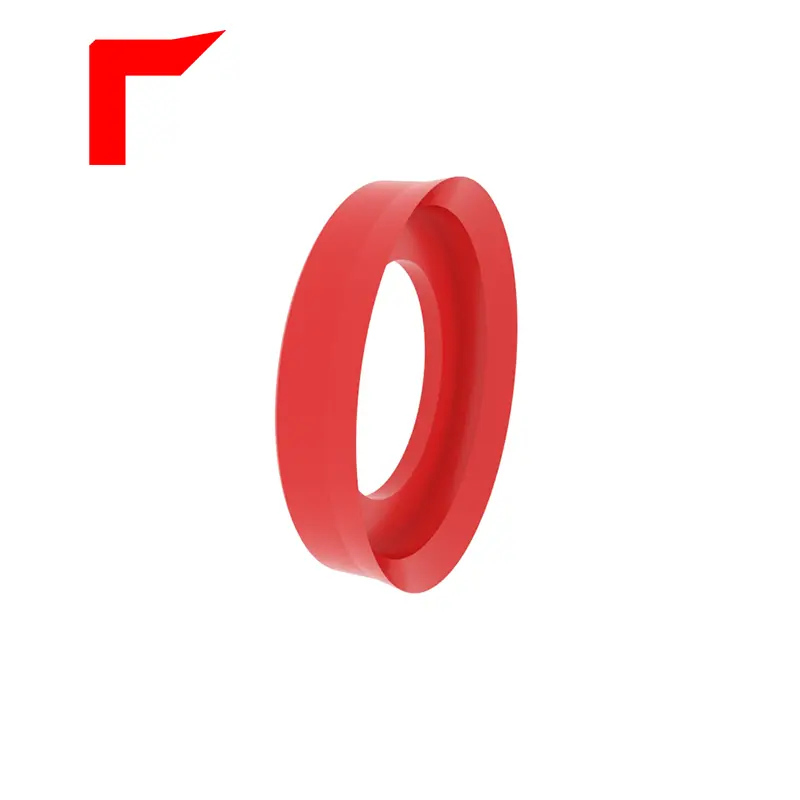

Model: RCK101
Veľkosť drážky: 100x84x10
Materiál: RC-PU-H

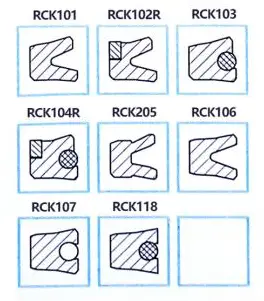

Typ tesnenia: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Hlavná aplikácia: Vhodné pre hydraulické a pneumatické valce
Výhody: Je stabilný, keď je zabudovaný do drážky, má vynikajúci dynamický a statický tesniaci výkon, je použiteľný pre široký rozsah teploty a má silnú zvyškovú schopnosť návratu oleja za dynamických podmienok.
Materiál: polyuretán, guma
|
Príklady pečate |
Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximálna medzera |
|||
|
100 bar |
250bar |
400 -bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

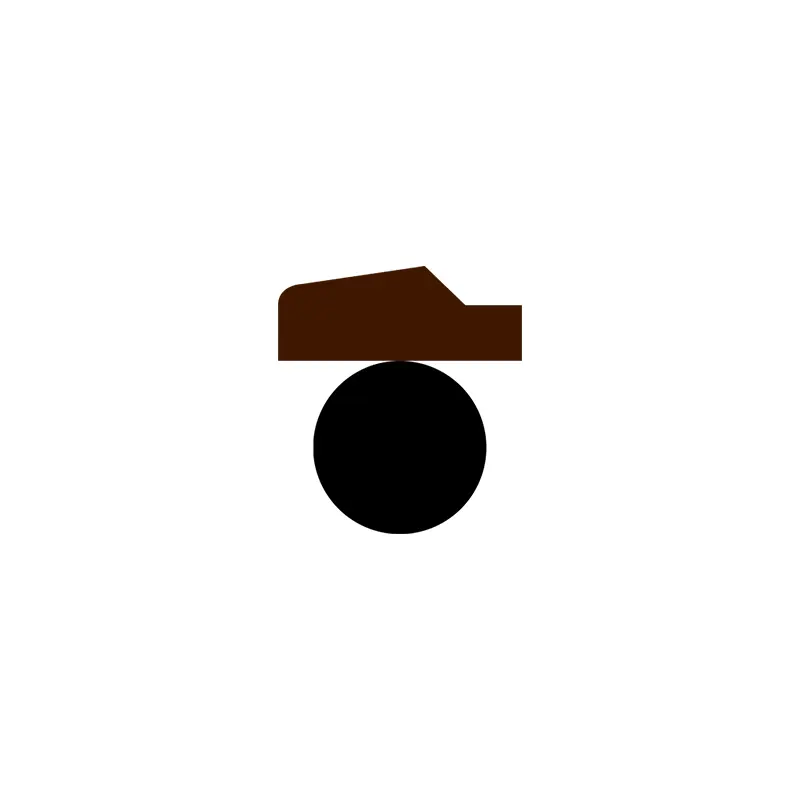

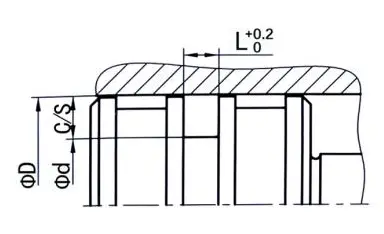

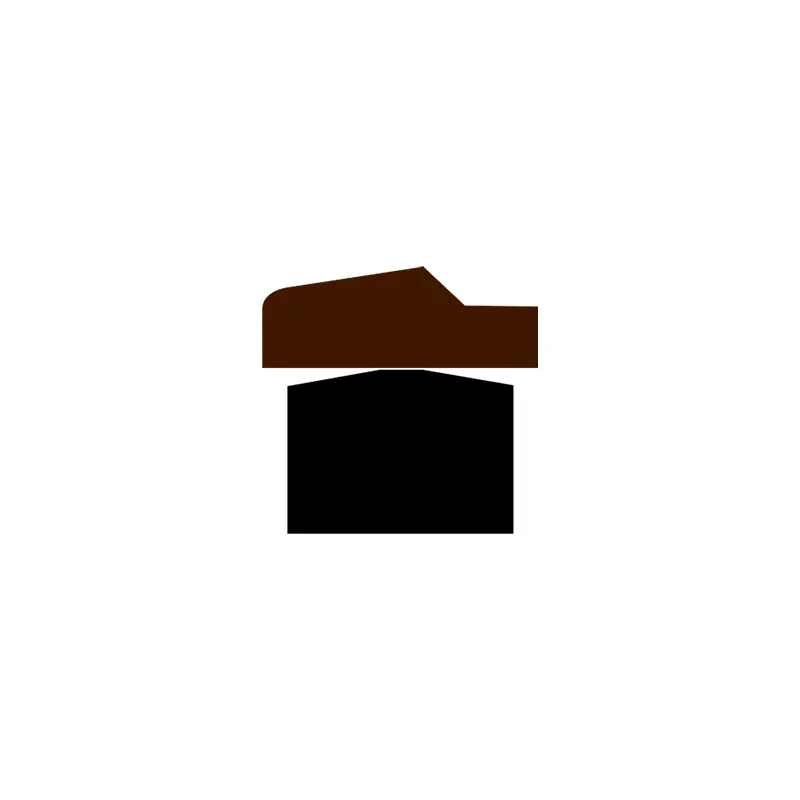

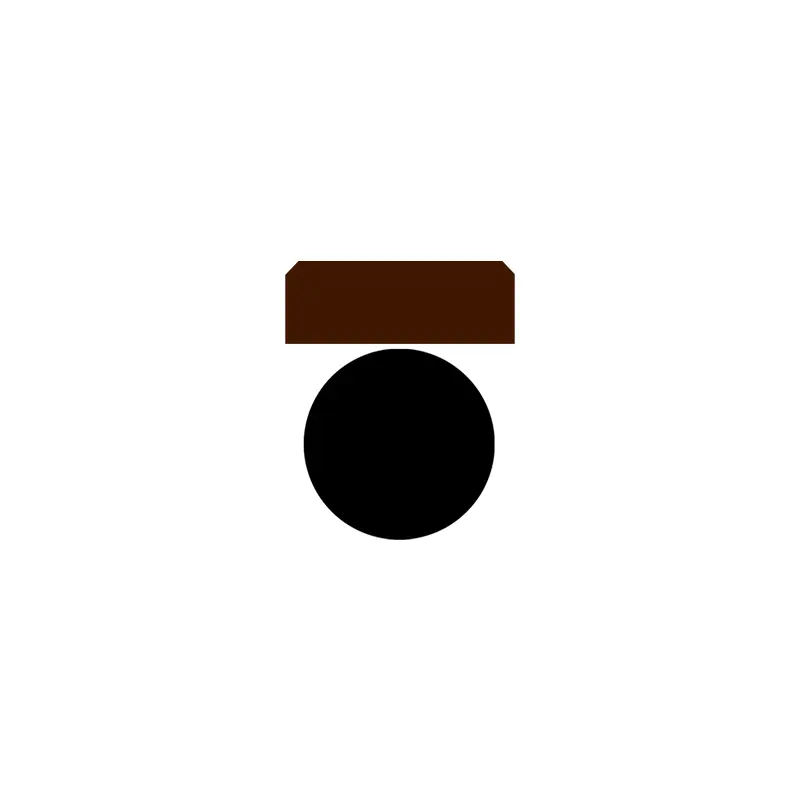

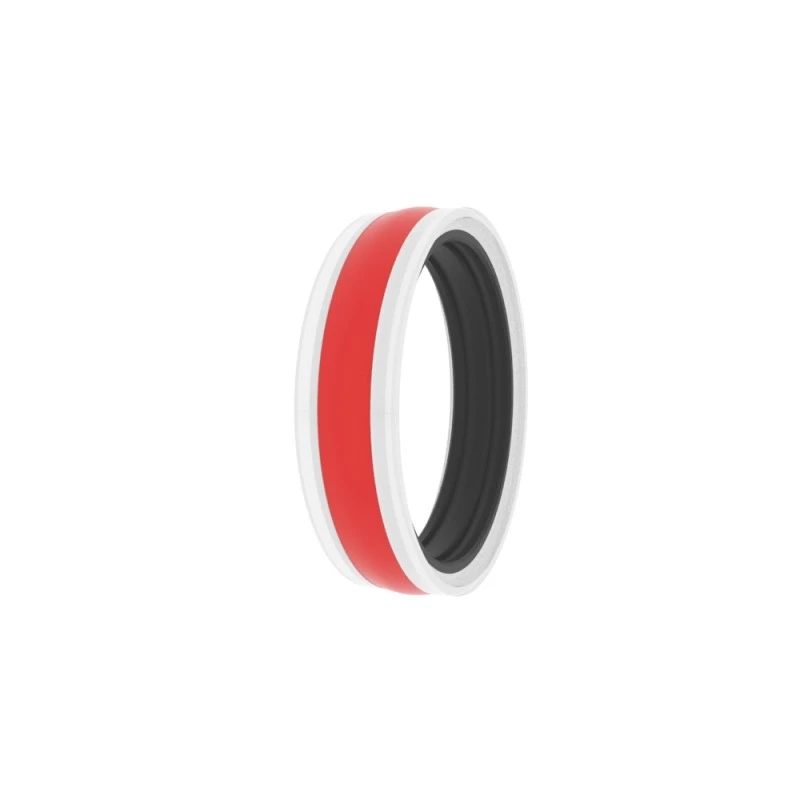

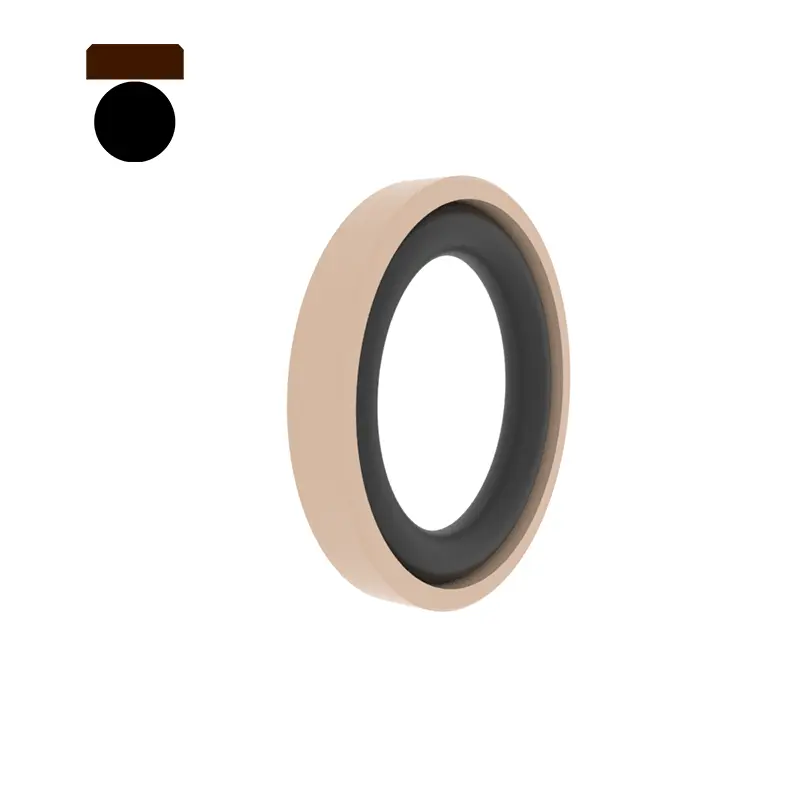

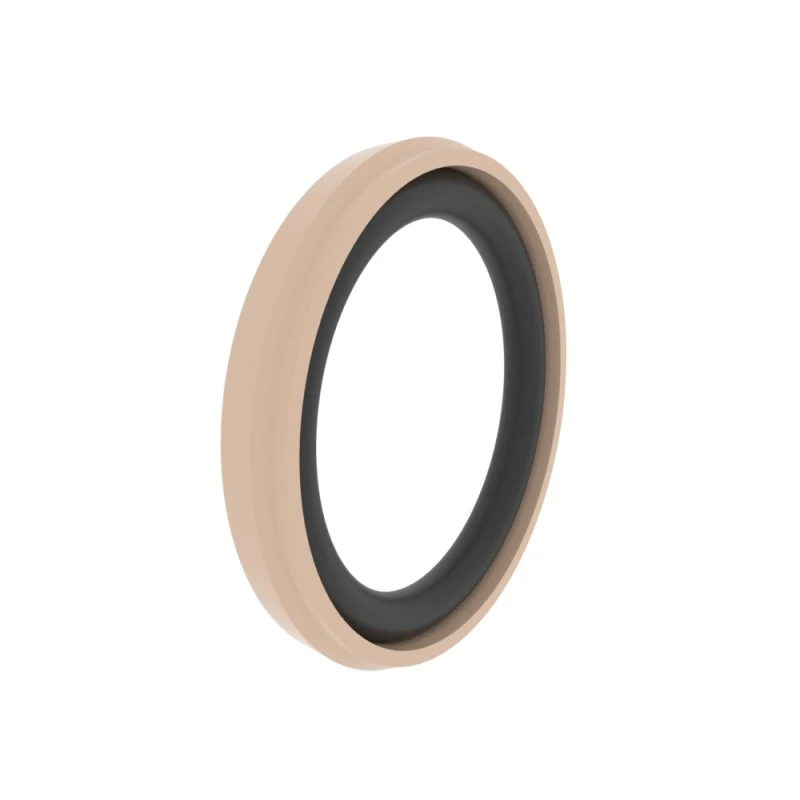

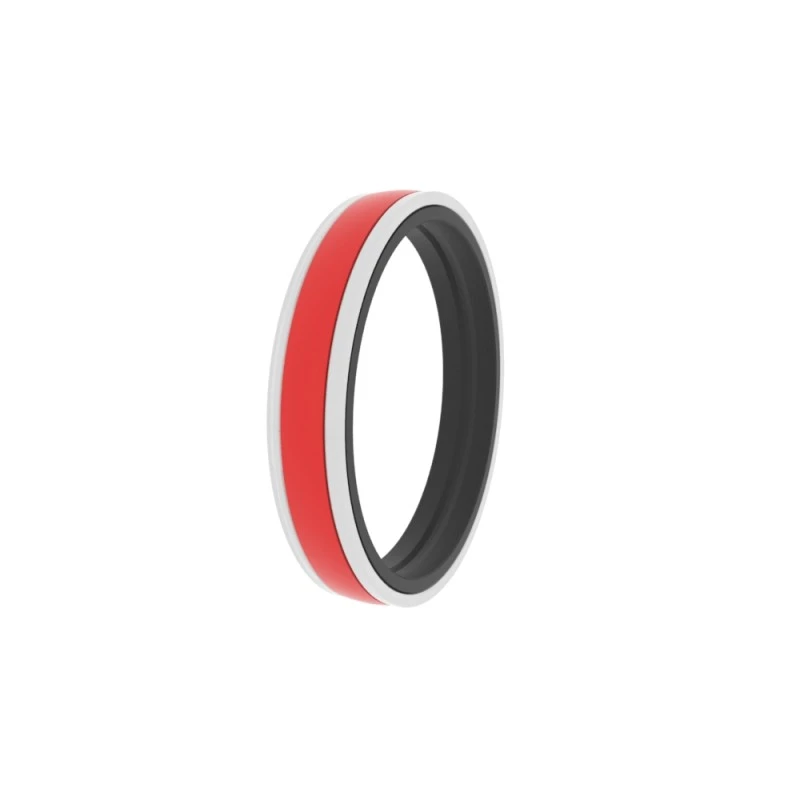

RCK108
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
|
Povrchová úprava |
R TMAX (μm) |
RA (μm) |
|
Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Drážka dna Drážková strana |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Pomer dĺžky podpory profilu TP |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Príklad

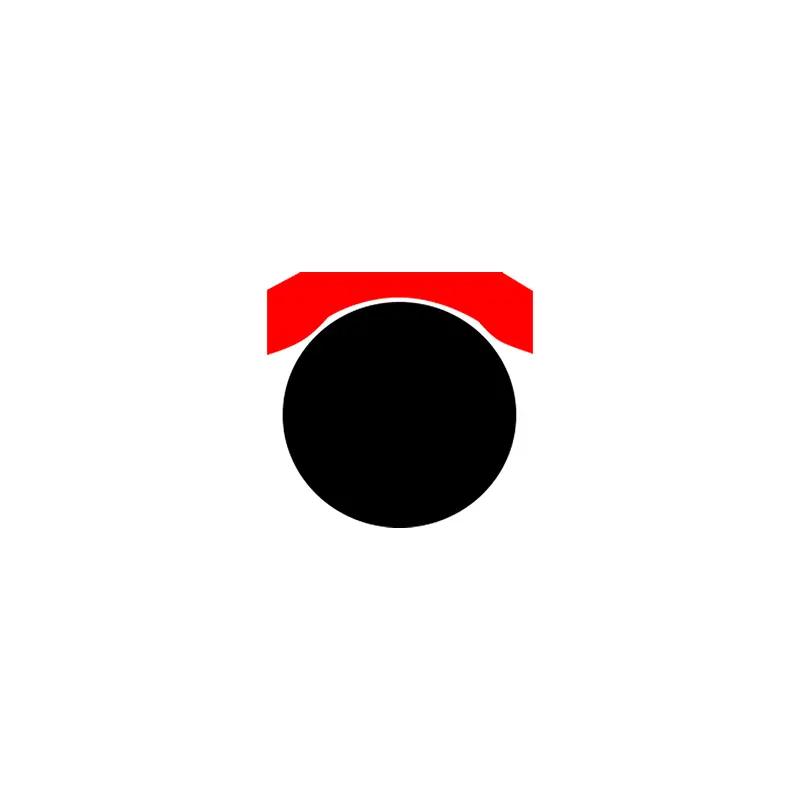

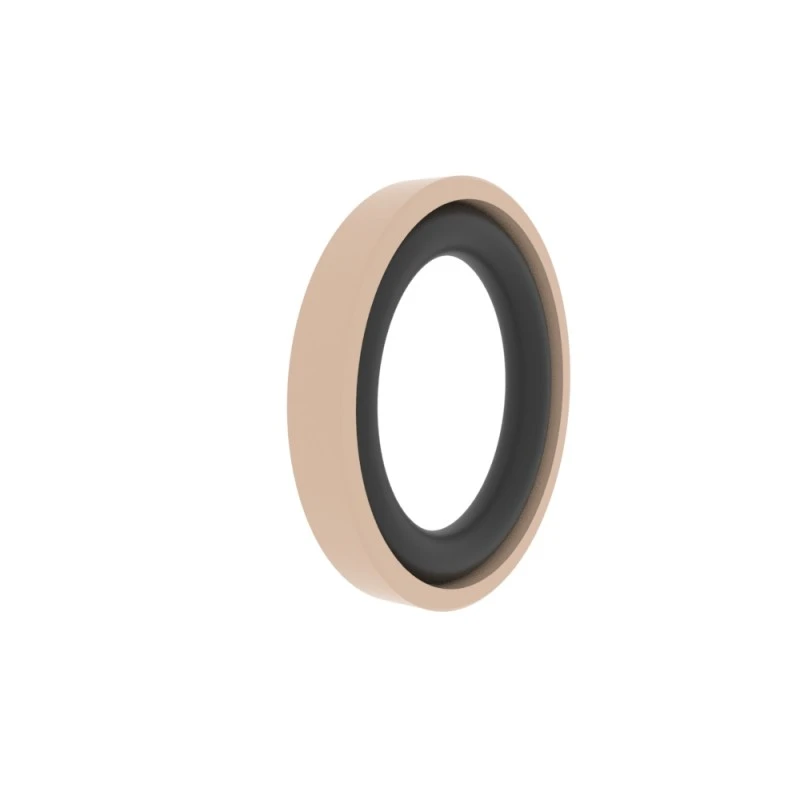

Model: RCK108
Veľkosť drážky: 100x84.5x6.3
Materiál: PTFE3+NBR
Typ tesnenia: RCK108, RCK125, RCK140, RCK238, RCK138
Hlavná aplikácia: Štandardné hydraulické valce a mobilné hydraulické stroje
Výhody: Nízke trenie, žiadne hydraulické tečnie, vysoký odolnosť proti opotrebeniu, dobrý výkon proti extrúzii, dobrá tepelná vodivosť, stabilná vloženie drážky, široký teplotný rozsah.
Materiál: tetrafluóretylén + guma nitrilu alebo guma fluóru, ultra vysoká tvrdosť polyuretán + nitril gumy
|
Príklady pečate |
Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximálna medzera |
|||
|
100 bar |
250bar |
400 -bar |
|||||||
|
8-14,9 |
Φd-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

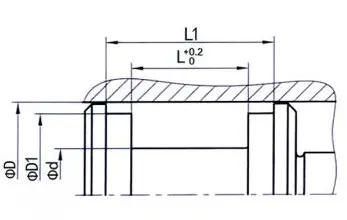

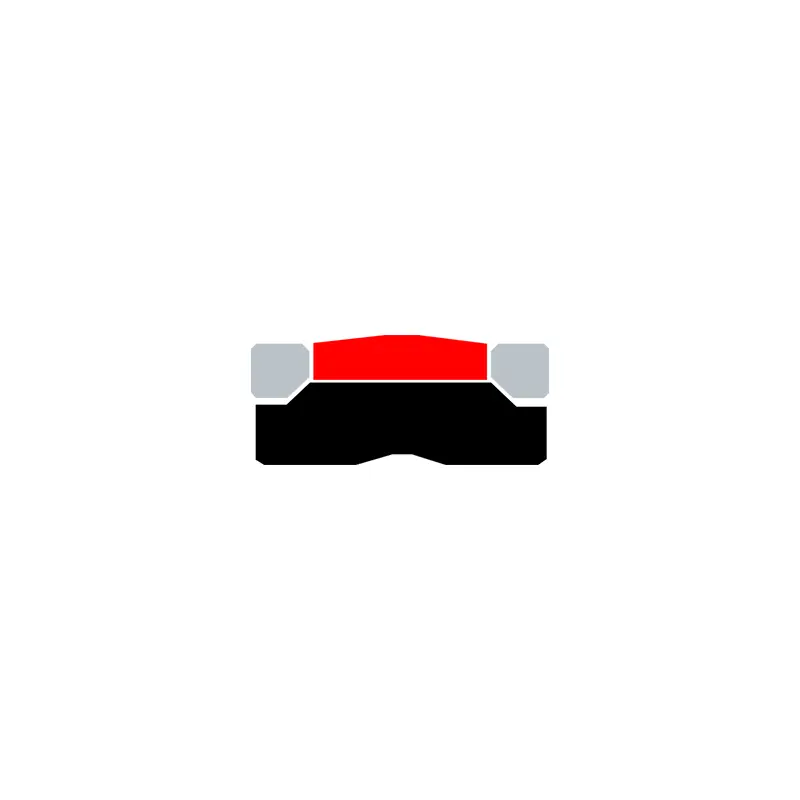

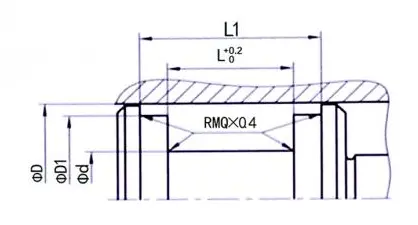

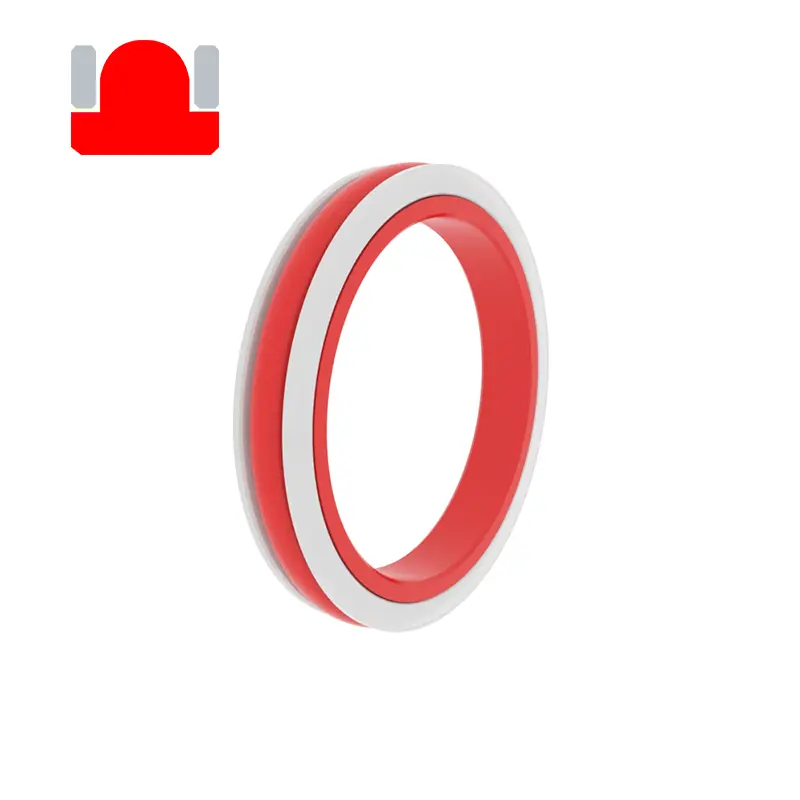

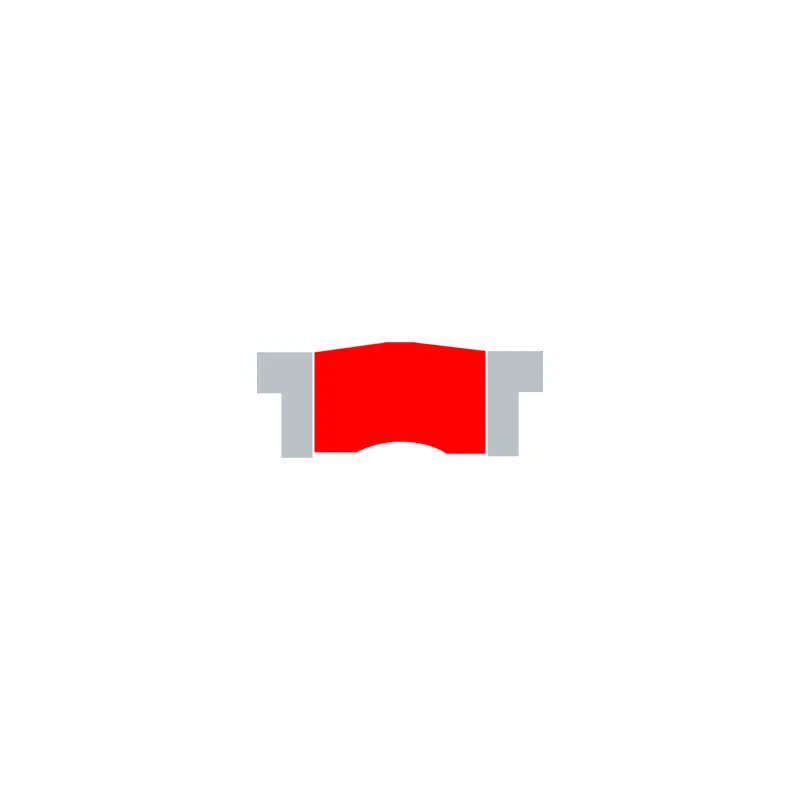

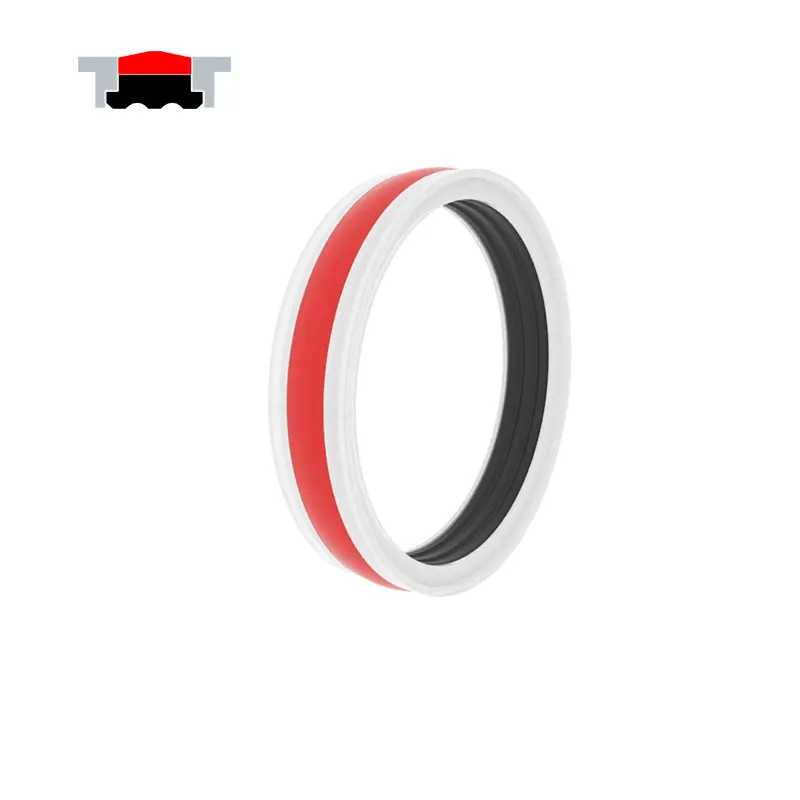

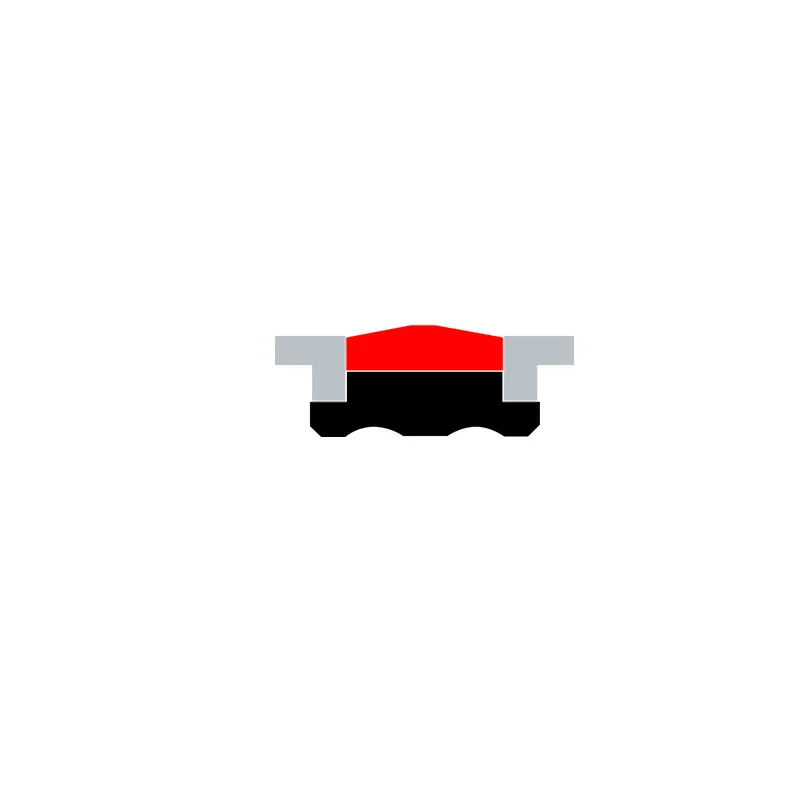

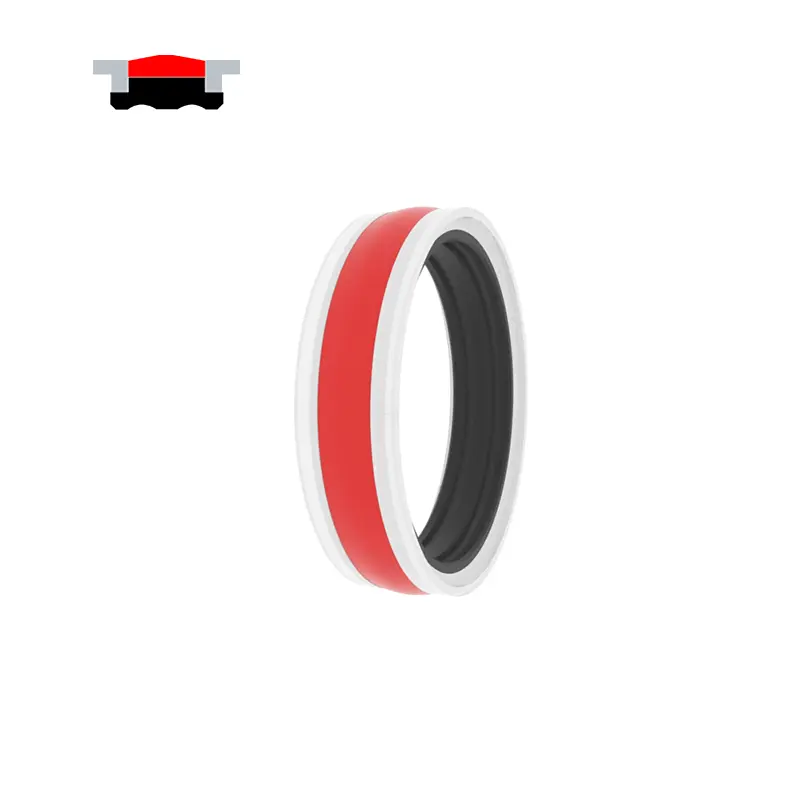

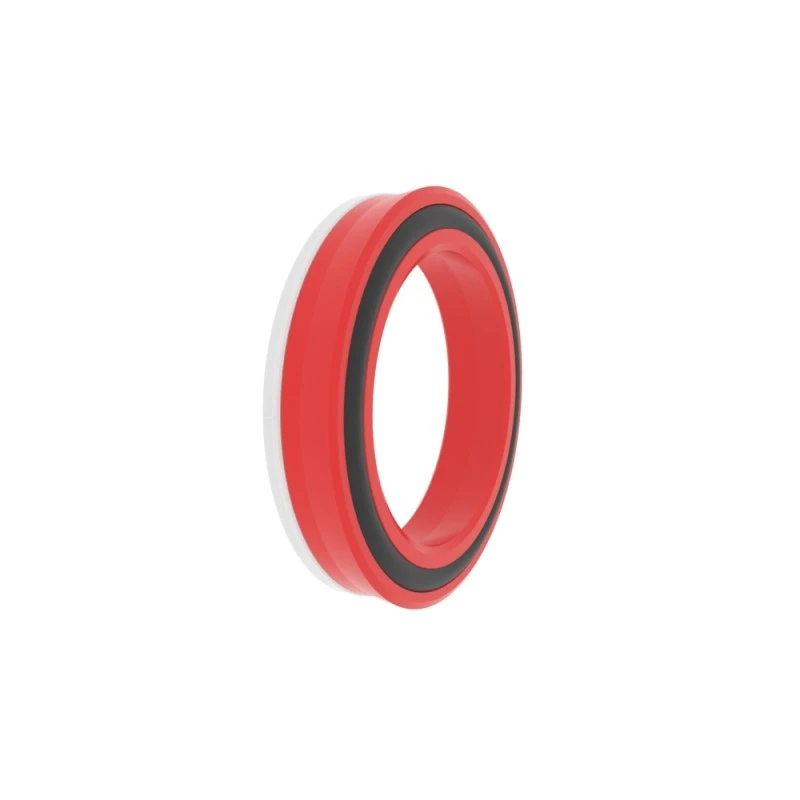

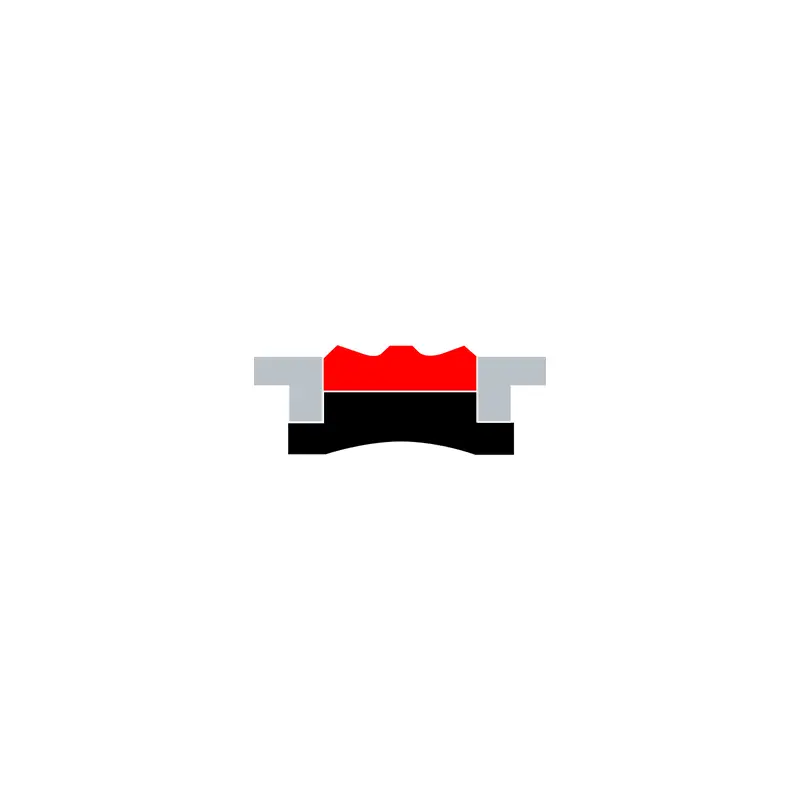

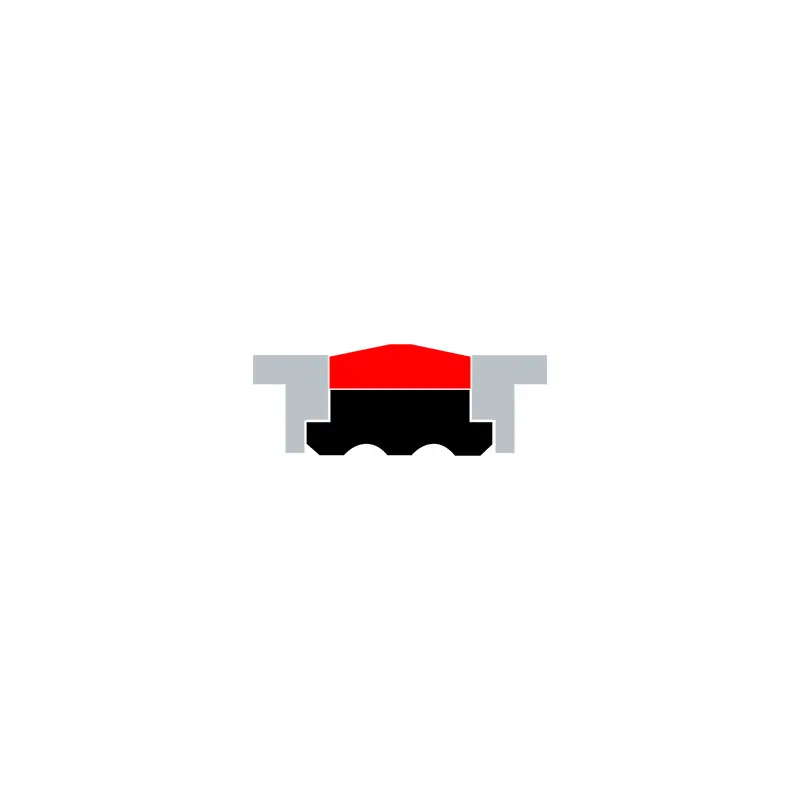

Rck109n
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
Φd1 ...... vnútorný priemer
L ...... šírka drážky
L1 ...... šírka drážky
|
Povrchová úprava |
R TMAX (μm) |
RA (μm) |
|
Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Drážka dna Drážková strana |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Pomer dĺžky podpory profilu TP |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Príklad

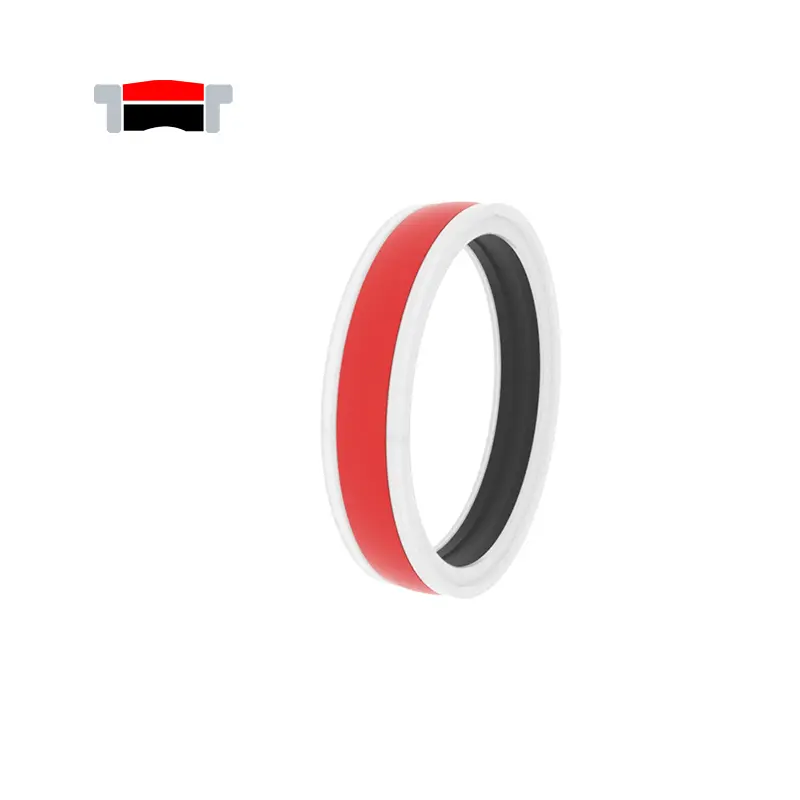

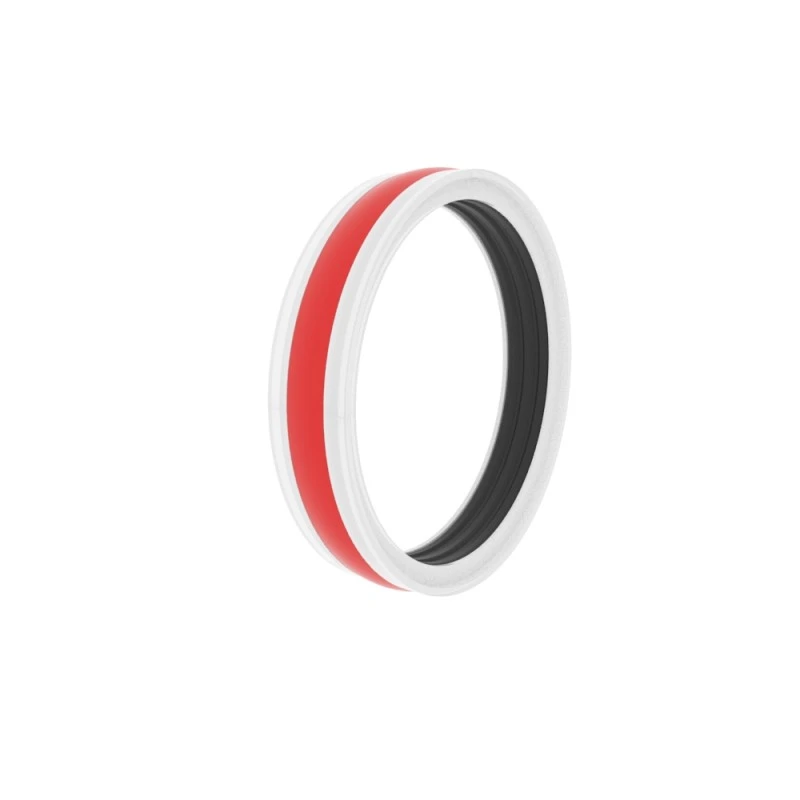

Model: RCK109N
Veľkosť drážky: 100x80x95x25/36
Materiál: RC-PU-H+NBR+POM
Typ tesnenia: RCK109, RCK117
Hlavná aplikácia: stavebné stroje, poľnohospodárske stroje, žeriavy, štandardné valce
Výhody: Vynikajúce statické a dynamické tesnenie, bez potreby ďalších vodiacich krúžkov, anti-extrúzne, anti-distoringová štruktúra, vhodné pre pracovné podmienky so rýchlymi zmenami tlaku.
Materiál: polyuretán, guma, polyuretán, tetrafluóretylén
|
Príklady pečate |
Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44,9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

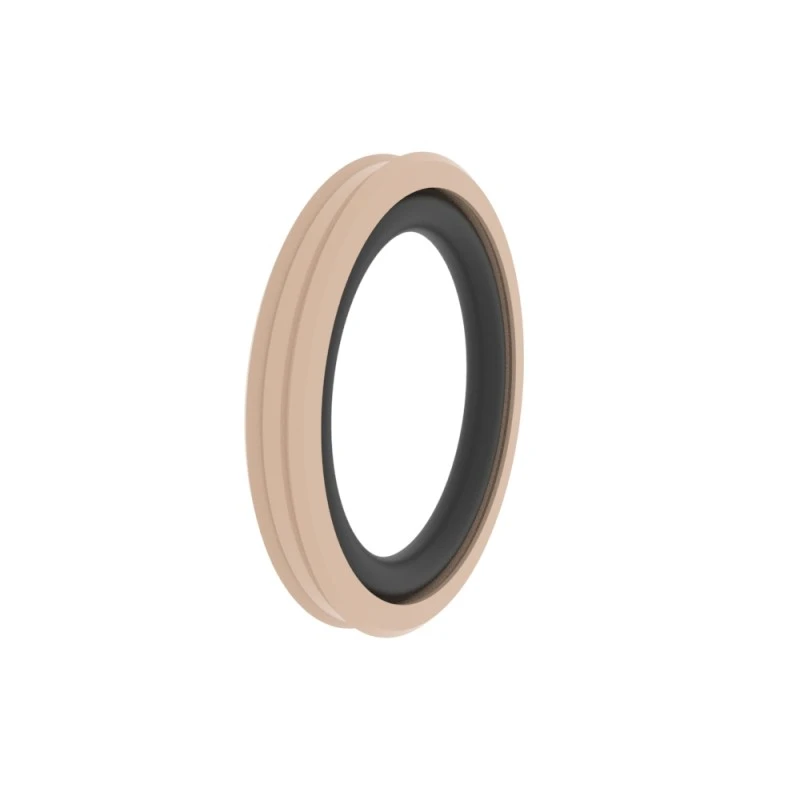

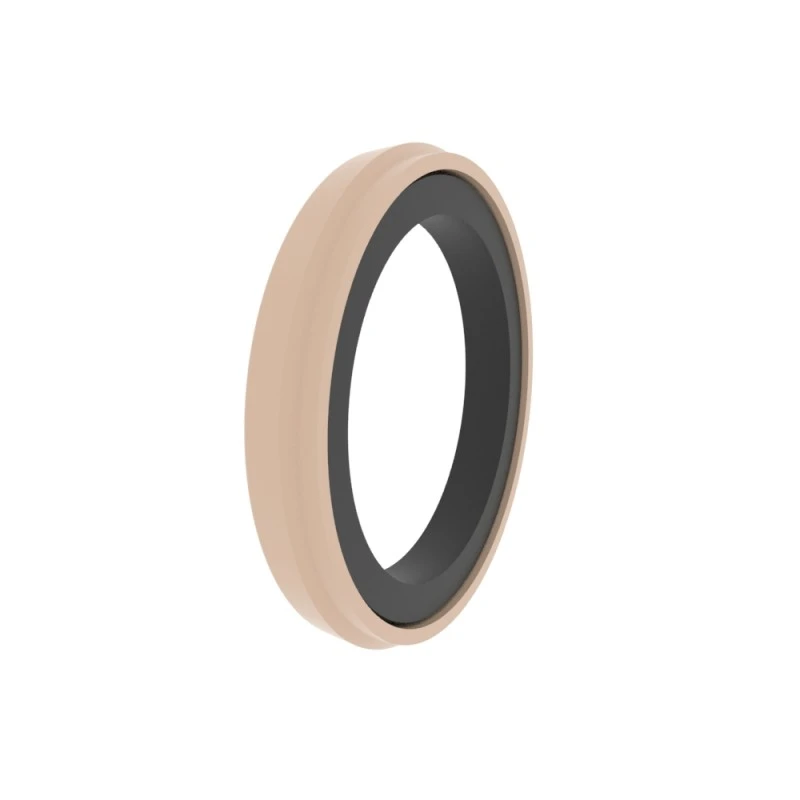

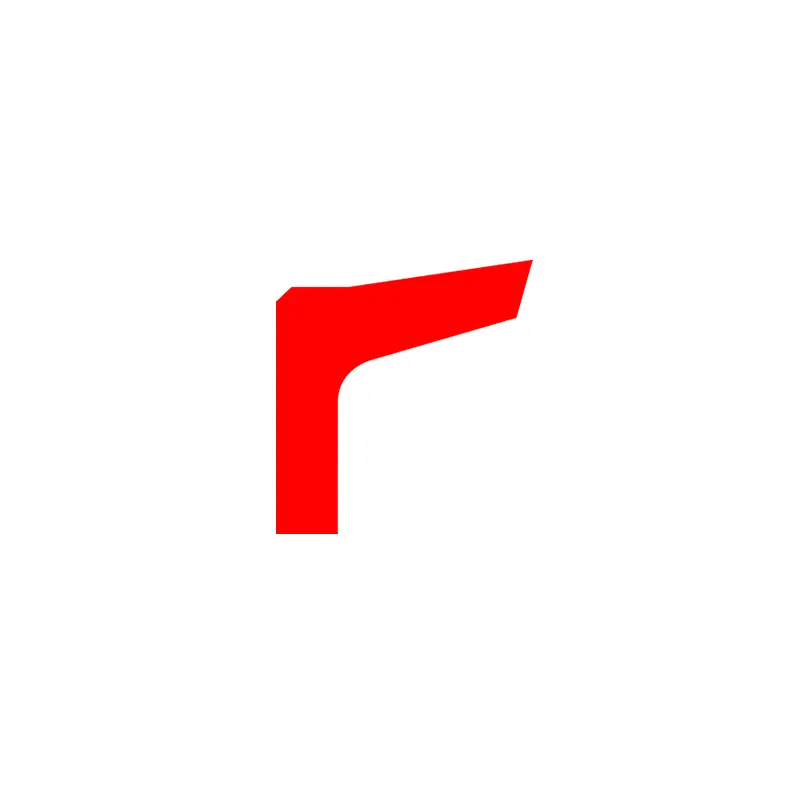

Rck119
Veľkosť objednávky
Φd ...... Vonkajší priemer
Φd ...... vnútorný priemer
L ...... šírka drážky
|
Povrchová úprava |
R TMAX (μm) |
RA (μm) |
|
Posuvný povrch zodpovedajúci gumové/polyuretánové tesnenia Posuvné tesnenia PTFE zhodné s povrchom |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Drážka dna Drážková strana |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Pomer dĺžky podpory profilu TP |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Príklad
Model: RCK119
Veľkosť drážky: 100x90,6x7.1
Materiál: PTFE4 + V
Typ tesnenia: RCK119
Hlavná aplikácia: chemický priemysel, rýchle valce a polohovacie stroje, potravinársky priemysel, farmaceutický priemysel, akumulátory.
Výhody: odolné voči vysokým teplotám a rôznym chemickým médiám, nízkym koeficientom trenia, bez tečenia, dobrých charakteristík suchého trenia, nízkymi statickými a dynamickými hodnotami trenia.
Materiál: PTFE+Leaf Spring
|
Príklady pečate |

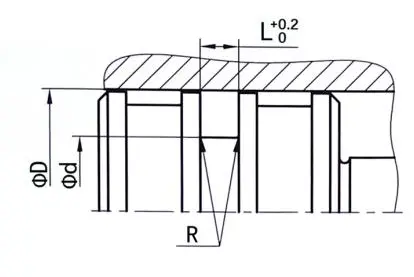

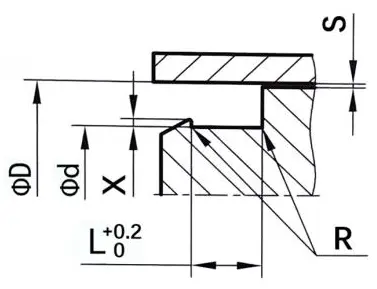

Nasledujú štandardné rozmery drážok (je možné vyrobiť prachové tesnenia akejkoľvek veľkosti v rozsahu veľkosti) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximálne medzery s vytláčaním |
|||
|
100 bar |
250bar |
400 -bar |
||||||||
|
14-24.9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-9.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
