Náš vodiaci krúžok na odbočky sa široko používa v hydraulických valcoch, v pneumatických systémoch, priemyselných strojoch a ďalších poliach. Môžeme poskytnúť prispôsobené riešenia podľa potrieb zákazníka, aby sme pomohli zlepšiť efektívnosť prevádzky zariadenia a spoľahlivosť tesnenia. Podľa rôznych charakteristík sme rozdelili vodiaci krúžok tesnenia na rôzne série modelov.

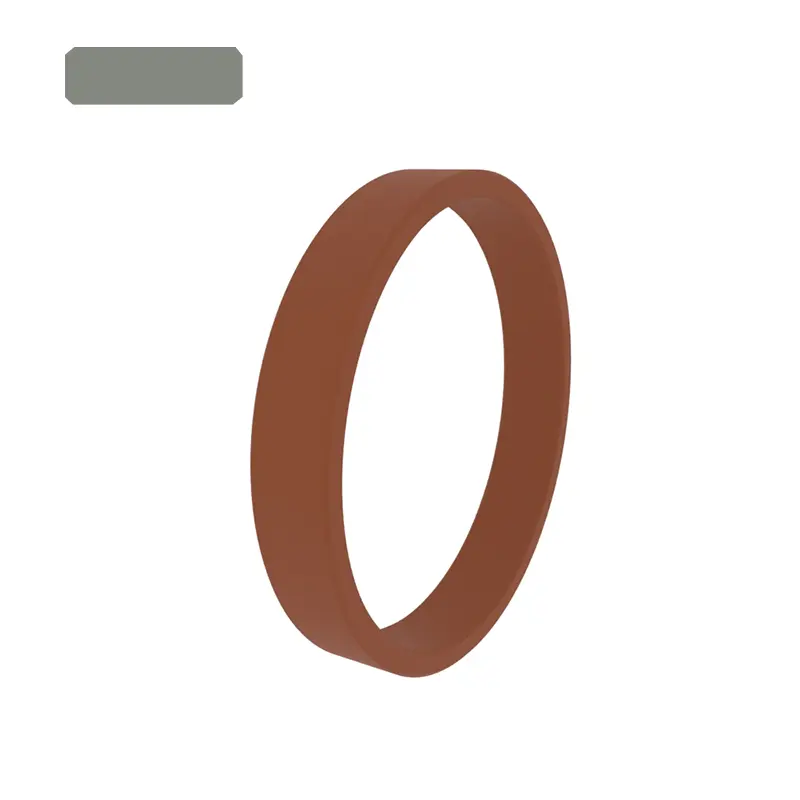

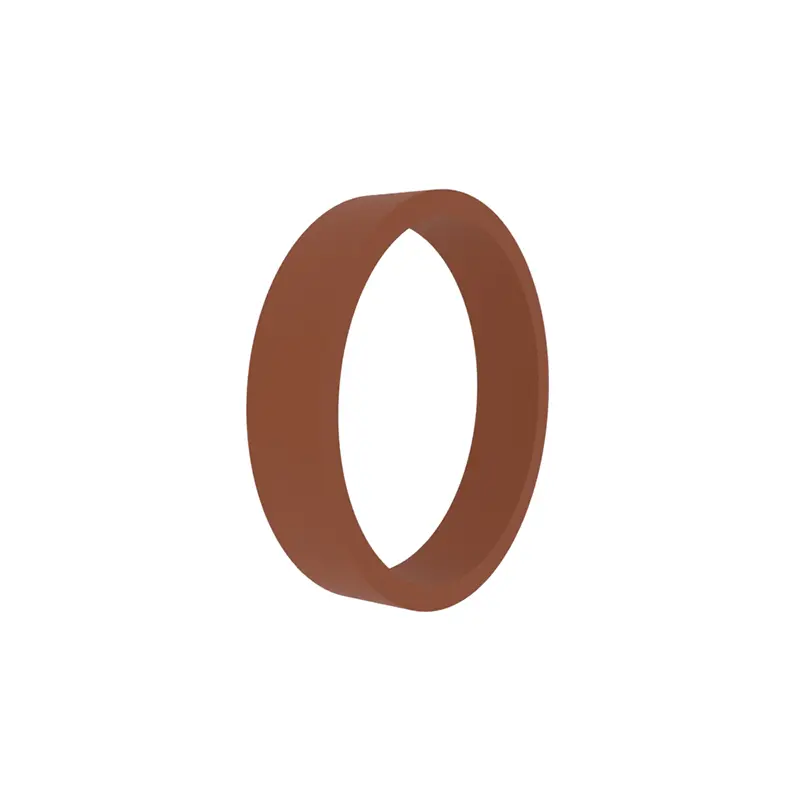

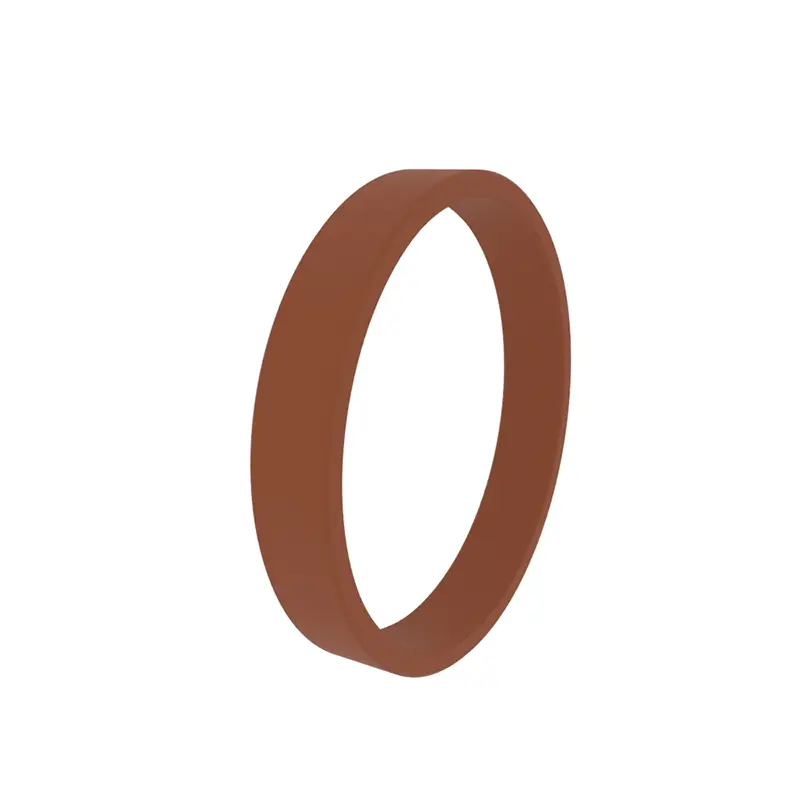

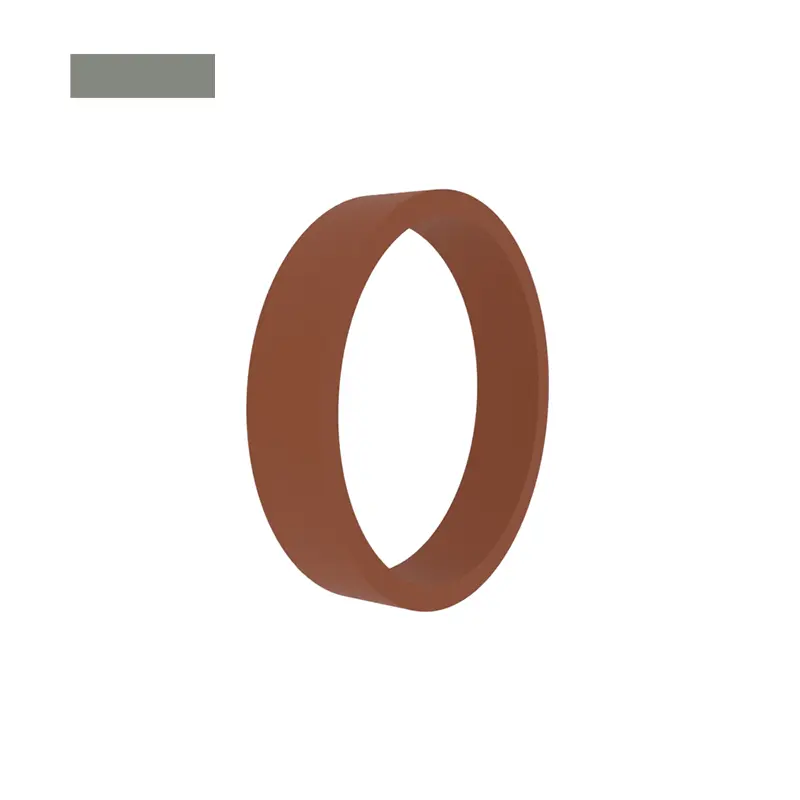

RCF101, RCF102, RCFB102 Štandardné vodiace krúžky sú vhodné pre vodiče piestov a piestových tyčí valcov. Väčšina z nich musí byť otvorená a inštalovaná v uzavretých drážkách, alebo ich môže byť otvorená.

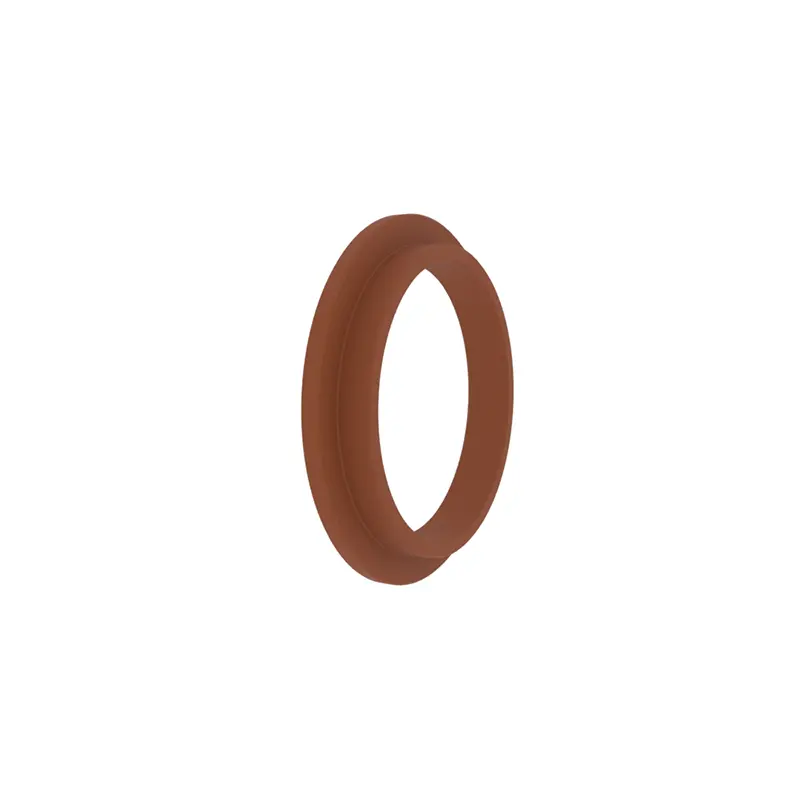

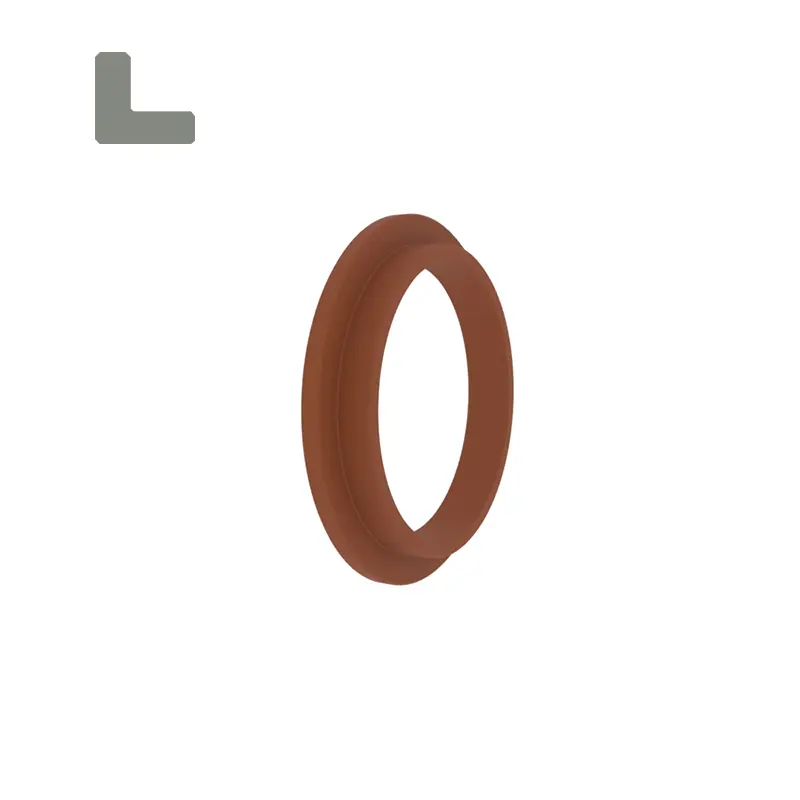

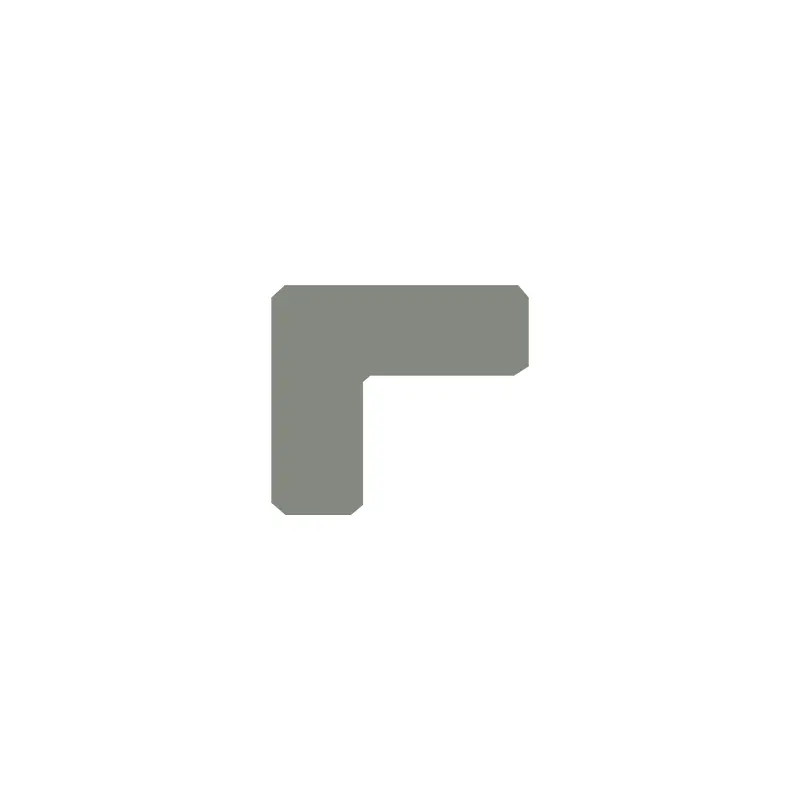

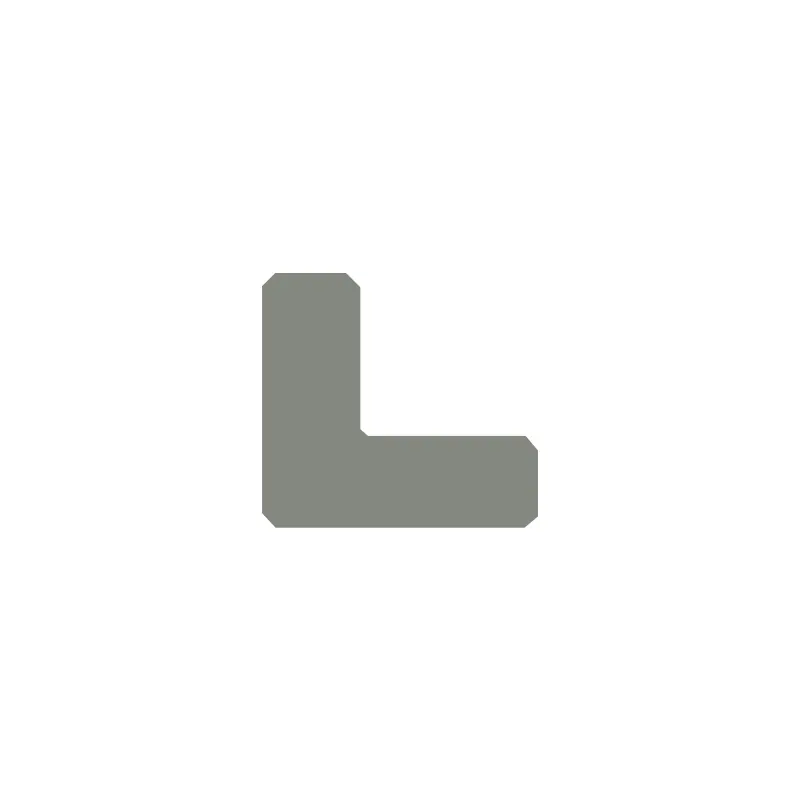

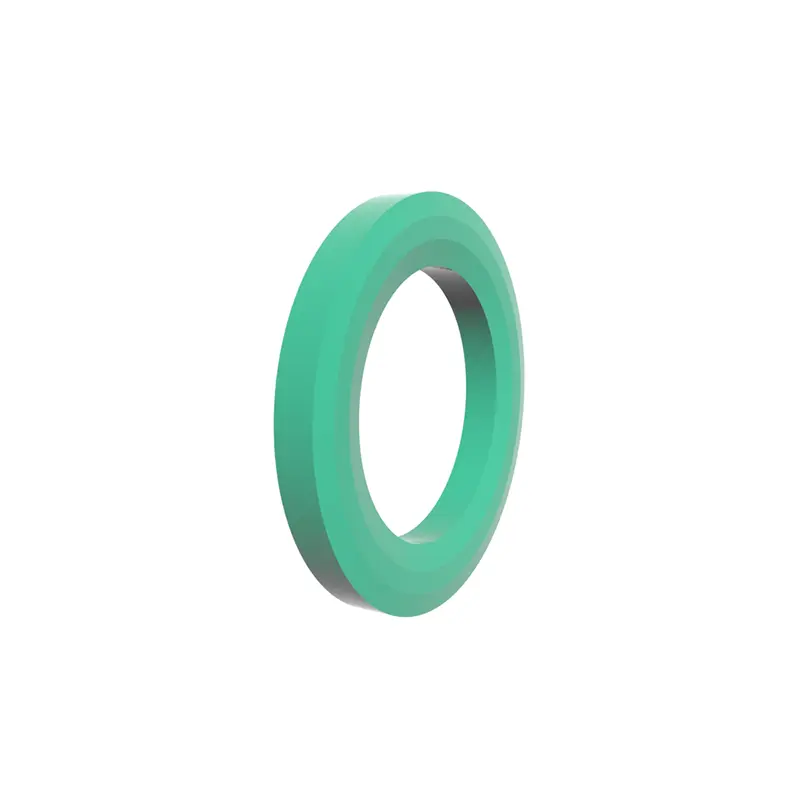

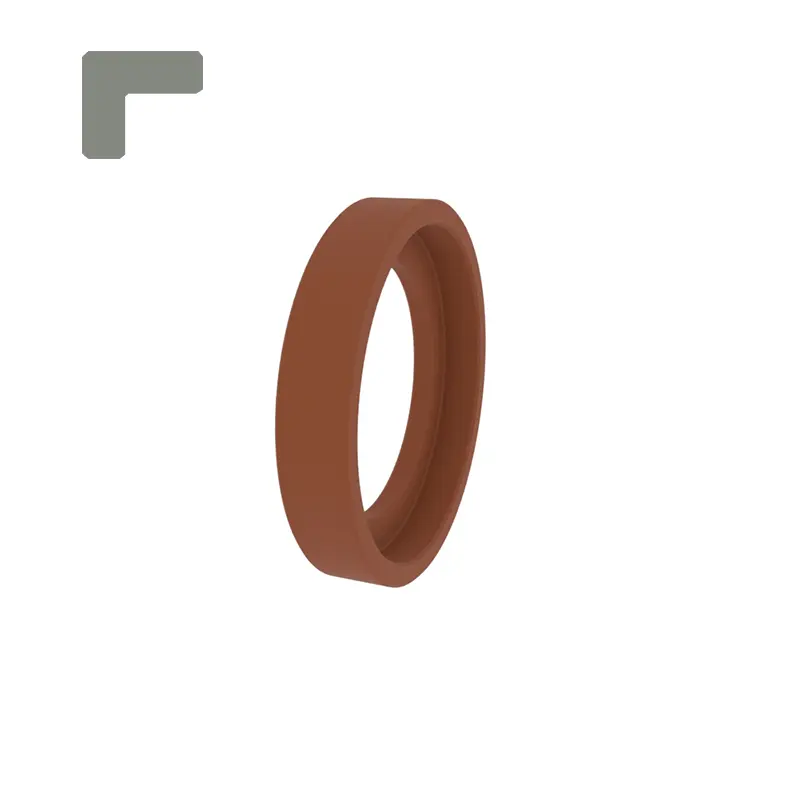

RCF103, RCF104 Štandardné vodiace krúžky sú vhodné pre sprievodcov piestom. Dizajn s rohmi spôsobuje, že má funkcie vodiacich krúžkov a zadržiavacích krúžkov. Môže byť otvorená alebo nie.

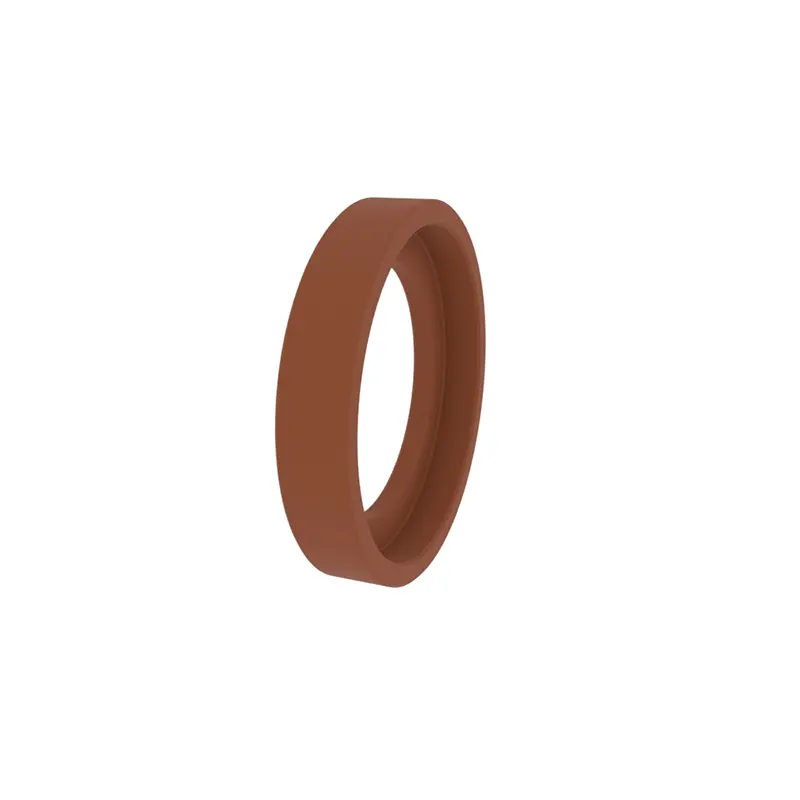

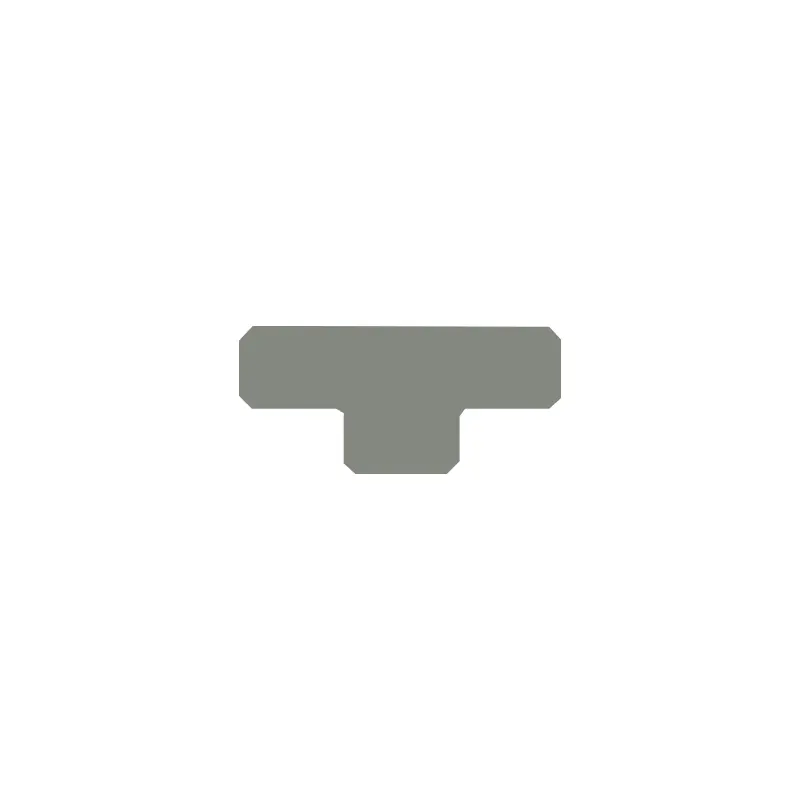

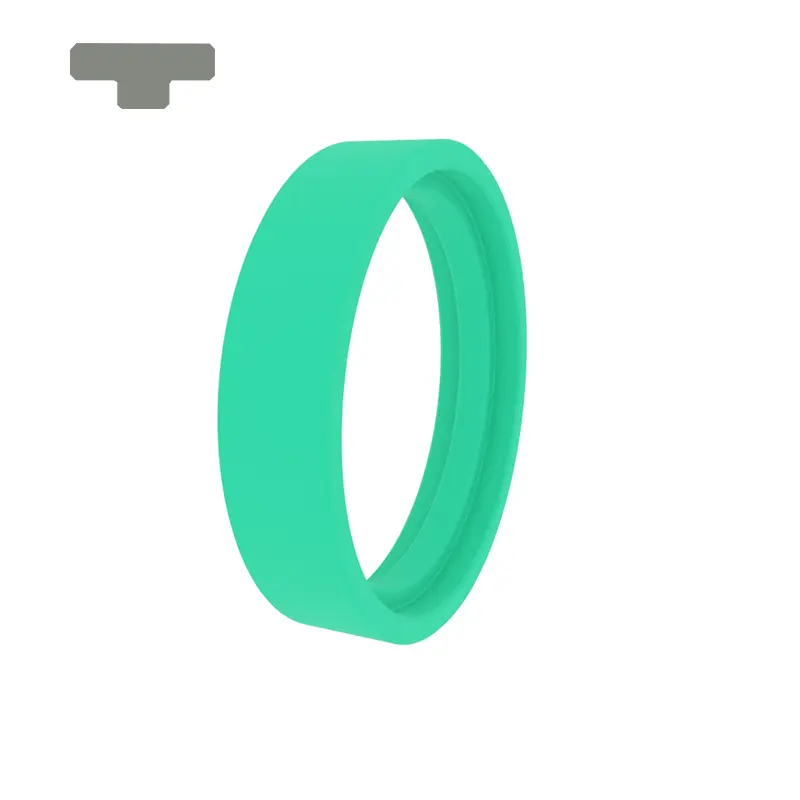

Štandardný vodiaci krúžok RCF105 je vhodný pre sprievodcov piesta. Má konvexný krúžok na vnútornom priemere. Môže byť otvorená alebo nie.

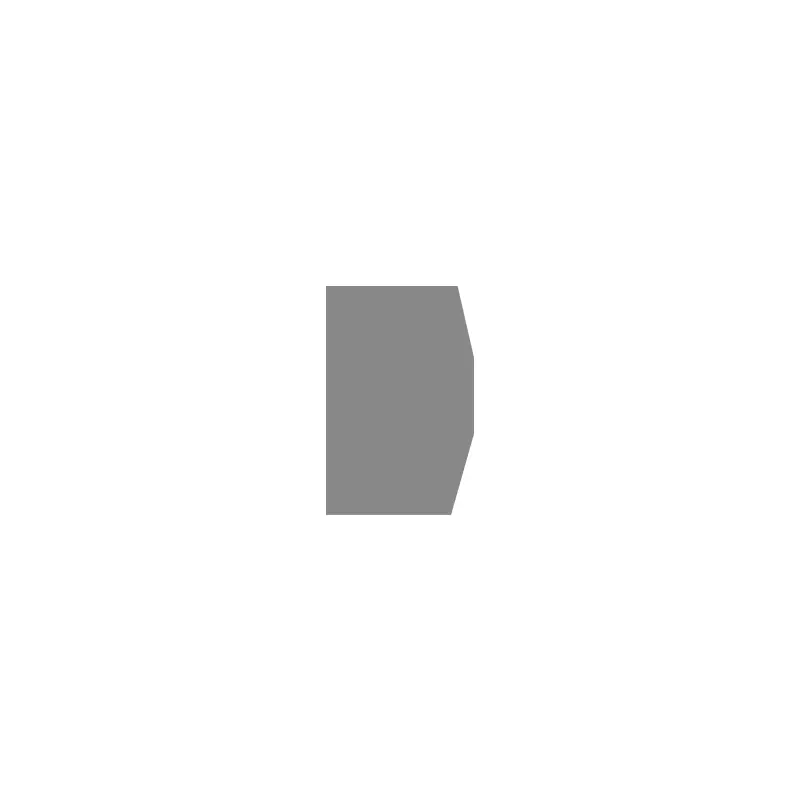

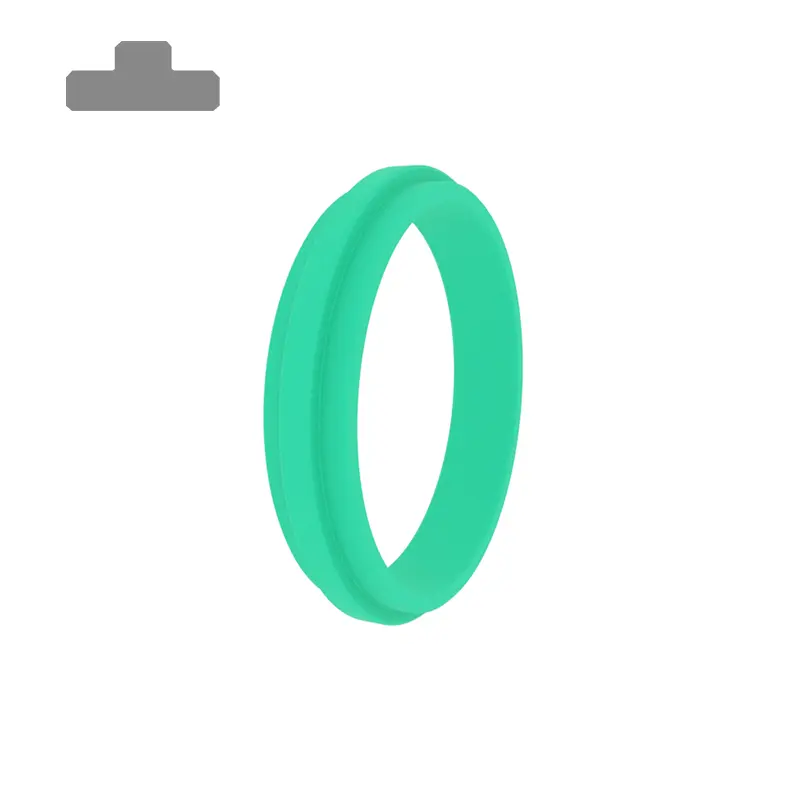

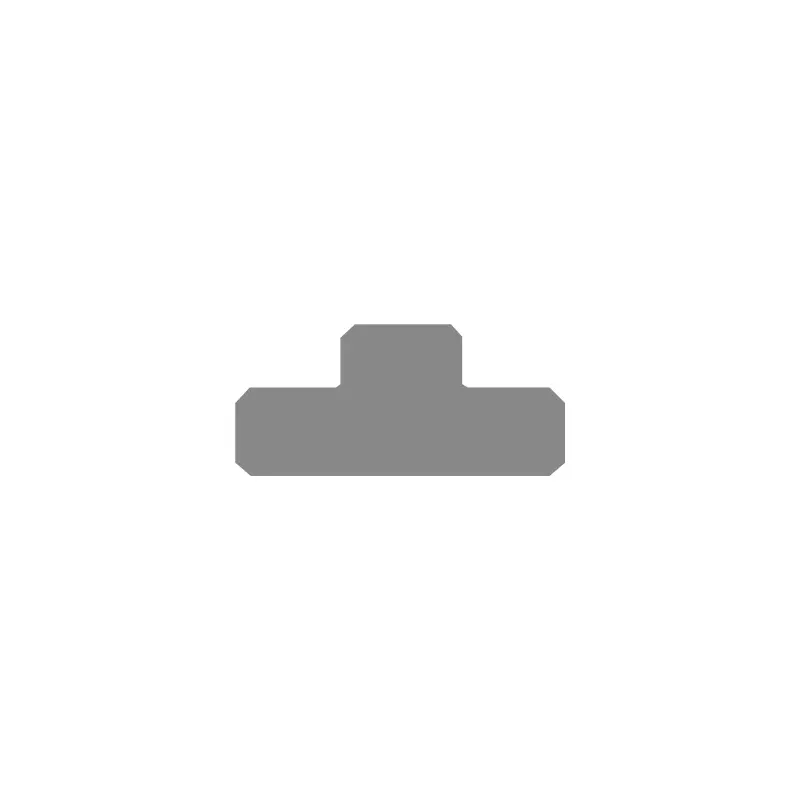

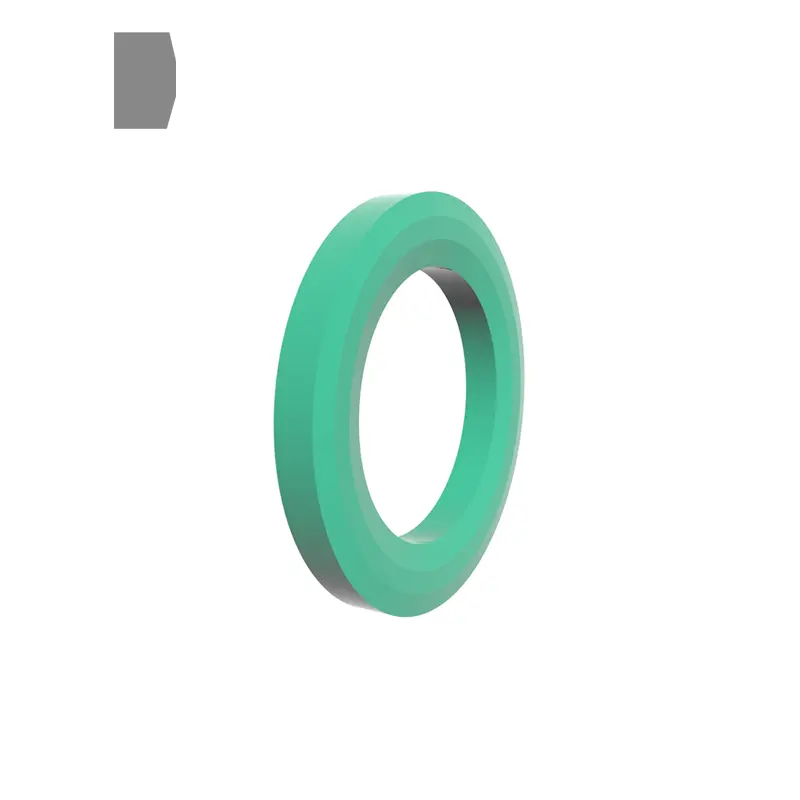

Štandardný vodiaci krúžok RCF106 je vhodný pre sprievodcov piesňovým prútom. Má konvexný krúžok na vonkajšom priemere. Môže byť otvorená alebo nie.

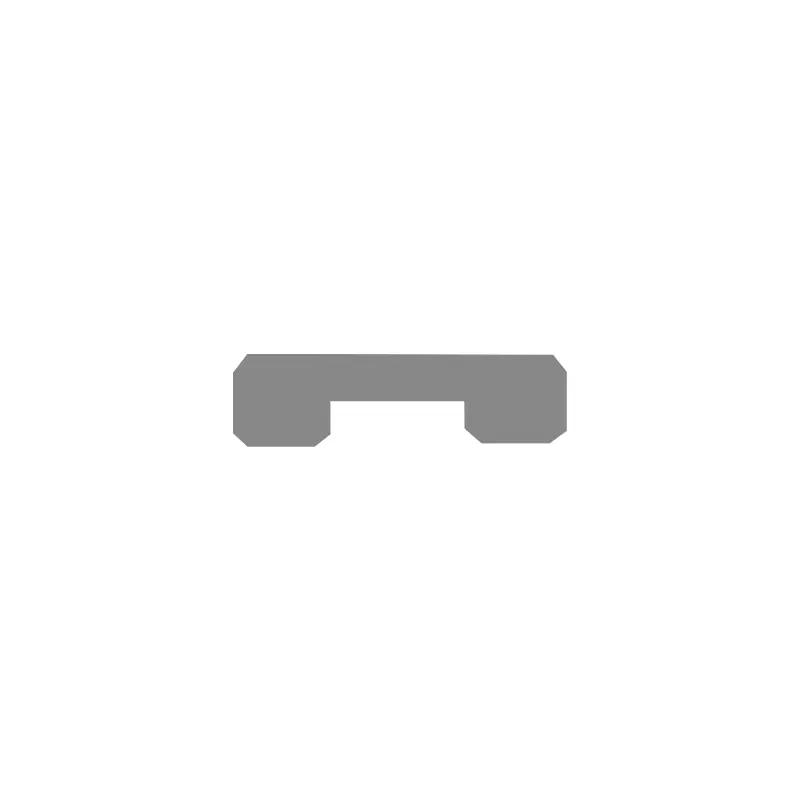

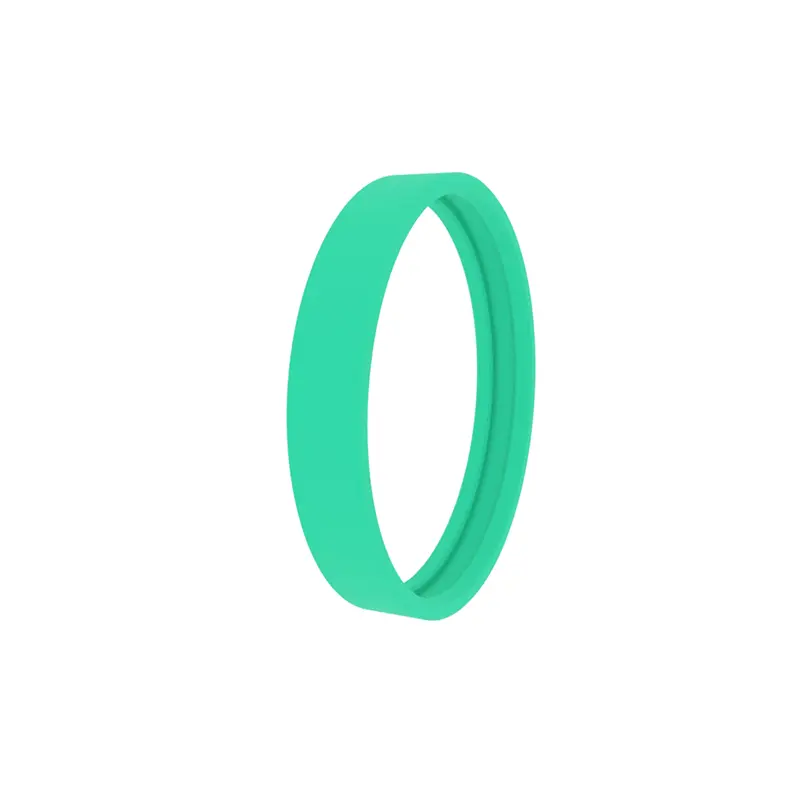

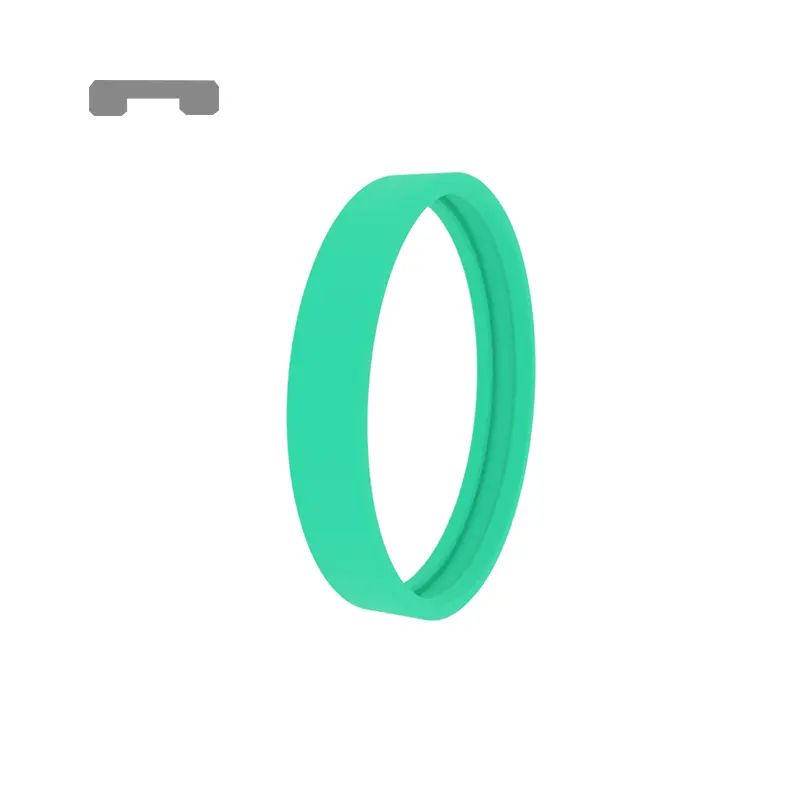

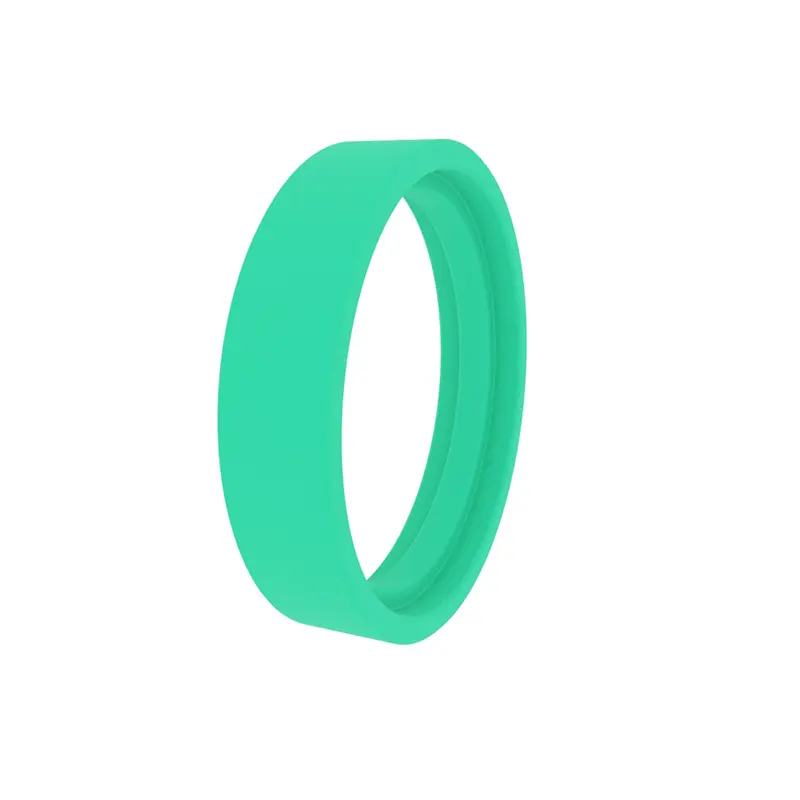

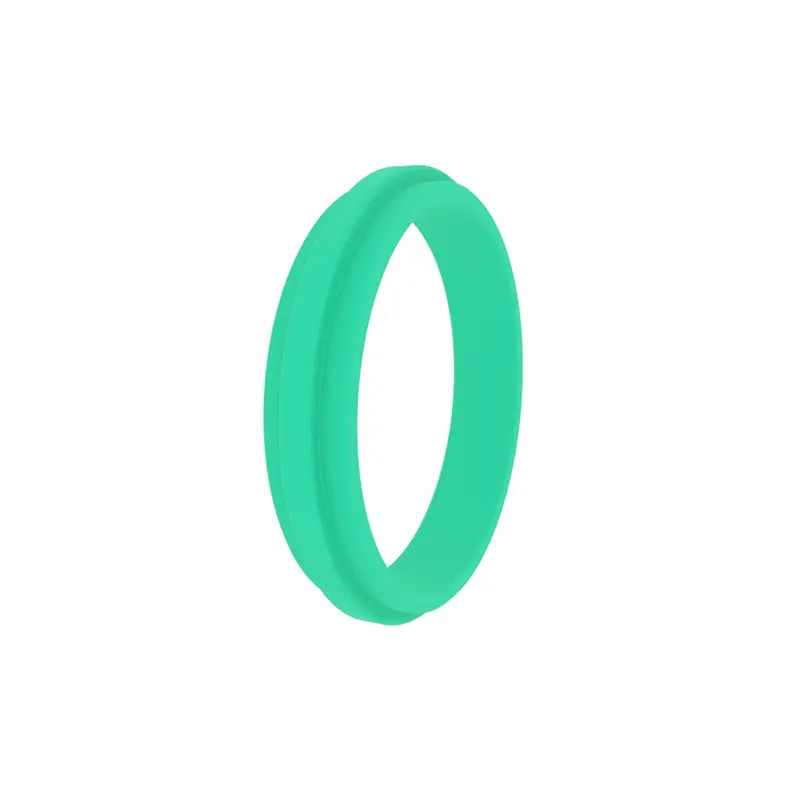

Štandardný vodiaci krúžok RCF107 je vhodný pre sprievodcov piestom. Má drážku na vnútornom priemere. Môže byť otvorená alebo nie.

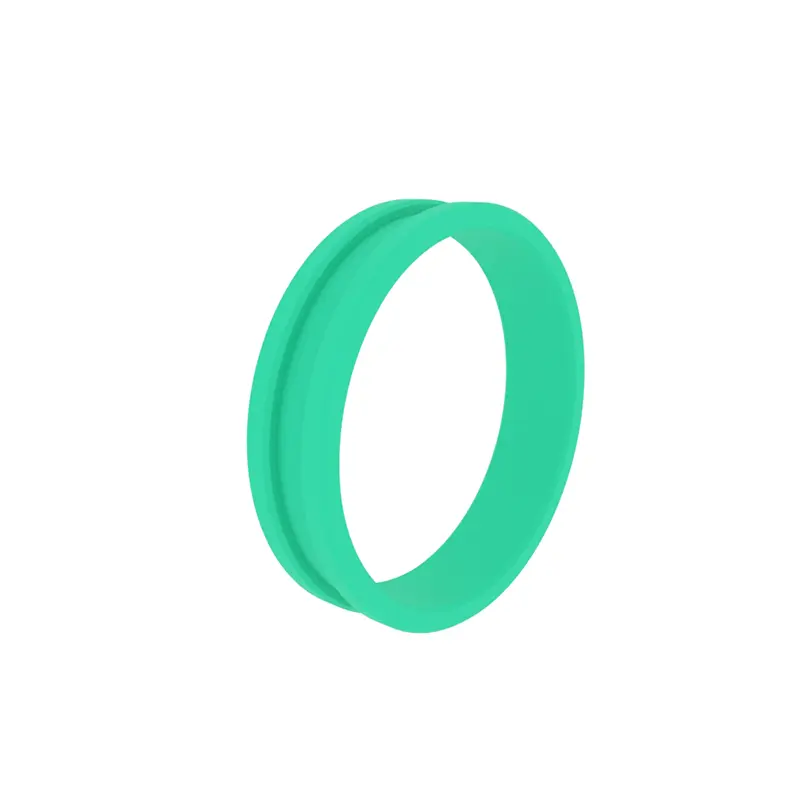

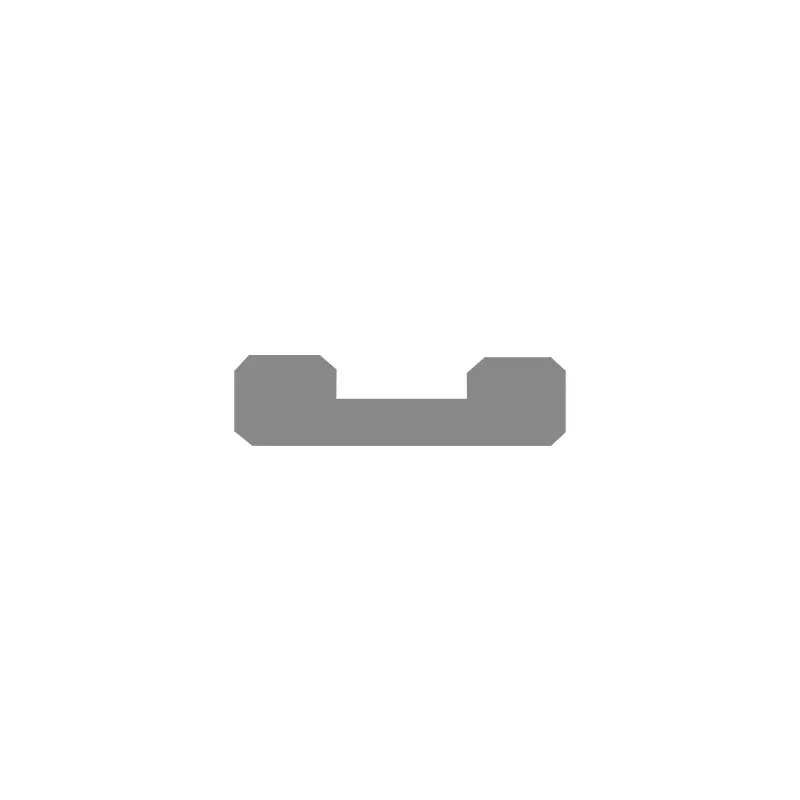

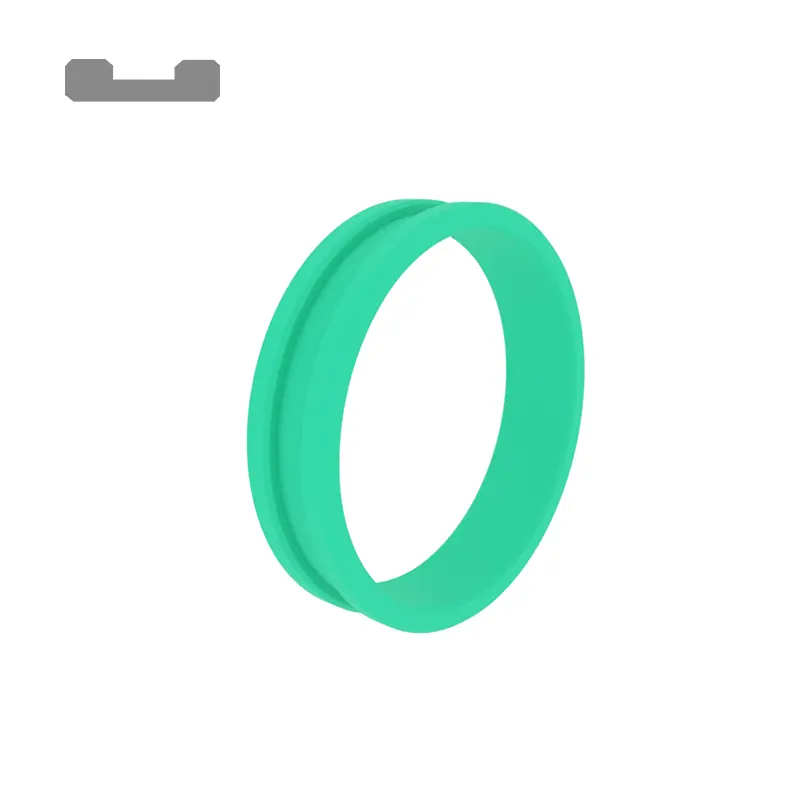

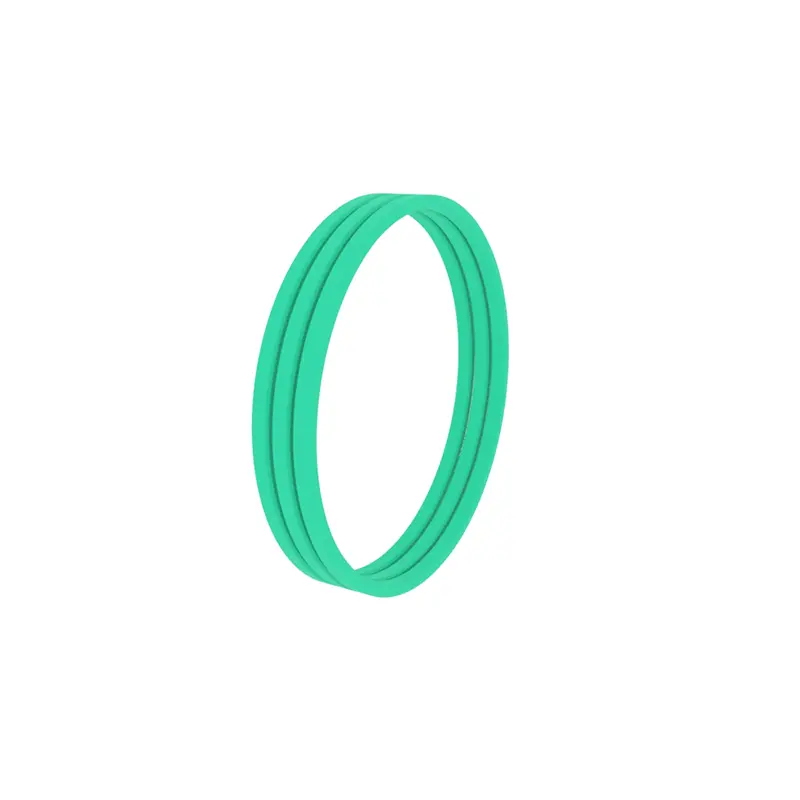

Štandardný vodiaci krúžok RCF108, vhodný na vedenie piestovej tyče, s drážkami na vonkajšom priemere, k dispozícii s alebo bez otvorenia.

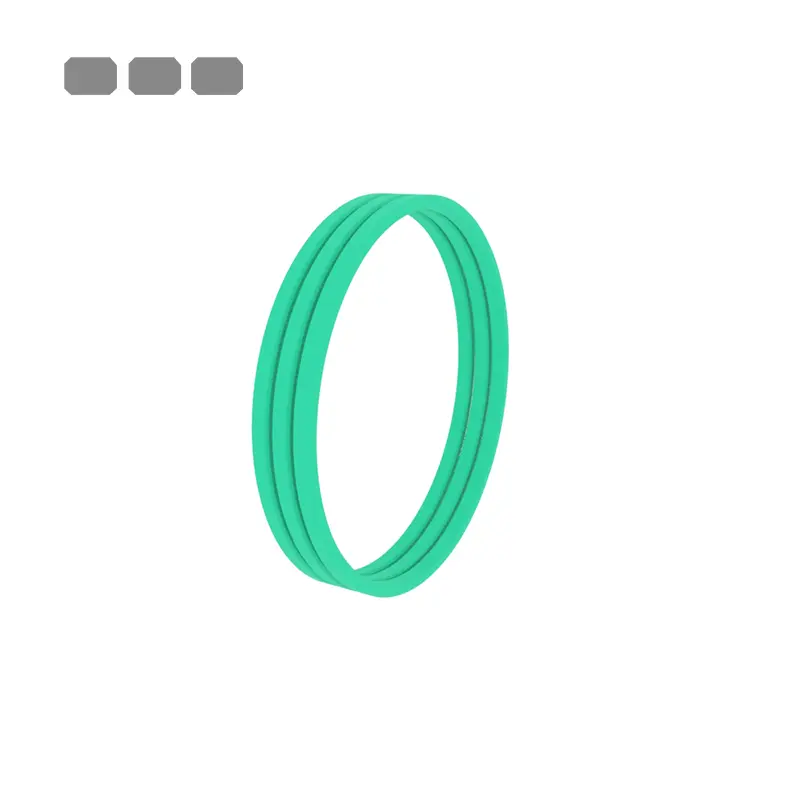

Funkcie a aplikácie produktu:
Vlastnosti produktu

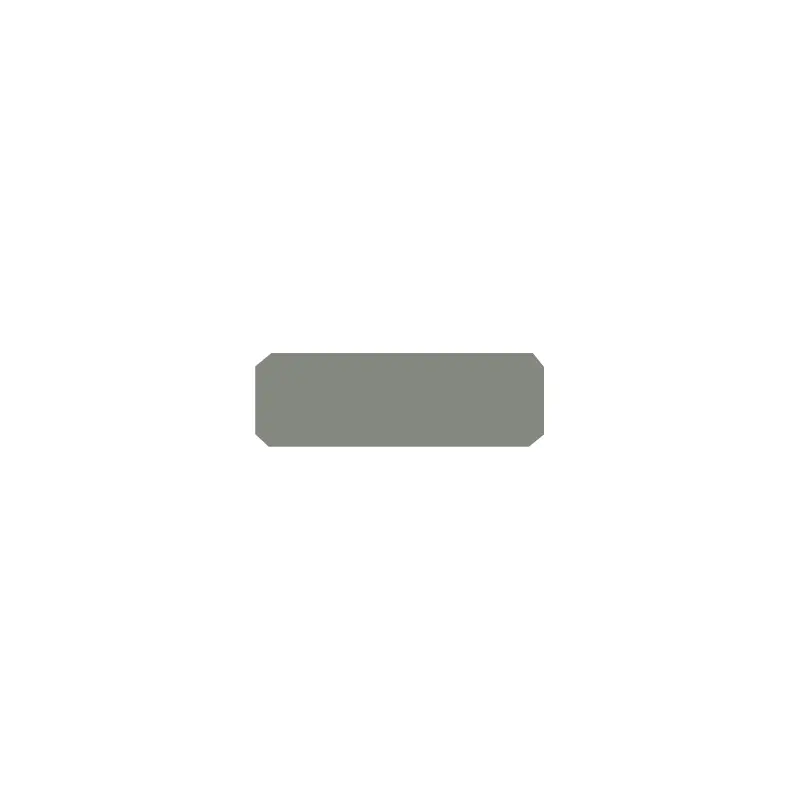

Sprievodný krúžok na odbočenie tesnenia, ktorý je vhodný pre štandardnú dutinu ISO10766, kovové plastové porovnávanie, môže zabrániť „blokovaniu“ a „záchvatu“, silnej kapacite zaťaženia a stále elastickým pred dosiahnutím krehkej teploty. Okraje vodiaceho kruhu sa skostujú, aby sa zabránilo stlačeniu okraje do medzery generovanej polkruhovým skosením dutiny dutiny.
Hlavné aplikácie
Inžinierske stroje, poľnohospodárske stroje, vstrekovacie lisovacie stroje, nakladacie a vykladacie plošiny, podporné valce, priemyselné vozidlá, lisy, metalurgické valce.

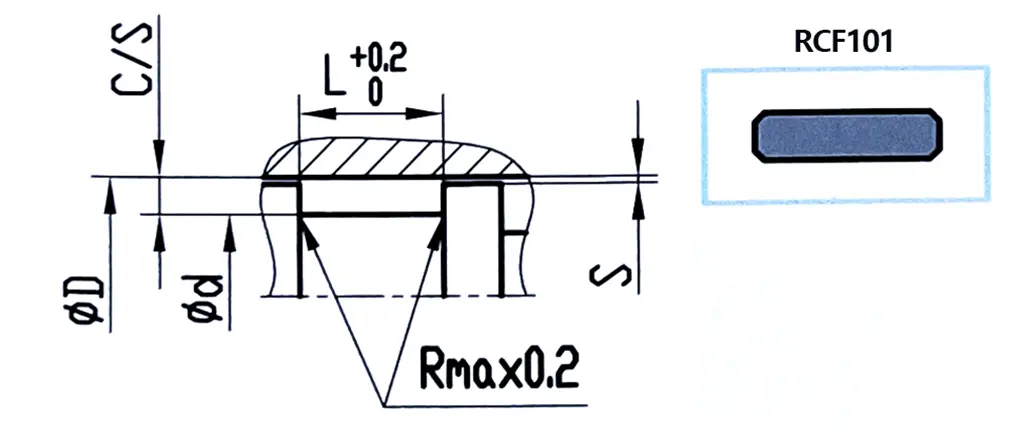

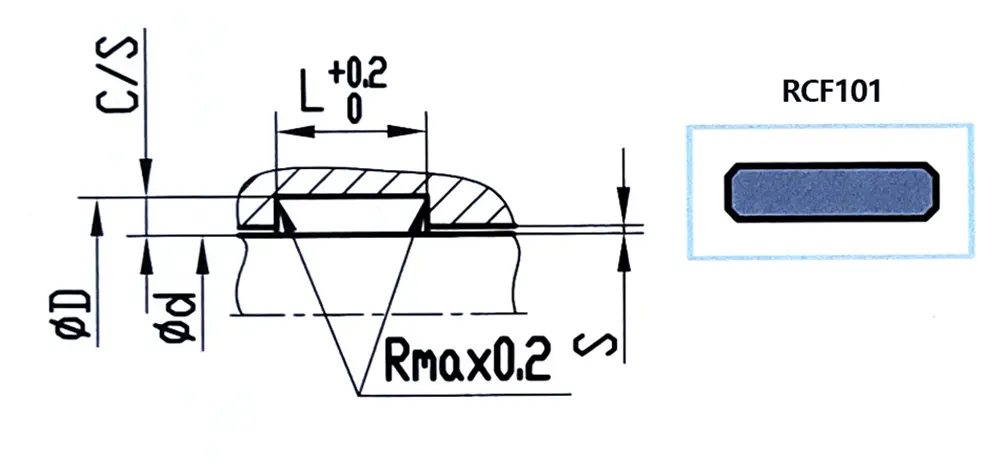

Príklad 1 sprievodcovského krúžkového drážky pre piestovú tyč
| Φd f8 | Φd h8 | L+0,2 | c/s | Radiálne klírens S |
| 6-29,9 | Φd+3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1.2 |
Príklad 2 drážky prsteňa v piesni
| Φd h8 | Φd f8 | L+0,2 | c/s | Radiálne klírens S |
| 6-29,9 | Φd-3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1.2 |
Materiál
1. PTFE (pre stredné a ľahké zaťaženie);
2. Pom alebo PA (pre ľahké zaťaženie);
3. Fenolová živica + vlákno z tkaniny (pre ťažké zaťaženie)
Výber šírky a čísla vodiaceho krúžku
Vzorec sa môže použiť na predohrtné stanovenie t = (f*f) / (d*pr)
T: Šírka vodiaceho krúžku (mm), F: maximálne radiálne zaťaženie (N), F: Bezpečnostný faktor, PR: maximálne povolené radiálne zaťaženie (N/m²), D: priemer piestu alebo piestovej tyče (mm)
Príklad: D = 60 mm, F = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Vypočítaná možnosť je zvoliť jeden vodiaci krúžok so šírkou t = 15 mm alebo dva vodiace krúžky so šírkou 9,7 mm. Ak sú vybrané dva vodiace krúžky so šírkou 9,7 mm, bezpečnostný faktor sa môže zvýšiť na 2,6. Vo všeobecnosti je odporúčaný bezpečnostný faktor F = 2

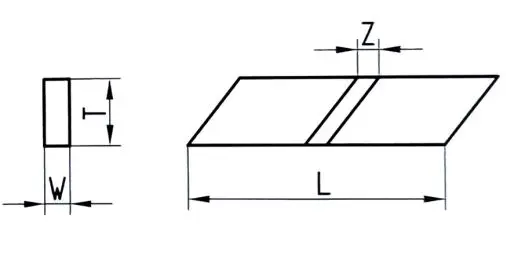

Stanovenie reznej dĺžky
L = 3,14* (D -W) -K pre piest
L = 3,14* (d+w) -k pre piestovú tyč
K je teplotná konštanta, 0,8 sa vyberie, keď je teplota pod 120 stupňov a 2,0 sa vyberie, keď je teplota nad 120 stupňov.

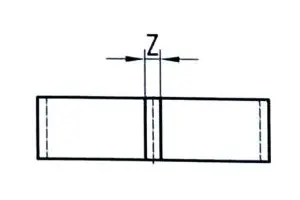

Výpočet reznej medzery z
|
|
Fenolová živica/pom | Ptfe |
| Pre piestovú tyč | 0,050 (φd+w) | 0,042 (φd+w) |
| Na piest | 0,050 (φd-W) | 0,042 (φd-w) |
Typ rezu

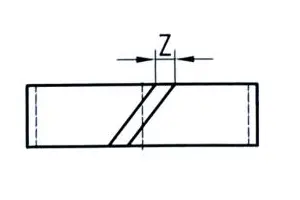

30 ° skosenie
Rovný rez (hlavne používaný na rotáciu alebo výkyvné a neštandardné drážky)

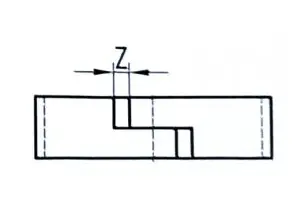

Rez v tvare Z (má tiež funkciu tesnenia)
