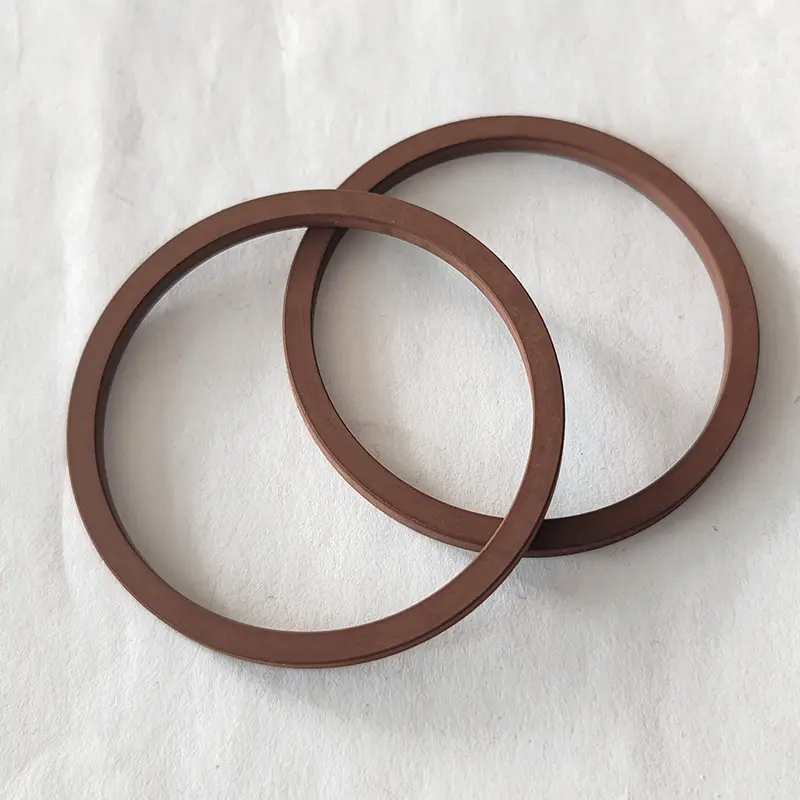

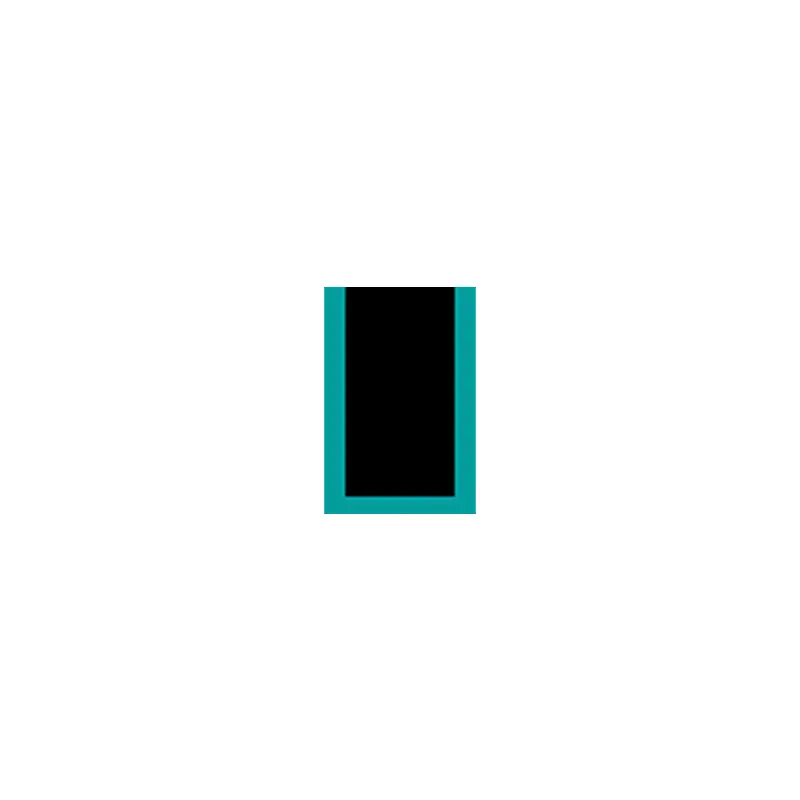

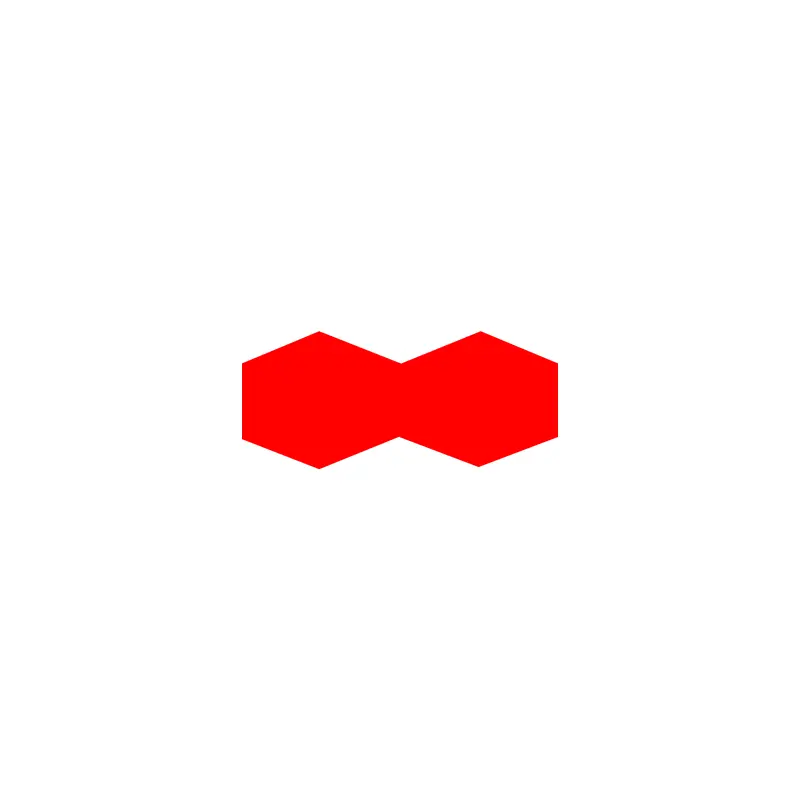

Poskytujeme celú škálu roztokov statických tesnení, ktoré pokrývajú štandardné všeobecné a vysokotlakové špeciálne výrobky. RCFL106/102 a RCK126 sú základné modely s jednoduchou štruktúrou a širokou aplikáciou; RCS130/131 a RCFL108 prijímajú návrh inštalácie vonkajšieho priemeru extrúzie, aby sa zabezpečila stabilita vkladania drážok; RCK120/127 a ďalšie podobné sériové produkty dosahujú rovnakú spoľahlivosť prostredníctvom inštalácie vnútorného priemeru extrúzie.
V reakcii na potreby tesnenia príruby môžu RCF110 a RCR118 uniesť tlak v oboch smeroch a pri objednávke musí byť uvedený smer tlaku. Produktová rada plne pokrýva nízkotlaky až po vysokotlakové pracovné podmienky a materiál je odolný voči opotrebeniu a odolné voči korózii a široko sa používa v hydraulických systémoch, potrubných pripojeniach a utesnení priemyselných zariadení.
Funkcie a aplikácie produktu:
Aplikácia: Všeobecný účel, tesnenie ID, tesnenie OD, axiálne tesnenie
O-krúžkové špecifikácie a drážky
Veľkosť objednávky
Φd1 ...... vnútorný priemer
Φd2 ...... priemer sekcie
Príklad
Model: RCFL106
Priemer vnútorného priemeru: 14x1.8
Materiál: NBR
Aplikácia
Tlak zvnútra: O-krúžok je komprimovaný z vonkajšieho priemeru
Tlak zvonku: O-krúžok je komprimovaný zvnútra priemeru

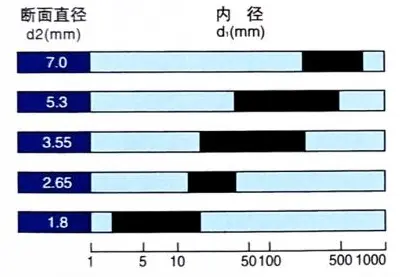

O-krúžky majú presné výrobné tolerancie. Prípustné tolerancie boli štandardizované podľa DIN3771 a ISO3601/1 (priemer prierezu až do 7 mm, vnútorný priemer až do 670 mm). Zodpovedajúce tolerancie sú uvedené v nasledujúcej tabuľke.
| Tolerancia sekcie | ||||||||
| Sekcia | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerancia | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Tolerancia vnútorného priemeru | ||||||||||
| Vnútorný priemer | 1,80 ~ 6,30 | 6,70 ~ 11.20 | 11,8 ~ 21,2 | 22,4 ~ 40,0 | 41,2 ~ 80.0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerancia | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Zodpovedajúce percento vnútorného priemeru % | ||||||||||

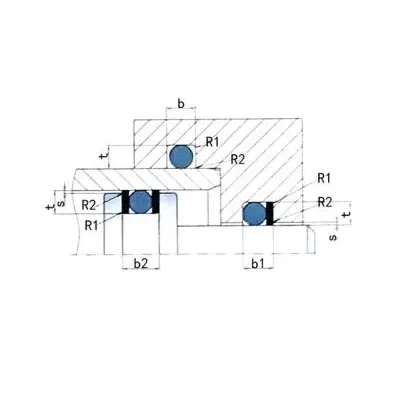

Drážková veľkosť
 |
||||||||||
| Sekcia d2 | Hĺbka drážky t | Jednotka šírky drážky: mm (+0,20) | Okruh r1 mm | |||||||
| mm | Statický | Dynamic (Hydraulic) | Dynamic (pneumatický) | b Žiadny zadržiavací prsteň | b1 1 zadržiavací prsteň | b2 2 zadržiavacie krúžky | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1.0 | |||
