Vodiaci prvok hydraulického tesnenia

Vodiaci prvok hydraulického tesnenia, rovnako ako naše ďalšie výrobky z hydraulického tesnenia, má špecifické modely subdivízie. Ruichen Seals si vždy udržiaval vývoj produktov a kontrolu kvality. Každý model má odlišné charakteristiky dizajnu a výroby a má svoje vlastné cielené pracovné podmienky a aplikácie.

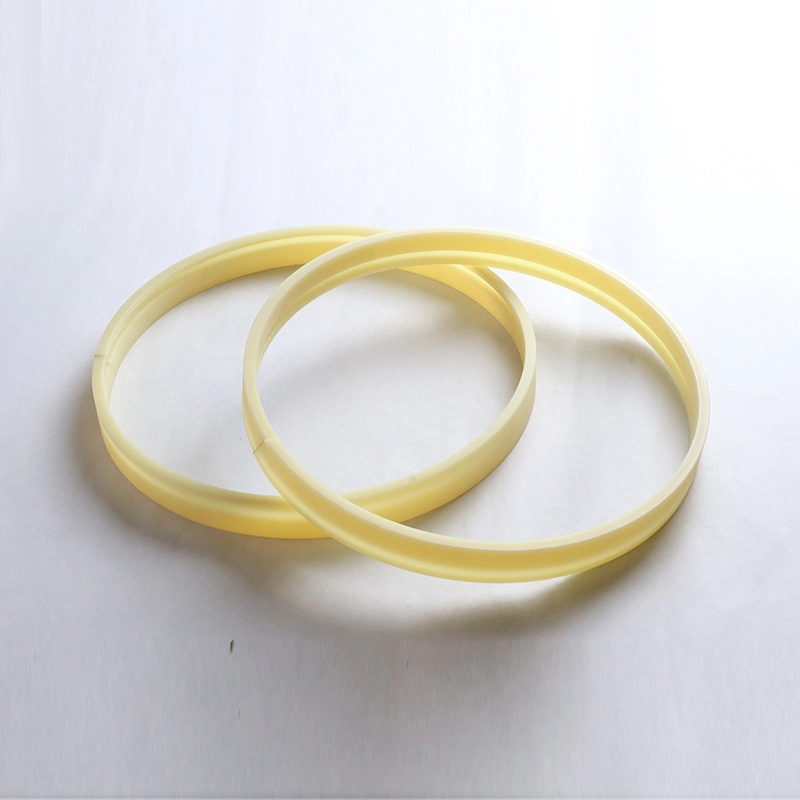

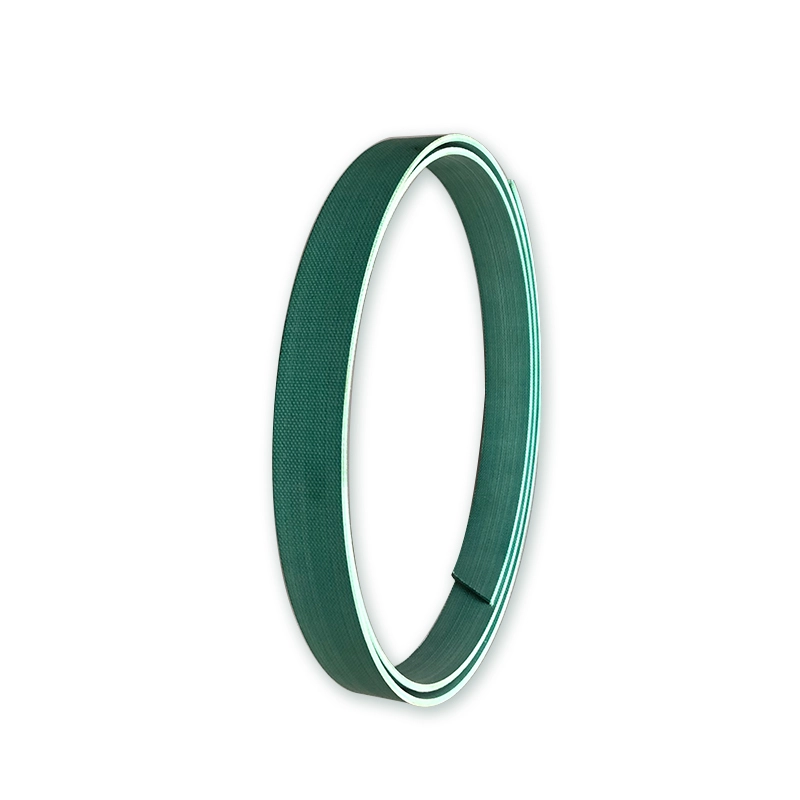

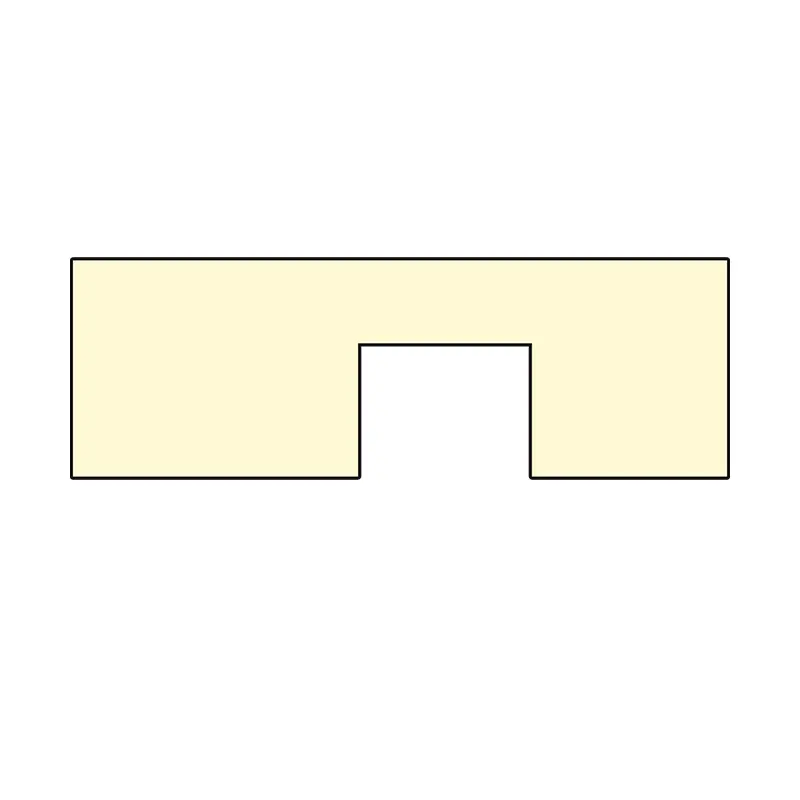

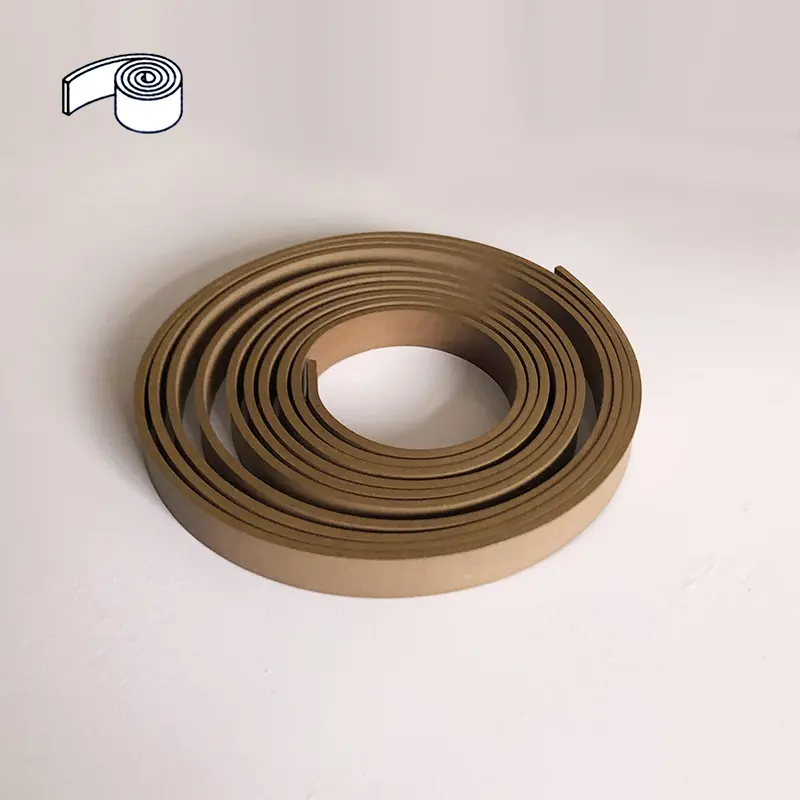

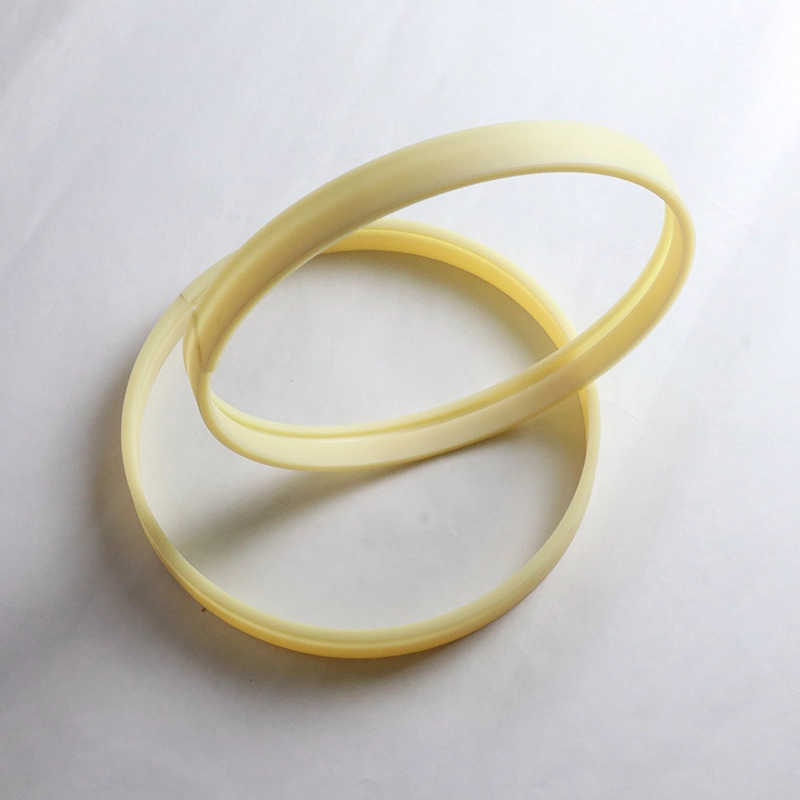

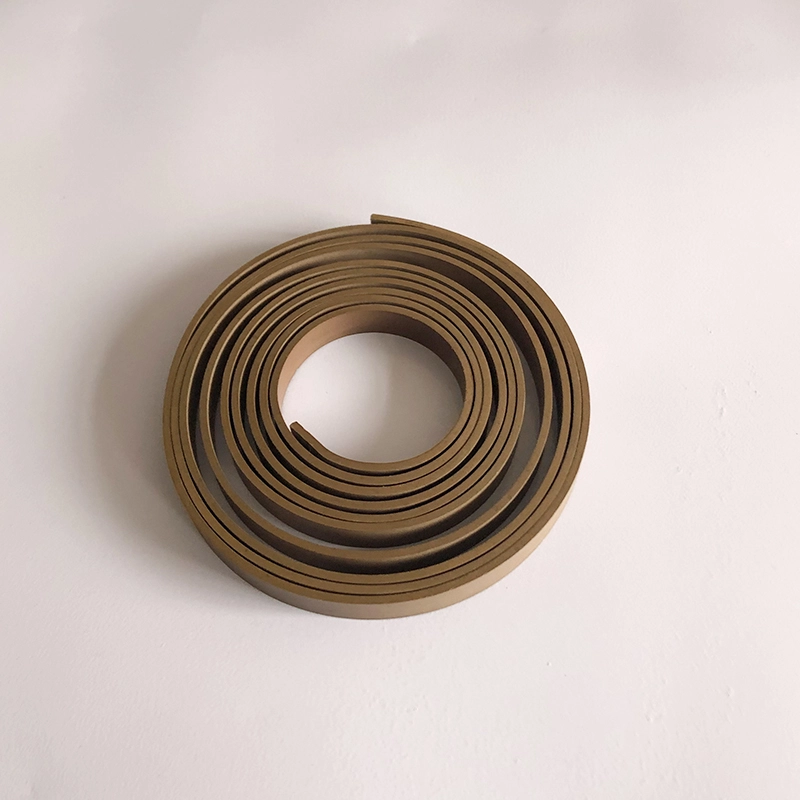

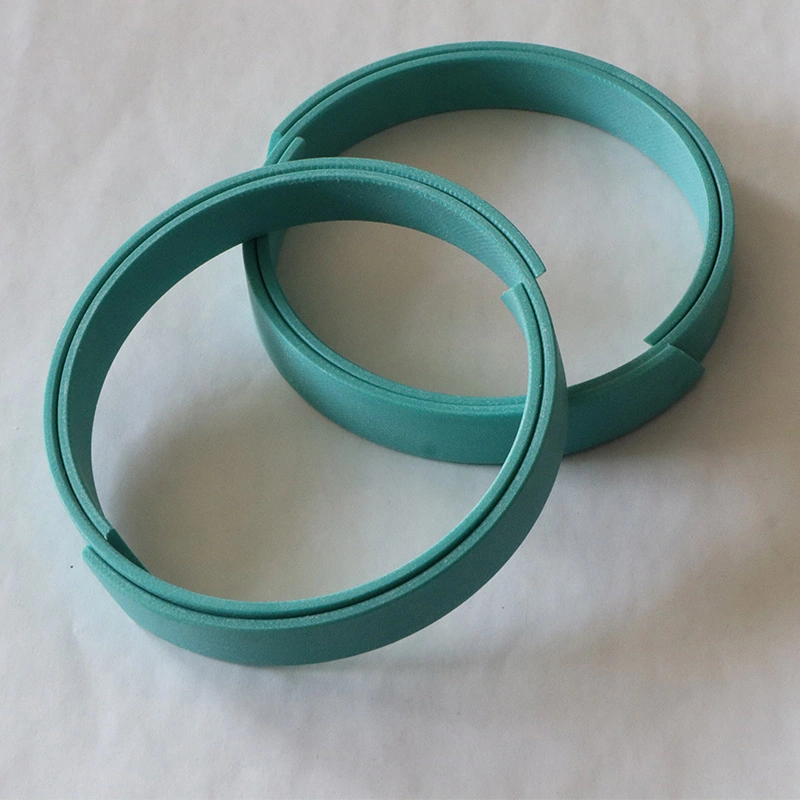

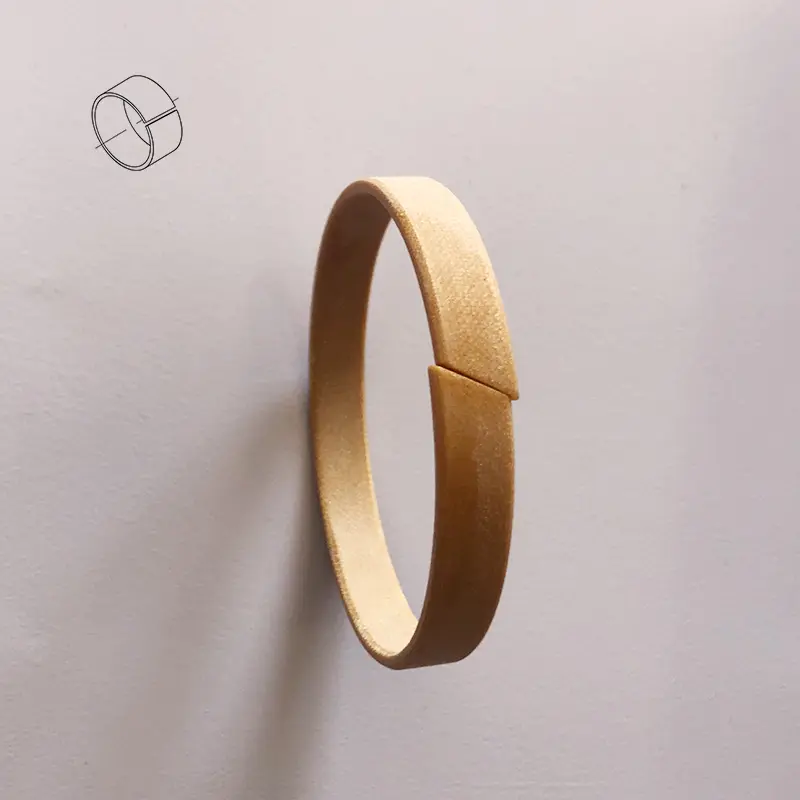

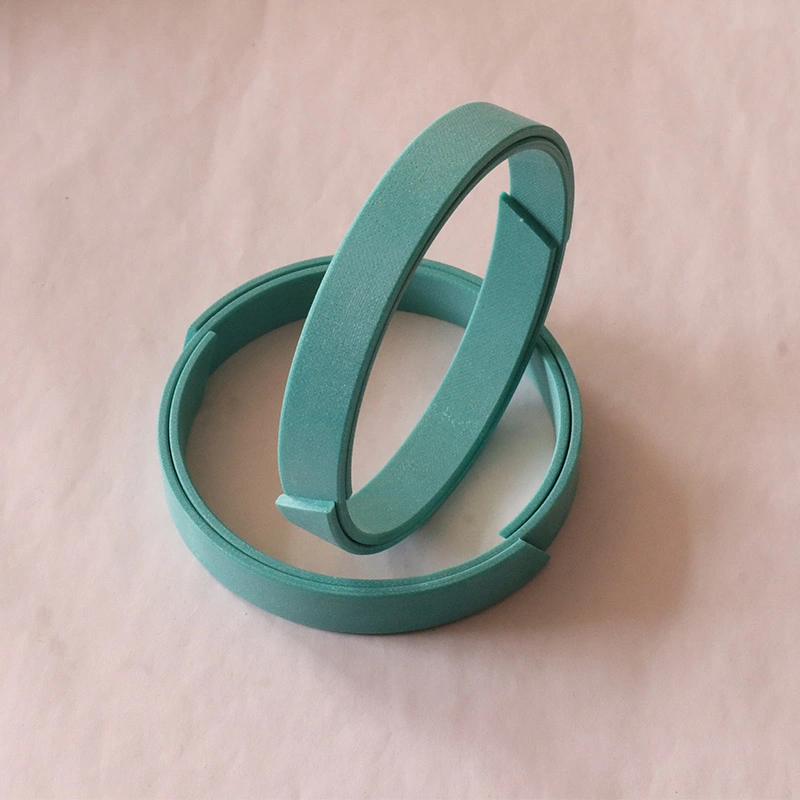

RC1081 Vedúci polytetraetylénový vodiaci pás má charakteristiky vysokého zaťaženia, nízkeho opotrebenia, nízkeho trenia a bez plazenia v dôsledku pridania bronzového prášku a iných materiálov k materiálu PTFE. RC1082 Fenolický vodiaci pás vystužený na odevy má vyššiu kapacitu radiálneho zaťaženia ako vodiaci pás PTFE v dôsledku použitia materiálu vystuženého fenolom. Oba vodiace pásy sú vybavené v rolkách, ktoré môžu používatelia rezať pre ľahkú inštaláciu a vyhnúť sa kovovému kontaktu na posuvnom povrchu.

Podporný krúžok je dôležitou základnou zložkou hydraulického valca. Aby sme sa prispôsobili vývoju posuvných kruhov kombinovaných tuleňov a štruktúr mäkkých ložísk na svete, naša spoločnosť úspešne vyvinula prstene fenolických podporných prsteňov, ktoré sa vyskytujú na látkach (pásy). Roky skutočného použitia ukázali, že tento produkt dosiahol alebo prekročil úroveň kvality podobných zahraničných výrobkov a používatelia ho široko ocenili. Performančná tabuľka podporných prsteňov (Belts), ktorú vyprodukovala naša spoločnosť, sa môže použiť ako referencia. Piest a piestový prút recipročného hydraulického valca zohrávajú podpornú a hlavnú úlohu.

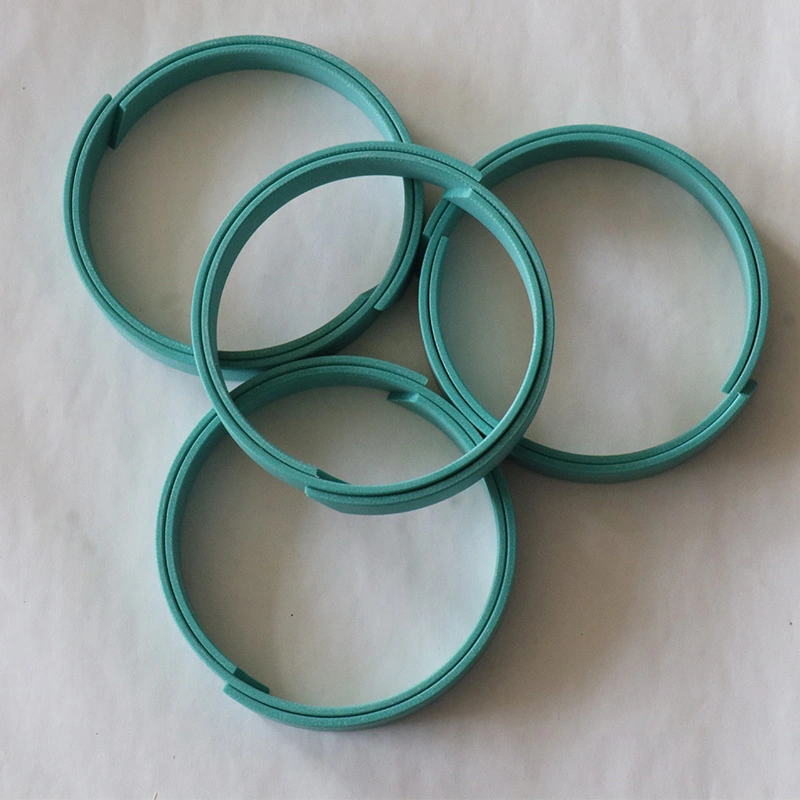

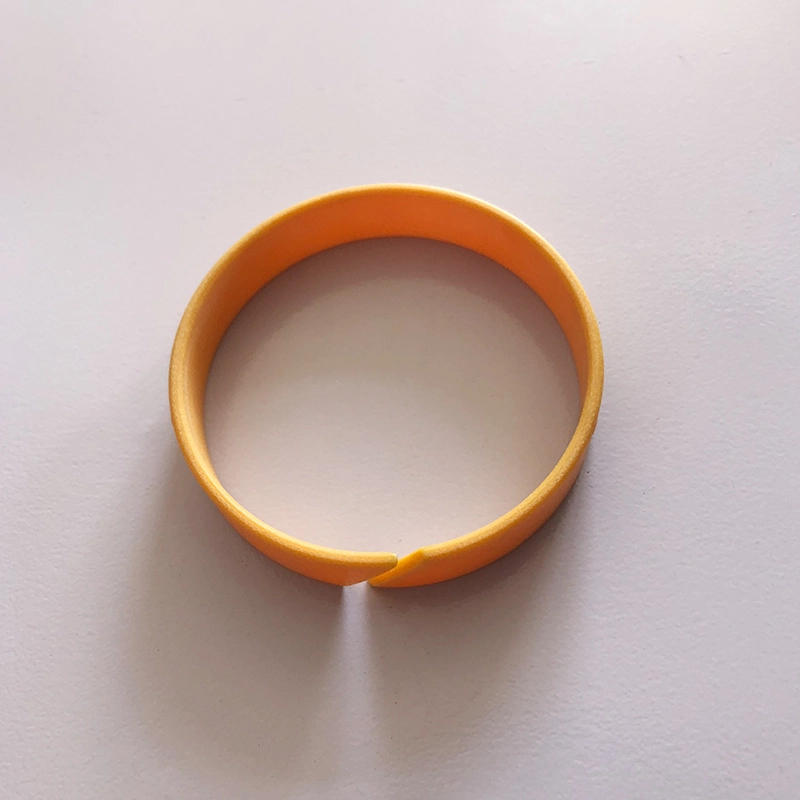

RCS nekovový sprievodca prsteň pre piestový prút RCT nekovový vodiaci prsteň pre piest

Pre piest alebo piestovú tyč vedúcu v hydraulickom valci má kruh opotrebenia presný vodiaci účinok a môže absorbovať radiálne sily. Zároveň môže opotrebovací krúžok zabrániť kovovým kontaktom s kĺzavými časťami v hydraulickom valci. V porovnaní s kovovými krúžkami má kovové krúžky, ktoré neoverné opotrebenie majú veľa výhod. Medzi nimi sú k dispozícii fenolické a PTFE sprievodné prstene, ktoré sa vysielajú na látku, ktoré sú k dispozícii na type rezania na mieste a pripravených na použitie.

1. Dobrý odolnosť proti opotrebeniu

2. Vyhnite sa kovovým kontaktom

3. Môže potlačiť mechanické vibrácie

4. Z dôvodu centrovacieho účinku kruhu opotrebenia je povolená väčšia radiálna vôľa

5. Jednoduchá drážka a ľahko sa inštaluje

Nízke náklady na údržbu na základe vyššie uvedených výhod sa široko používajú

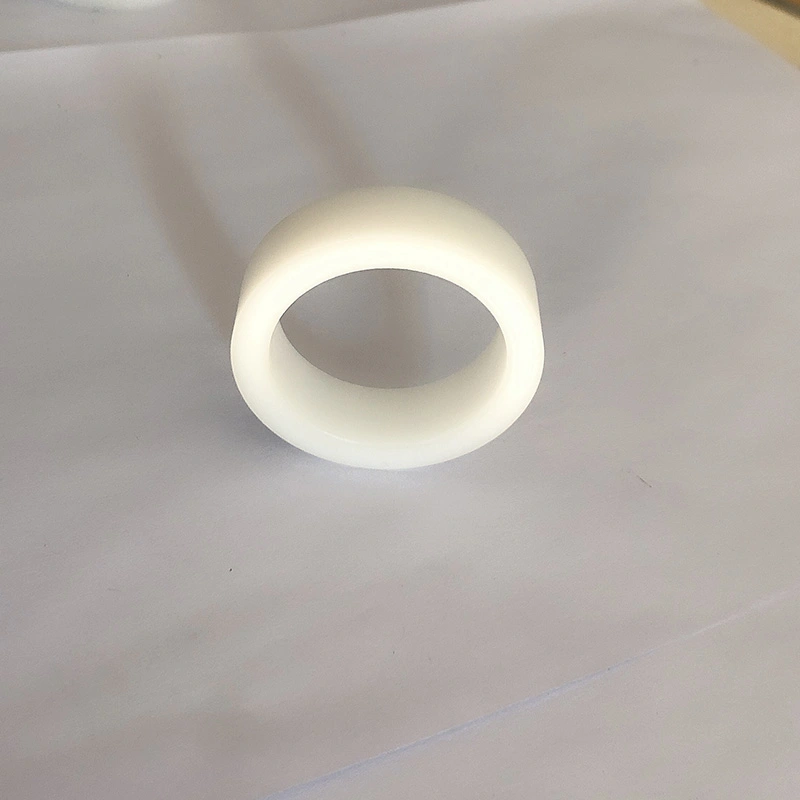

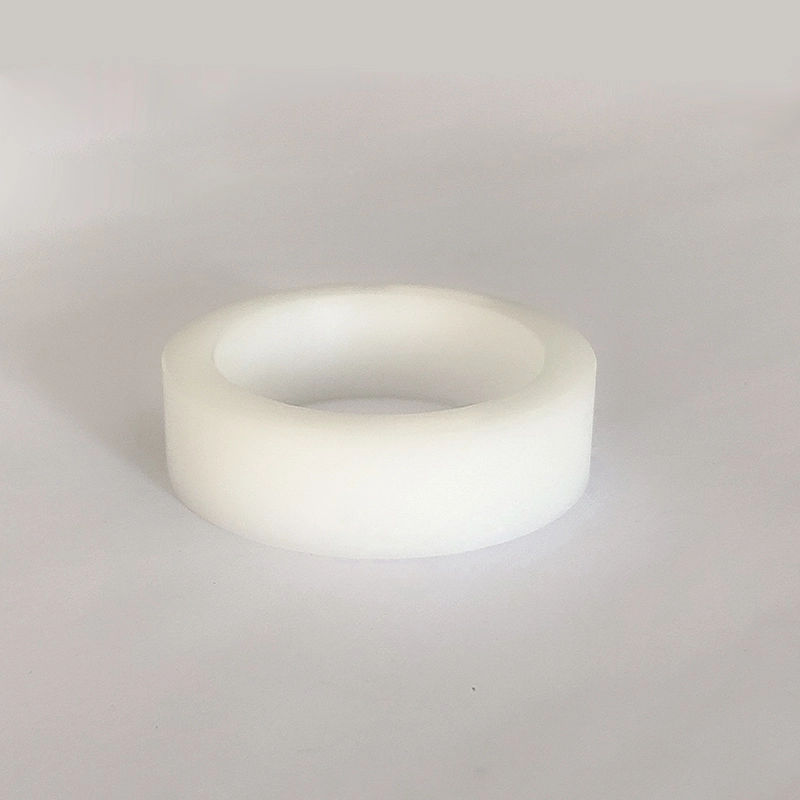

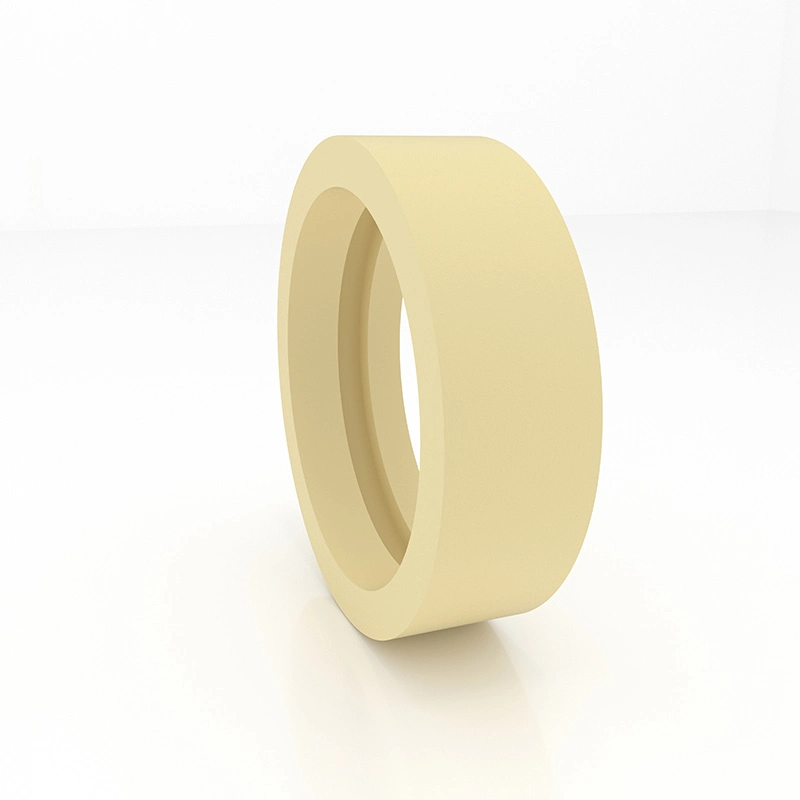

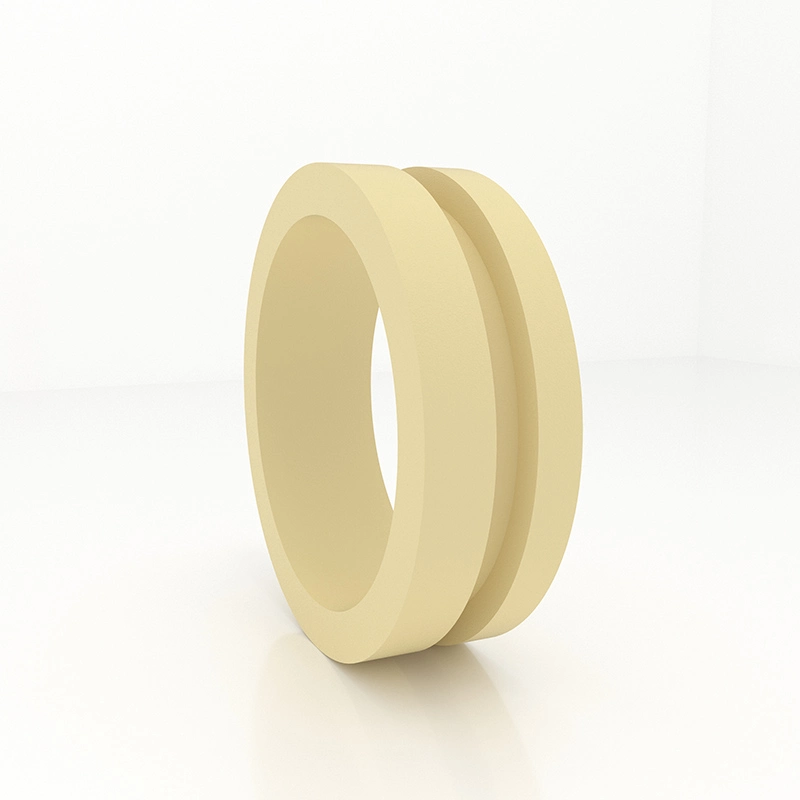

Vodiaci rukáv

GFAI je vodiaci rukáv pre piestovú tyč, ktorý podporuje a vedie piestovú tyč a má tiež nepremokavú funkciu. Sprievodné rukávy GFI a GFA sú vodiace rukávy pre piestovú tyč, ktorá podporuje a vedie piestovú tyč.

Vodiaci krúžok RCSF-1 je vyrobený z oceľovej dosky, pretože základňa, bronzový prášok spekaný v strede a na povrchu sa valí bronzový prášok. Vlastnosti: 1. Zmes PTFE a vlákniny je 0,01-0,03 mm, ktorá vytvára prenosový film na ochranu duálneho povrchu a má vlastné vlastnosti; 2. Vrstva meďnatého prášku je 0,2-0,3 mm, s dobrou kapacitou zaťaženia a odporom opotrebenia, dobrou tepelnou vodivosťou; 3. Nízko uhlíková oceľ, ktorá poskytuje dobrú kapacitu nosenia a tepelnú vodivosť.

Bronzový prsteň typu RCFB je vyrobený z bronzu CUSN8 ako základného materiálu a je ekonomickým puzdrom s vysokou nosnou kapacitou a dobrým odporom. Pracovný povrch produktu RCFB090 je pokrytý pravidelnými otvormi diamantového oleja a pracovný povrch produktu RCFB092 je pokrytý pravidelnými olejovými otvormi, ktoré hrajú úlohu skladovania oleja. Na začiatku pohybu je ľahšie vytvoriť olejový film, čím sa znižuje počiatočný odpor trenia.

Funkcie a aplikácie produktu:

Príklad objednávania:

Príklad objednávania pásky PTFE RC1081—9.7x2.5

Príklad objednávania pásky s fenolovým látkam RC1082—9.7x2.5

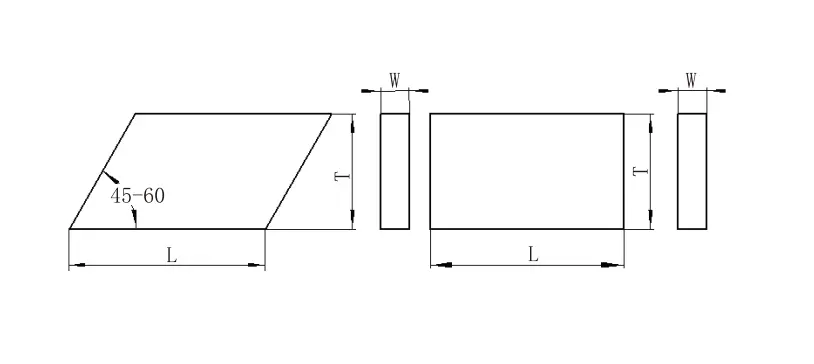

Výpočet dĺžky

Pre hriadeľ: L = 3,1 (D+W) pre otvor: L = 3,1 (D-W)

L --- Dĺžka krúžku D --- Priemer hriadeľa D --- Priemer diery W --- Hrúbka krúžku Z ---

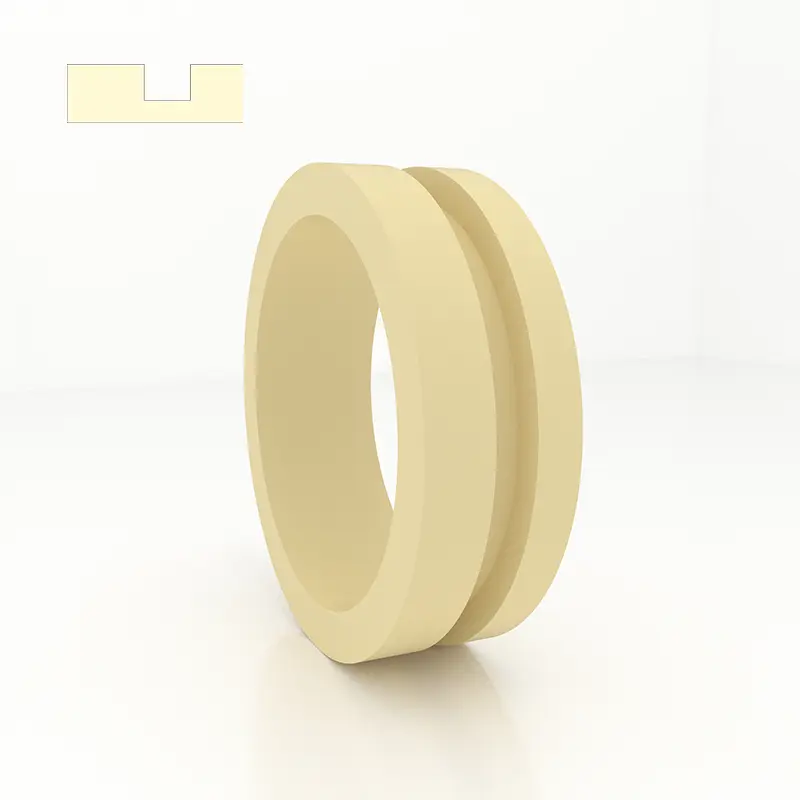

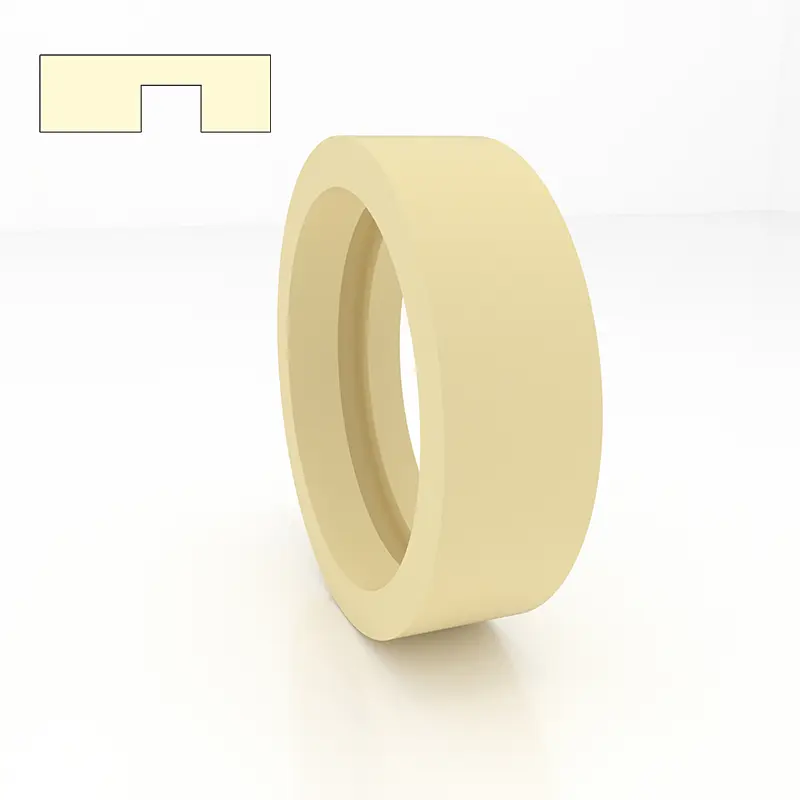

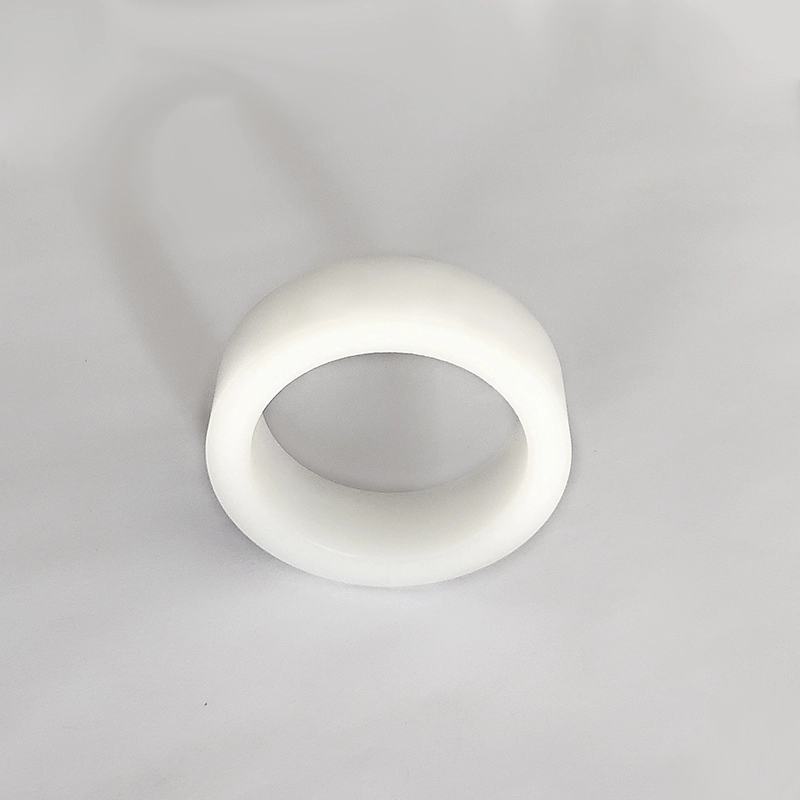

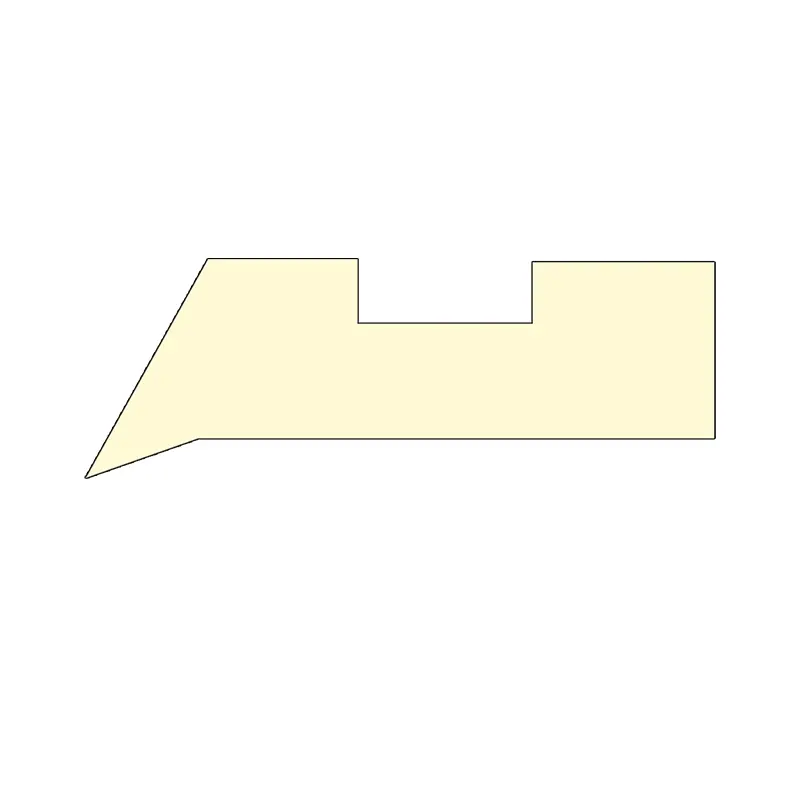

Sprievodca rukáv GFAI

1. Výkon a použitie: Sprievodca rukáv GFAI je vodiaci rukáv pre piestovú tyč, ktorý podporuje a vedie piesta tyče a má funkciu odolná proti prachom.

2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.

3. Pracovné podmienky: Pracovná teplota: -55 ～+225 ° C (PTFE sa používa nad 120 °).

4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii FAI Hunger Company.

5. Metóda označenia a objednávania: Sprievodca rukáv GFAI je označený číslom objednávky, príklad: GFAI-0600 PTFE

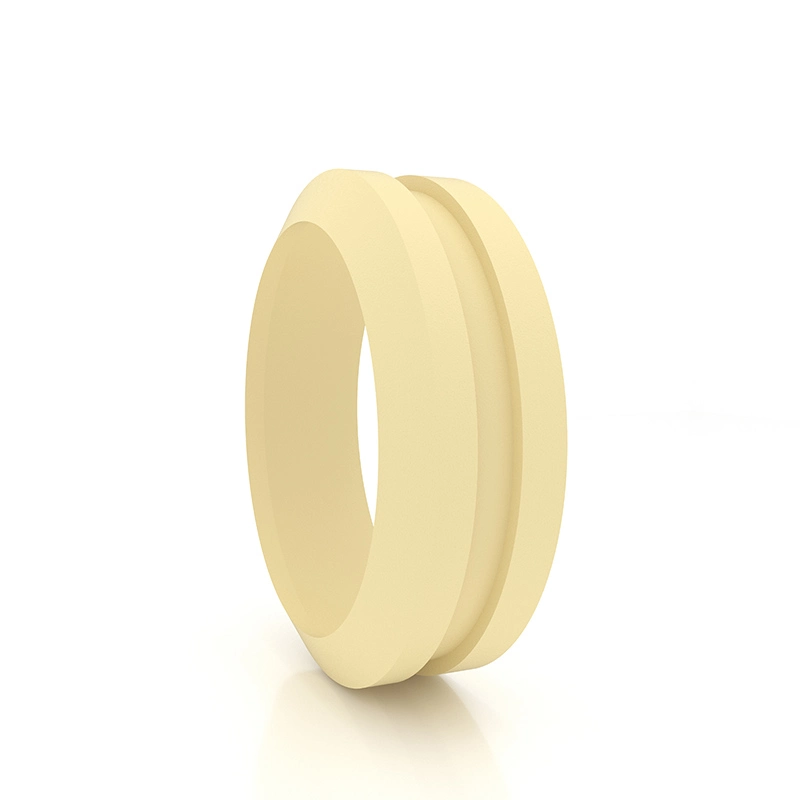

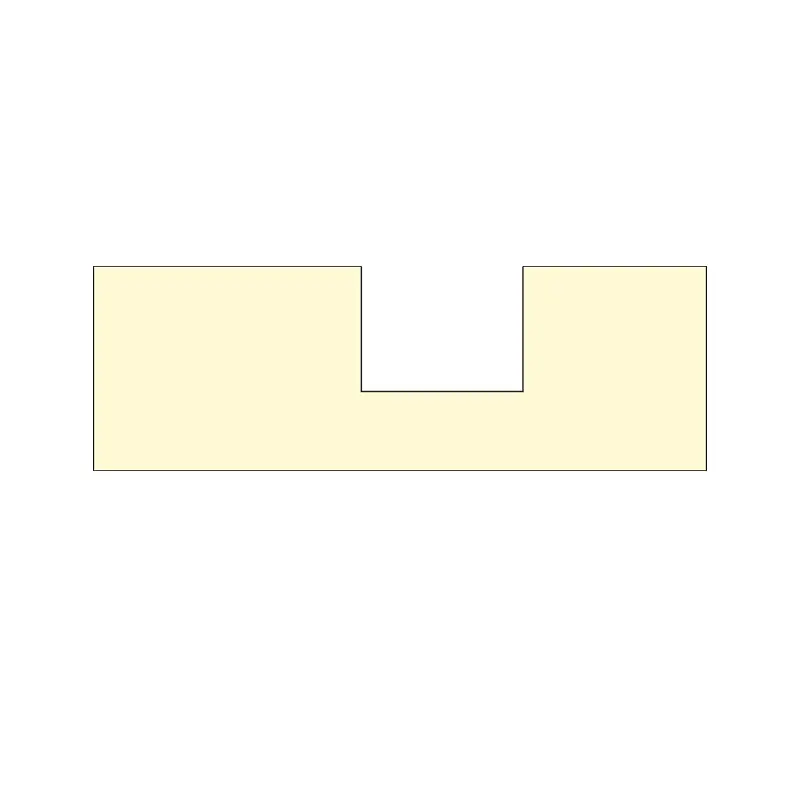

Sprievodca rukáv GFI

1. Výkon a použitie: Sprievodca rukávmi GFI je vodiaci rukáv pre piestovú tyč, ktorý podporuje a vedie piestovú tyč.

2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.

3. Pracovné podmienky: Pracovná teplota: -55 ~+255 ° C (PTFE sa používa nad 120 ° C)

4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii Hunger's FI.

5. Metóda označenia a objednávania: Sprievodca rukávmi GFI je označené číslom objednávky, príklad: GFI-0360 PA

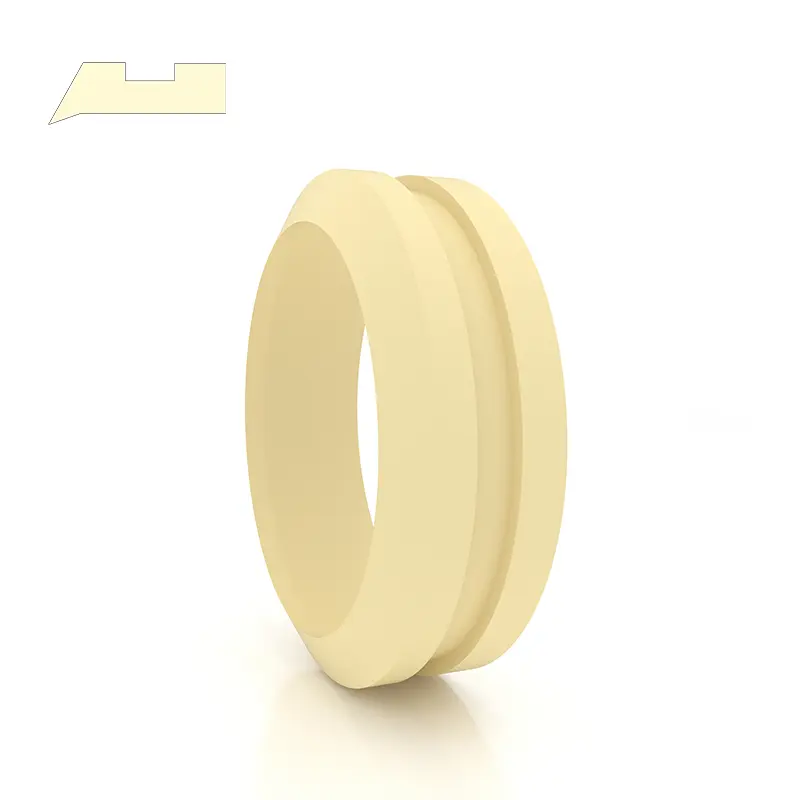

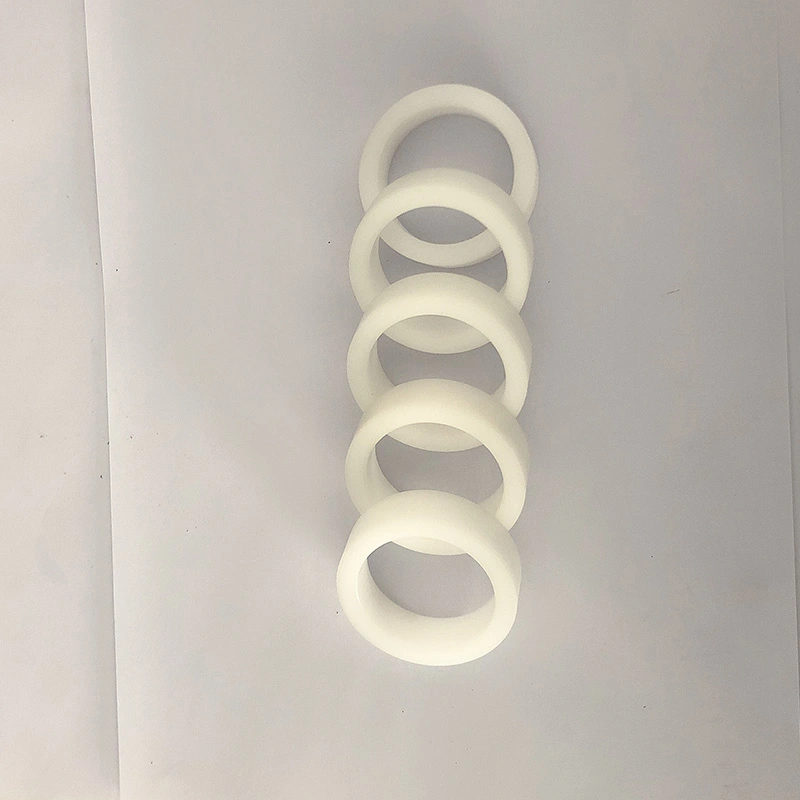

Sprievodca rukáv GFA

1. Výkon a použitie: Sprievodca rukávmi GFA je sprievodca pre piest, ktorý podporuje a vedie piest.

2. Materiál: nylon PA, polyoxymetylén POM a polytetrafluóretylén PTFE.

3. Pracovné podmienky: Pracovná teplota: -55 ~+255 ° C (PTFE sa používa nad 120 ° C)

4. Návrh štandardu: Pri navrhovaní a výbere nájdete v sérii FA Hunger.

5. Metóda označenia a objednávania: Sprievodca rukávmi GFA je označené číslom objednávky, príklad: GFA-0560 PA

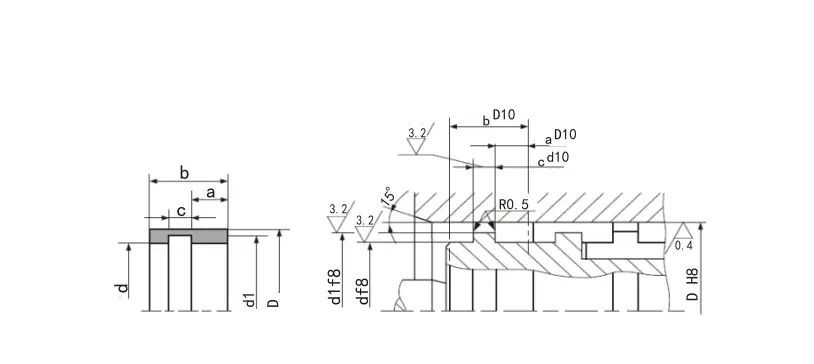

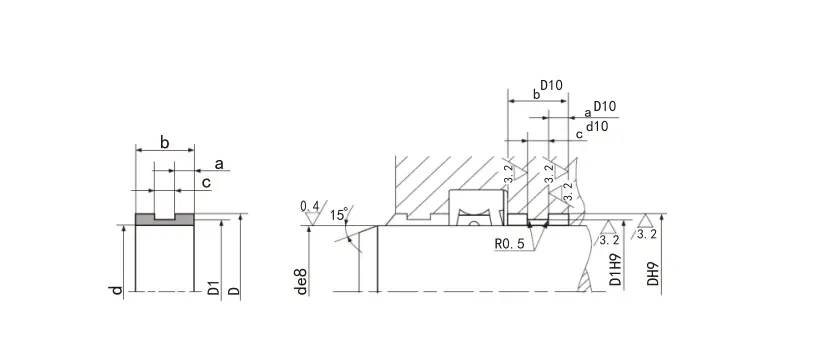

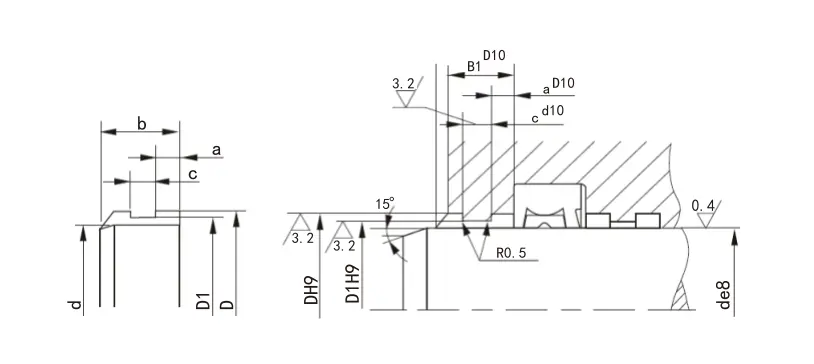

6. Štrukturálne zariadenie:

Špecifikácie:

Model	Šírka drážky H+0,2	Hrúbka T-0.05	Hrúbka t T-0.05	Hrúbka T-0.05	Hrúbka T-0.05	Hrúbka T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12,7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
POZNÁMKA: Séria Boldface sa bežne používa séria. Ak požadovaný produkt nie je v tejto tabuľke, kontaktujte nás.

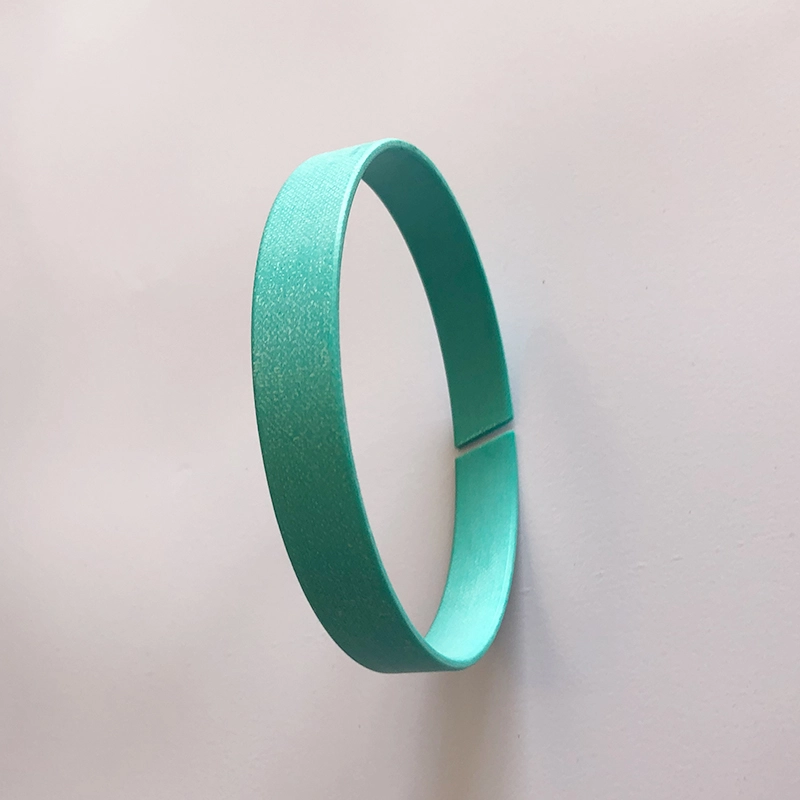

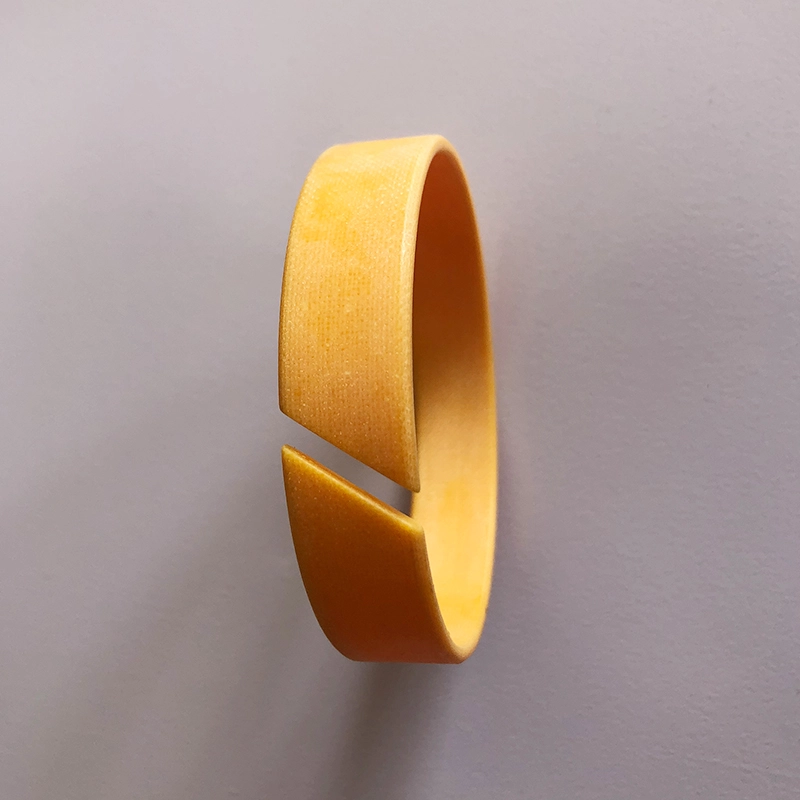

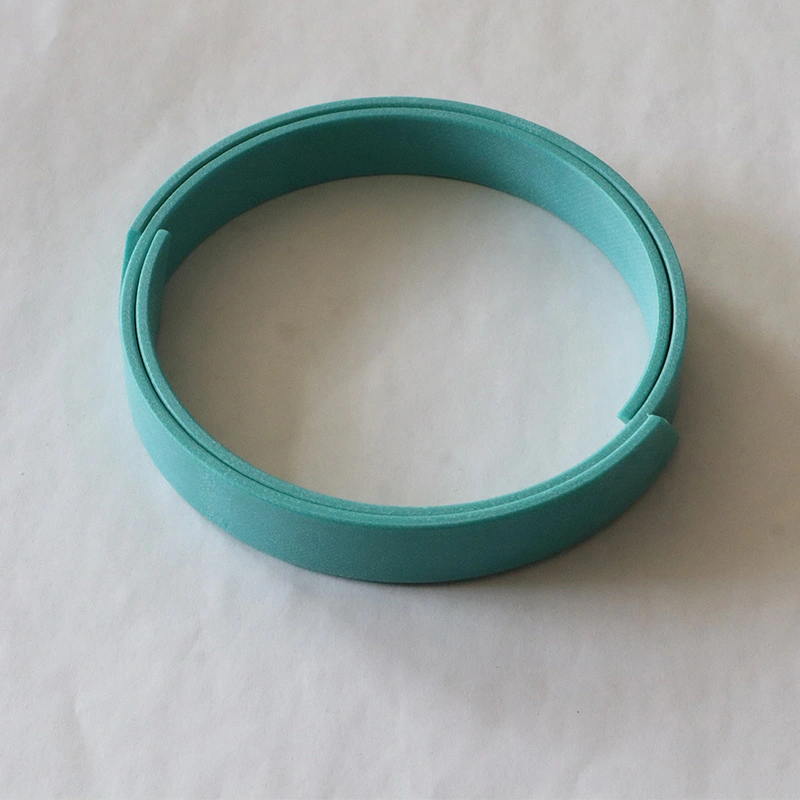

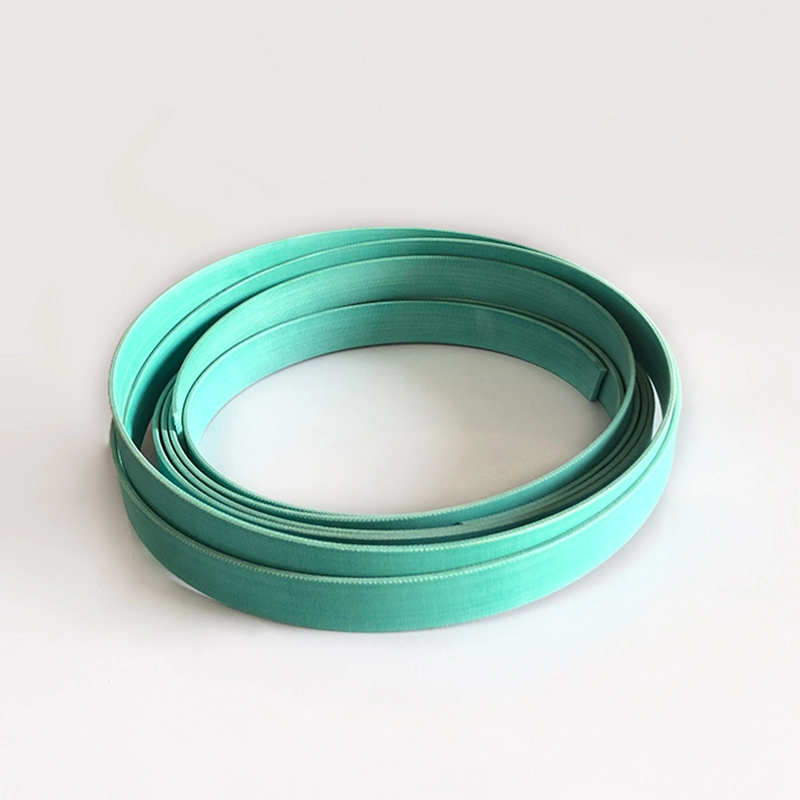

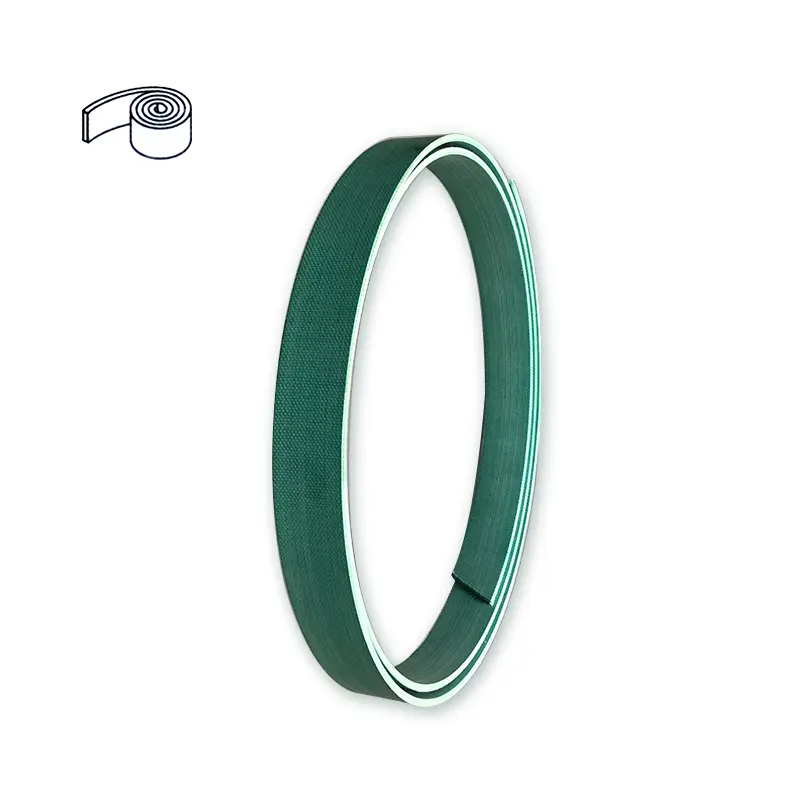

Fenolický podporný prsteň (pás) sa vyskytuje na látkach (pás)
Podporné krúžky sú dôležitými základnými komponentmi hydraulických valcov. Aby sme sa prispôsobili vývoju posuvných kruhov kombinovaných tuleňov a štruktúr mäkkých ložísk na svete, naša spoločnosť úspešne vyvinula prstene fenolických podporných prsteňov, ktoré sa vyskytujú na látkach (pásy). Roky skutočného použitia ukázali, že tento produkt dosiahol alebo prekročil úroveň kvality podobných zahraničných výrobkov a používatelia ho široko ocenili. Tabuľky 1 až 4 sú výkonnostné tabuľky podporných prsteňov (pásov) vyrobené našou spoločnosťou.

Tabuľka 1 Porovnanie fyzických vlastností nášho podporného kruhu a produktov Busak+Shamba

Zdroj	Podporte hrúbku krúžku (mm)	Pevnosť v tlaku (MPA)	Rýchlosť zmeny hmotnosti oleja Hydraulický olej (70 ± 2 ℃*24h）	Prelomová sila (MPA)	Adhézia medzivrstvy (kN/m)
Móda+Shamba	2.48	338.9	2.83	35.6	1.2
Naše výrobky	2.48	425	0.90	37.0	2.9
	2.48 (s grafitom)	390	0.63	36.4	2.08

Tabuľka 2 Index výkonnosti podporného kruhu hydraulického valca

Odroda	Naše výrobky		Orchot Mohol ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonec)	Upravený Polyoxymetylén	Mačka (USA)
	Meraná hodnota	Požadované ukazovatele
Pevnosť v tlaku (MPA)	≥ 350	≥ 330	≥ 350	≥ 280	≥ 50	≥ 270	≥ 150	≥80	≥ 217

Poznámka: ①busak+Shamba Company ②merkel Company Tabuľka 3 index pevnosti

Odroda	Naše výrobky		Orchot Mohol ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonec)	Upravený Polyoxymetylén	Mačka (USA)
	Meraná hodnota	Požadované ukazovatele
Pevnosť v tlaku (MPA)	≥ 350	≥ 330	≥ 350	≥ 280	≥ 50	≥ 270	-	≥80	≥ 217

Poznámka: ①busak+Shamba Company ②merkel Company Tabuľka 4 Koeficient trenia našich výrobkov a orkot TLG za podmienok suchého trenia a kvapkania oleja

Zaťaženie na jednotku Dĺžka kontaktu W (N/mm)	Hertz Contact Relay (N/MM2)	Koeficient trenia
		Stav suchého trenia		Stav mazania na kvapkanie ropy
		Naše výrobky	Orchot tlg	Naše výrobky	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

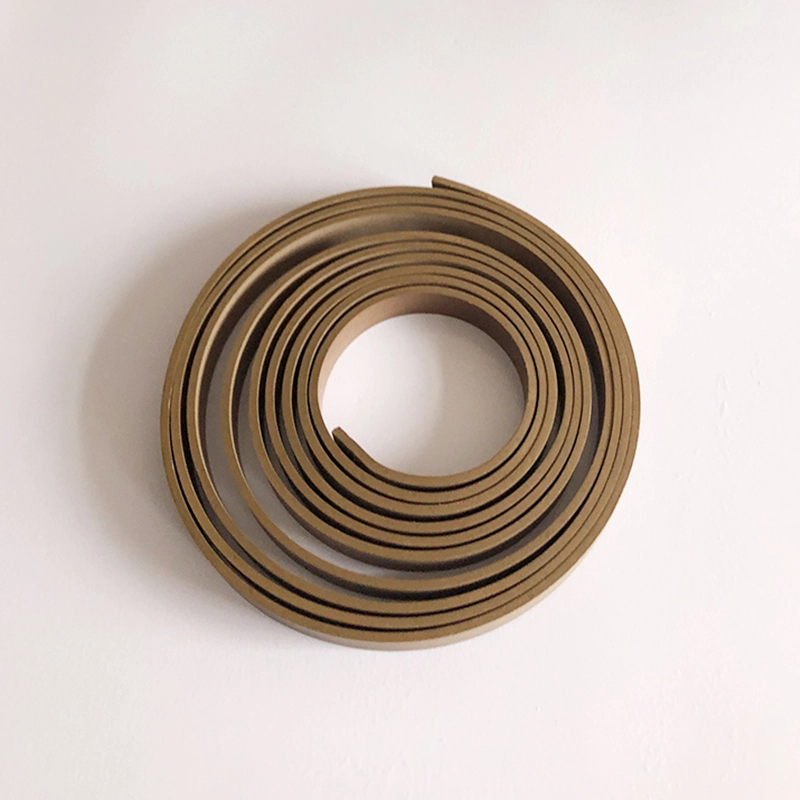

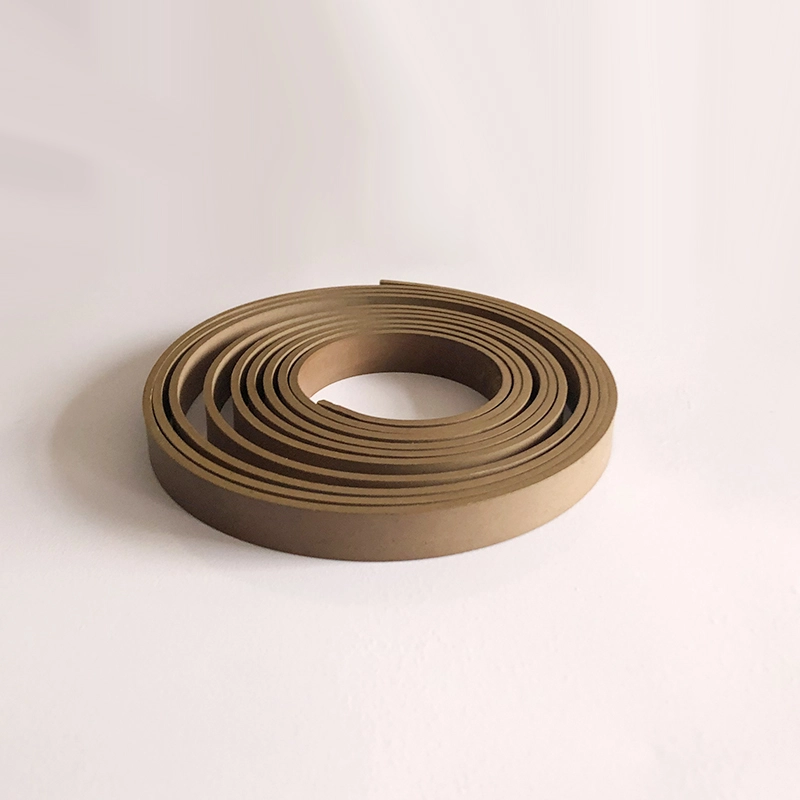

Belt odolný voči opotrebeniu PTFE (prsteň)
Materiál	Ptfe+bronz

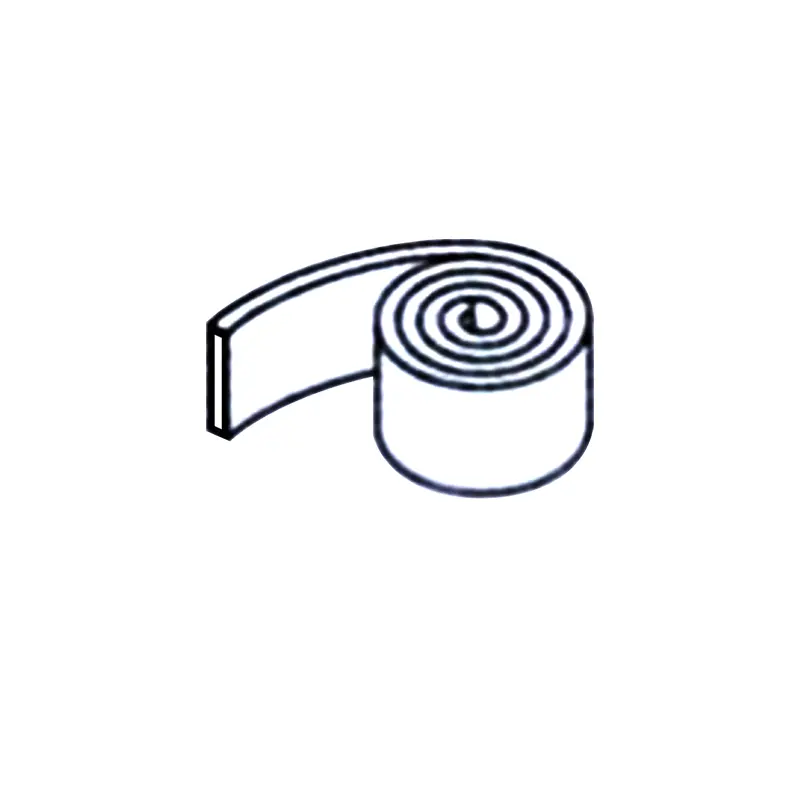

Dodávka	Roll (zvyčajne asi 20 metrov/kotúč) alebo rezaný na požadovanú dĺžku
Výhody	1. Nízke trenie, žiadne plazivé a hryzenie;
	2. Môže fungovať dobre bez dostatočného mazania;
	3. Odolný voči rôznym médiám, vynikajúca chemická stabilita;
	4. Môže sa umiestniť tvrdé predmety zabudované do krúžku odolného voči opotrebeniu, ktoré znižujú tvrdé predmety poškriabanie valca a tesnení, takže v situáciách s vysokým zaťažením používajú viac krúžkov odolných voči opotrebeniu;
	5. Má tiež dobrý odpor opotrebenia v situáciách vysokorýchlostných a svetlom zaťaženia, takže je to najpoužívanejší prsteň odolný voči opotrebeniu;
	6. Žiadne obmedzenia veľkosti, ktoré sa dajú použiť v situáciách s veľkým priemerom.
Teplota	-60 ~+200 ℃
Maximálna rýchlosť	15 m/s
Maximálna vytlačenie	15N/mm2 (20 °)
	7,5 N/mm2 (80 °)
	5N/mm2 (120 °)

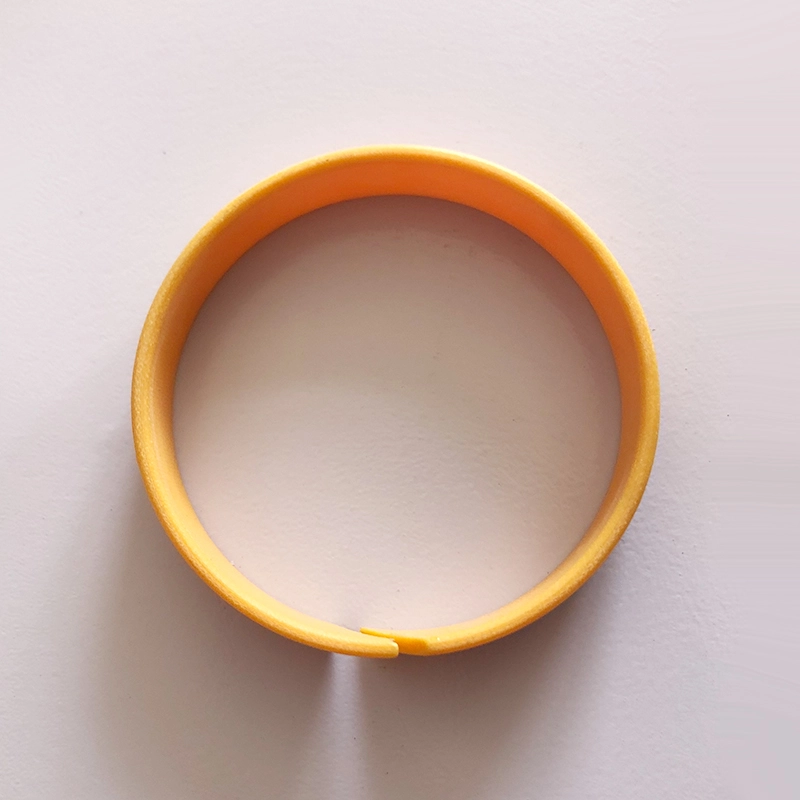

Nekovový vodiaci krúžok pre piestovú tyč RCS

Nekovový sprievodca prsteň pre piest RCT

Pre piest alebo piestovú tyč vedúcu v hydraulickom valci má kruh opotrebenia presný vodiaci účinok a môže absorbovať radiálne sily. Zároveň môže opotrebovací krúžok zabrániť kovovým kontaktom s kĺzavými časťami v hydraulickom valci. V porovnaní s kovovými krúžkami má kovové krúžky, ktoré neoverné opotrebenie majú veľa výhod. Medzi nimi sú k dispozícii fenolické a PTFE vodiace krúžky, ktoré sa vysielajú na látku, ktoré sú k dispozícii v type rezania na mieste a typu pripraveného na použitie.

1. Dobrý odolnosť proti opotrebeniu

2. Vyvarujte sa kontaktu s kovovým kovom

3. Môže potlačiť mechanické vibrácie

4. V dôsledku centrovacieho účinku kruhu opotrebenia je povolená veľká radiálna vôľa

5. Jednoduchá drážka, ľahko sa inštaluje

6. Nízke náklady na údržbu na základe vyššie uvedených výhod sa široko používajú

Materiály:

1. Polytetrafluóretylén PTFE3 (všeobecný materiál), PTFE4 (vhodné pre médiá s nízkym viskozitou, ako je voda), PTFE1 (požiadavky na nízke tlmenie, ako je pneumatika)

2. Polyoxymetylén pom alebo nylon PA a jeho modifikované materiály

3. Formaldehyd živica + zosilnené vlákno Prif

Porovnávacia tabuľka kapacity zaťaženia rôznych materiálov (referencia)

Materiál	Maximálna kapacita (N/mm2)
Medený prášok naplnený PTFE	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenol s látkou	90 (60 ° C); 40 (80 ° C)
Polyoxymetylén alebo nylon	25 (60 ° C); 15 (80 ° C)
Vyplnený polyoxymetylén alebo nylon	40 (60 ° C); 30 (80 ° C)

Drážková kvalita povrchu

Plynulosť	Rtmax (μm)	RA (μm)
Posuvná plocha	≤2,5	0,05-0.3
Drážka dna	≤10	≤2
Drážková strana	≤15	≤3

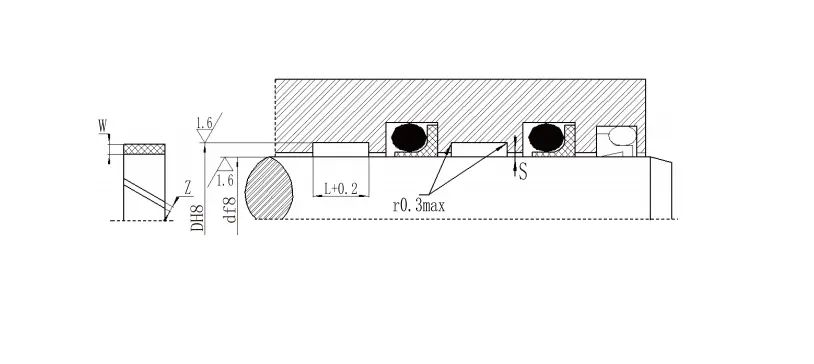

Séria špecifikácie prsteňa s piestovými tyčami

Priemer tyče	Priemer	Šírka drážky	Hrúbka	Priepasť		Priemer tyče	Priemer	Šírka drážky	Hrúbka	Priepasť
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3,1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3,1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

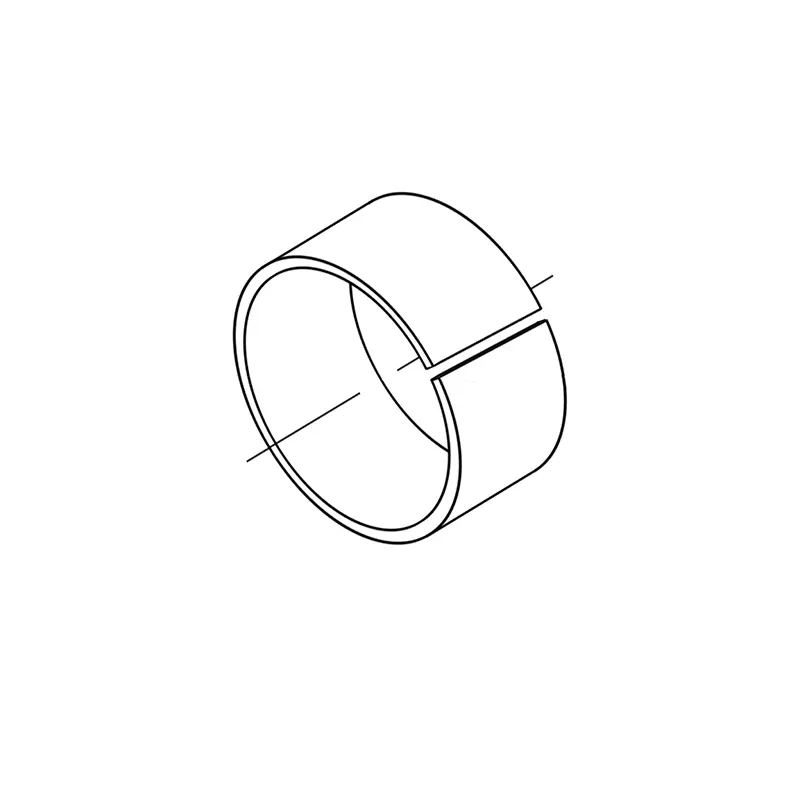

RCSF-1 Self-Lubrikujúci vodiaci parametre krúžkov
Parametre			Rcsf-1		RCSF-1D	Rcsf-1b	Rcsf-1
			Bez olova		Hydraulický špeciálny rukáv	Bronzový podklad	Rukáv odolná voči korózii z nehrdzavejúcej ocele
Maximálny tlak ložiska (dynamická)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Maximálny tlak ložiska (statický)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Kmitajúci pohyb			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maximálna rýchlosť kĺzania (mazanie oleja)			<2 m/s		<2 m/s	<2 m/s	<2 m/s
Koeficientné trenie μ	Suché trenie		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Mazanie oleja		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maximálna hodnota PV (sucho)			3,6n/mm².m/s		3,8 N/mm².m/s	4,3n/mm².m/s	3,6n/mm².m/s
Maximálna hodnota PV (olej)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Prevádzková teplota			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Tepelná vodivosť			42 W/M.K		42 W/M.K	42 W/M.K	42 W/M.K
Koeficient lineárneho rozširovania			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB TYP BRONZE PRÍRUČKA PRÍRUČKA OBCHODOVAŤ
Parameter		RCFB090		RCFB092		Rcfb09g
Hustota		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Pevnosť		470n/mm²		470n/mm²		470n/mm²
Tepelná vodivosť		60 W/M.K		60 W/M.K		58 W/M.K
Koeficient lineárneho rozširovania		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Tvrdosť		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Predĺženie		55%		55%		55%
Názov materiálu		Cusn8p		Cusn8p		Cusn8p
Ostatné voliteľné materiály		Cusn6.5p		Cusn6.5p		Cusn6.5p
