Tesnenia hydraulickej piestovej tyče

Ruichen Seals má rozsiahle skúsenosti s výrobou a vývojom tuleňov a tesniacich materiálov. Naše tesnenia hydraulickej piestovej tyče zahŕňajú rôzne modely. Môžete si urobiť vhodnú voľbu na základe podrobných informácií uvedených nižšie, alebo nás kontaktovať, aby ste získali vhodnejšie a prispôsobenejšie tesniace riešenie.

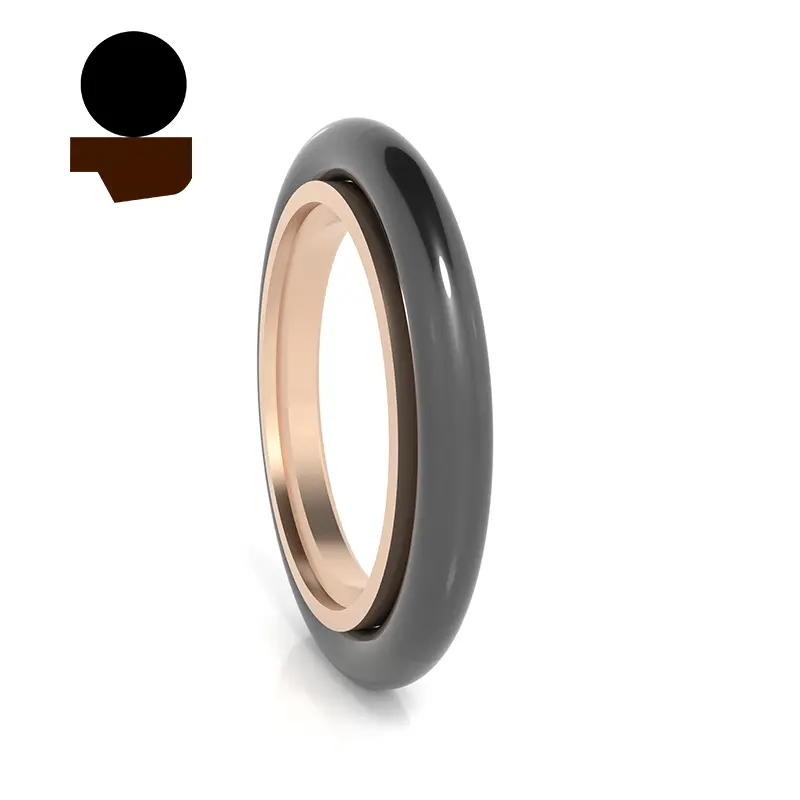

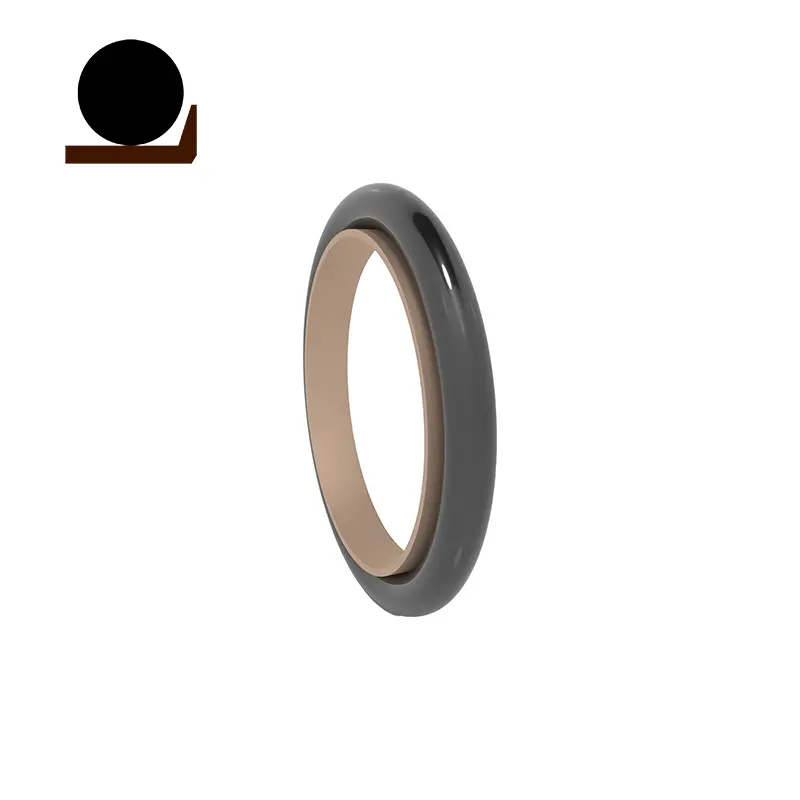

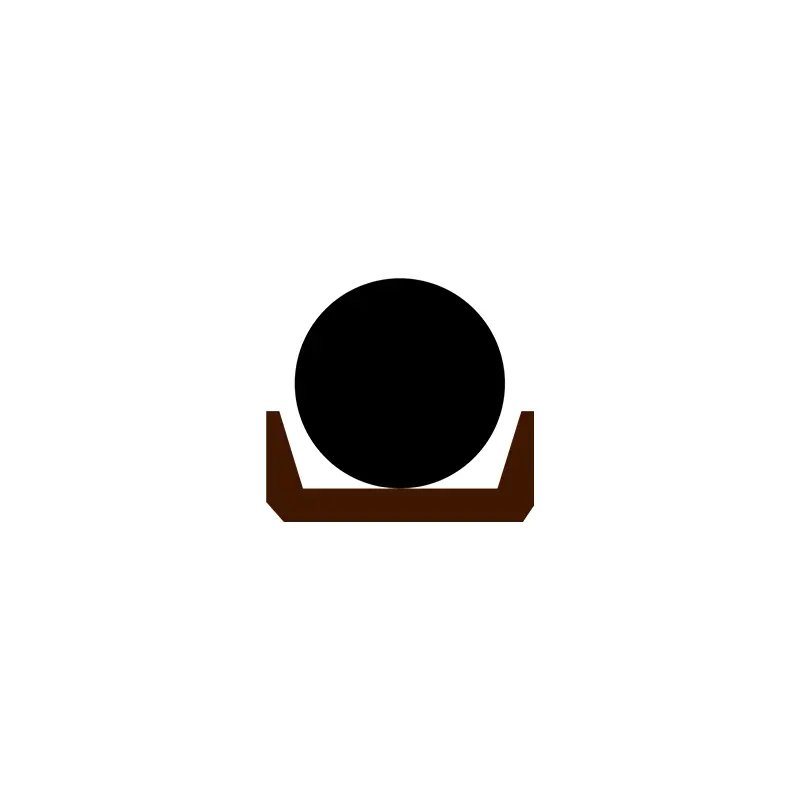

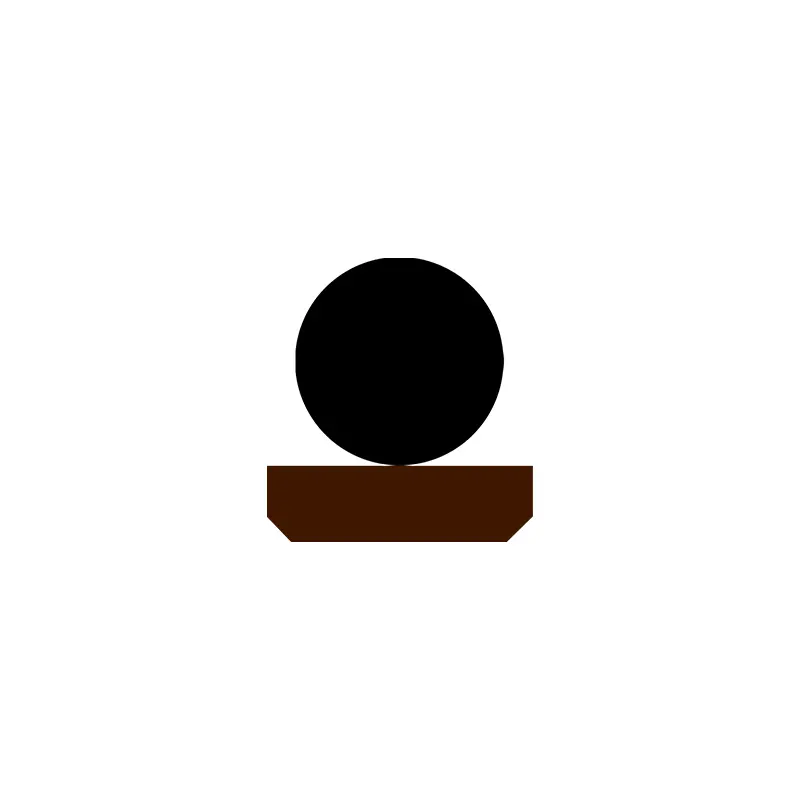

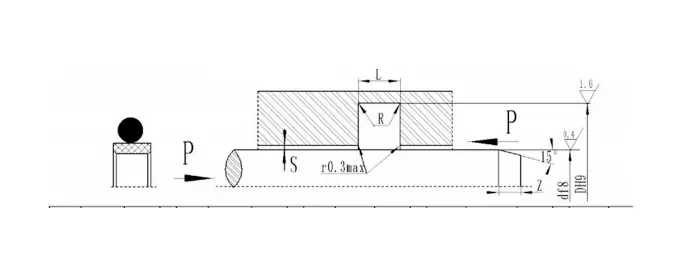

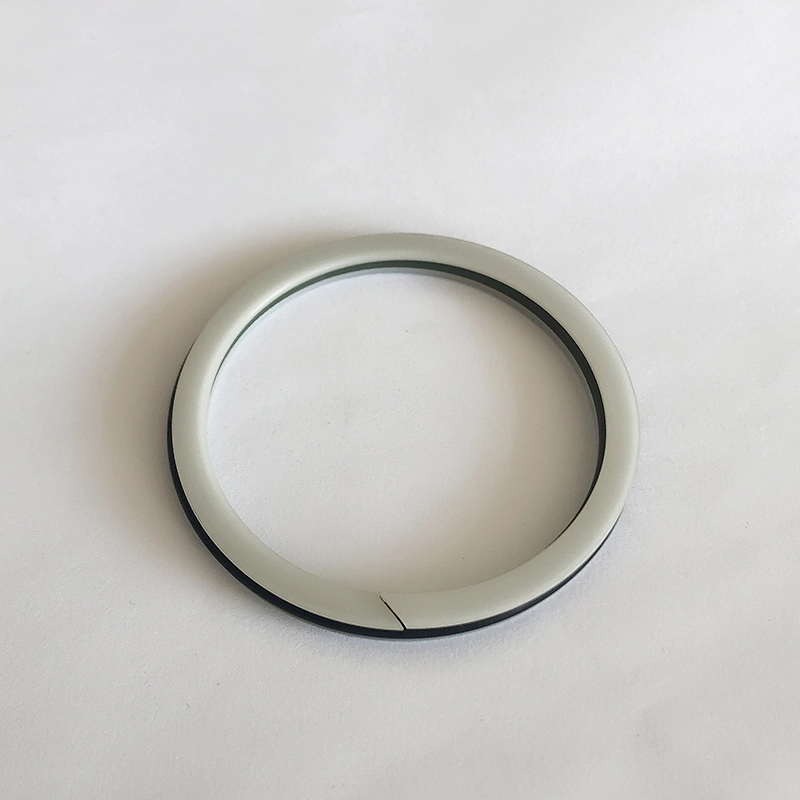

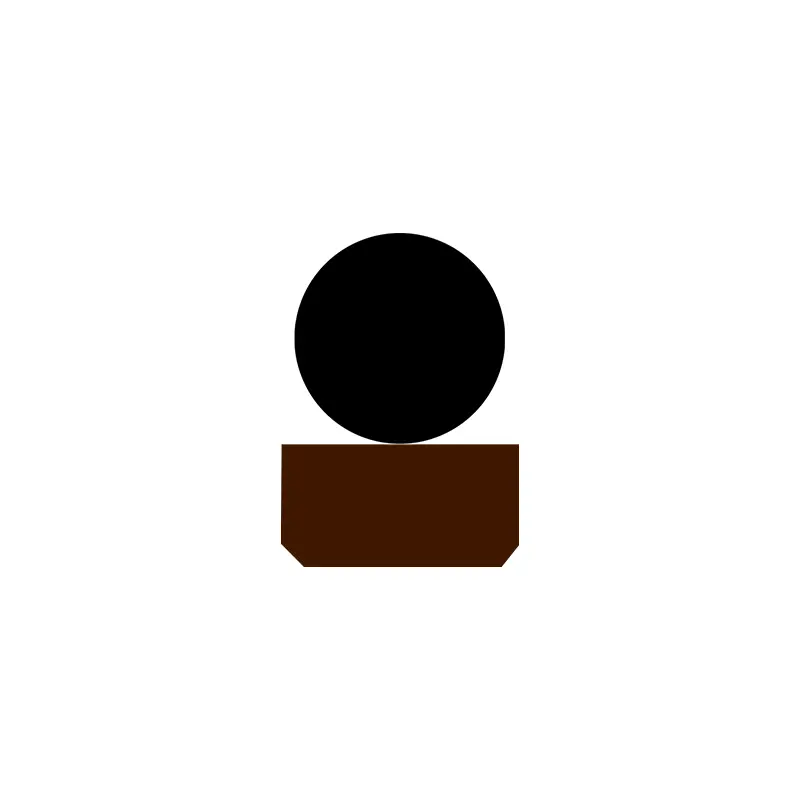

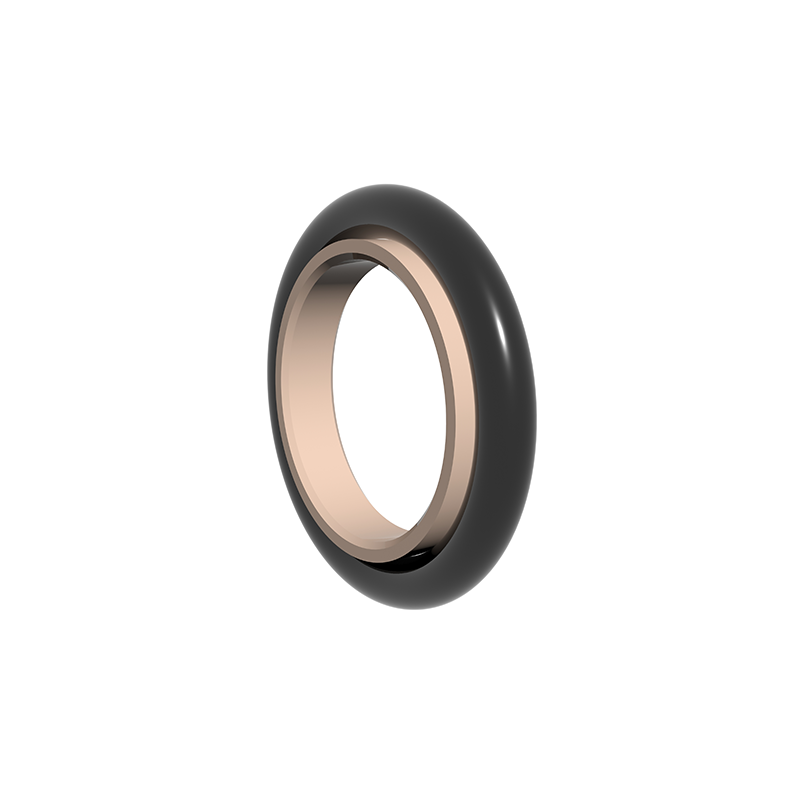

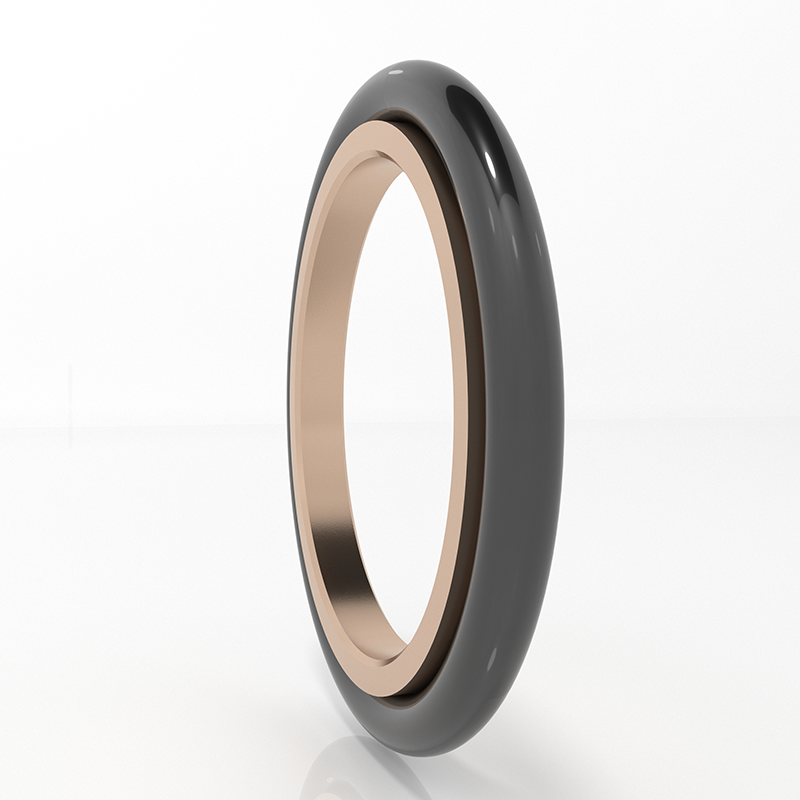

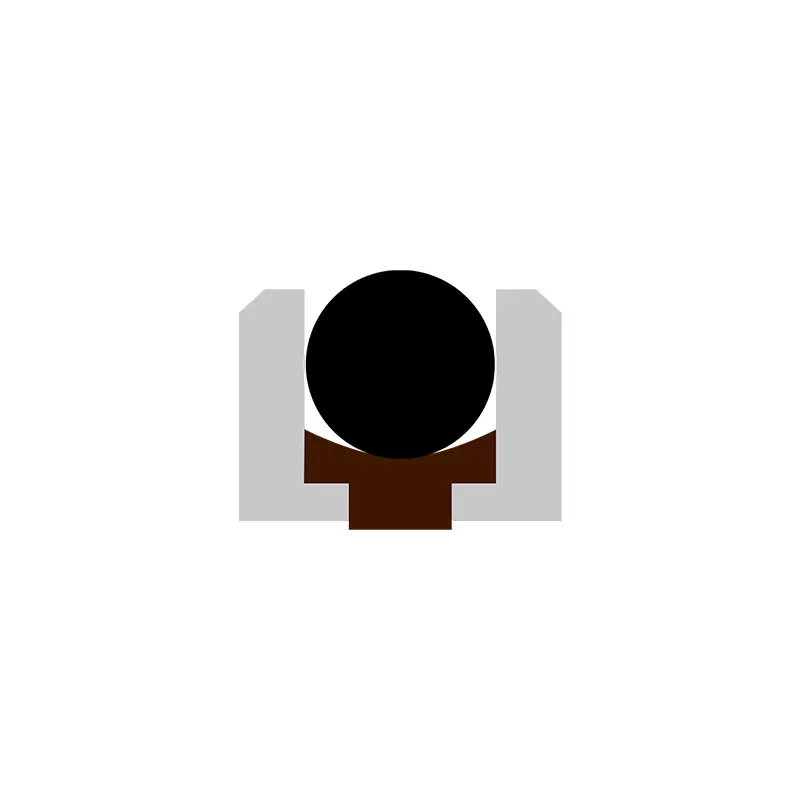

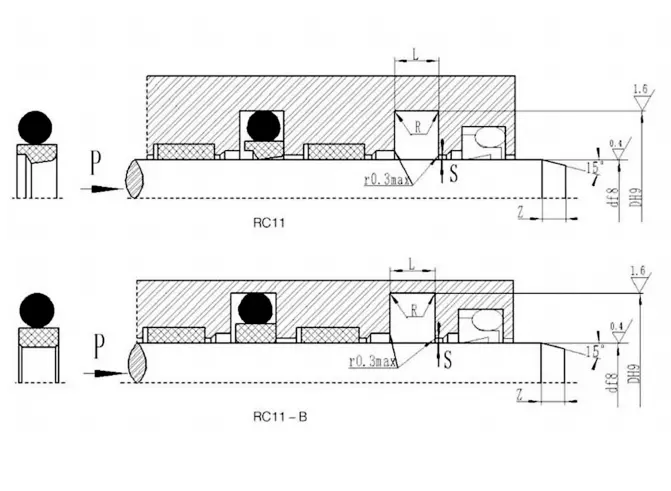

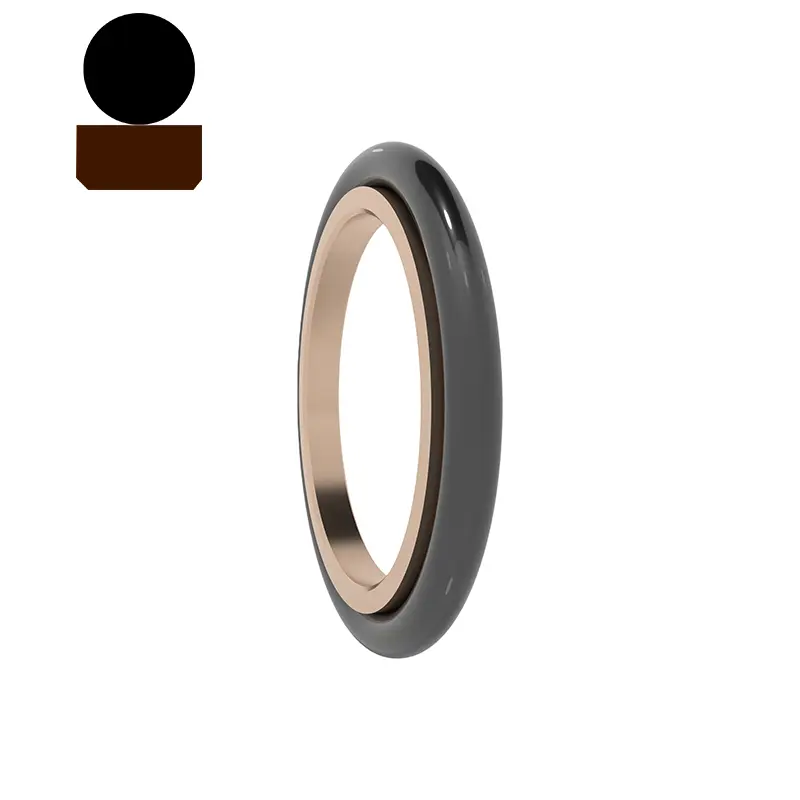

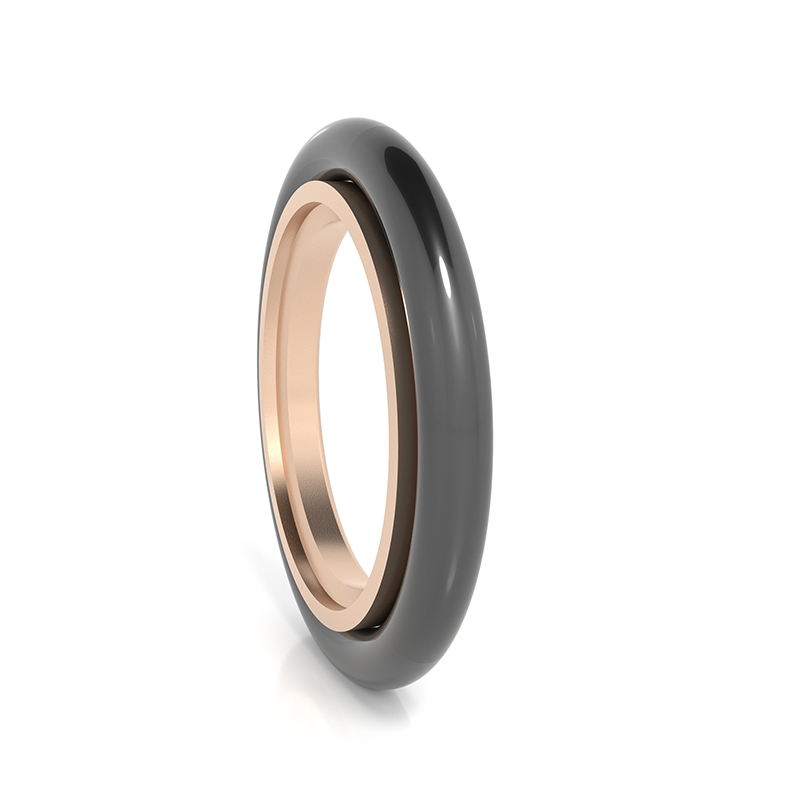

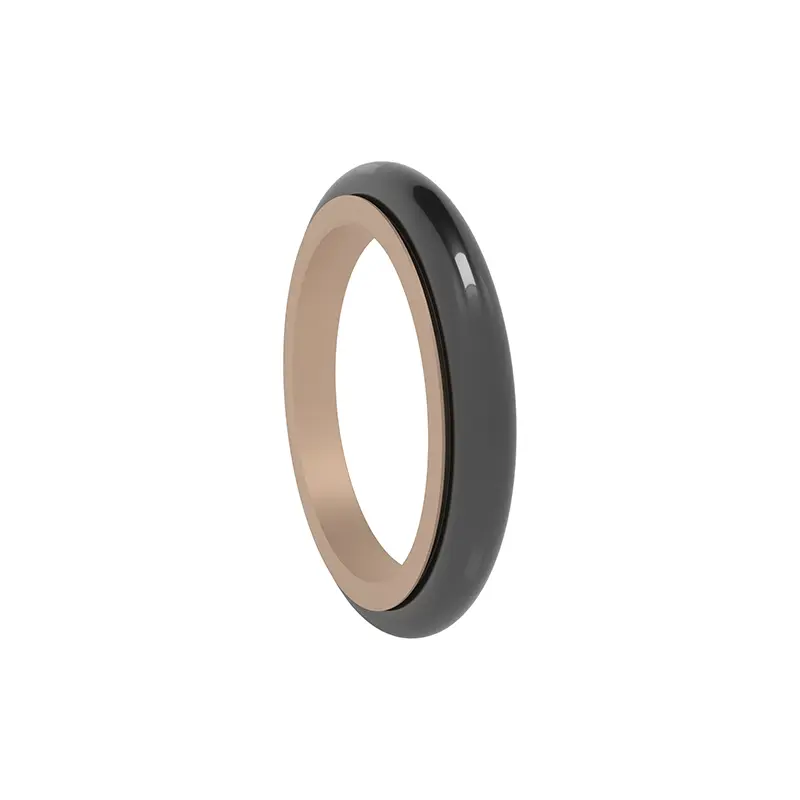

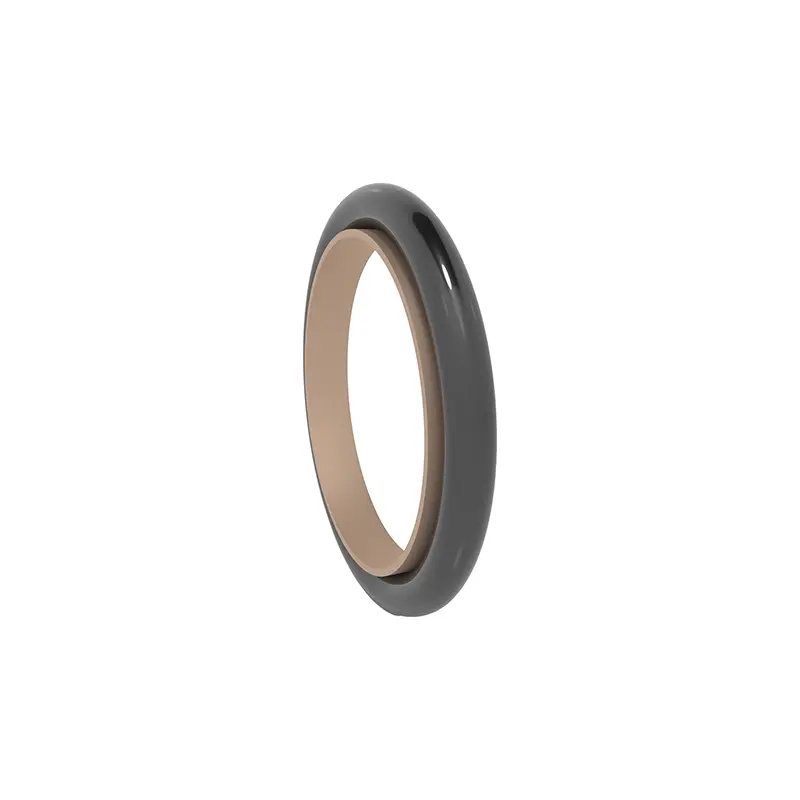

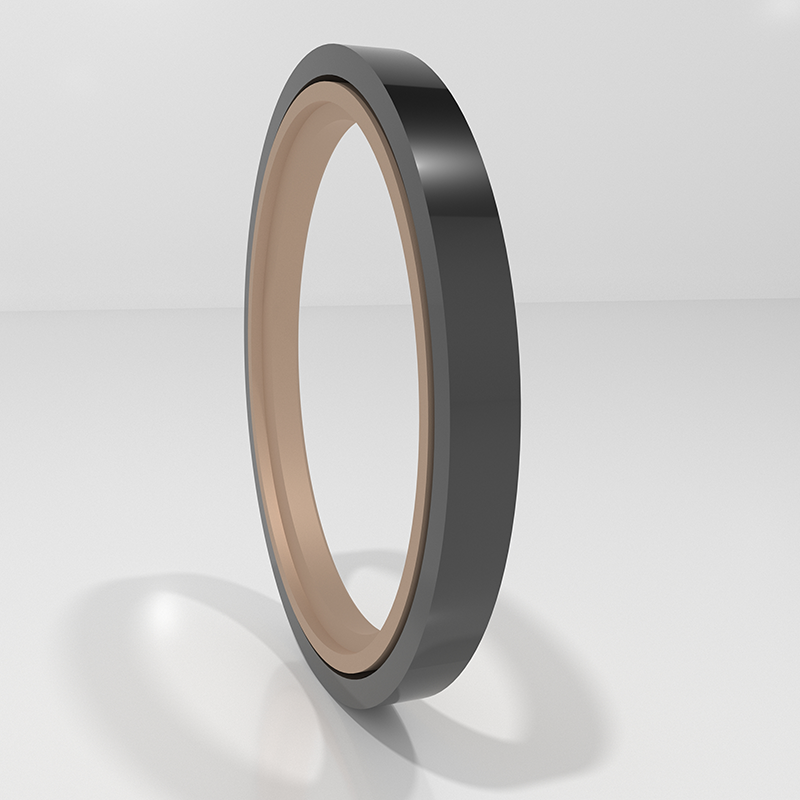

RC11 sa skladá z naplneného utesnovacieho krúžku PTFE a gumového krúžku v tvare O, ktorý je vhodný pre hydraulický recipročný pohyb jednosmerného tlakového tesnenia.

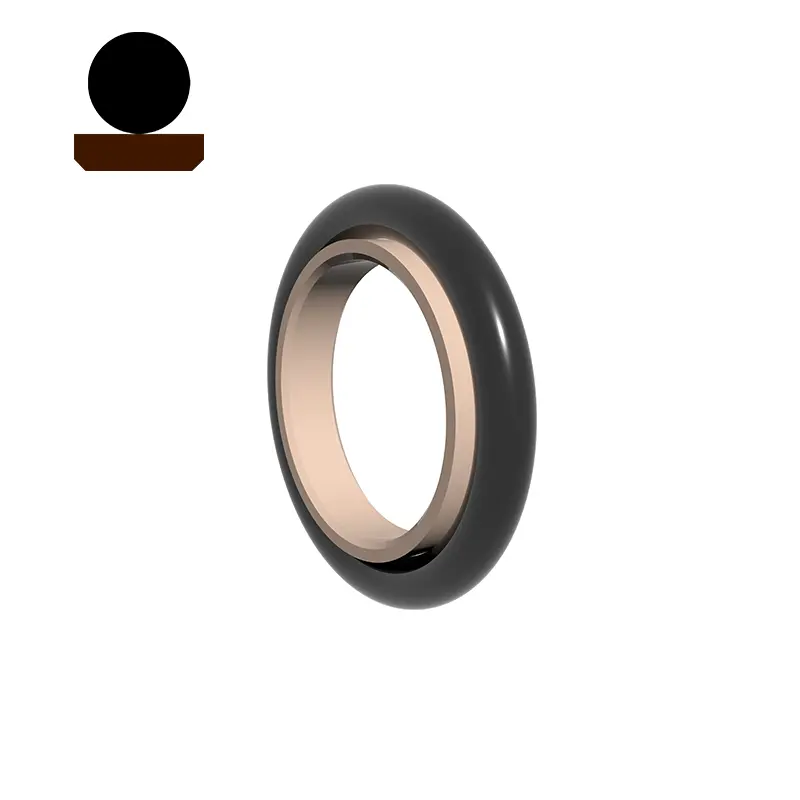

RC11-B sa skladá z naplneného pravouhlého tesniaceho krúžku PTFE a gumového krúžku v tvare O, ktorý je vhodný pre obojsmerné tlakové tesnenie hydraulického recipročného pohybu. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Všeobecne sa používa v spojení s vodiacim krúžkom. Rozdelené (otvorené) drážky by sa mali používať na priemery tyče menej ako 30 mm. Vlastnosti:

1. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;

2. Veľmi vysoký tlakový stabilita za tlakových a tvrdých podmienok;

3. Vysoká životnosť sa môže použiť na mazacie tesnenia bez oleja;

4. Môže sa použiť na utesnenie médií s nízkou viskozitou, ako je voda;

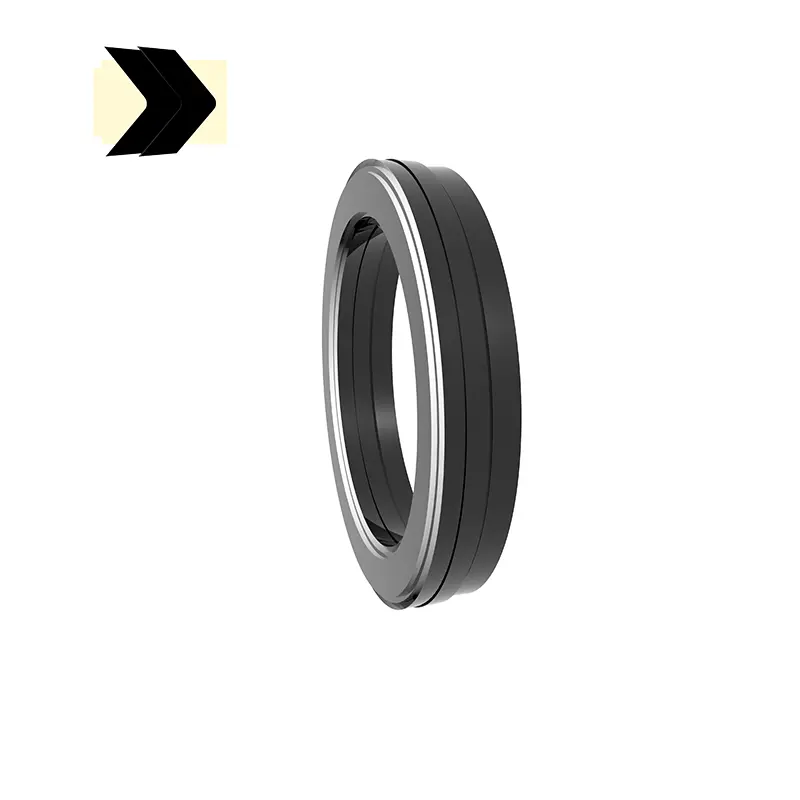

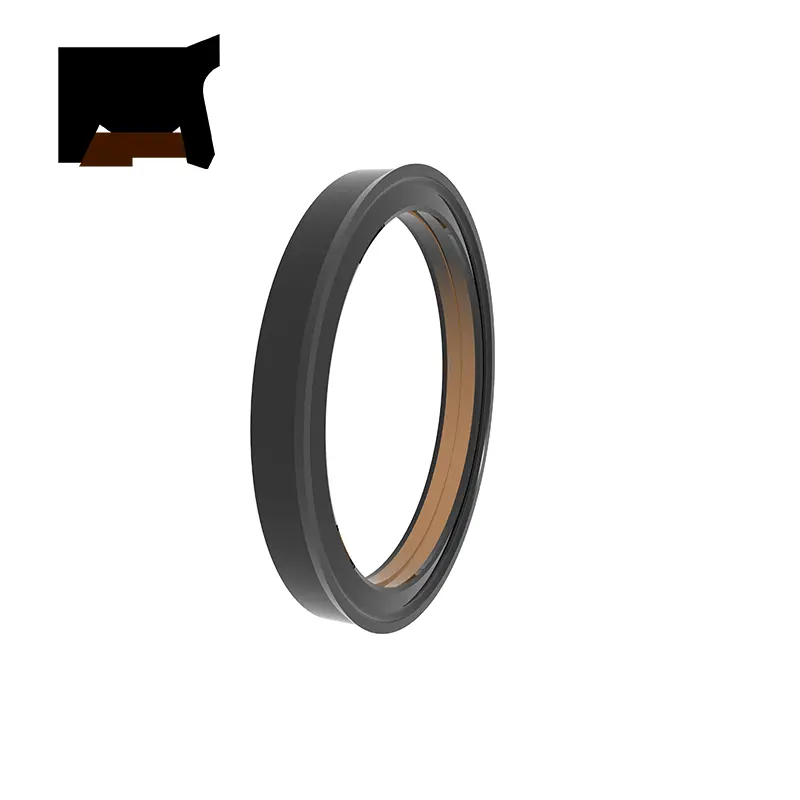

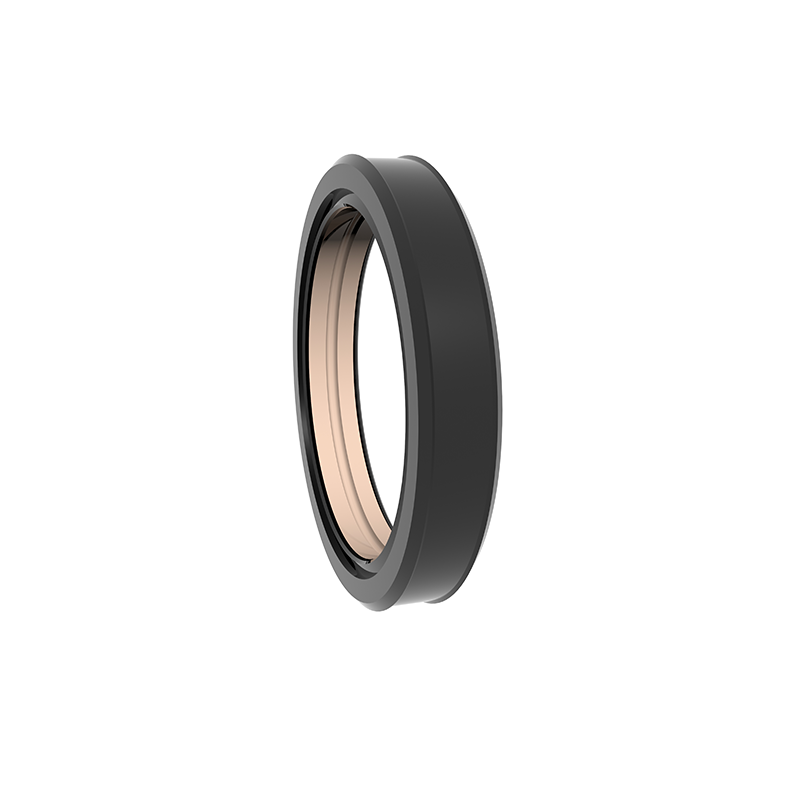

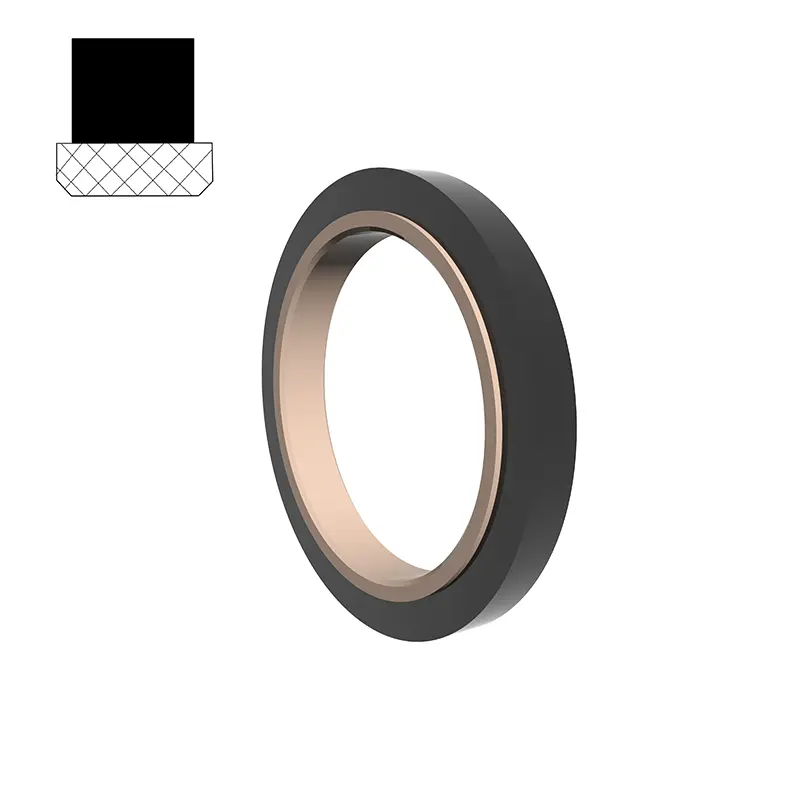

RC12 sa skladá z naplneného tesniaceho krúžku PTFE PTFE a obdĺžnikového gumového krúžku, ktorý je vhodný pre hydraulický recipročný pohyb jednosmerného tlakového tesnenia. Obdĺžnikový krúžok poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Všeobecne sa používa v spojení s vodiacim krúžkom. Rozdelené (otvorené) drážky by sa mali používať na priemery tyče menej ako 30 mm. Väčšinou sa používa v ťažkých hydraulických zariadeniach.

Vlastnosti:

1. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;

2. Veľmi vysoký tlakový stabilita za tlakových a tvrdých podmienok;

3. Vysoká životnosť sa môže použiť na mazacie tesnenia bez oleja;

4. Môže sa použiť na utesnenie médií s nízkou viskozitou, ako je voda;

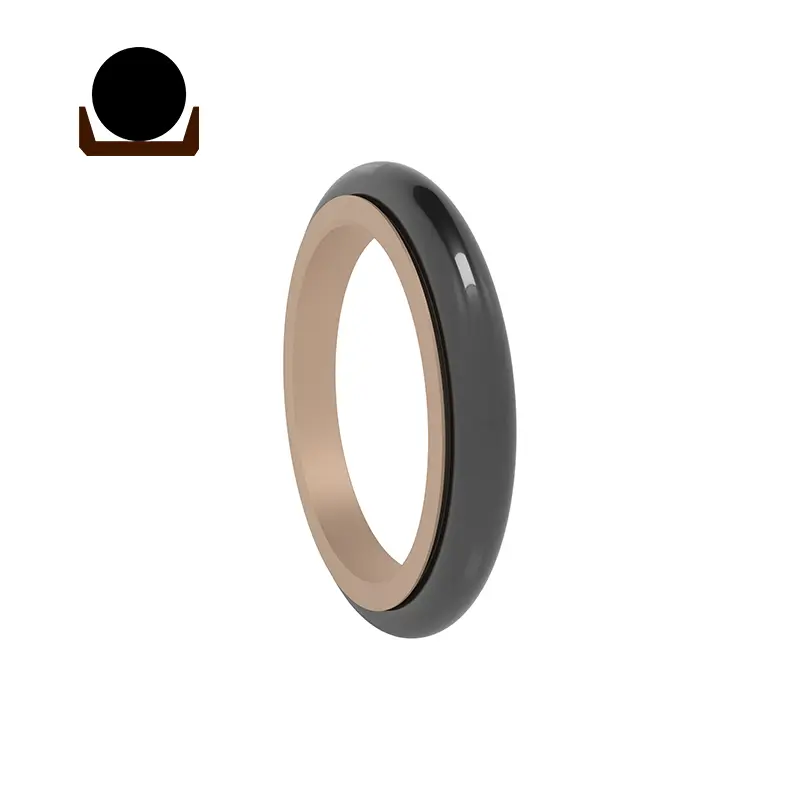

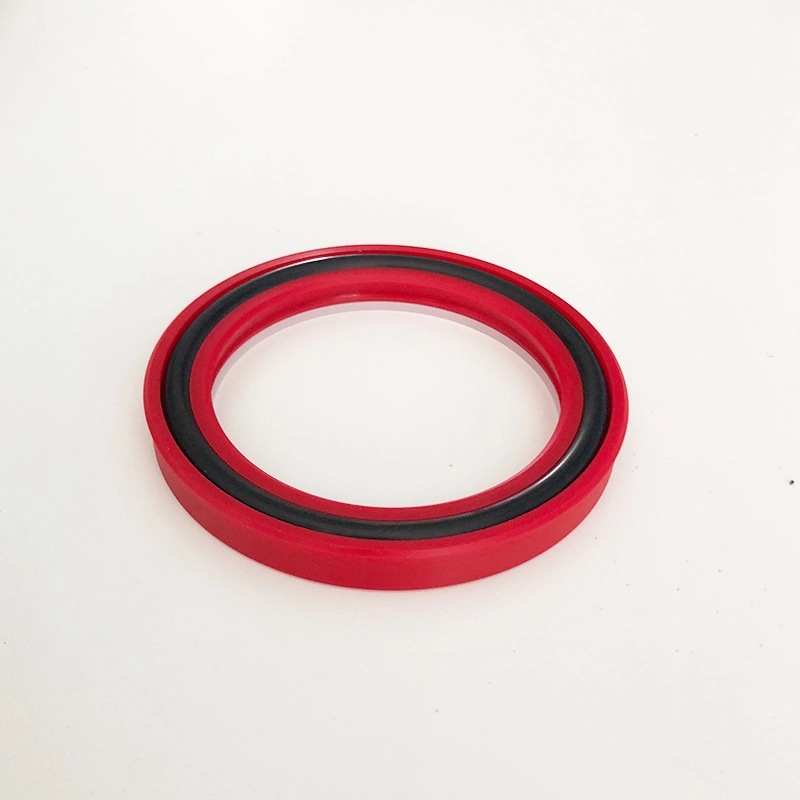

SPNC/RC13 sa skladá z tesniaceho krúžku v tvare PTFE a gumového krúžku v tvare O, ktorý je vhodný pre hydraulické a pneumatické recipročné obojsmerné tlakové tesnenie tlaku. Kruh v tvare O poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Tesniaci prsteň prijíma tenký dizajn pier, ktorý má dobrú schopnosť kompenzácie sledovania, takže tesnenie je dobrý a môže byť nainštalovaný v kruhovej drážke GB12350. Rozdelené (otvorené) drážky by sa mali používať na priemery tyče menej ako 30 mm. Vlastnosti:

1. Môže sa použiť na hydraulický aj pneumatický a môže sa použiť na obojsmerné tlakové tesnenie;

2. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie a žiadne plazivé;

3. Dlhá životnosť, môže sa použiť na mazacie tesnenia bez oleja;

4. Malý štrukturálny priestor, ľahká inštalácia a údržba;

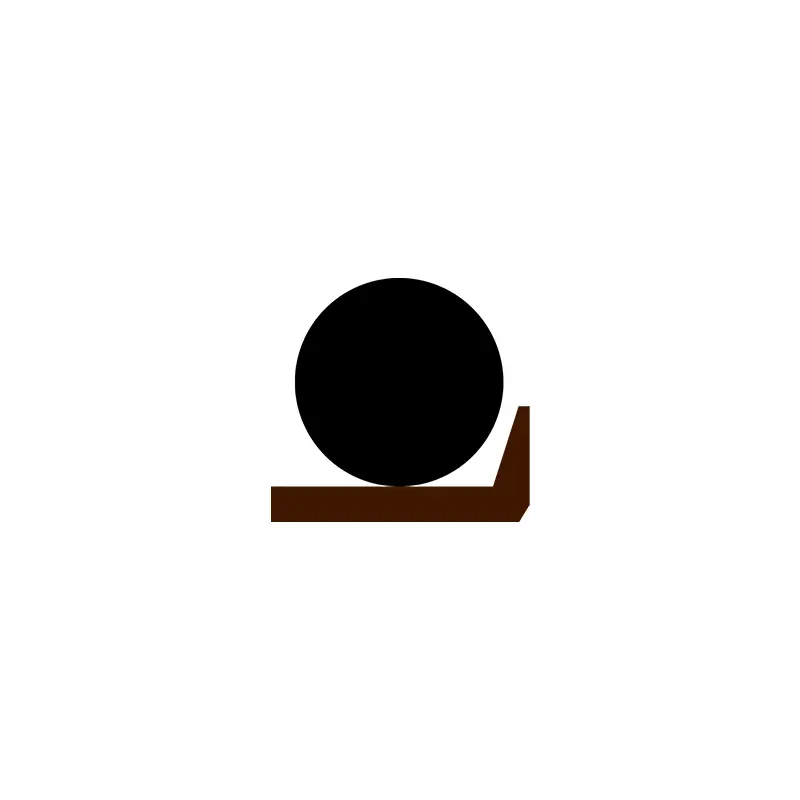

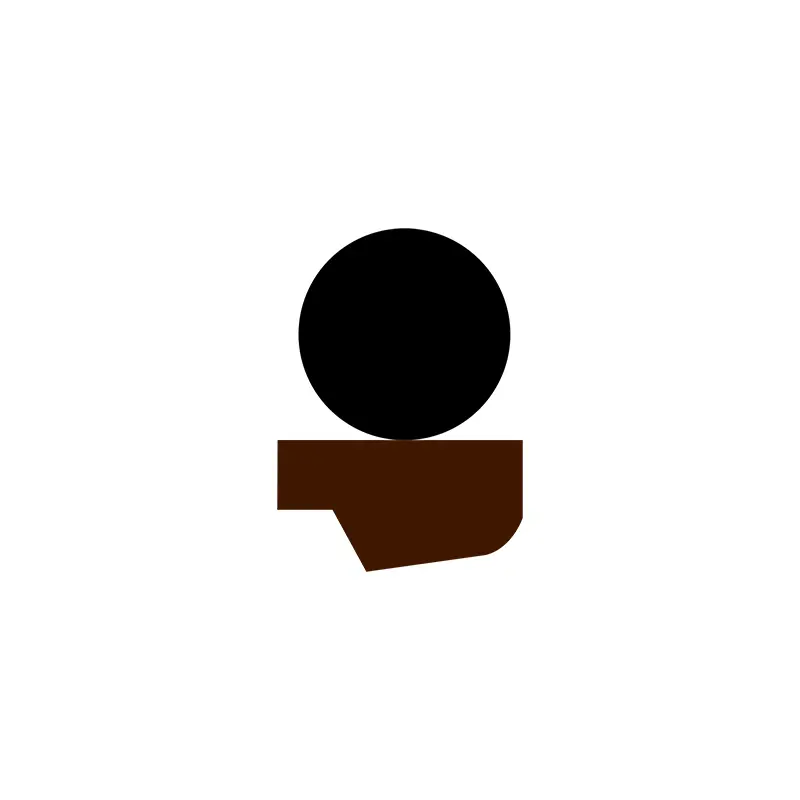

RC14 sa skladá z trojuholníkového tesniaceho krúžku PTFE a gumového krúžku v tvare O, ktorý je vhodný pre hydraulický a pneumatický recipročný pohyb jednosmerného tlaku. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Pretože tesniaci krúžok prijíma tenký dizajn pery, schopnosť kompenzácie sledovania je lepšia, takže tesnenie je dobrý. Rozdelená (otvorená) drážka by sa mala použiť na priemery tyče menšie ako 30 mm. Vlastnosti:

1. Môže sa použiť na hydraulický aj pneumatický;

2 Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;

3. Dlhá životnosť, môže sa použiť na mazacie tesnenia bez oleja;

4. Malý štrukturálny priestor, ľahká inštalácia a údržba;

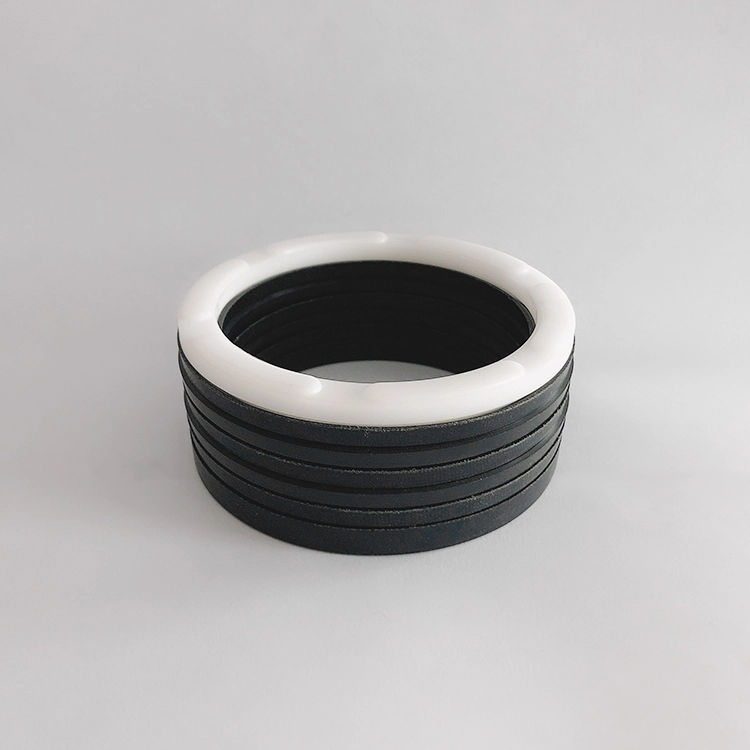

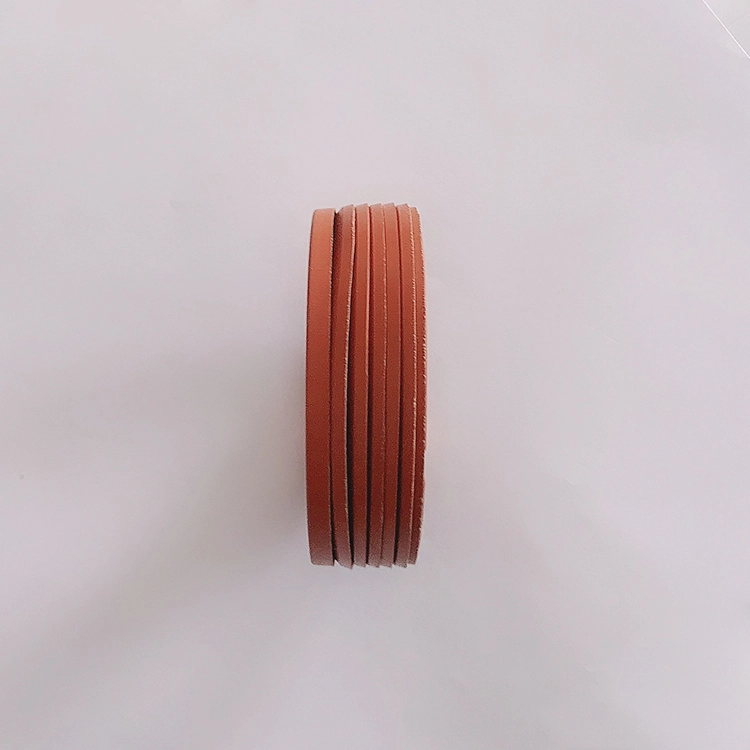

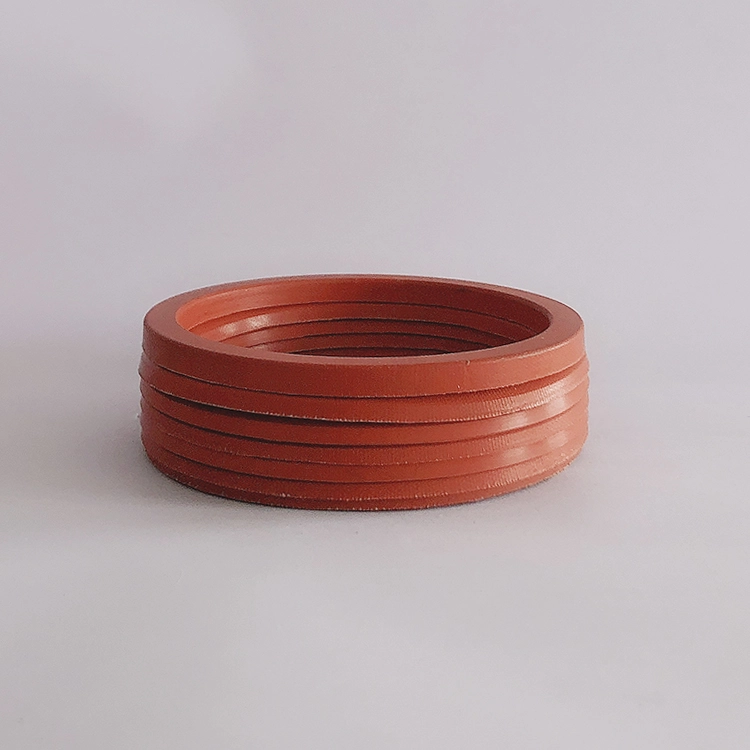

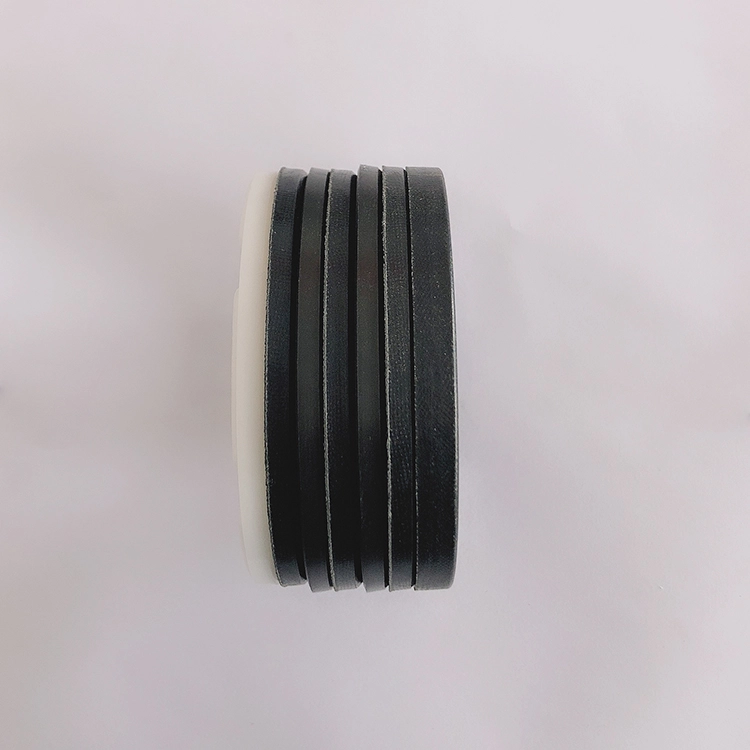

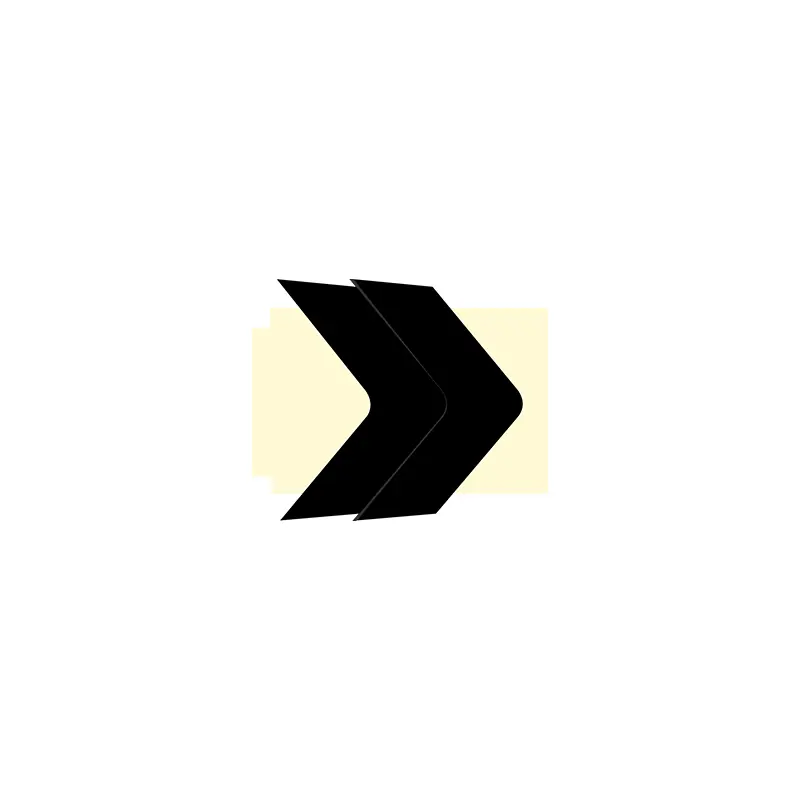

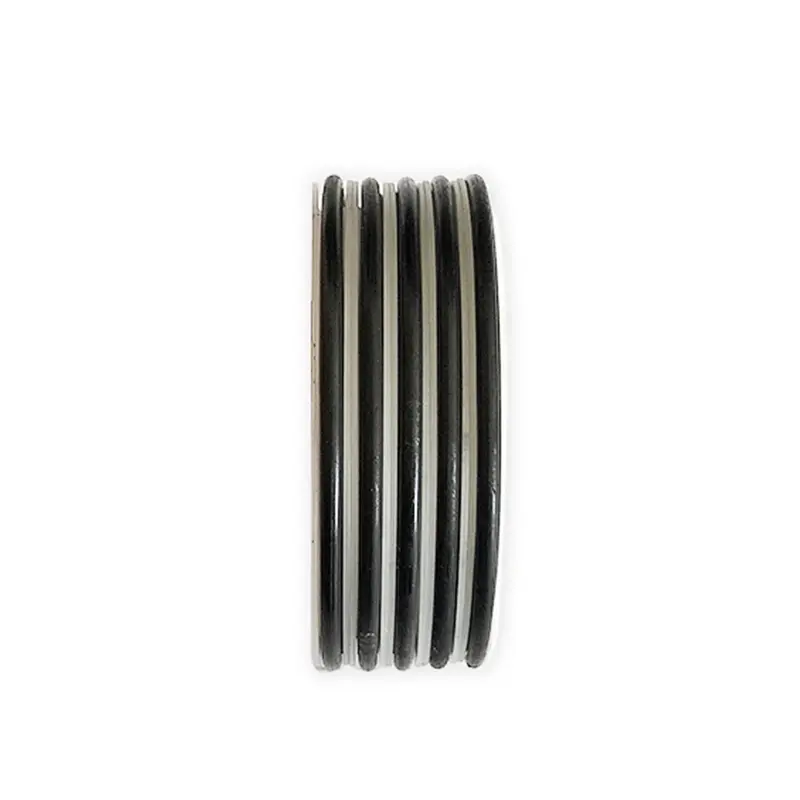

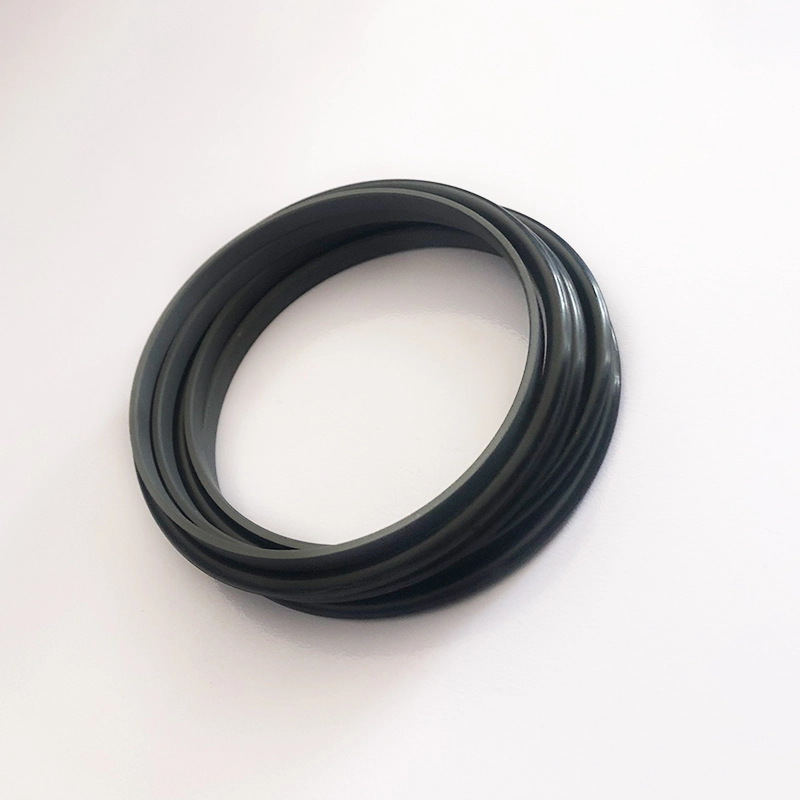

RC15 sa skladá zo súpravy (viac ako 3) tesniacich krúžkov v tvare V, tlakový kruh a podporný krúžok a je vhodný na hydraulické recipročné jednosmerné tlakové tesnenie pohybu. Pri inštalácii sa musí aplikovať tuk kompatibilný s tesniacim materiálom. Nemôže byť nainštalovaný do integrálnej (uzavretej) drážky. Vlastnosti:

1. K dispozícii sú rôzne materiály, ktoré je možné optimálne upraviť tak, aby vyhovovali rôznym účelom;

2. Môže sa používať za tvrdých pracovných podmienok a je vhodný pre takmer všetky médiá a tvrdé podmienky;

3. Má dlhú životnosť a môže sa použiť na mazané tesnenia bez oleja (primeraný výber materiálu);

4. Utesnenie a trenie je možné nastaviť nastavením tesnenia a axiálna veľkosť je možné nastaviť pridaním alebo odstránením tesniaceho krúžku v tvare V;

5. Môže to fungovať efektívne, aj keď je kvalita tesnenia povrchu zlá.

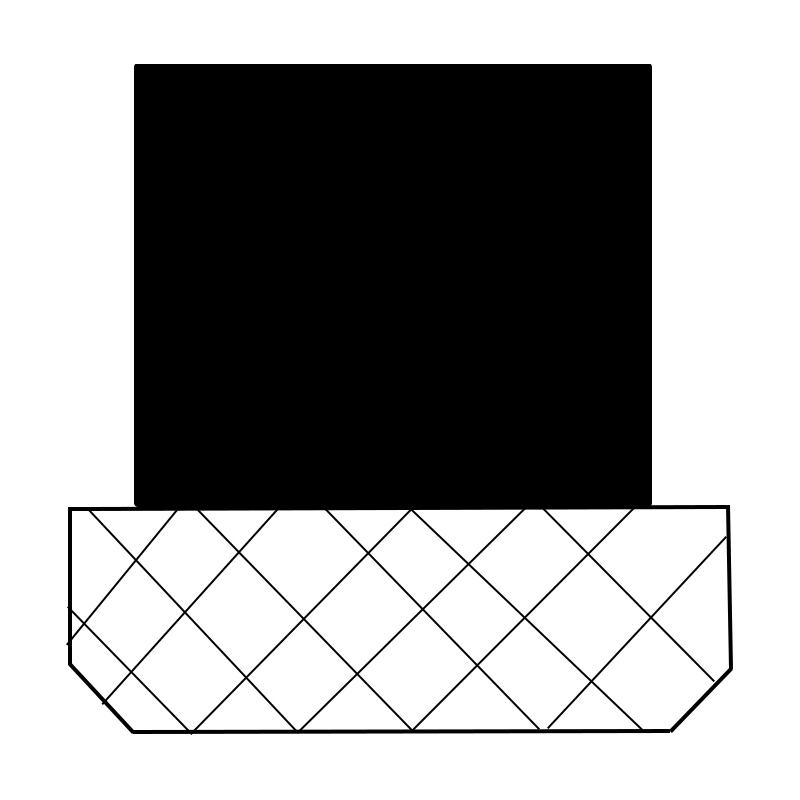

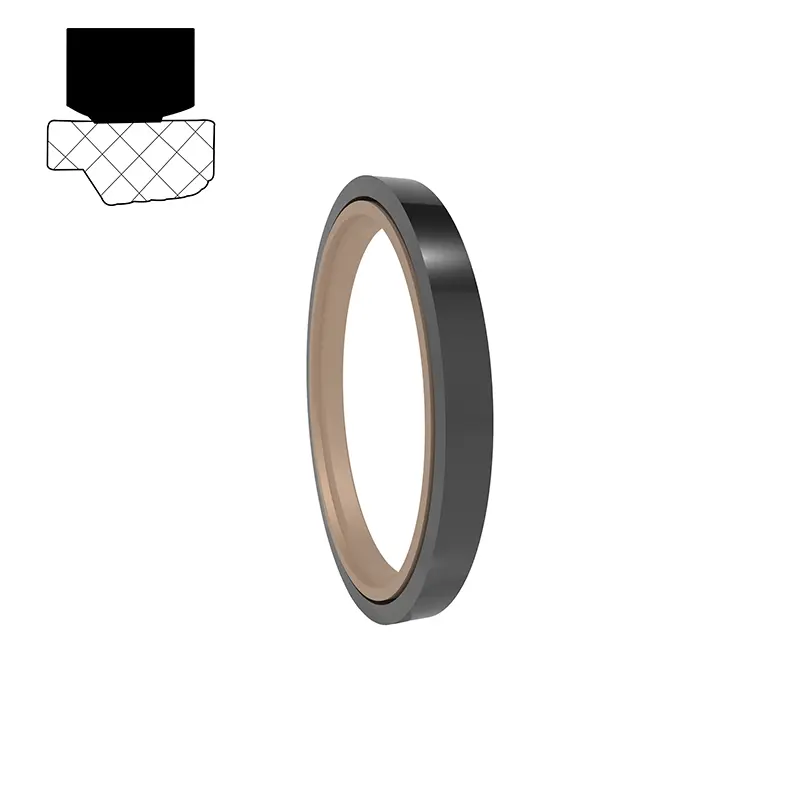

SPN sa skladá z naplneného pravouhlého tesniaceho krúžku PTFE a obdĺžnikového gumového krúžku, ktorý je vhodný pre hydraulické a pneumatické recipročné obojsmerné tlakové tesnenie pohybu. Obdĺžnikový krúžok poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Rozdelené (otvorené) drážky by sa mali používať na priemery tyče menej ako 30 mm.

Vlastnosti:

1. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;

2. Hydraulické a pneumatické tesnenia dvojitého použitia, ktoré sa môžu použiť na obojsmerné tlakové tesnenie;

3. Vysoká životnosť sa môže použiť na mazacie tesnenia bez oleja;

4. Malý štrukturálny priestor, ľahká inštalácia a údržba;

RC17 je vhodný na hydraulické a pneumatické recipročné obojsmerné tesnenie tlaku. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebenie tesniaceho krúžku. Rozdelené (otvorené) drážky by sa mali používať na priemery tyče menej ako 30 mm. Vlastnosti:

1. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;

2. Hydraulické a pneumatické tesnenia dvojitého použitia, ktoré sa môžu použiť na obojsmerné tlakové tesnenie;

3. Dlhá životnosť, môže sa použiť na mazacie tesnenia bez oleja;

4. Malý štrukturálny priestor, ľahká inštalácia a údržba:

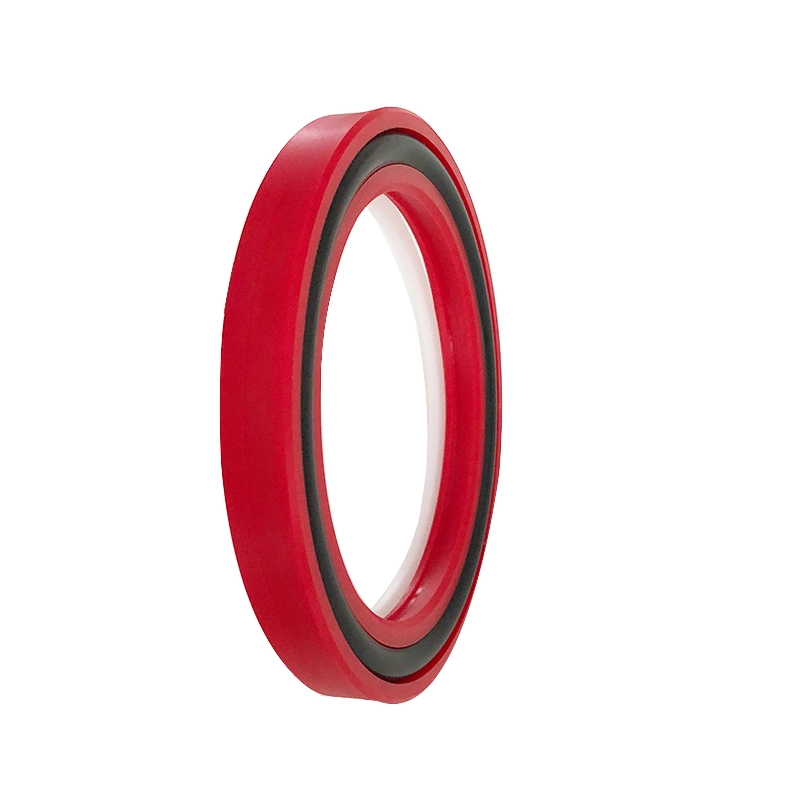

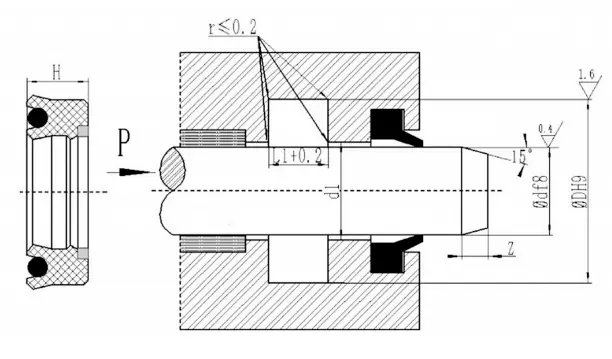

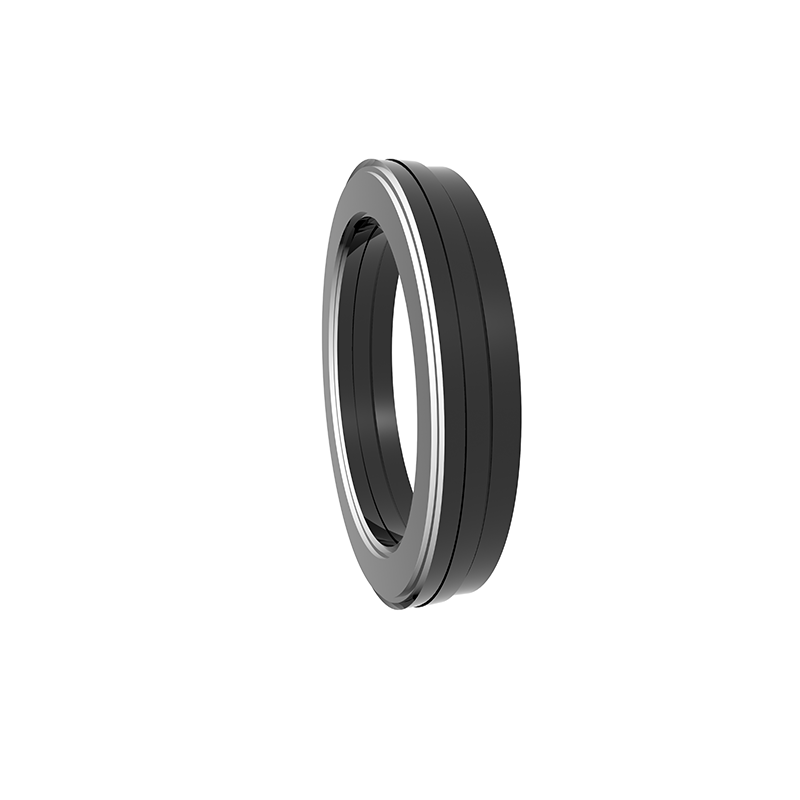

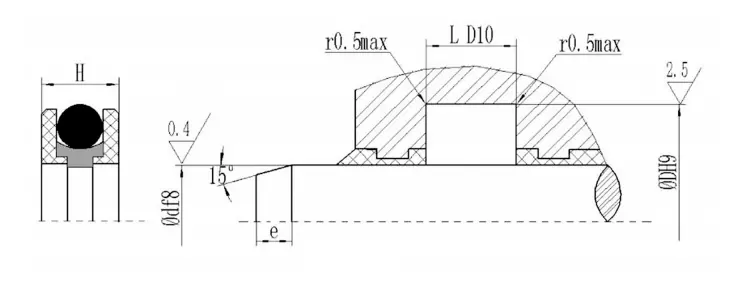

GTDI sa skladá zo špeciálnej gumy (alebo polyuretánu) elastoméru a modifikovaného tesniaceho kruhu PTFE a má vlastnosti dobrého tesnenia, dlhej životnosti, nízkeho trenia atď. TDMI sa skladá zo špeciálneho gumového gumy (alebo polyuretánu) a modifikovaného tesnenia PTFE a má charakteristiku dobrého tesnenia, dlhého života, bez krízového trika etýt. GGDI sa skladá z tesniaceho krúžku naplneného PTFE, dvoch plastových krúžkov v tvare L a elastickej sily O-krúžku a má vlastnosti dobrého tesnenia, dlhej životnosti, nízkeho trenia, bez plazivých atď.

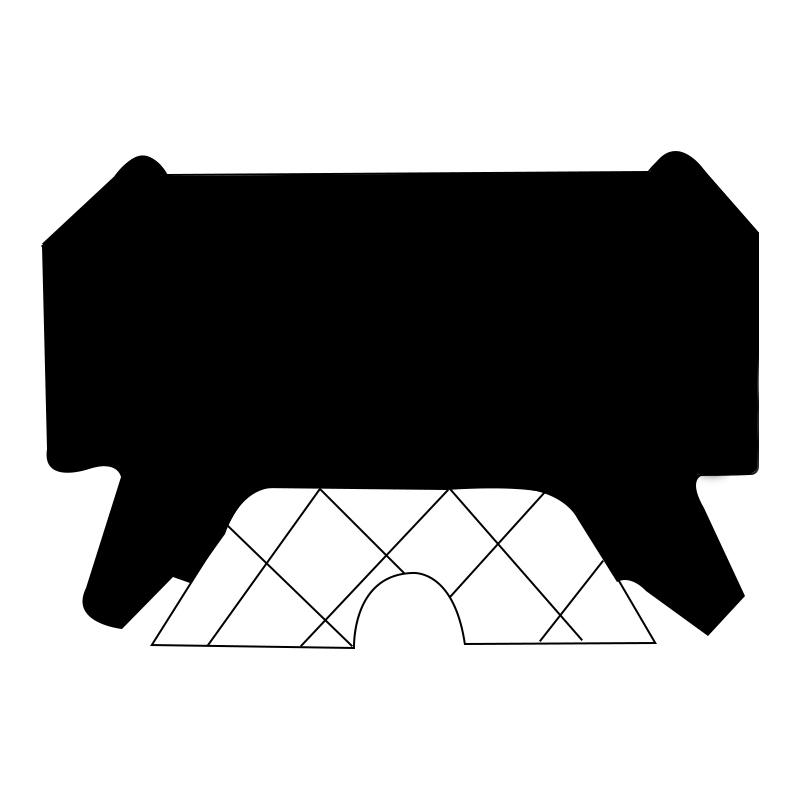

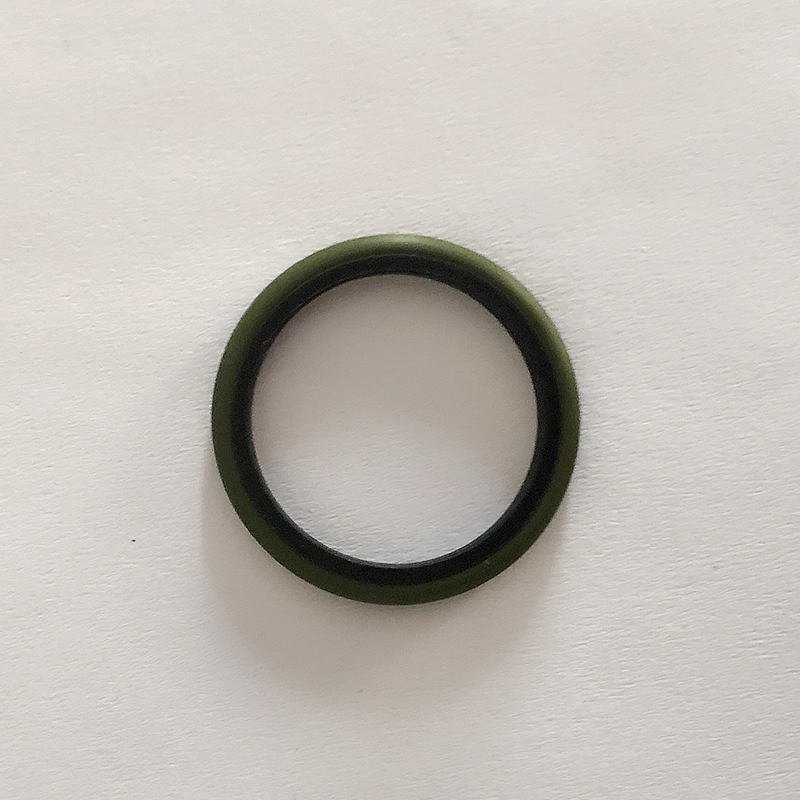

Tesniaci krúžok typu BD je tesnenie piestovej tyče, ktorá sa používa hlavne na utesnenie plugov, piestové tyče, kované stroje a hydraulické vybavenie pre pešie vybavenie. Vlastnosti:

1. Cenné na vibračné zaťaženie a vrcholy tlaku

2. Dobrá anti-extrúzna schopnosť

3. Lepšie utesnenie pri zaťažení a nízkej teplote

4. Vhodné pre tvrdé pracovné podmienky

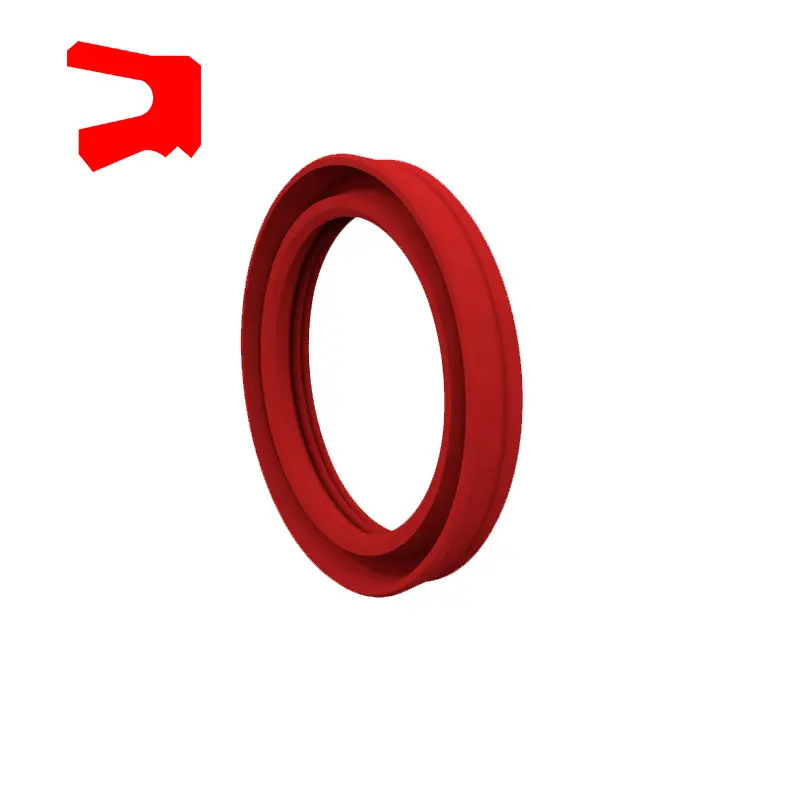

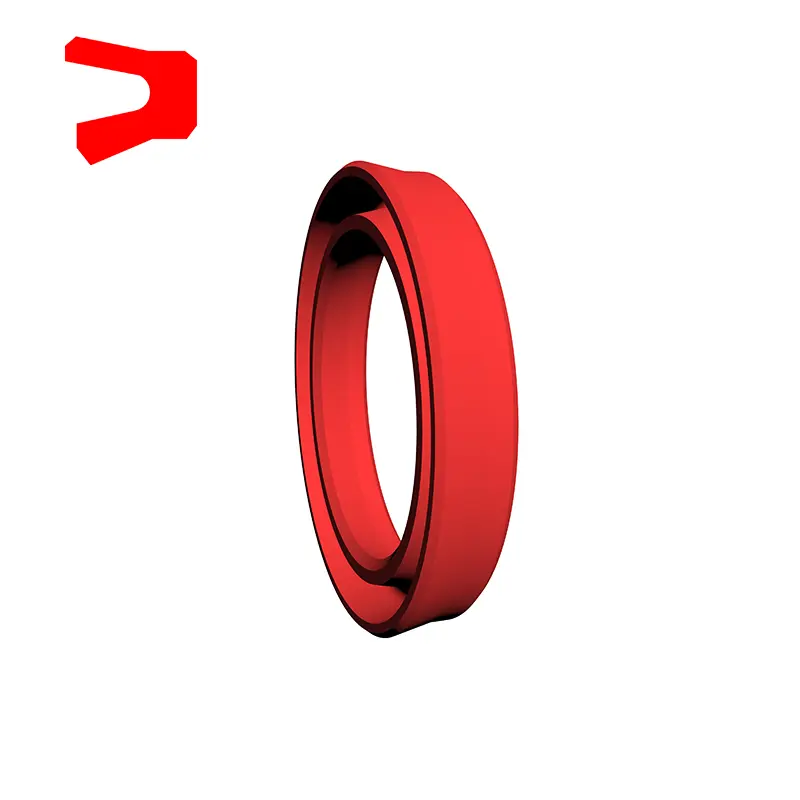

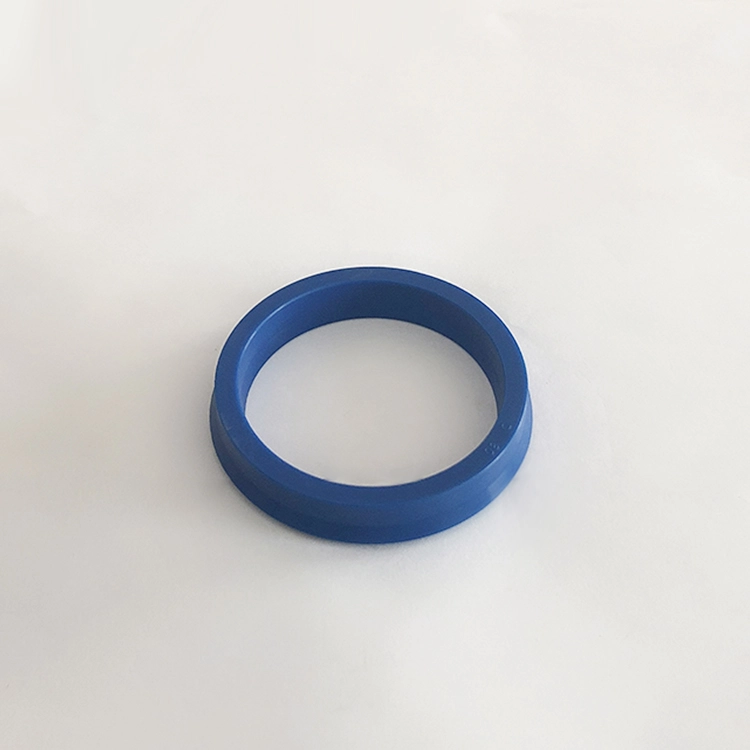

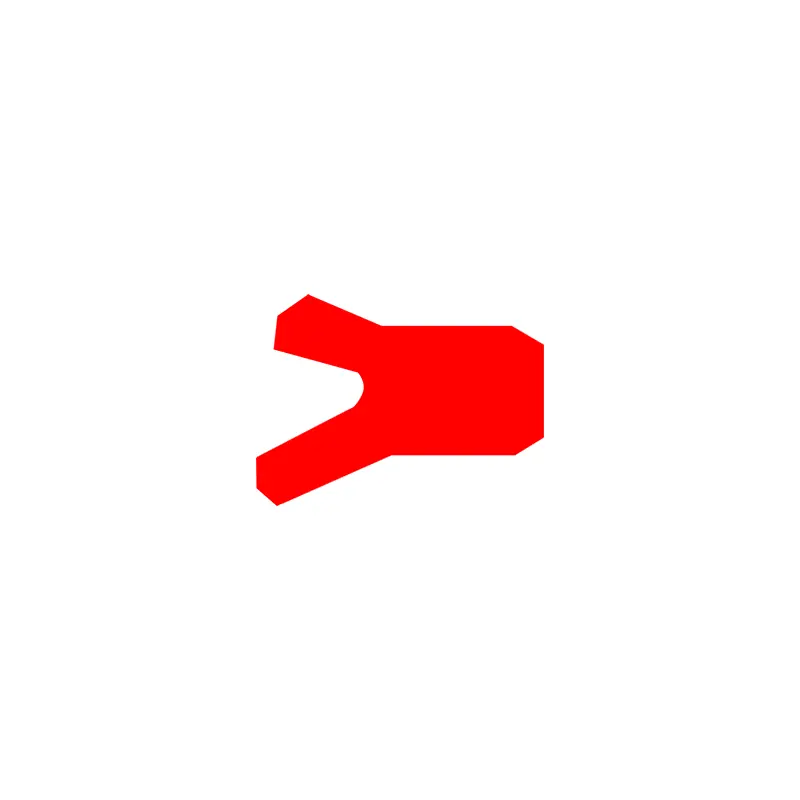

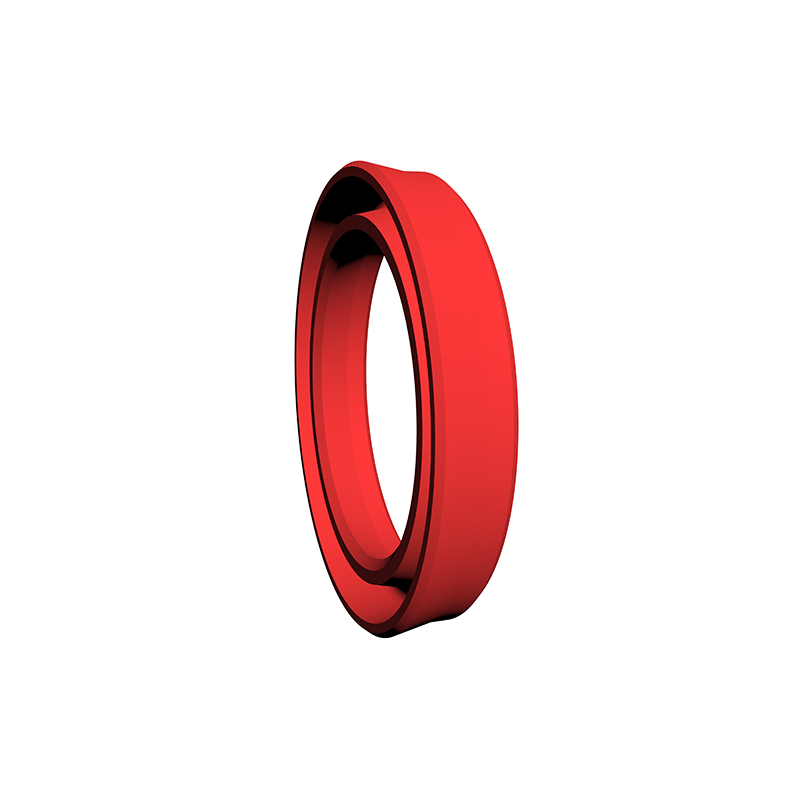

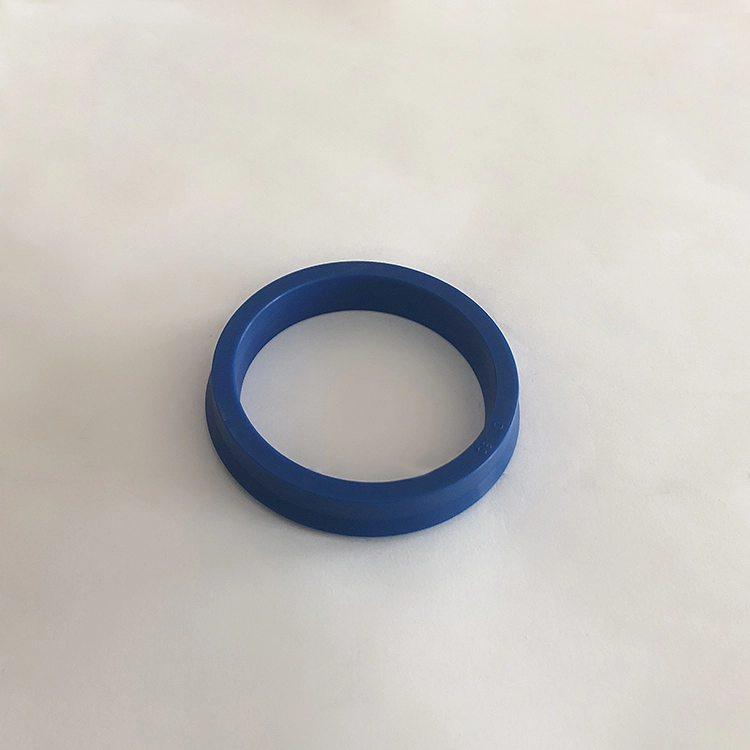

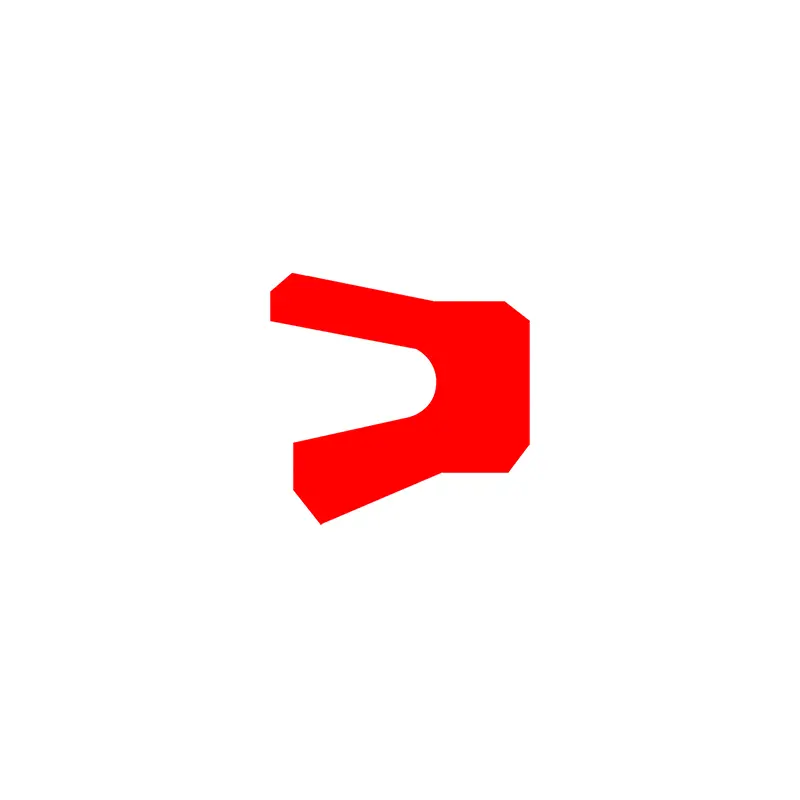

Tesnenie typu YXD pre hriadeľ je asymetrické tesnenie špeciálne používané na piestovej tyči. Je vhodný na jednosmerné utesnenie hydraulického recipročného pohybu a má dobrý tesniaci výkon. Pri použití pod 12 ~ 32 mPa sa na päte vyžaduje drsný krúžok. Drážky sú v súlade so štandardom JB/ZQ4265-97. Jeho vlastnosti:

1. Použiteľné pre ľahké zaťaženie a stredné zaťaženie;

2. Dobrý tesniaci výkon pre vysokotlakové aj nízkotlakové tesnenia;

3. K dispozícii sú rôzne materiály a výkonný výkon stredného odporu je rozsiahlejší;

4. Jednoduchá štruktúra a ľahká inštalácia a údržba.

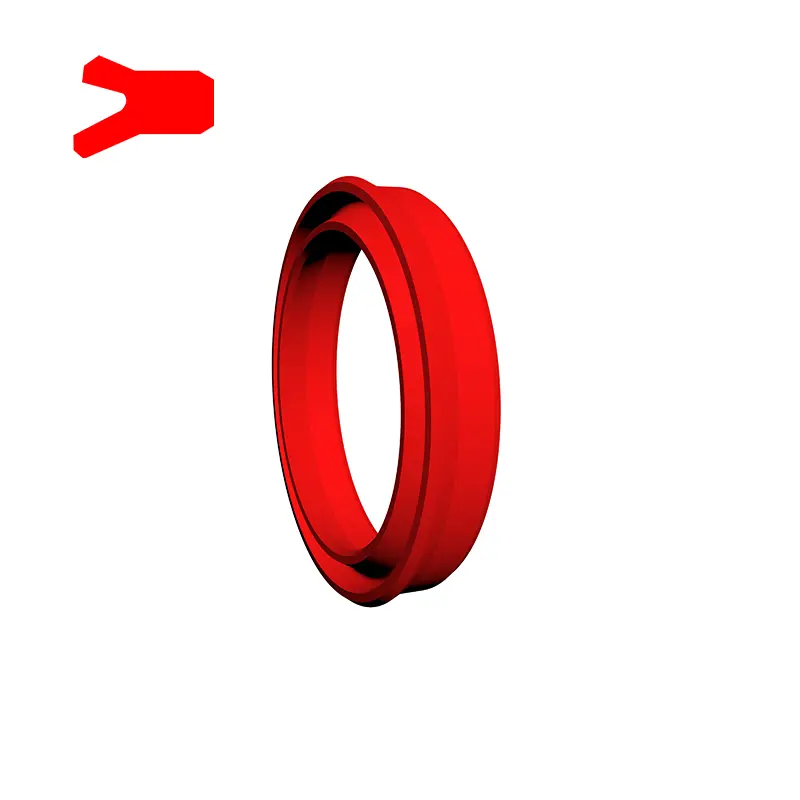

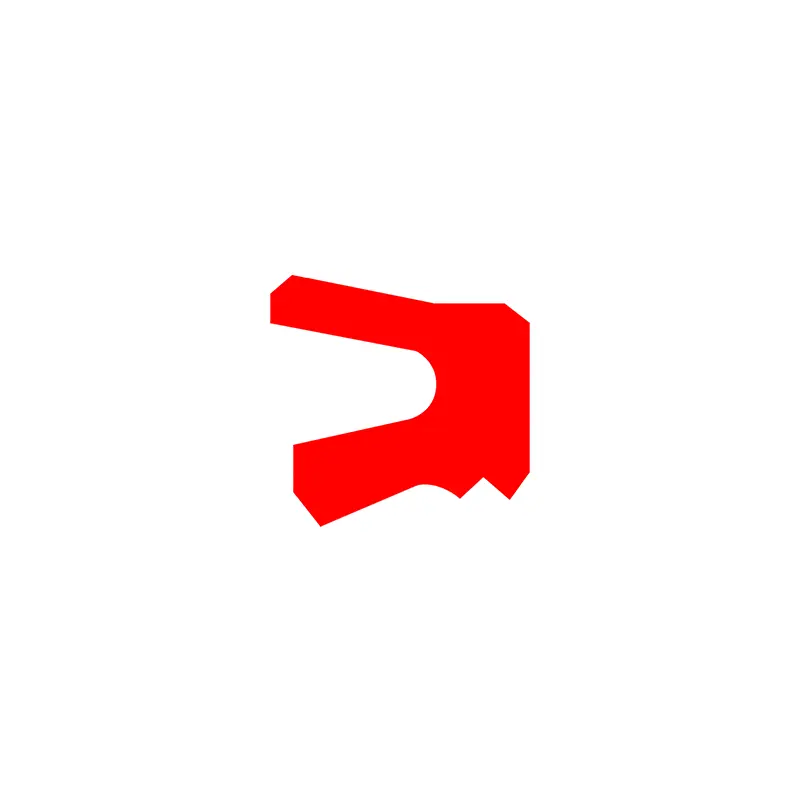

RCUR TEAL RING je asymetrické tesnenie špeciálne používané na piestovej tyči, vhodné na jednosmerné tesnenie hydraulického recipročného pohybu s dobrým tesniacim výkonom. Groove je v súlade so štandardom ISO5597. Používa sa ako pomocné tesnenie v tesniacich systémoch. Jeho vlastnosti:

1. Dobrý statický a dynamický tesniaci výkon;

2. Silná schopnosť obnovy zvyškového oleja za dynamických podmienok;

3. Jednoduchá štruktúra a ľahká inštalácia a údržba.

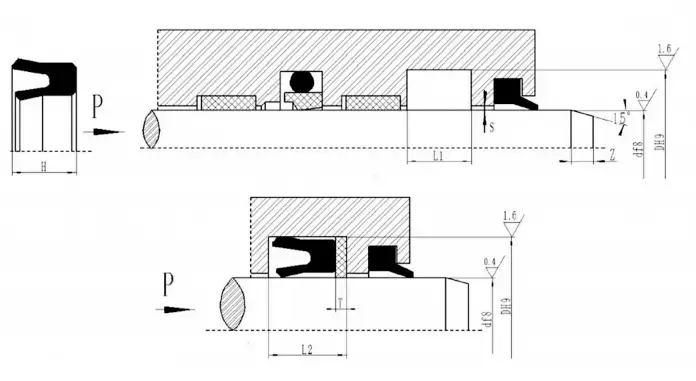

RCUSR TEAL RING je asymetrické tesnenie špeciálne používané na piestovej tyči, s pomocným perom na vnútornej strane tesnenia. Je vhodný na jednosmerné utesnenie hydraulického recipročného pohybu a má dobrý tesniaci výkon. Groove je v súlade so štandardom ISO5597. Môže sa používať samostatne alebo ako pomocné tesnenie v tesniacich systémoch. Jeho vlastnosti:

1. Dobrý statický a dynamický tesniaci výkon;

2. Nízke trenie, hladký pohyb, silná schopnosť obnovy oleja v dynamických podmienkach;

3. Jednoduchá štruktúra a ľahká inštalácia a údržba.

Funkcie a aplikácie produktu:

Výber materiálu

1. Podporné materiály O-krúžku je možné zvoliť: R01 Nitril Gumber (NBR), RO2 Fluororubber (FKM), atď.

2. Materiály tesnenia: PTFE2, PTFE3, PTFE4, PU, ​​atď.

Výber materiálu RC15

1. Materiál tlakového krúžku: polytetrafluóretylén, nitrilová tkanina, fluórbber tkanina, nylon, polyoxymetylén

2. Materiál V-krúžku: polytetrafluóretylén, nitrilová guma, nitrilová tkanina, fluórbber, fluórbber tkanina, polyuretán

3. Podporný kruhový materiál: nitrilová tkanina, fluórbber tkanina, nylon, polyoxymetylén, polytetrafluóretylén

Výber materiálu RCUR Polyuretán (PU)

Príklad objednávania ：

Objednávací model RC11-40x55.1x6.3-PTFE3-R01

Objednávací model RC11-B-40x55.1x6.3-PTFE3-R02

Priemer modelu X Priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01, R02-O-Ring Materia Code

Objednávací model RC12-40X55X7.5-PTFE3-R01

Priemer modelu X Priemer drážky x drážky šírka PTFE3 modifikovaná tetrafluóretylénový materiál Kód materiálu R01-rektanculárny kruhový materiál kód

Objednávka RC13-80-PTFE3-R01 alebo SPNC-80-PTFE3-R01

RC13/SPNC-model 80-hriadeľový priemer D PTFE3-PTFE kód materiálu R01-O-RING

Objednávka Model RC14-80-PTFE3-R01

RC14-model s priemerom 80-hriadeľ d

RC15

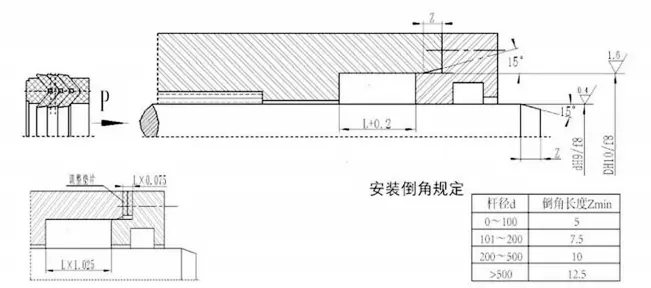

Príklad objednávania RC15-A-40X55X22.5RC15-A-Model DXDXL Inštalačné predpisy

Kombinované tesnenie v tvare V môže dosiahnuť najlepší stav tesnenia a trenia nastavením axiálnej veľkosti tesnenia. Počiatočné opotrebenie po dlhodobej prevádzke sa môže rozšíriť nastavením axiálnej veľkosti. Odporúča sa, aby nastaviteľná axiálna veľkosť tesniacej dutiny bola navrhnutá tak, aby bola 1,025 l, a množstvo nastavenia je 7,5%l.

Spon

Model objednávky spn-d*D*L-PTFE3-R01 Priemer tyče*Priemer drážok*Šírka drážky

Model SPN PTFE3 modifikovaný kód materiálu PTFE R01-rektanculárny kruhový materiál kód

RC17

Objednávací model RC17-D*D*L-PTFE3-R01 Priemer tyče*Priemer drážok*Šírka drážky

Gtd

Tdmi

Ggdi

Bd

Objednávka modelu BD40*55*11.4 Priemer tyče × priemer drážky × Výška tesnenia

Yxd

Objednávka modelu YXD63X75X14 -R01 Priemer tyče × priemer drážky × Výška tesnenia - kód materiálu

Rcur

Objednávka Model RCUR63X73 × 10 Priemer tyče × priemer drážky × Výška tesnenia

Objednávka modelu RCUSR63X73X6 Priemer tyče × priemer drážky × Výška tesnenia

Špecifikácie
