Hydraulické tesnenia pre piesty a piestové tyče

Hydraulické tesnenia pre piesty a piestové tyče sú jednou zo série hydraulických tesnení, ktoré vám môžu poskytnúť Ruichen Seals. Naše výskumy a vývoj a výrobné schopnosti boli testované časom a praktickými aplikáciami. Rozdelené modely v produktových sériách sú bohaté a rozmanité a poskytujú cielené riešenia pre rôzne pracovné podmienky a scenáre.

Odoslať dopyt

Popis produktu

Hydraulické tesnenia pre piesty a piestové tyče sú zjednotené názov pre triedu hydraulických tesnení, ale v skutočnosti sme rozdelili mnoho rôznych modelov a charakteristiky a zameranie rôznych modelov sa tiež líšia. Ako profesionálny výrobca vám veľmi radi predstavíme. Samozrejme, ak máte ďalšie prispôsobené potreby, môžete nás tiež kontaktovať kvôli hlbšiemu porozumeniu.

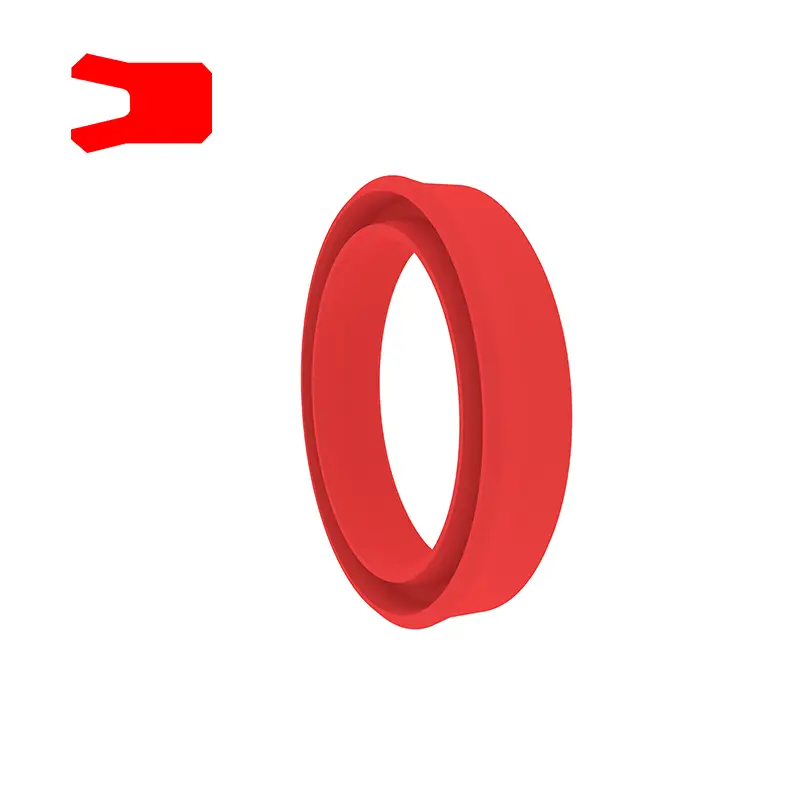

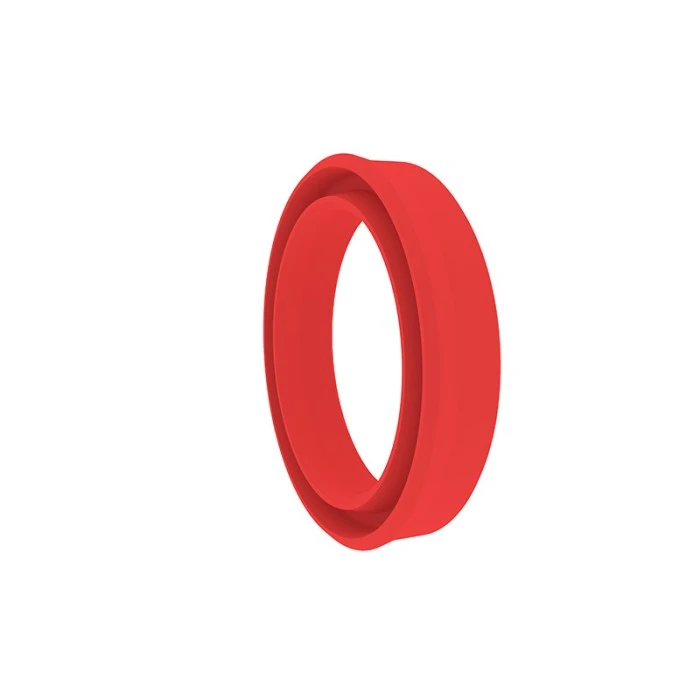

Tesnenie netypia je symetrické tesnenie špeciálne používané na piestoch alebo piestových tyčí, ktoré sa používajú v peších strojoch, ľahkých priemyselných strojoch, poľnohospodárskych strojoch, žeriavoch, automobiloch, lesníckych strojoch, banských strojoch atď.

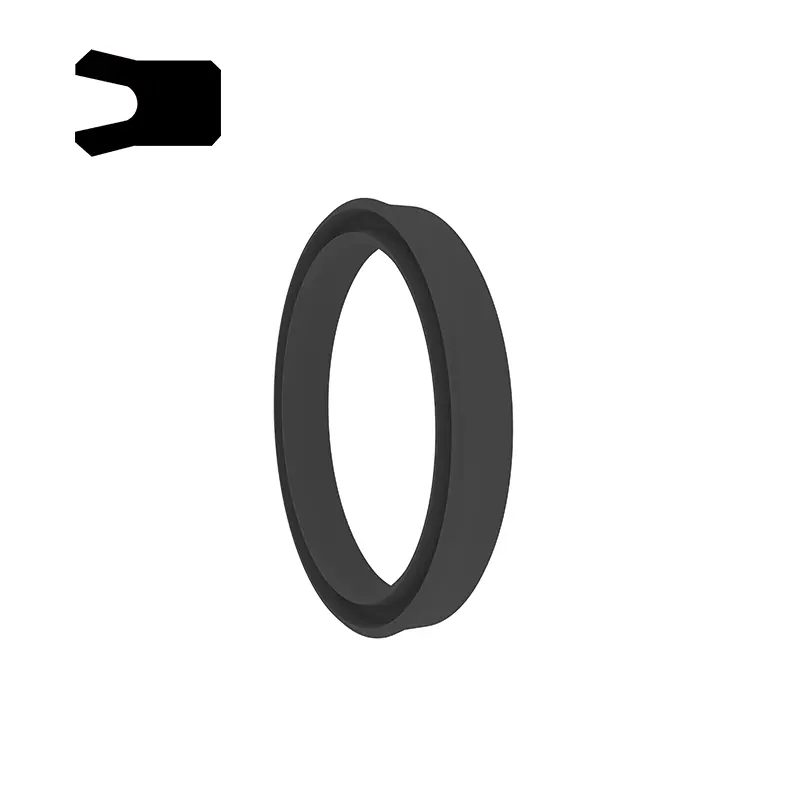

Tesnenie typu UHS je symetrické tesnenie pre otvory aj hriadele s menším prierezom, ktorý je možné nainštalovať do integrálnej drážky. Pri použití pod 16 ~ 32 mPa je potrebný na root.

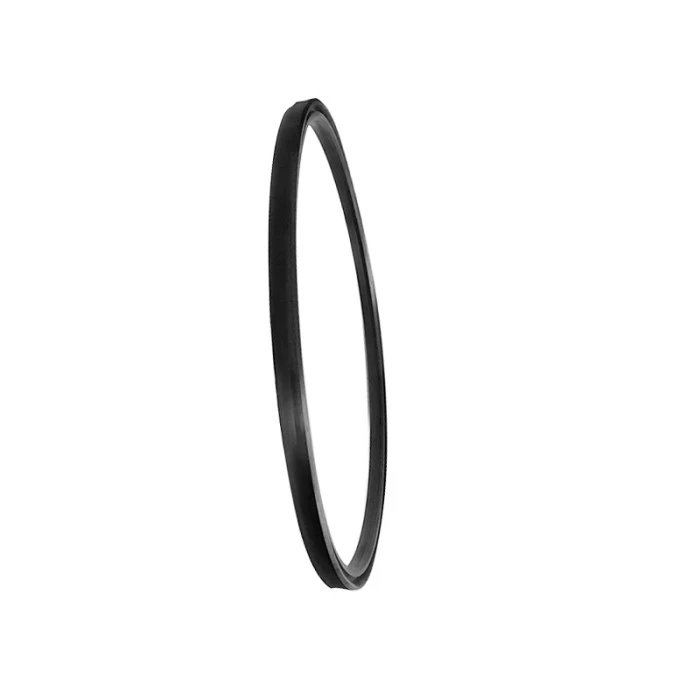

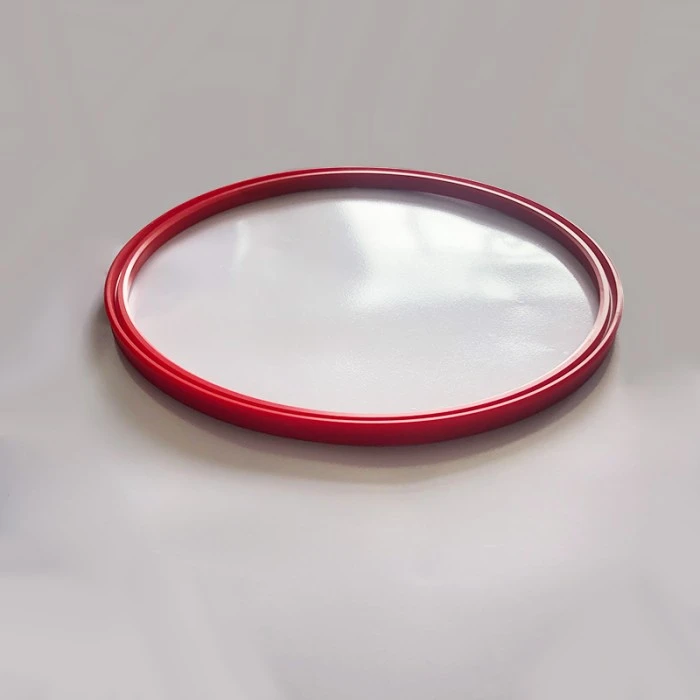

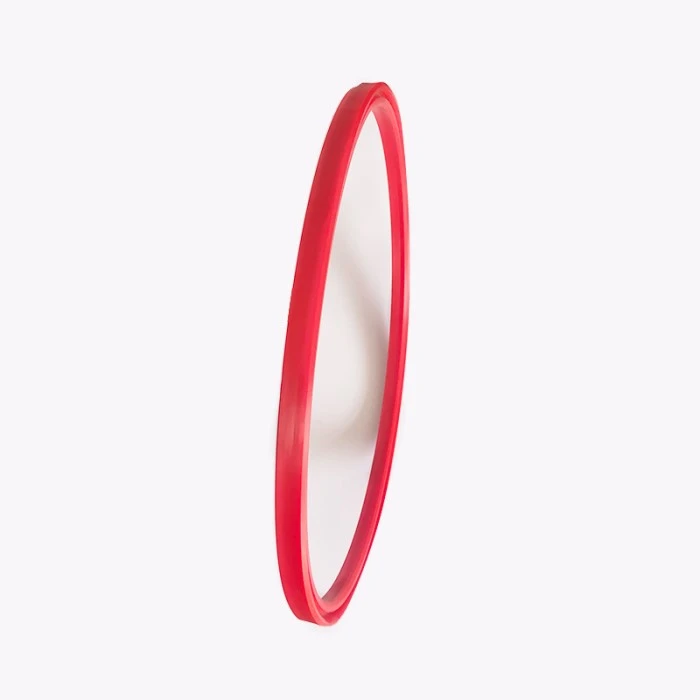

Tesnenie typu RCBky je symetrické tesnenie pre otvory aj hriadele, s dobrým dynamickým a statickým tesniacim výkonom. Používa sa hlavne na utesnenie veľkého priemeru a materiálom je guma nitrilu (NBR).

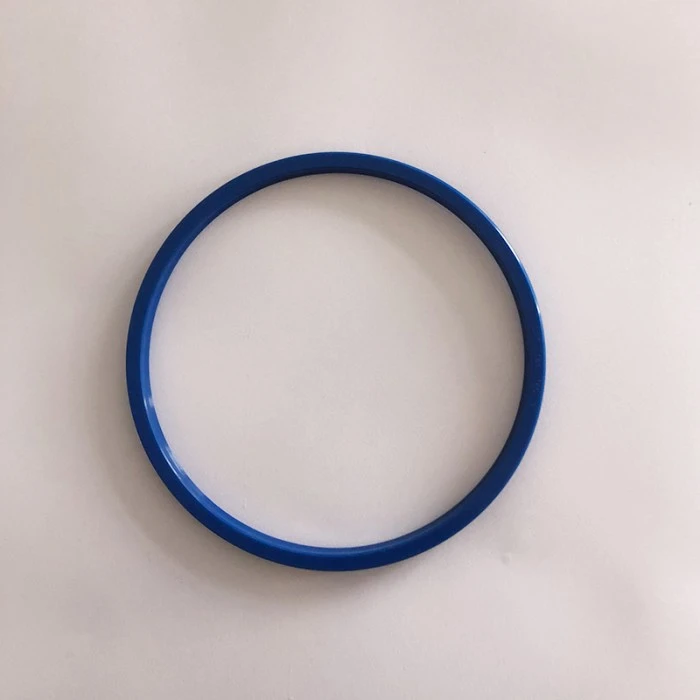

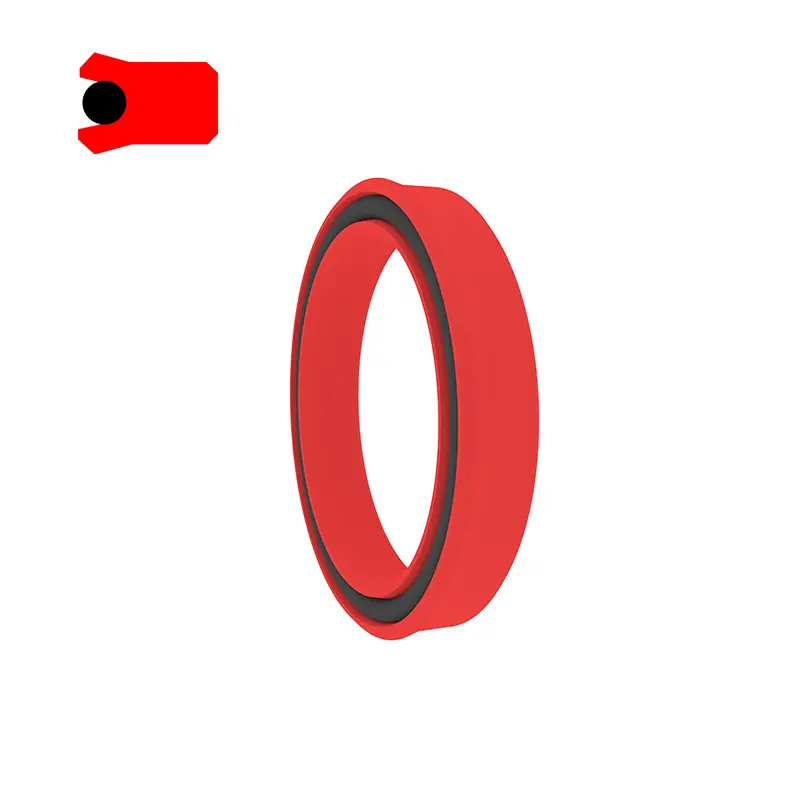

Tesnenie BA je symetrické tesnenie pre otvory aj hriadele, ktoré sa používajú hlavne na utesnenie plunov, piestových tyčí, kŕmnych strojov a hydraulických zariadení pre pešie vybavenie. Vlastnosti:

1. Cenné na vibračné zaťaženie a vrcholy tlaku

2. Dobrá anti-extrúzna schopnosť

3. Lepšie utesnenie pri zaťažení a nízkej teplote

Vhodné pre tvrdé pracovné podmienky

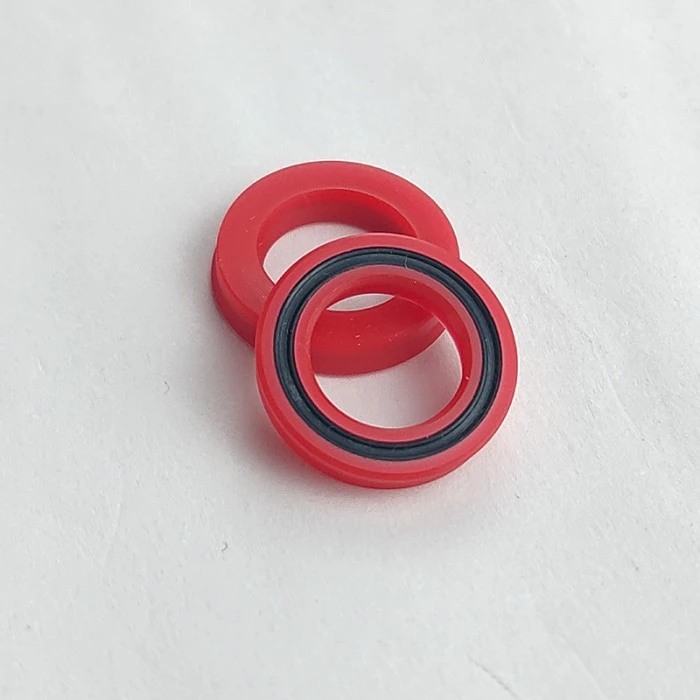

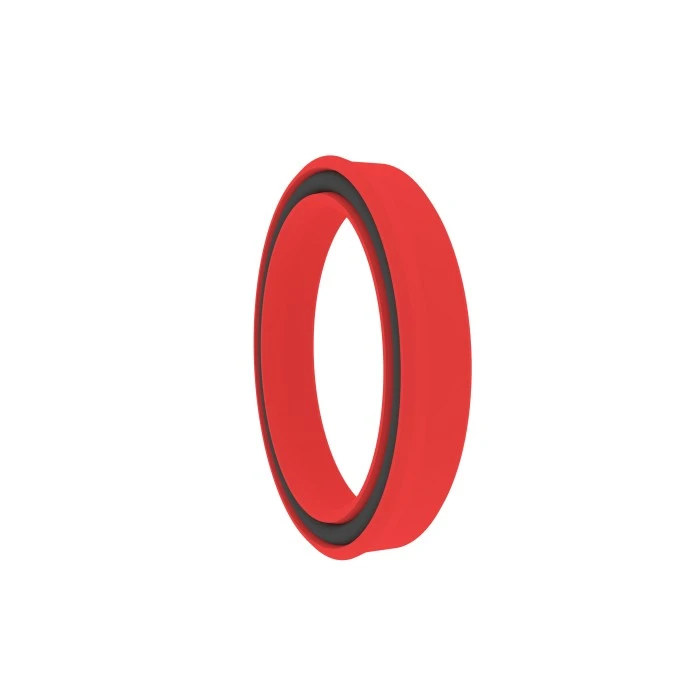

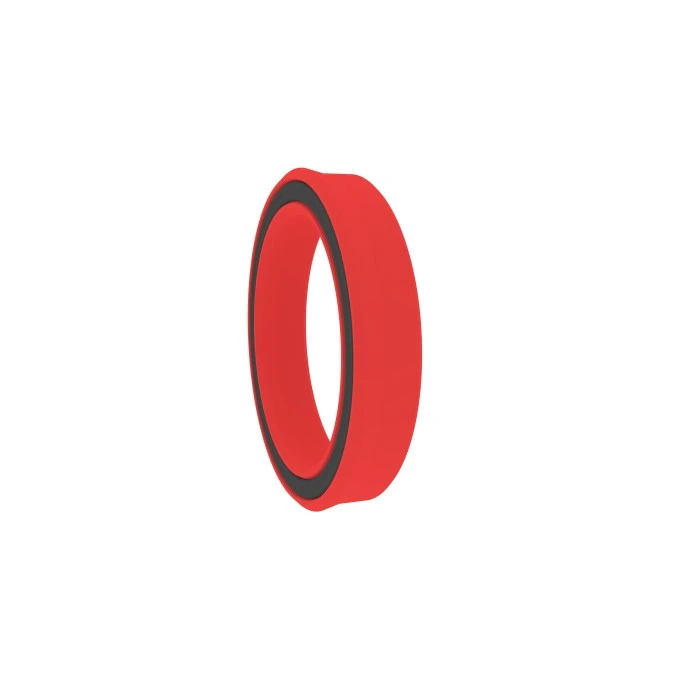

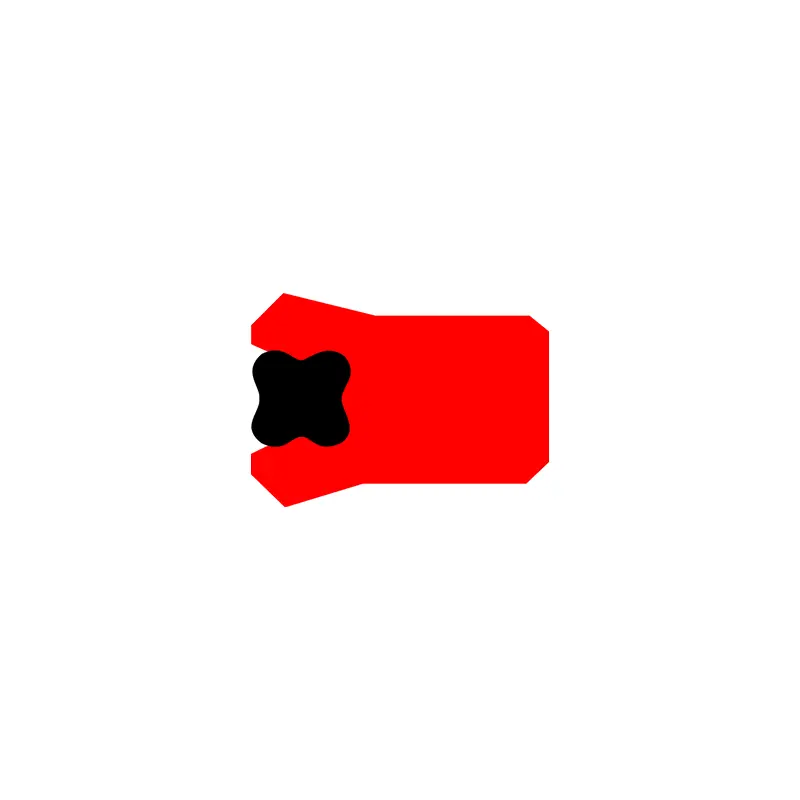

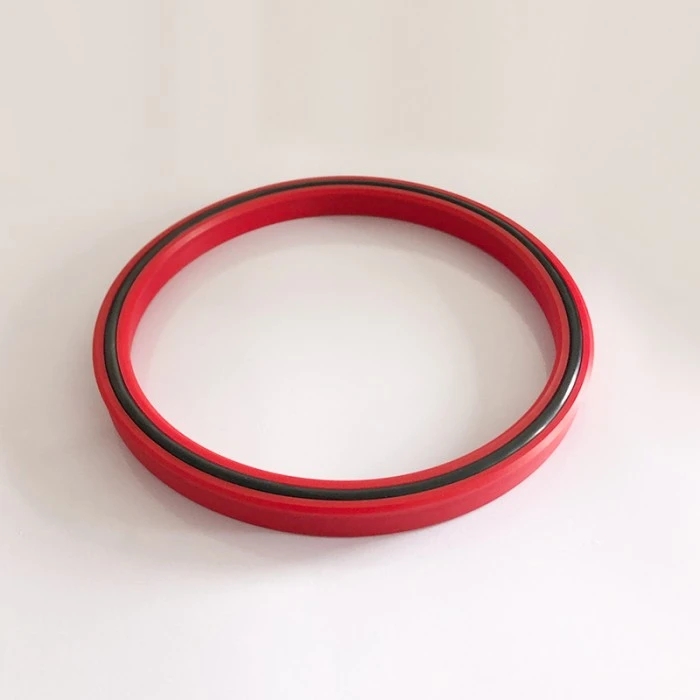

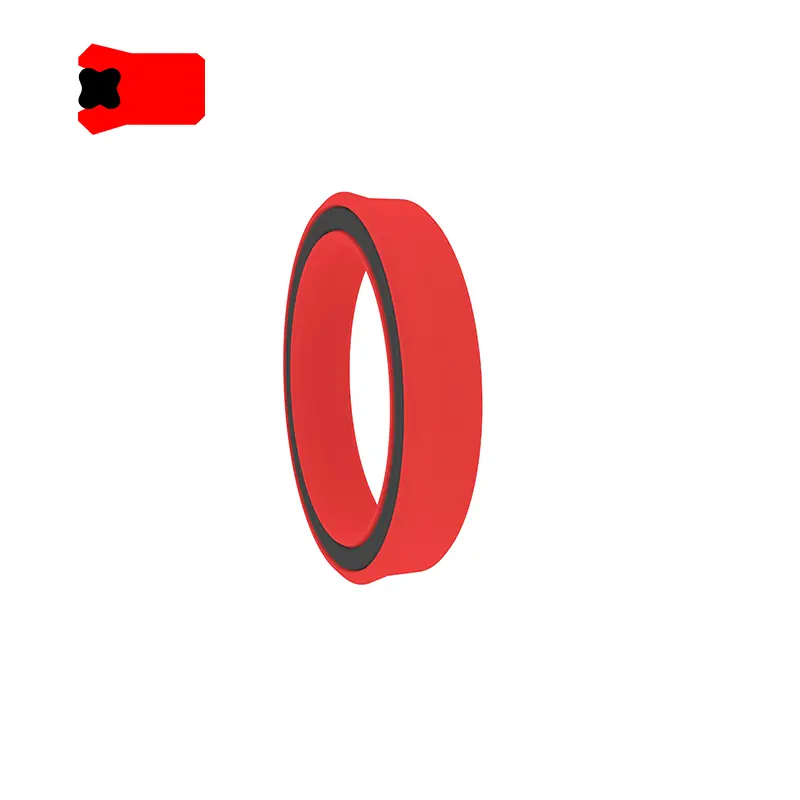

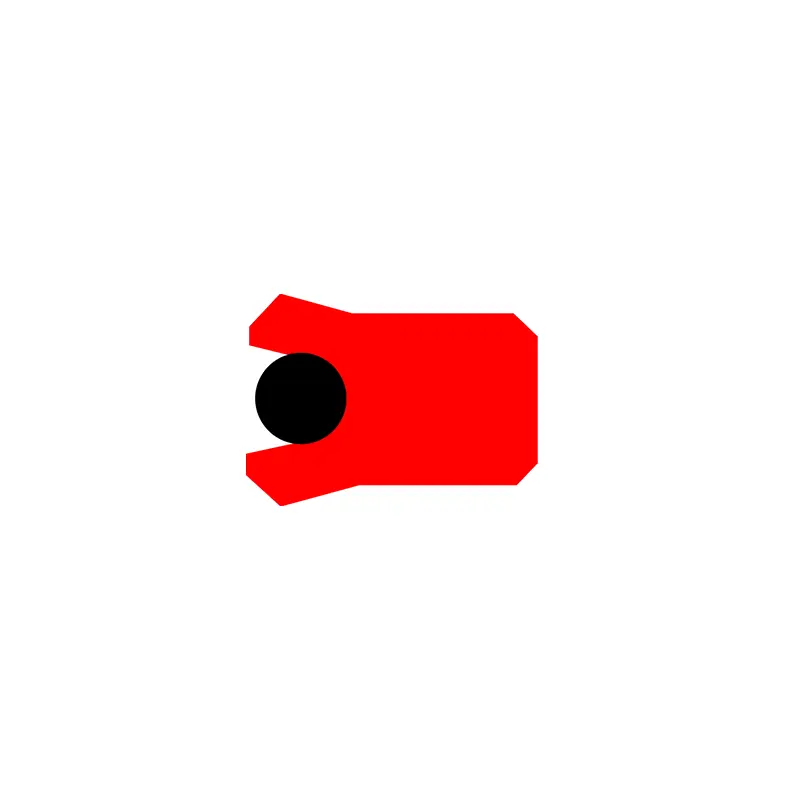

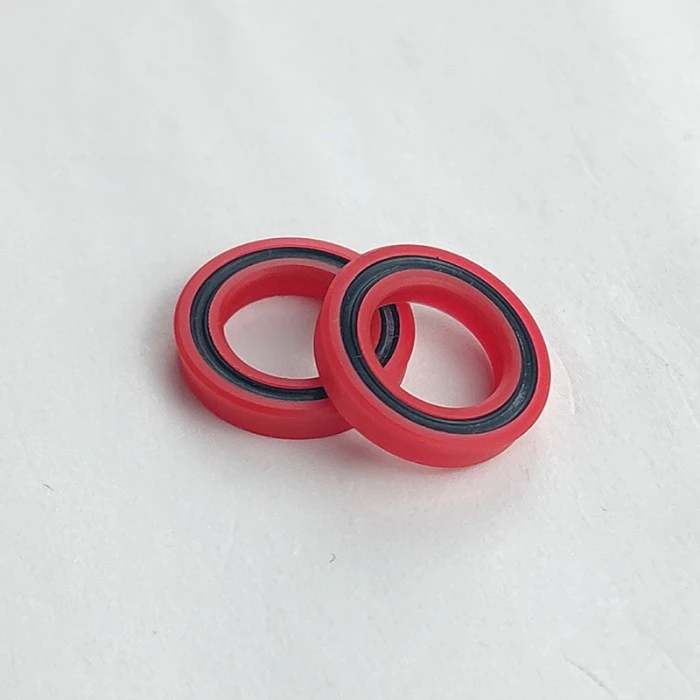

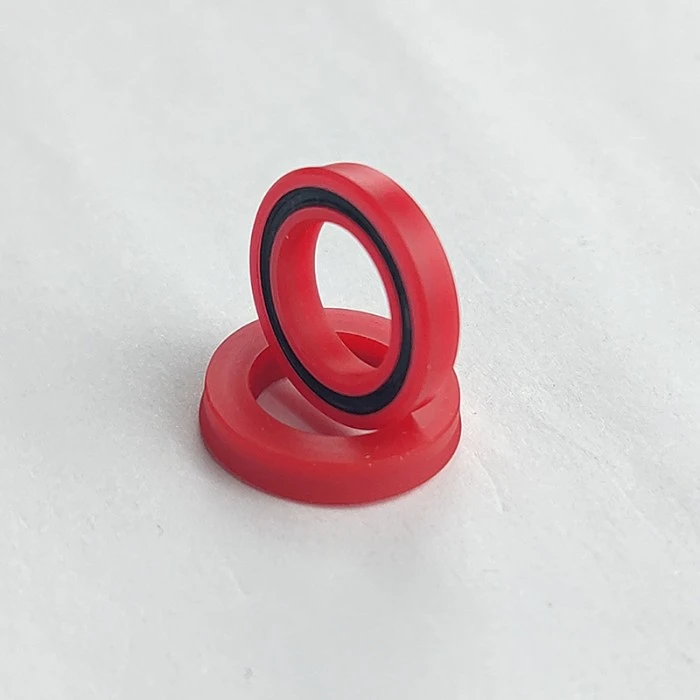

Tesnenie VAD je symetrické tesnenie pre otvor aj hriadeľ. Je to výsledok ďalšieho vývoja tesnenia na pery. Hviezdny kruh hrá úlohu radiálnej sily a kompenzuje opotrebenie tesniacej pery. Tlak systému sa prenáša do tesniacej pery cez stlačený a deformovaný hviezdny krúžok, takže vysoký a nízkotlakový tesniaci výkon je vynikajúci. Používa sa hlavne na tesnenie stĺpcov, piestových tyčí, kreditných strojov a hydraulických zariadení pre pešie vybavenie. Materiál je: polyuretánový materiál (PU) + guma nitrilu (NBR), vlastnosti:

1. Necitlivý na vibračné zaťaženie a vrchol tlaku

2. Dobrá anti-extrúzna schopnosť

3. Lepšie utesnenie pri zaťažení a nízkej teplote

4. Vhodné pre tvrdé pracovné podmienky

5. Dlhý život.

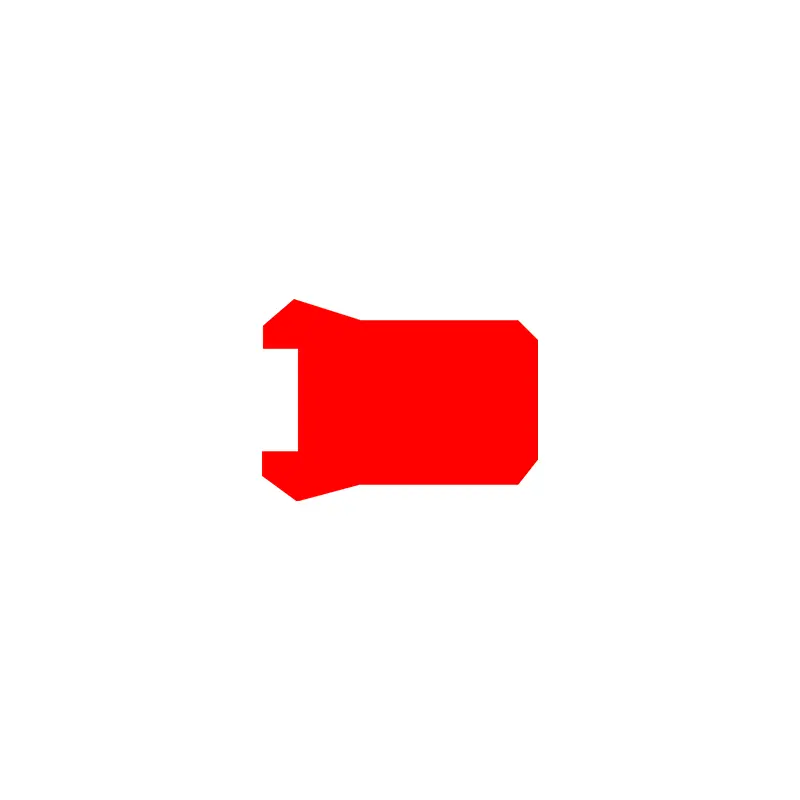

Tesnenie typu Ki-A je symetrické tesnenie pre otvory aj hriadeľ, ktoré sa používa hlavne v strojárskych strojoch, priemyselných vozidlách, sklápacích kamiónoch, poľnohospodárskych strojoch, polyuretánskych strojoch, polyuretán (PU), funkcie:

1. Vynikajúci dynamický a statický tesniaci výkon

2. Kompaktná štruktúra, Groove Plem umožňuje vyššiu drsnosť povrchu

3. Návrh pre obmedzený priestor radiálneho rozmeru dutiny

Funkcie a aplikácie produktu:

Výber materiálu:

Štandardný materiál: Polyuretánový materiál PU Ďalšie voliteľné materiály: Nitril Gumber R01, Fluororubber R02 (obráťte sa na našu spoločnosť)

Uhly

Štandardný materiál: Nitril Gumber R01 Ostatné voliteľné materiály: polyuretánový materiál PU, Fluororubber R02

Polyuretánový materiál PU + nitril gumy R01

Príklad objednávania:

Príklad objednávania: Univerzálne tesnenie diery Univerzálne tesnenie UN50 × 65 × 10PU (DXDXH) + Kód materiálu

Príklad objednávania: Univerzálne tesnenie otvoru UHS50 × 60x6 R01 (DXD × H) + kód materiálu

Rcbky

Príklad objednávania: BA50 × 60 × 10 (D × D × H)

Čím

Až-a

Špecifikácie a rozmery:

Uhly

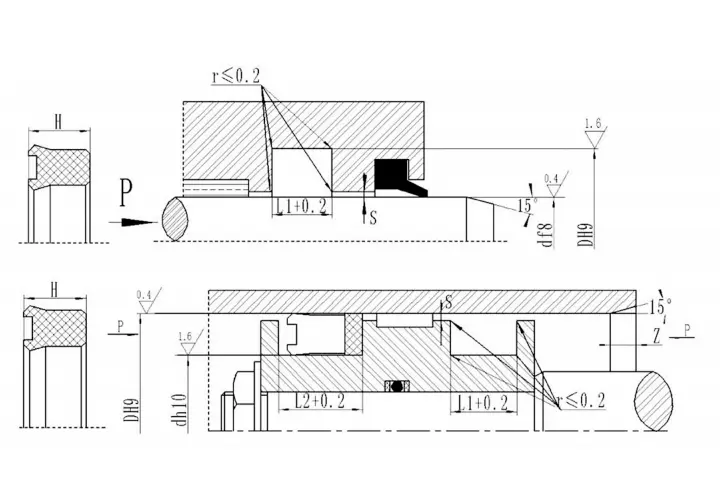

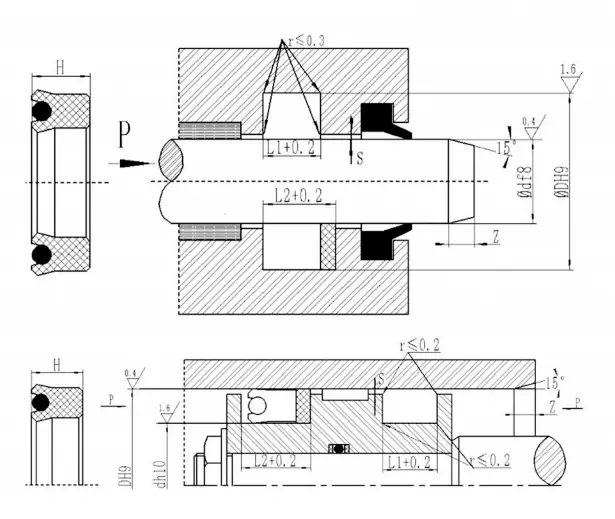

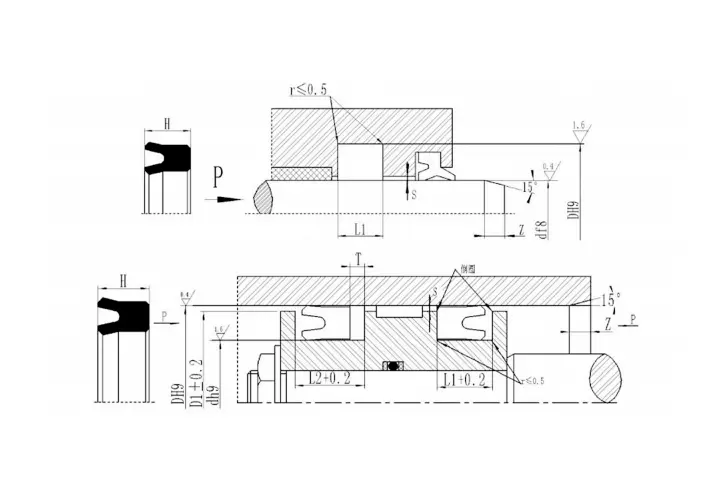

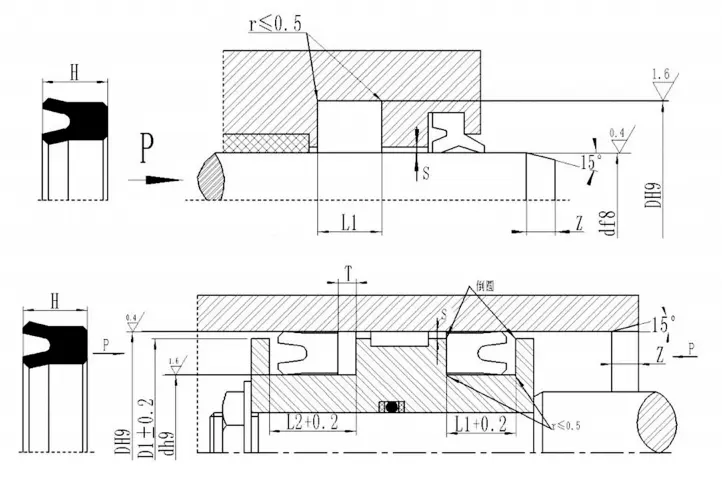

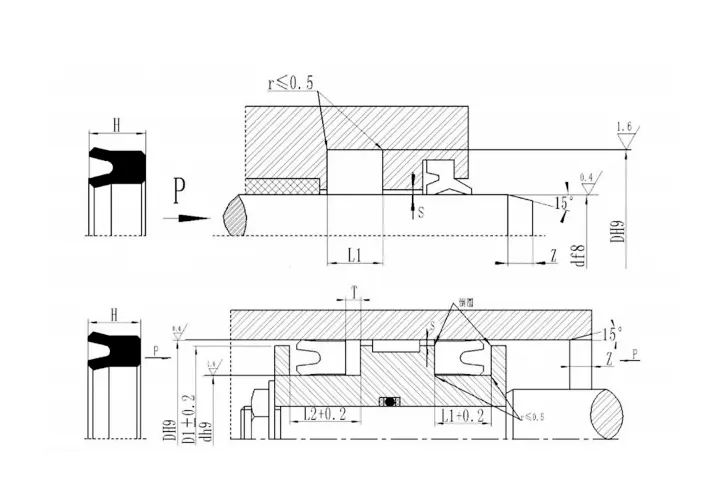

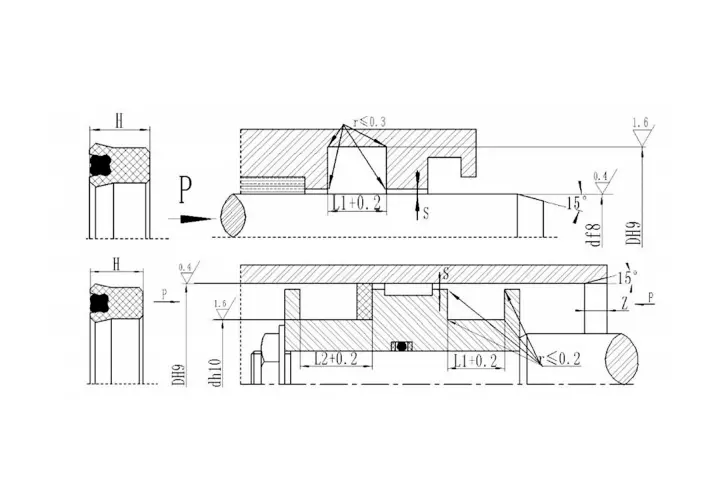

Špecifikácie a rozmery drážok
Číslo produktu	d	D	H	L1	L2	T	Číslo produktu	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541,56	31.5	41.5	6	7	9	3
UHS-12.520,55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35,5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22,4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23,531,55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Príklad objednávania tabuľky štandardnej veľkosti: RCBKY 800 × 770 × 18 (D × D × H)
Číslo produktu	D	d	H	Od	L1	L2	Zlín
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
Rcbky30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
Rcbky34031516	340	315	16	337	18	21.5	10
Rcbky34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Tabuľka štandardnej veľkosti
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Čím

Príklad objednávania tabuľky štandardnej veľkosti: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
POZNÁMKA: Tesniny sú obmedzené touto tabuľkou a môžu byť dodané v akejkoľvek veľkosti.

Až-a

Objednávanie špecifikácií: Ki-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10

Hydraulic Seals For Pistons And Piston Rods
