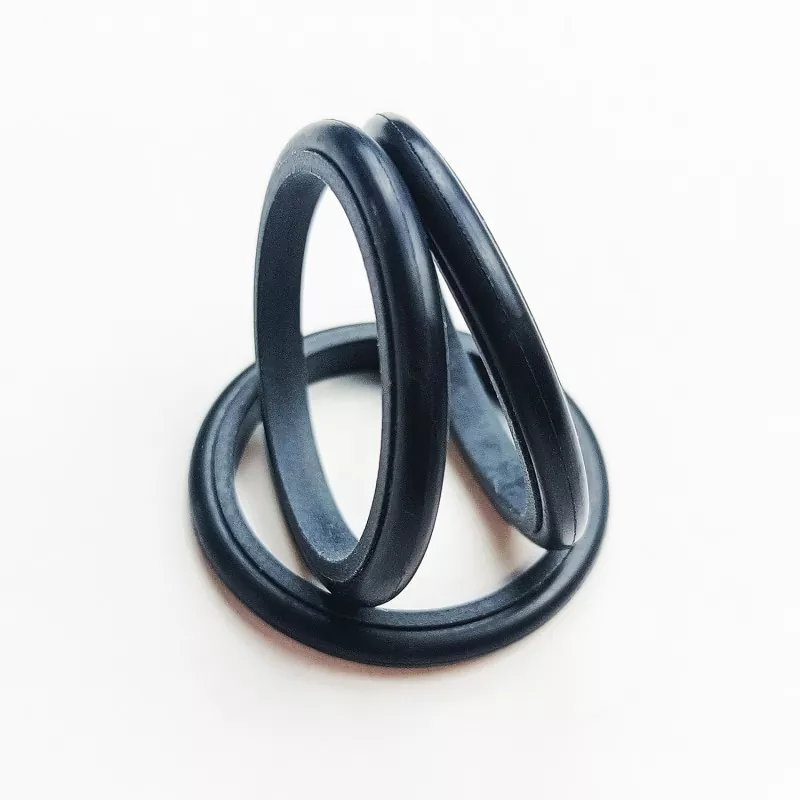

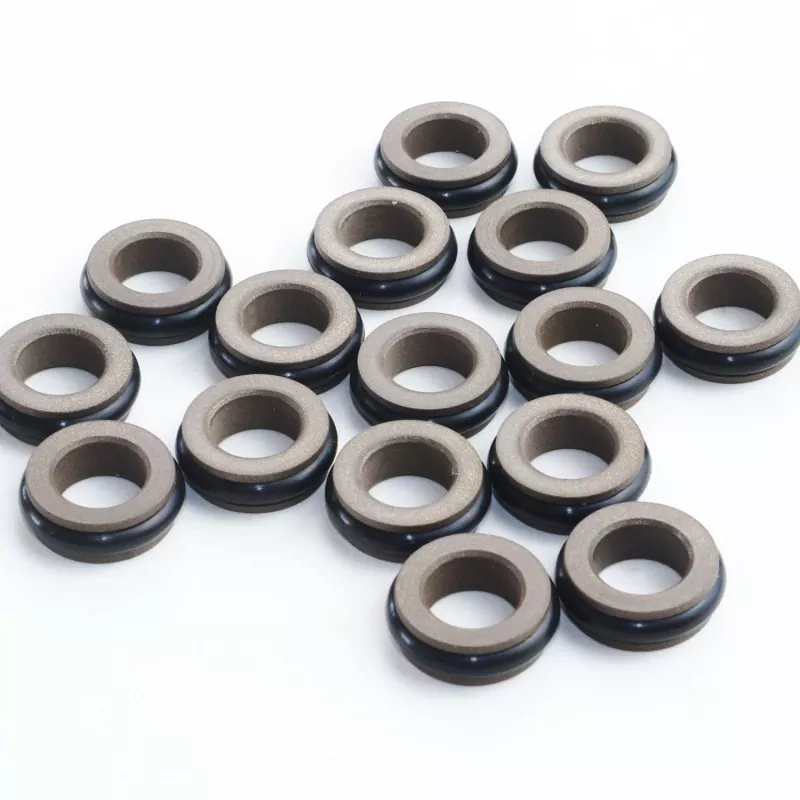

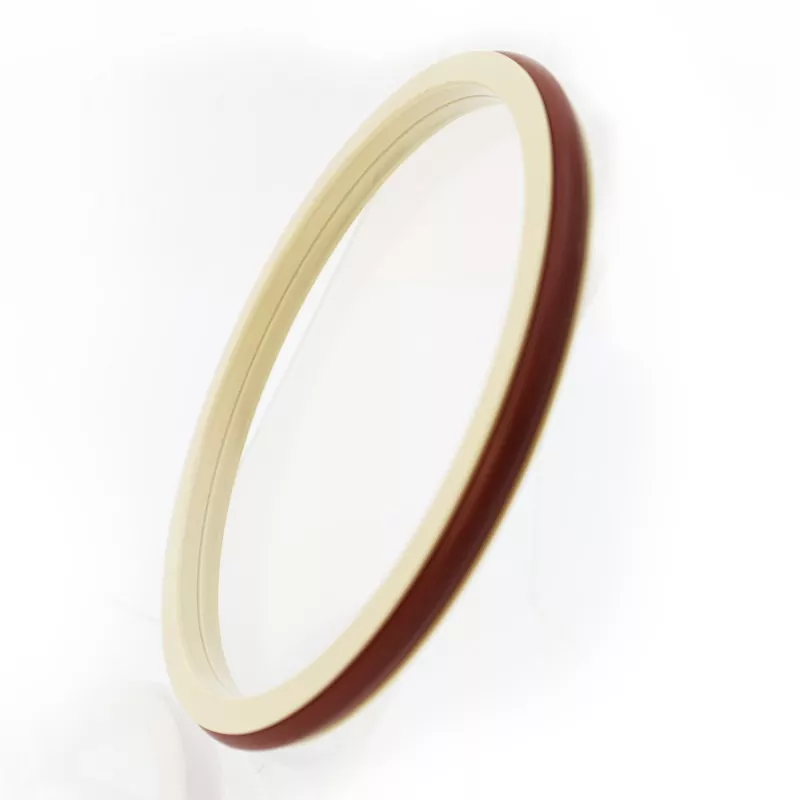

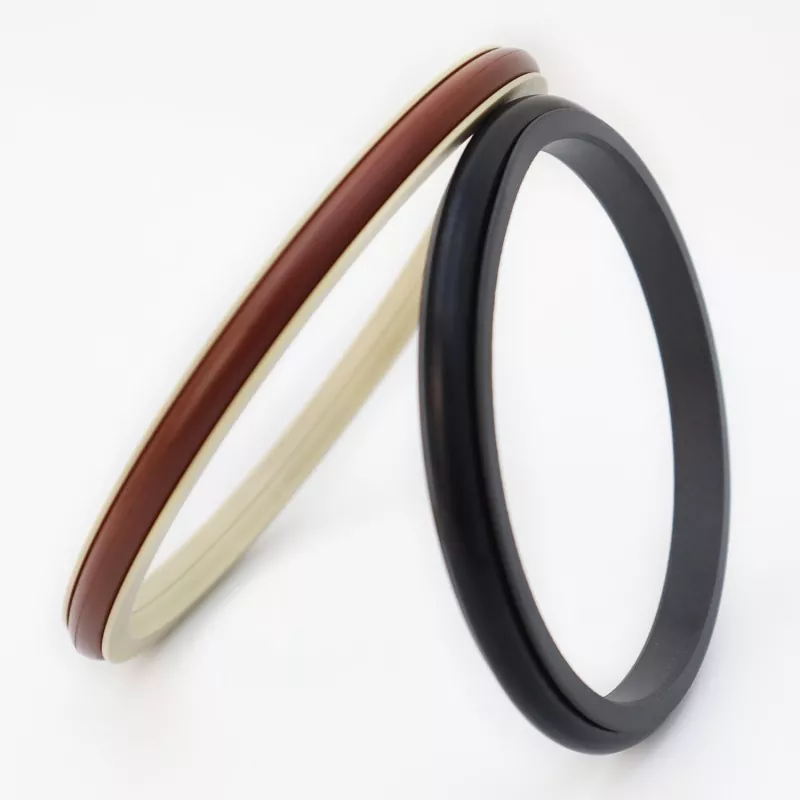

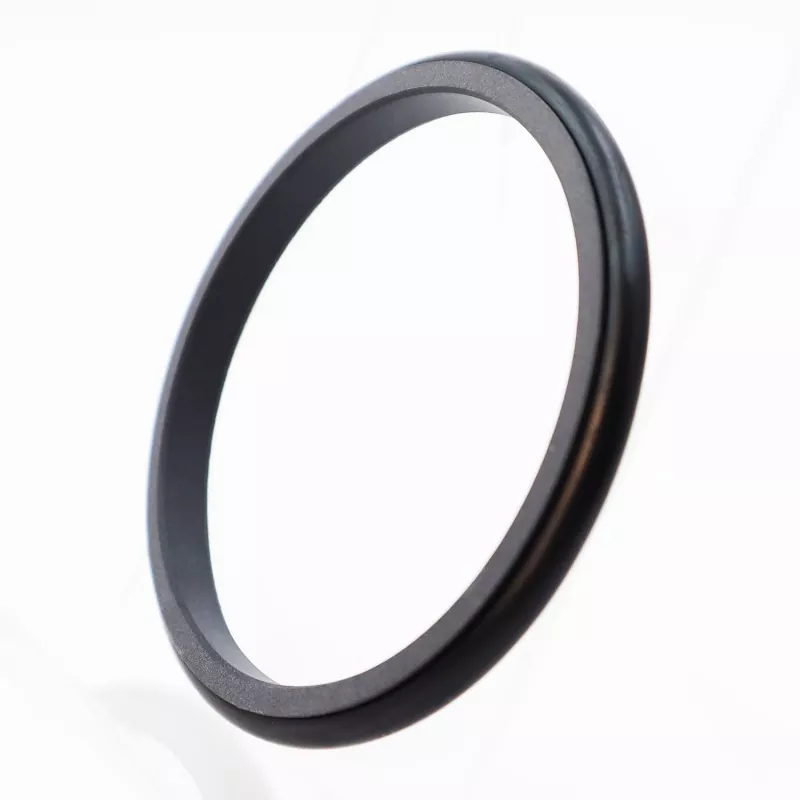

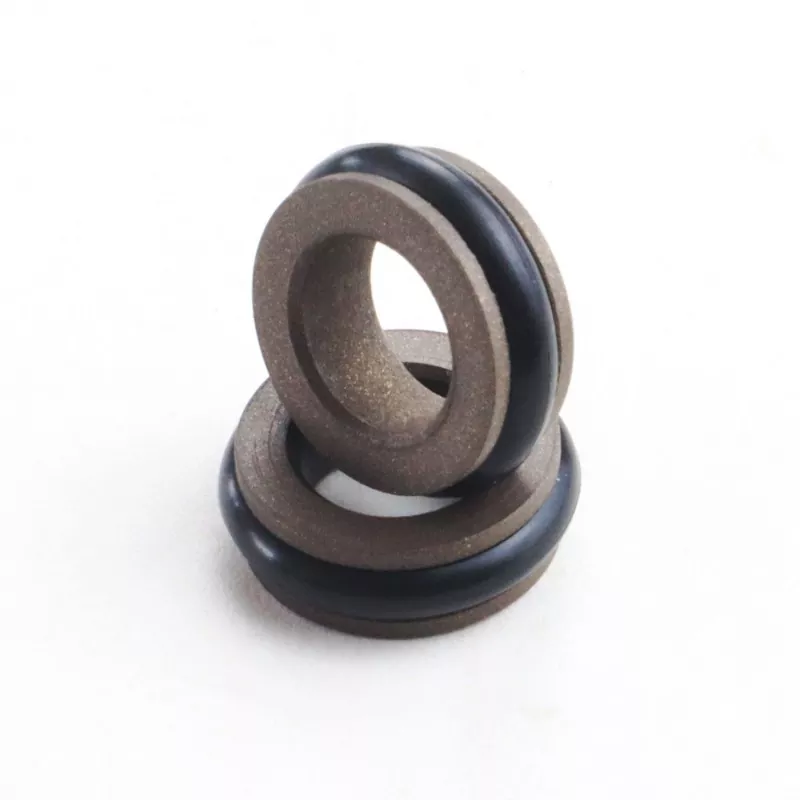

Kombinované tesnenie typu C pozostáva z tesniaceho krúžku v tvare C vyrobeného z PTFE a jeho kompozitného materiálu a z O-krúžku. Je vhodný na obojsmerné tlakové tesnenie pri hydraulických aj pneumatických vratných pohyboch. Je k dispozícii v sériách RC06 a RC07 (kompatibilné s O-krúžkami série GB1235) v závislosti od zodpovedajúceho O-krúžku. Vďaka konštrukcii tesniaceho krúžku s tenkým okrajom má dobrú kompenzačnú schopnosť, čo má za následok vynikajúci tesniaci výkon. Symetrická štruktúra tesnenia typu C umožňuje tesnenie pod obojsmerným tlakom.
1. Vhodné pre hydraulické aj pneumatické aplikácie.
2. Vynikajúci tesniaci výkon pre vysokotlakové aj nízkotlakové aplikácie.
3. Nízke trenie, nízky štartovací odpor, hladký chod, rovnaké dynamické a statické trenie a žiadne tečenie.
4. Dlhá životnosť; vhodné na tesnenie bezolejového mazania.
5. Vhodné na obojsmerné tlakové tesnenie.
Extrémne hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Médiá |
|
≤ 100 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulický olej, ohňovzdorné kvapaliny (HFA/HFB), plyn atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Zodpovedajúce materiály O-krúžkov: nitrilbutadiénový kaučuk RO1 (NBR), fluórkaučuk RO2 (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3, ďalšie voliteľné materiály zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné materiály.

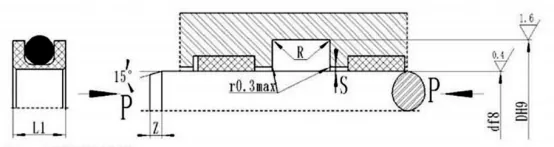

Objednávanie Model RC06-80x89,9x9,2-PTFE3—R01
Priemer tyče modelu x Priemer drážky x Šírka drážky PTFE3 – Kód materiálu modifikovaného PTFE R01 Materiál O-krúžku
Môže vyrábať produkty akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
|
d f8 Standard RC06 |
d f8 Ľahký RC06-Q |
d f8 Vysokovýkonný RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18-39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39,9 |
40~106,9 |
4~17.9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18-39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1 000 až 1 600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1 000 až 1 600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1 000 až 1 600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka: 1. Pre priemer hriadeľa ≤ 70 mm sa odporúčajú tesnenia s otvorenými drážkami. Informácie o inštalácii integrálnych (uzavretých) tesnení drážok nájdete v návode na inštaláciu.
2. Pre tlak > 40 MPa by oblasť koreňa Smax tesnenia mala používať toleranciu H8/f8.
Zodpovedajúci O-krúžok GB1235 Môže vyrábať produkty akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
|
Rozsah priemeru hriadeľa d f8 |
Priemer drážky D H9 |
Šírka priekopy L+0,2 |
Výška tesnenia L1 |
Zaoblené rohy Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22-39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Príklad objednávky RC07—80*90,4*9,8-PTFE3-R01
