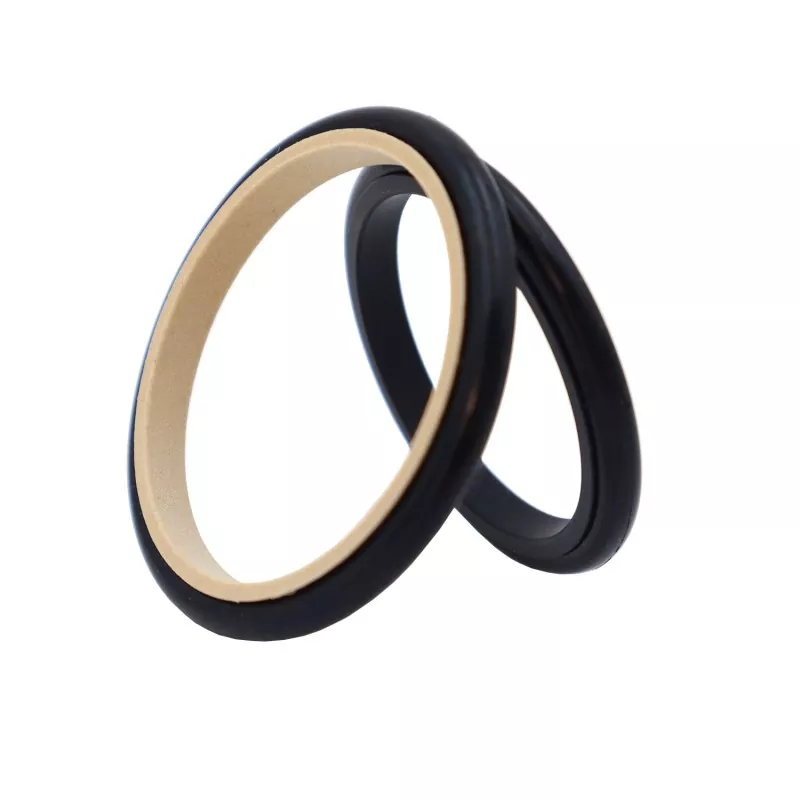

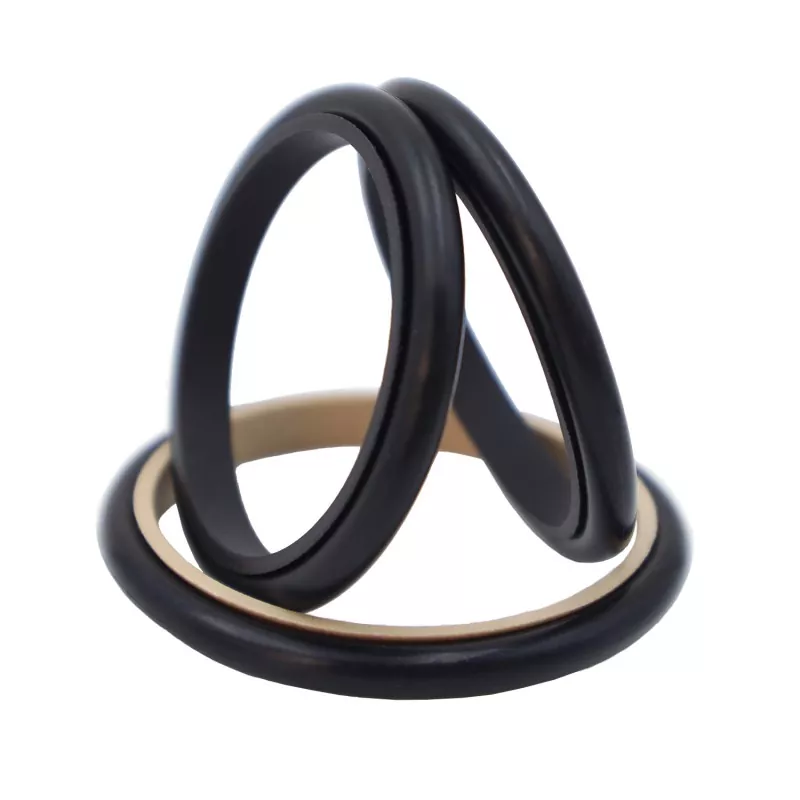

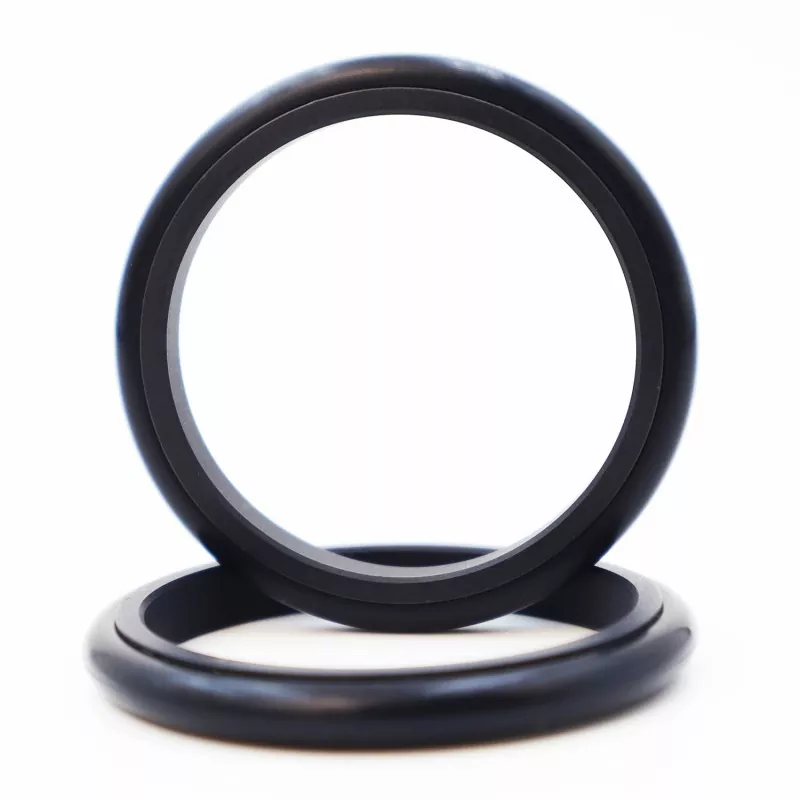

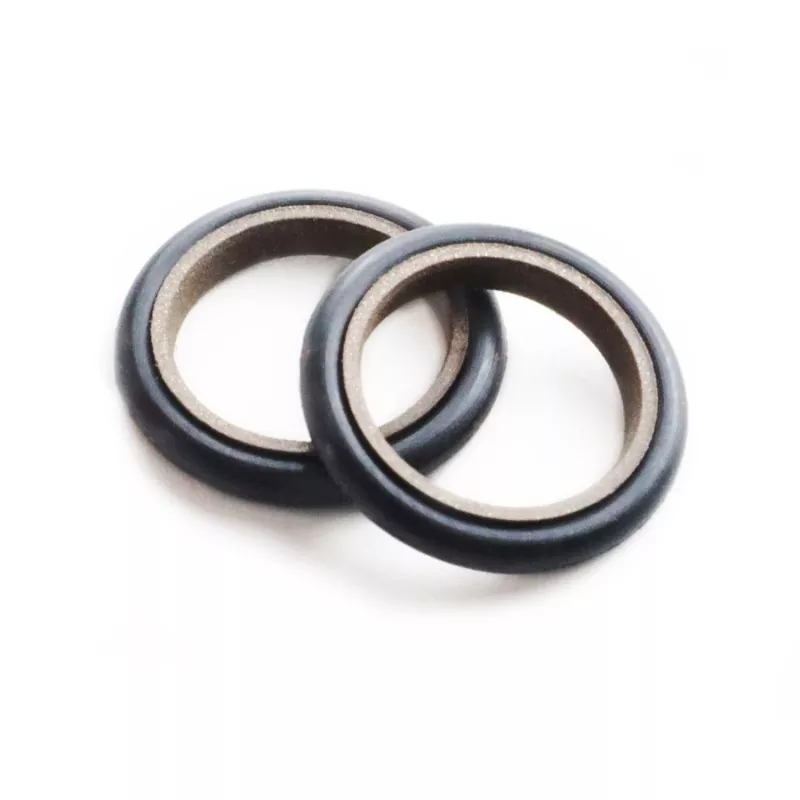

Kombinované tesnenie uzáveru

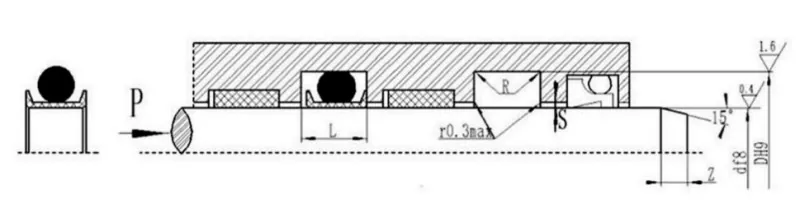

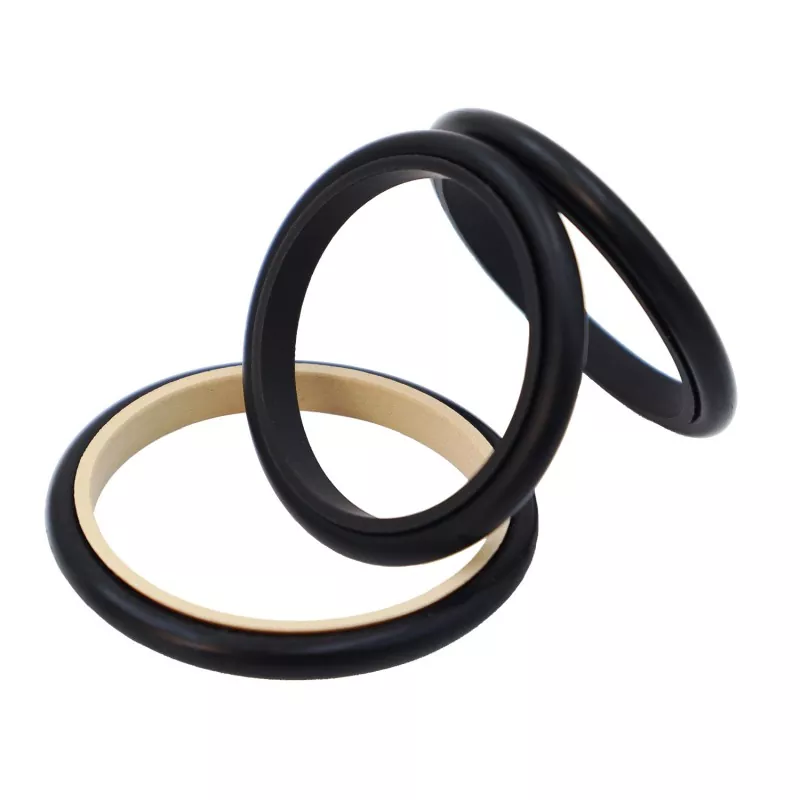

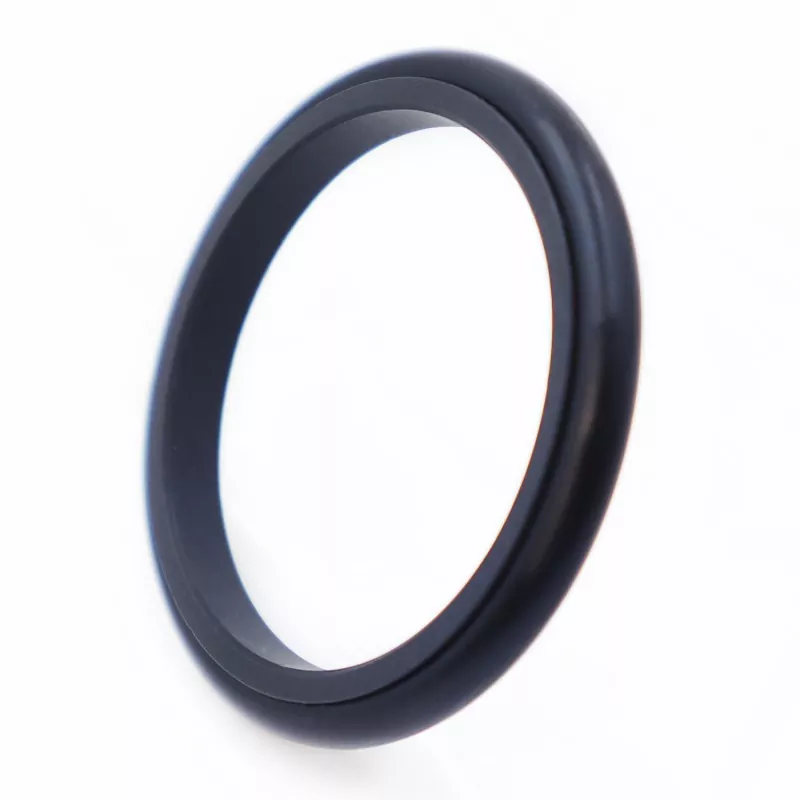

Kombinované tesnenie uzáveru pozostáva z tesniaceho krúžku v tvare uzáveru z PTFE a gumového O-krúžku, ktoré sú určené na obojsmerné tlakové tesnenie v hydraulických a pneumatických aplikáciách s vratným pohybom. The O-ring provides radial force and compensates for wear on the seal ring; the seal ring features a thin-lip design that offers excellent follow-up compensation capabilities, resulting in superior sealing performance. It is compatible with standard GB1235 O-ring grooves. For rod diameters smaller than 30mm, a split-type (open) groove design should be used.

This seal is suitable for both hydraulic and pneumatic operating conditions and supports bidirectional pressure sealing. Ponúka výhody ako nízke trenie, minimálny odpor proti vytrhnutiu, hladký chod bez stick-slip, vhodnosť pre bezolejové mazanie a dlhú životnosť. It requires minimal installation space and allows for easy disassembly and maintenance.

Poznámka k výberu: Pre aplikácie s priemerom tyče 30 mm alebo menej sa na inštaláciu odporúča použiť delenú (otvorenú) drážku.

Vlastnosti produktu

1. Vhodné pre hydraulické aj pneumatické aplikácie; podporuje obojsmerné tlakové tesnenie.

2. Low friction, minimal breakaway resistance, and smooth motion; rovnaké dynamické a statické trenie; žiadne lepenie.

3. dlhá životnosť; vhodné pre aplikácie bezolejového mazania.

4. Kompaktný dizajn; jednoduchá inštalácia a údržba.

Platné prevádzkové podmienky

Limitné hodnoty by sa nemali vyskytovať súčasne.

Výber materiálu

1. Materiály pre sprievodný O-krúžok zahŕňajú: R01 Nitrilová guma (NBR), R02 Fluórkaučuk (FKM) atď.

2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; alternative materials include PTFE1, PTFE2, and PTFE4.

Príklad objednávky

Objednávací model: RC13-80-PTFE3-R01 alebo SPNC-80-PTFE3-R01

RC13/SPNC - Model 80 - Priemer hriadeľa dPTFE3 - PTFE Kód materiálu R01 - O-krúžok Kód materiálu

Tabuľka špecifikácií

Produkty môžu byť vyrobené v akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
