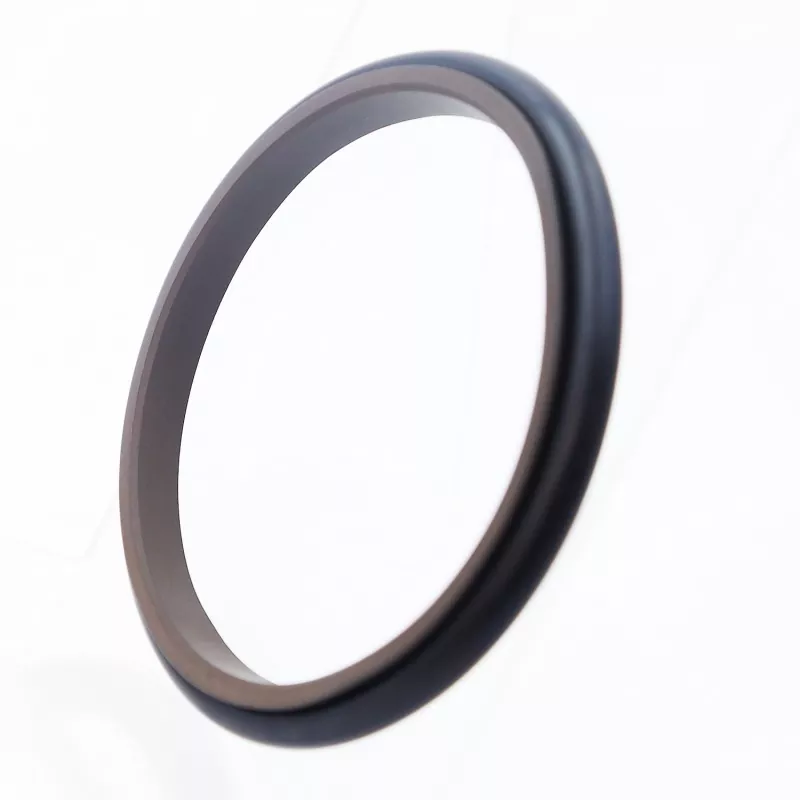

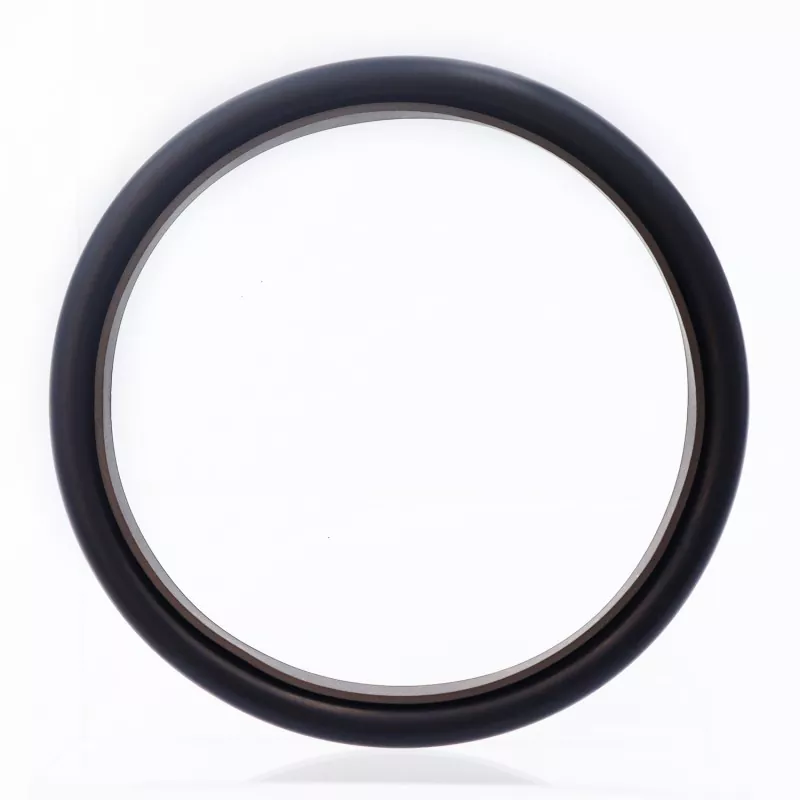

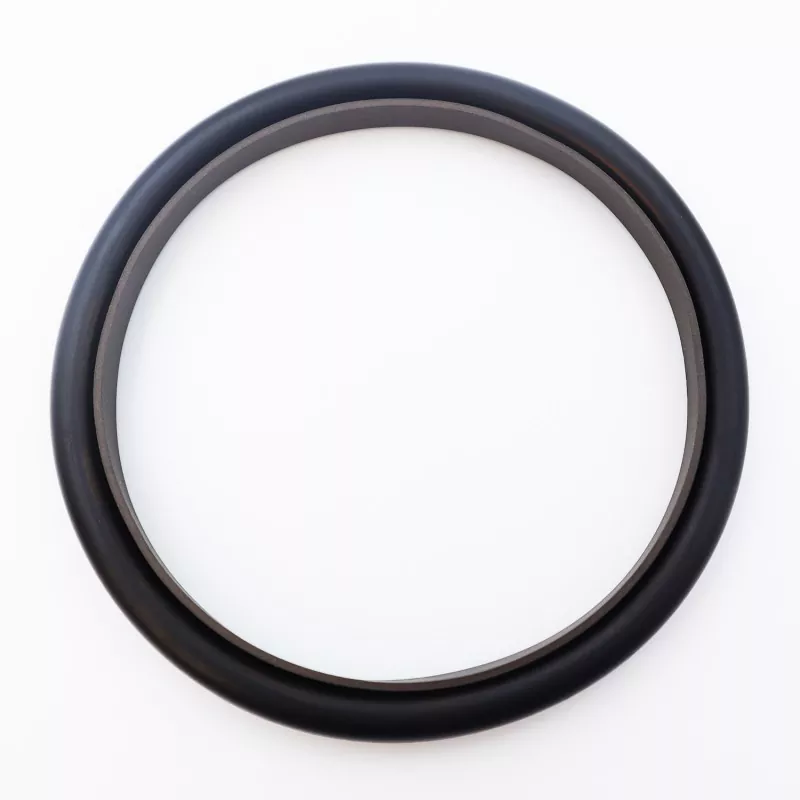

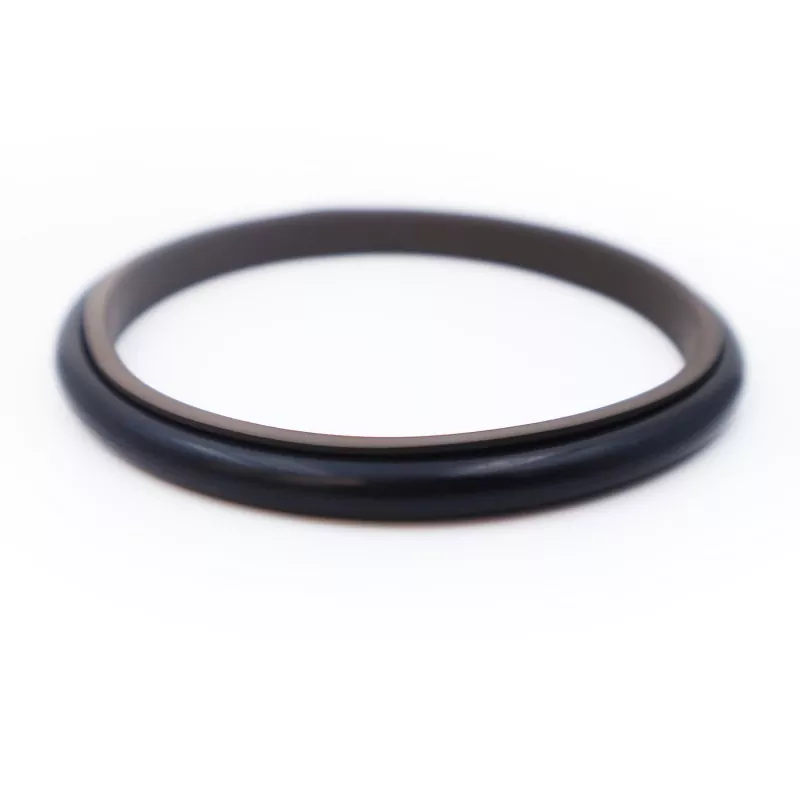

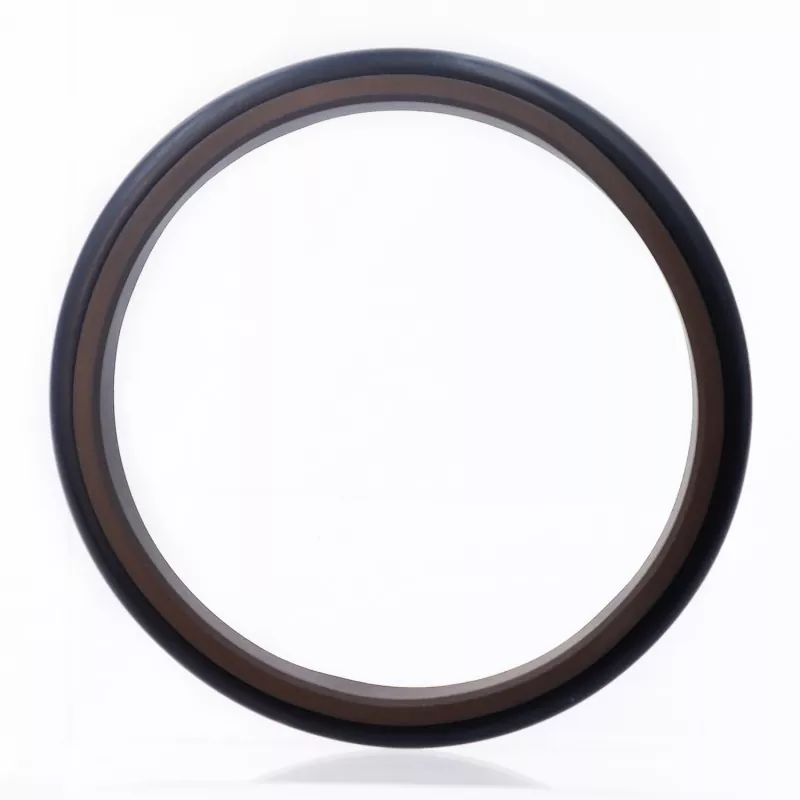

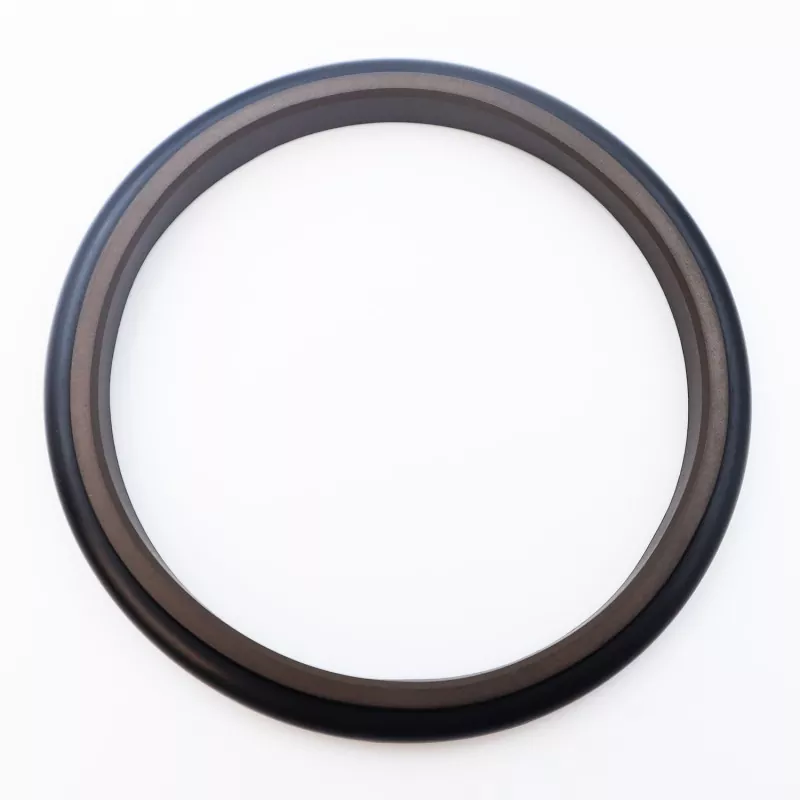

Trojuholníkové kombinované tesnenie pozostáva z trojuholníkového tesniaceho krúžku z PTFE a gumeného O-krúžku; je určený na jednočinné tlakové tesnenie v hydraulických a pneumatických piestových aplikáciách. O-krúžok poskytuje radiálnu silu a kompenzuje opotrebovanie tesniaceho krúžku. Vďaka konštrukcii tesniaceho krúžku s tenkým okrajom ponúka vynikajúcu kompenzáciu následného sledovania a tesniaci výkon. Pri priemeroch tyčí menších ako 30 mm by sa mala použiť konštrukcia s delenou (otvorenou) drážkou.
1. Vhodné pre hydraulické aj pneumatické aplikácie;
2. Nízke trenie, nízky odpor proti odtrhnutiu, plynulý pohyb, rovnaké dynamické a statické trenie a bez prešmykovania;
3. dlhá životnosť; vhodné pre aplikácie bezolejového mazania;
4. Kompaktný dizajn; jednoduchá inštalácia a údržba;
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť m/s |
Médiá |
|
≤20 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulické oleje na minerálnej báze, nehorľavé kvapaliny (HFA/HFB), plyny atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Medzi kompatibilné materiály O-krúžkov patria: R01 Nitrilová guma (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; alternatívne materiály zahŕňajú PTFE1, PTFE2 a PTFE4.
Objednávací model: RC14—80—PTFE3—R01
RC14 – Model 80 – Priemer hriadeľa d – PTFE (Kód materiálu R01) – Kód materiálu O-krúžku
Produkty môžu byť vyrobené v akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
|

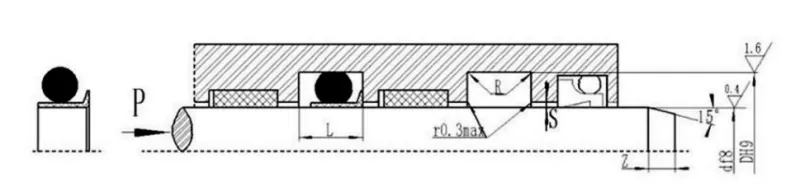

Rozsah priemeru hriadeľa d f8 |
Priemer drážky D H9 |
Šírka drážky L+0,2 |
Polomer rohu Rmax |
Radiálna vôľa S |
Skosenie Z |
Priemer drôtu O-krúžku robiť |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Poznámka: Pre priemer hriadeľa ≤ 30 mm sa odporúča použitie otvorených drážok.
