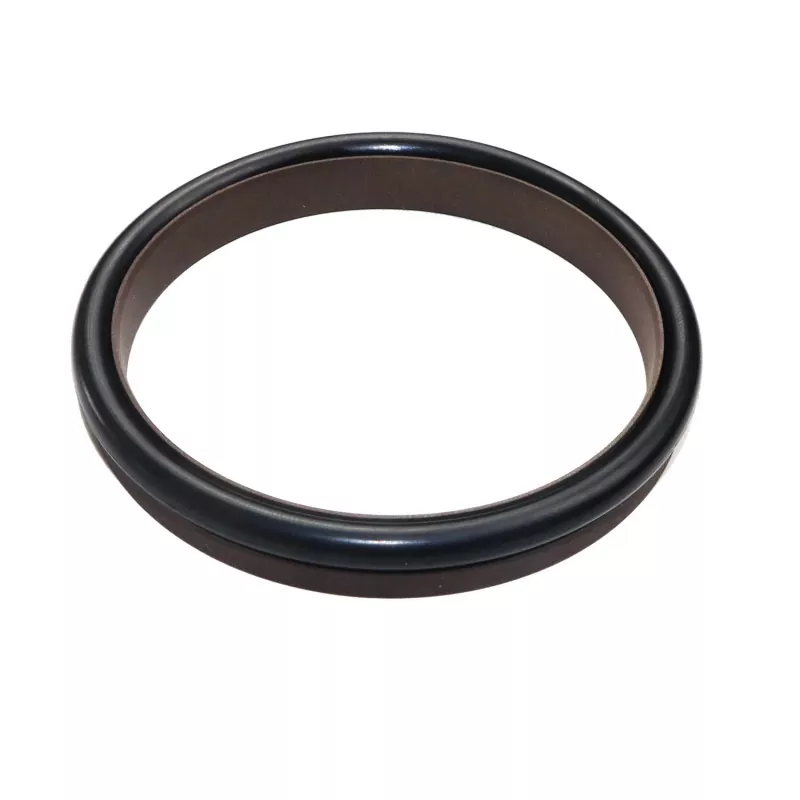

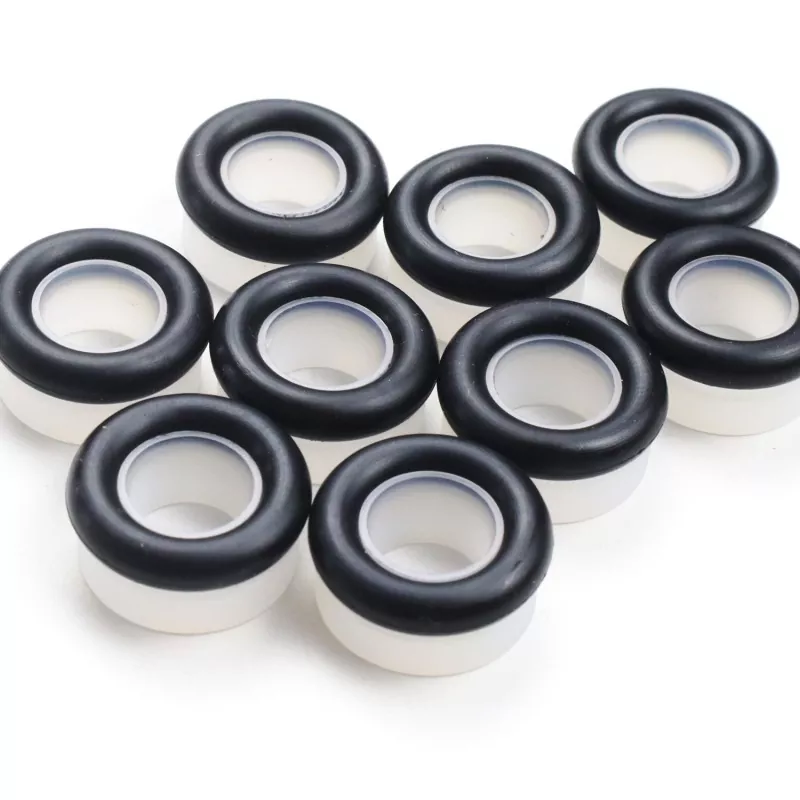

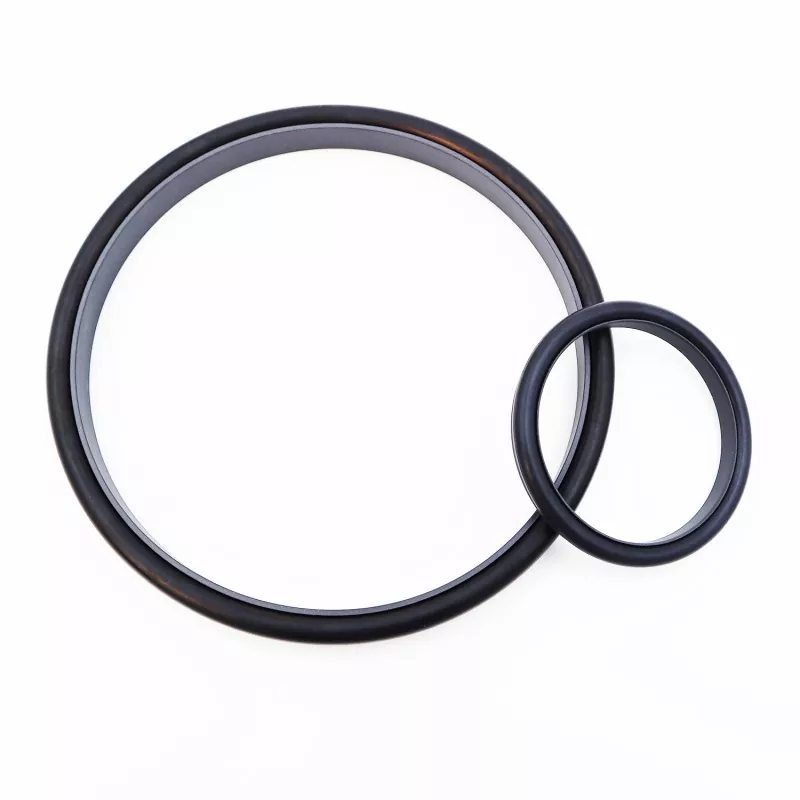

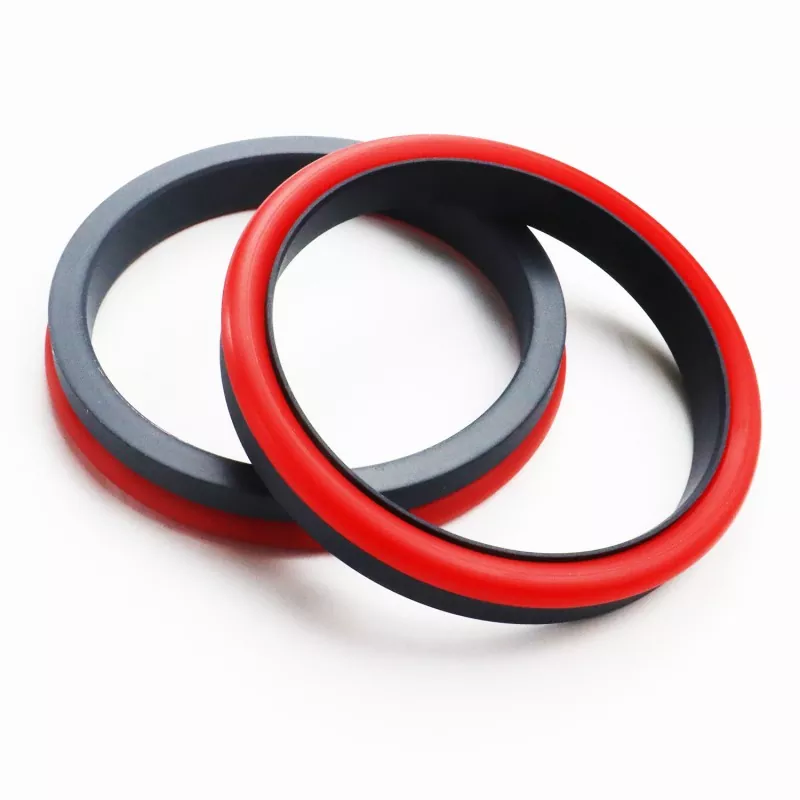

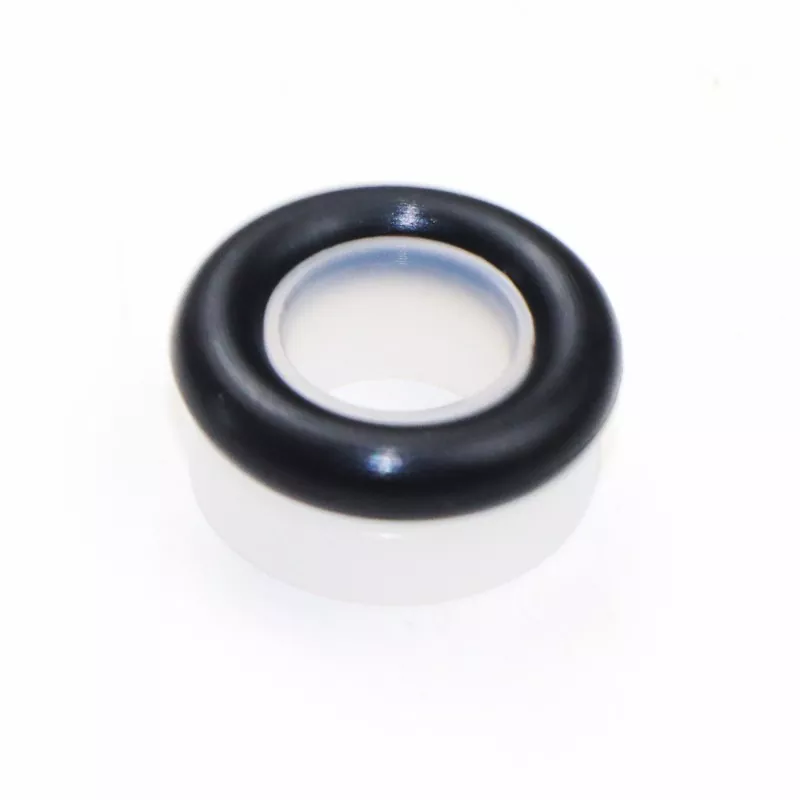

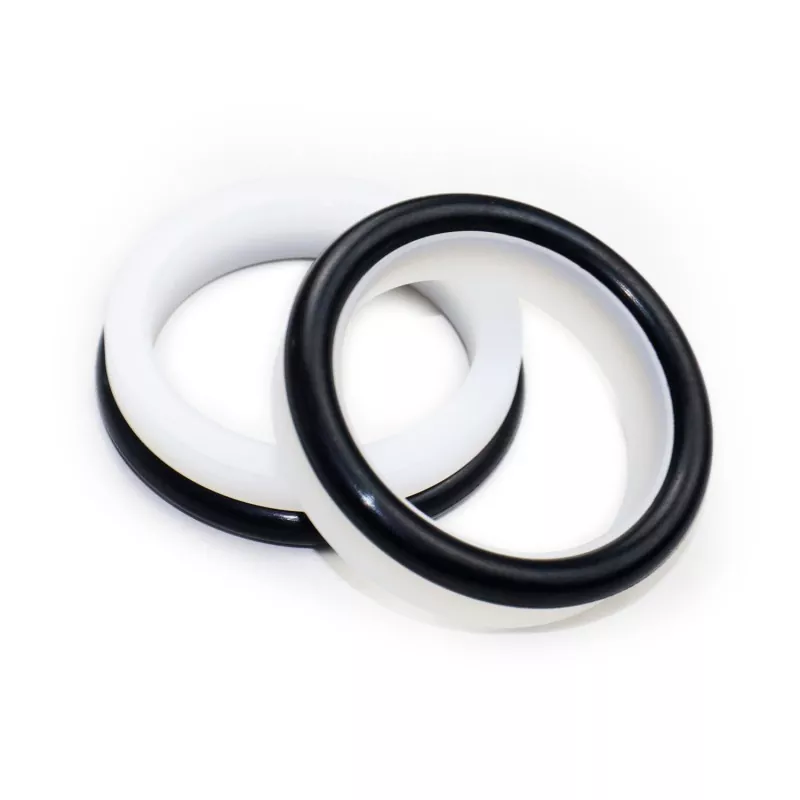

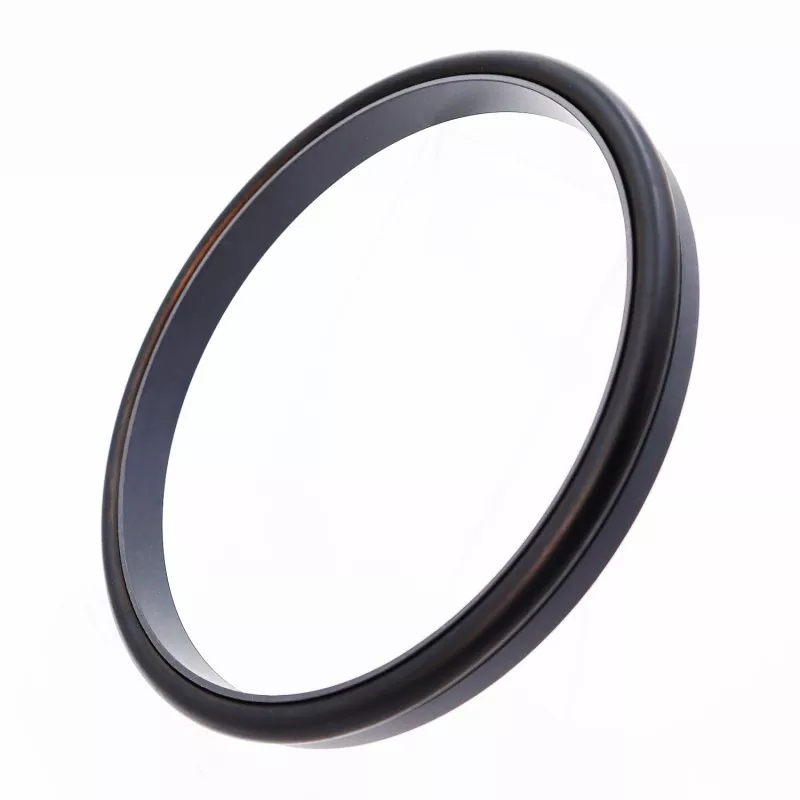

Vystužené pravouhlé kombinované tesnenie (ultra-vysokotlakové/hydraulické tlakové tesnenie) pozostáva zo zosilneného pravouhlého tesniaceho krúžku vyrobeného z PTFE a jeho kompozitných materiálov a z O-krúžku. Je vhodný na jednosmerné tesnenie pri hydraulickom vratnom pohybe.
V závislosti od typu použitého O-krúžku je dostupný v sérii RC08 a RC09 (kompatibilný s O-krúžkami série GB1235). Vďaka optimalizovanej hrúbke tesniaceho krúžku funguje dobre aj pri tlaku vody alebo iných médiách s nízkou viskozitou.
Konštrukčný dizajn zosilneného tesniaceho krúžku tiež zlepšuje odolnosť tesnenia voči vysokému a ultravysokému tlaku. Vo všeobecnosti nie je vhodný na inštaláciu do uzavretých drážok.
1. Nízke trenie, nízky štartovací odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne tečenie.
2. Dlhá životnosť, vhodné na tesnenie bezolejového mazania.
3. Vhodné na utesnenie vysokotlakových, ultravysokotlakových a nízkoviskóznych médií, ako je voda.
Extrémne hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Médiá |
|
≤ 200 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulický olej, ohňovzdorné kvapaliny (HFA/HFB), plyn atď. |
|
-20 až +200 (s O-krúžkom FKM) |
1. Zodpovedajúce materiály O-krúžkov: R01 nitril-butadiénový kaučuk (NBR), fluórkaučuk RO2 (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3, ďalšie voliteľné materiály zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné materiály.

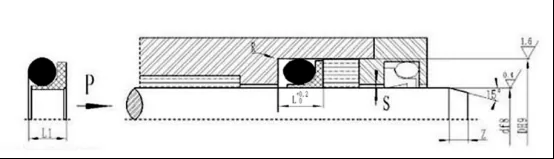

Objednávací model RC08—80x90,2x11,2—PTFE3—R01 Priemer tyče modelu x Priemer drážky x Šírka drážky-Kód materiálu
Tabuľka špecifikácií a parametrov RC08
Môže vyrábať produkty akejkoľvek veľkosti uvedenej v tabuľke špecifikácií
|
Štandardné df8 RCO8 |
Ľahké zaťaženie df8 RCO8-Q |
Veľké zaťaženie df8 RC08-Z |
Priemer drážky D H9 |
Šírka drážky L+0,2 |
Výška tesnenia L1 |
Zaoblené rohy Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku dO |
|
|
<20 MPA |
<60 MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18-39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39,9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109-629 |
18-39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109-629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109-629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Poznámka:1. Ak je potrebný systém s uzavretými drážkami, obráťte sa na našu spoločnosť.
2. Tlak > 60 MPa, tolerancia uloženia koreňa H8/f8, ultravysokotlakové tesnenie Smax < 0,05.
