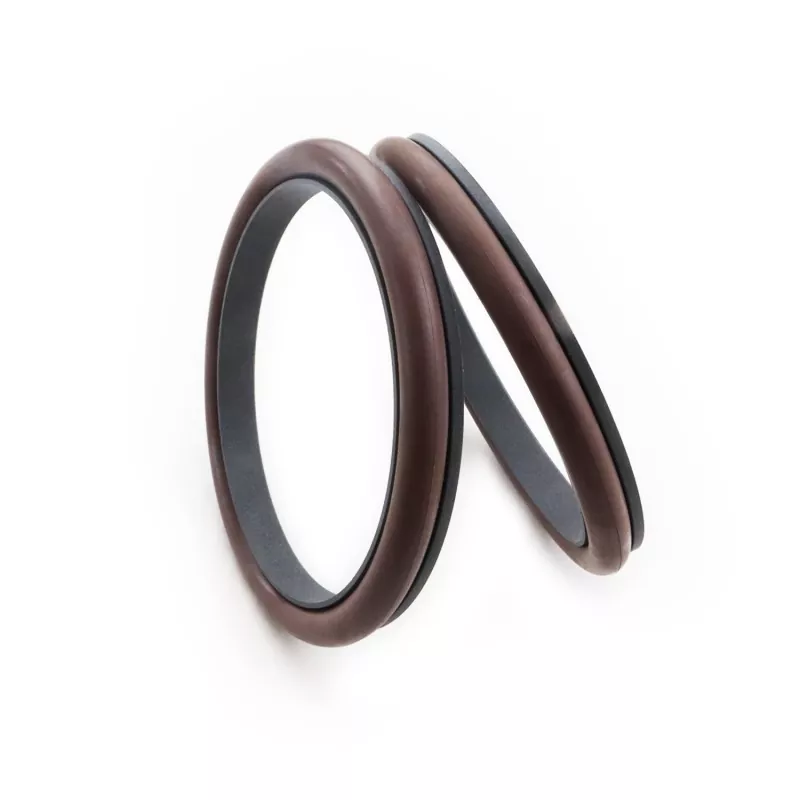

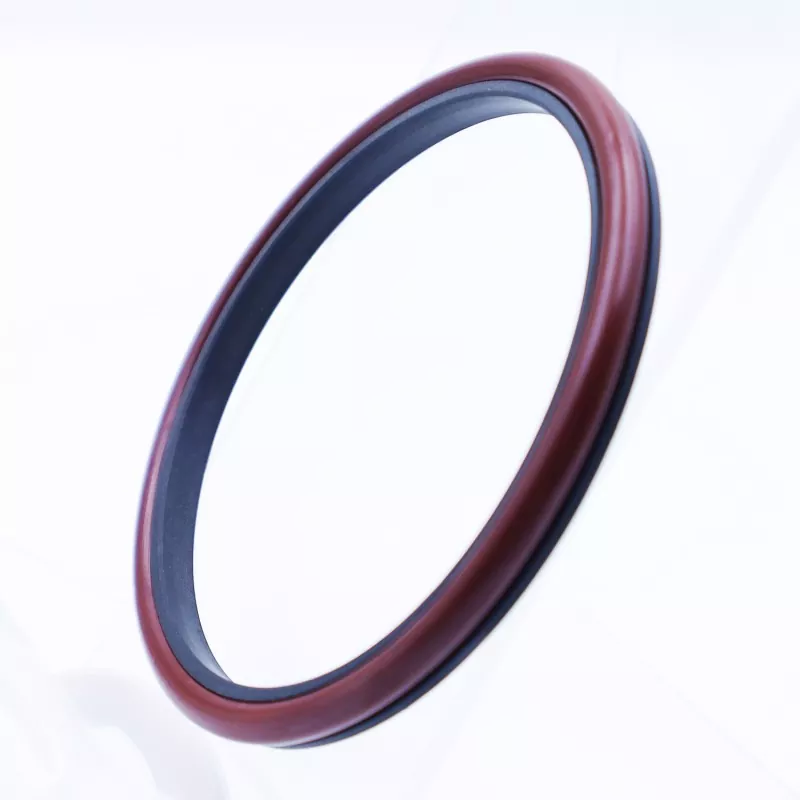

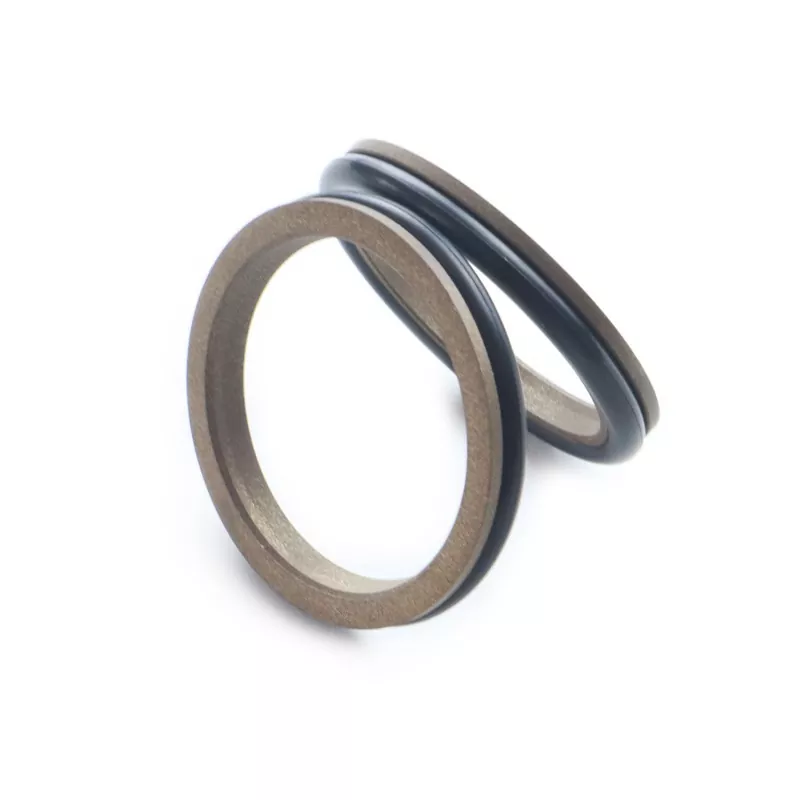

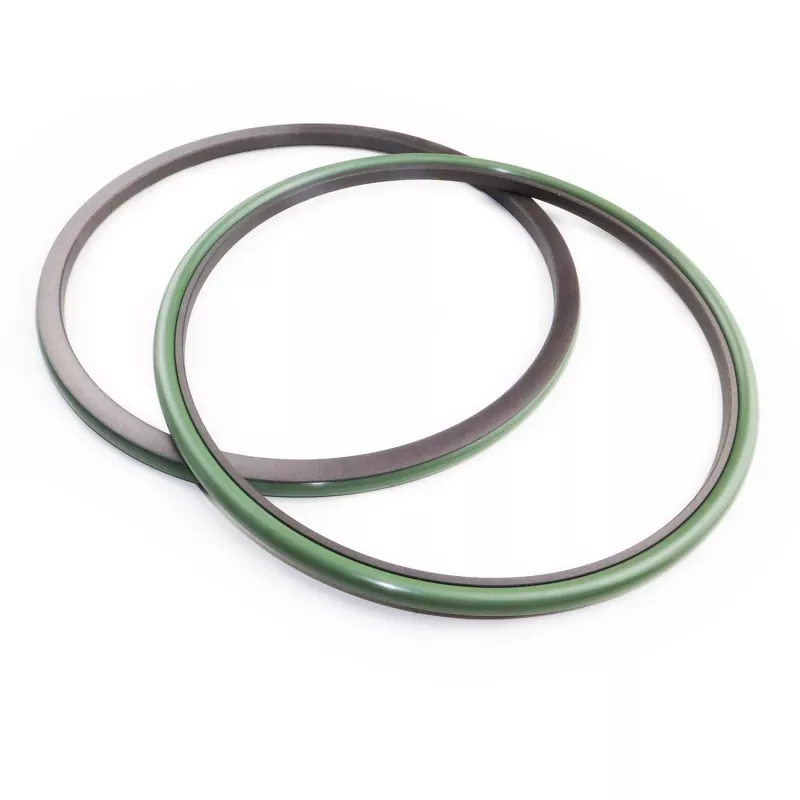

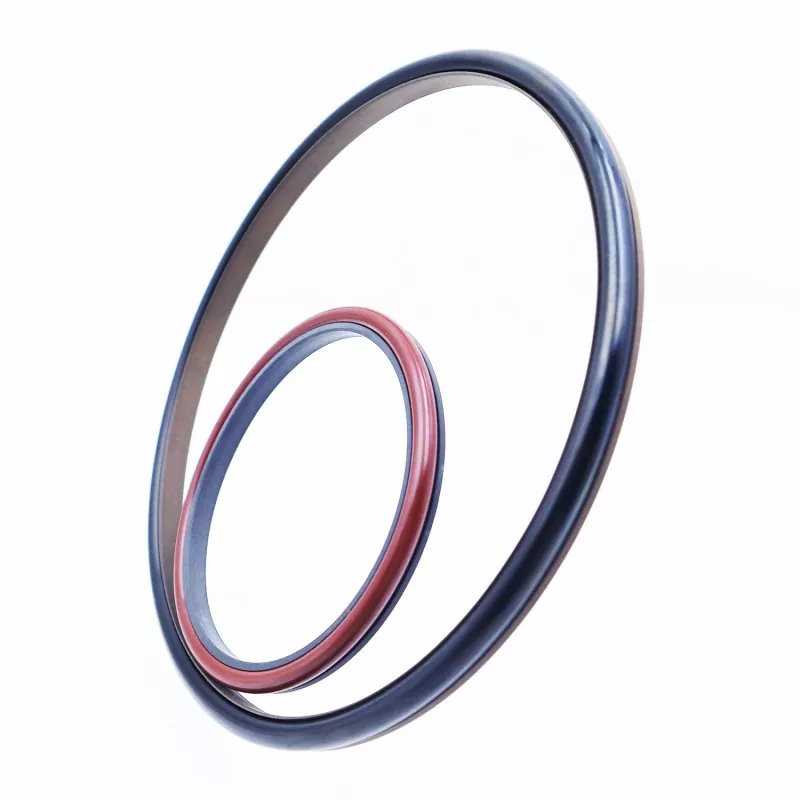

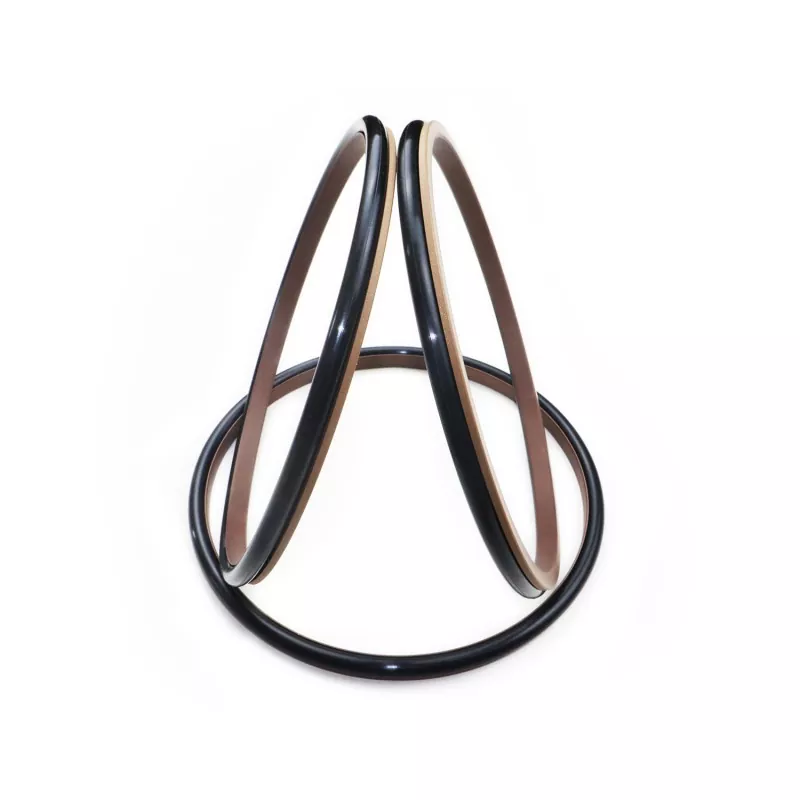

Pravouhlé kombinované tesnenie pozostáva z pravouhlého tesniaceho krúžku vyrobeného z PTFE (alebo kompozitu PTFE) a gumového O-krúžku; je určený na jednosmerné vratné tesnenie v hydraulických a pneumatických aplikáciách.
Produkt je kategorizovaný do sérií RC01 a RC02 na základe zodpovedajúceho O-krúžku (kompatibilný so sériou GB1235). Pravouhlý tesniaci krúžok sa vyznačuje dizajnom s tenkým okrajom, ktorý ponúka vynikajúcu následnú kompenzáciu, výsledkom čoho je vynikajúci tesniaci výkon.
1. Vhodné pre hydraulické aj pneumatické aplikácie;
2. Vynikajúci tesniaci výkon v podmienkach vysokého aj nízkeho tlaku;
3. Nízke trenie s minimálnym odporom pri rozbehu; zaisťuje plynulý pohyb s rovnakým dynamickým a statickým trením, čím sa eliminuje preklzávanie (kraulovanie);
4. Dlhá životnosť; vhodné pre aplikácie bezolejového mazania;
5. kompaktný konštrukčný dizajn; jednoduchá inštalácia a údržba;
Poznámka: Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Médiá |
|
≤70 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulický olej, ohňovzdorné kvapaliny (HFA/HFB), plyn atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Kompatibilné materiály O-krúžkov zahŕňajú: RO1 Nitril Rubber (NBR), RO2 Fluororubber (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; ďalšie dostupné možnosti zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné materiály.

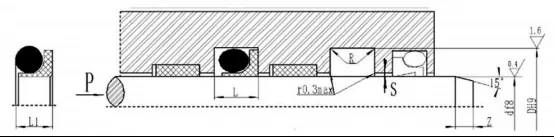

Objednávací model: RC01-80x89.6x7.8-PTFE3-R01
Model - Priemer tyče × Priemer drážky × Šírka drážky | PTFE3: Modifikovaný kód materiálu PTFE | R01: Kód materiálu O-krúžku
