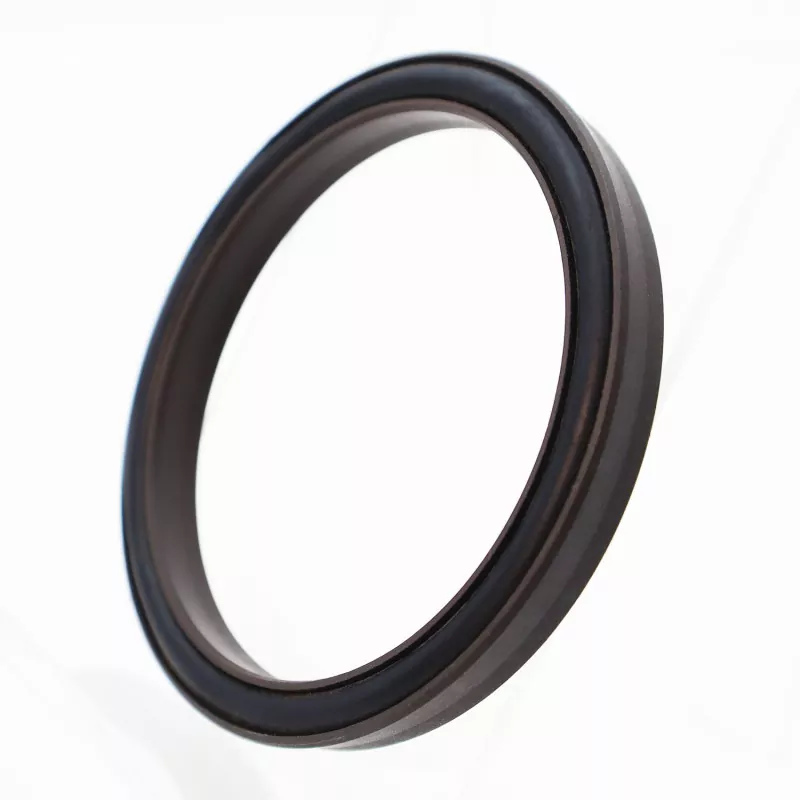

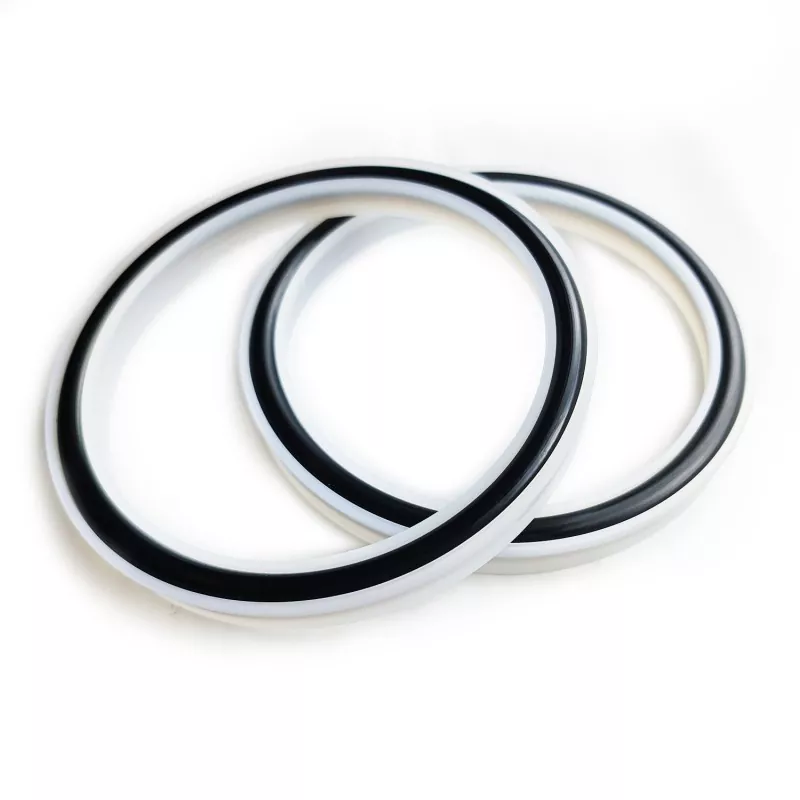

Kombinované tesnenie typu Y (Ultra-vysokotlakové/hydraulické tlakové tesnenie) pozostáva z tesniaceho krúžku v tvare Y vyrobeného z PTFE a jeho kompozitných materiálov a O-krúžku. Je vhodný na jednosmerné tesnenie pri hydraulickom vratnom pohybe.
Vďaka patentovanej štruktúre a optimalizovanej hrúbke tesniaceho krúžku v tvare Y funguje dobre aj pri tlaku vody alebo iných médiách s nízkou viskozitou. Konštrukčné riešenie tesniaceho krúžku tiež zlepšuje jeho odolnosť voči vysokým a ultra vysokým tlakom. Tesnenie pracuje s nízkym koeficientom trenia, eliminuje tečenie a umožňuje dlhodobé mazanie bez oleja.
Poznámka: Táto štruktúra tesnenia má obmedzenia a neodporúča sa používať v uzavretých drážkach.
1. Nízke trenie, nízky štartovací odpor, hladký chod, rovnaké dynamické a statické trenie, žiadne tečenie.
2. Dlhá životnosť, vhodné na tesnenie bezolejového mazania.
3. Vhodné na utesnenie vysokotlakových, ultravysokotlakových a nízkoviskóznych médií, ako je voda.
Extrémne hodnoty by sa nemali vyskytovať súčasne. Ak tlak prekročí 260 MPa, kontaktujte našu spoločnosť.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Médiá |
|
≤ 260 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulický olej, ohňovzdorné kvapaliny (HFA/HFB), plyn atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Zodpovedajúce materiály O-krúžkov: nitrilbutadiénový kaučuk RO1 (NBR), fluórkaučuk RO2 (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3, ďalšie voliteľné materiály zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné materiály.

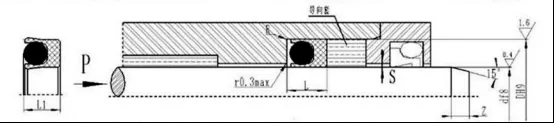

Objednávanie Model RC10-40x52.4x9.2-PTFE3-R01
Model – Priemer tyče x Priemer drážky x Šírka drážky PTFE3 – Kód materiálu modifikovaného PTFE R01 – Kód materiálu O-krúžku
