Ako výrobca špecializujúci sa na vysokotlakové tesnenia ponúka spoločnosť Ruichen Sealing „Kombinované tesnenie pätkového typu“. Tesniaci krúžok má štruktúru tenkého pera, ktorá poskytuje vynikajúce dynamické kompenzačné schopnosti. Jeho jedinečný tesniaci povrch v tvare pätky – so zabudovanou klinovou drážkou – zvyšuje odolnosť voči znečisteniu a znižuje trenie; tento špecializovaný dizajn výrazne zvyšuje odolnosť voči tlaku, vďaka čomu je vhodný pre vysokotlakové a ultravysokotlakové aplikácie. Poznámka: Toto tesnenie nie je vhodné na inštaláciu do uzavretých drážok.
Vítame otázky týkajúce sa výberu a hromadných objednávok od nákupcov strojárskeho vybavenia.

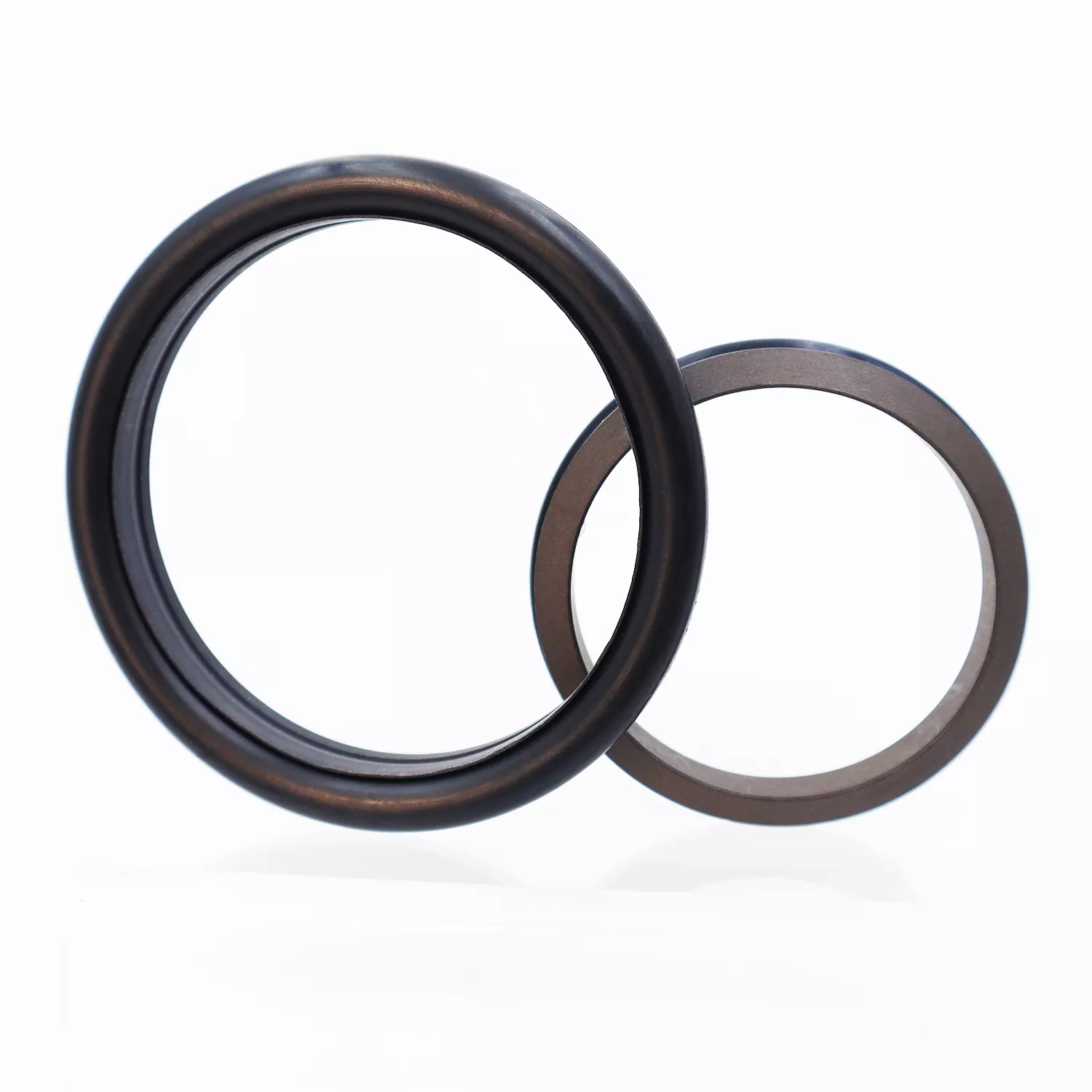

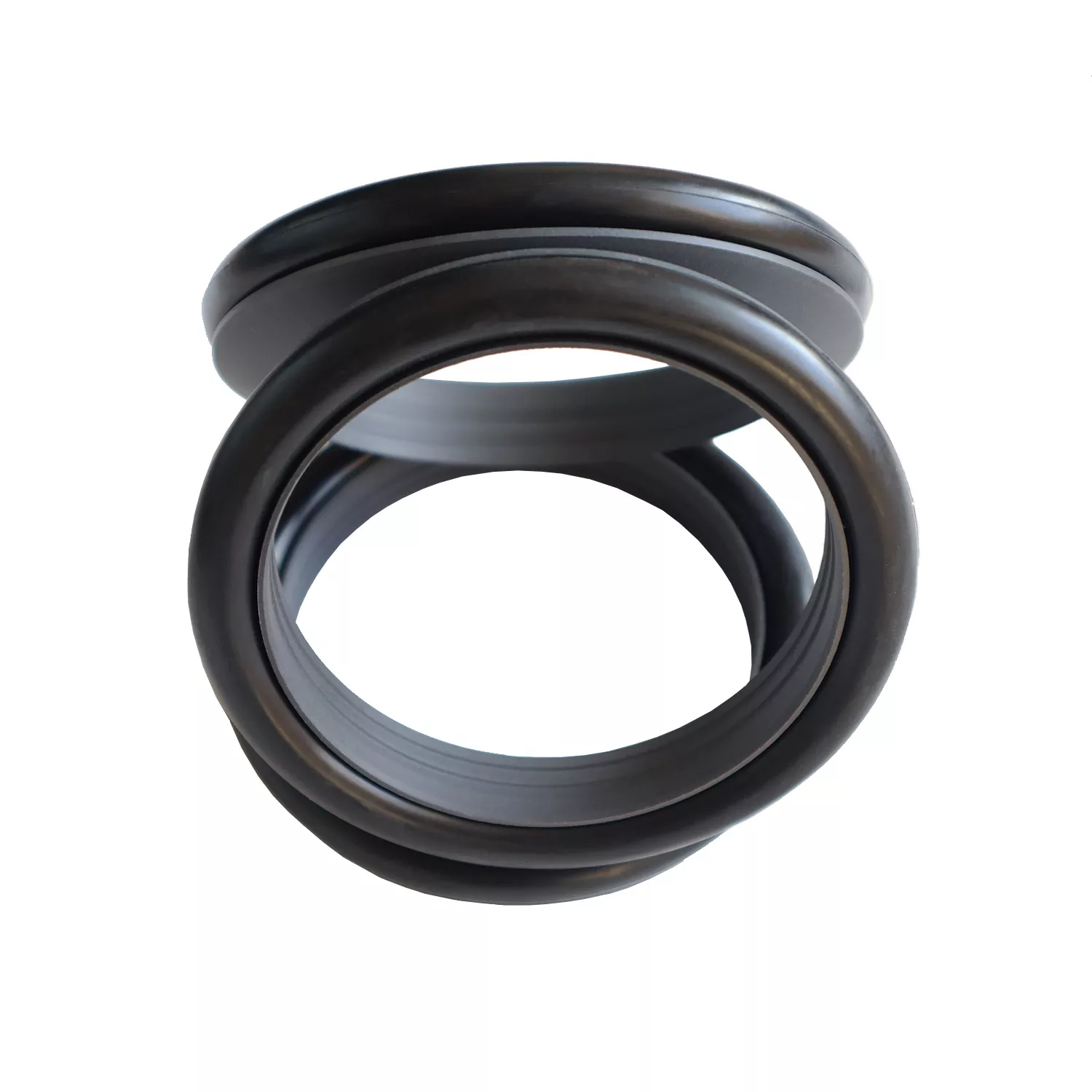

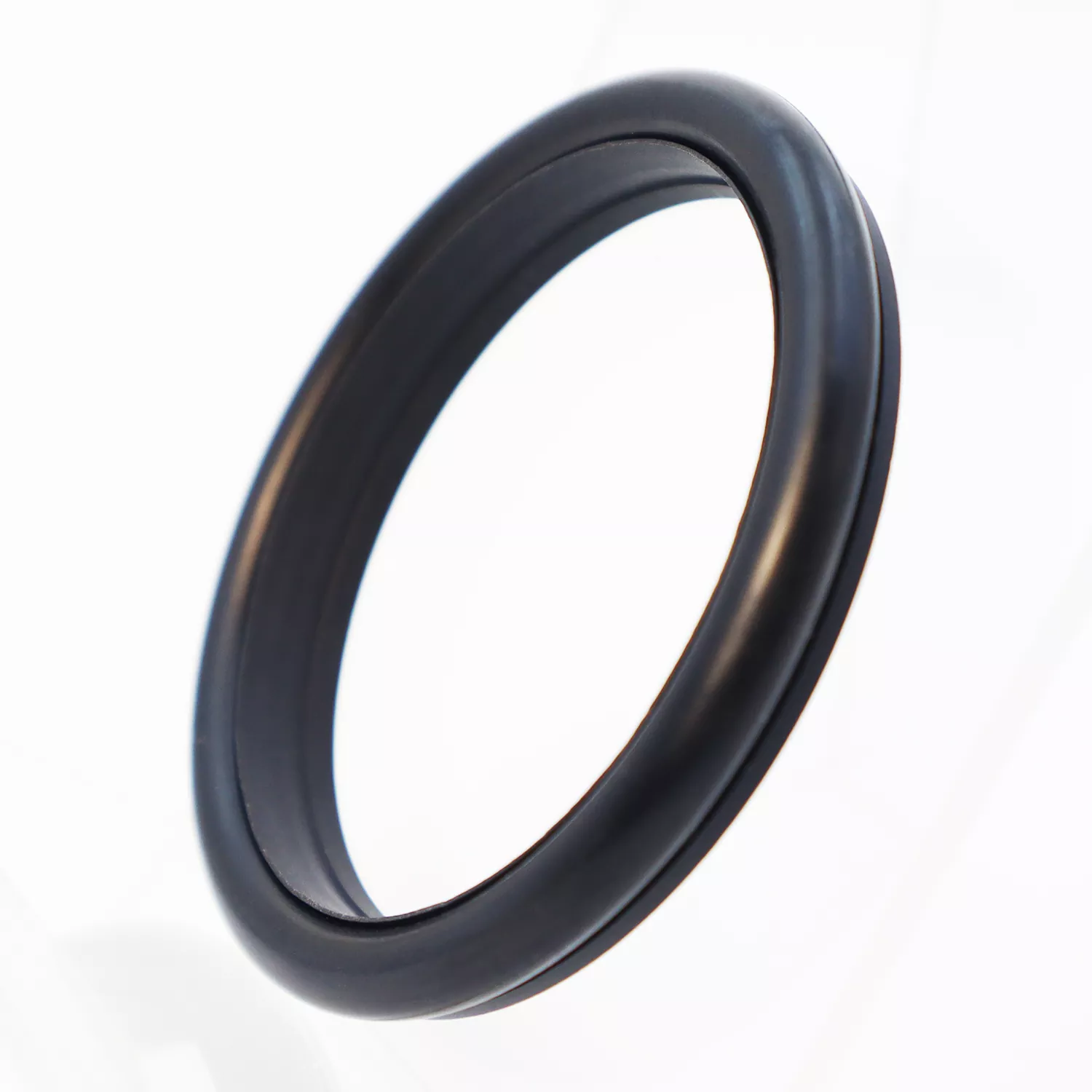

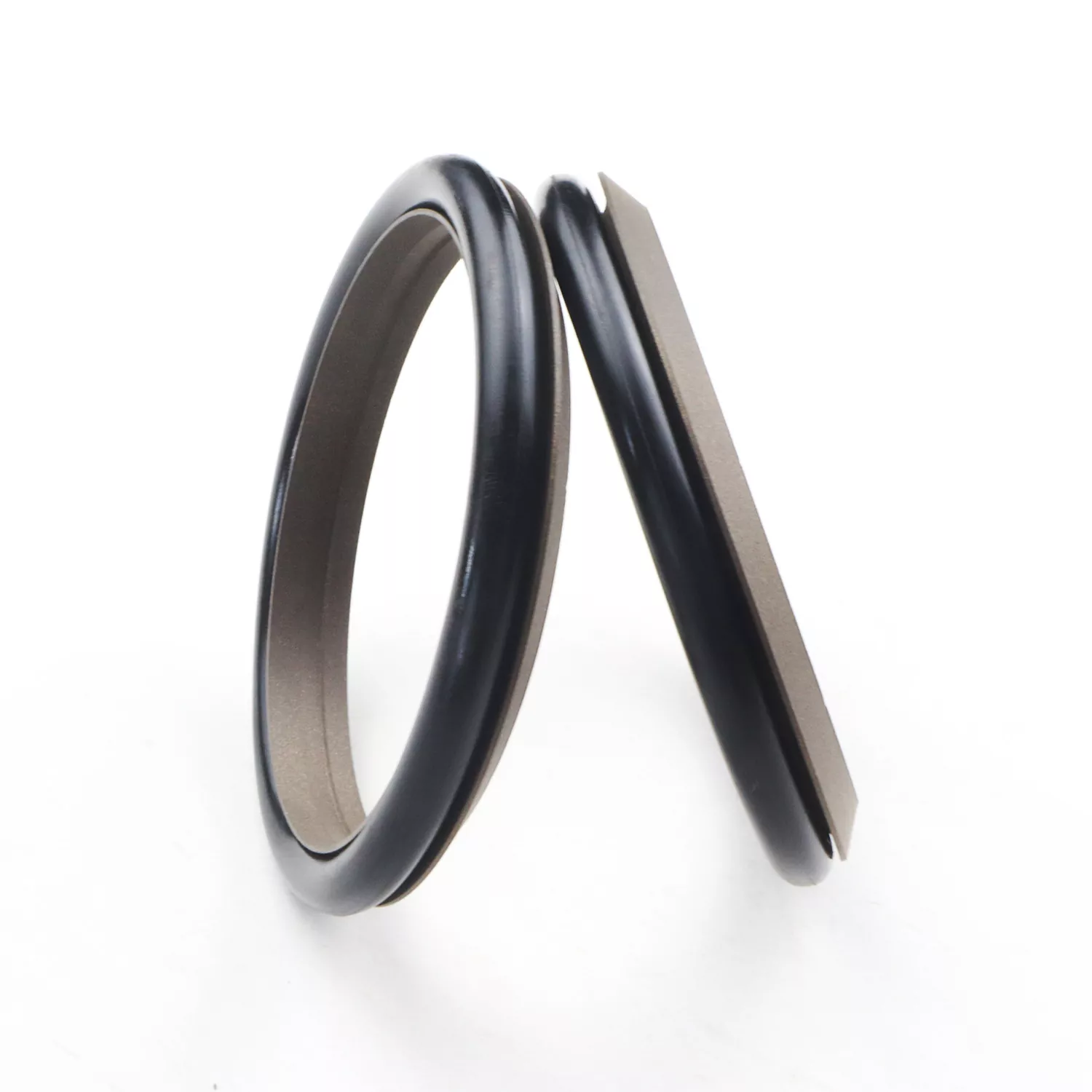

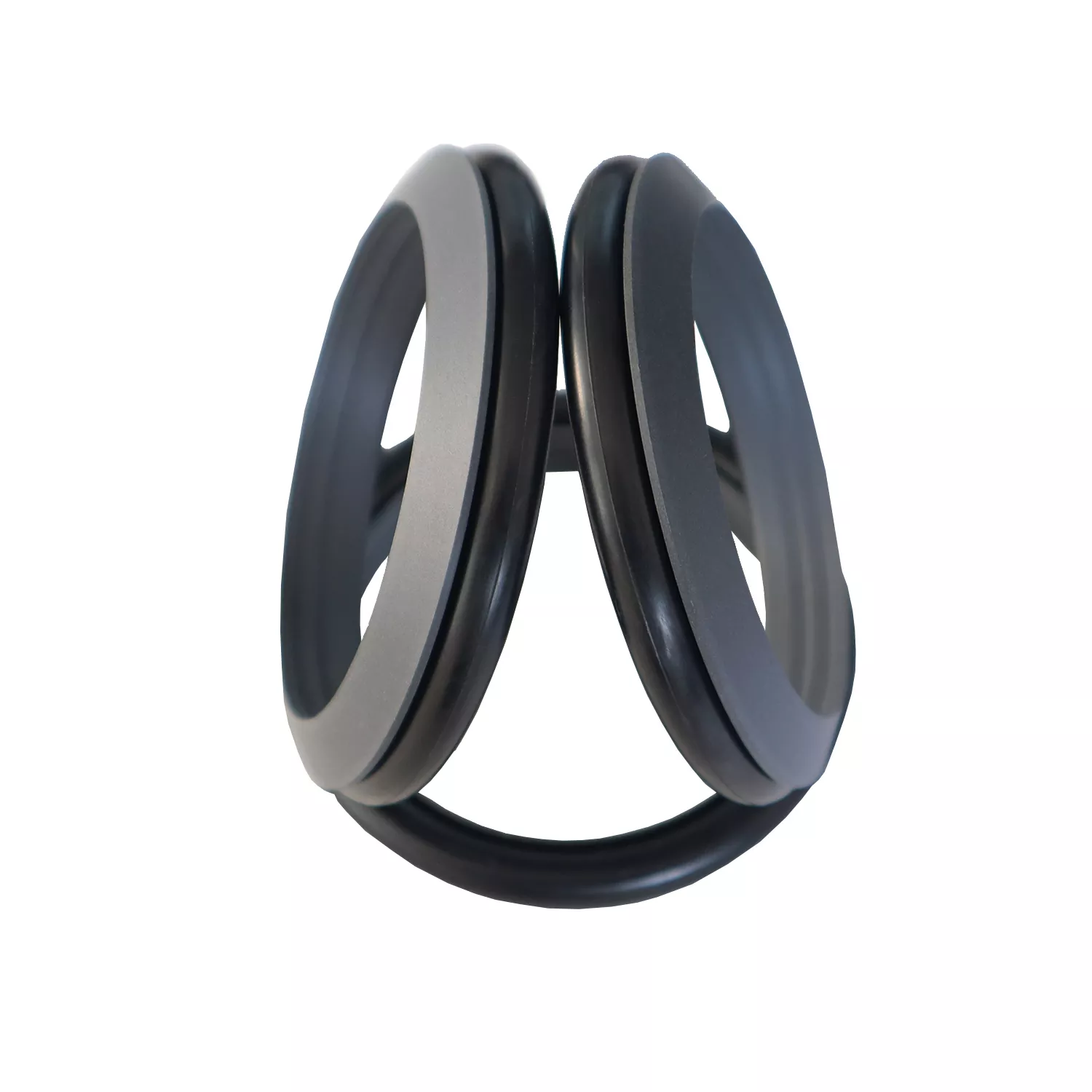

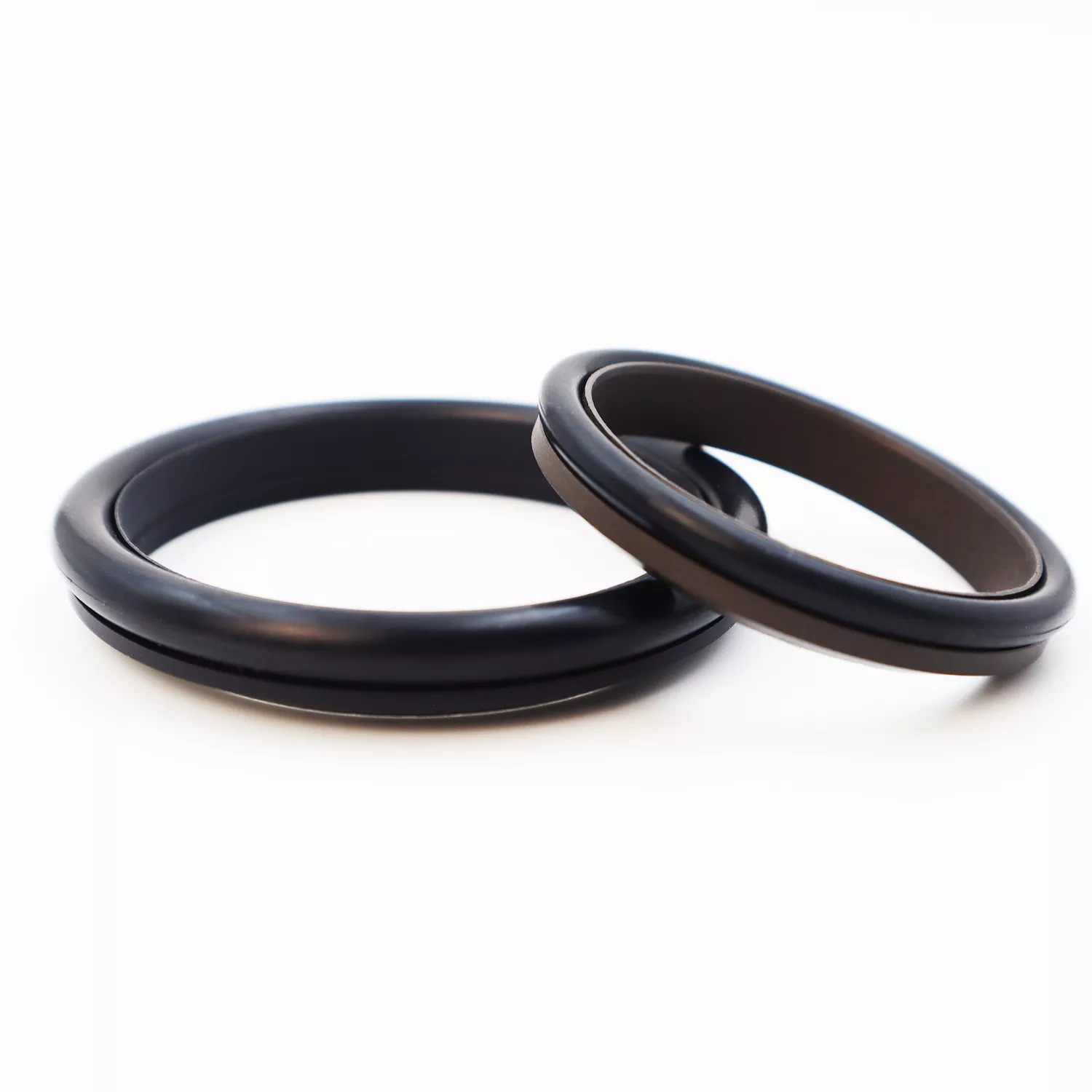

Kombinované tesnenie pätkového typu pozostáva z tesniaceho krúžku v tvare pätky (vyrobeného z PTFE alebo kompozitov PTFE) spárovaného s gumovým O-krúžkom; je určený na jednočinné tesnenie v hydraulických a pneumatických vratných aplikáciách.
Je kategorizovaný do série RC03 a série RC04 (ktorá využíva O-krúžky série GB1235) na základe sprievodného O-krúžku. Tesniaci krúžok má dizajn s tenkým okrajom, ktorý ponúka vynikajúcu dynamickú kompenzáciu, čo má za následok vynikajúci tesniaci výkon. Klinovitá drážka na tesniacej ploche v tvare nohy zlepšuje integritu tesnenia a odolnosť voči znečisteniu a zároveň znižuje trenie. Konštrukčný dizajn tiež zlepšuje schopnosť tesnenia zvládať tlak. Vo všeobecnosti sa nemôže inštalovať do uzavretých drážok.
1. Vhodné pre hydraulické aj pneumatické aplikácie
2. Vynikajúci tesniaci výkon vo vysokotlakovom aj nízkotlakovom prostredí
3. Nízke trenie; minimálny odpor pri štartovaní a hladký pohyb; rovnaké dynamické a statické trenie; žiadny stick-slip efekt
4. Dlhá životnosť; vhodné pre aplikácie bezolejového mazania
5. Schopný zvládnuť vysokotlakové a ultravysokotlakové tesnenie
Limitné hodnoty by sa nemali vyskytovať súčasne.
|
Tlak (MPa) |
Teplota (°C) |
Rýchlosť (m/s) |
Médiá |
|
≤ 100 |
-35 až +100 (s O-krúžkom z NBR) |
≤6 |
Hydraulický olej, ohňovzdorné kvapaliny (HFA/HFB), plyn atď. |
|
-20 až +180 (s O-krúžkom FKM) |
1. Kompatibilné materiály O-krúžkov zahŕňajú: RO1 Nitril Rubber (NBR), RO2 Fluororubber (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál PTFE3; ďalšie dostupné možnosti zahŕňajú PTFE2, PTFE4 a ďalšie vysokovýkonné materiály.
Objednávací model: RC03—80x89x10-PTFE3-R01
Model – Priemer tyče x Priemer drážky x Šírka drážky PTFE3 – Kód materiálu modifikovaného PTFE R01 – Kód materiálu O-krúžku
Produkty môžu byť vyrobené v akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
|

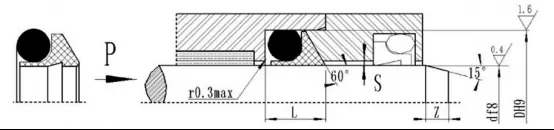

d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40 MPA |
<60 MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109-670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1 000 až 1 600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Poznámky: 1. Pre tlaky >60 MPa použite toleranciu uloženia H8/f8 v oblasti základne tesnenia; pre ultravysokotlakové tesnenie, Smax < 0,05.
2. Ak je potrebná konštrukcia s uzavretou drážkou, obráťte sa na kanceláriu.
Kompatibilné s O-krúžkami GB1235; môžu byť vyrobené produkty akejkoľvek veľkosti uvedenej v tabuľke špecifikácií.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40 MPA |
<60 MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40 ~ 150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
