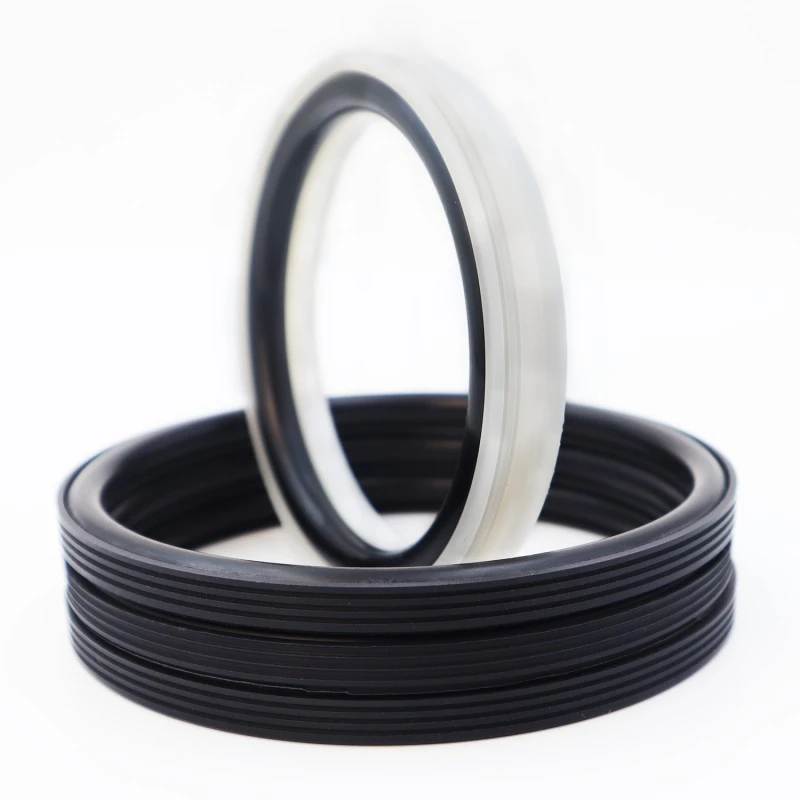

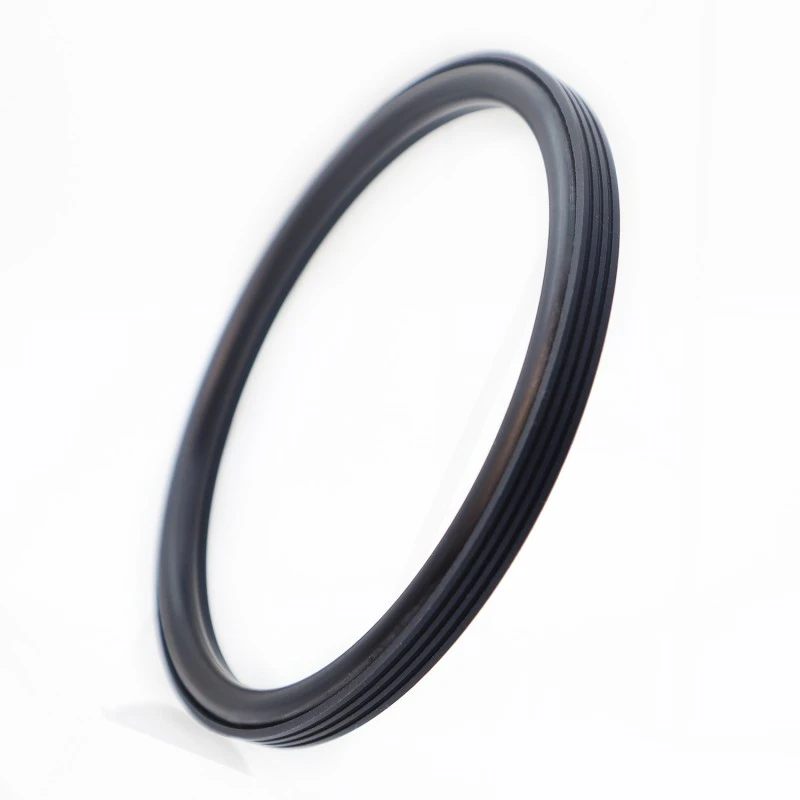

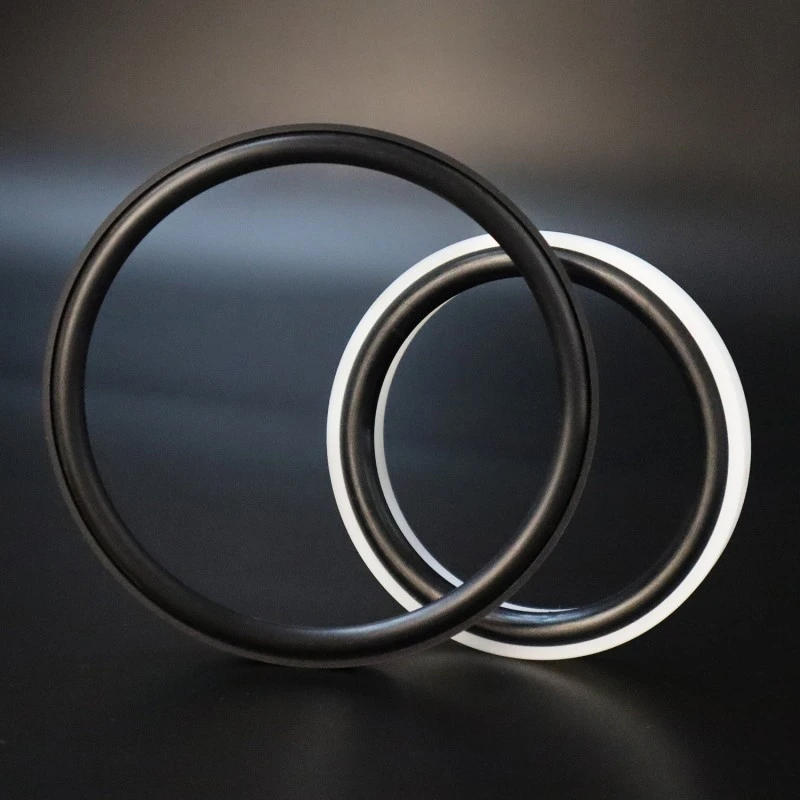

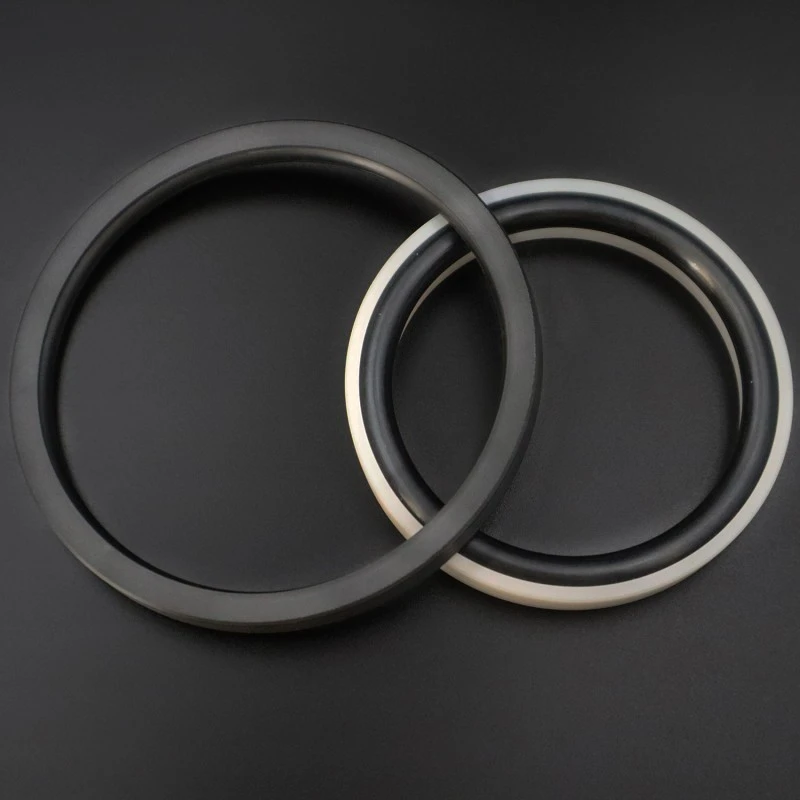

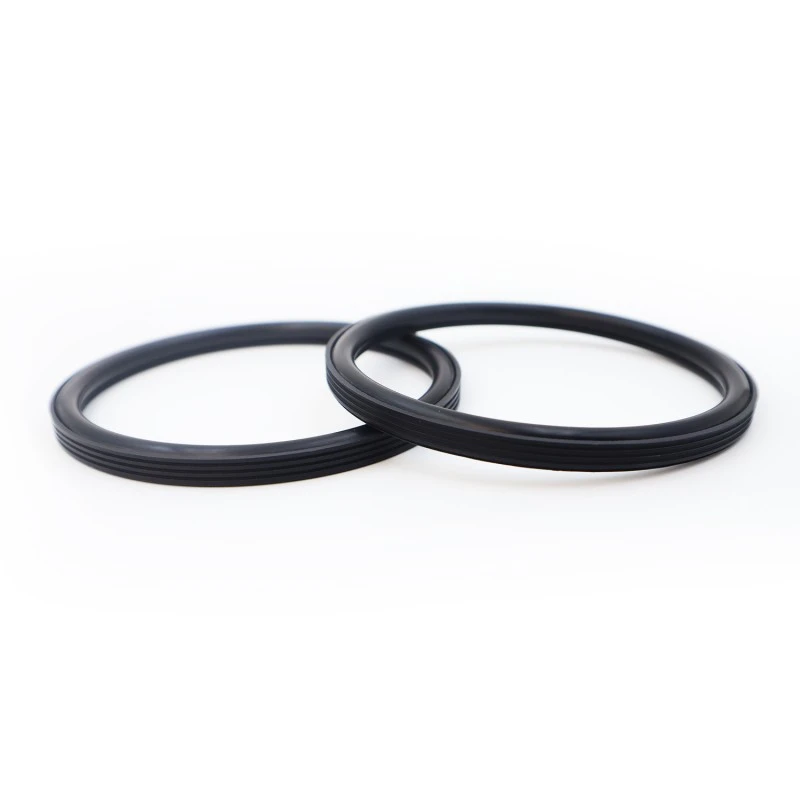

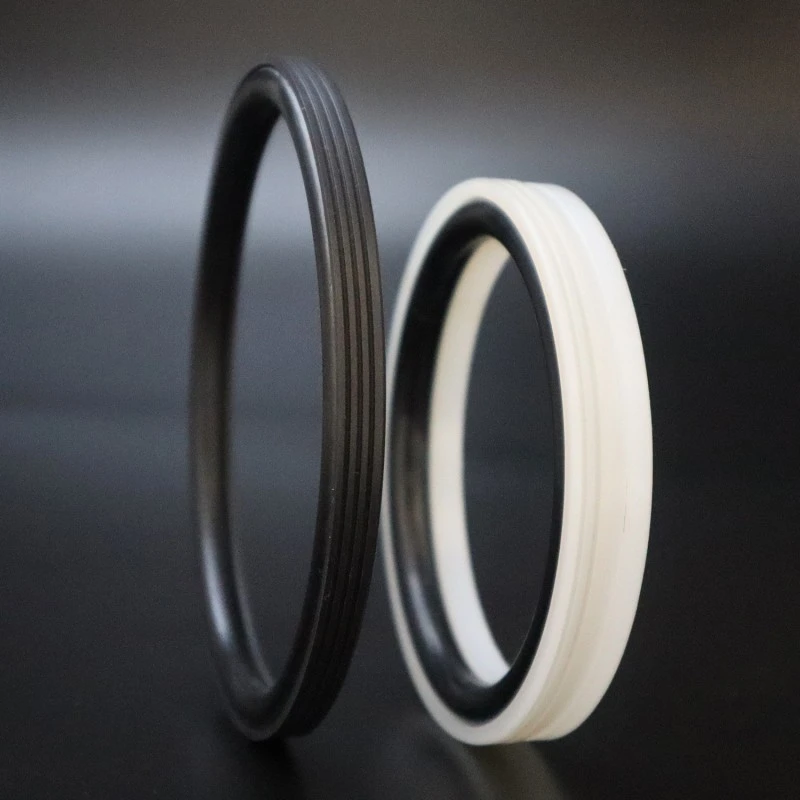

Tesnenie Bore Seal, navrhnuté a vyrobené spoločnosťou Ruichen Sealing Factory, je vhodné na jednosmerné tesnenie v aplikáciách s hydraulickým vratným a rotačným pohybom. Vyznačuje sa dlhou životnosťou, nízkym trením, vynikajúcim tesniacim výkonom, kompaktnou štruktúrou a jednoduchou inštaláciou, používaním a údržbou. Špeciálny tesniaci okraj a optimalizovaný dizajn hrúbky tesnenia zaisťujú vynikajúci tesniaci výkon aj v drsných médiách, ako je cementová malta.
|
Tlak/MPa |
Teplota/°C |
Rýchlosť / m/s |
Stredná |
|
|
vratný pohyb |
Rotačný pohyb |
|||
|
≤ 100 |
-35 až +100 °C (s NBR O-krúžkom) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulzia |
|
-20 až +200 °C (s O-krúžkom FKM) |
||||
Výber materiálu
1. Sprievodné materiály O-krúžkov je možné vybrať z: R01 Nitrilová guma (NBR), R02 Fluórkaučuk (FKM) atď.
2. Materiál tesniaceho krúžku: Štandardný materiál je PTFE4, ďalšie dostupné materiály zahŕňajú PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 atď.
Príklad objednávky
Objednávací model: RC2062-80*68.3*7.6-PTFE4-R01
Model - Priemer otvoru * Priemer drážky * Šírka drážky - Kód materiálu

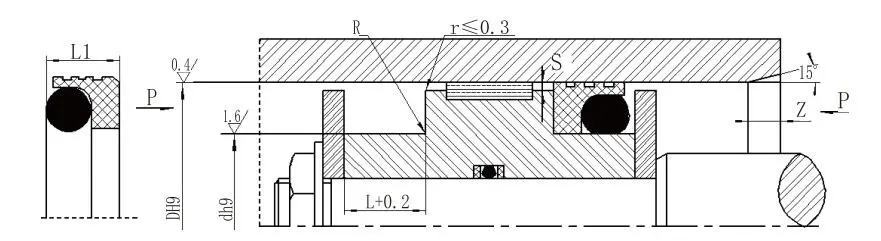

Špecifikácie a parametre (K dispozícii je akákoľvek veľkosť v rámci špecifikovaného rozsahu.)
|
Rozsah clony Štandardný typ DH9 RC2062 |
Rozsah clony Veľké zaťaženie DH9 RC2062-Z |
Priemer drážky d h9 |
Šírka drážky L+0,2 |
Šírka tesnenia L1 |
Zaoblené rohy Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10-12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pre otvory valcov ≤ 30 mm sa odporúča konštrukcia s otvorenou drážkou.
2. Pre tlaky vyššie ako 30 MPa sa pre medzeru vytláčania odporúča uloženie H8/f8.
Komplexné testovacie možnosti: Naše centrálne laboratórium je vybavené celým radom testovacích zariadení, ktoré sú schopné simulovať výkonnosť produktu v skutočných pracovných podmienkach. Testovacie položky zahŕňajú, ale nie sú obmedzené na:
Rozmerová kontrola: Použitie vysoko presných prístrojov na meranie 2D obrazu a súradnicových meracích strojov, aby sa zabezpečilo, že rozmery produktu plne spĺňajú požiadavky na toleranciu výkresu.
Testovanie výkonu: Vrátane testov starnutia pri vysokej teplote, testov pri nízkych teplotách, testov odolnosti voči oleju/strednej odolnosti, testov odolnosti proti opotrebeniu, testov deštrukčného tlaku atď.
Testovanie životného cyklu: Predpovedanie životnosti a spoľahlivosti produktu prostredníctvom testov odolnosti, ktoré simulujú skutočné pracovné podmienky.
