Tesnenia príruby s vysokým tlakom

Tesniny s vysokým tlakom sú spoľahlivé roztoky, ktoré vám môžu poskytnúť Ruichen Seals. Ako výrobca špecializujúci sa na výrobu a vývoj tuleňov sa naše výrobky môžu použiť na tlakové tesnenia vody, s dlhou životnosťou, dobrým tesnením, vysokým tlakom a dokonca aj ultra vysokým odporom tlaku, kompaktnej štruktúre a malom priestore a ďalším spoločným výhodám. Modely pododdielu produktu sú rozmanité, vitajte nás, aby ste nás kontaktovali, aby ste získali riešenie, ktoré vám vyhovuje.

Odoslať dopyt

Popis produktu

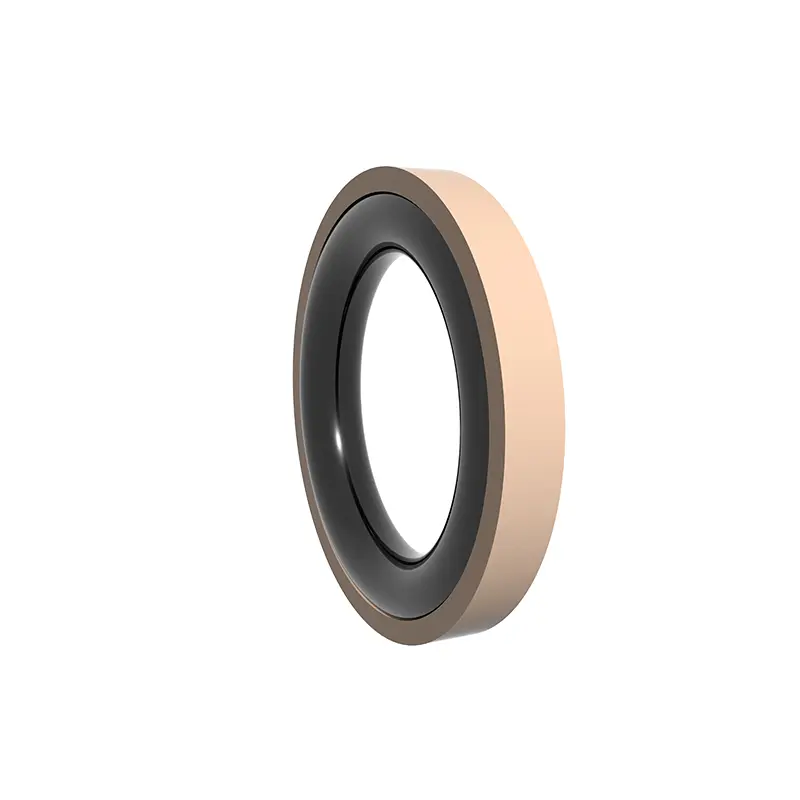

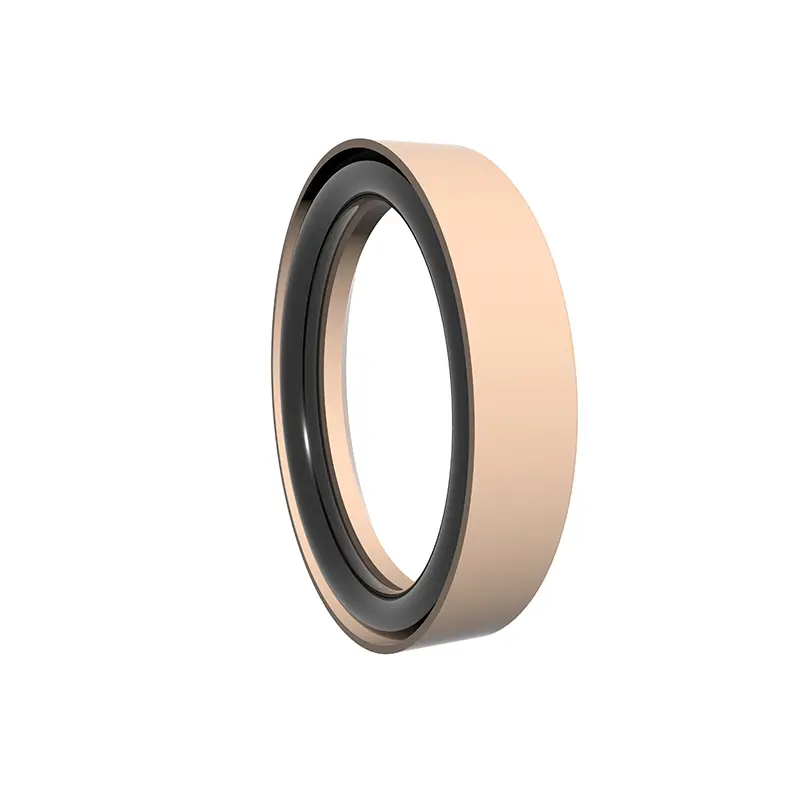

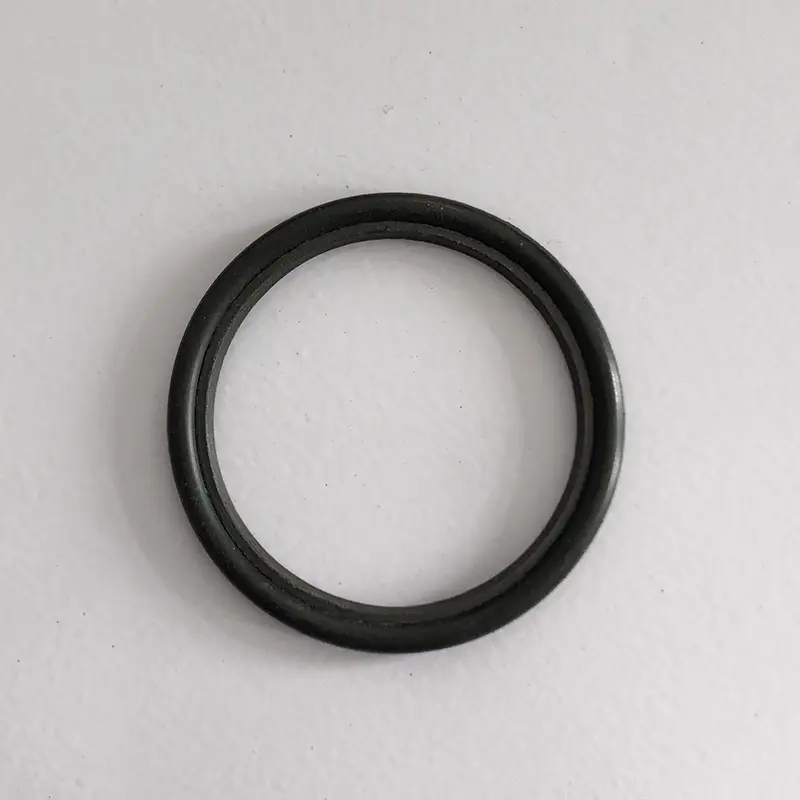

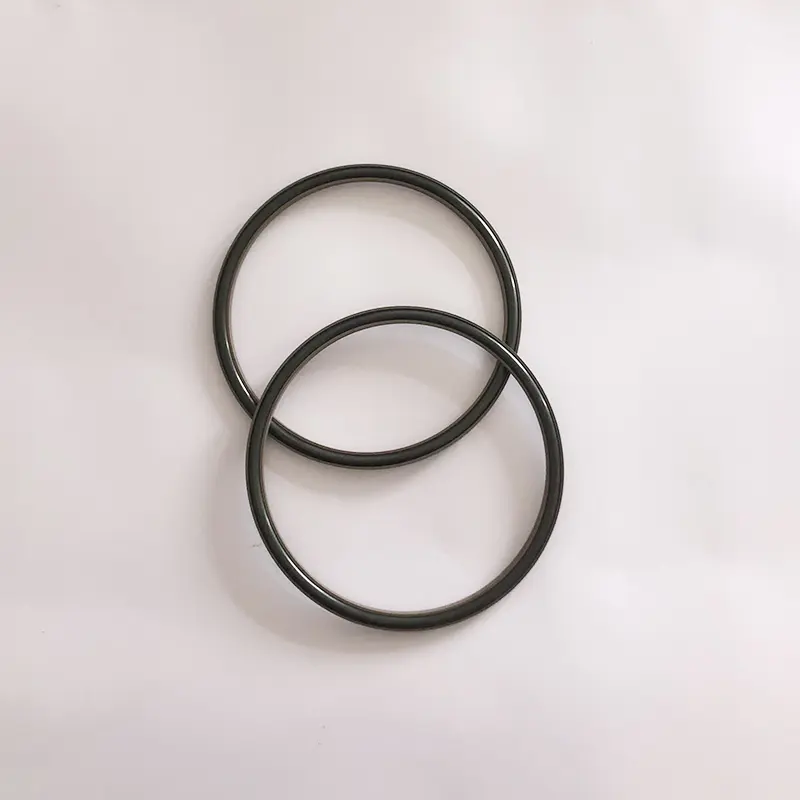

Naše Ruichen Seals Peenky s vysokým tlakom príruby privádzajú inovatívny dizajn, aby poskytovali lepší výkon produktu. Jadro je kombináciou vyplneného alebo modifikovaného materiálu PTFE, ktorý je špeciálny tesniaci krúžok v tvare a o gumový (gumový) krúžok, ktorý je vhodný pre potreby axiálneho (konca), jednosmerného statického (tlakového) tesniaceho a tlakového tesnenia vody.

Tesniny s vysokým tlakom koncovej príruby majú významné výhody, dlhú životnosť, znížené náklady na údržbu, vynikajúce utesnenie, aby sa zabránilo úniku média, vysokého tlaku a ultra vysokého odolnosti proti tlaku na splnenie extrémnych pracovných podmienok a vynikajúcu štruktúru pre ľahkú inštaláciu.

Podľa rôznych pracovných podmienok sme si vytvorili rozdelené modely, z ktorých si môžete vybrať z: RC2871 Series (tesnenie pravého uhla a gumový krúžok v tvare O) je rozdelený na typy A a B, aby sa vyrovnali s rôznymi tlakovými scenármi; Séria RC2872 (tesniaci krúžok v tvare C a gumový krúžok v tvare O) je vhodný na statické tlakové tesnenie; RC2873 (zosilnený tesniaci krúžok pravého uhla a gumový krúžok v tvare O) sa špecializuje na statické tesnenie ultra vysokého tlaku; RC2874 (tesniaci krúžok v tvare Y a gumový krúžok v tvare O) zaisťuje stabilitu ultra vysokého tlakového tesnenia; Séria RC2875 (tesniaci krúžok v tvare nohy a gumový prsteň v tvare O) je rozdelený na typy A a B, aby vyhovoval rôznym statickým potrebám tesnenia.

Niektoré špeciálne kombinácie sú plné zvýraznení, ako je napríklad modifikovaný tesniaci krúžok v tvare nohy s O-krúžkom, ktorý používa predbežnú a prírubovú štruktúru na dosiahnutie lepšieho tesnenia pri vyšších tlakoch a odoláva vysokým a ultra vysokým tlakom; To isté platí pre kombináciu tesniacich krúžkov a O-krúžkov v tvare C a zosilneného pravého uhla a O-krúžkov, ktoré poskytujú spoľahlivé riešenie problému tesnenia vysokotlakového konca (príruby) vo všetkých smeroch.

Funkcie a aplikácie produktu:

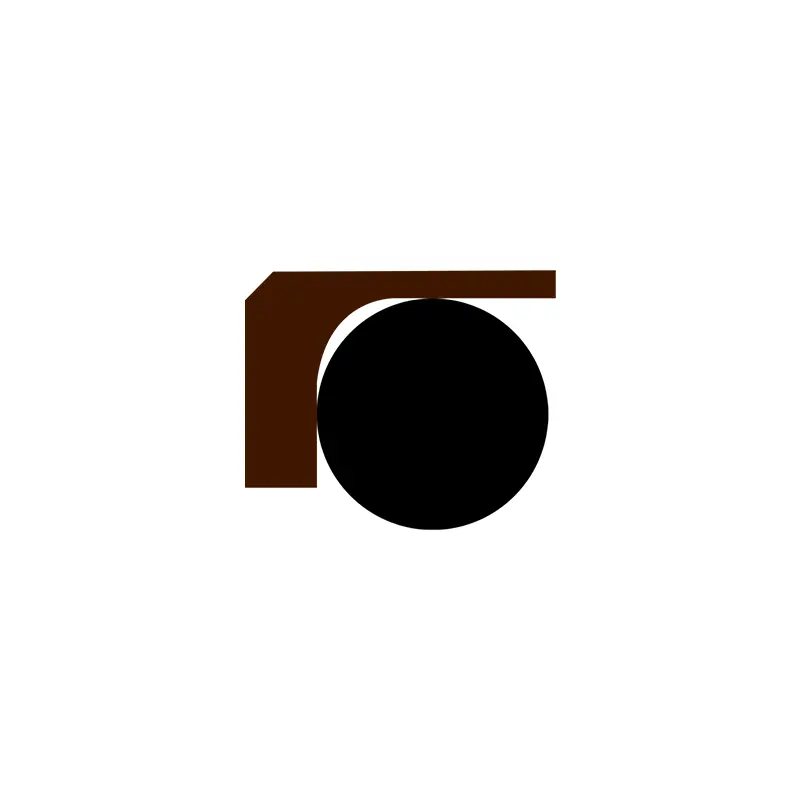

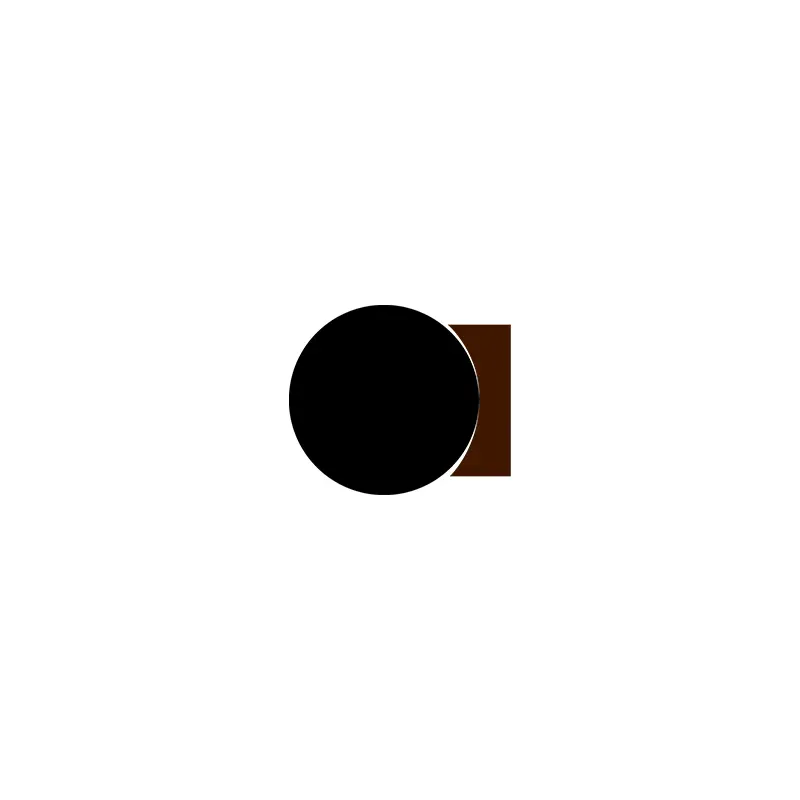

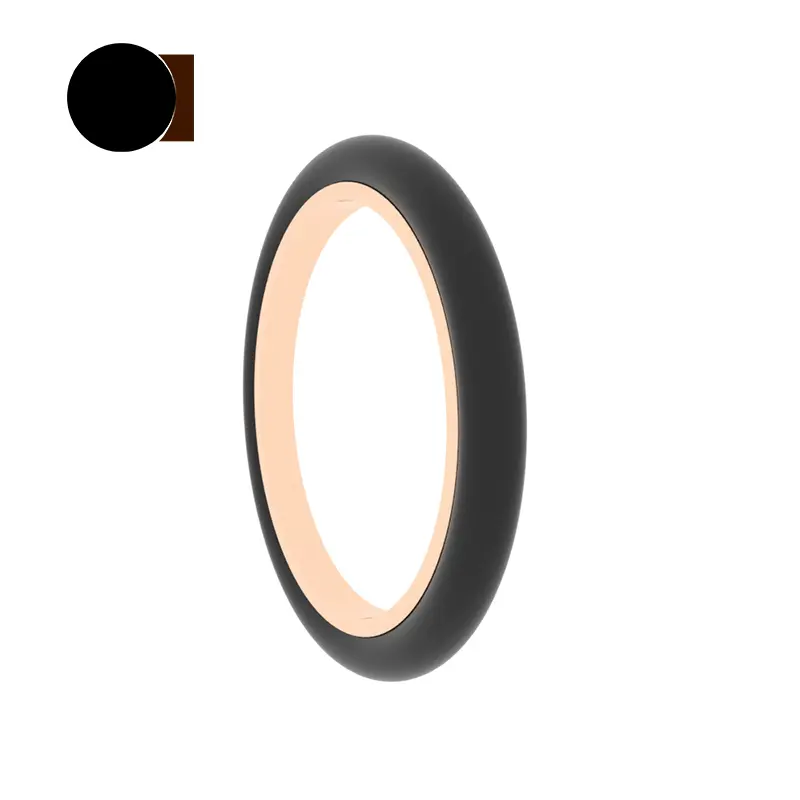

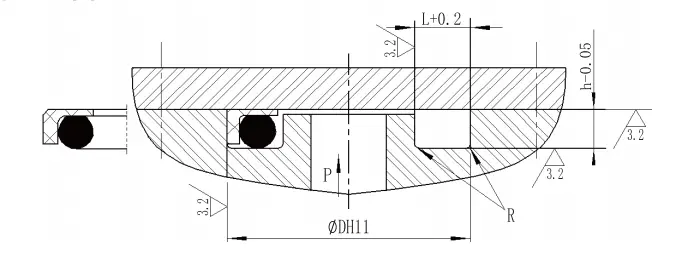

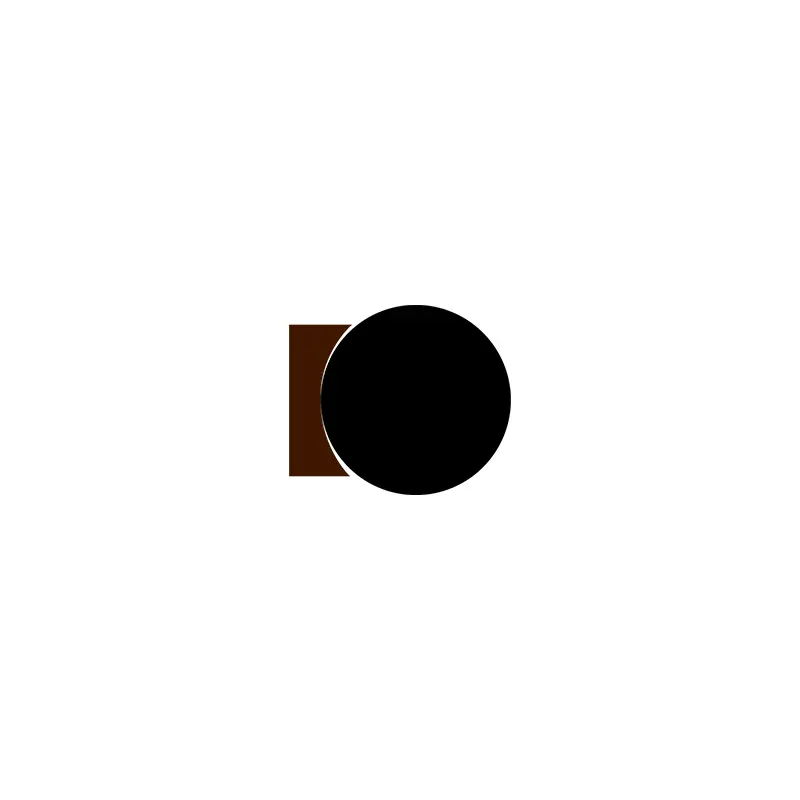

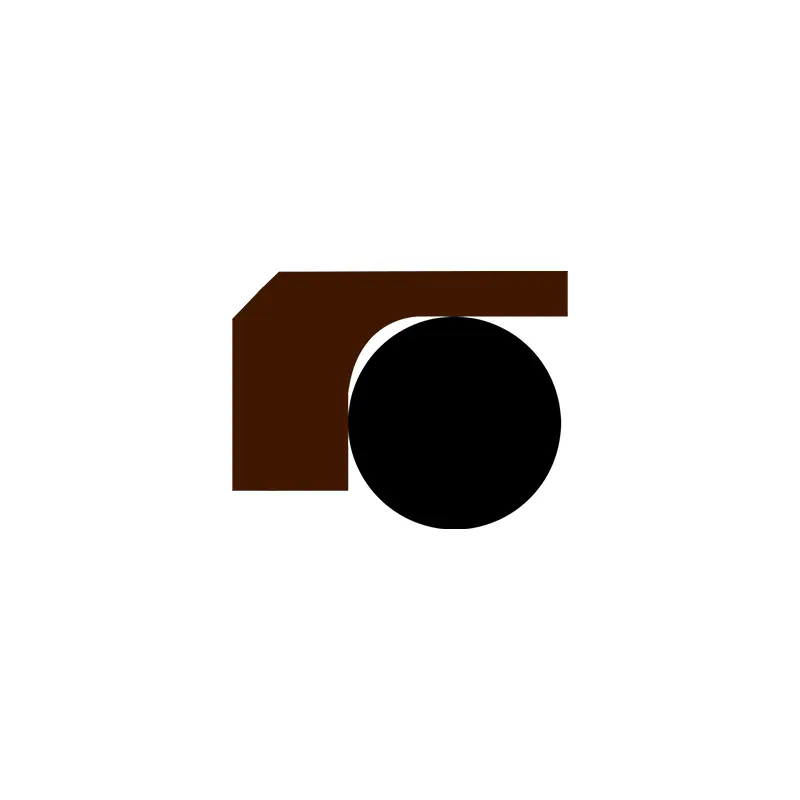

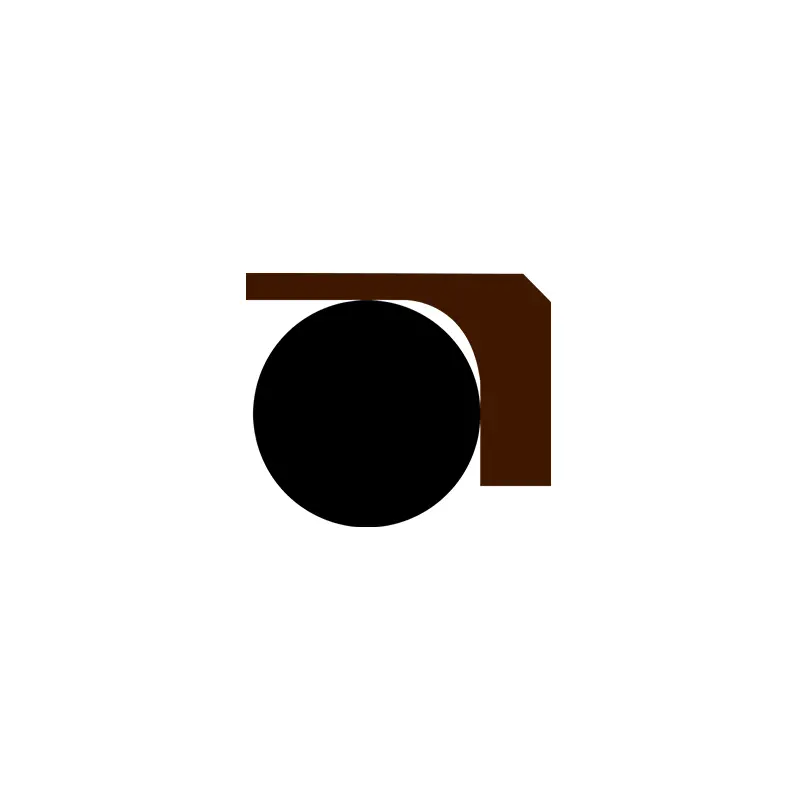

Toto tesnenie sa skladá z pravého tesniaceho krúžku vyrobeného z PTFE a O-krúžku. O-krúžok je vopred komprimovaný, aby sa vytvorila upínacia sila na dosiahnutie tesnenia. Upínacia sila tesnenia sa zvyšuje pod tlakom, to znamená, že čím vyšší je tlak, tým lepšie je tesnenie. Pretože klzký krúžok prijíma bočnú štruktúru rebier, O-krúžok nebude vytlačený a vydrží vysoký tlak.

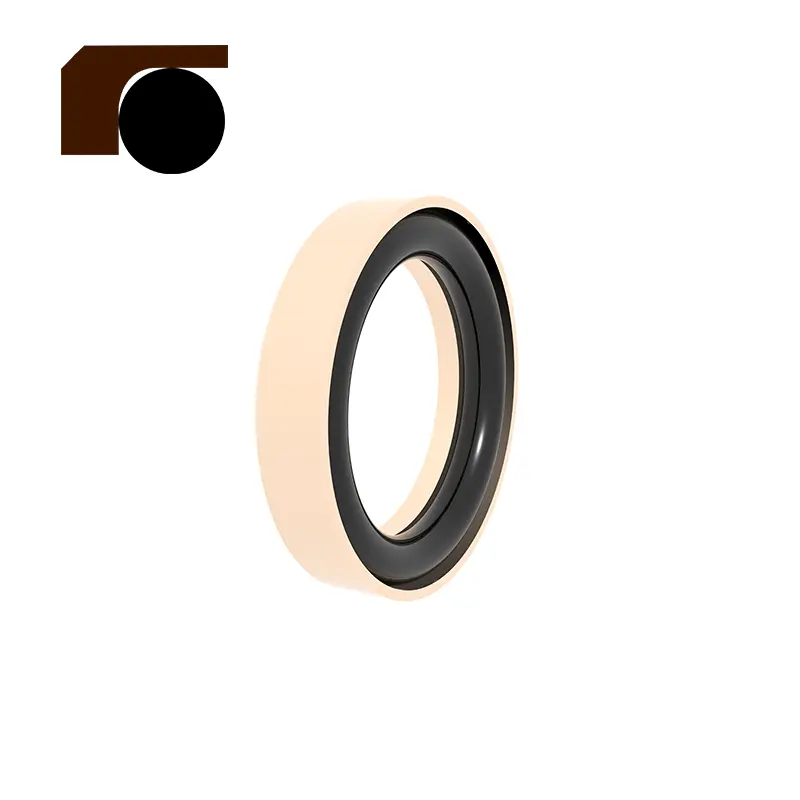

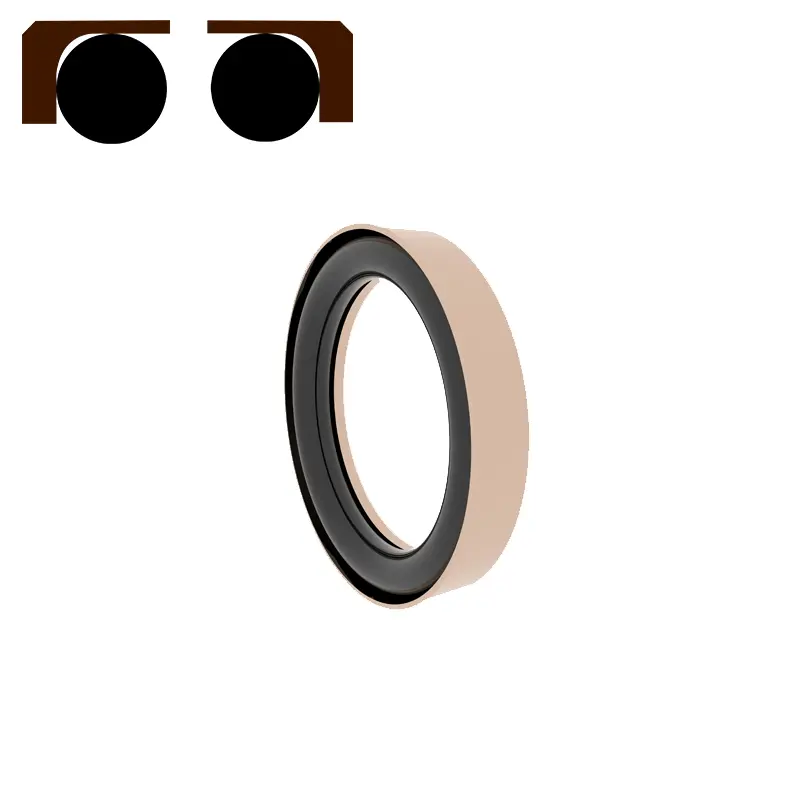

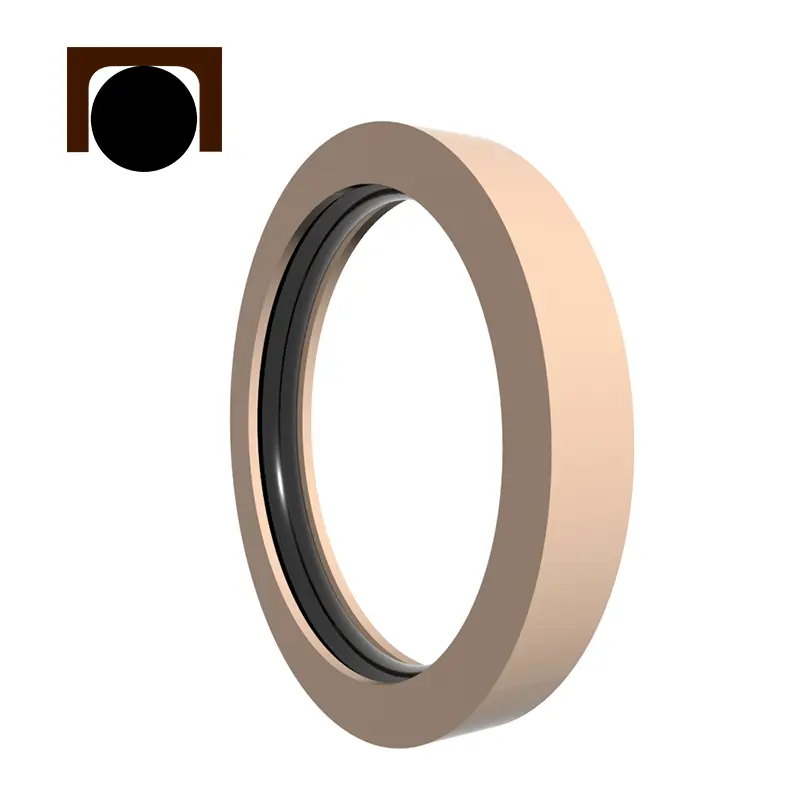

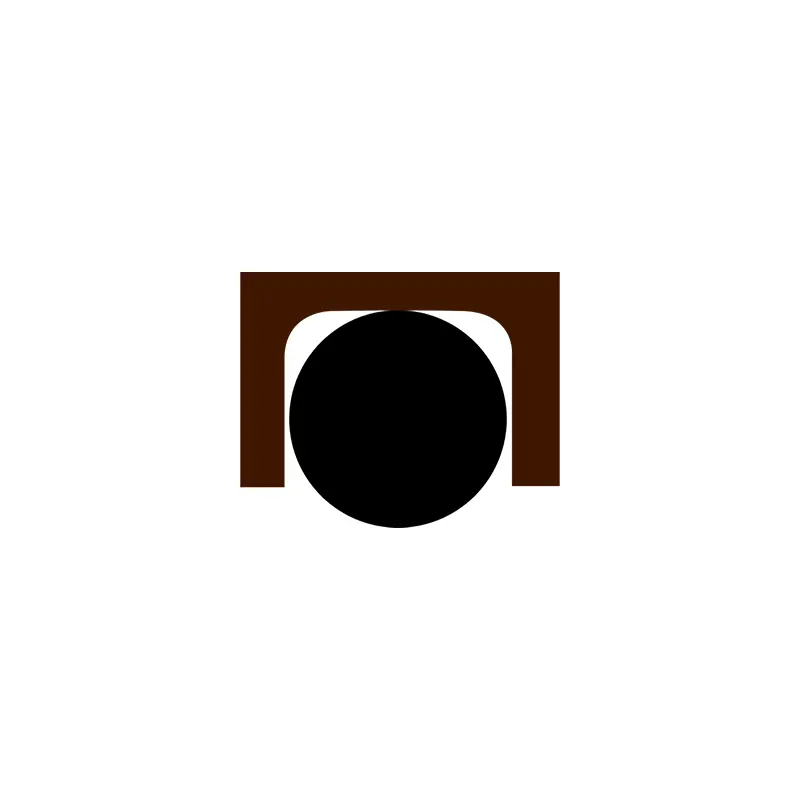

Toto tesnenie sa skladá z tesniaceho krúžku v tvare PTFE C a O-krúžku. O-krúžok je vopred komprimovaný, aby sa vytvorila upínacia sila na dosiahnutie tesnenia. Upínacia sila tesnenia sa zvyšuje pod tlakom, to znamená, že čím vyšší je tlak, tým lepšie je tesnenie. Pretože klzký krúžok prijíma obojstrannú štruktúru rebier, O-krúžok nebude vytlačený a môže vydržať vysoký tlak.

RC2873

RC2874

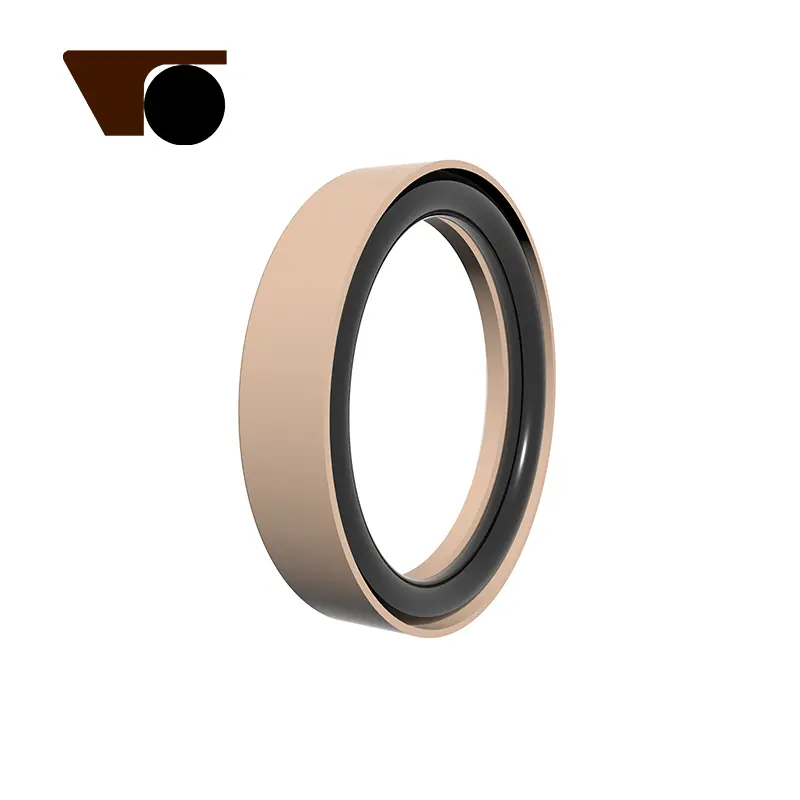

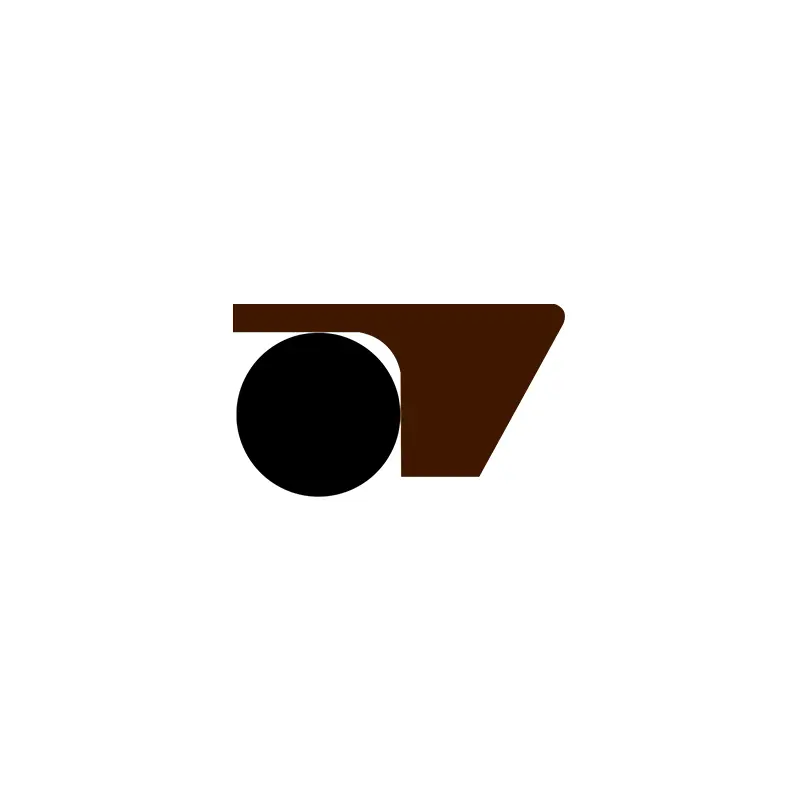

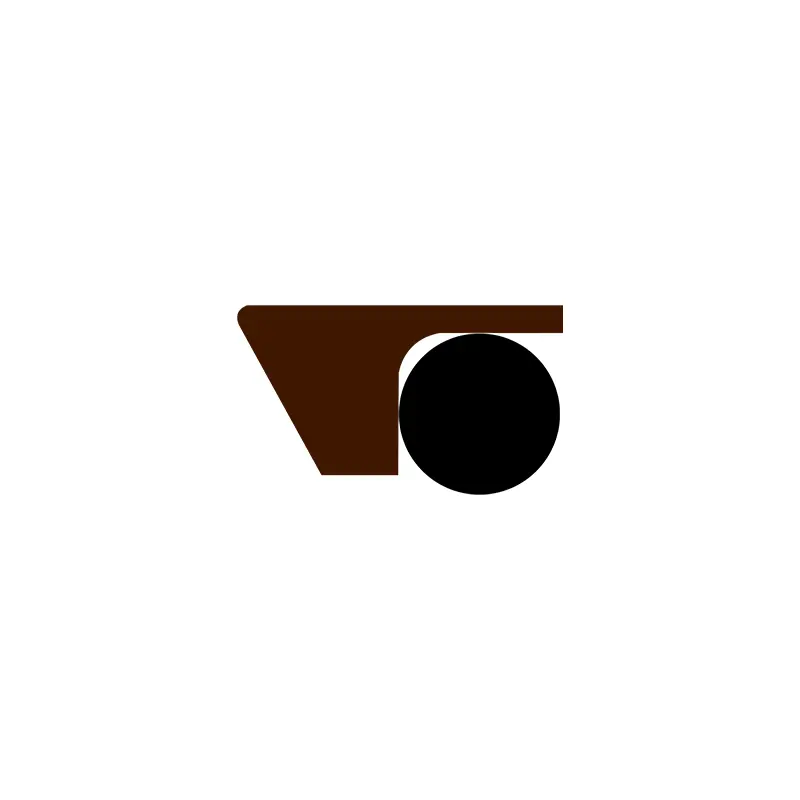

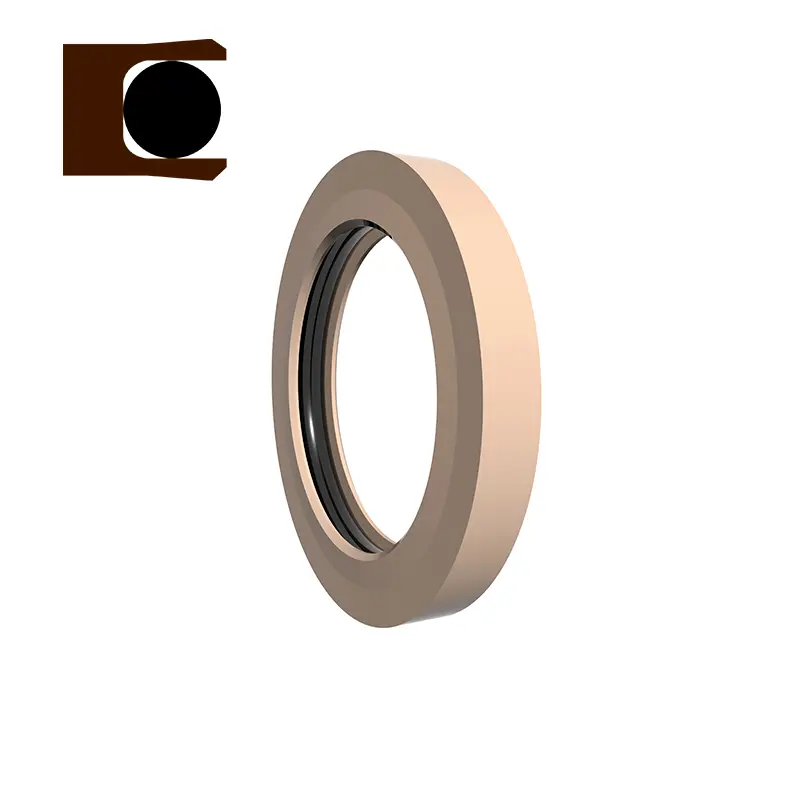

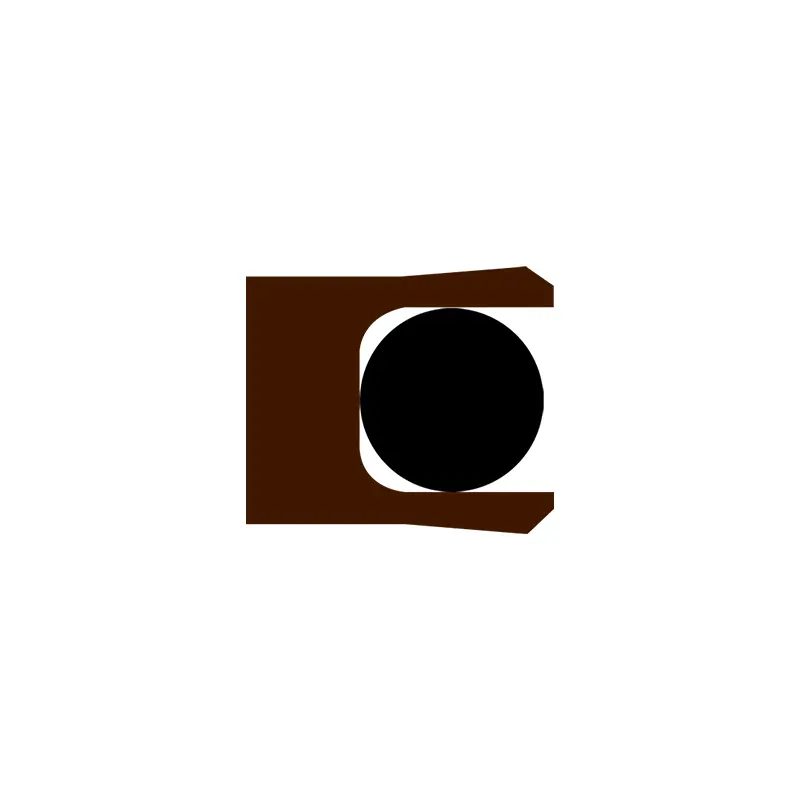

Toto tesnenie sa skladá z tesniaceho krúžku v tvare nohy vyrobeného z modifikovaného materiálu PTFE a O-krúžku. O-krúžok je vopred komprimovaný, aby sa vytvorila upínacia sila na dosiahnutie tesnenia. Upínacia sila tesnenia sa zvyšuje pod tlakom, to znamená, že čím vyšší je tlak, tým lepšie je tesnenie. Pretože klzký krúžok prijíma štruktúru rebier v tvare bočnej nohy, O-krúžok nebude vytlačený a vydrží vysoký a ultra vysoký tlak.

Špecifikácie:

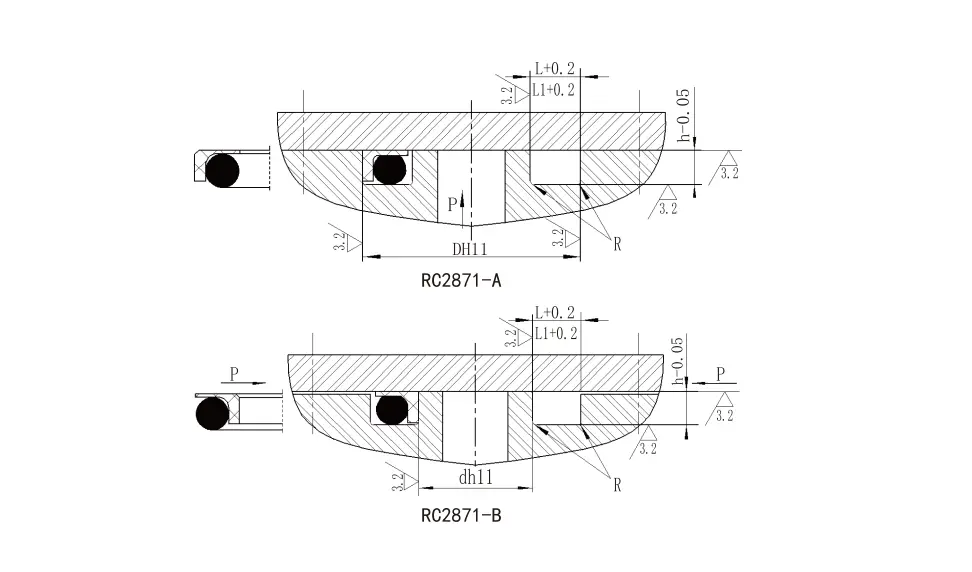

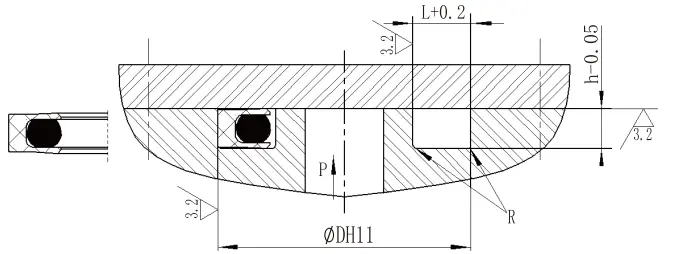

RC2871-A VLASTNÉ TYP TYPE ŠPECIFIKÁCIE (Všetky špecifikácie v rozsahu parametrov sú k dispozícii)
Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Šírka drážky L1+0,2 Tlak> 80 MPA	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B špecifikácie typu externého tlaku (všetky špecifikácie v rozsahu parametrov sú k dispozícii)
Rozsah vonkajšieho priemeru DH11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Šírka drážky L1+0,2 Tlak> 80 MPA	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

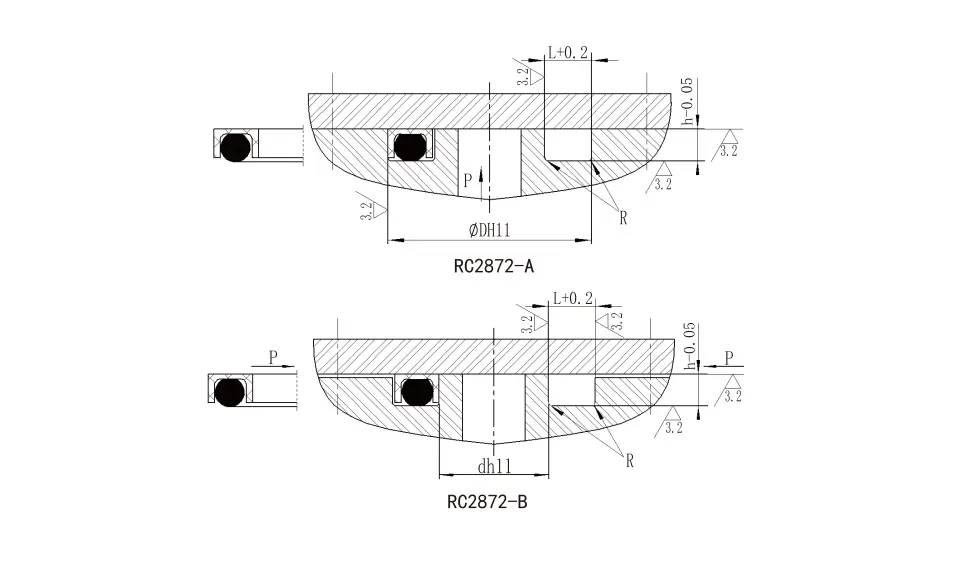

RC2872-A VLASTNÉ TYP TYPE ŠPECIFIKÁCIE (K dispozícii sú všetky špecifikácie v rozsahu parametrov)
Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B špecifikácie typu externého tlaku (všetky špecifikácie v rozsahu parametrov sú k dispozícii)
Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Zaoblené rohy R	Priemer drôtu O-krúžku d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Rozsah vonkajšieho priemeru IE11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Rozsah vonkajšieho priemeru IE11	Hĺbka drážky h^-⁰^.05	Šírka drážky L^+0.2	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

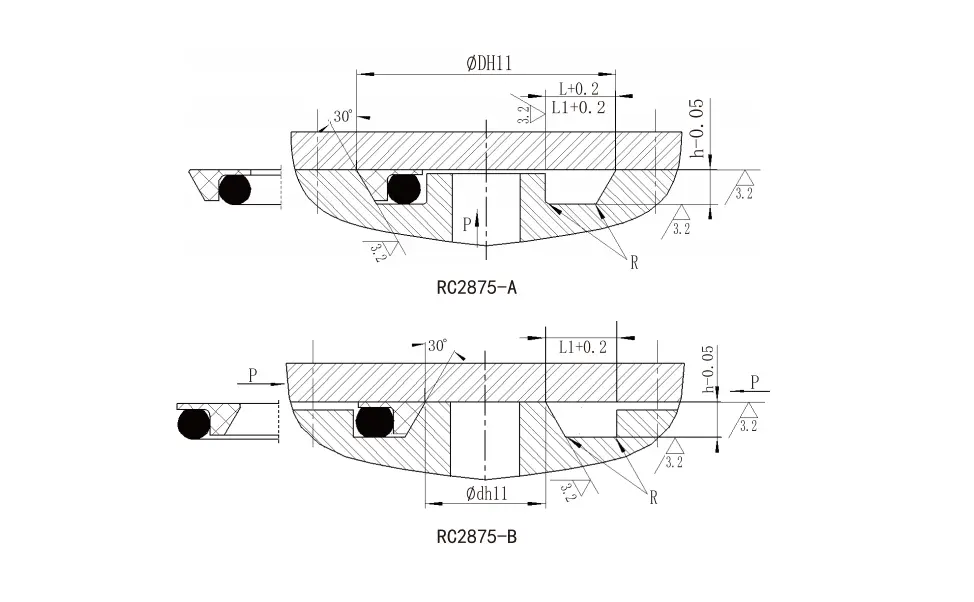

RC2875-A VLASTNÝ TYP TYP TYP (všetky špecifikácie v rozsahu parametrov sú k dispozícii)
Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Šírka drážky L1+0,2 Tlak> 100 MPA	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B špecifikácie typu externého tlaku (všetky špecifikácie v rozsahu parametrov sú k dispozícii)
Rozsah vonkajšieho priemeru D H11	Hĺbka drážky h^-0.05	Šírka drážky L^+0.2	Šírka drážky L1+0,2 Tlak> 100 MPA	Zaoblené rohy Rmax	Priemer drôtu O-krúžku d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Tesnenia príruby s vysokým tlakom použiteľné pracovné podmienky
Profil	Model	Tlak (MPA)	Teplota (℃)	Médium
	RC2871-A	≤ 300	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2871-B	≤ 300	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2872-A	≤ 100	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2872-B	≤ 100	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2873	≤ 200	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2874	≤ 300	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2875-A	≤ 300	-35 ~+100 (zodpovedajúci O-krúžkový NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2875-B	≤ 300	-35 ~+100 (zodpovedajúci obdĺžnikový krúžok NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci obdĺžnikový krúžok FKM)
	RC2879-A	105	-35 ~+100 (zodpovedajúci obdĺžnikový krúžok NBR)	Hydraulický olej, emulzia, voda, plyn atď.
			-20 ~+200 (zodpovedajúci O-Ring FKM)
	RC2875-B	105	-35 ~+100 (zodpovedajúci O-krúžkový NBR) -20 ~+200 (zodpovedajúci O-Ring FKM)	Hydraulický olej, emulzia, voda, plyn atď.
