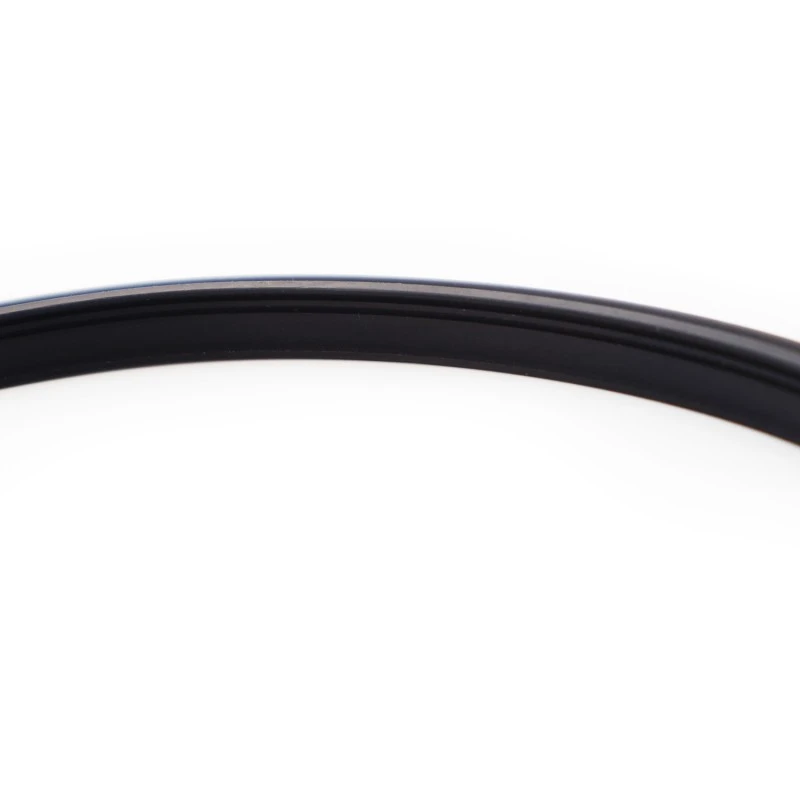

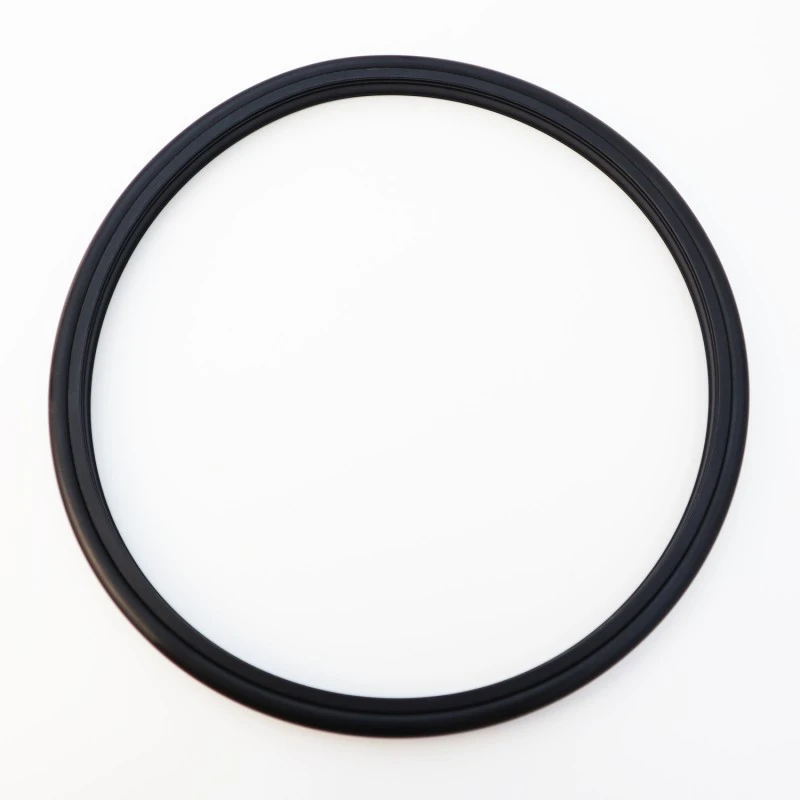

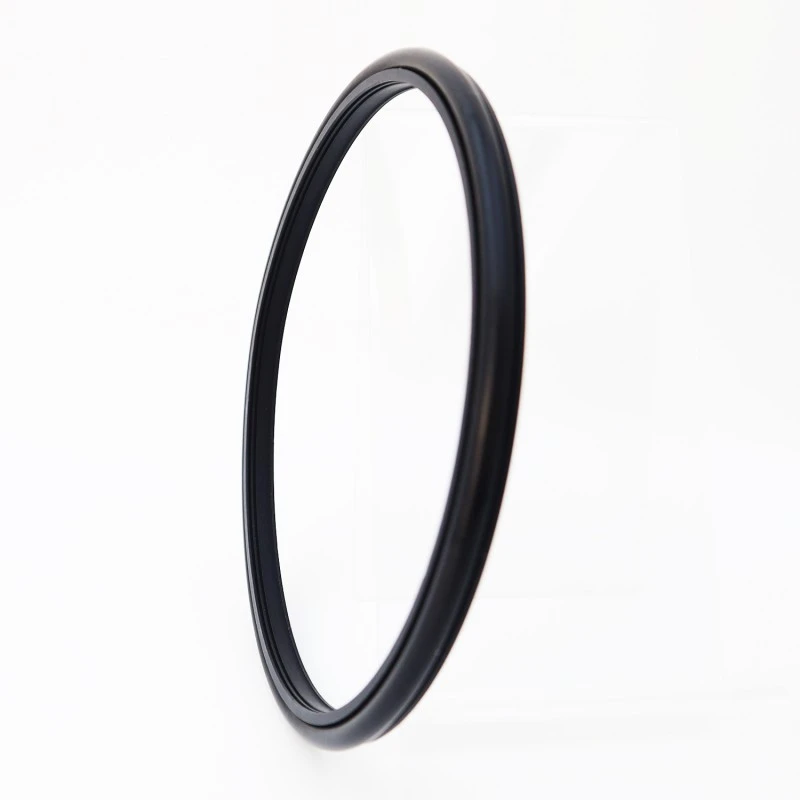

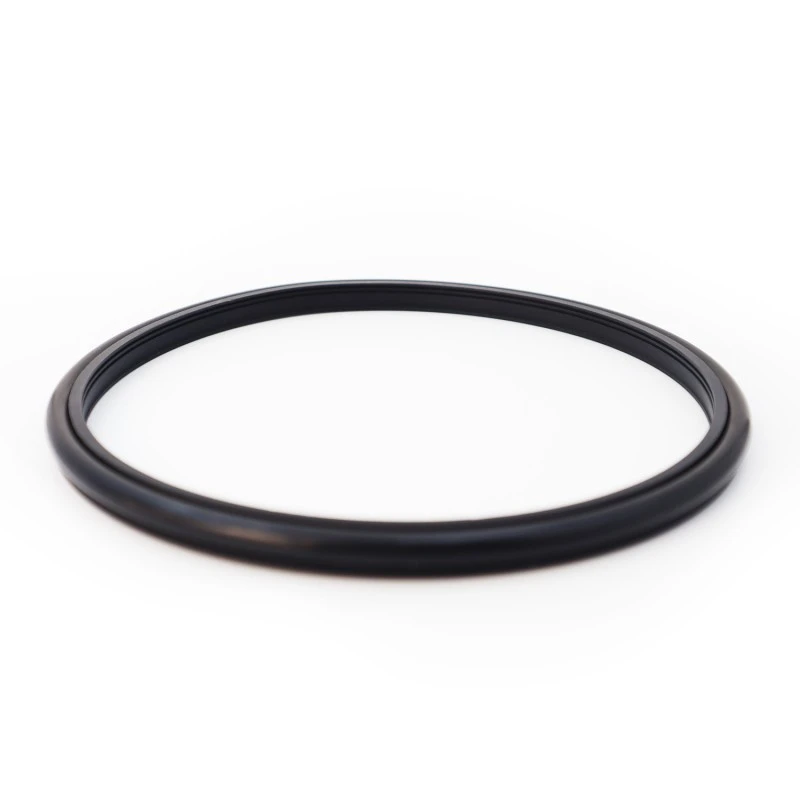

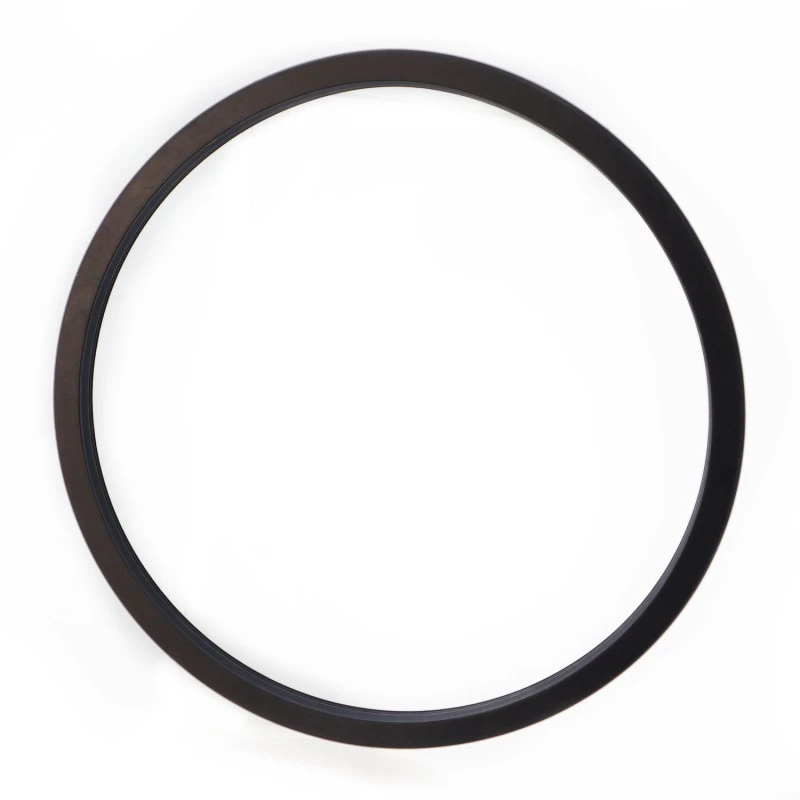

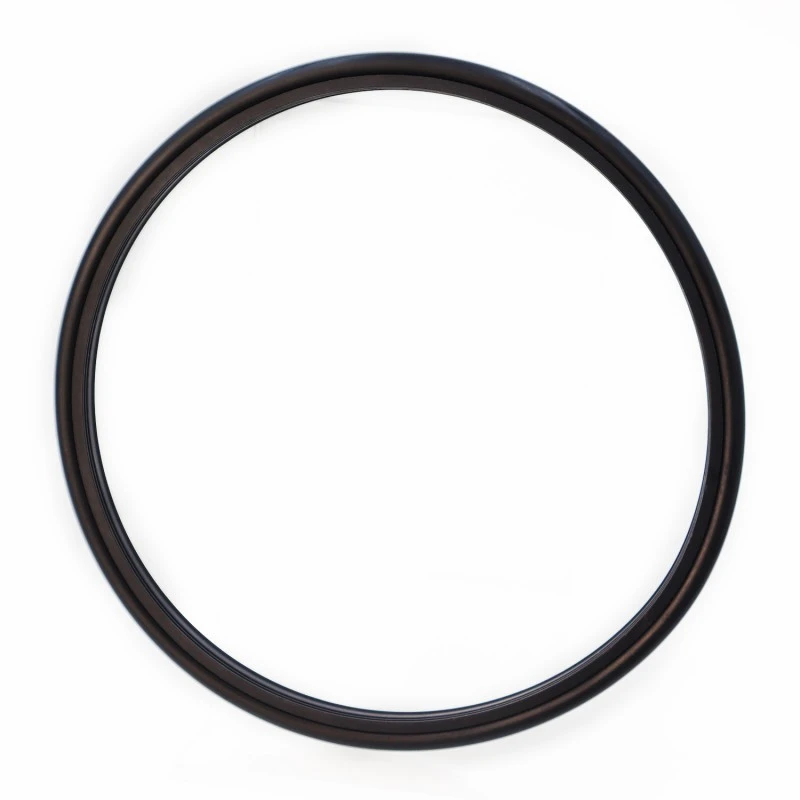

Hriadeľové tesnenie pre vysokotlakovú cementovú kašu: Vysoká životnosť, nízke trenie, vynikajúci tesniaci výkon, kompaktný dizajn a jednoduchá inštalácia, použitie a údržba. Jeho špeciálny tesniaci okraj a optimalizovaný dizajn hrúbky poskytujú dobré utesnenie aj v drsných médiách, ako je cementová kaša. Pri použití na utesnenie médií podobných blatu odporúčame mazanie medzi dvoma (alebo viacerými) tesneniami.
Príslušné prevádzkové podmienky (obmedzujúce hodnoty by sa nemali vyskytovať súčasne)
|
Tlak/MPa |
Teplota / °C |
Rýchlosť / m/s |
Stredná |
|
|
Vratný pohyb |
Rotačný pohyb |
|||
|
≤ 100 |
-35~+100 (so zodpovedajúcimi NBR O-krúžkami) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulzia |
|
-20~+200 (so zodpovedajúcim O-krúžkom FKM) |
||||
Keď sa počas používania vašich produktov stretnete s akýmikoľvek otázkami alebo núdzovými situáciami, môžete spoločnosť Ruichen kedykoľvek kontaktovať. Na riešenie naliehavých technických problémov poskytujeme horúcu linku technickej konzultácie 7 x 24 hodín.
V prípade netesnosti tesnenia, abnormálneho opotrebovania alebo akéhokoľvek zlyhania výkonu náš tím technickej podpory okamžite zaháji proces odpovede telefonicky alebo e-mailom. Môžeme vám poskytnúť predbežný úsudok a riešenia prostredníctvom diaľkovej videodiagnostiky, analýzy obrazu a iných metód. Pri zložitých problémoch sľubujeme, že do 48 hodín poskytneme predbežnú správu o analýze a v prípade potreby pošleme na stránku inžinierov, ktorí poskytnú technickú podporu a spoločne s vami problém preskúmajú, kým sa problém úplne nevyrieši.
Výber materiálu
1. Vhodné materiály O-krúžkov zahŕňajú: R01 nitrilbutadiénový kaučuk (NBR), R02 fluórkaučuk (FKM) atď.
2. Materiály tesniacich krúžkov: Štandardný materiál PTFE4, ďalšie voliteľné materiály zahŕňajú PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 atď.
Príklad objednávky
Objednávací model RC2061-80*91.7*7.6-PTFE4-R01 Model - Priemer hriadeľa * Priemer drážky * Šírka drážky - Kód materiálu

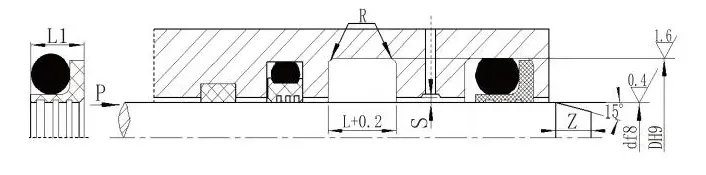

a) Otvorená štruktúra

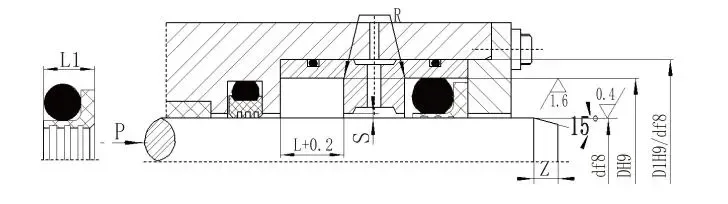

b) Uzavretá štruktúra
Špecifikácie (dostupná je akákoľvek veľkosť v rámci špecifikovaného rozsahu)
|
Rozsah priemeru hriadeľa Štandardný typ d f8 RC2061 |
Rozsah priemeru hriadeľa Typ ťažkého zaťaženia d f8 RC2061-Z |
Priemer drážky DH9 |
Šírka drážky L+0,2 |
Šírka tesnenia L1 |
Zaoblené rohy Rmax |
Radiálna vôľa Smax |
Skosenie Zmin |
Priemer drôtu O-krúžku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča konštrukcia s otvorenou drážkou.
2. Pri použití pre rotačné tesnenia sa odporúča povrchová tvrdosť HRC ≥ 58 pre rotačný hriadeľ.
3. Pre tlaky vyššie ako 30 MPa sa odporúča pre extrúznu medzeru uloženie H8/8.
