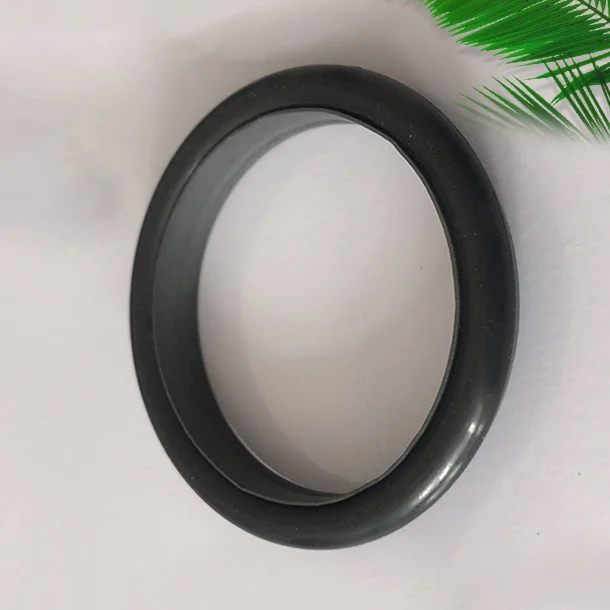

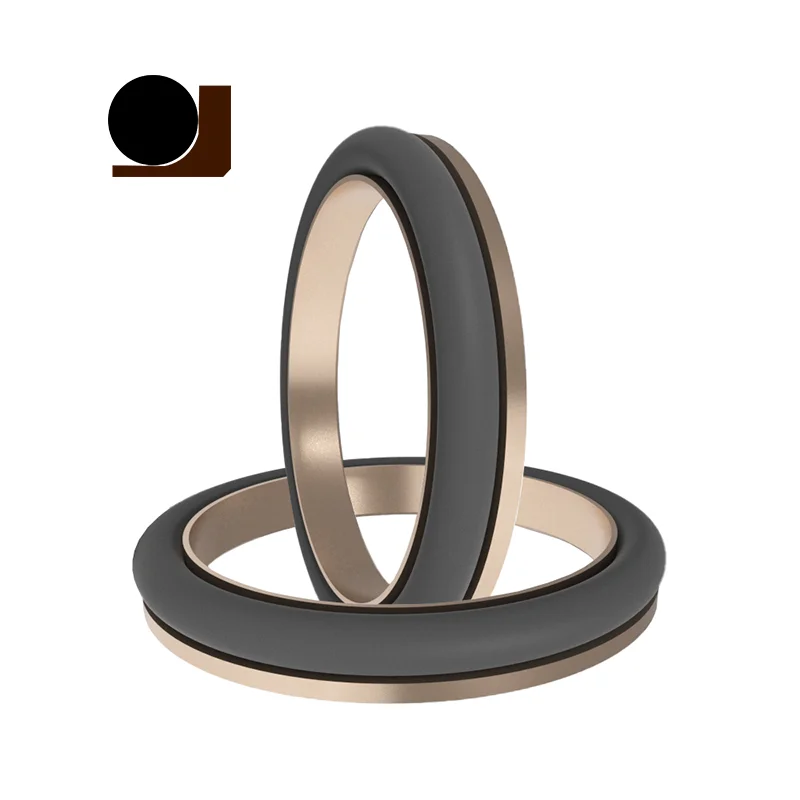

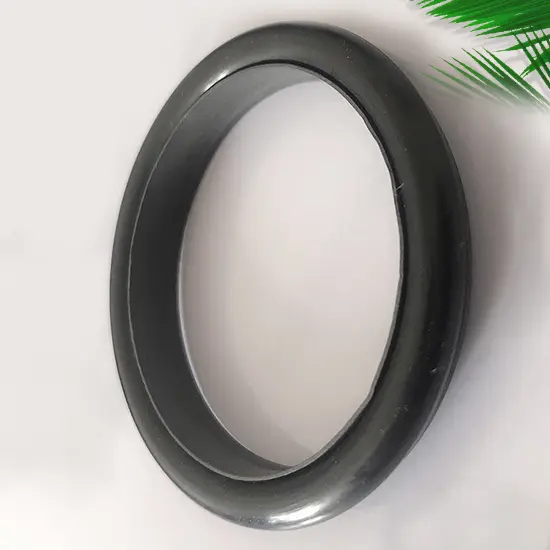

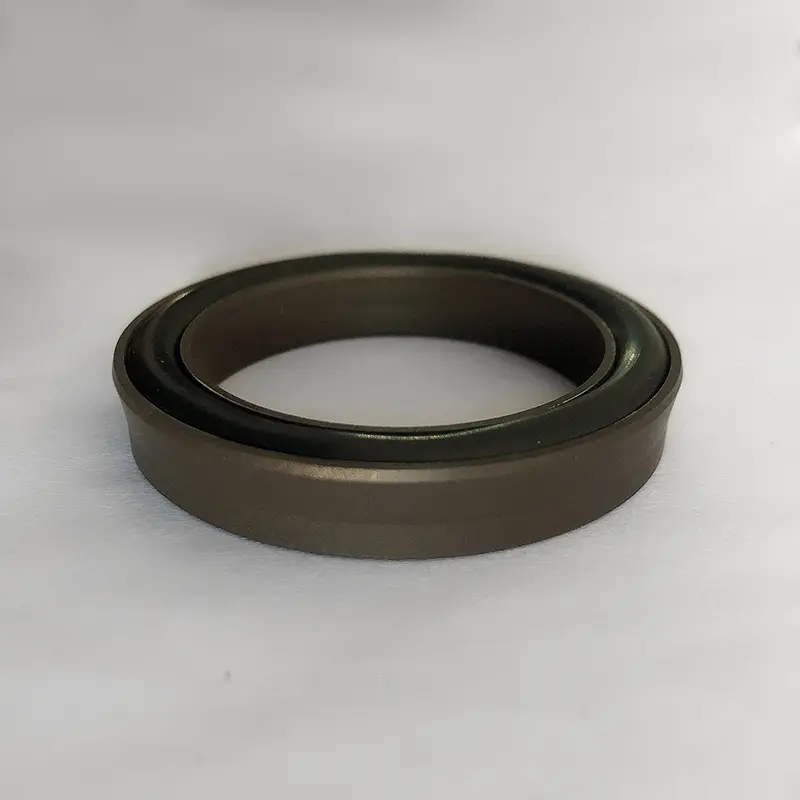

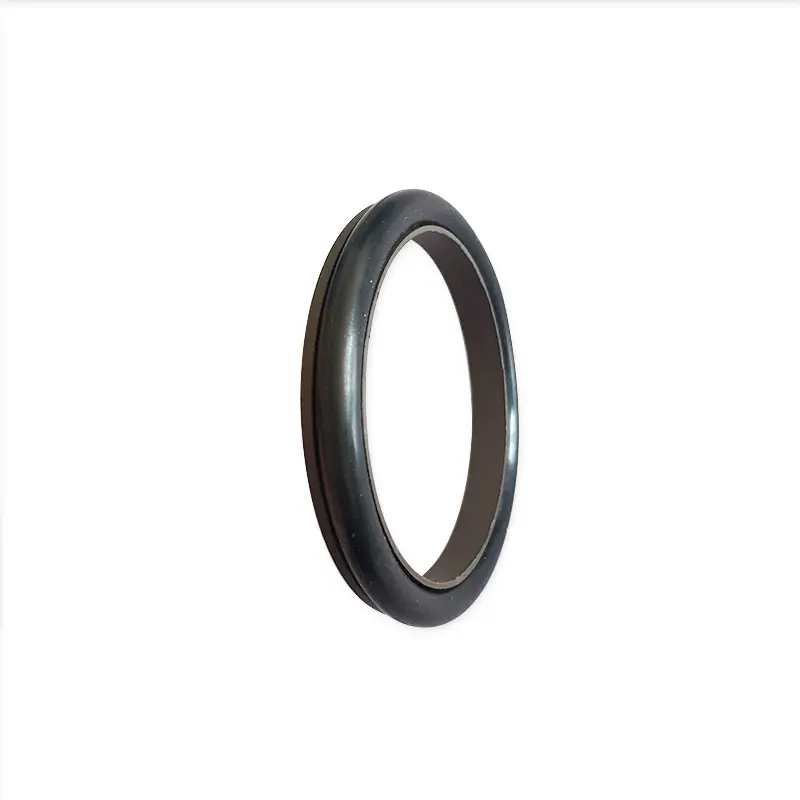

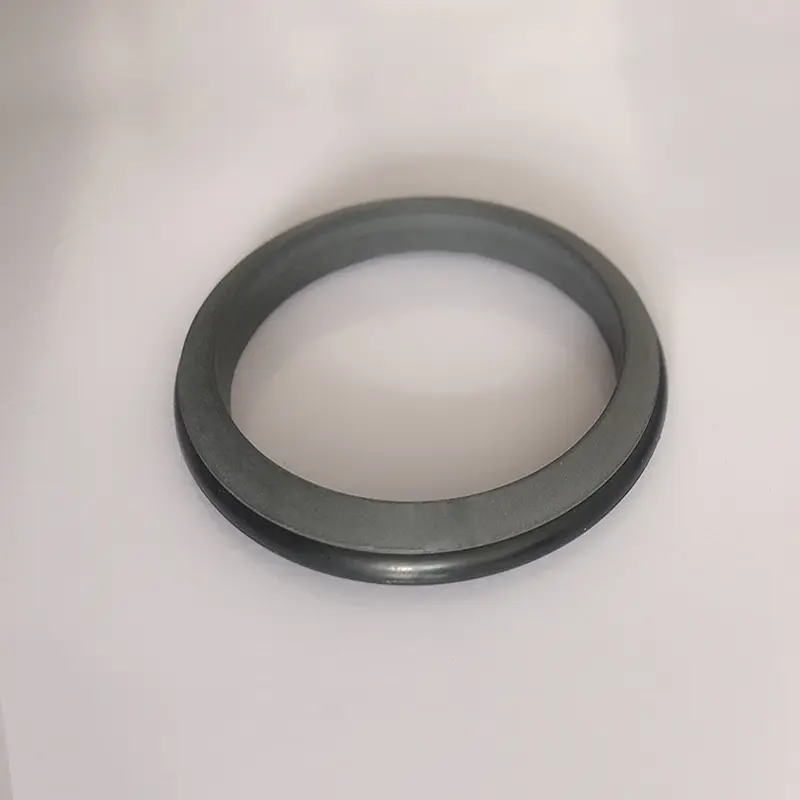

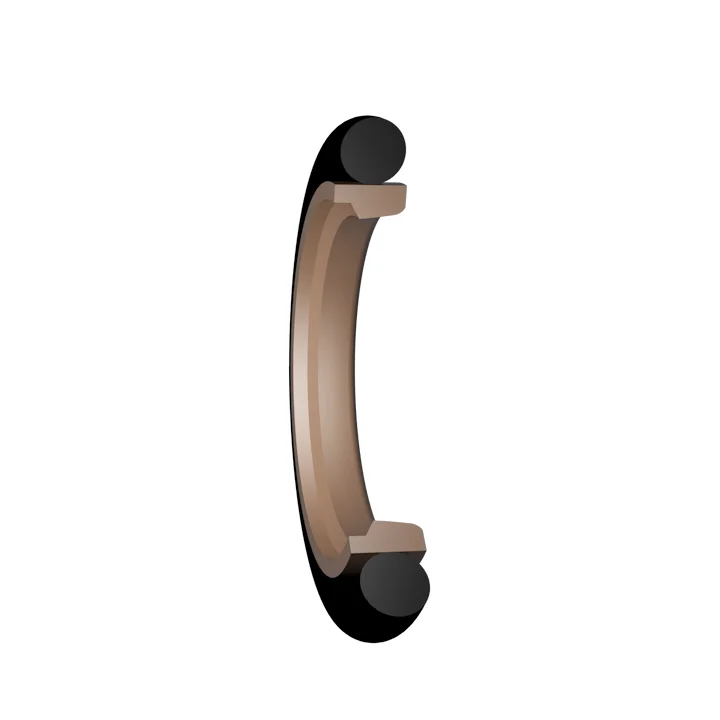

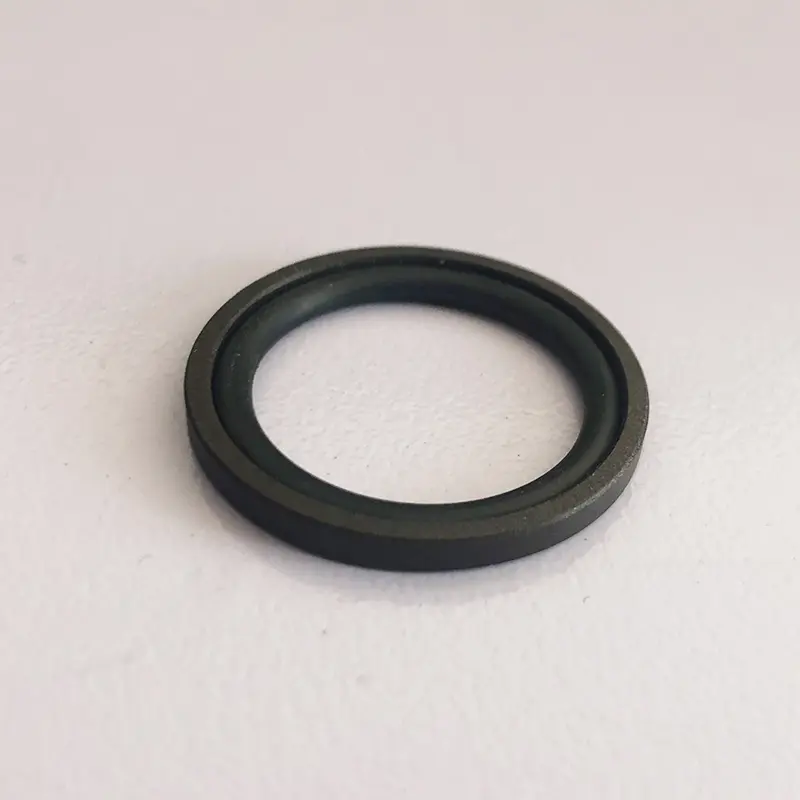

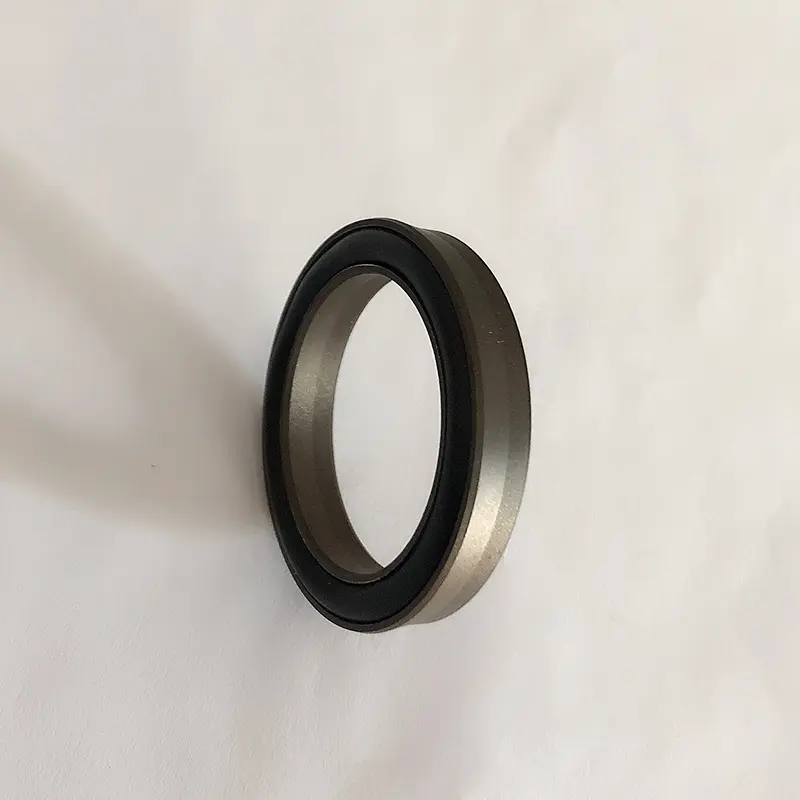

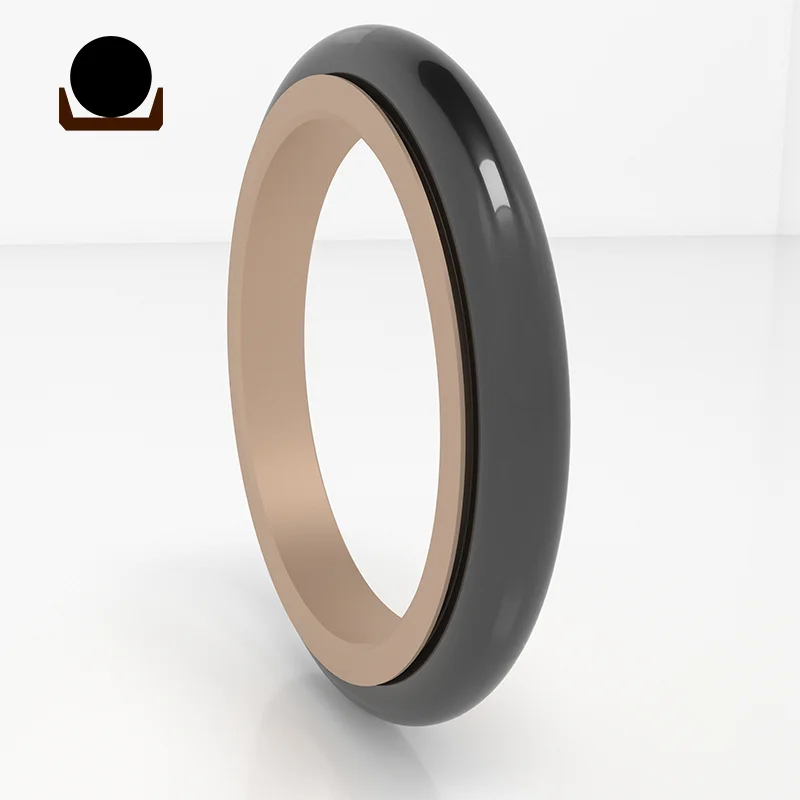

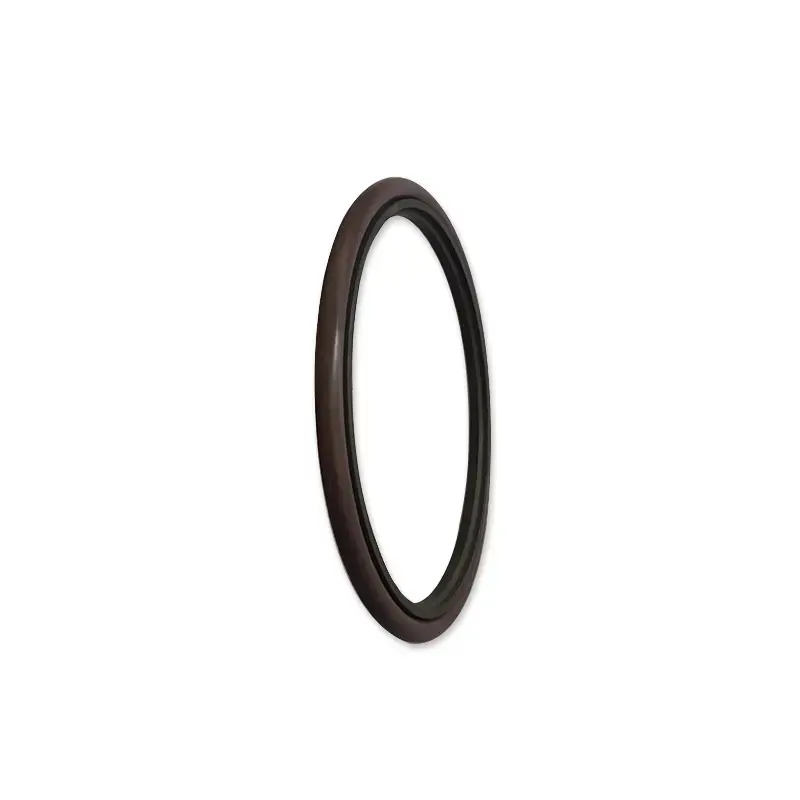

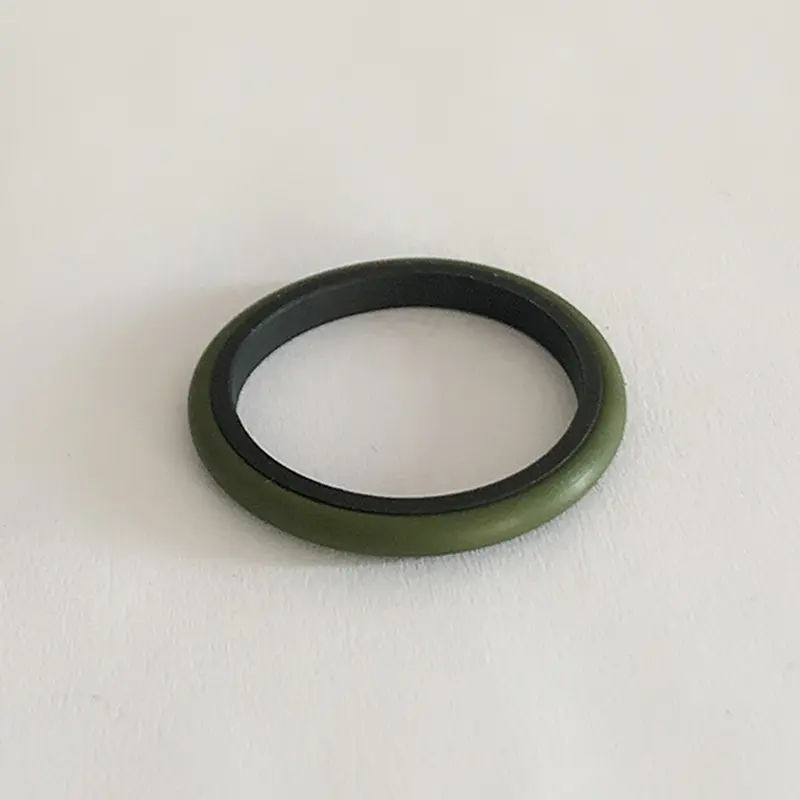

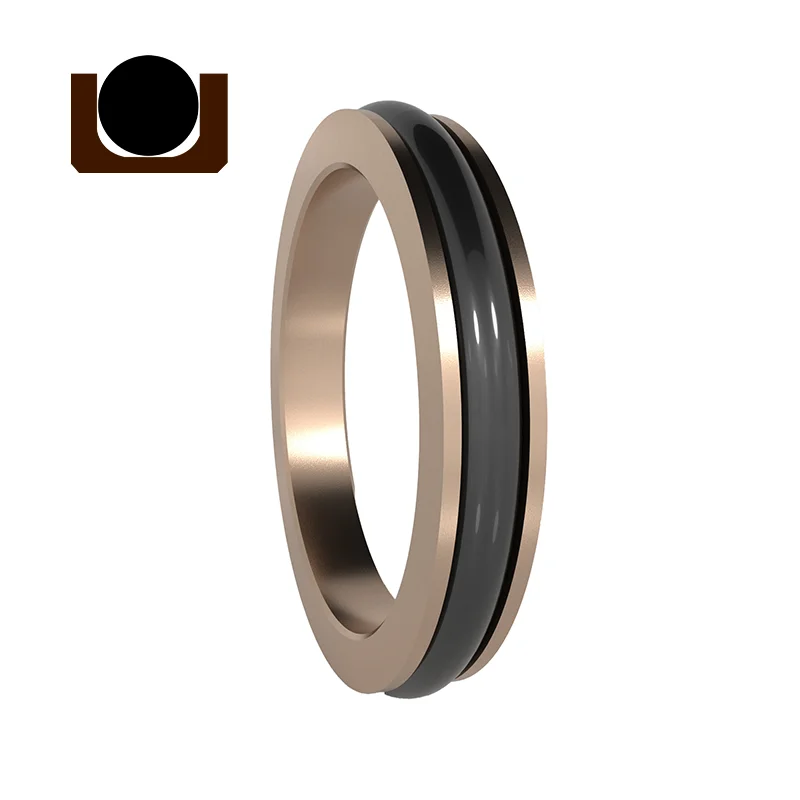

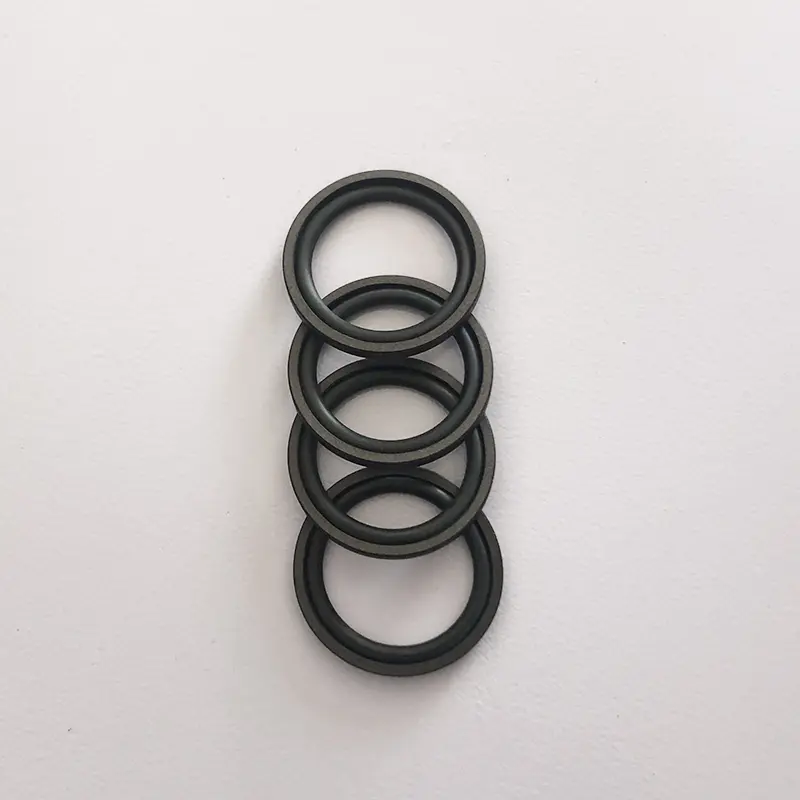

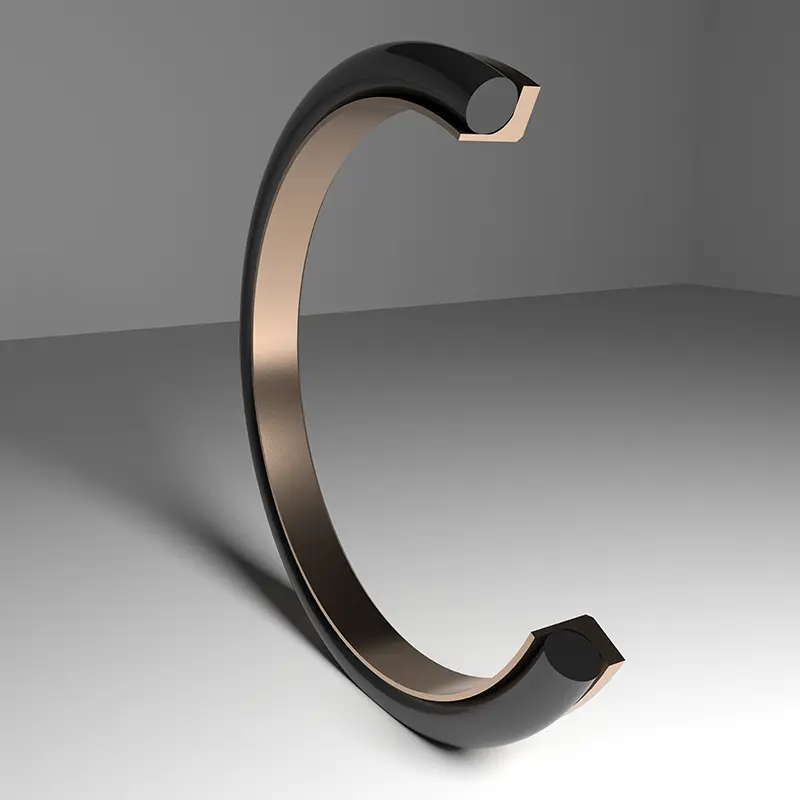

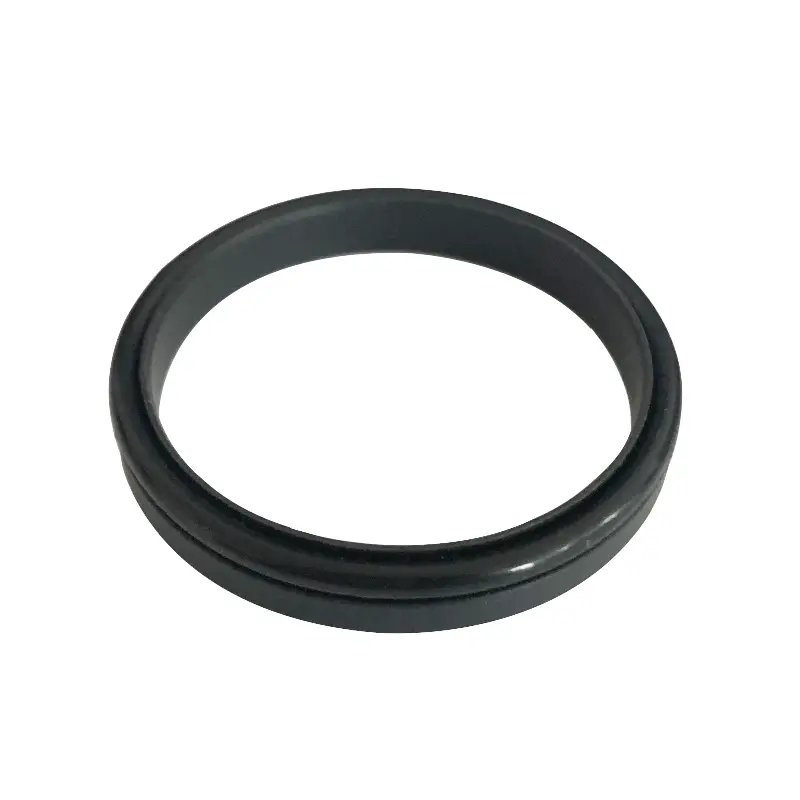

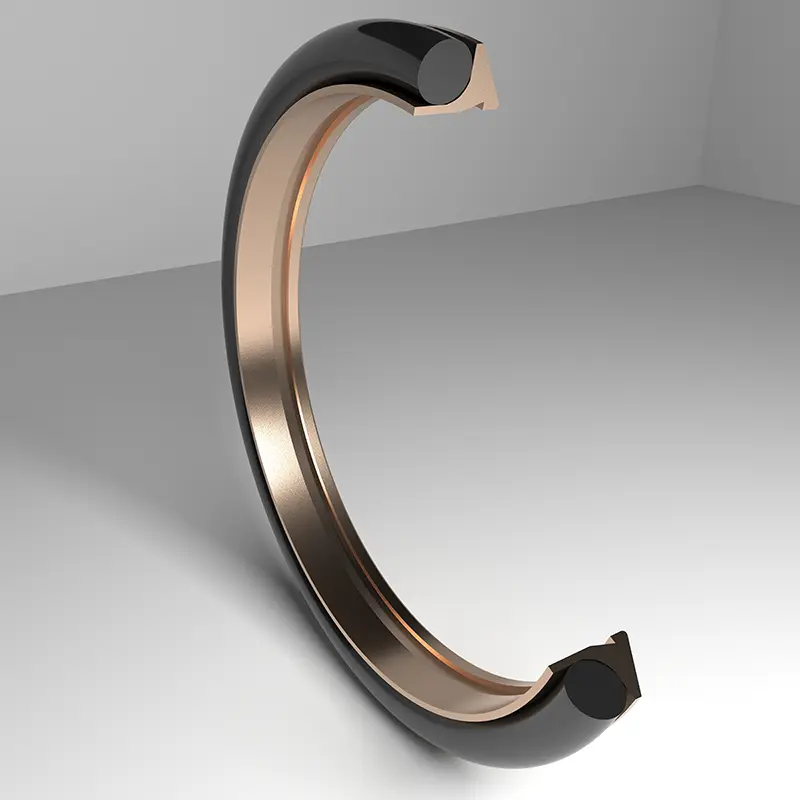

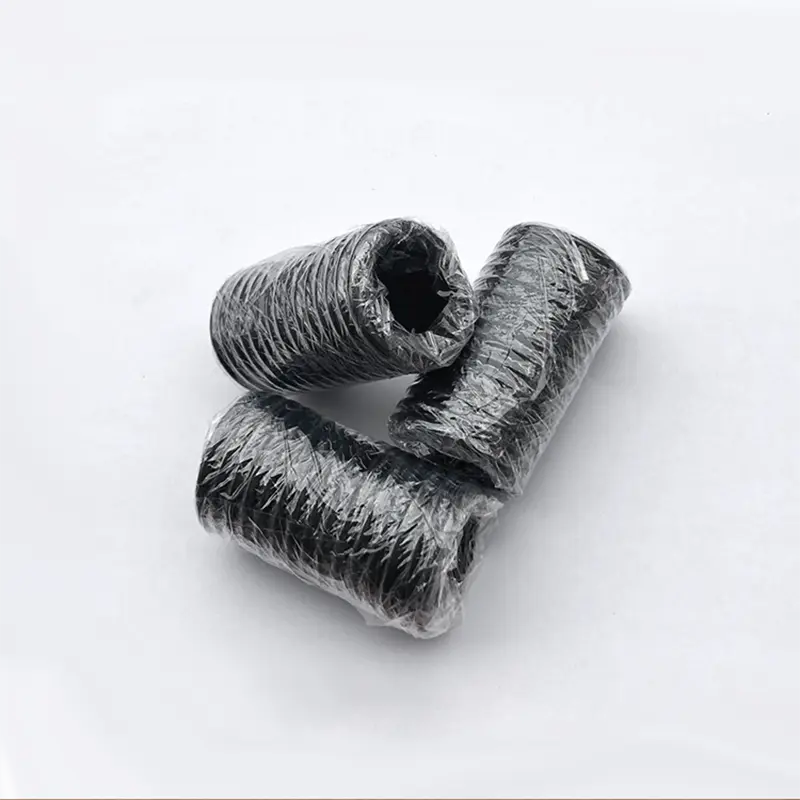

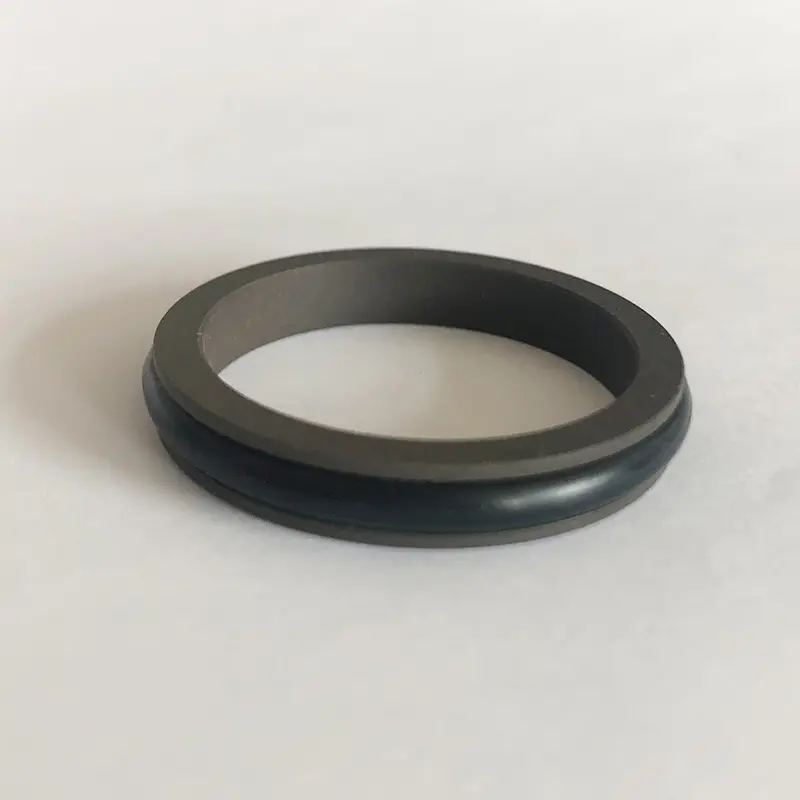

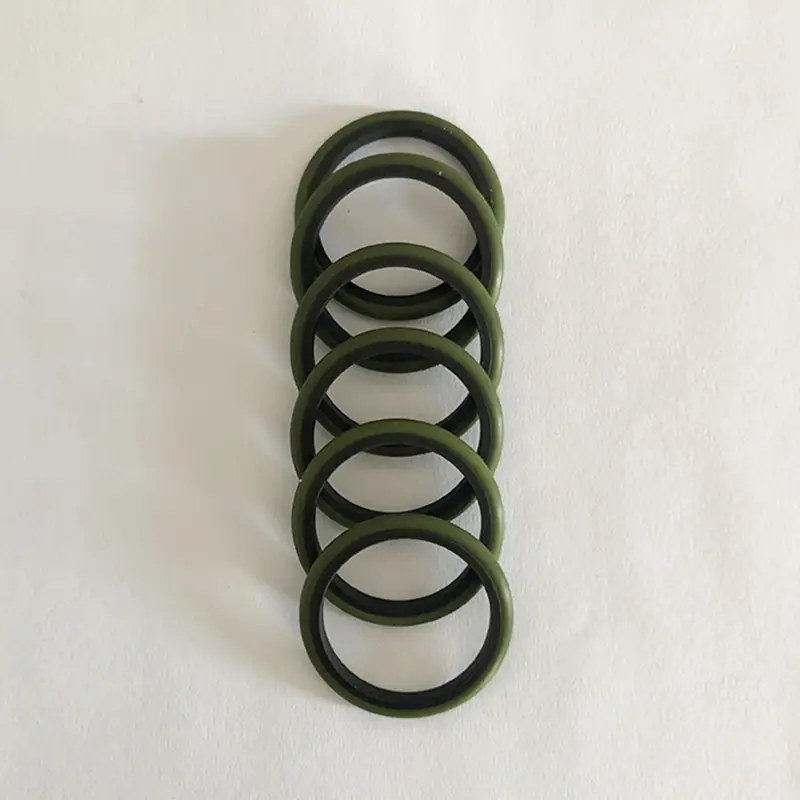

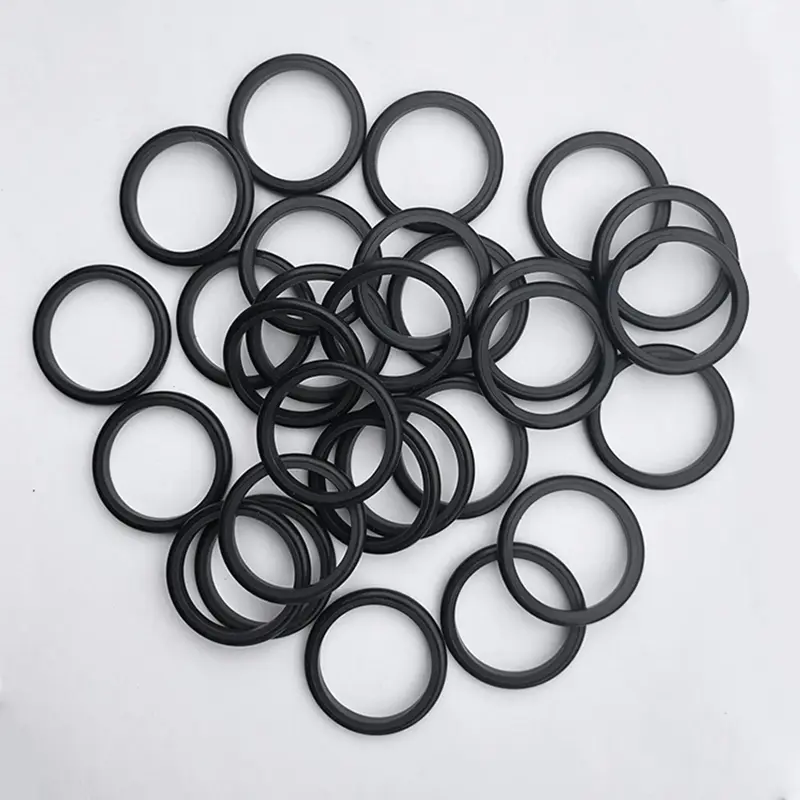

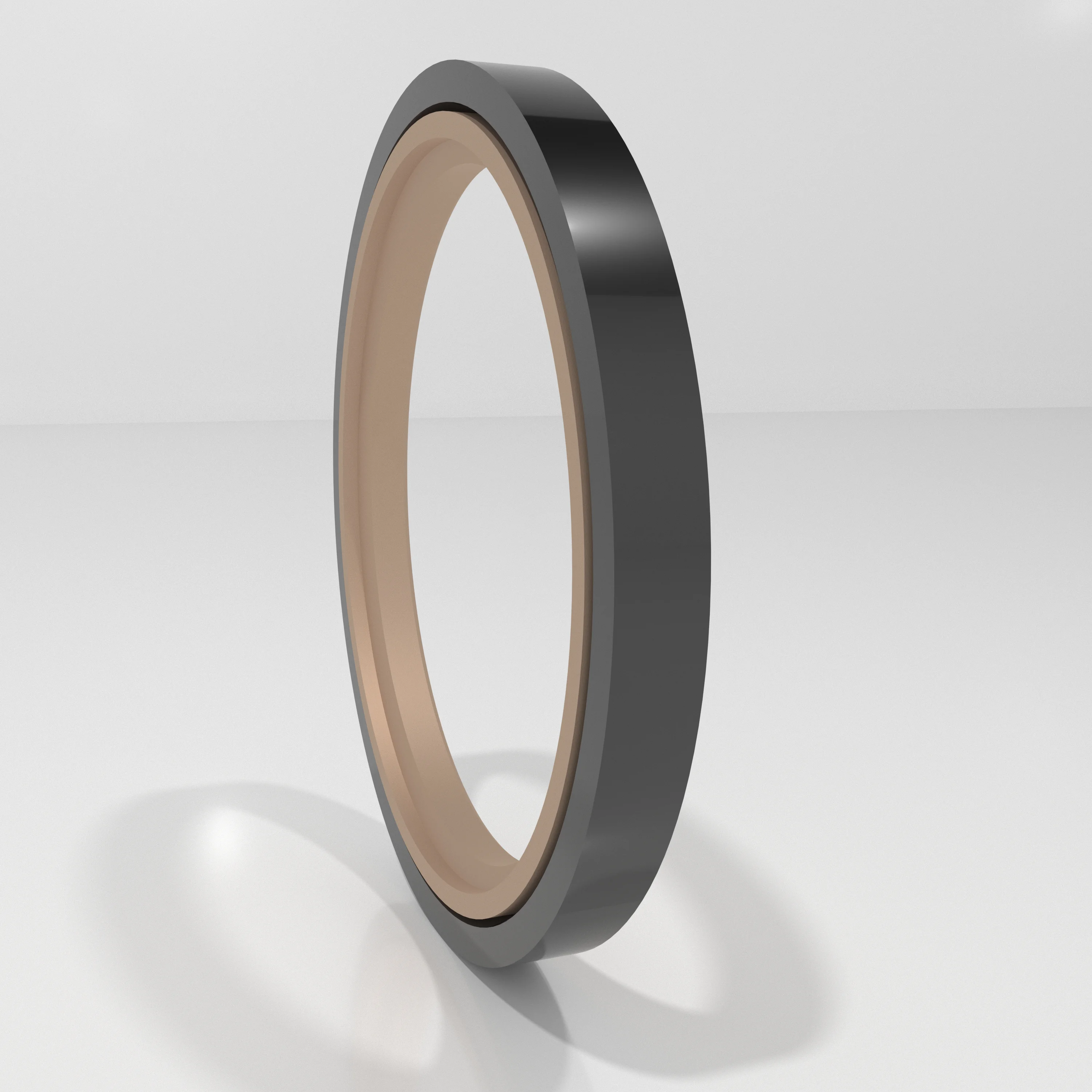

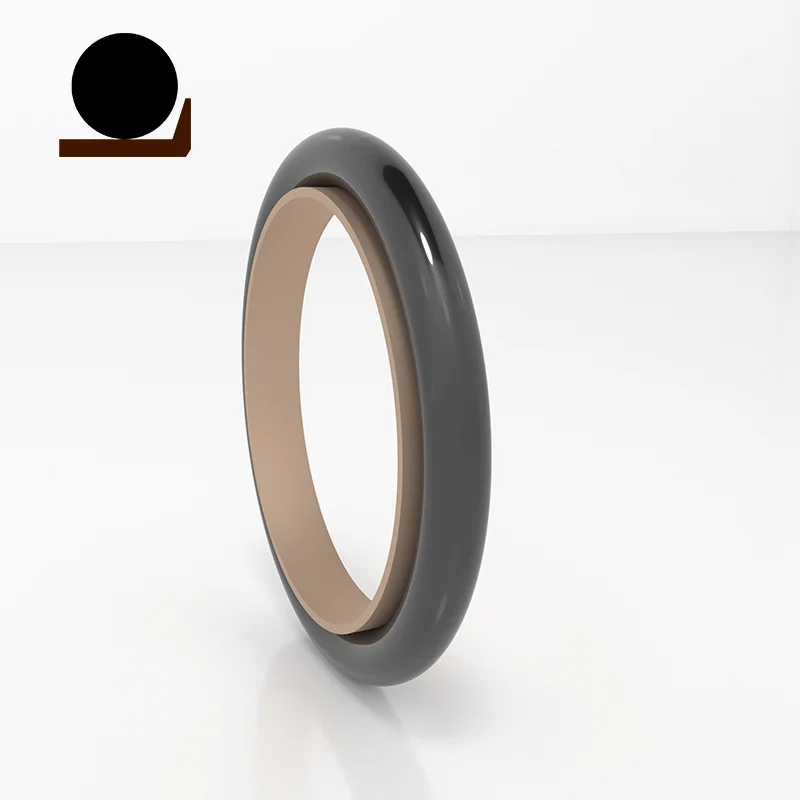

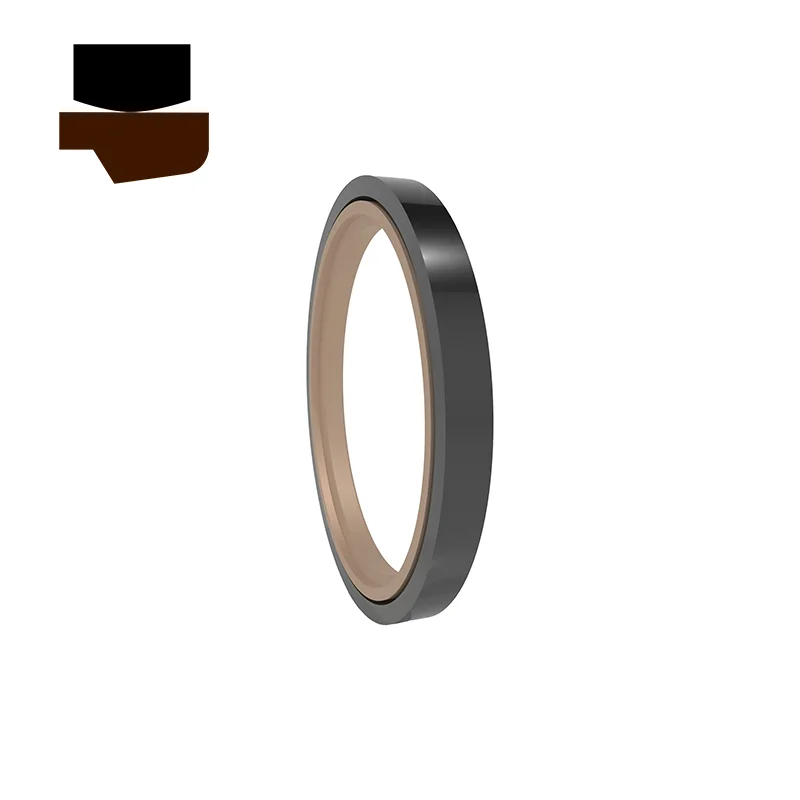

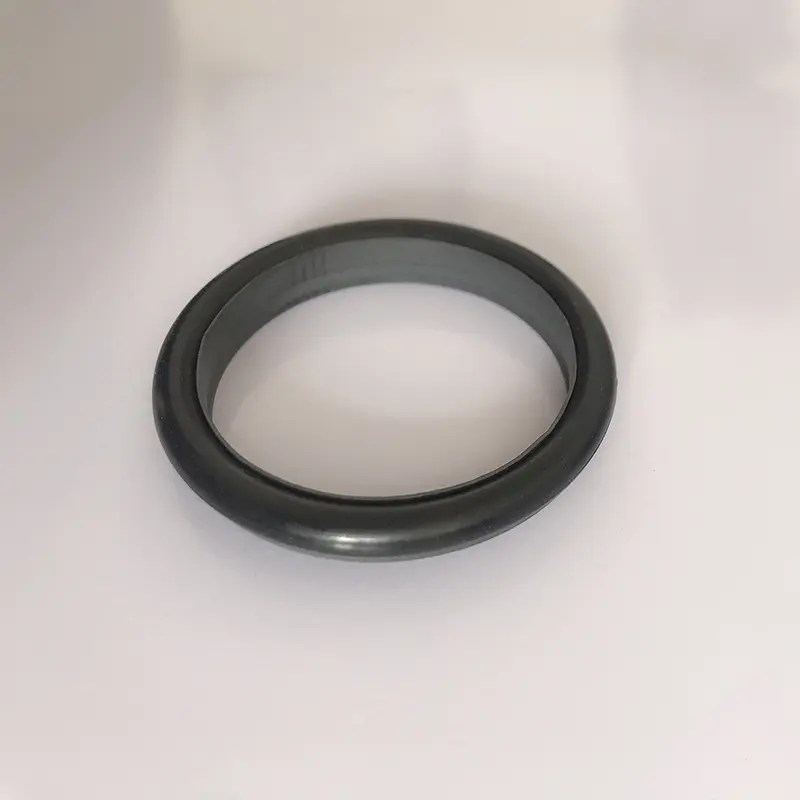

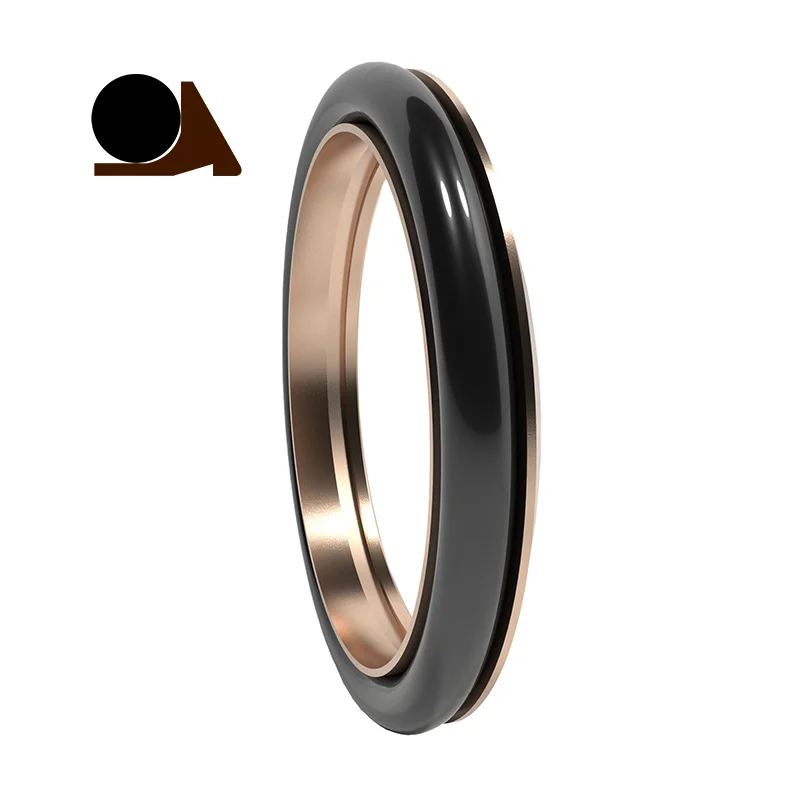

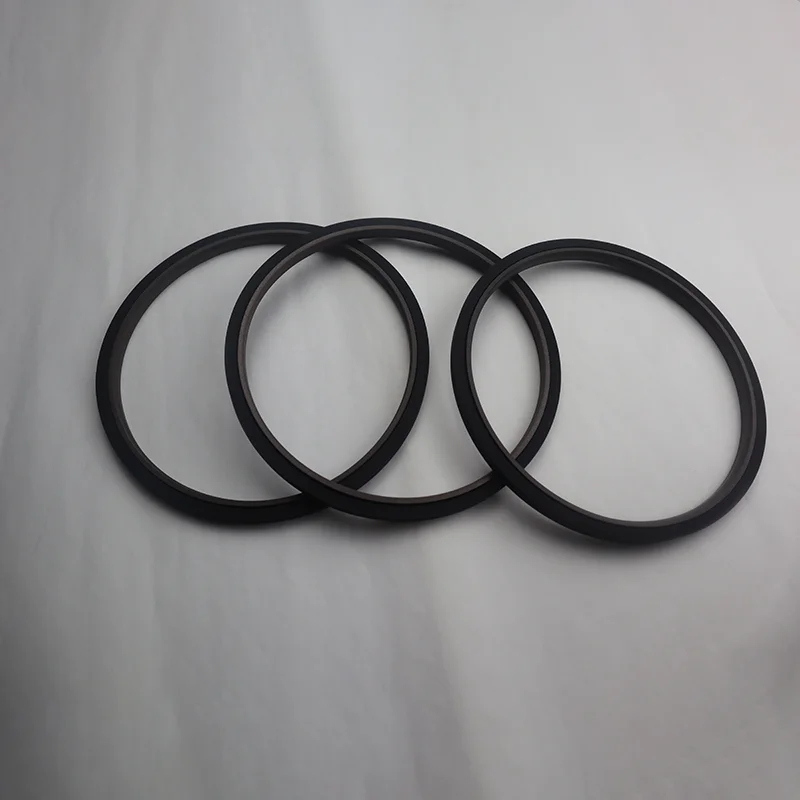

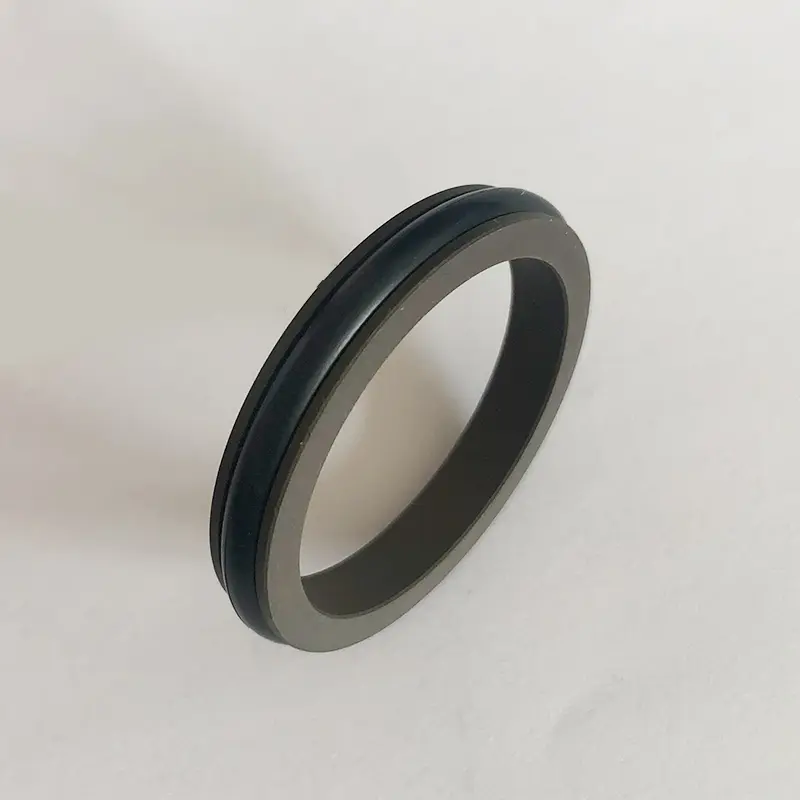

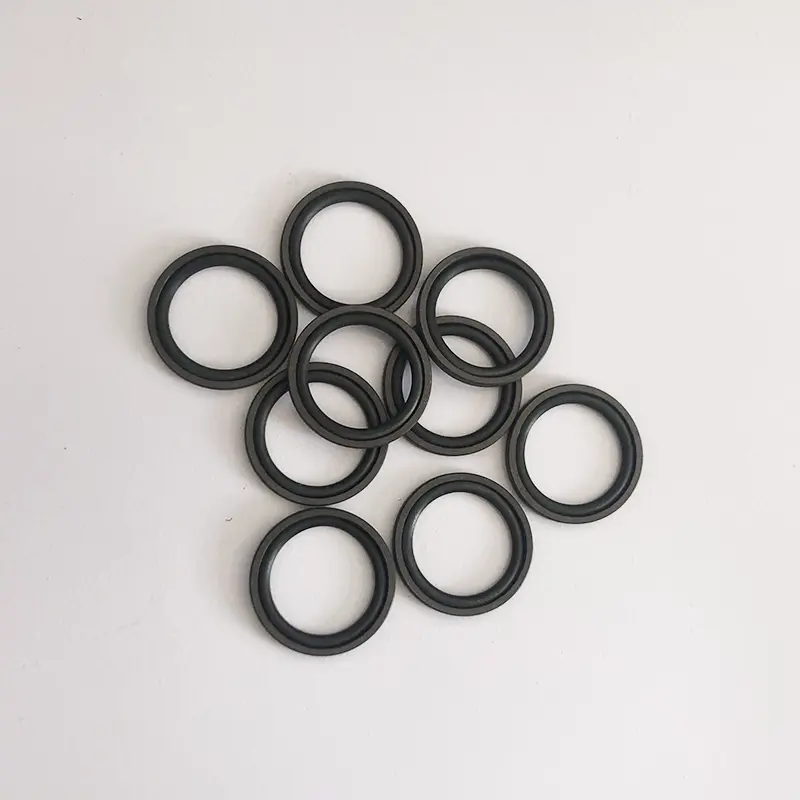

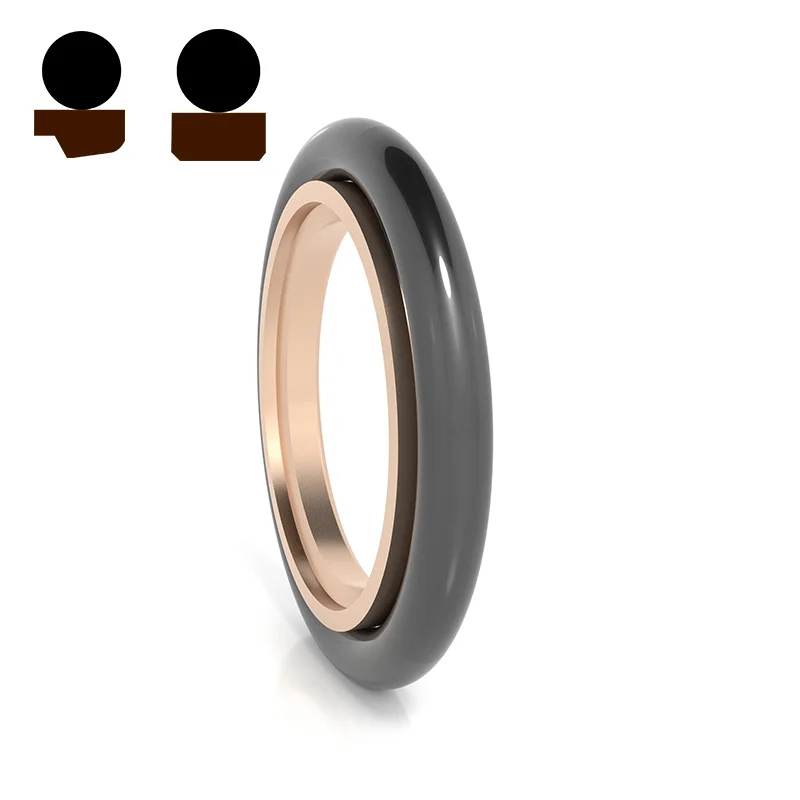

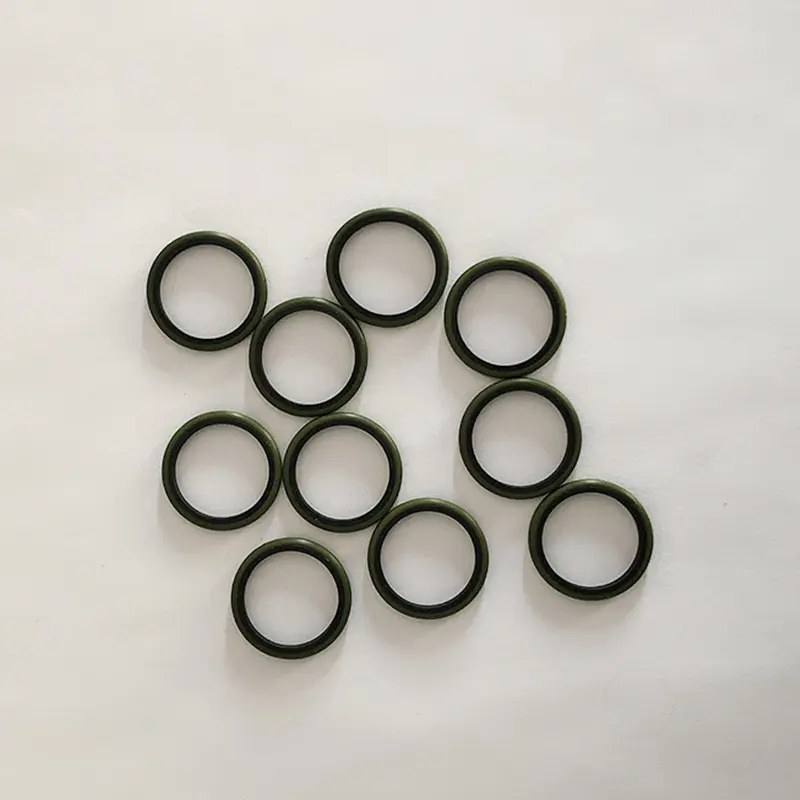

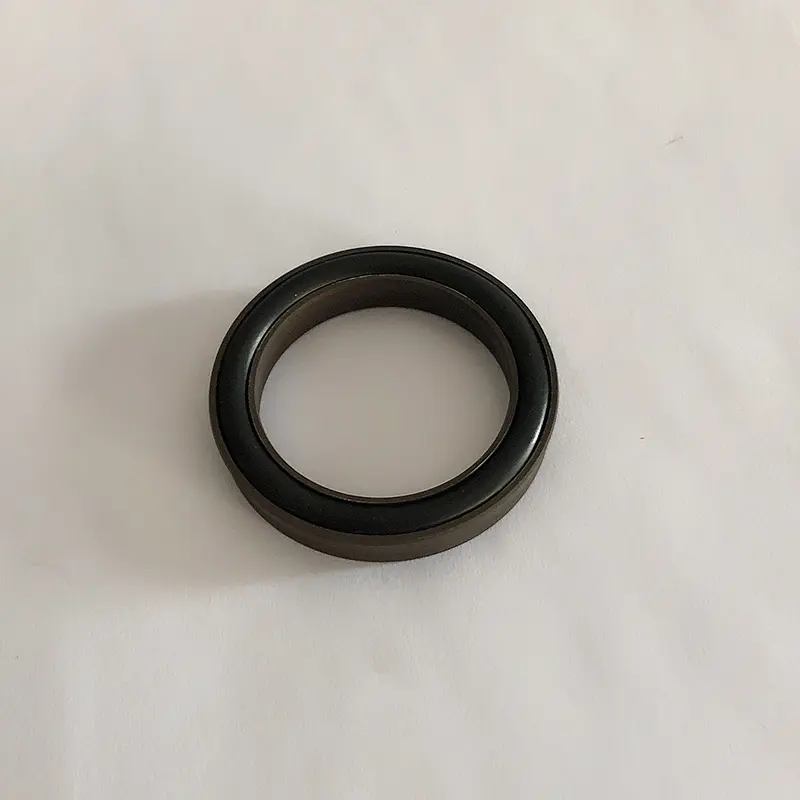

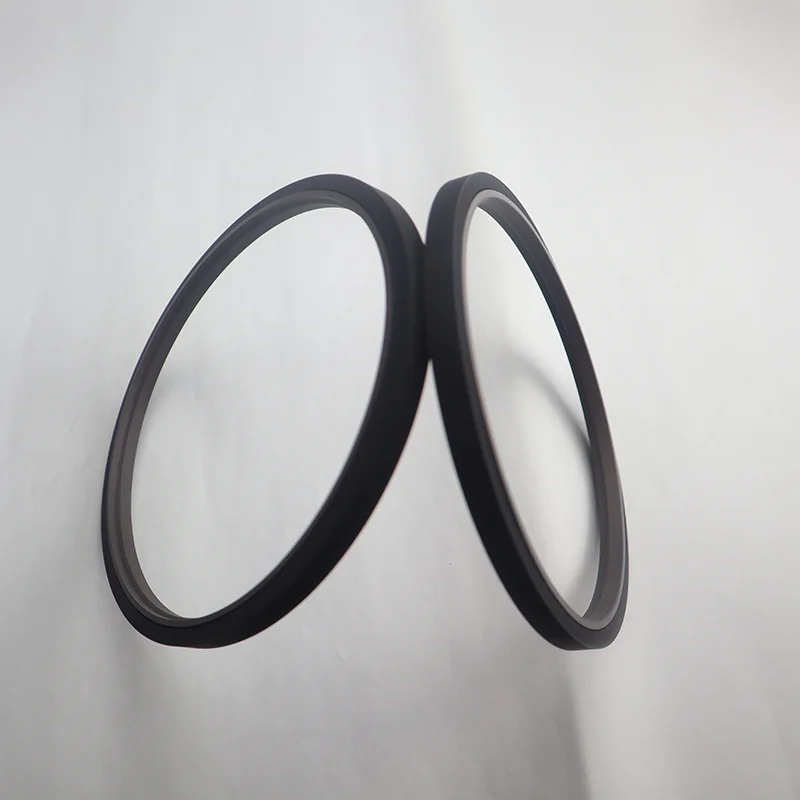

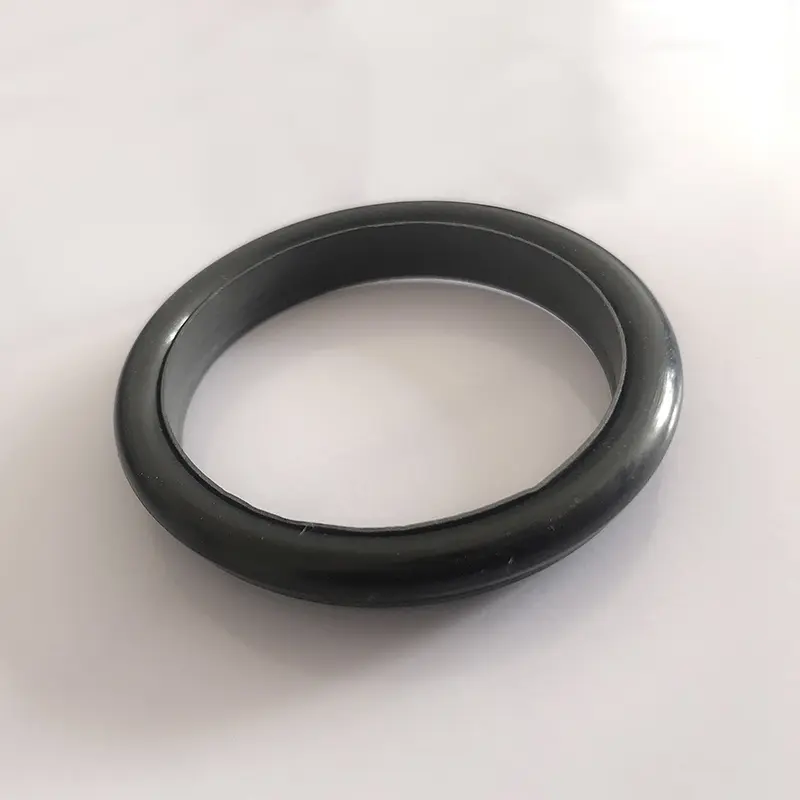

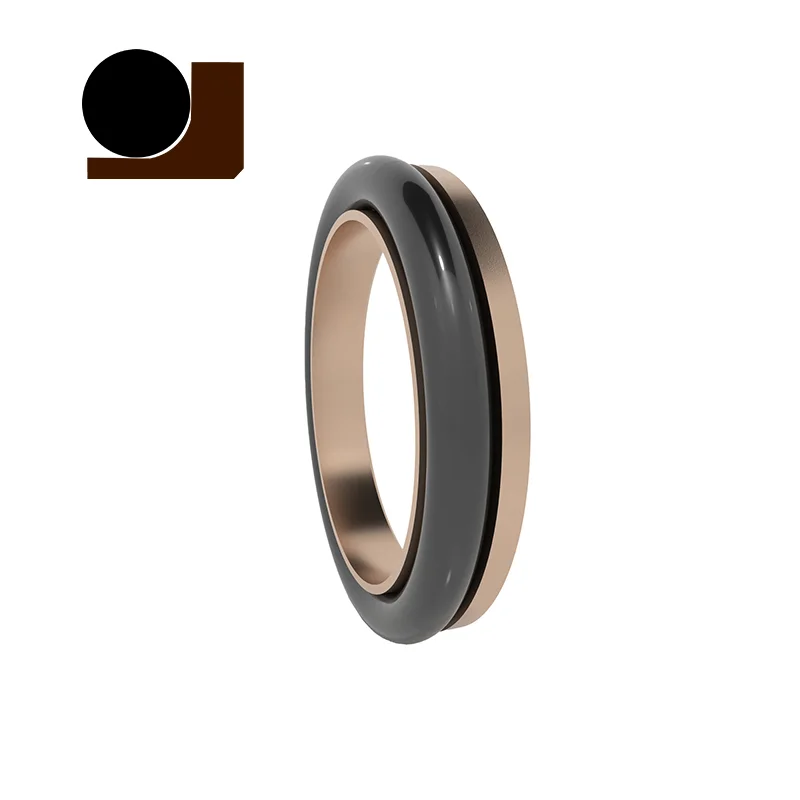

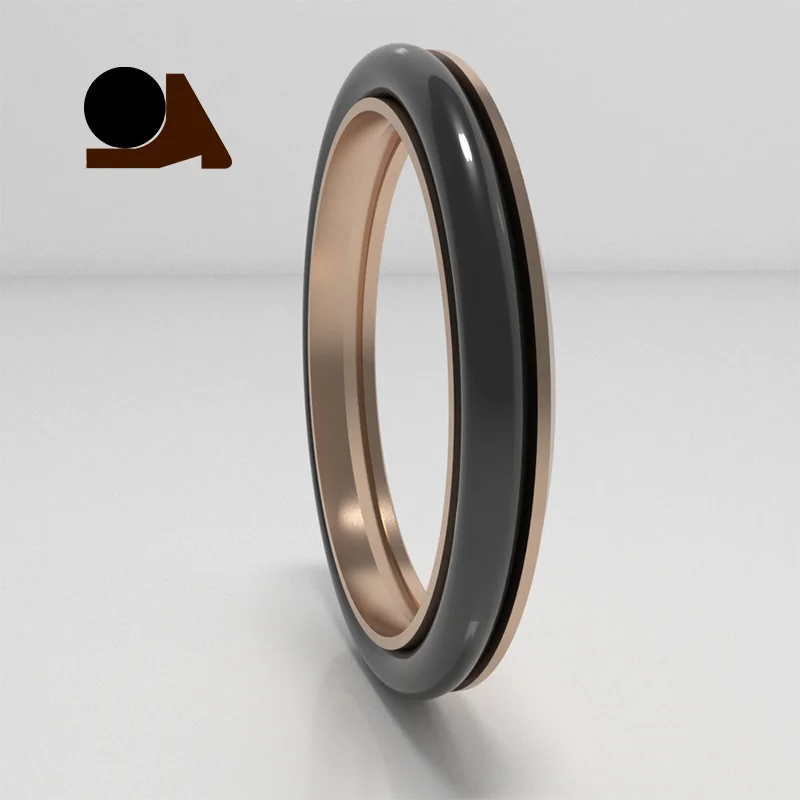

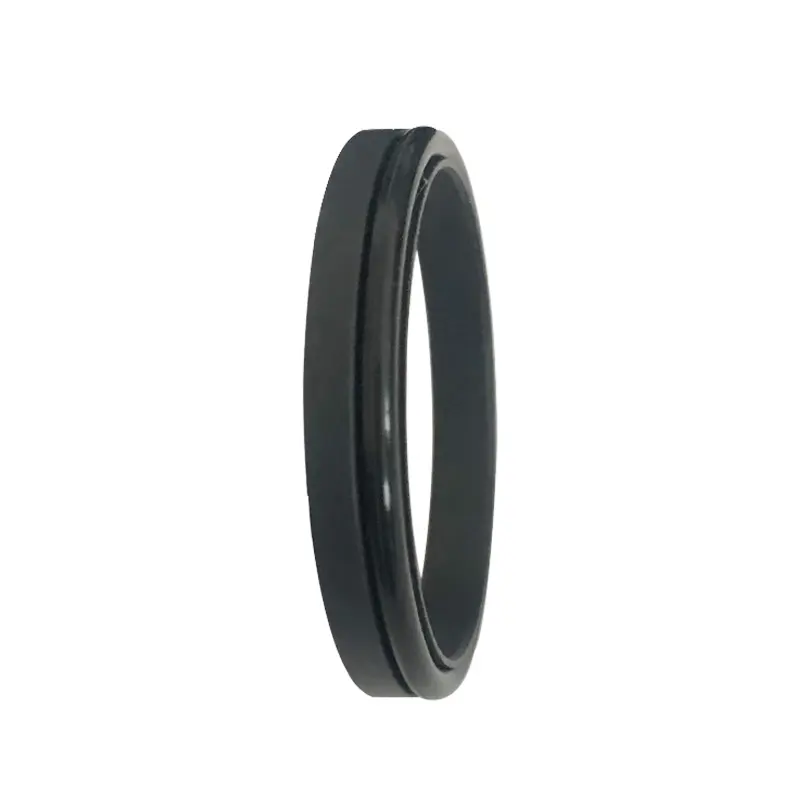

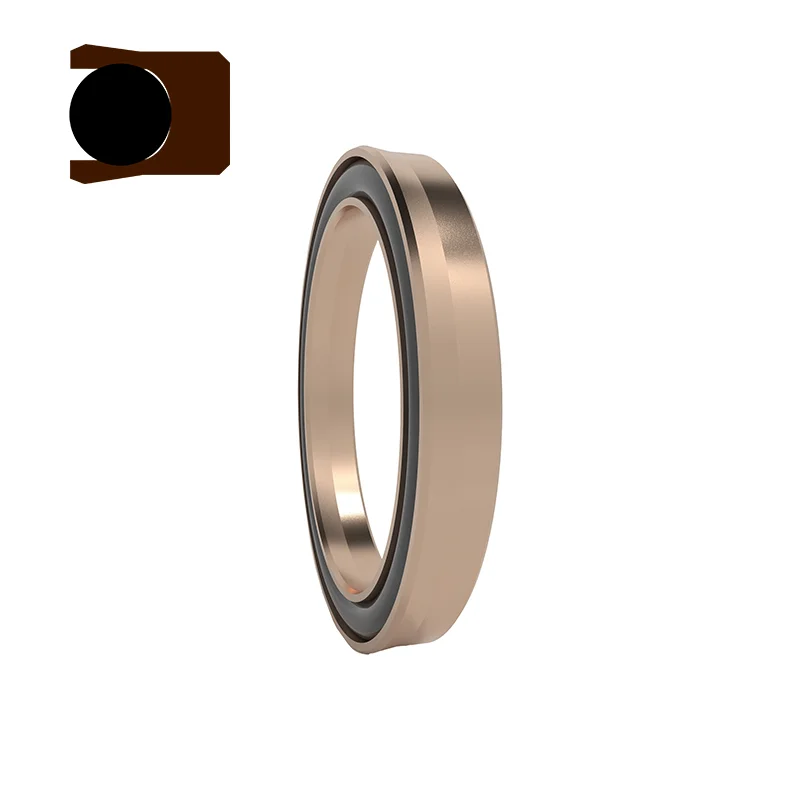

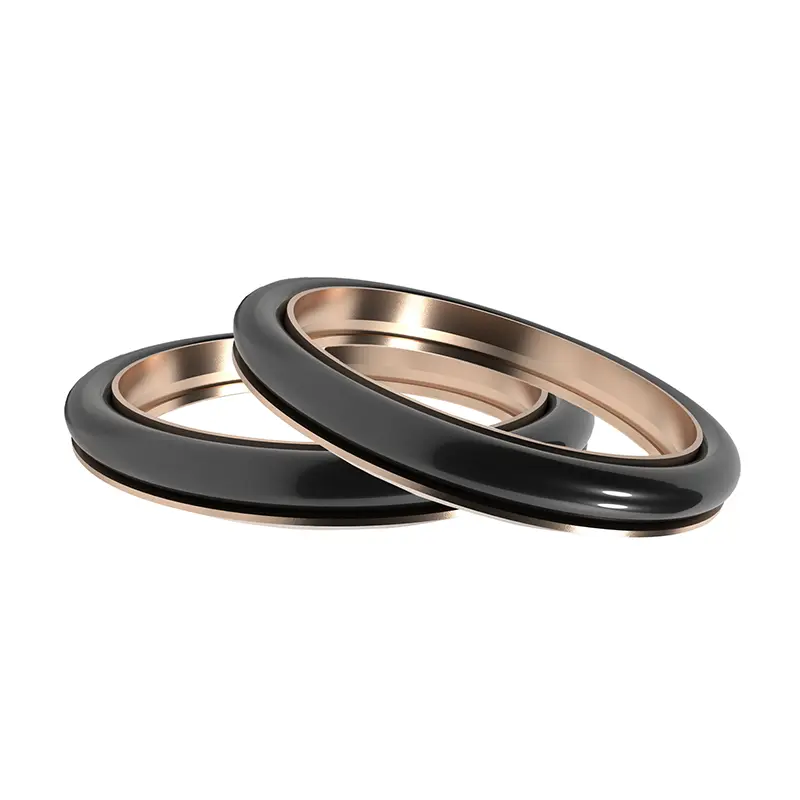

Tesniny piestových tyčiniek s vysokým tlakom poskytované spoločnosťou Ruichen sa skladajú z tesniacich krúžkov PTFE a gumových krúžkov v tvare O, ktoré sa špeciálne používajú na jednosmerné utesnenie hydraulického recipročného pohybu. Sú rozdelené do série RC01-RC14 podľa zodpovedajúcich O-krúžkov. Pri práci O-krúžok poskytuje radiálnu silu na kompenzáciu opotrebenia tesniaceho krúžku a tenký konštrukcia pera tesniaceho krúžku má dobrý prispôsobenie. Obaja spolupracujú na vytvorení dobrého tesnenia.
Naše tesnenia piestových piestových tyčiniek sa široko používajú vo vstrekovacích strojoch a stroje na vyliečky v priemyselných hydraulických systémoch, rýpadloch a nakladačoch v strojárskych strojoch, hydraulických častiach pri výrobe a údržbe automobilov, podvozku a ovládačov v leteckých zariadeniach a hydraulických prevodových zariadeniach v lodi v lodi. Môžu účinne zabezpečiť stabilnú prevádzku hydraulických systémov a vyhnúť sa úniku.
Funkcie a aplikácie produktu:
Vlastnosti:
1. Vysokotlakové tesnenia piestovej tyče sa môžu použiť na hydraulické aj pneumatické aplikácie.
2. Utesnenie je vždy dobré, či už ide o vysoké alebo nízkotlakové tesniace podmienky.
3. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé.
4. Pečať má dlhú životnosť, ktorá je vhodná na tesnenie mazania bez oleja.
5. Malý štrukturálny priestor a ľahká inštalácia a údržba.
Uplatniteľné pracovné podmienky:
Uplatniteľné pracovné podmienky tesnenia piestových tyčiniek s vysokým tlakom (limitné hodnoty by sa nemali objavovať súčasne)
| Profil | Model | Tlak (MPA) | Teplota (℃) | Rýchlosť (m/s) | Médium |
 |
RC01/RC02 | ≤70 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC03/RC04 | ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC05 | ≤ 200 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC06/RC07 | ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC08/RC09 | ≤ 200 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc10 | ≤ 260 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc11 | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc11-b | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc13 | ≤20 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc14 | ≤20 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) |
Výber materiálu:
1. Zodpovedajúce materiály O-krúžku je možné zvoliť: R01 Nitril Gumber (NBR), RO2 Fluororubber (FKM) atď.
2. Materiály tesnenia: PTFE1, PTFE2, PTFE3, PTFE4, PU, atď.
Príklad objednávania: (Zobrazia sa iba niektoré modely, kontaktujte nás pre konkrétne modely objednávania)
Model objednávky RC01-80x89.6x7.8-PTFE3-R01
Priemer modelu X Priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01 O-krúžok materiálového kódu
Objednávací model RC03-80x89x10-PTFE3-R01
Priemer modelu X Priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01-O-Ring Materia Code
Objednávací model RC06-80x89.9x9.2-PTFE3-R01
Priemer modelu X Priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01 O-krúžok materiálového kódu
Objednávací model RC08-80x90.2x11.2-PTFE3-R01 Priemer modelu X Priemer drážky x drážok šírka-materiálový kód
Špecifikácie:
(Sú zobrazené iba niektoré modely, kontaktujte nás pre konkrétne modely objednávok)

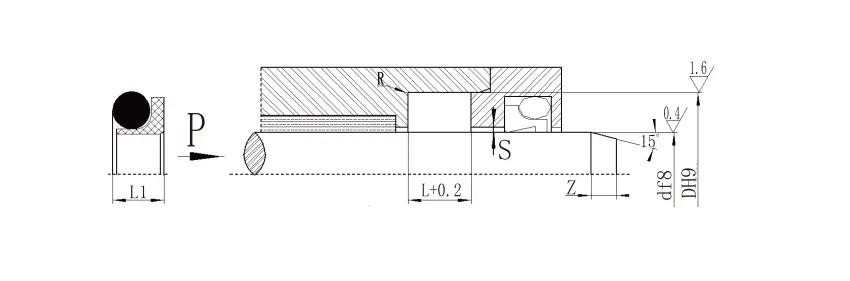

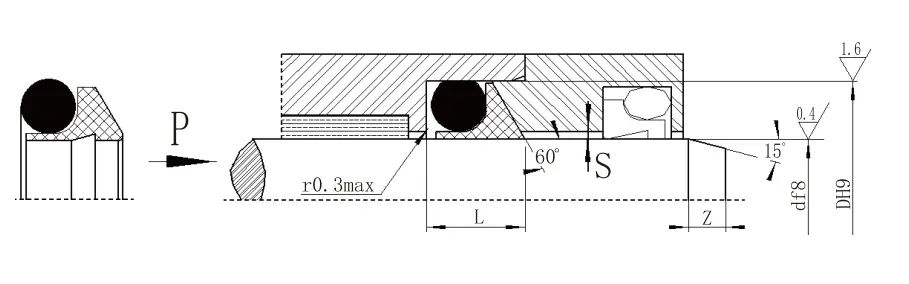

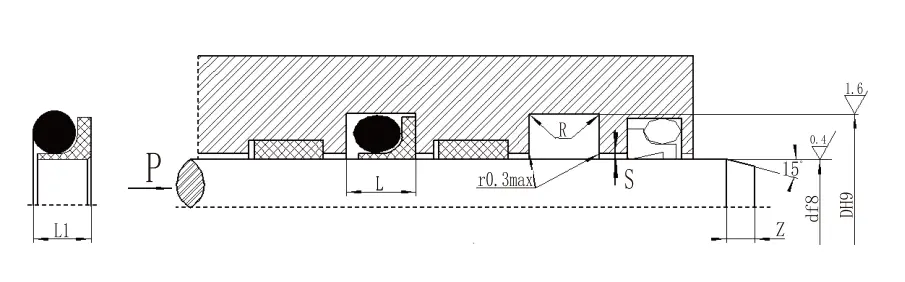

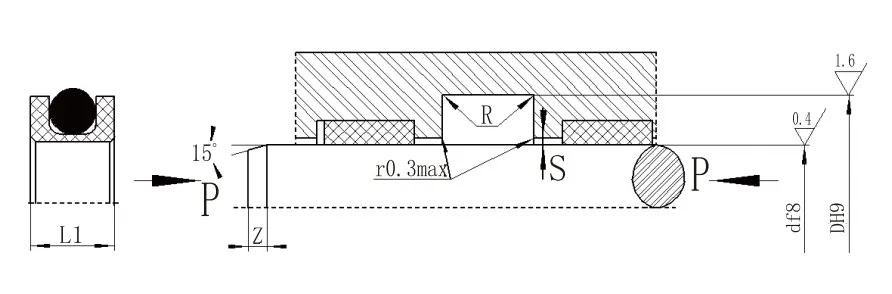

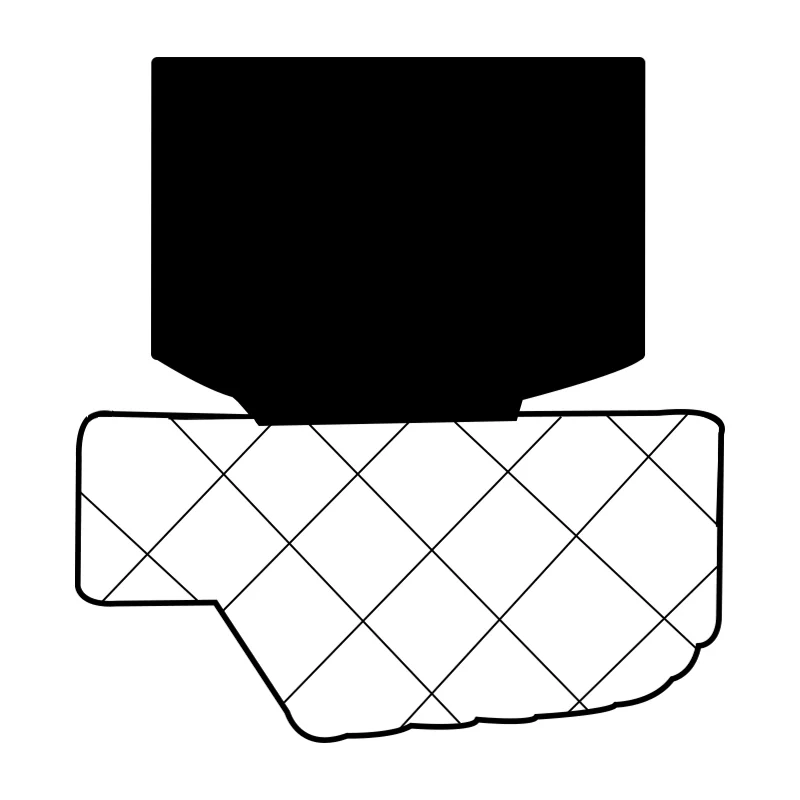

| 4.1 RC01 Špecifikácie (je možné vyrobiť produkty akejkoľvek veľkosti v tabuľke špecifikácie) | ||||||||||
| df8 Štandardný typ RC01 |
df8 Ľahké zaťaženie Rc01-q |
df8 Zaťaženie RC01-Z |
D H9 | L+0.2 | L1 | Rmaximálny | Smaximálnyimálnyimálny | Zblesk | d0 | |
| <20 MPA | <40 MPA | |||||||||
| - | 5 ~ 17,9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5,0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Pre ≤30 mm sa odporúča používať otvorenú drážku. | ||||||||||
| 2. Ak potrebujete inštaláciu integrálnych (zatvorených) groove tuleňov, pozrite si inštalačnú príručku našej spoločnosti. 3. Pre tlak> 40 MPA sa koreňová oblasť tesnenia používa tolerancia H8/F8. | ||||||||||
| 4.1 RC03 Tabuľka parametrov špecifikácie (je možné vyrobiť produkty akejkoľvek veľkosti v tabuľke špecifikácie) | |||||||
| D F8 | D H9 | L+0.2 | Smaximálny | Zblesk | d0 |
|
|
| <40 MPA | <60 MPA |
|
|||||
| 5 ~ 17 | D+4,7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9,0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12,0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| POZNÁMKA: 1. Pre tlak> 60 MPA sa v oblasti tesnenia používa tolerancia H8/F8 a ultra vysoké tlakové tesnenie Smax <0,05. | |||||||
| 2. Prosím, obráťte sa na našu spoločnosť, keď sa musí použiť uzavretá štruktúra drážky. | |||||||
| 4.1 RC06 Špecifikácie (je možné vyrobiť produkty akejkoľvek veľkosti v tabuľke špecifikácie) | ||||||||||
| D F8 Štandardný typ Rc06 |
D F8 Ľahké zaťaženie Rc06-q |
D F8 Zaťaženie RC06-Z |
D H9 | L+0.2 | L1 | Rmaximálny | Smaximálnyimálnyimálny | Zblesk | d0 | |
| <20 MPA | <40 MPA | |||||||||
| - | 4 ~ 17,9 | - | D+3,6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39,9 | - | D+5,0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6,6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630.9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106,9 | D+13,0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥ 1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥ 1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Pre priemer hriadeľa ≤70 mm sa odporúča používať otvorenú drážku. Inštaláciu integrálnych (zatvorených) tesnení drážok nájdete v príručke Inštalácie. | ||||||||||
| 2. Pre tlak> 40 MPa, oblasť tesnenia používa toleranciu H8/F8. | ||||||||||
| 4.1 RC08 Špecifikácie (je možné vyrobiť produkty akejkoľvek veľkosti v tabuľke špecifikácie) | ||||||||||
| Štandardný typ DF8 RC08 | Ľahké zaťaženie df8 rc08-q | Ťažké zaťaženie DF8 RC08-Z | Priemer drážky D H9 | Šírka drážky L+0,2 |
Výška tesnenia L1 | Zaoblené rohy rmaximálny | Radiálne klírens Smaximálnyimálnyimálny | Skosenie Zblesk |
O-krúžkový drôt priemer d0 | |
| <20 MPA | <60 MPA | |||||||||
| - | 5 ~ 17,9 | - | D+3,6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥ 1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Prosím, poraďte sa s našou spoločnosťou, keď sa vyžaduje uzavretá drážka. | ||||||||||
| 2. Tlak> 60 MPa, koreňová tolerancia H8/F8, ultra vysoký tlakový tesniaci Smax <0,05. | ||||||||||
