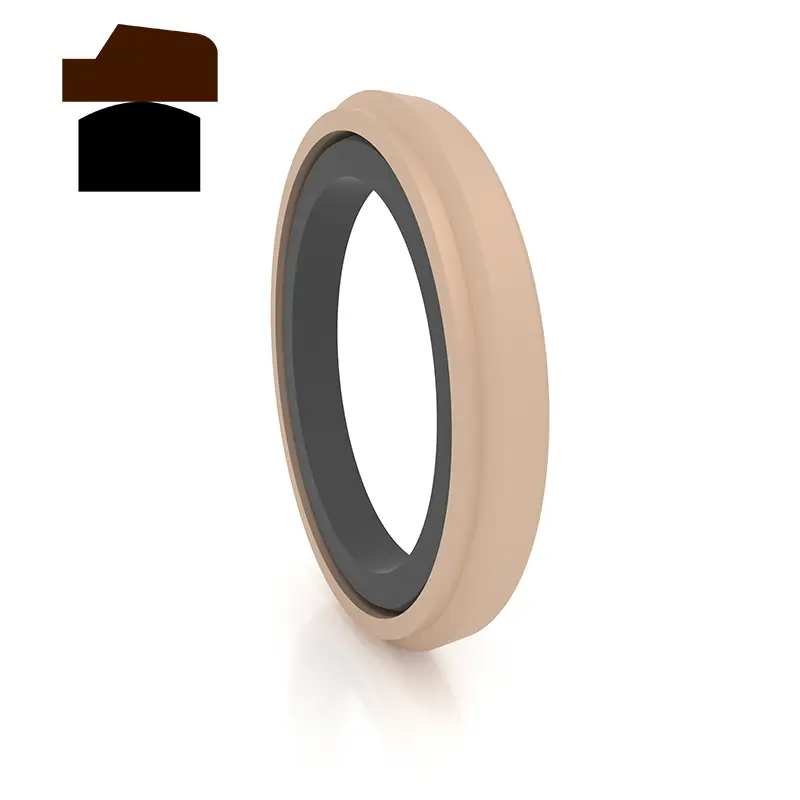

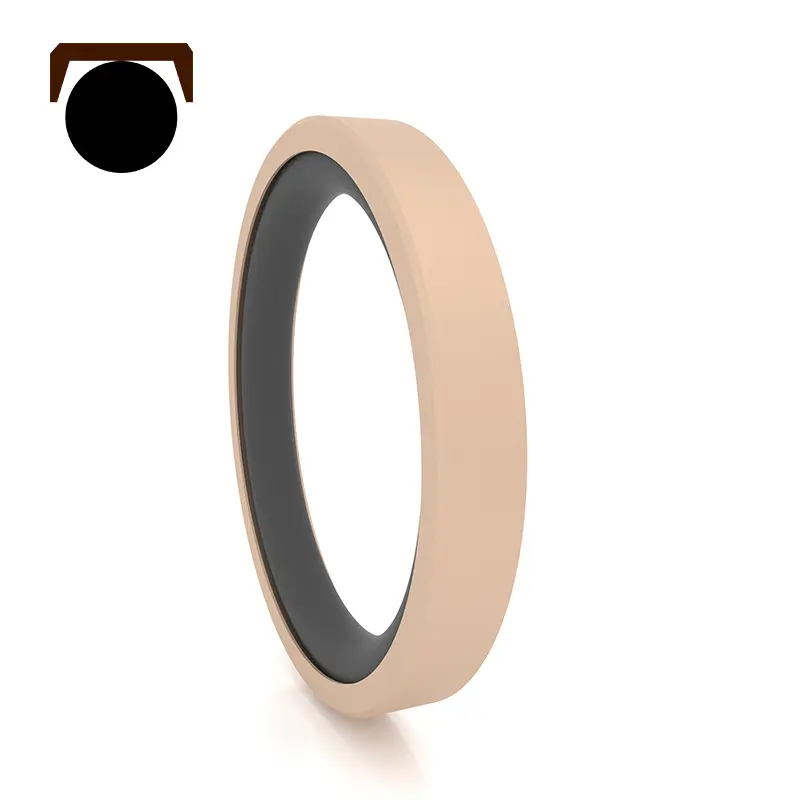

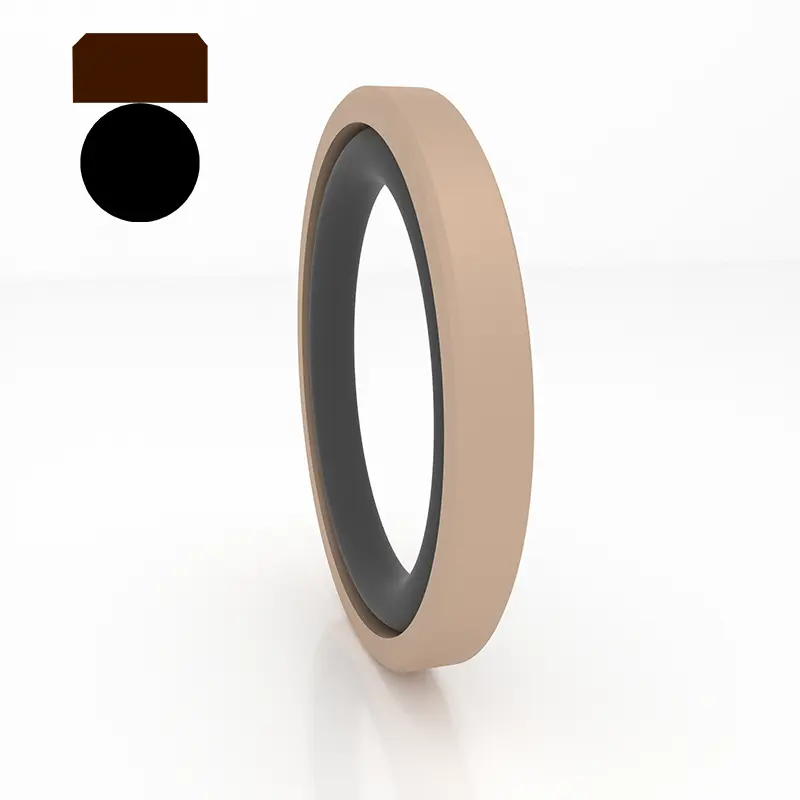

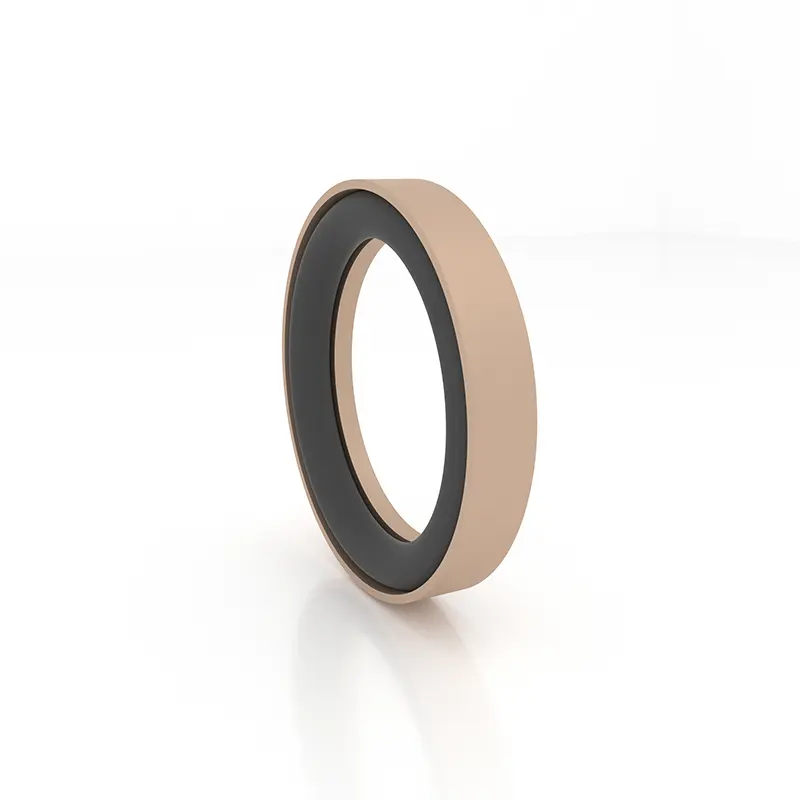

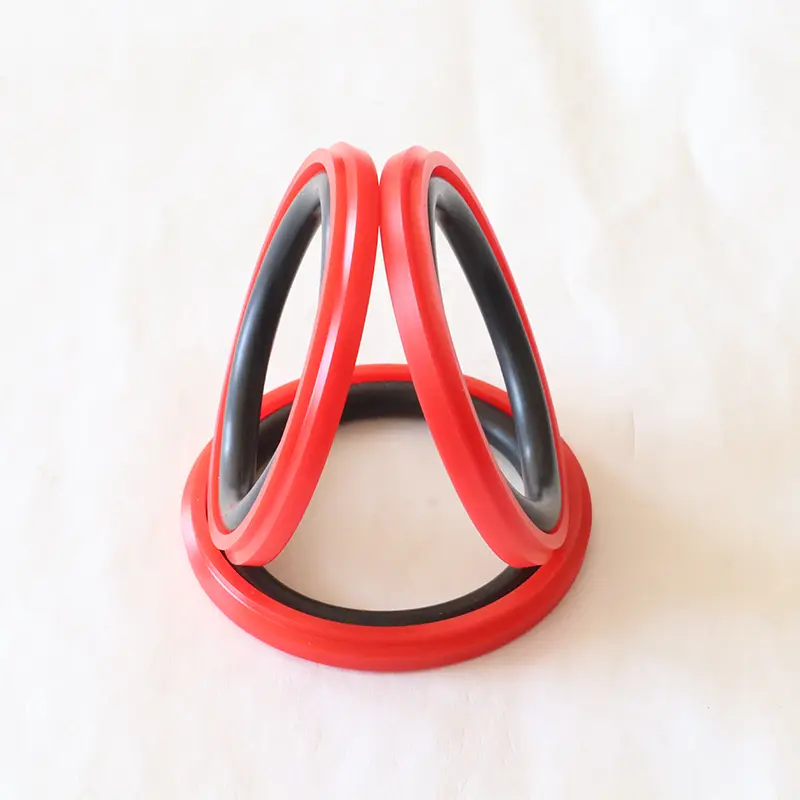

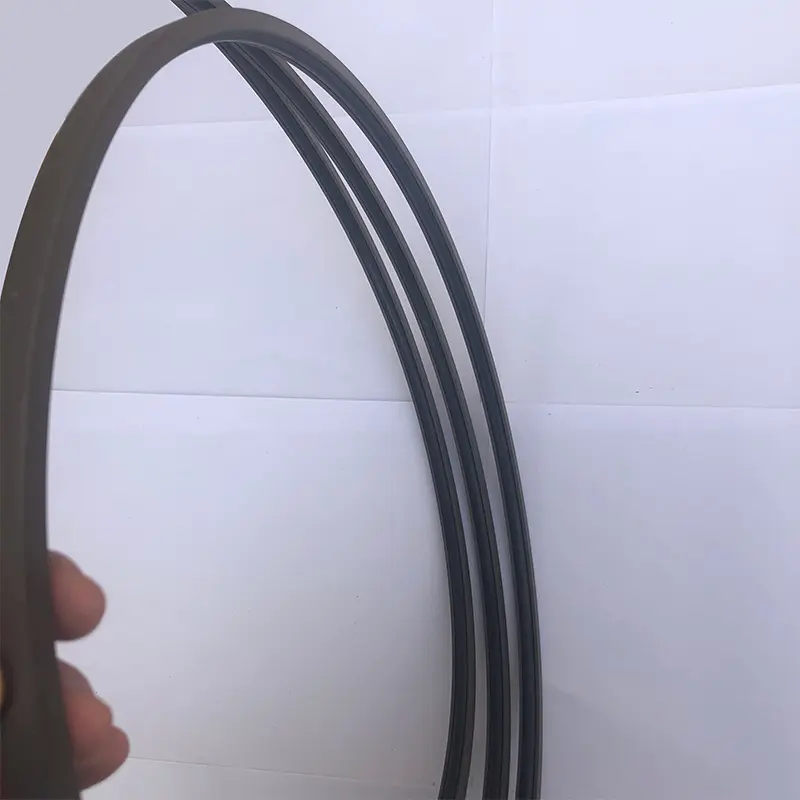

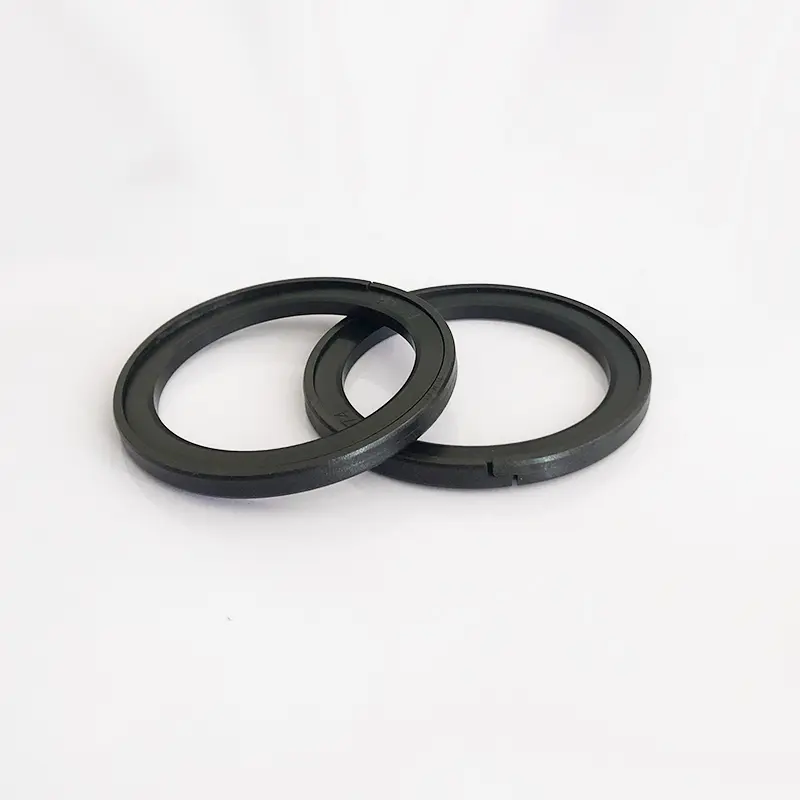

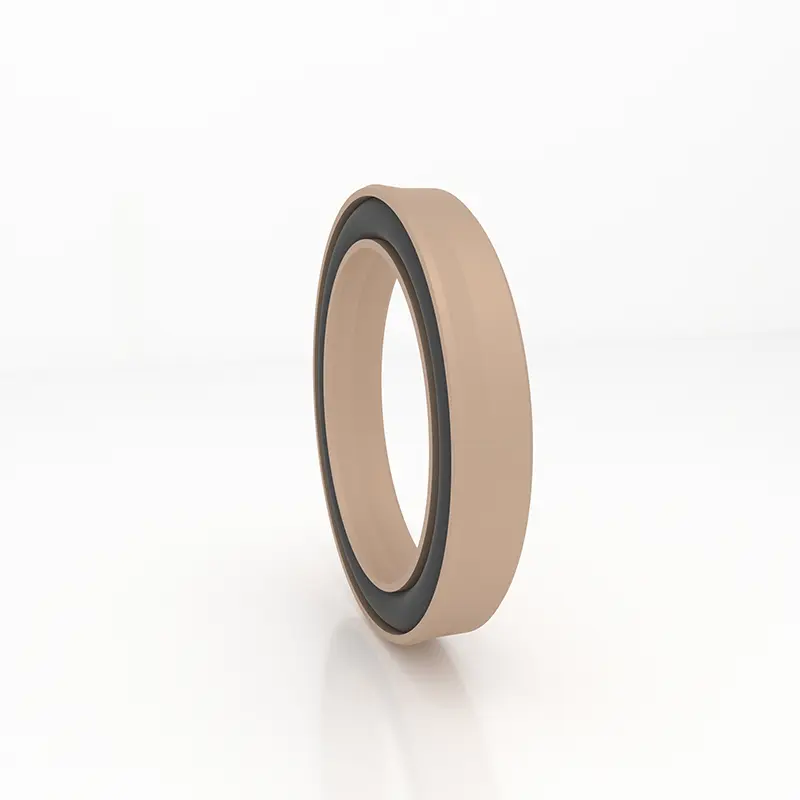

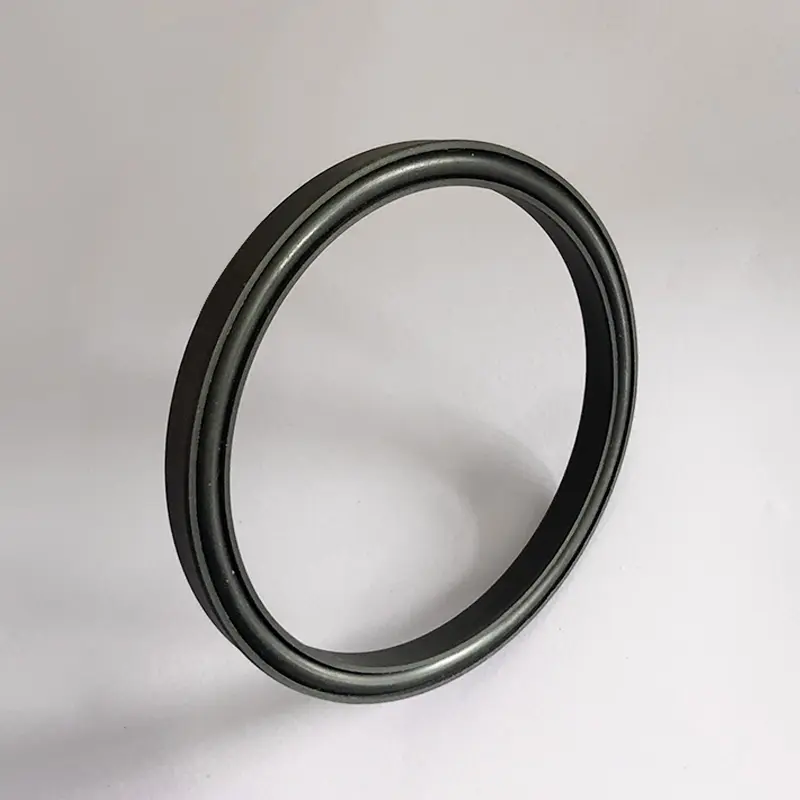

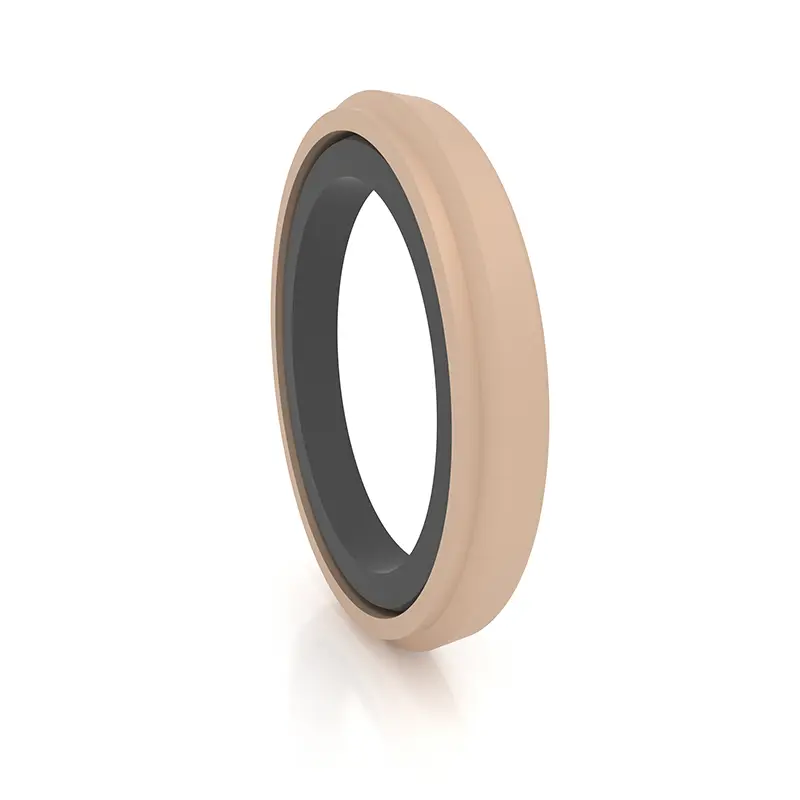

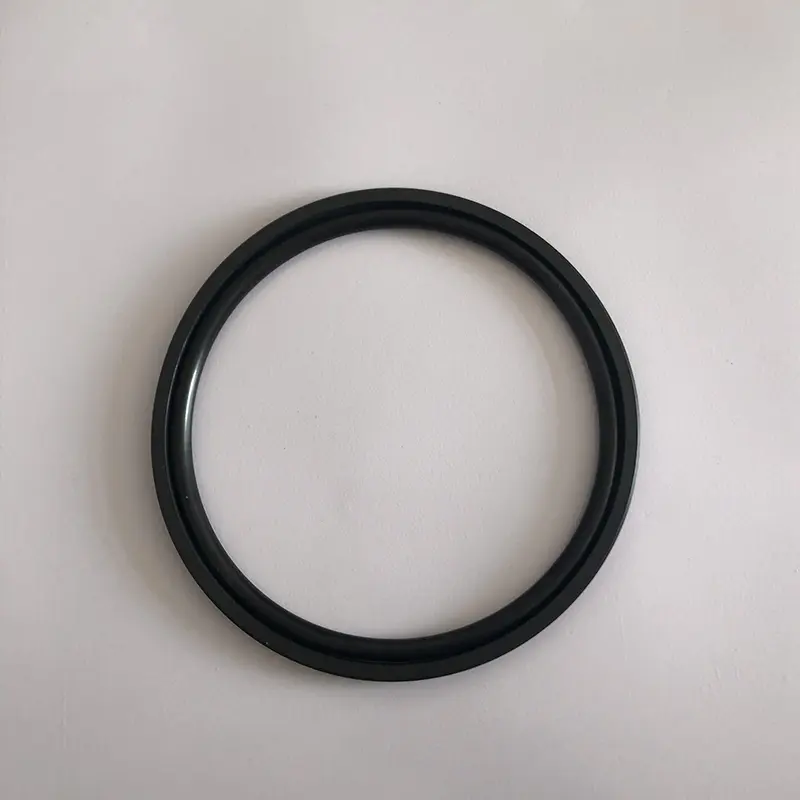

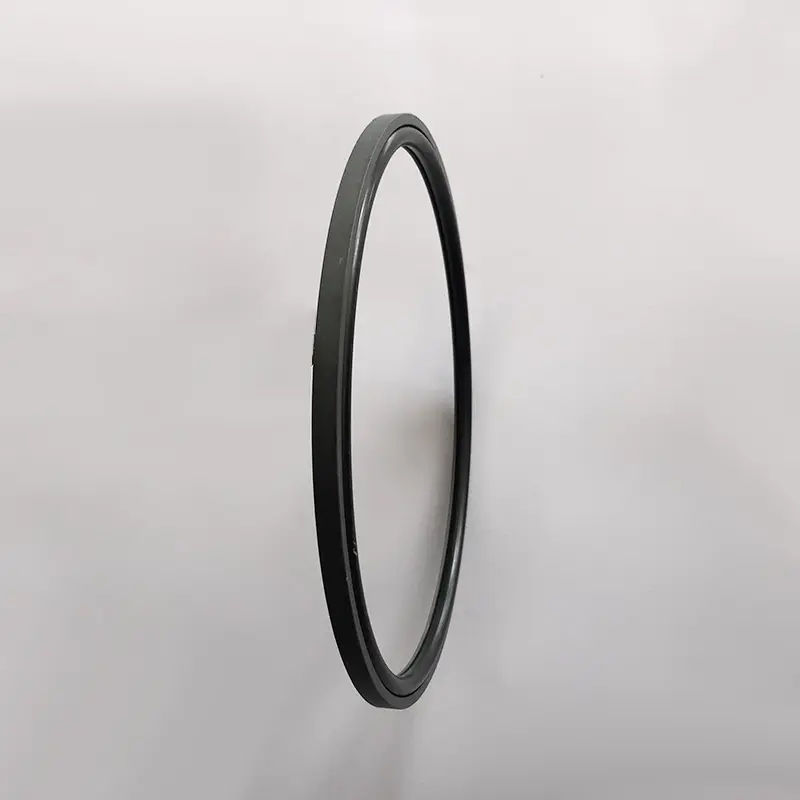

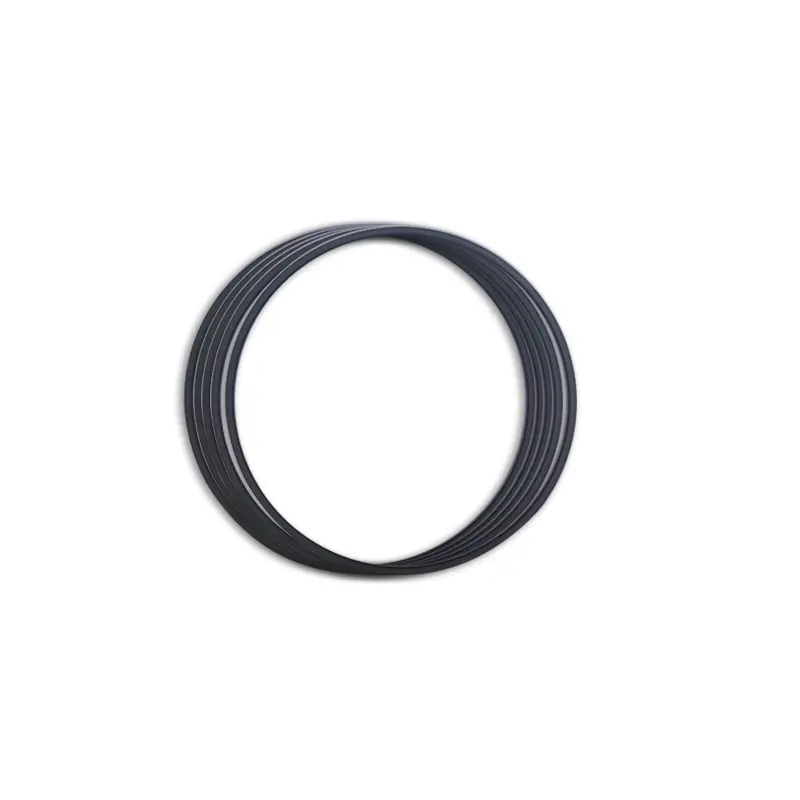

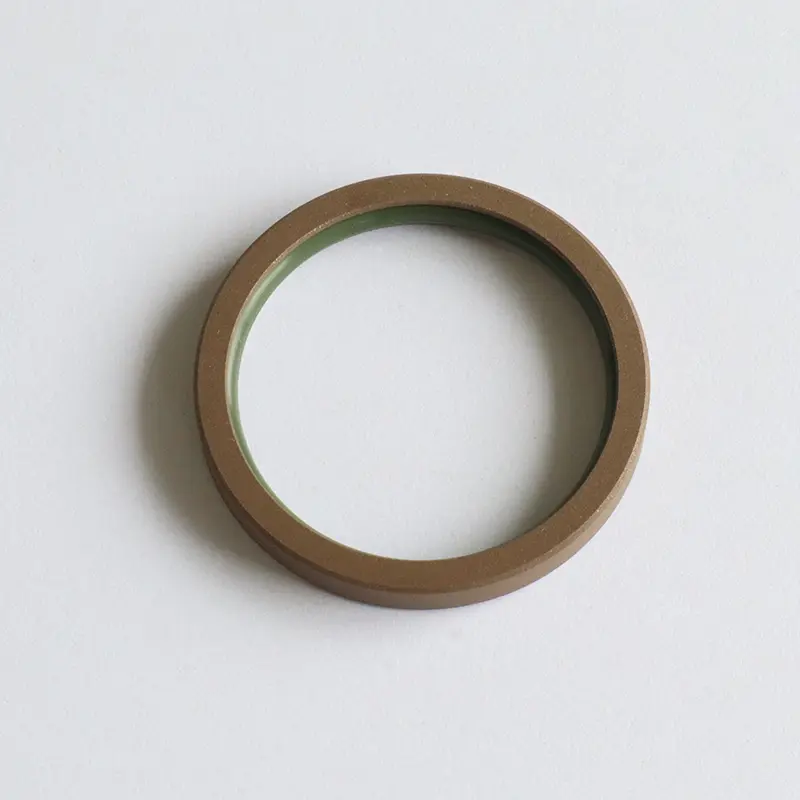

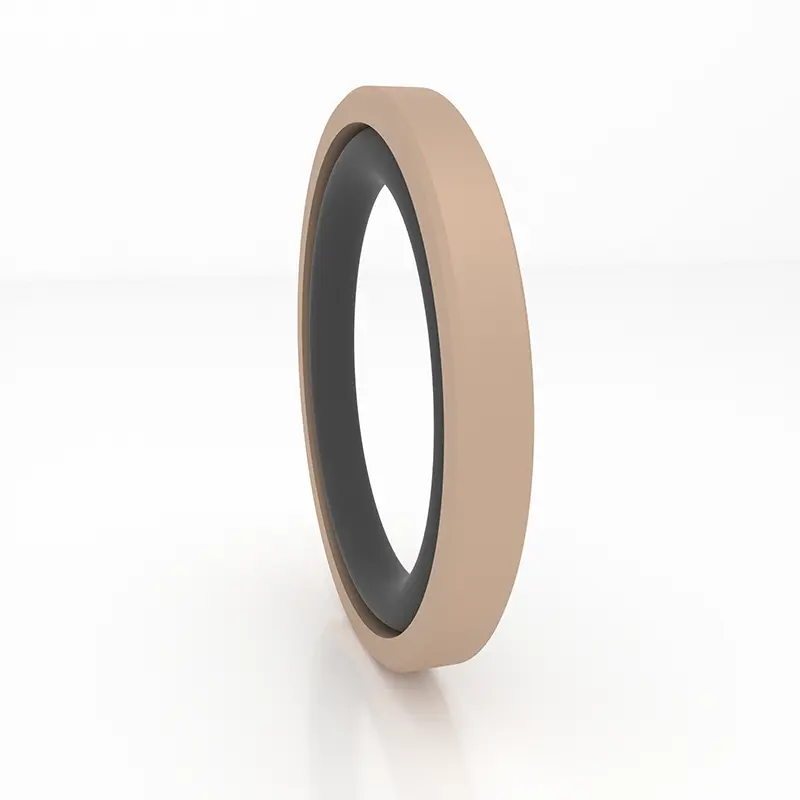

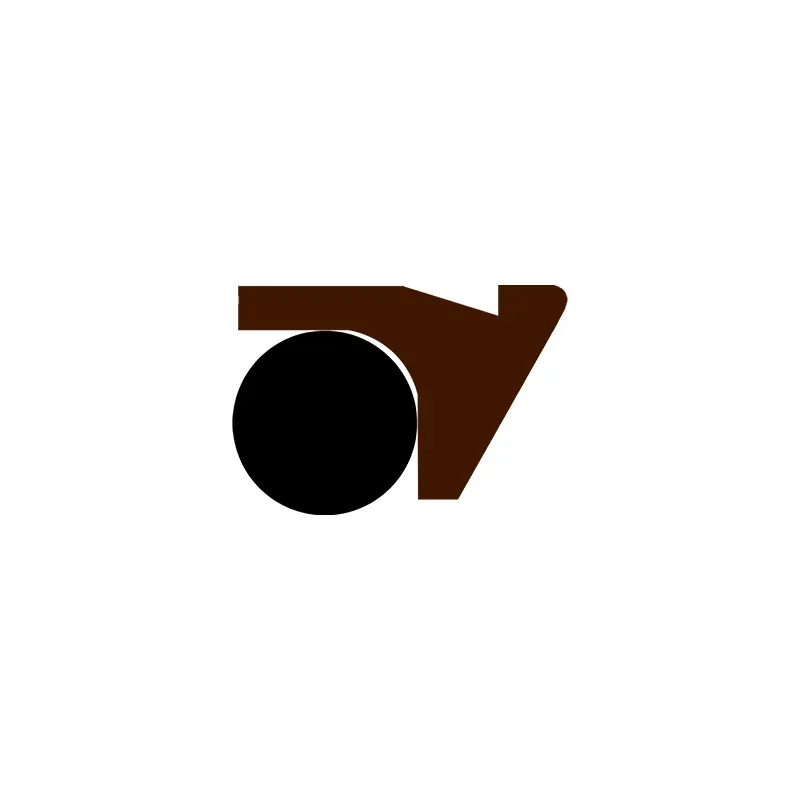

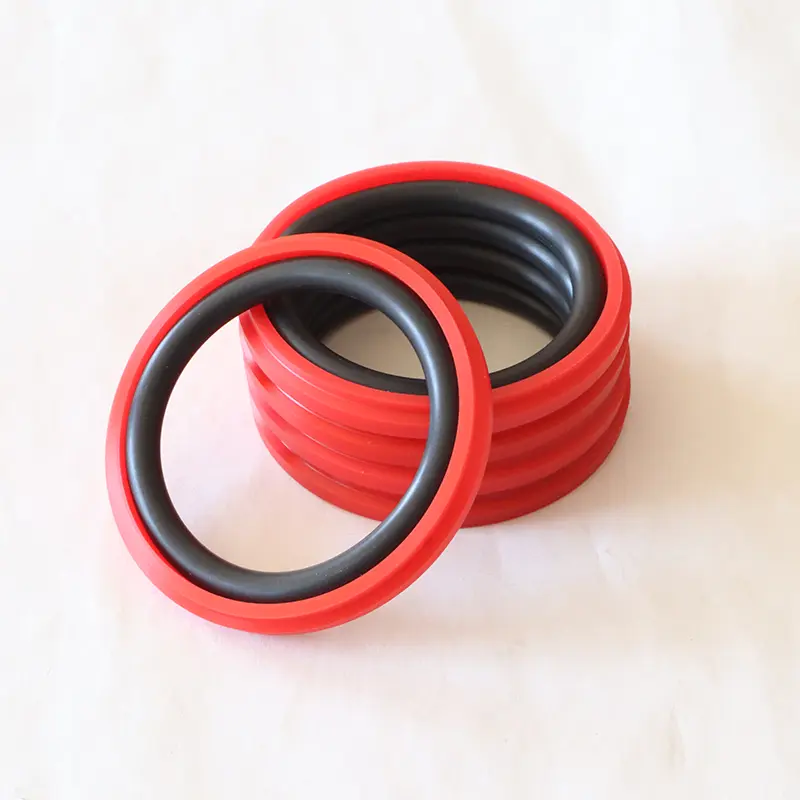

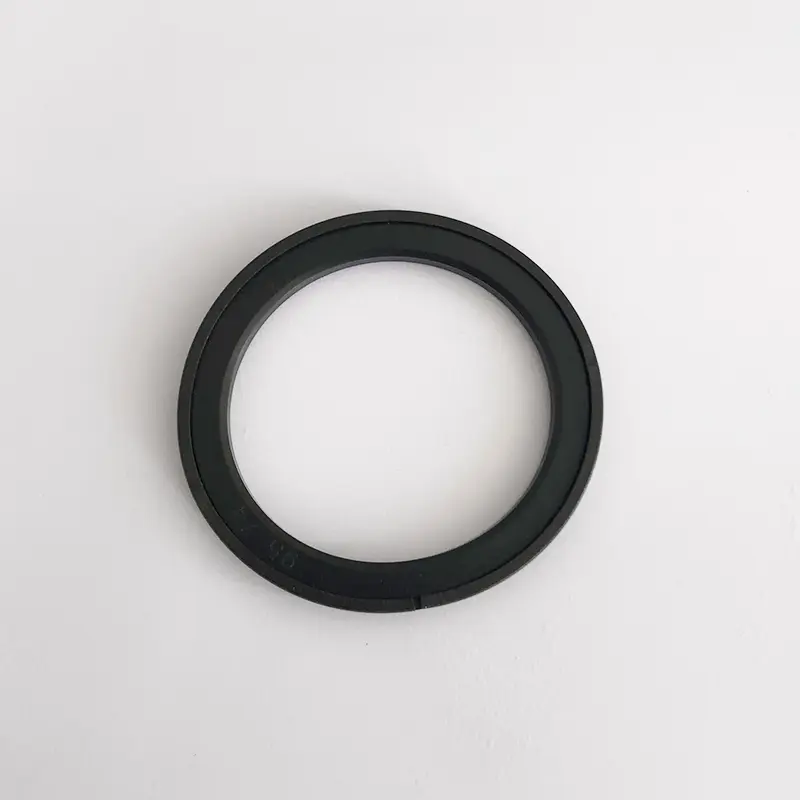

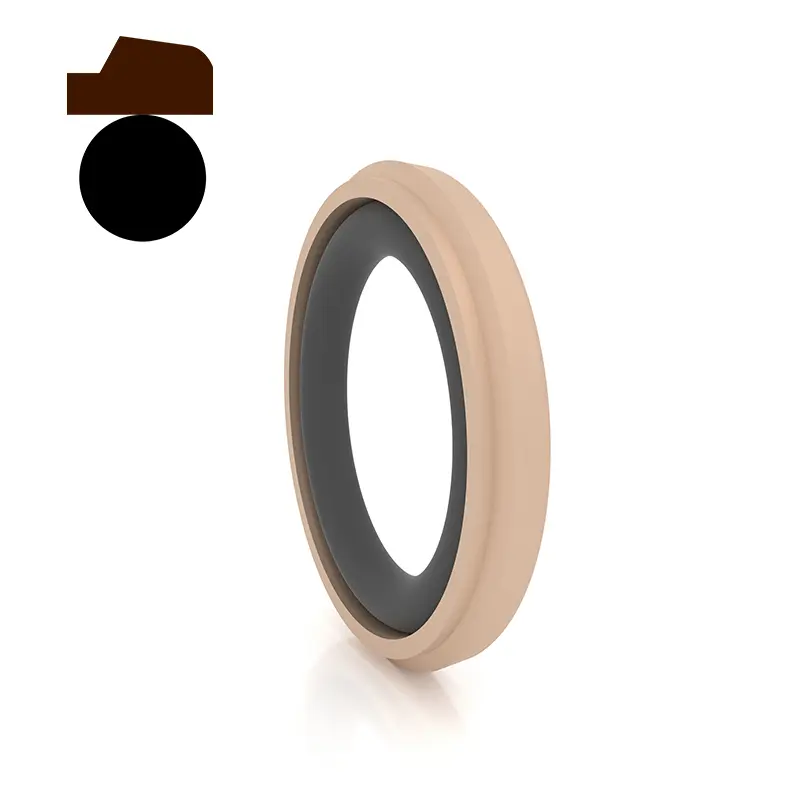

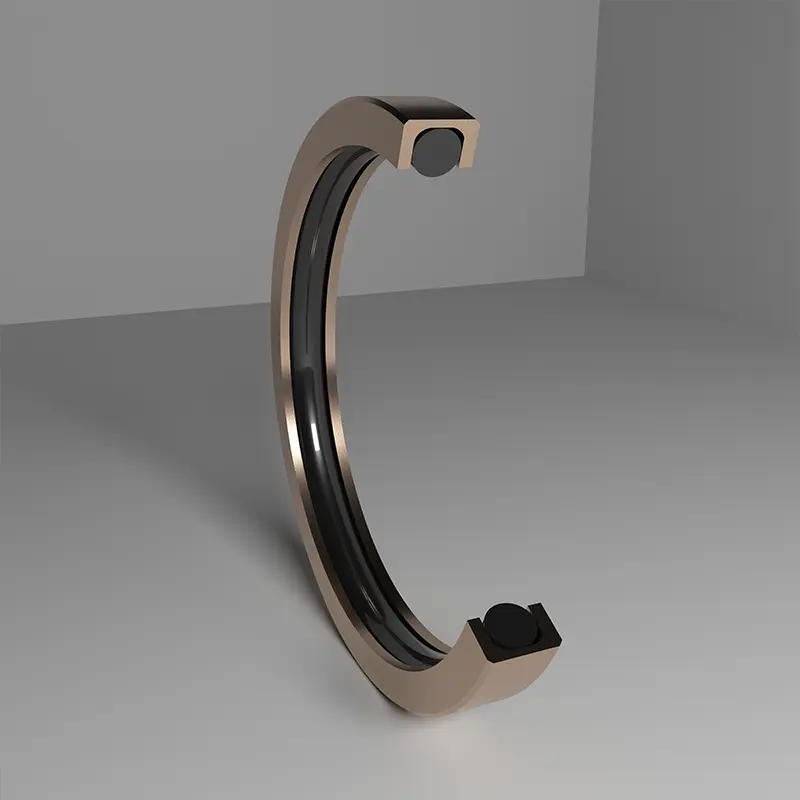

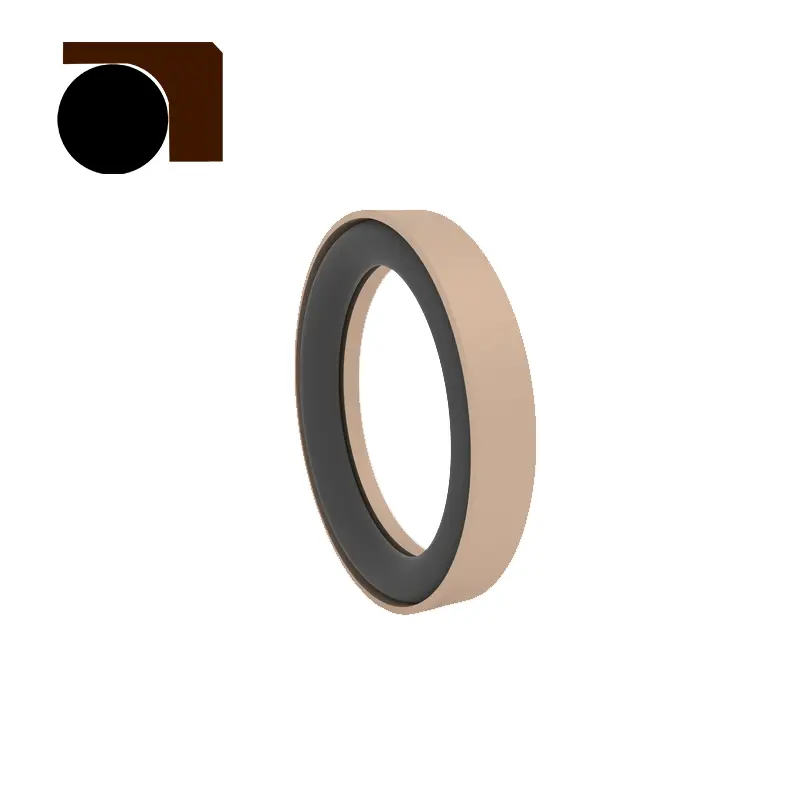

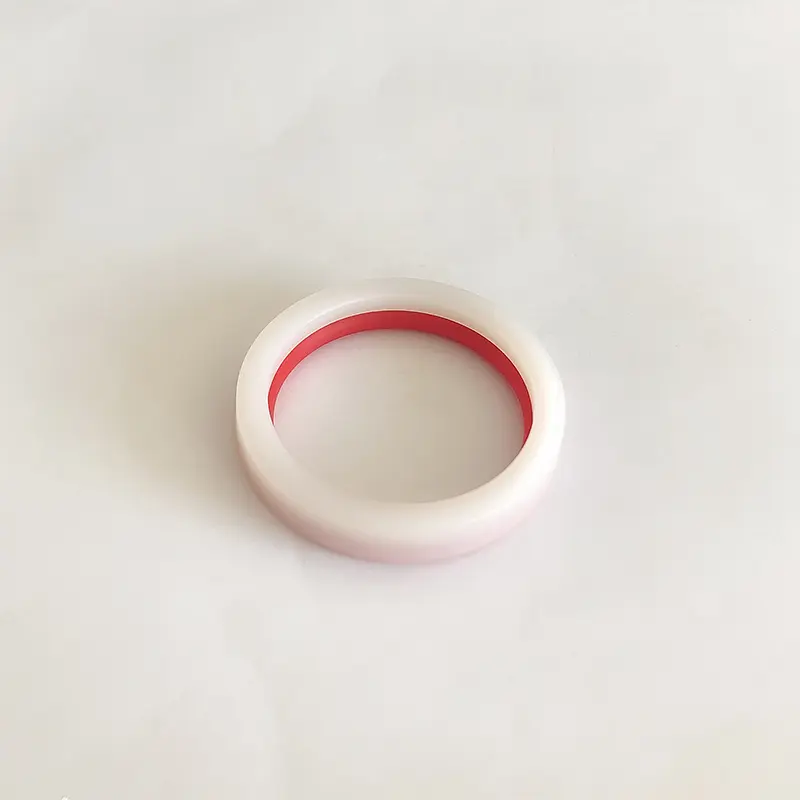

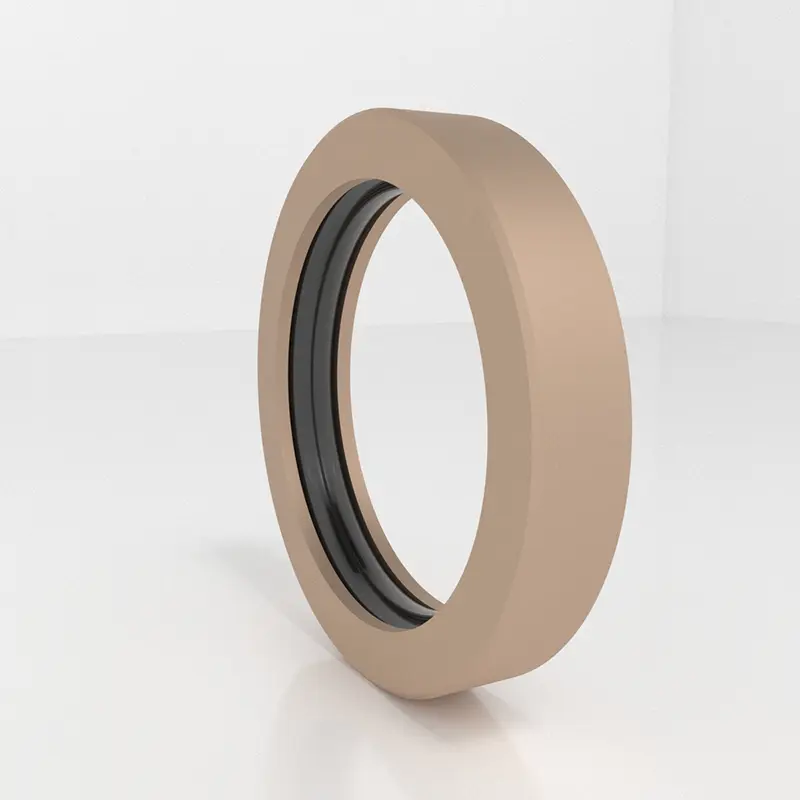

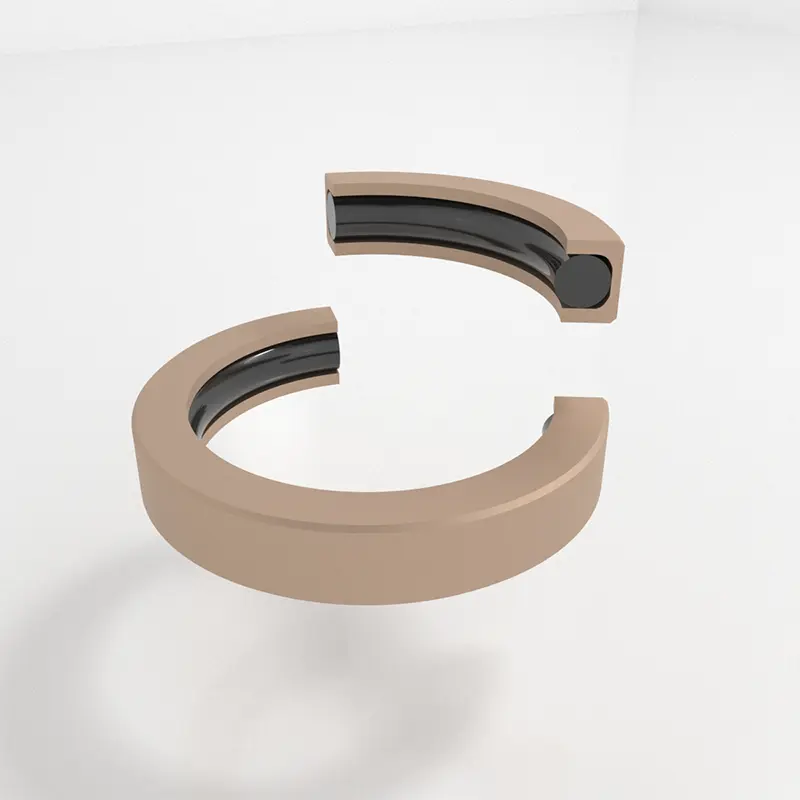

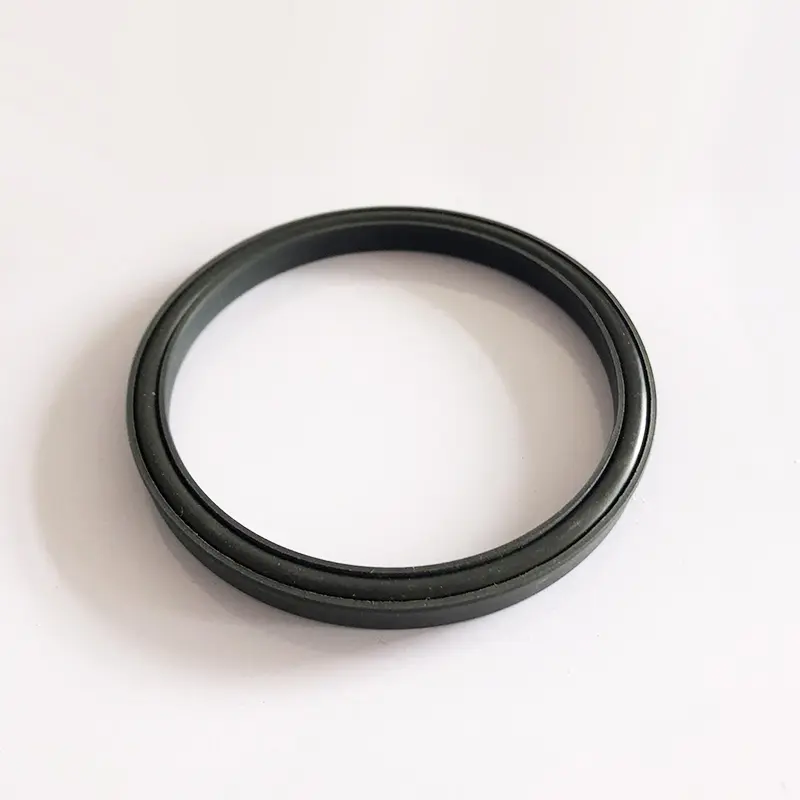

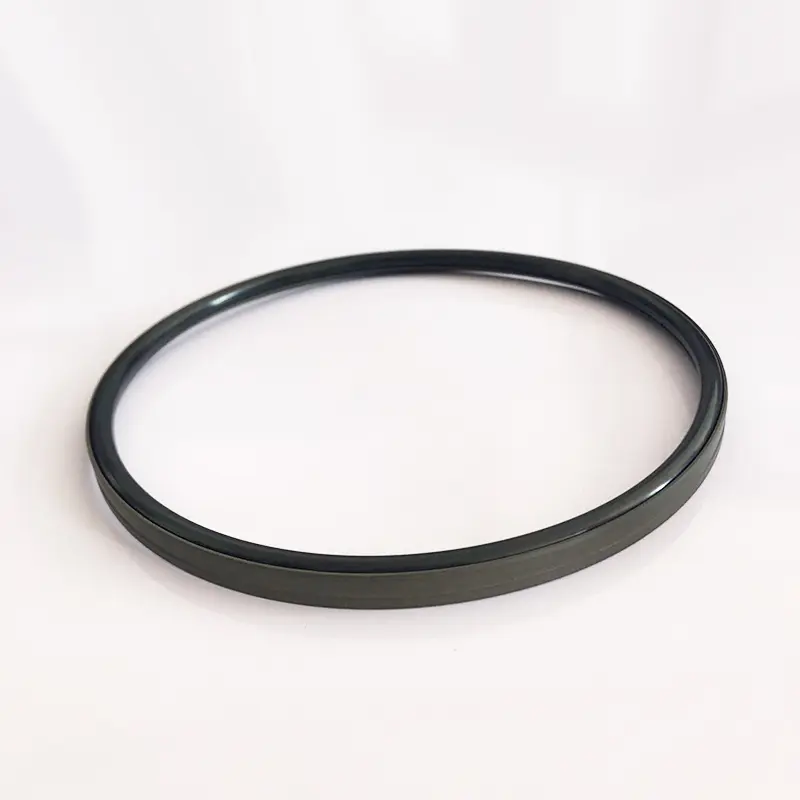

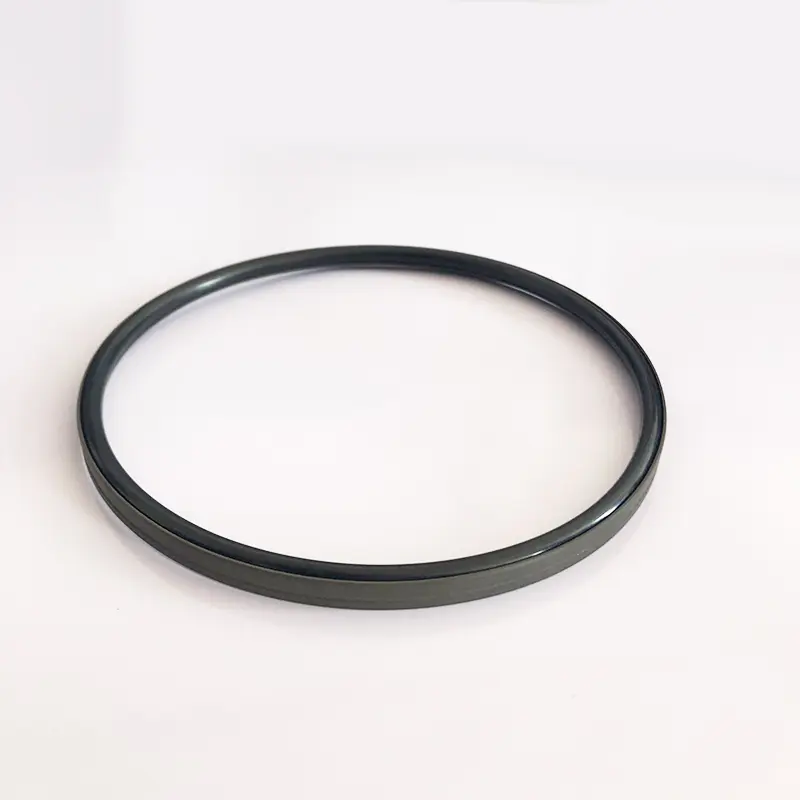

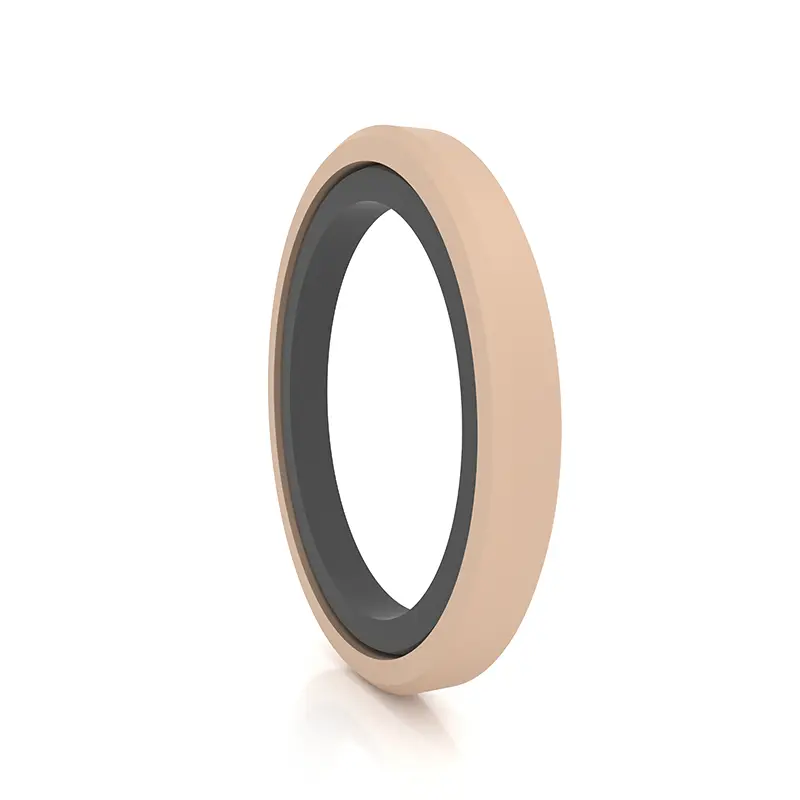

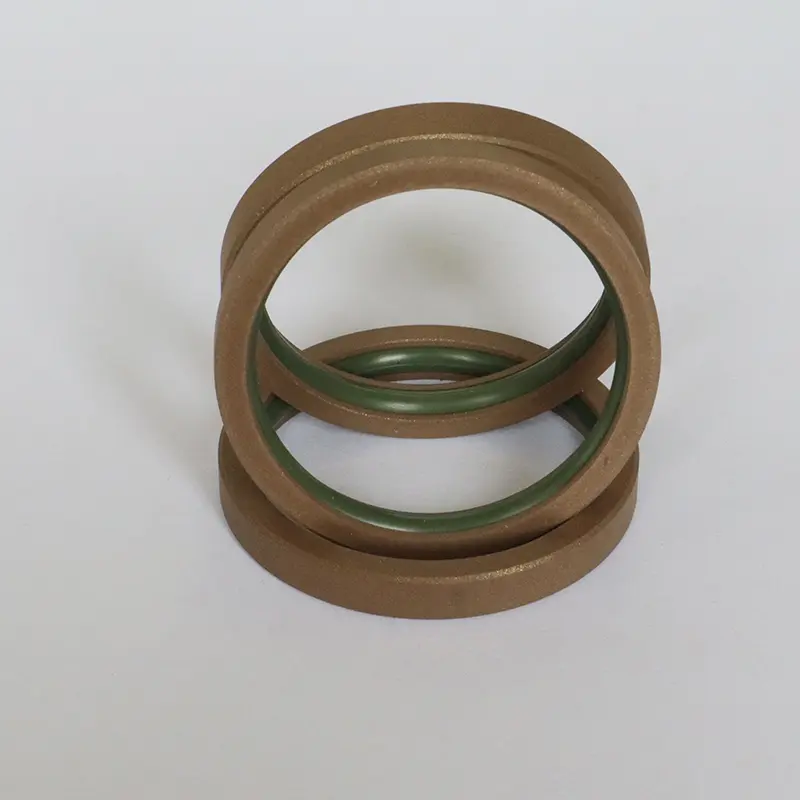

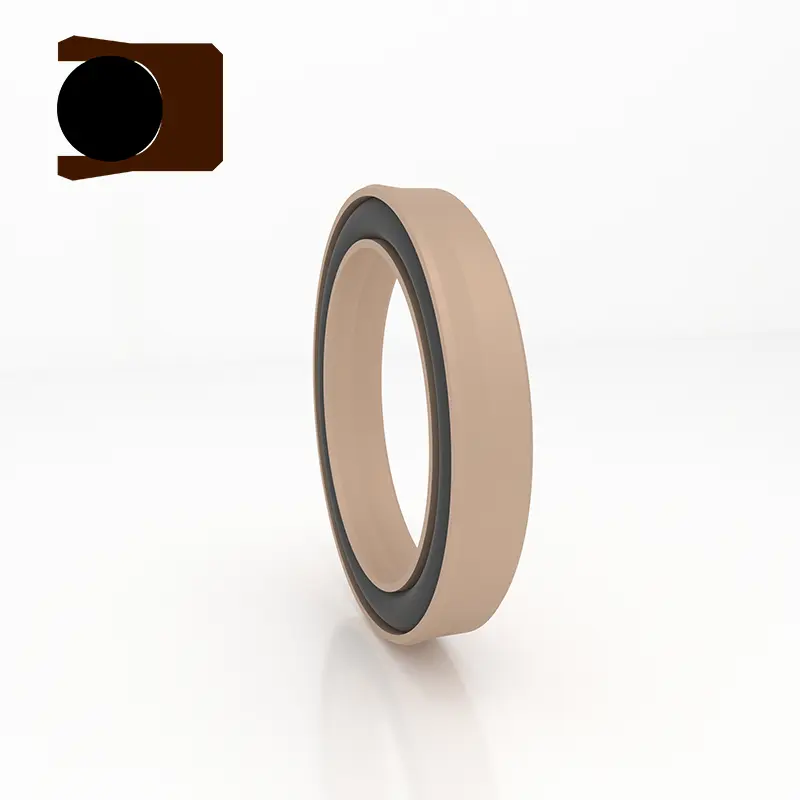

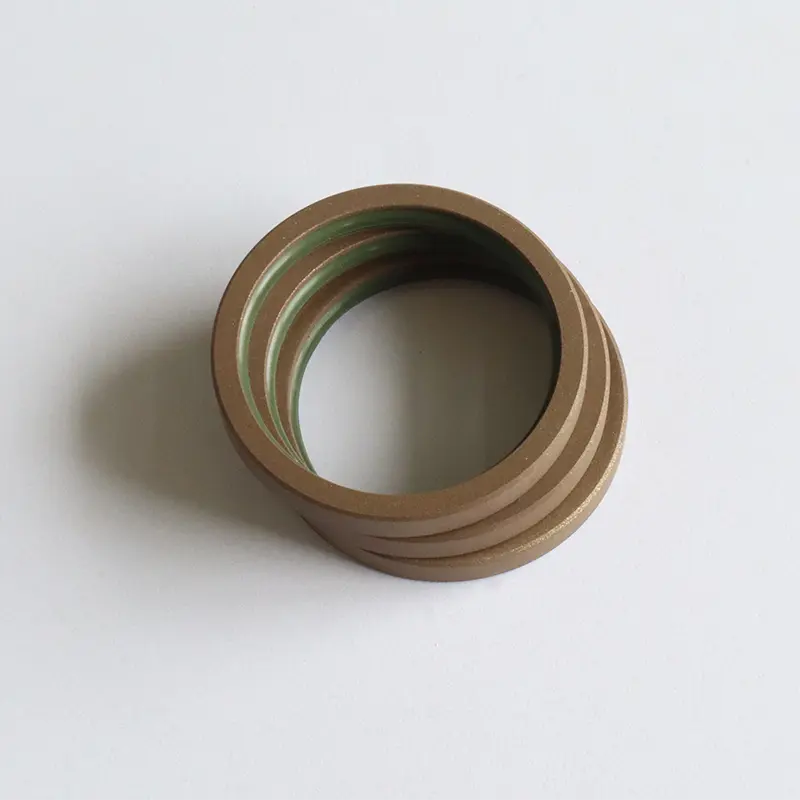

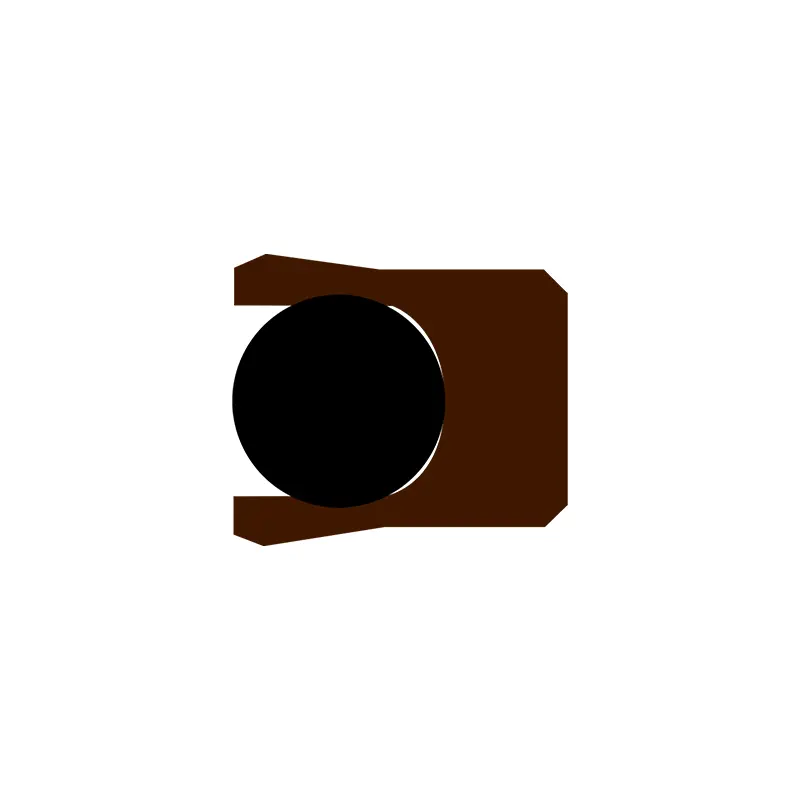

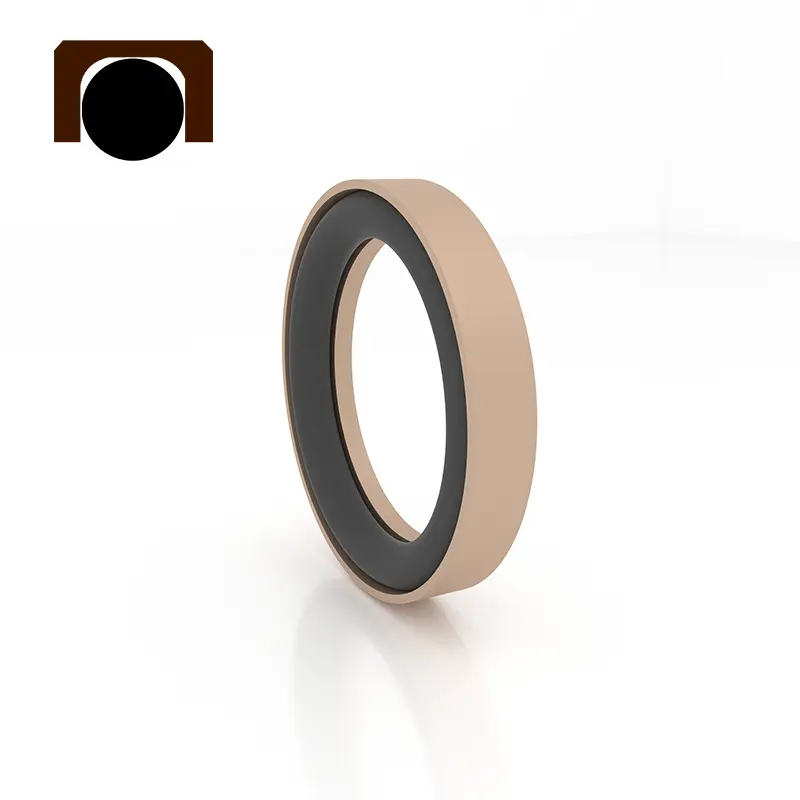

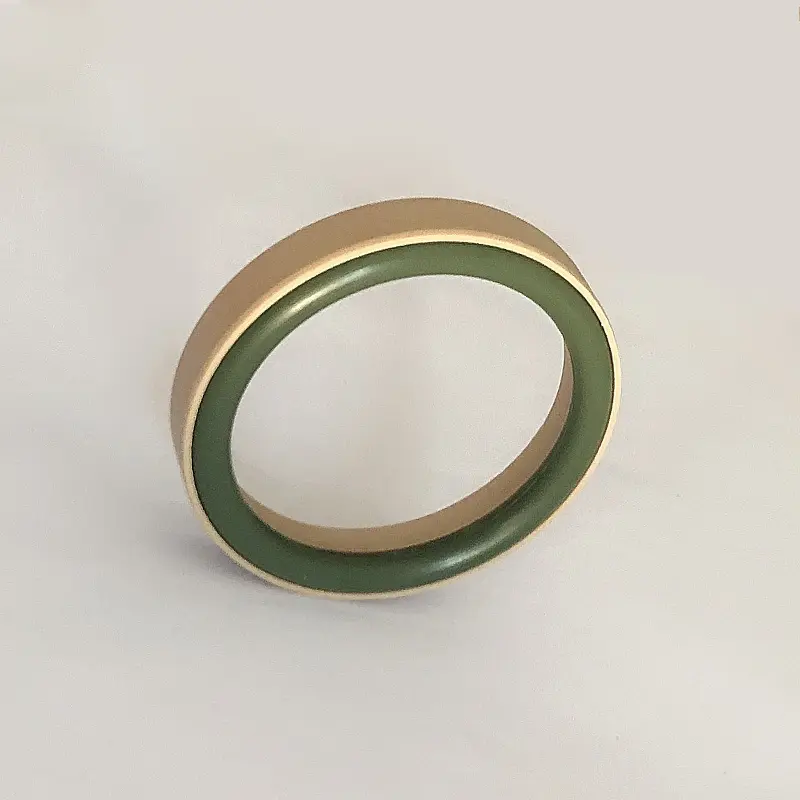

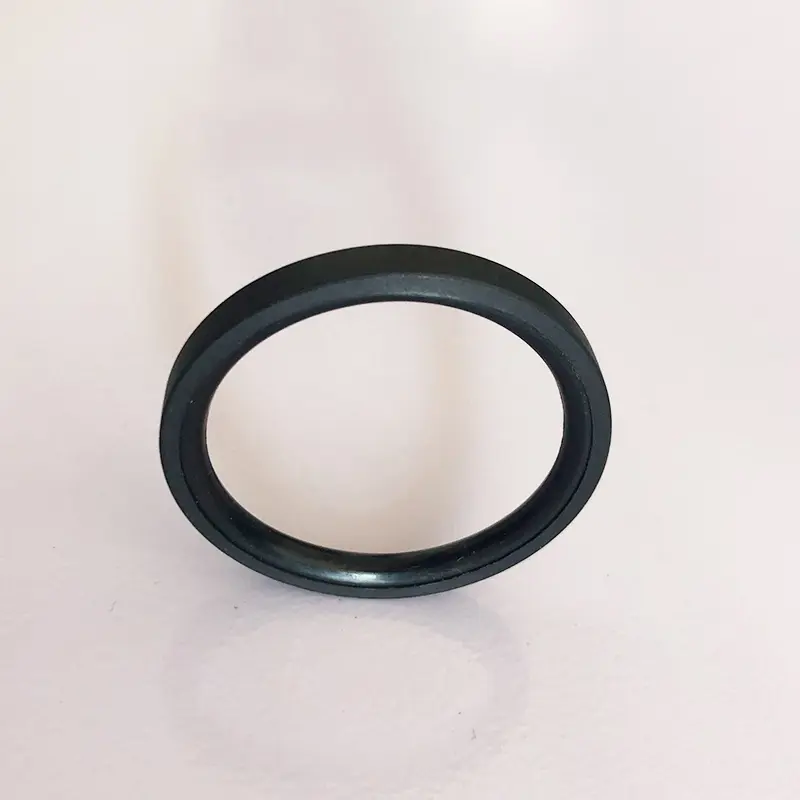

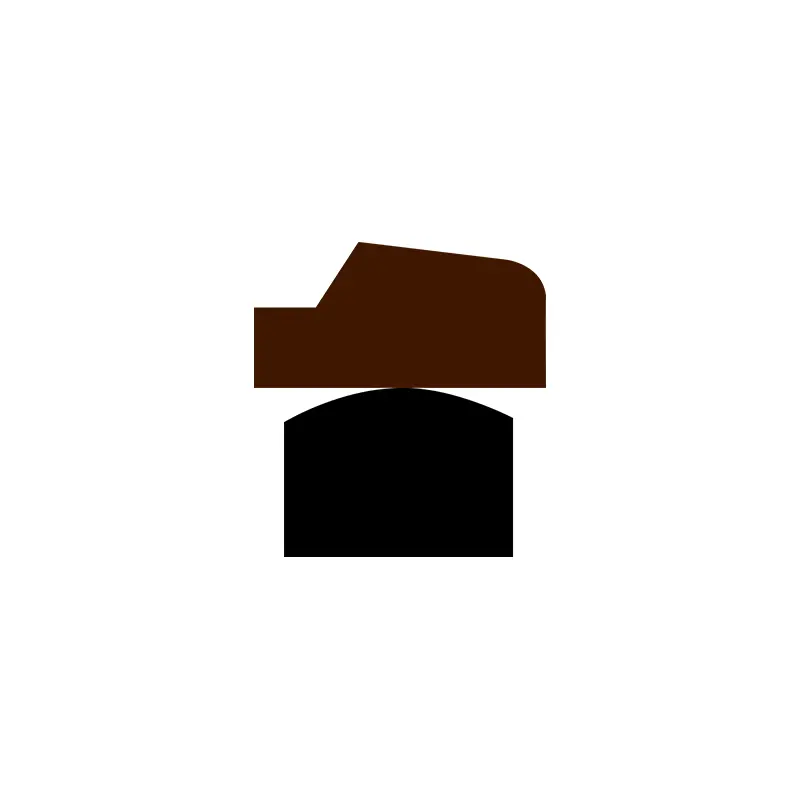

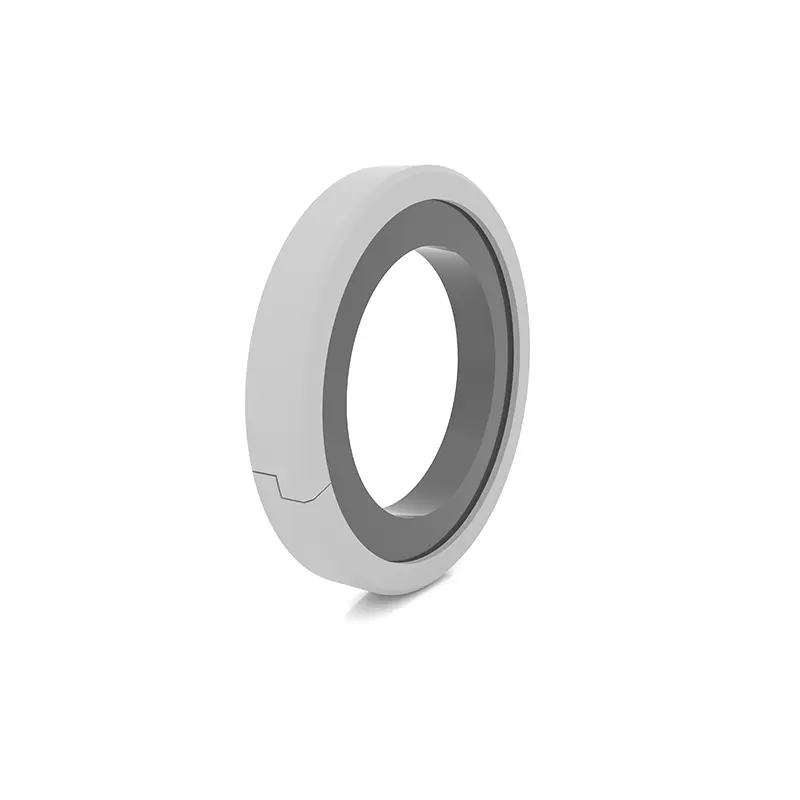

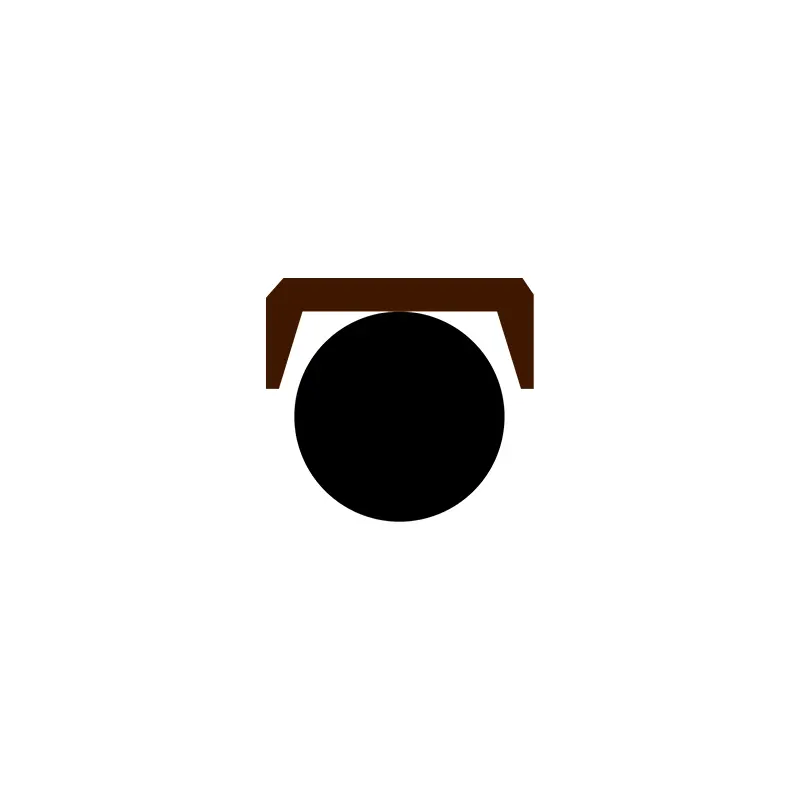

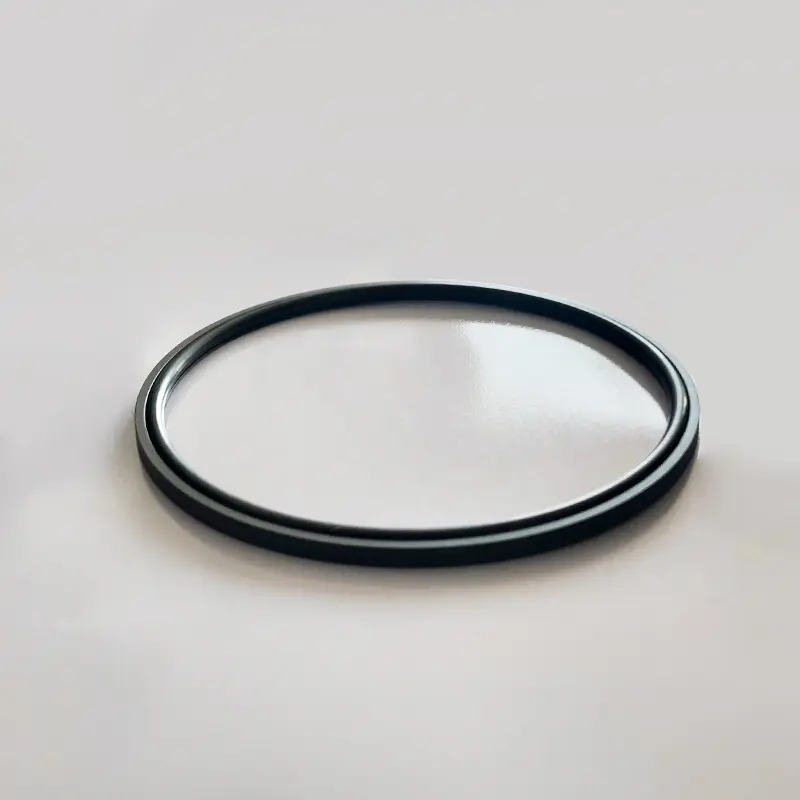

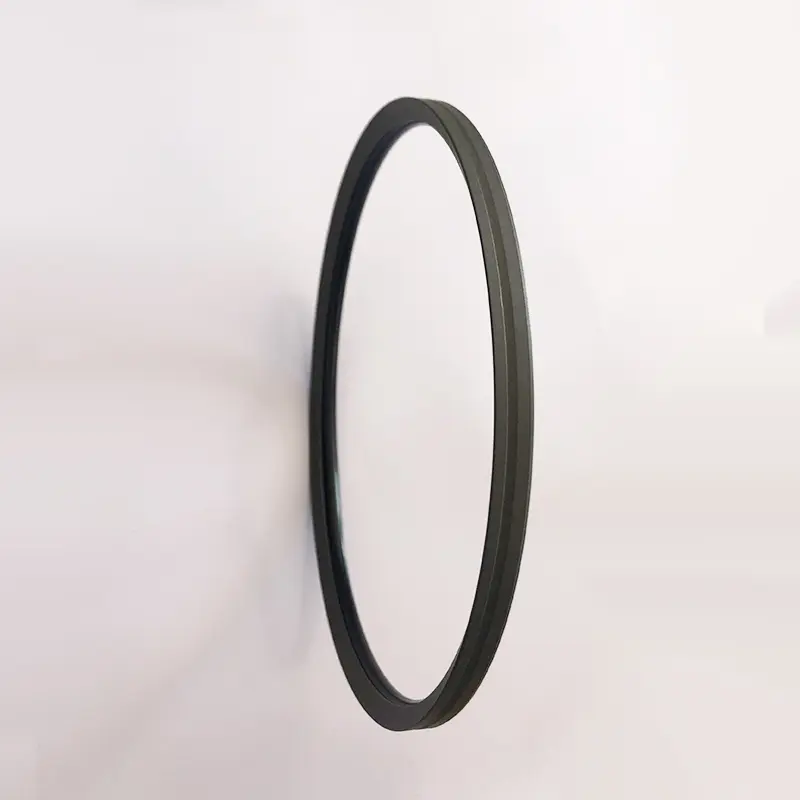

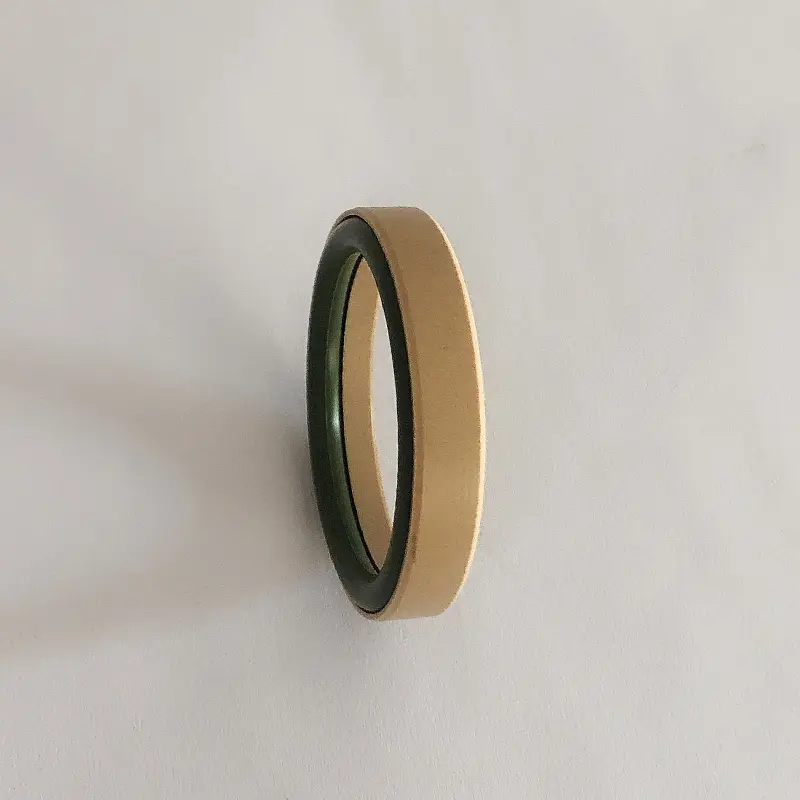

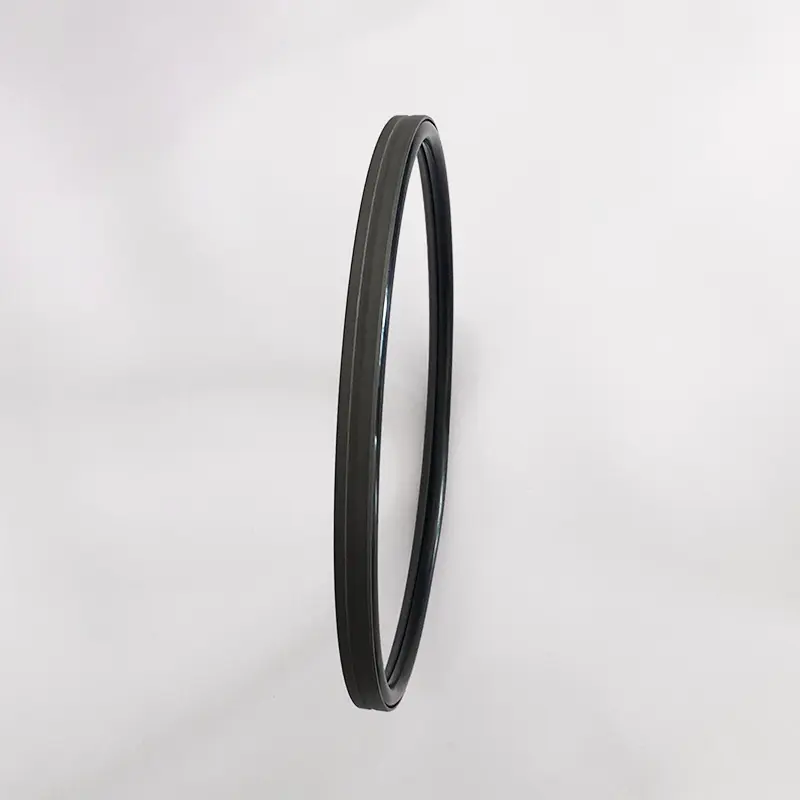

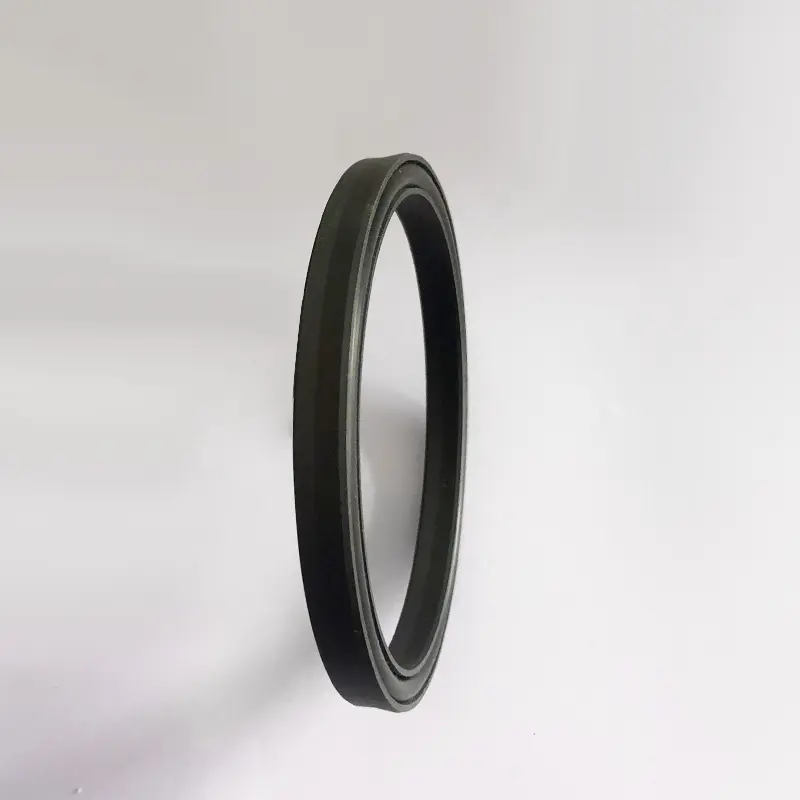

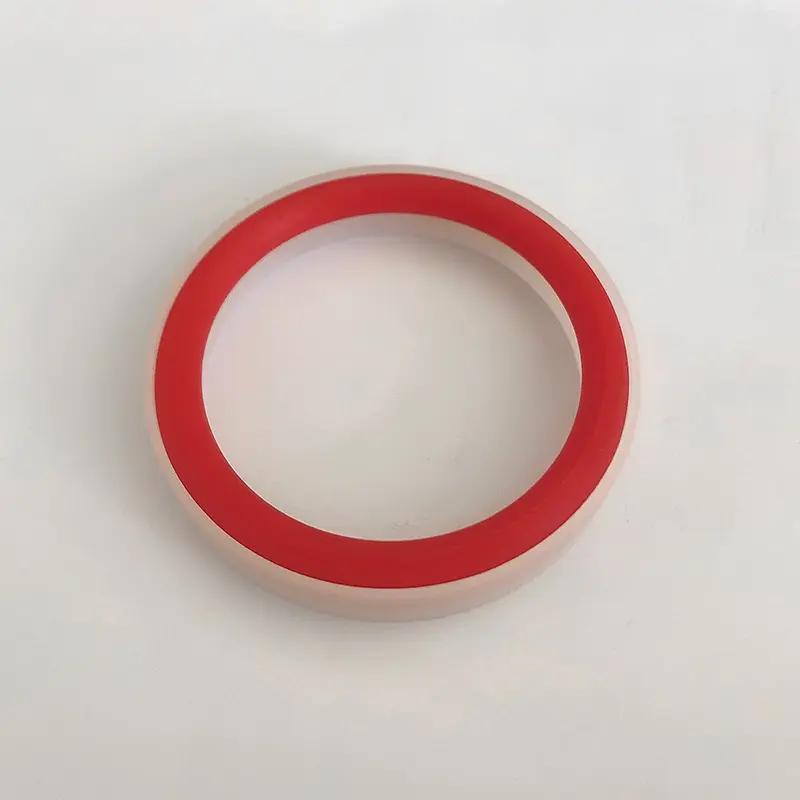

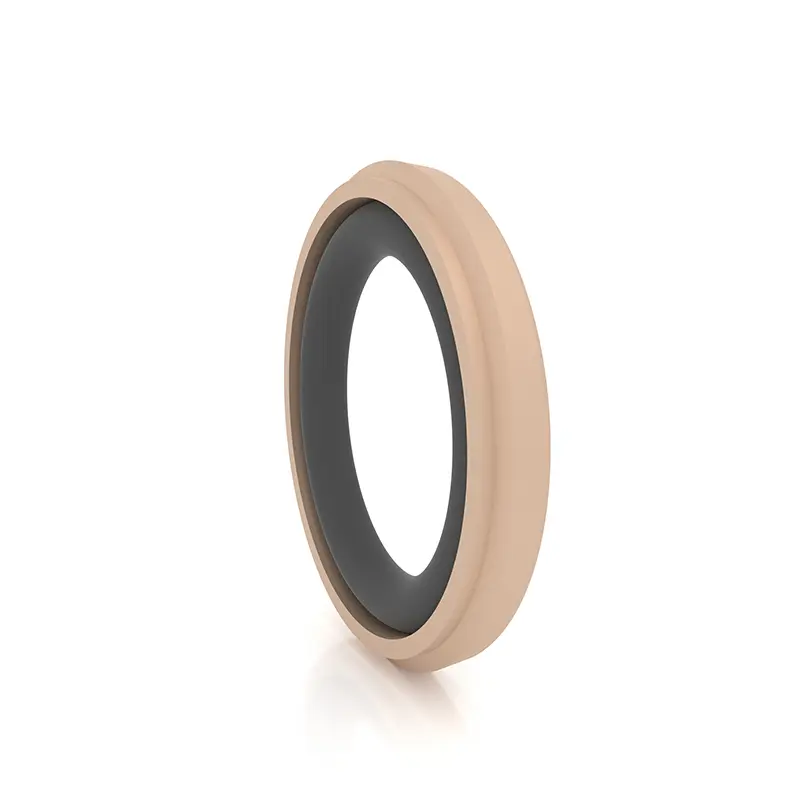

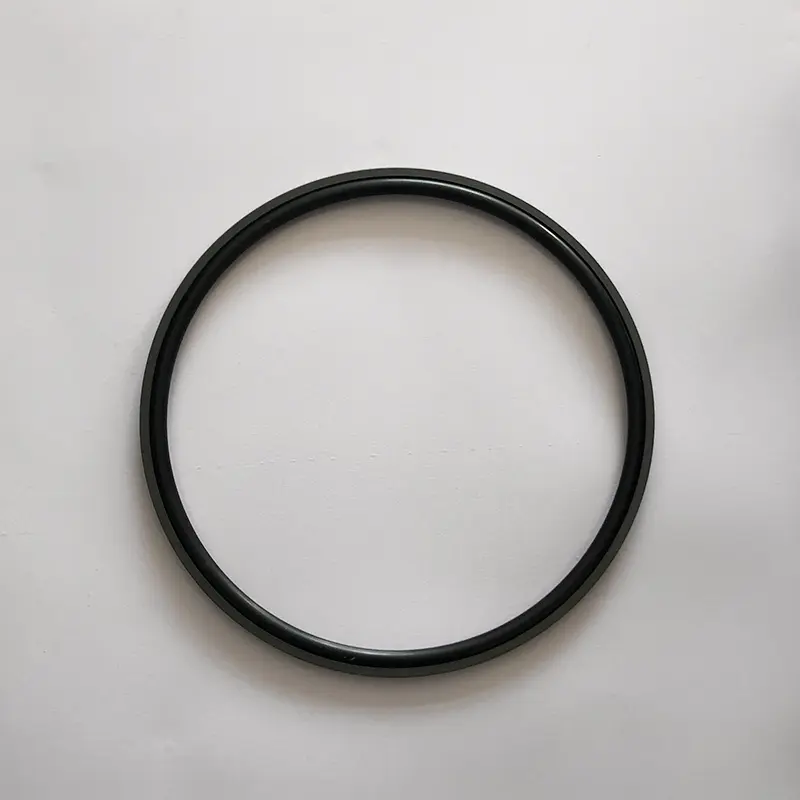

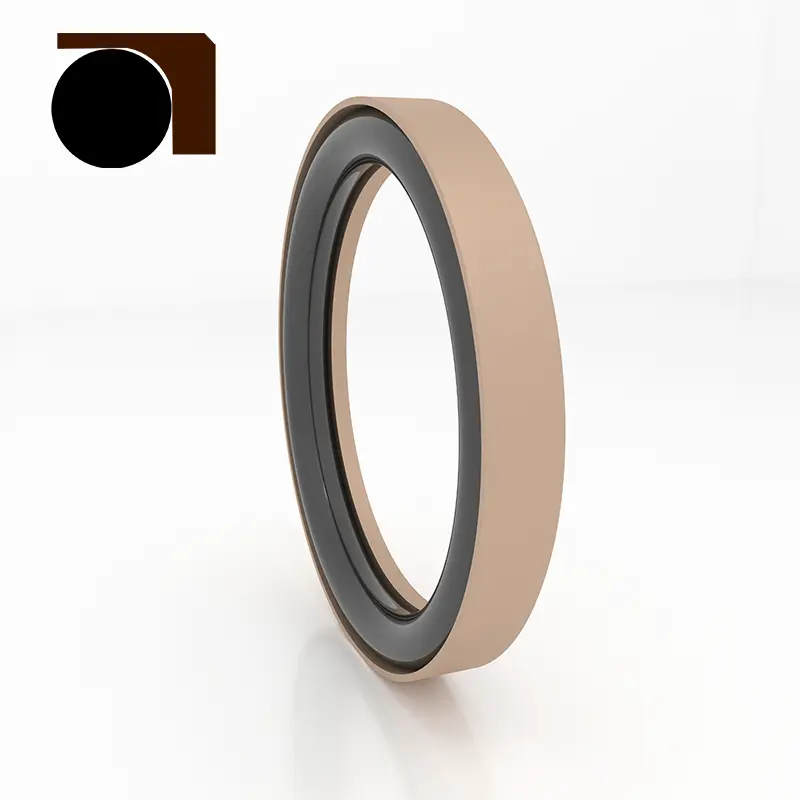

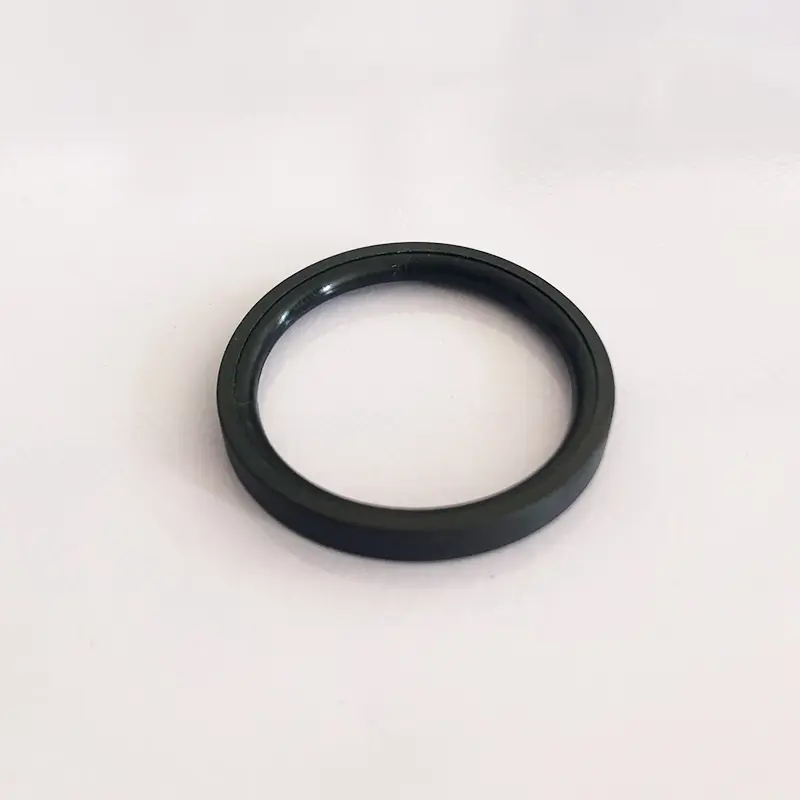

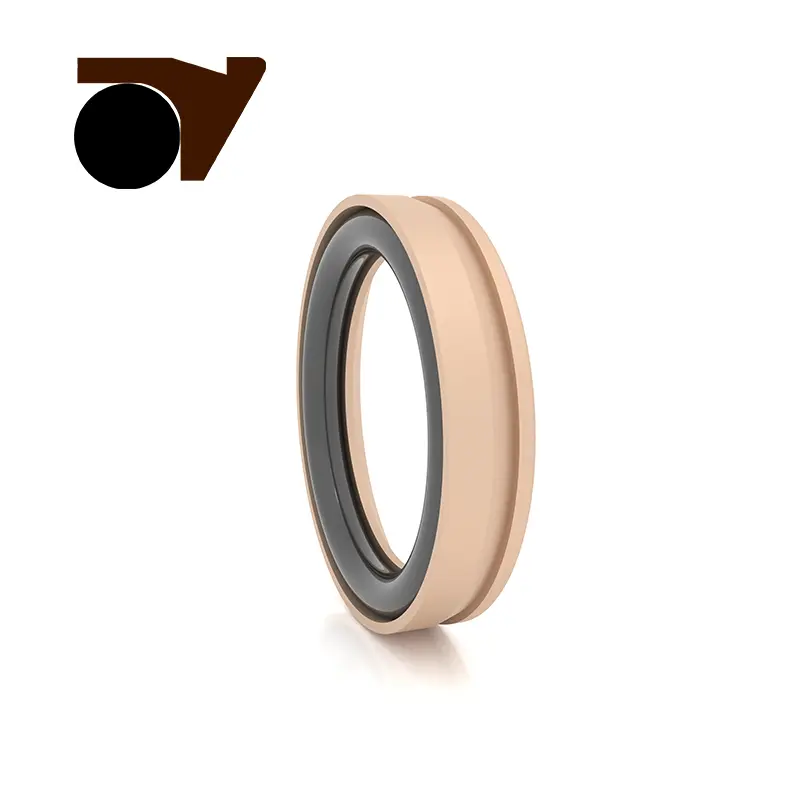

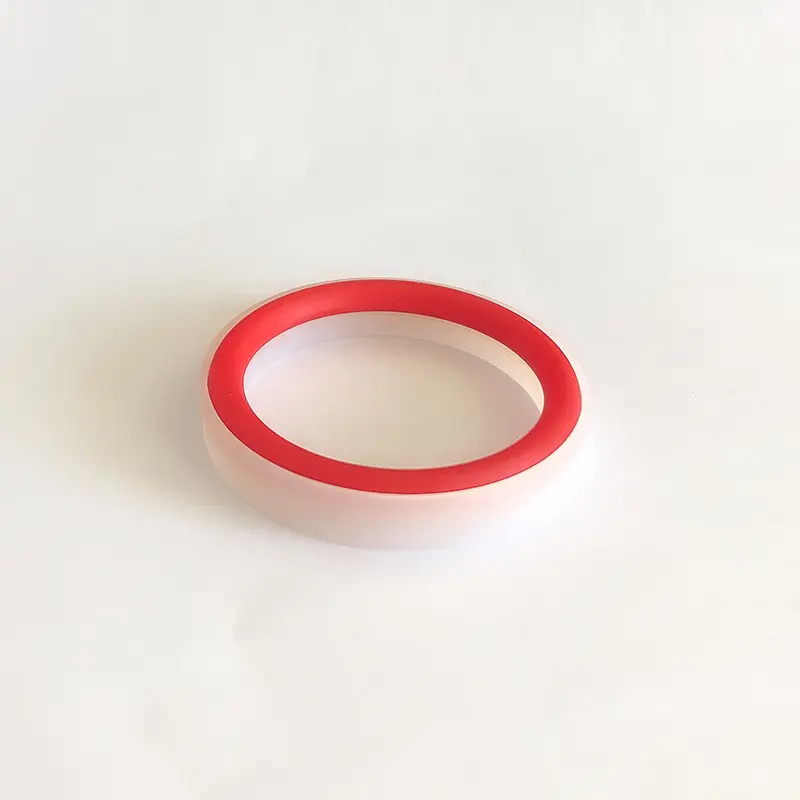

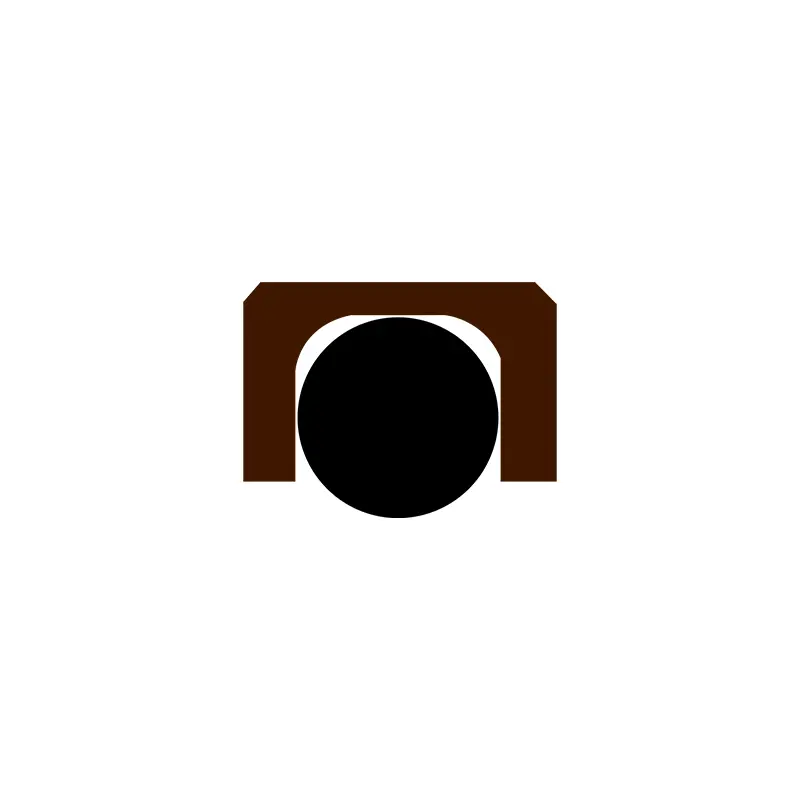

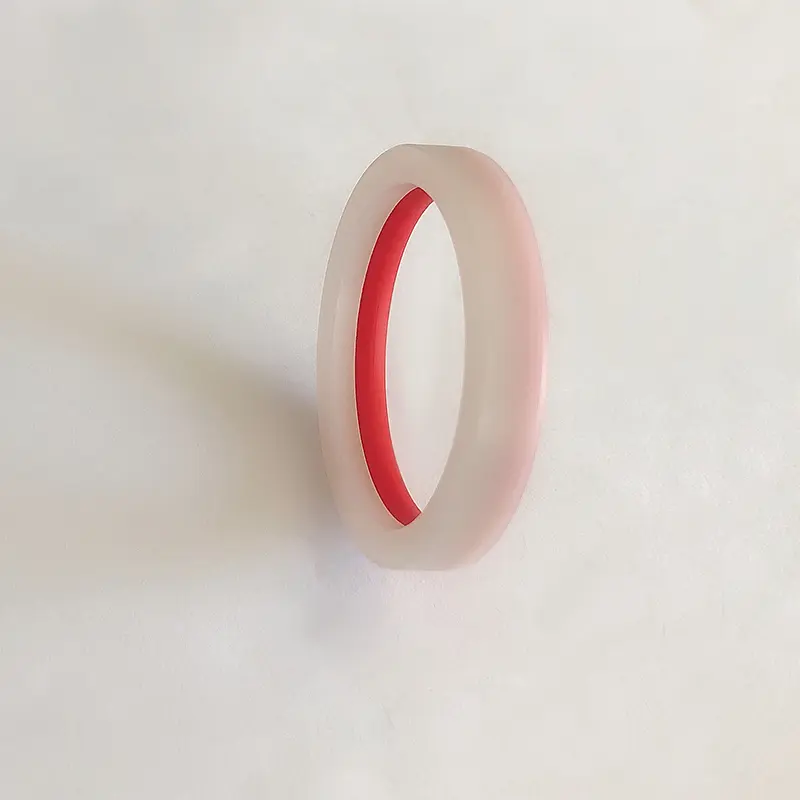

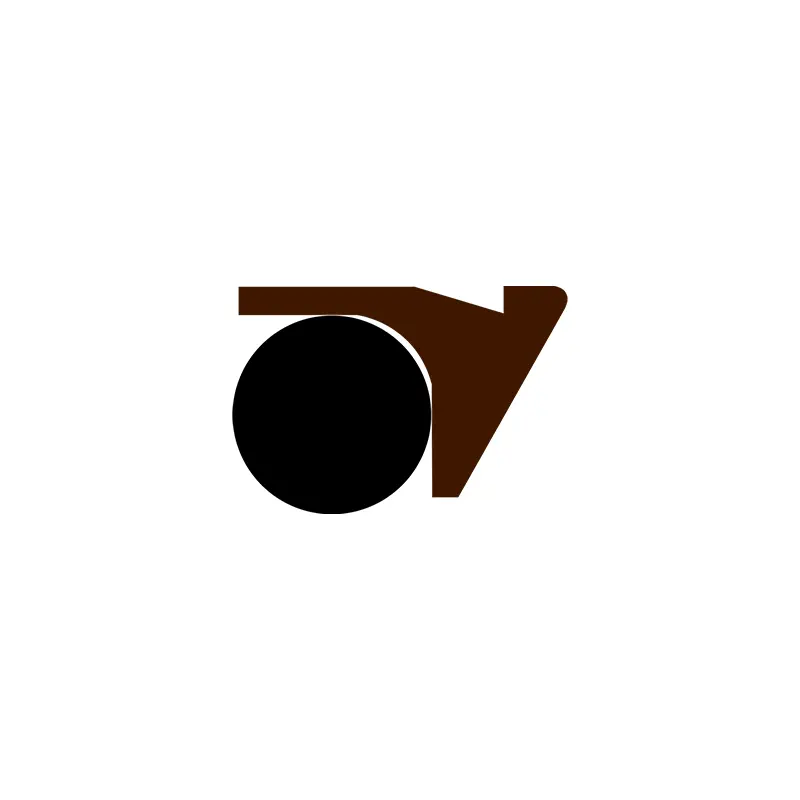

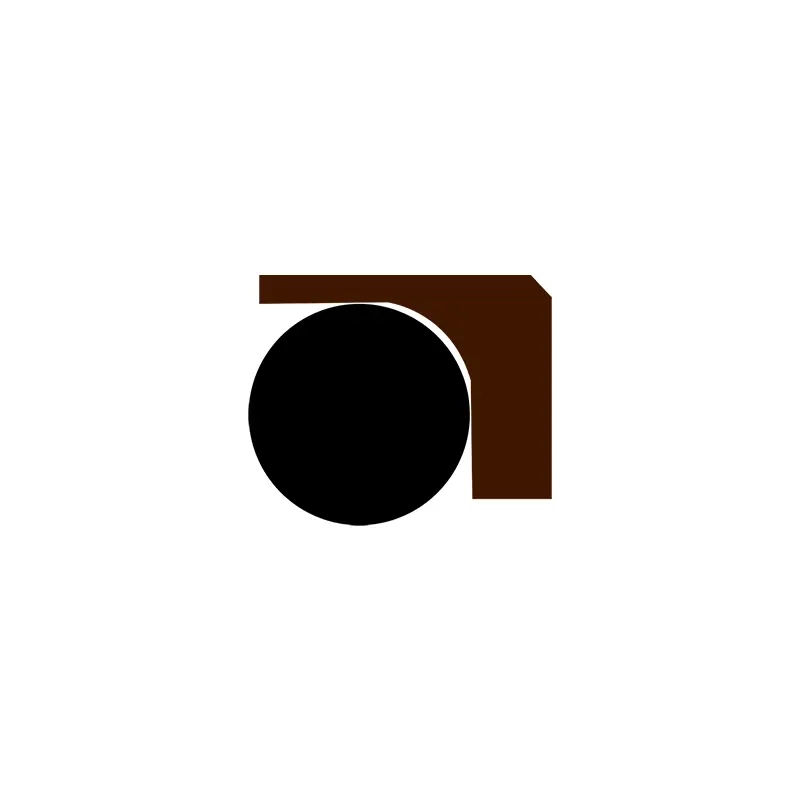

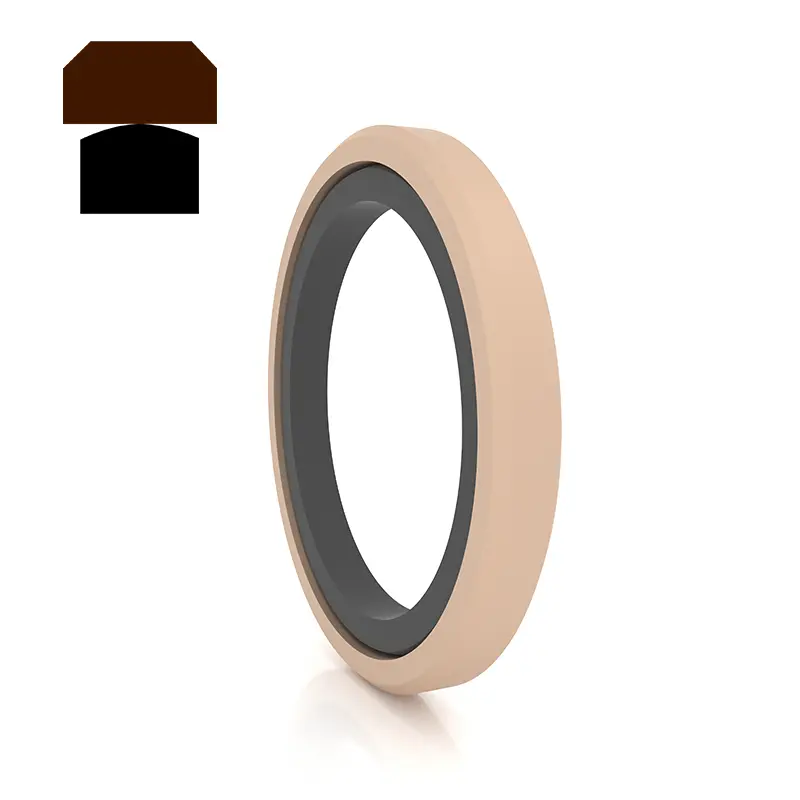

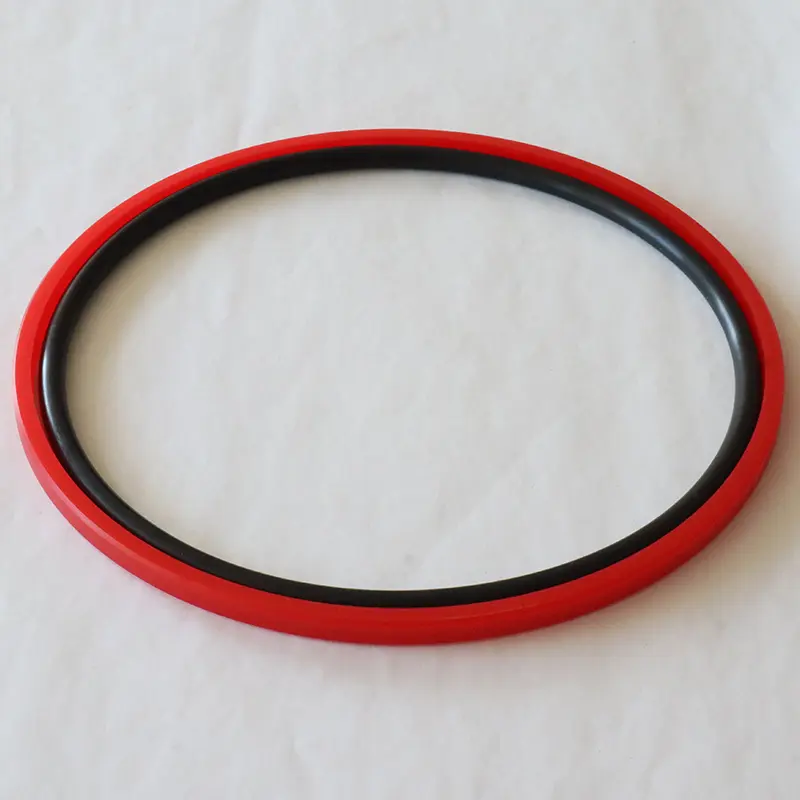

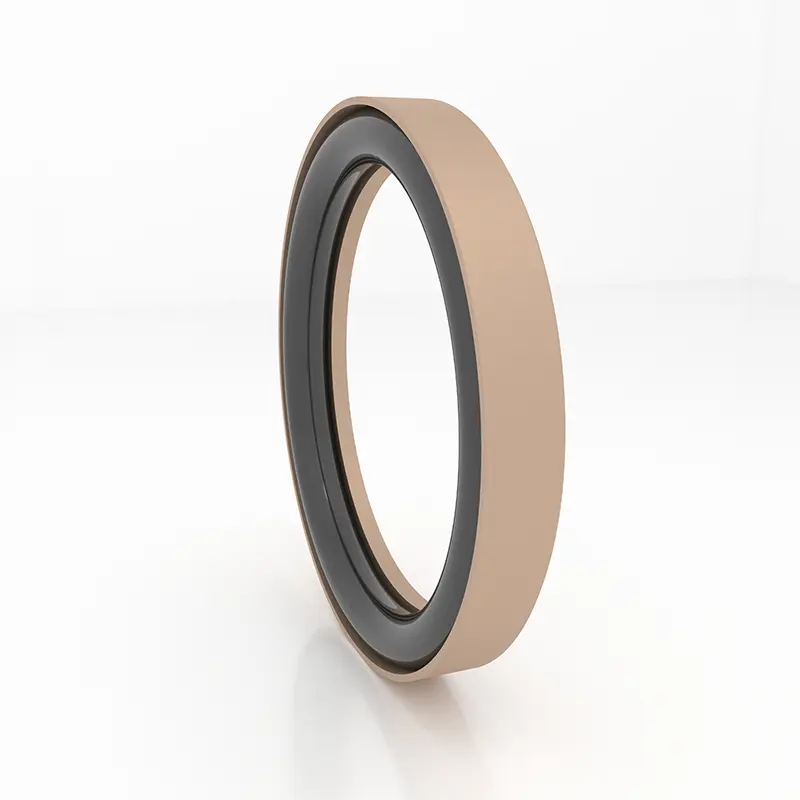

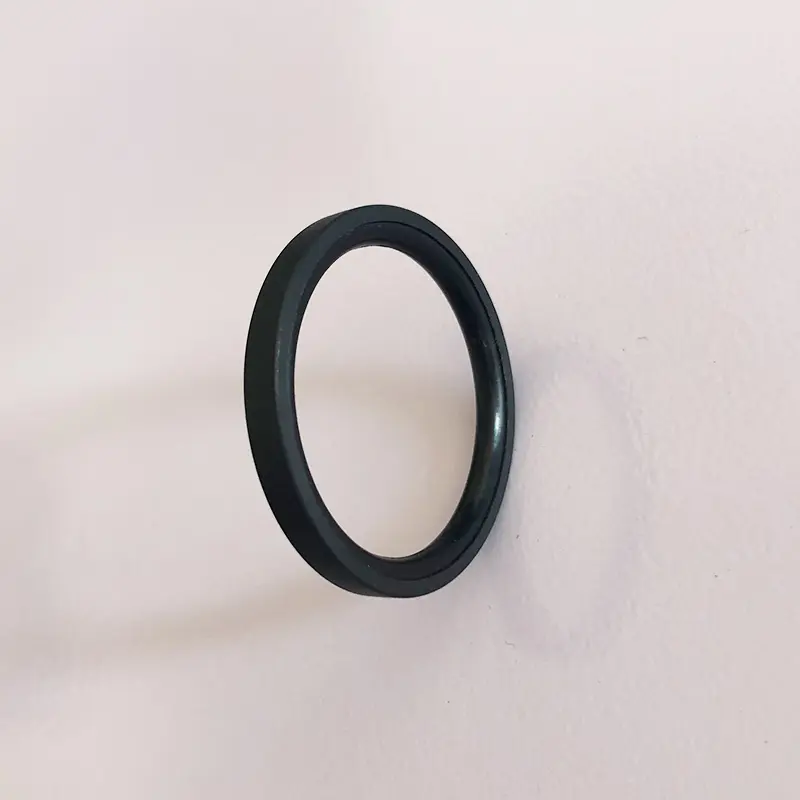

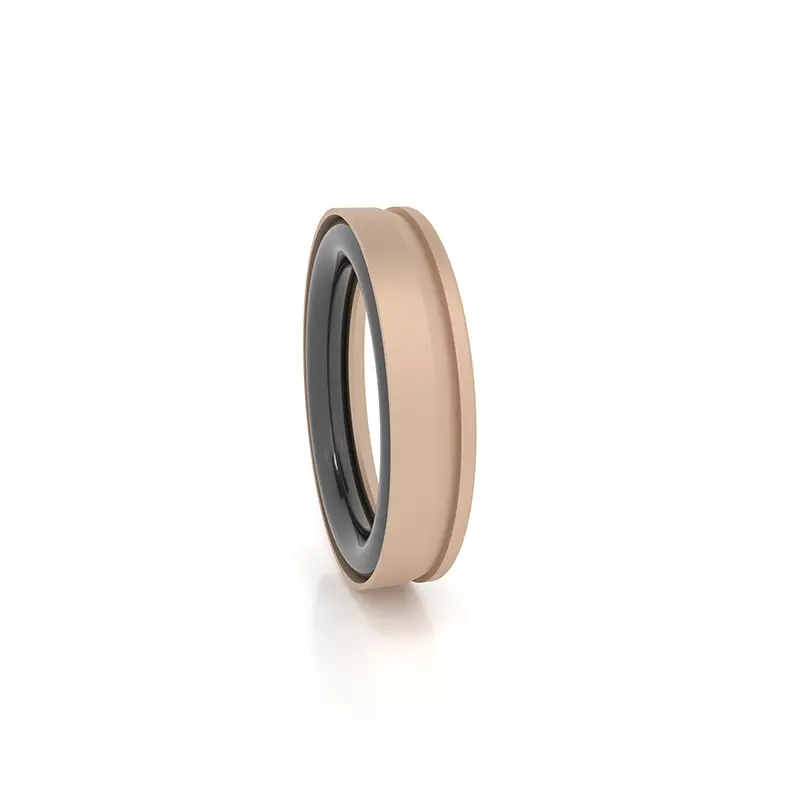

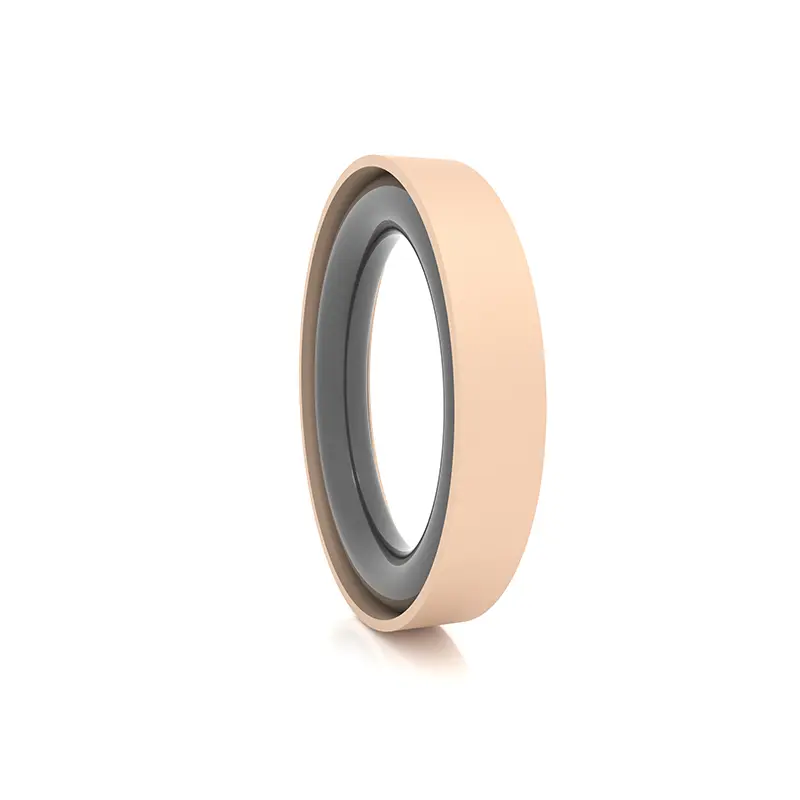

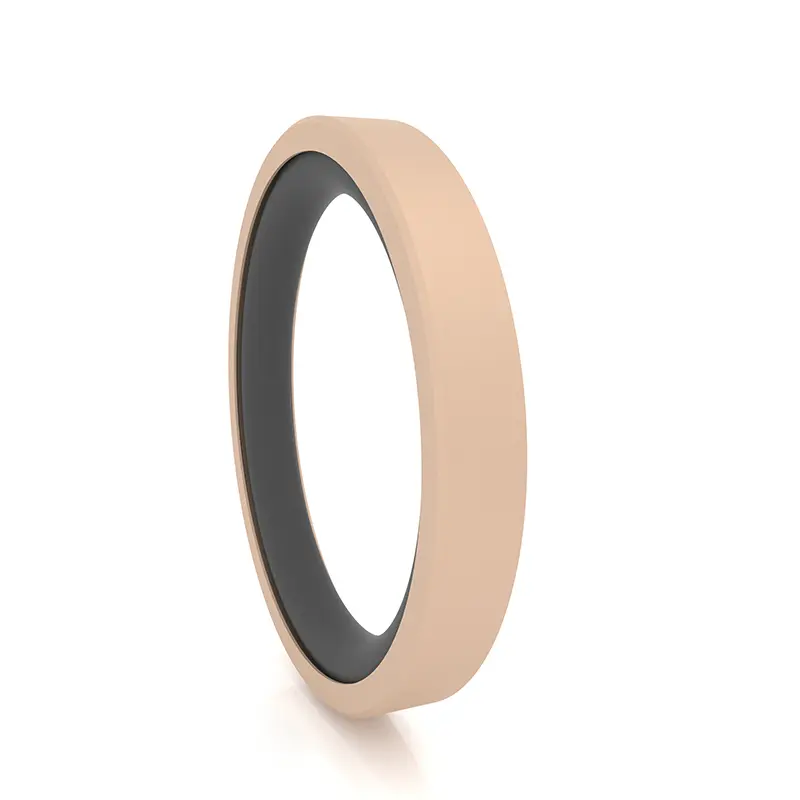

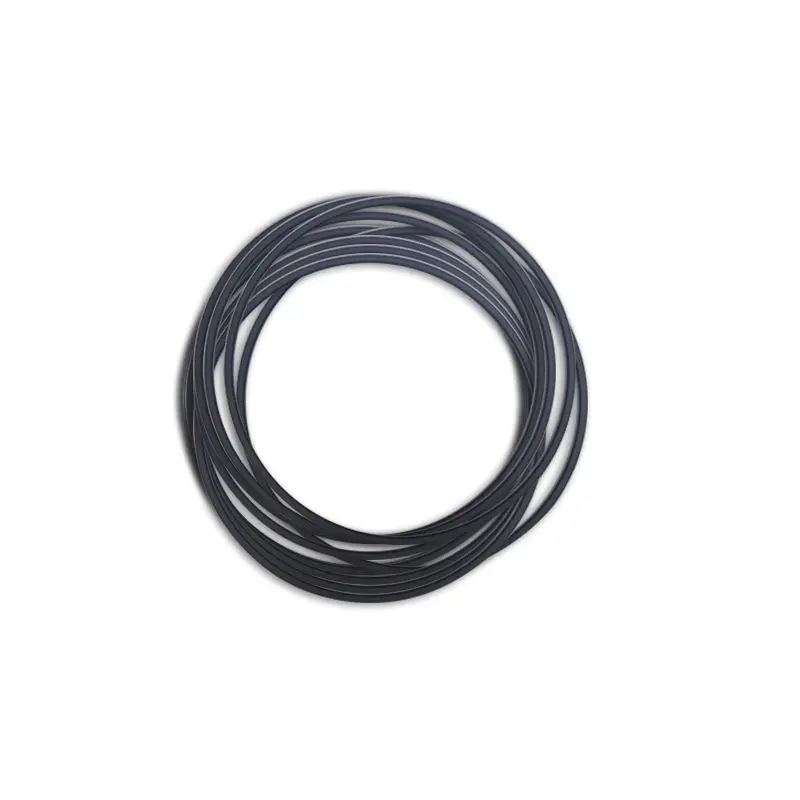

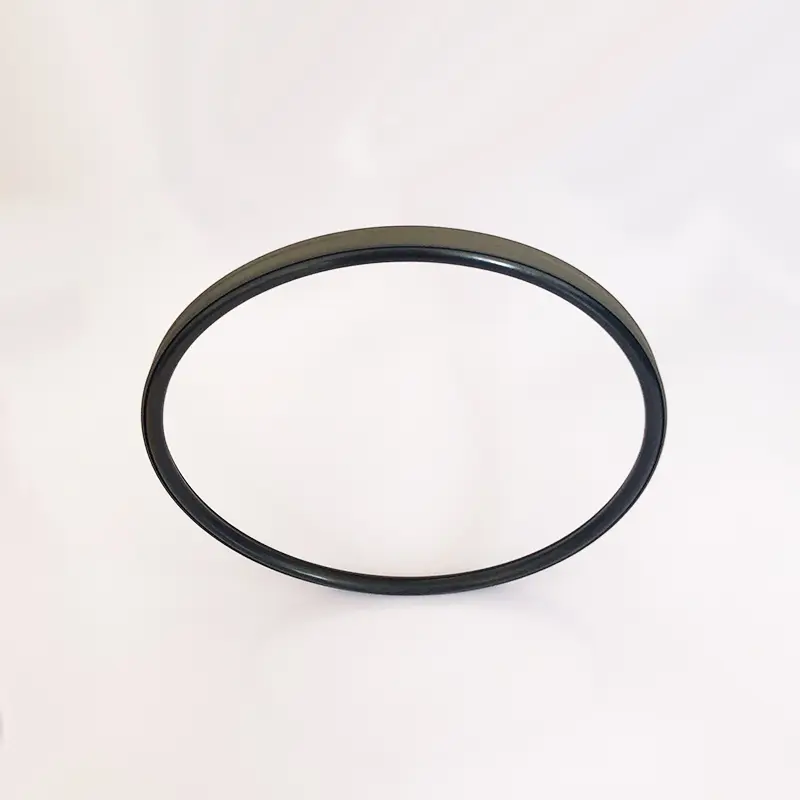

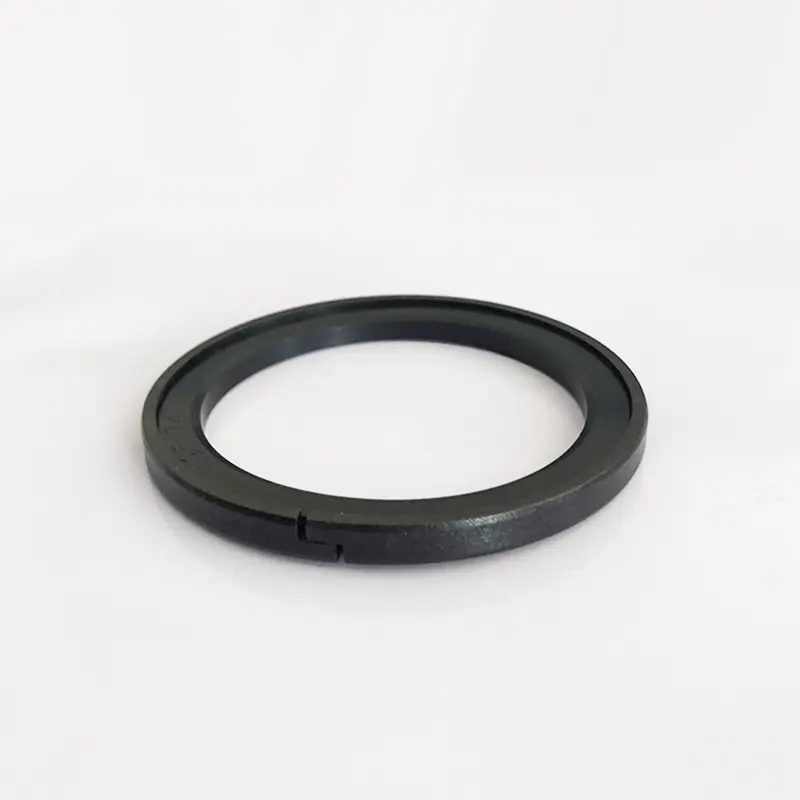

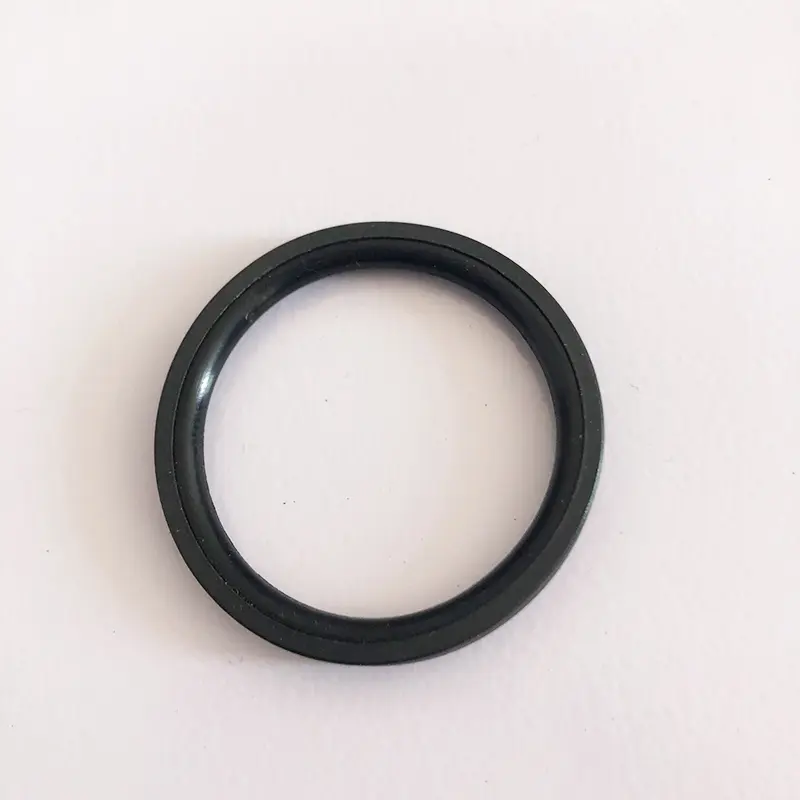

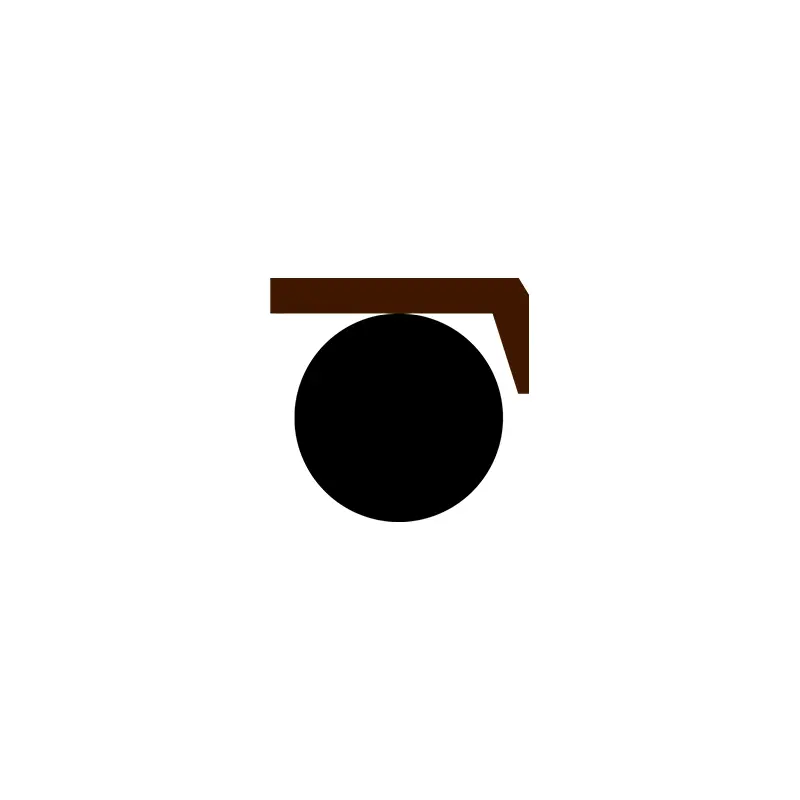

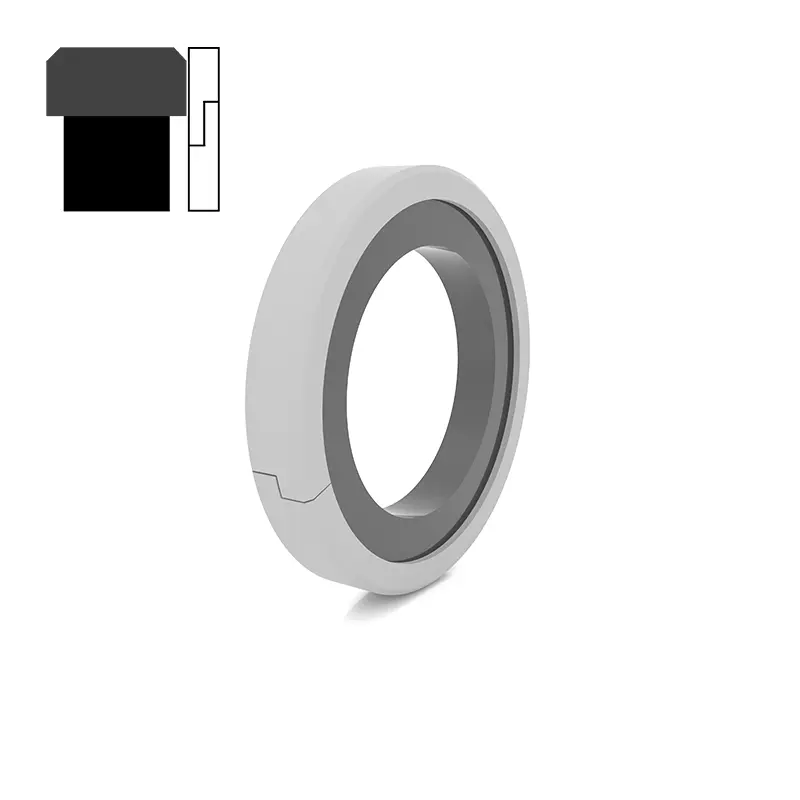

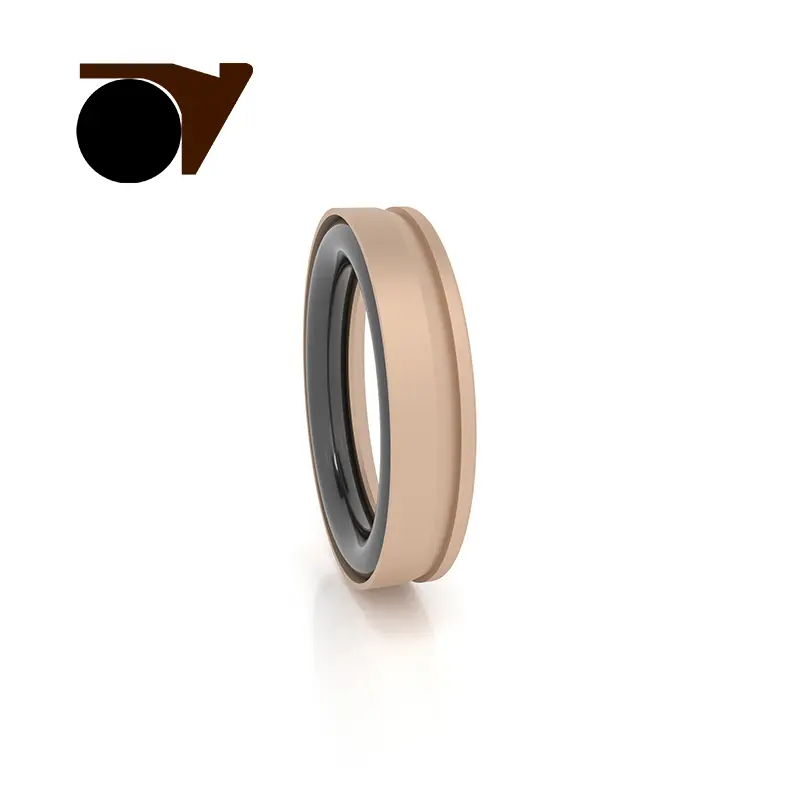

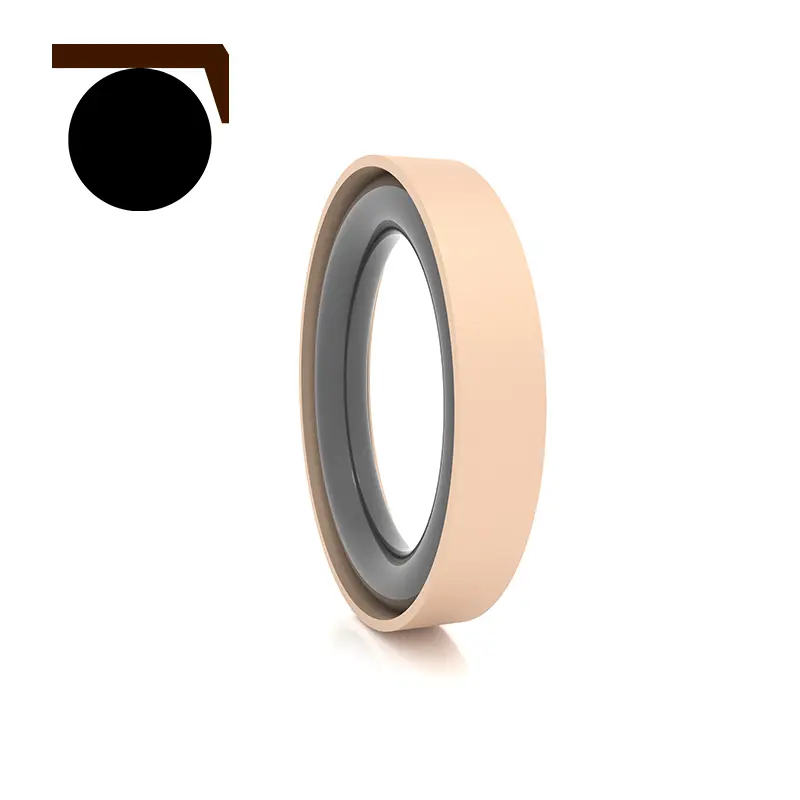

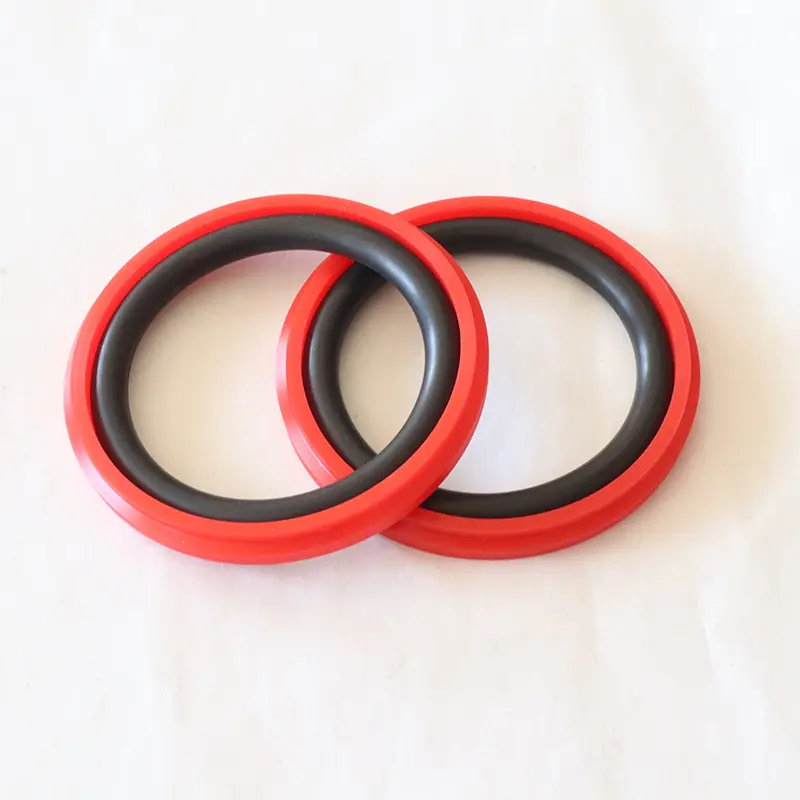

Vysokotlakové tesnenia pre otvory piestov sú vynikajúce, pozostávajúce z PTFE alebo špeciálneho kompozitného materiálu špeciálne tesniace krúžky a vysoko elastické gumové krúžky v tvare O. Podľa zodpovedajúcich O-krúžkov sú rozdelené do série RC58-RC64 (prispôsobené GB1235), ktoré sa používajú špeciálne na jednosmerné tesnenie hydraulického recipročného pohybu.
Materiál PTFE má silnú chemickú stabilitu, rezistenciu na kyselinu a alkali koróziu a prispôsobuje sa komplexnému chemickému prostrediu. Tesnenie a gumový krúžok spolupracujú na dosiahnutí vynikajúcich tesniacich účinkov.
V morskom inžinierstve môžu vysokotlakové tesnenia pre otvory piestov poskytnúť kľúčovú ochranu hydraulického systému hlbokomorských detektorov. Tlak na vodu s hlbokomorským morom je vysoký a morská voda je vysoko korozívna. Výhoda materiálu je jedným z predpokladov pre produkt na zabezpečenie vysokého odolnosti proti tlaku a odolnosti proti korózii.
Pri ťažkých strojových zariadeniach ťaží veľa z hydraulických teleskopických ramien za žeriav. Stavba je zložitá, teleskopické ramená sa často pohybujú a tlak sa mení. Materiál PTFE je odolný voči opotrebeniu v kombinácii s tenkým konštrukciou pier, kompenzáciou v reálnom čase, pri opotrebení, tesnom tesnení a znížení rizík zlyhania.
V oblasti nových energetických vozidiel sú kritické aj vysokotlakové tesnenia pre otvory piestov. V hydraulických komponentoch EPS je materiál stabilný a môže sa presne utesniť v tvár erózii hydraulického oleja a zmien teploty; V brzdovom systéme pre vysokotlakový náraz a koróziu brzdovej kvapaliny špeciálna štruktúra a optimalizovaný tesniaci krúžok na hrúbku striktne zabraňujú úniku a bezpečnosti.
Vysokotlakové tesnenia pre otvory piestov, ktoré vyrábame, majú niektoré modely s tenkou konštrukciou pier s dobrou kompenzáciou a vynikajúcim tesnením. Sú dobre optimalizované pre tlak vody a médium s nízkou viskozitou. Špeciálna štruktúra je odolná voči vysokému tlaku a má vynikajúcu kvalitu materiálu. Je to najlepšia voľba na otvorenie efektívneho tesnenia.
Vlastnosti produktu:
1. Nízke trenie, malý počiatočný odpor, hladký pohyb, rovnaké dynamické a statické trenie, žiadne plazivé;
2. Dlhá životnosť, môže sa použiť na mazacie tesnenia bez oleja;
3. Môže sa použiť na utesnenie vysokého tlaku, ultra vysokého tlaku, vody a iných médií s nízkou viskozitou;
4. Môže sa použiť na utesnenie vody a iných médií s nízkou viskozitou
Výber materiálu

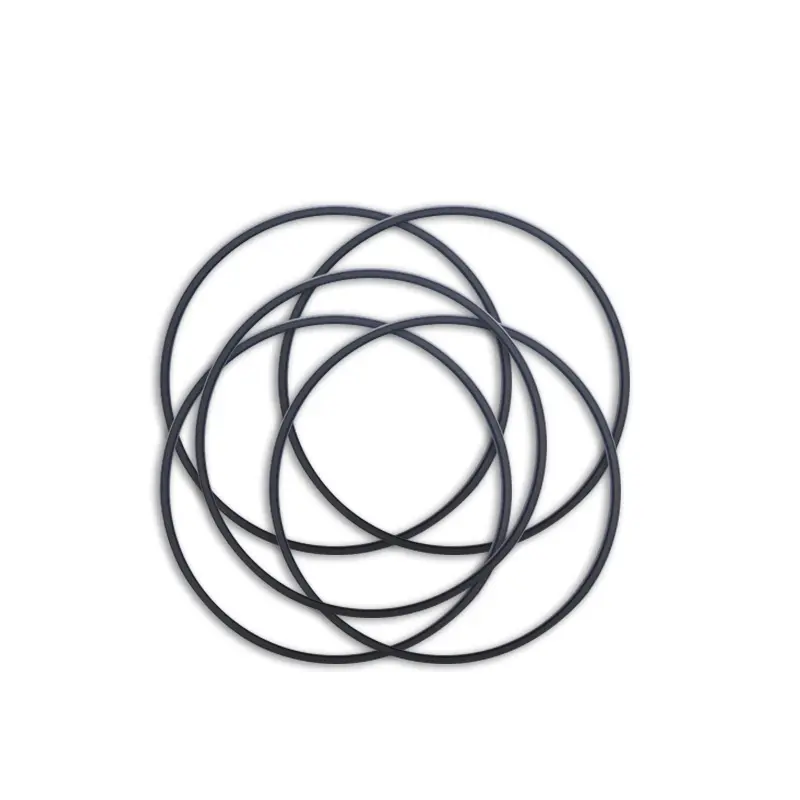

1. Materiály pre O-krúžky sú: R01 Nitril Gumber (NBR), R02 Fluororubber (FKM) atď.
2. Materiály tesnenia: Štandardný materiál PTFE3, Ostatné voliteľné materiály PTFE1, PTFE2, PTFE4, kompozitné termoplastické materiály.
| Uplatniteľné pracovné podmienky vysokotlakových tesnení pre piestové otvory (limitné hodnoty by sa nemali objavovať súčasne) | |||||

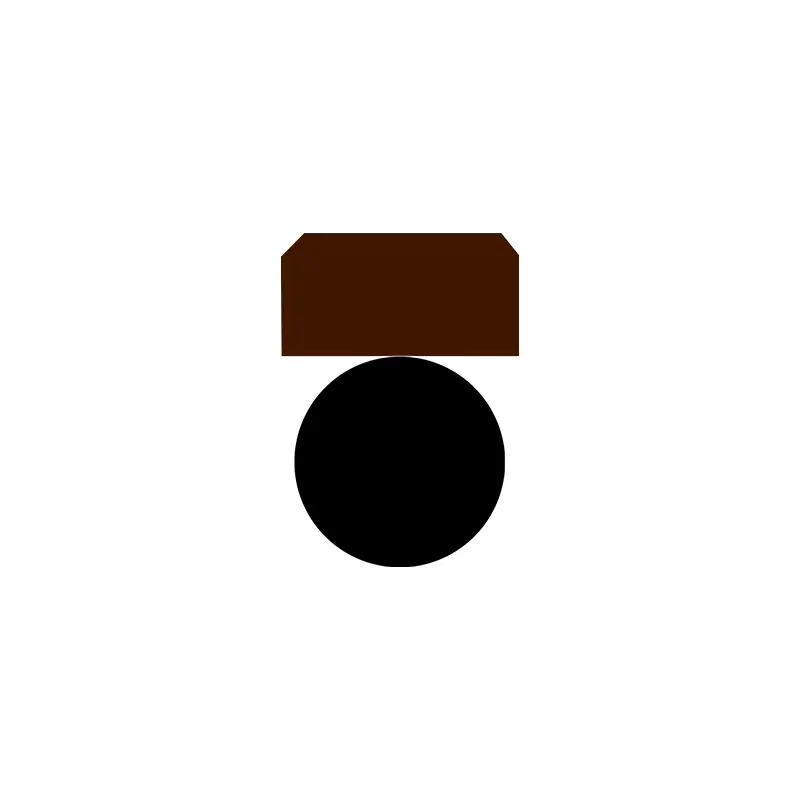

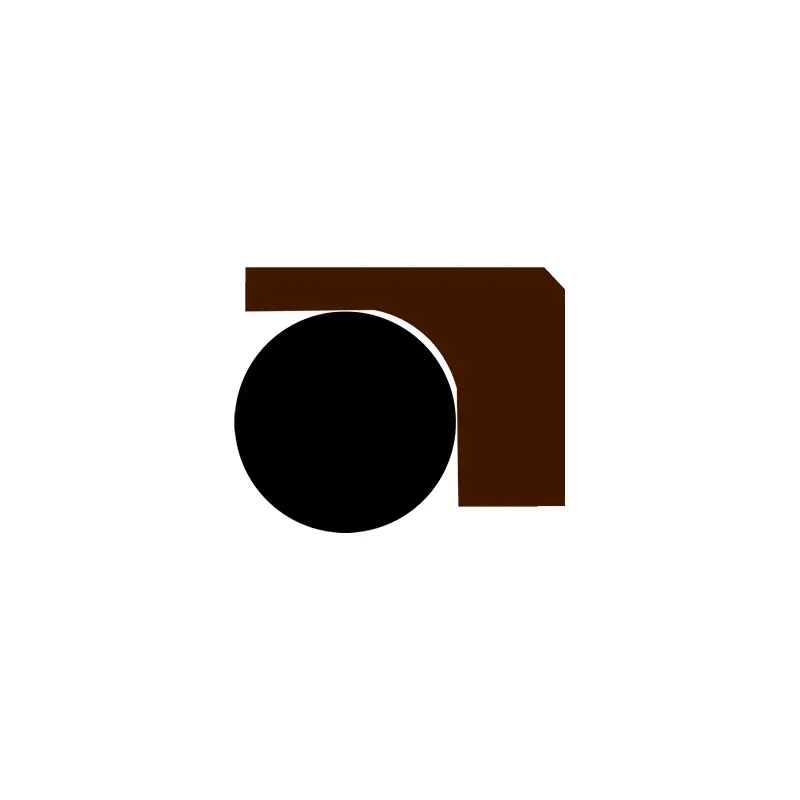

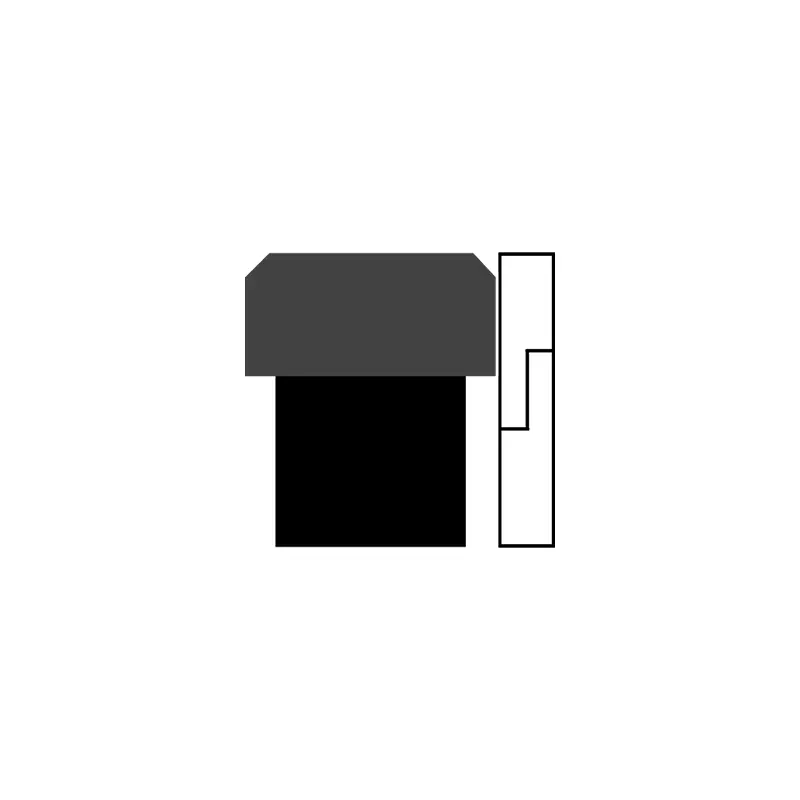

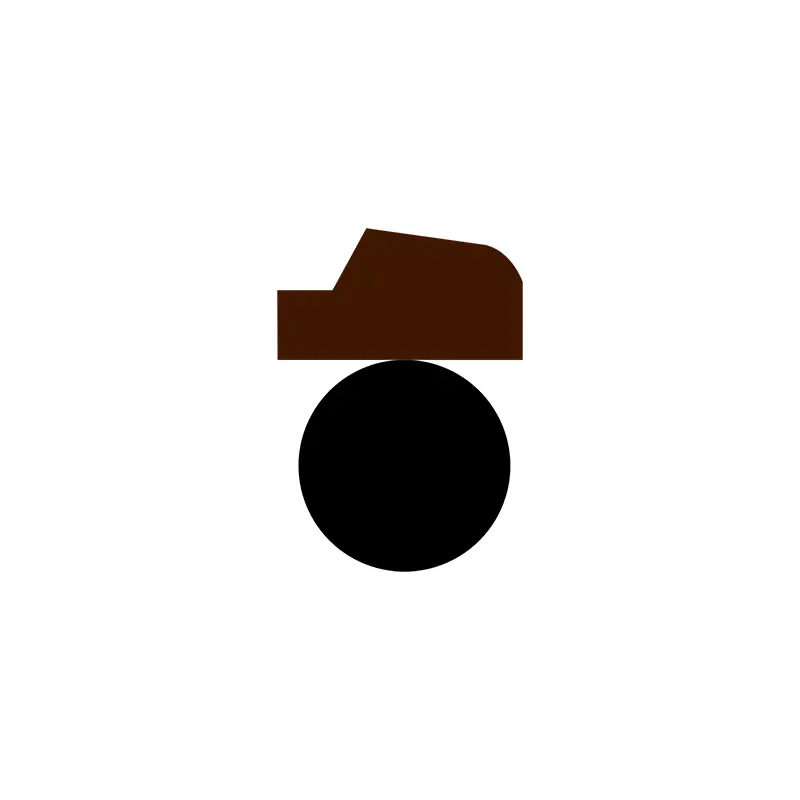

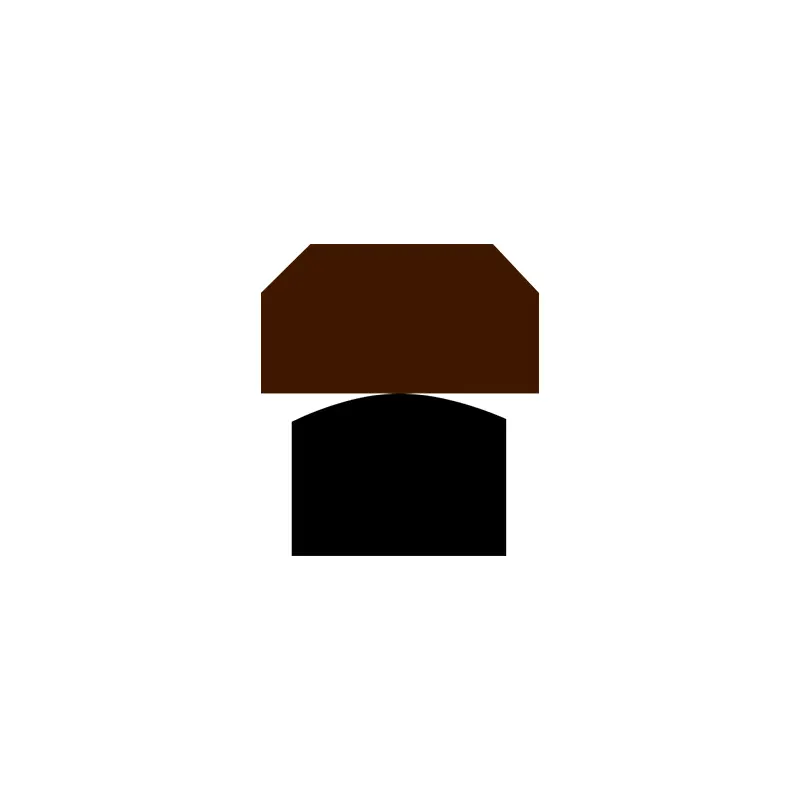

| Profil | Model | Tlak (MPA) |
Teplota (℃) | Rýchlosť (m/s) | Médium |
 |
RC51/RC52 | ≤70 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC53/RC54 | ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC55 | ≤ 200 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC56/RC57 | ≤ 100 | 35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
RC58/RC59 | ≤ 200 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | |||||
 |
Rc60 | ≤ 260 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | |||||
 |
Rc61 | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | |||||
 |
Rc62 | ≤60 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), voda atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
Rc64 | ≤20 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB), plyn, atď. |
| -20 ~+180 (zodpovedajúci O-krúžkový FKM) | |||||
 |
V poriadku | ≤ 50 | -35 ~+110 (zodpovedajúci O-krúžkový NBR) | ≤1 | Hydraulický olej na báze minerálov, tekutina spomalená horením (HFA/HFB) atď. |
Príklad objednávania:
Objednávací model RC51-80X70X7.6-PTFE3-R01
Priemer modelu valca x priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01 O-krúžok materiálového kódu
Objednávací model RC53-80x69.6x9.8-PTFE3 -R01
Priemer modelu valca x priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01- O-krúžkový kód materiálu
Objednávací model RC55-80x69.4x10.6-PTFE3-R01
Priemer modelu valca x priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01- O-krúžkový kód materiálu
Objednávací model RC56-80X70X9.2-PTFE3 -R01
Priemer modelu valca x priemer drážky x šírka drážky PTFE3 modifikovaný kód materiálu PTFE R01- O-krúžkový kód materiálu
Objednávka Model OK-80X59X8 Priemer valca x priemer drážky x šírka drážky

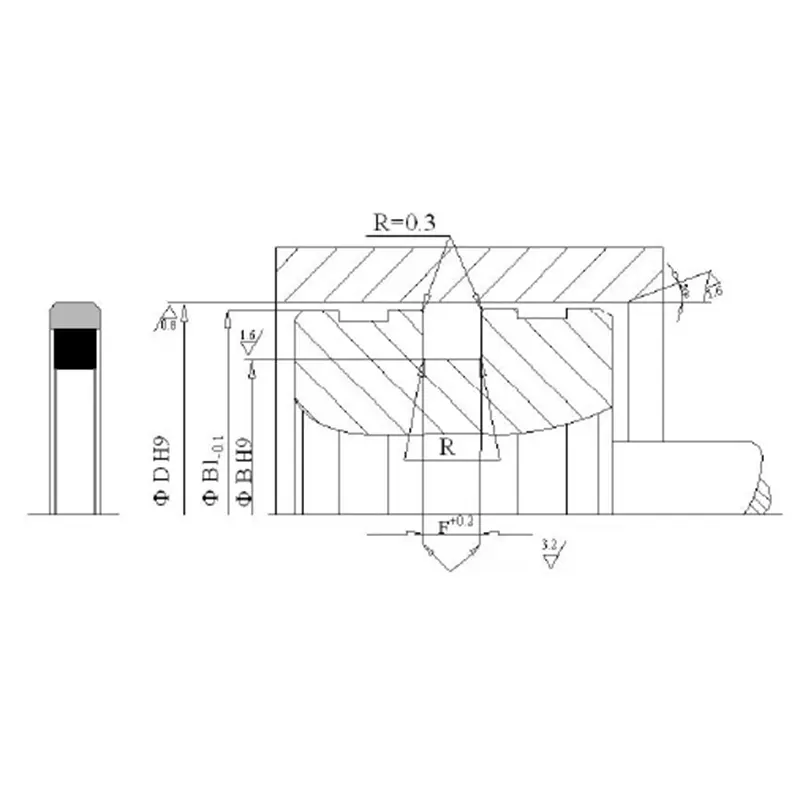

Špecifikácie

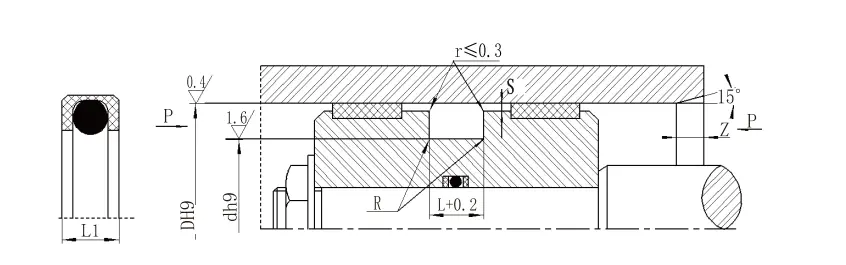

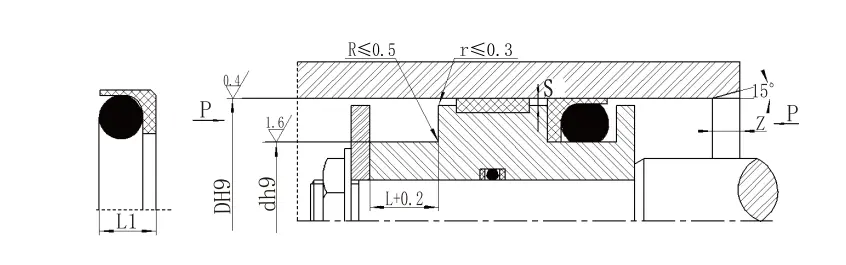

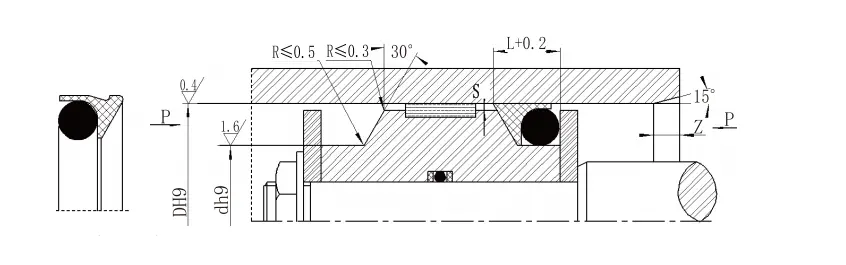

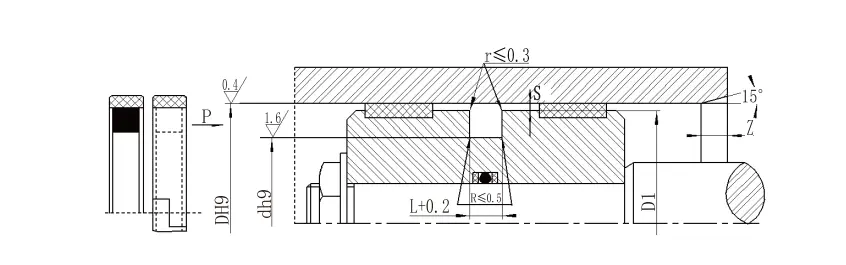

Tabuľka parametrov špecifikácie RC51 (všetky špecifikácie v rozsahu parametrov sú k dispozícii)| Štandardný typ DH9 RC51 |
Ľahké zaťaženie DH9 Rc51-q |
Ťažké zaťaženie DH9 RC51-Z |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Výška tesnenia L1 | Radiálne klírens Smaximálnyimálnyimálnyimálny | Skosenie Zblesk |
Priemer drôtu O-krúžku d0 |
|
| <20 MPA | <40 MPA | ||||||||
| 8 ~ 12 | 12,9 ~ 23,9 | - | D-3,5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-3,0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Poznámka: 1. Je ľahšie inštalovať do uzavretých drážok> 30 mm pomocou série ľahkého zaťaženia. | |||||||||
| 2. Prosím, obráťte sa na našu spoločnosť, kde nájdete inštaláciu zatvorených drážok. | |||||||||
| 3. Pre tlak> 40 MPA sa koreňová oblasť tesnenia používa tolerancia H8/F8. | |||||||||
| Špecifikácie RC52 (zodpovedajúci O-krúžku GB1235) (sú k dispozícii akékoľvek špecifikácie v rozsahu parametrov) | ||||||
| Clona D H9 |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Výška tesnenia L1 |
Odbavenie Smaximálnyimálnyimálnyimálny |
Skosenie Zblesk |
Priemer drôtu O-krúžku d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Príklad objednávania RC52-80x69.2x8.2-PTFE3-R01 | ||||||
| Priemer modelu valca x priemer drážky x šírka drážky PTFE3- modifikovaný kód materiálu PTFE R01- O-krúžok materiálového kódu | ||||||
| Špecifikácie RC53 (K dispozícii sú akékoľvek špecifikácie v rozsahu parametrov) | ||||||
| Clona D H9 |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Radiálna vôľa Smaximálny | Skosenie Zblesk |
Priemer drôtu O-krúžku dO |
|
| <40 MPA | <60 MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13,6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Špecifikácie RC54 (zodpovedajúci O-krúžku GB1235) (k dispozícii sú akékoľvek špecifikácie v rozsahu parametrov) | ||||||
| Clona D H9 | Priemer drážky D H9 | Šírka drážky L+0.2 | Radiálna vôľa Smaximálny | Skosenie Zblesk | Priemer drôtu O-krúžku dO | |
| <40 MPA | <60 MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| POZNÁMKA: Pre tlak> 60 MPA používa oblasť koreňov tesnenia toleranciu H8/F8 a ultra vysoké tlakové tesnenie Smax <0,05. | ||||||
| Clona D H9 | Priemer drážky D H9 | Šírka drážky L+0.2 | Radiálna vôľa Smaximálny | Skosenie Zblesk | Priemer drôtu O-krúžku dO | |
| <40 MPA | <60 MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| POZNÁMKA: Pre tlak> 60 MPA používa oblasť koreňov tesnenia toleranciu H8/F8 a ultra vysoké tlakové tesnenie Smax <0,05. | ||||||

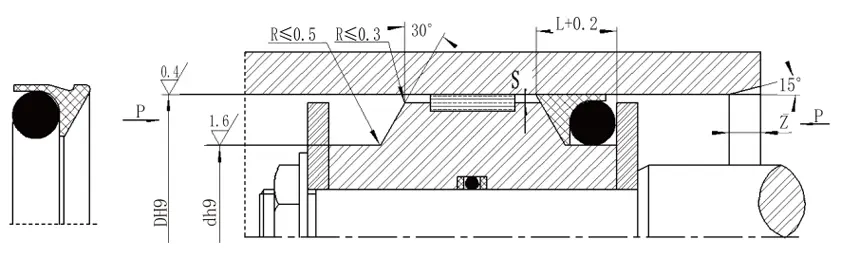

| Špecifikácie RC56 (K dispozícii sú akékoľvek špecifikácie v rozsahu parametrov) | ||||||||||
| Štandardný typ DH9 Rc56 |
Ľahké zaťaženie DH9 Rc56-q |
Ťažké zaťaženie DH9 RC56-Z |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Výška tesnenia L1 | Zaoblené rohy Rmaximálny |
Radiálne klírens Smaximálnyimálnyimálnyimálny | Skosenie Zblesk |
O-krúžok priemer drubok DO | |
| <20 MPA | <40 MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23,9 | - | D-3,8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-3,0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥ 1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥ 1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| POZNÁMKA: 1. Pre tlaky> 60 MPA sa v oblasti tesnenia používa tolerancia porovnávania H8/F8 a ultra vysoké tlakové tesnenie Smax <0,05. 2. Pre priemery valca> 30 mm môže byť nainštalovaný v uzavretých drážkách. Prosím, obráťte sa na našu spoločnosť. | ||||||||||
| Špecifikácie RC57 (zodpovedajúci O-krúžku GB1235) (k dispozícii sú akékoľvek špecifikácie v rozsahu parametrov) | ||||||||
| Clona D H9 | Priemer drážky D H9 | Šírka drážky L+0.2 | Výška tesnenia L1 | Okrúhle rohy Rmaximálny | Radiálne klírens Smaximálnyimálnyimálnyimálny | Skosenie Zblesk | Priemer drôtu O-krúžku dO | |
| <20 MPA | <40 MPA | |||||||
| 8 ~ 27 | D-4,6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Príklad objednávania RC57-80x69.2x9.8-PTFE3-R01 | ||||||||
| Priemer modelu valca x priemer drážky x šírka drážky PTFE3, R01 Kód materiálu | ||||||||
