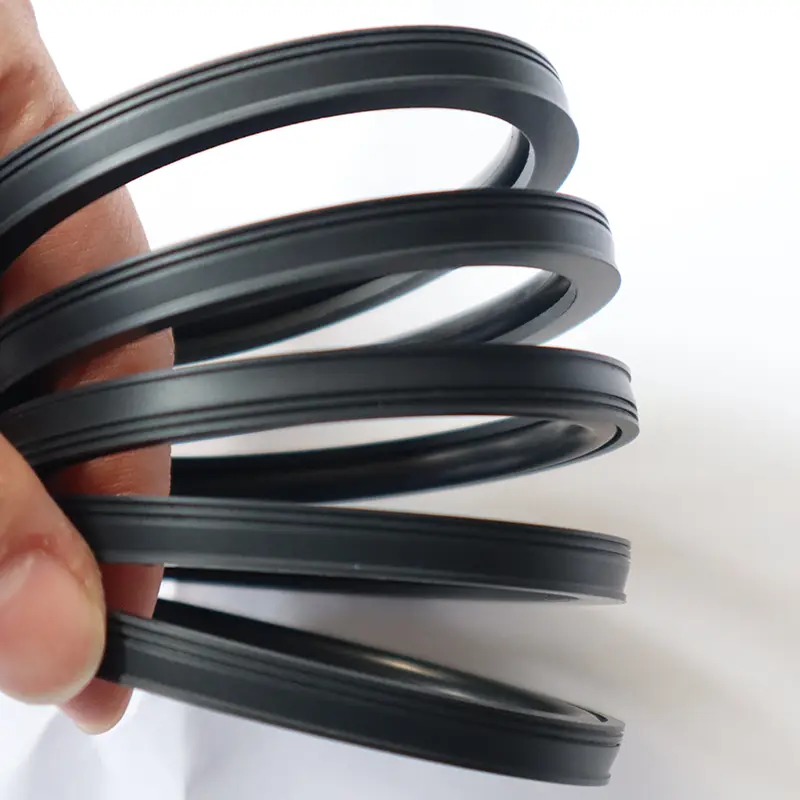

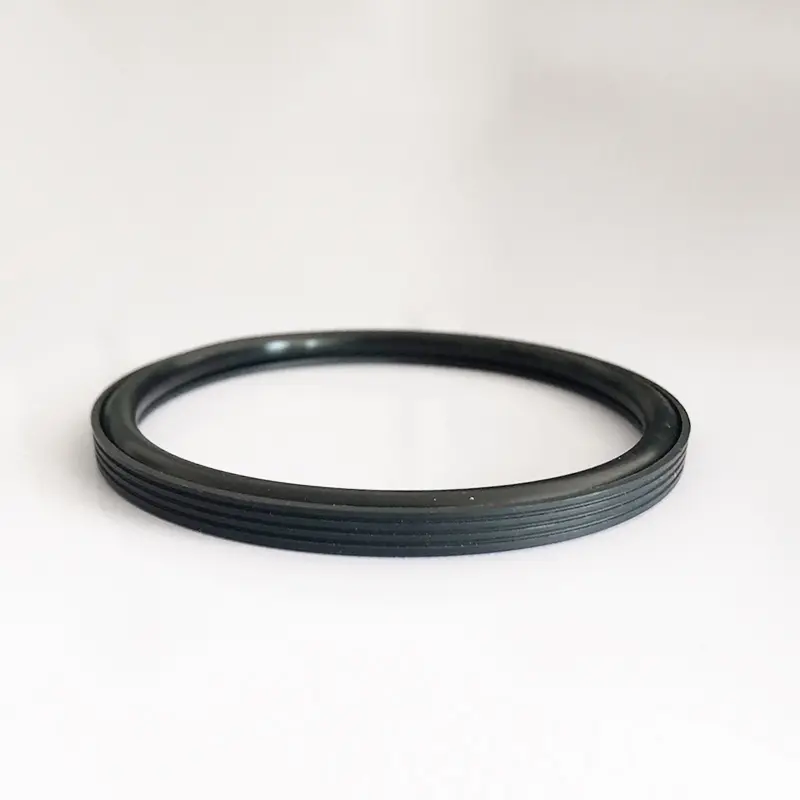

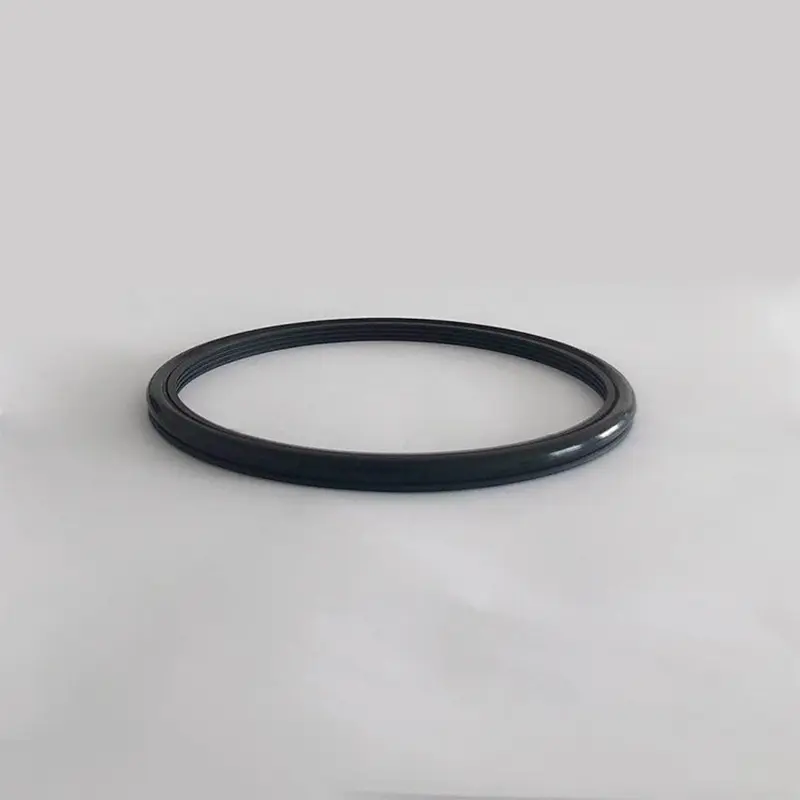

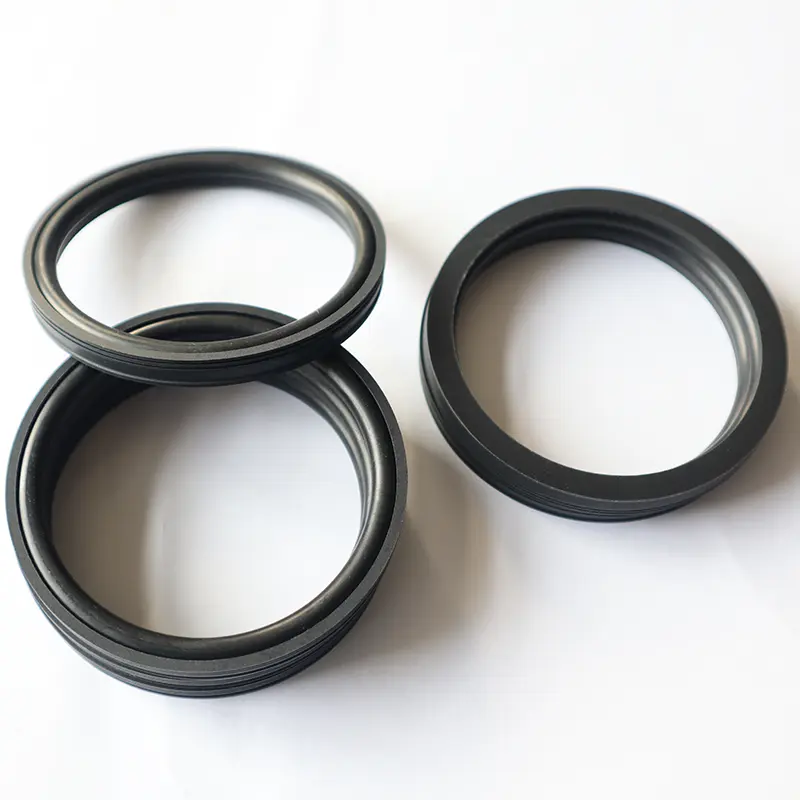

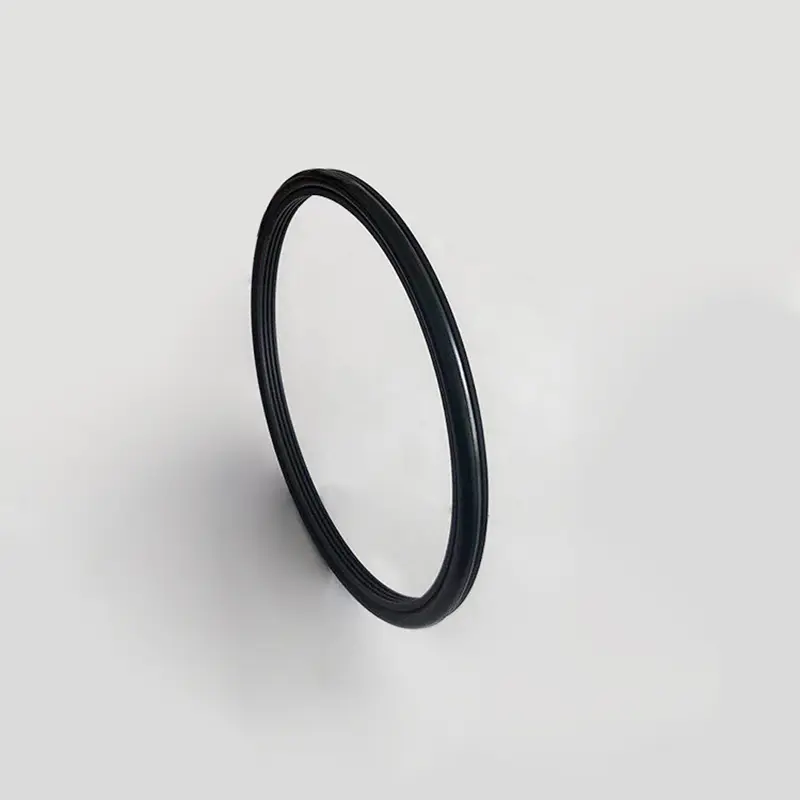

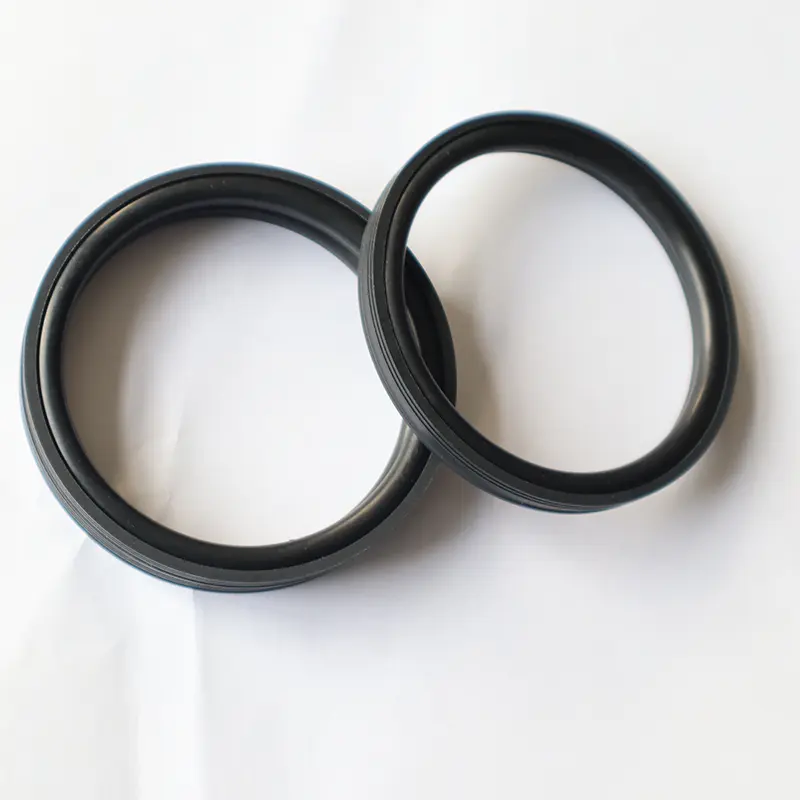

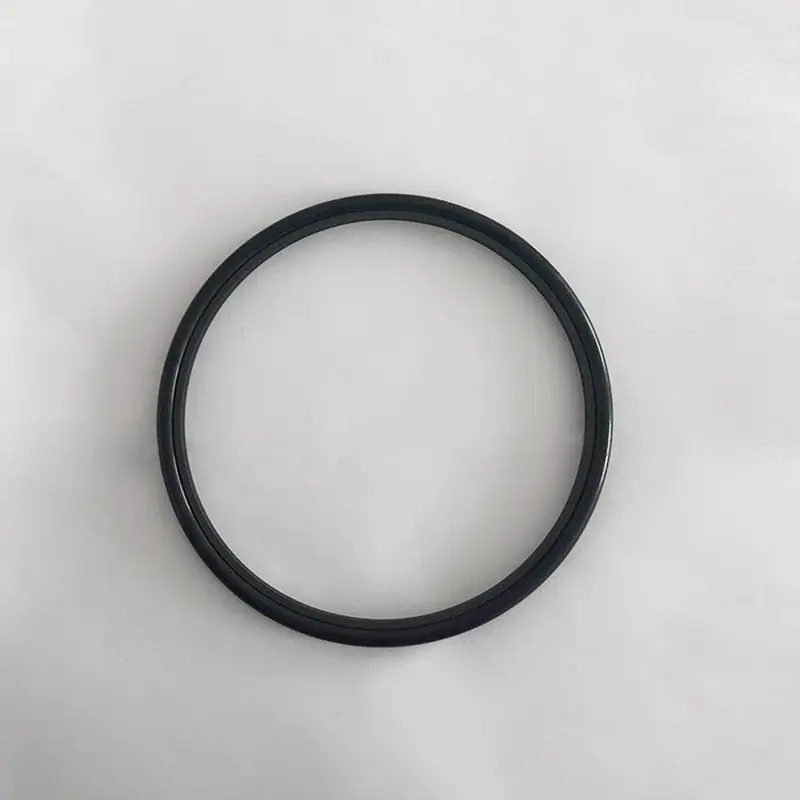

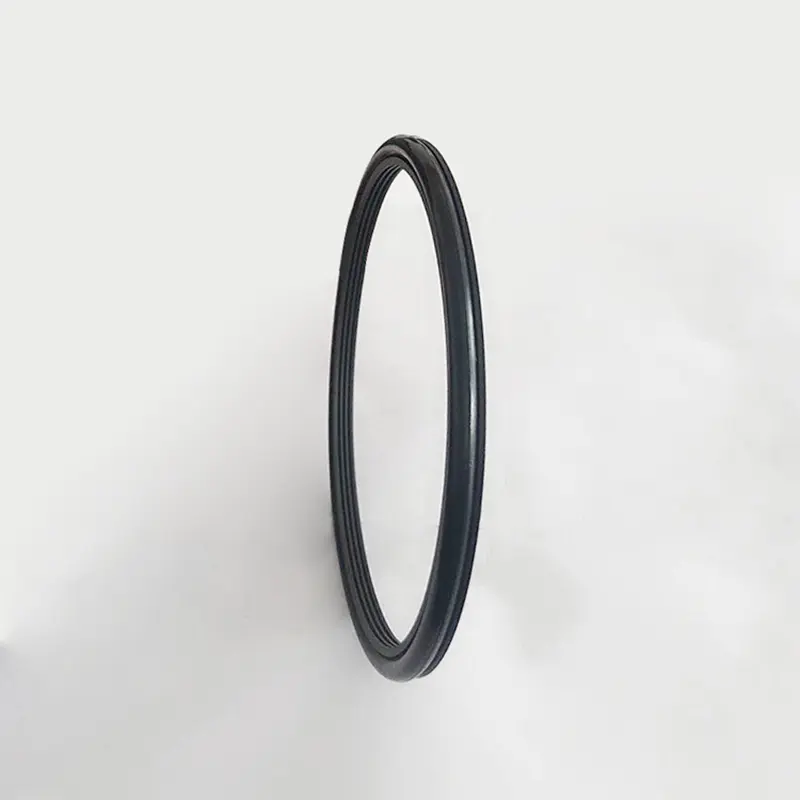

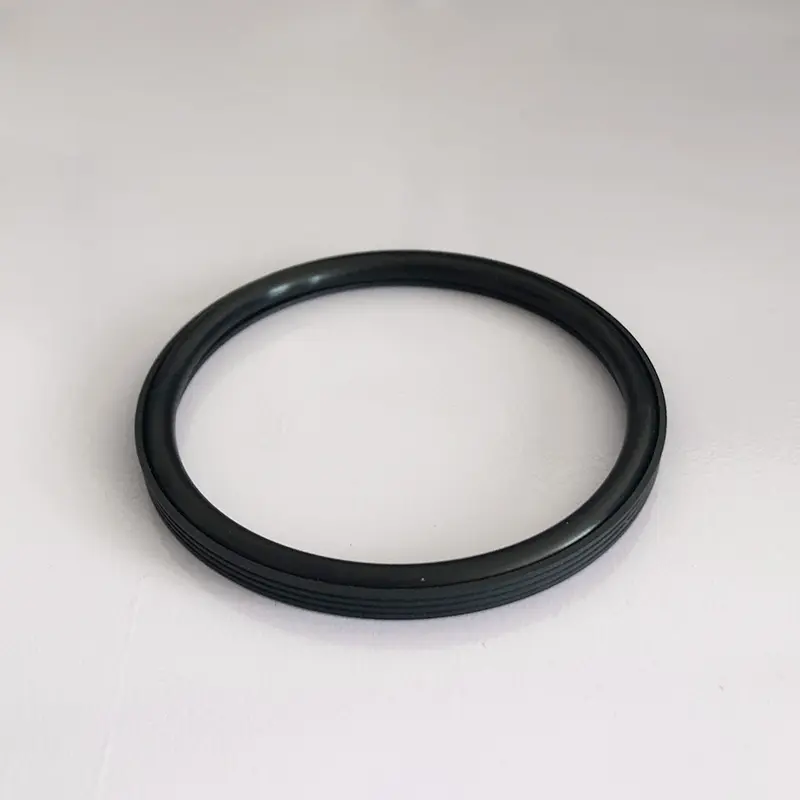

Vysokotlakové tesnenia RC2061 a RC2062 pre cementovú kalu, ktorú spustili Ruichen Seals, sú navrhnuté tak, aby sa vyrovnali s komplexnými a tvrdými podmienkami tesnenia cementu.

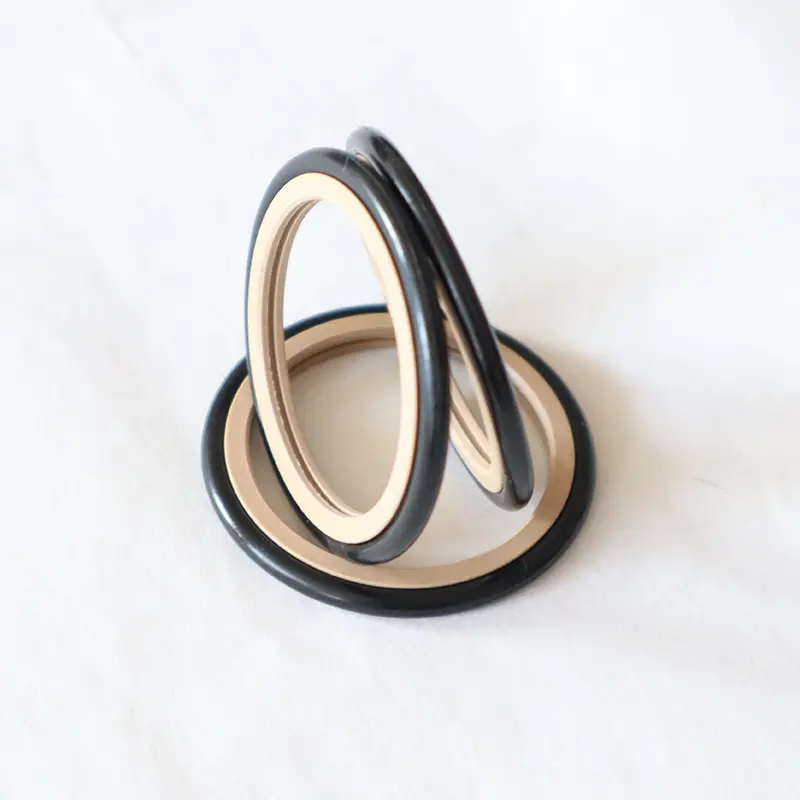

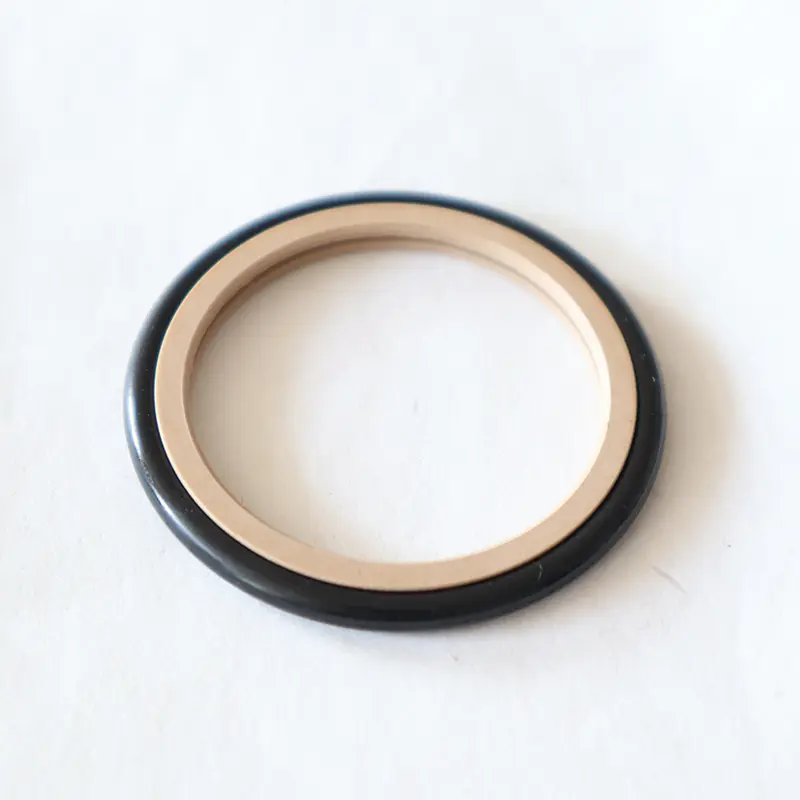

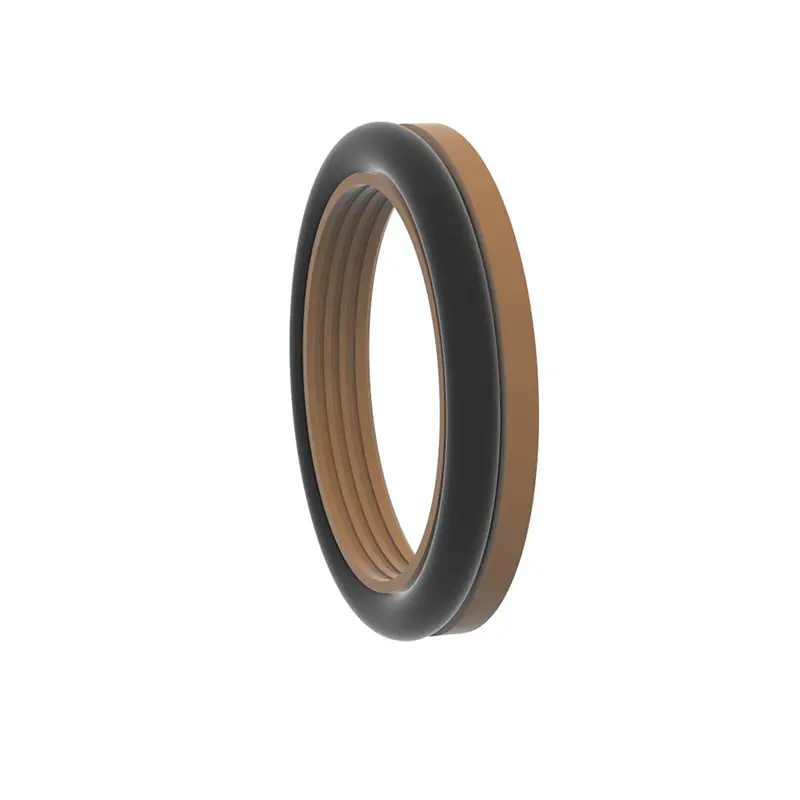

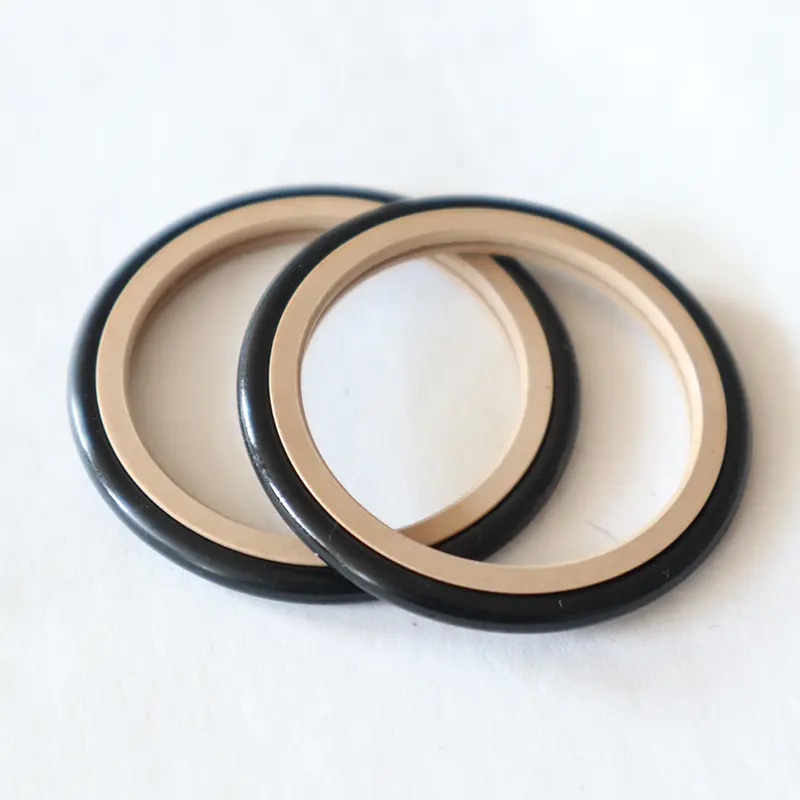

Tieto dva výrobky majú rovnakú štruktúru, z ktorých obidve sa skladajú z starostlivo navrhnutej vysoko funkčnej inžinierskej plastickej tesnenia a O-krúžkov na dosiahnutie jednosmerného tesnenia hydraulického recipročného a rotačného pohybu. Majú širokú škálu aplikácií a môžu hrať dôležitú úlohu v zariadeniach, ako sú piestové čerpadlá, bahenné čerpadlá, vŕtačky, vŕtacie súpravy, zariadenia na prieskum oleja a závody na miešanie betónu.
Pokiaľ ide o výkon, naše vysokotlakové tesnenia pre cementovú kalu môžu vykazovať veľa výhod. Charakteristiky s dlhou životnosťou znižujú potrebu častej výmeny tesniacich dielov a znižujú náklady na údržbu zariadenia; Nízky výkon trenia zaisťuje plynulú prevádzku zariadenia a znižuje stratu energie; Dobré utesnenie účinne zabraňuje úniku kaše a zaisťuje stabilnú prevádzku zariadenia; Malý konštrukčný priestor je pohodlný pre inštaláciu a usporiadanie v obmedzených priestoroch rôznych zariadení; Ľahká inštalácia, použitie a údržba ďalej zlepšuje efektívnosť využívania zariadení.
V prípade zhubných médií, ako je cementová kalňa, môže produkt vylepšiť tesniaci efekt prostredníctvom návrhu špeciálnej tesniacej pery a optimalizácie hrúbky. Ak sa používa na utesnenie kalového média, s cieľom ďalej zlepšiť tesniaci výkon a životnosť komponentov odporúčame mazanie mastnoty medzi dvoma (alebo viacerými) tesneniami. Tieto dve vysokotlakové tesnenia pre cementovú kalu poskytujú spoľahlivý a efektívny roztok problému s tesnením kaše s vysokým tlakom cementu.
Funkcie a aplikácie produktu:
Príklad objednávania:

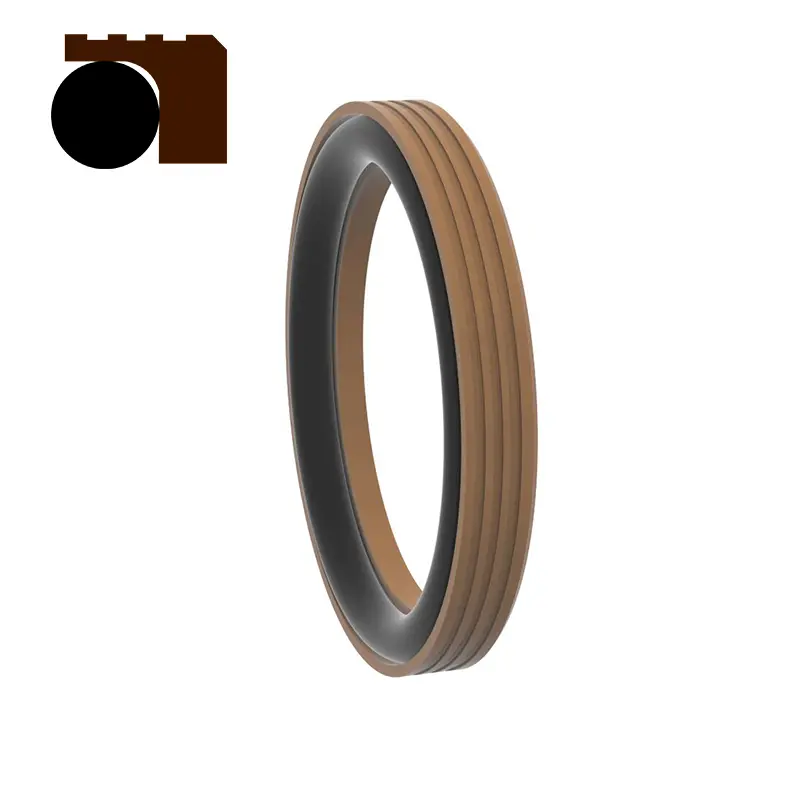

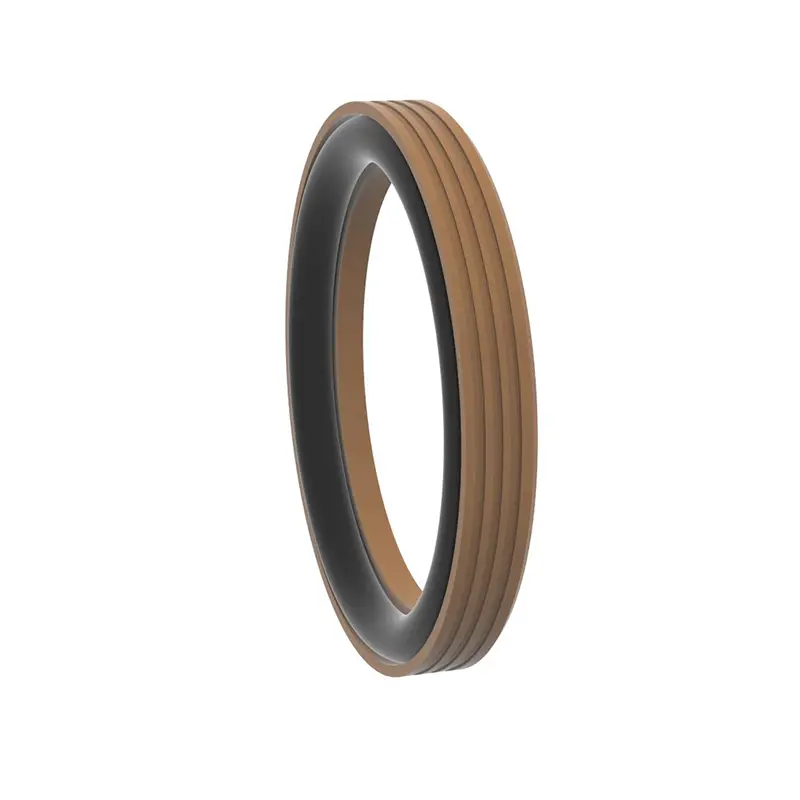

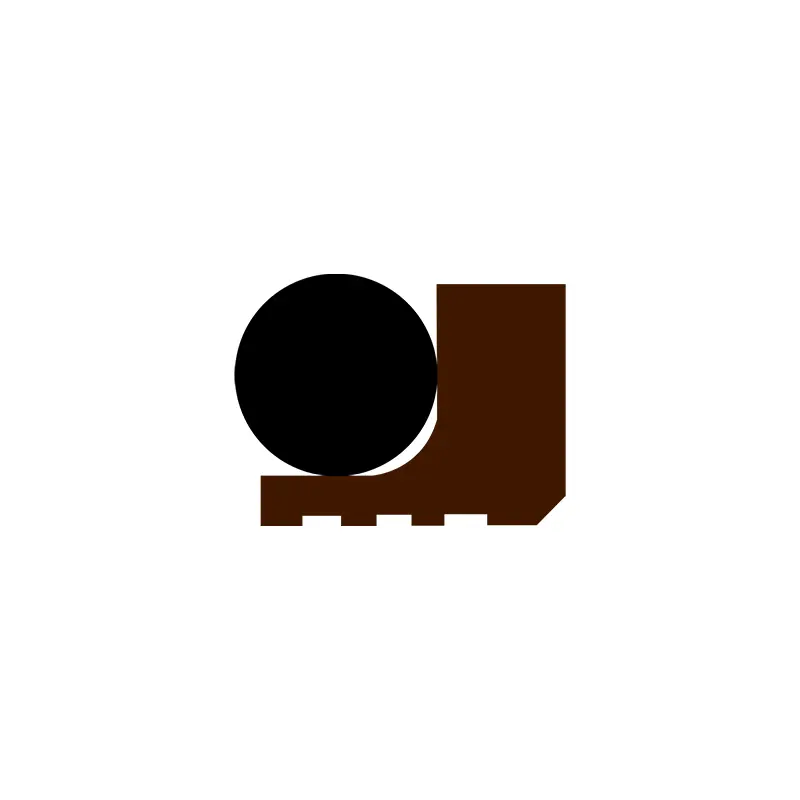

Objednávací model RC2061-80x91.7x7.6-PTFE4-R01 Priemer modelového hriadeľa x priemer drážky x drážok šírka-materiálový kód

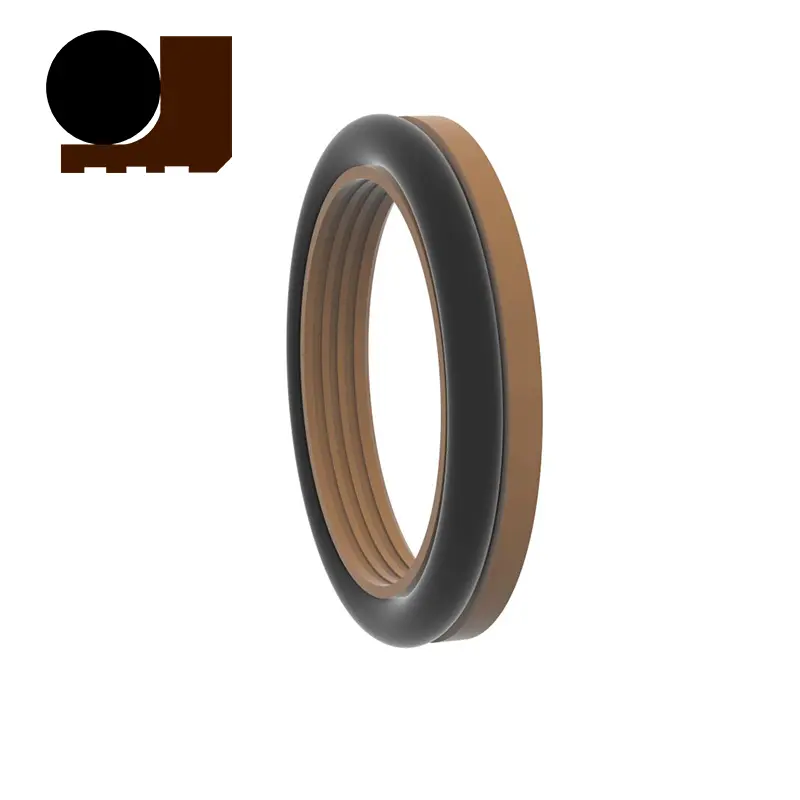

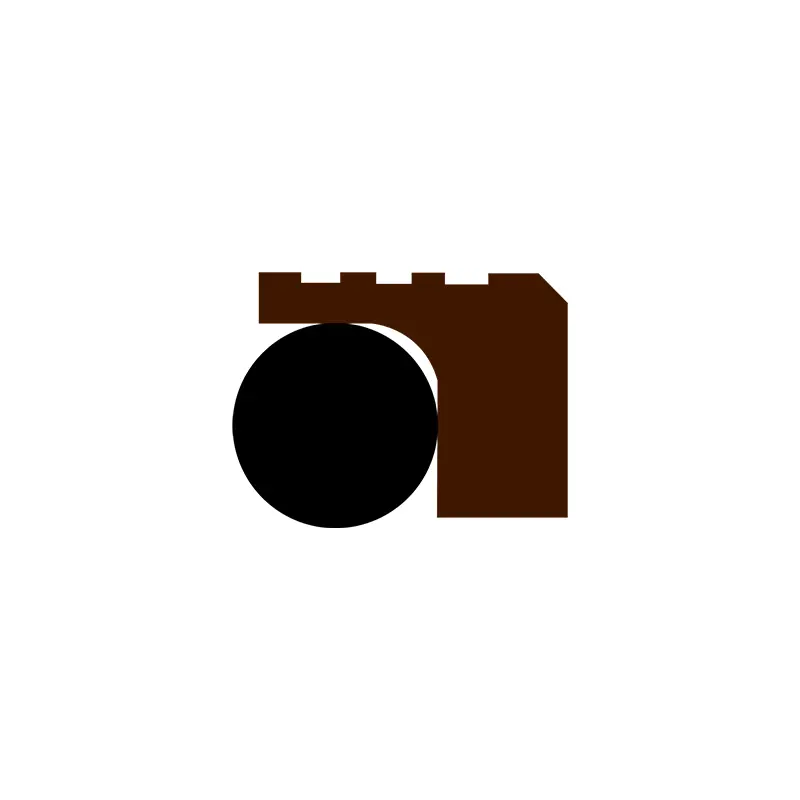

Objednávací model RC2062-80x68.3x7.6-PTFE4-R01
Priemer modelu valca x priemer drážky x drážok šírka-materiál kód
Špecifikácie:

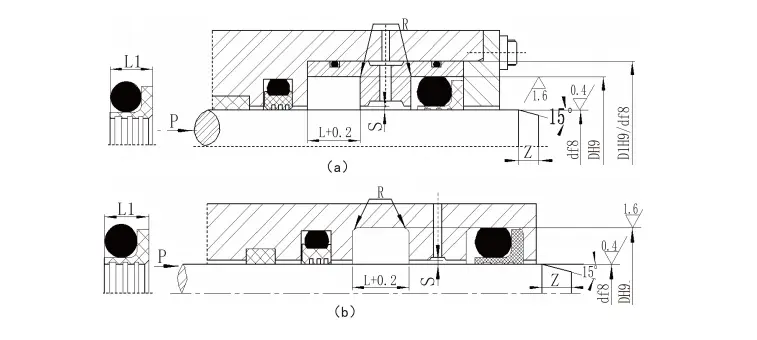

| Priemer hriadeľa
Štandardný typ D F8 RC2061 |
Priemer hriadeľa
Zaťaženie D F8 RC2061-Z |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Šírka tesnenia1 | Okrúhle rohy Rmax |
Radiálna vôľa Smax | Skosenie Zlín |
Priemer drôtu O-krúžku | ||
| <10 MPA | <20 MPA | <40 MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Poznámka: 1. Pre priemer hriadeľa ≤ 30 mm sa odporúča otvorená drážka. | ||||||||||
| 2. Pri rotačnom tesnení sa odporúča povrchová tvrdosť rotačnej hriadeľa HRC ≥ 58. 3. Pre tlak väčší ako 30 MPA sa odporúča H8/F8 pre vytlačenie. | ||||||||||

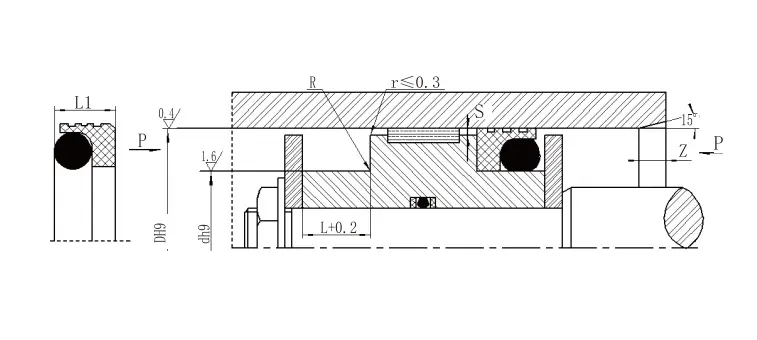

| Clona
Norma D H9 RC2062 |
Clona
Zaťaženie D H9 RC2062-Z |
Priemer drážky D H9 |
Šírka drážky L+0.2 |
Šírka tesnenia1 | Zaoblené rohy Rmax |
Radiálna vôľa Smax | Skosenie Zlín |
Priemer drôtu O-krúžku | ||
| <10 MPA | <20 MPA | <40 MPA | ||||||||
| 8 ~ 12.9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Poznámka: 1. Pre priemery valca ≤ 30 mm sa odporúčajú otvorené drážky. | ||||||||||
| 2. Pre tlaky väčšie ako 30 MPa sa na vytlačenie odporúča H8/F8. | ||||||||||
| Vysokotlakové tesnenia pre pracovné podmienky cementu | ||||||
| Profil | Model | Tlak MPA |
Teplota (℃) | Rýchlosť (m/s) |
Médium | |
| Piestový pohyb | Rotačný pohyb | |||||
 |
RC2061 | ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | ≤2 | Voda, bahno, ropa, hydraulický olej, emulzia atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||||
 |
RC2062 | ≤ 100 | -35 ~+100 (zodpovedajúci O-krúžkový NBR) | ≤6 | ≤2 | Voda, bahno, ropa, hydraulický olej, emulzia atď. |
| -20 ~+200 (zodpovedajúci O-Ring FKM) | ||||||
